温压补偿涡街流量计详细信息介绍

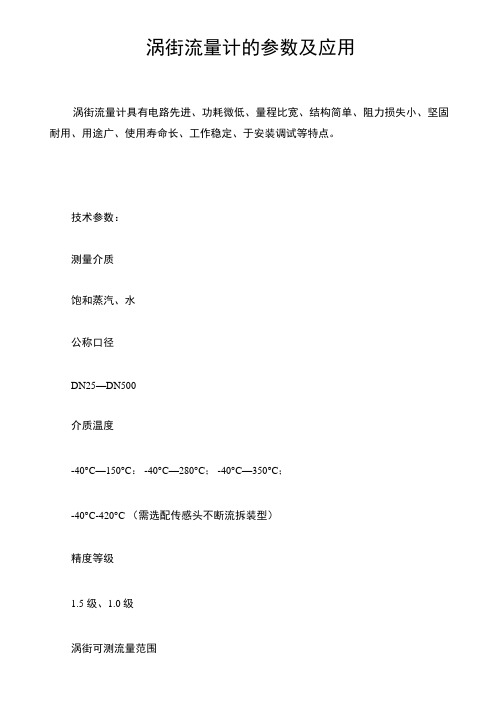

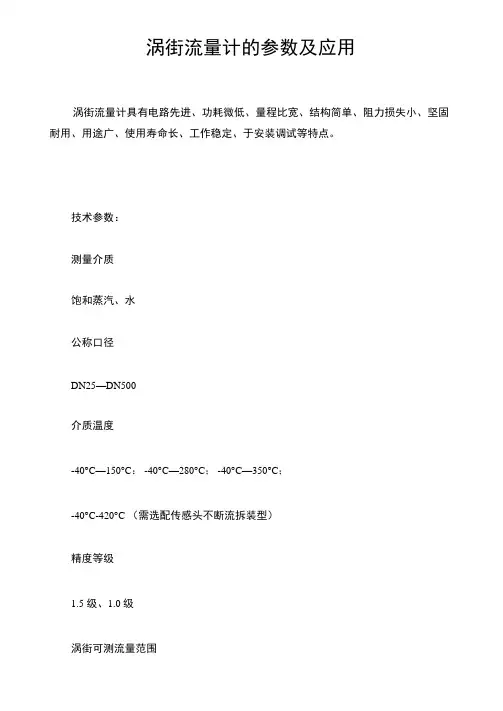

涡街流量计的参数及应用
涡街流量计具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、于安装调试等特点。

技术参数：
测量介质
饱和蒸汽、水
公称口径
DN25—DN500
介质温度
-40°C—150°C： -40°C—280°C； -40°C—350°C；
-40°C-420°C （需选配传感头不断流拆装型）
精度等级
1.5 级、1.0 级
涡街可测流量范围
液体：0. 4m/ s—1 Om/ s
气体、蒸汽：4m/s--7Om./s
放大器选择
温度补偿一体化智能数字显示型放大器（工况脉冲或RS485信号输出）
防爆等级
本安防爆型ExiallCT4
隔爆型ExdilCT6
防护等级
IP54、IP65
表体材质
lCrl8Ni9Ti （其它材质协议供货）
涡街流量计功能：
1）0.8〜3KHz等精度测频；
2）4-20mA 输出；
3）上下限报警输出，其监控的参数、高低报警和电平输出方式可根据需要设置;
7
4）三路12位AD输入（温度、压力、电池电压）；。

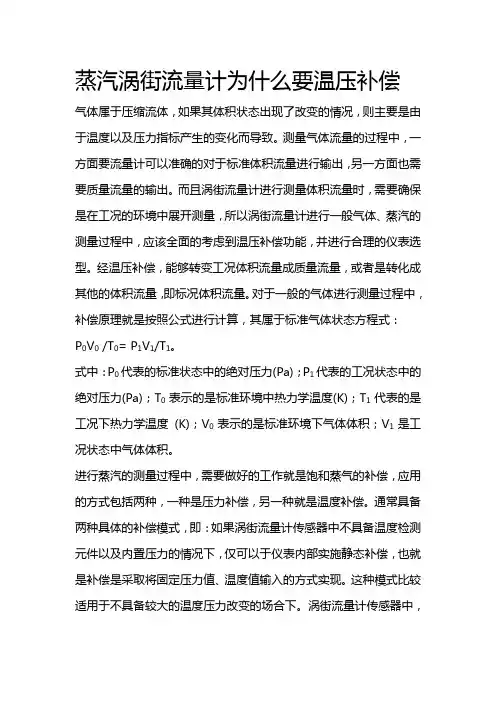

涡街流量计温压补偿公式
涡街流量计温压补偿是用来补偿热能内吸收失灵的现象的一种计算公式。

该公式用来改变温度和压力的影响，从而确保当前流量计的正确性和准确性。

为了计算涡街流量计温压补偿公式，必须有准确的测量值，这些测量值包括：压力p，温度t，涡街流量计的容量M1，温度修正后的容量M2，压力修正后的容量M3，正常状态下的容量M4。

将以上测量值代入涡街流量计温压补偿公式：K（T-t）M1/pM4 =M2/M3，可以用来比较温度和压力的变化，从而调整涡街流量的测量结果。

通常来说，在调整之前，应先测量当前的实际流量，并将它与参照值进行比较，然后再根据计算的温度和压力补偿比值修正流量值。

如果在某一条件下，温压补偿比值较大，则可以恢复涡街流量计原来的测量精度。

在温压补偿公式中，温度T代表参照温度，t代表待补偿温度，K代表涡街流量计温度系数，它是这台涡街流量计被校准后用来测量涡街流量的有效性和可靠性的量值，p代表参照压力，M1代表涡街流量计在正常状态下的容量，M2代表温度修正后的容量，M3代表压力修正的容量，M4代表涡街流量计正常状态下的容量。

涡街流量计温压补偿公式旨在改变温度和压力的影响，以确保涡街流量在某些变化后仍然能够准确可靠地测量，为此，必须准确测量涡街流量计温压补偿公式中所需的测量值，并且按照公式要求的标准来计算温压补偿比值。

估测出的温压补偿比值可以帮助我们验证该流量计的准确性，从而调整流量测量的结果，进而保持涡街流量计的准确与可靠性。

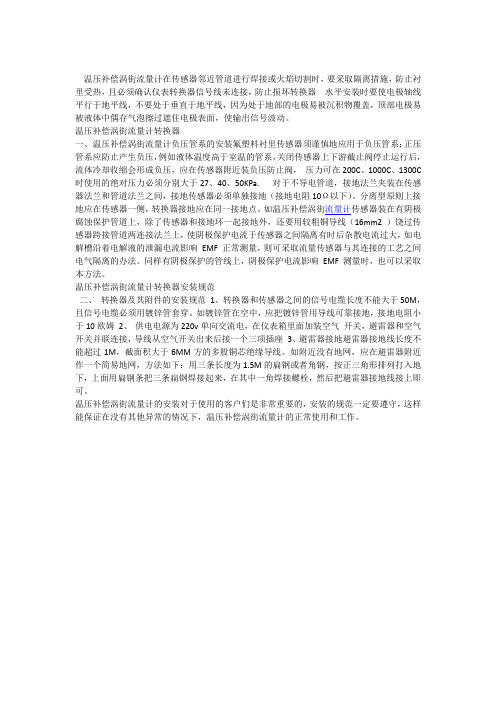

温压补偿涡街流量计在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热，且必须确认仪表转换器信号线未连接，防止损坏转换器水平安装时要使电极轴线平行于地平线，不要处于垂直于地平线，因为处于地部的电极易被沉积物覆盖，顶部电极易被液体中偶存气泡擦过遮住电极表面，使输出信号波动。

温压补偿涡街流量计转换器一、温压补偿涡街流量计负压管系的安装氟塑料衬里传感器须谨慎地应用于负压管系；正压管系应防止产生负压，例如液体温度高于室温的管系，关闭传感器上下游截止阀停止运行后，流体冷却收缩会形成负压，应在传感器附近装负压防止阀，压力可在200C、1000C、1300C 时使用的绝对压力必须分别大于27、40、50KPa. 对于不导电管道，接地法兰夹装在传感器法兰和管道法兰之间，接地传感器必须单独接地（接地电阻10Ω以下）。

分离型原则上接地应在传感器一侧，转换器接地应在同一接地点。

如温压补偿涡街流量计传感器装在有阴极腐蚀保护管道上，除了传感器和接地环一起接地外，还要用较粗铜导线（16mm2 ）饶过传感器跨接管道两连接法兰上，使阴极保护电流于传感器之间隔离有时后杂散电流过大，如电解槽沿着电解液的泄漏电流影响EMF 正常测量，则可采取流量传感器与其连接的工艺之间电气隔离的办法。

同样有阴极保护的管线上，阴极保护电流影响EMF 测量时，也可以采取本方法。

温压补偿涡街流量计转换器安装规范二、转换器及其附件的安装规范1、转换器和传感器之间的信号电缆长度不能大于50M，且信号电缆必须用镀锌管套穿。

如镀锌管在空中，应把镀锌管用导线可靠接地，接地电阻小于10欧姆2、供电电源为220v单向交流电，在仪表箱里面加装空气开关，避雷器和空气开关并联连接，导线从空气开关出来后接一个三项插座3、避雷器接地避雷器接地线长度不能超过1M，截面积大于6MM方的多股铜芯绝缘导线。

如附近没有地网，应在避雷器附近作一个简易地网，方法如下：用三条长度为1.5M的扁钢或者角钢，按正三角形排列打入地下，上面用扁钢条把三条扁钢焊接起来，在其中一角焊接螺栓，然后把避雷器接地线接上即可。

涡街流量计使用范围【原创版】目录一、涡街流量计简介二、涡街流量计的应用范围1.测量介质多样性2.适用于低雷诺流体3.适用于含固体微粒流体4.适用于气液两相流体5.适用于易结垢流体正文一、涡街流量计简介涡街流量计是一种速度式流量仪表，根据卡门涡街理论，利用流体的自然振动原理制成。

它具有无可动部件、结构简单牢固、使用寿命长、运行费用低等优点。

涡街流量计的电路采用表面贴装工艺，结构紧凑，可靠性高。

差压补偿型的涡街流量计可以直接测量质量流量，不会受到介质组分或干度的变化影响，具有较高的精准度。

此外，涡街流量计还具有多点线性修正功能，大幅提高了精准度。

二、涡街流量计的应用范围1.测量介质多样性涡街流量计适用于多种流体介质，包括液体、气体、蒸汽等多种介质。

其可测介质范围广泛，可以满足不同场合的需求。

2.适用于低雷诺流体涡街流量计对于低雷诺数（Re<2104）的流体也具有较好的适用性。

虽然在低雷诺数时，仪表线性度会变差，流体粘度高会显著影响旋涡的产生，但如果使用于临界限雷诺数之上，仍可使用涡街流量计。

3.适用于含固体微粒流体涡街流量计对于含固体微粒的流体也具有较好的适用性。

虽然固体微粒会对漩涡发生体冲刷产生无关的噪声，从而磨损漩涡发生体，但可以通过在上游安装过滤器或对仪表定期校验来解决。

4.适用于气液两相流体涡街流量计适用于含分散、均匀的微小气泡，但容积含气率应小于 7% 的气、液两相流。

对于含分散、均匀的固体微粒，固体含量小于 2% 的气固、液固两相流；对于互不溶解的液液（如油和水）两组分流等，流速需要保证 0.5 m/s。

5.适用于易结垢流体对于易结垢的流体，涡街流量计可以正常工作。

污垢会附着漩涡发生体表面，影响其形状和尺寸，从而使仪表系数发生变化。

但由于涡街流量计具有多点线性修正功能，因此可以对这种影响进行修正，保证测量精度。

总之，涡街流量计具有广泛的应用范围，可适用于多种介质和场景。

温压补偿涡街流量计工作原理介绍有了温压补偿涡街流量计，真是省去了很多复杂的数学计算，既省时又省力。

温压补偿涡街流量计涉足的行业还真多呢，有发电及热电联产、供热行业；航空、航天、造船、核能及兵器行业；机械、冶金、煤矿及汽车制造行业；石油、化工行业；医药、食品及烟洒制造行业；森工、农垦及轻工行业等。

温压补偿涡街流量计适用介质温压补偿涡街流量计安装在管路中记录流过的气体量。

可以测量，高炉煤气流量计，焦炉煤气质量流量计，煤气，空气，氮气，乙炔，光气，氢气，天然气，氮气，液化石油气，过氧化氢，烟道气，甲烷，丁烷，氯气，燃气，沼气，二氧化碳，氧气，压缩空气，氩气，甲苯，苯，二甲苯，硫化氢，二氧化硫，氨气，精准的数字是保证我们能够准确的生产及供应，不论是工业还是农业，科学技术的引用让我们更省心省力。

温压补偿涡街流量计数字的精准度能让我们生产好的产品，好的质量，省去人力操作，节省了很大部分的时间。

生产力的提高，效率的提高更好的体现了科学时代的价值。

温压补偿涡街流量计流速一体式电磁流量计是在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。

随着流体向下游流动形成旋涡列，我们称之为卡门涡街。

我们把产生旋涡的柱形阻挡物定义为旋涡发生体。

实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。

因而，只要检测出旋涡分离的频率，即可计算出管道体的流速或流量。

这是温压补偿涡街流量计的工作原理。

有时候专业的语言让我们很难理解一个仪表的具体工作原理，有时温压补偿涡街流量计的使用也许是我们的一个很难的课题，但是有专业的技术人员会指导我们如何使用，还有厂家在仪表里附带的详细说明书，按照说明书操作，仪表都不是很难的，及时出现了问题我们可以和厂家的技术人员沟通，在电话里会指导我们如何操作。

最后还是不可以工作或出现故障问题，也可以邀请厂家的技术人员到现场来操作亦或指导。

由于温压补偿涡街流量计的使用比较广泛，使用的频率也比较多，所以了解好使用和经常出现的问题，能我们自己解决就是再好不过了，这样也节省一定的时间和工作效率。

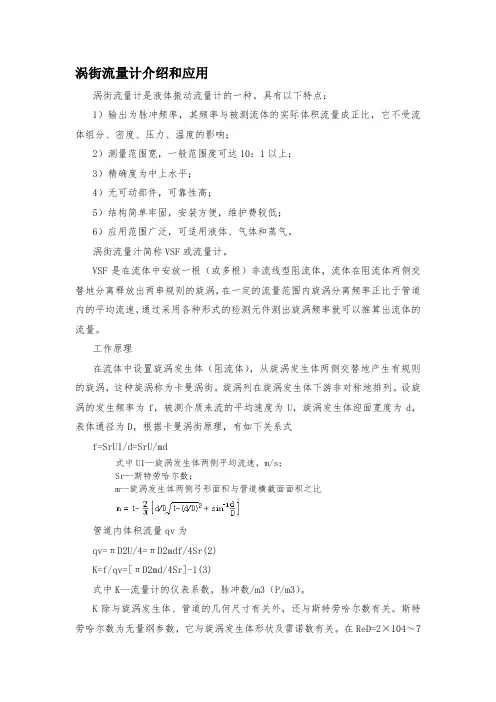

涡街流量计介绍和应用涡街流量计是液体振动流量计的一种。

具有以下特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。

涡街流量汁简称VSF或流量计。

VSF是在流体中安放一根（或多根）非流线型阻流体，流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。

工作原理在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街。

旋涡列在旋涡发生体下游非对称地排列。

设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式f=SrU1/d=SrU/md式中U1--旋涡发生体两侧平均流速，m/s；Sr--斯特劳哈尔数；m--旋涡发生体两侧弓形面积与管道横截面面积之比管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr(2)K=f/qv=[πD2md/4Sr]-1(3)式中K--流量计的仪表系数，脉冲数/m3（P/m3）。

K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。

斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关。

在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。

当测量气体流量时，VSF 的流量计算式为式中qVn，qV--分别为标准状态下（0o C或20o C，101.325kPa）和工况下的体积流量，m3/h；Pn，P--分别为标准状态下和工况下的绝对压力，Pa；Tn，T--分别为标准状态下和工况下的热力学温度，K；Zn，Z--分别为标准状态下和工况下气体压缩系数。

SYLUGB温压补偿涡街流量计功能选择画面，总量清零，用户调试
SY温压补偿涡街流量计功能选择画面按一下“”键，仪表显示软件版本号, 再按“”进入功能选择画面，然后再按“”键，进行选择，在此画面里共有2
项功能可选择.
温压补偿涡街流量计总量清零:按一下“”键，仪表显示软件版本号后按“”键出现“参数设置”画面，然后再按“”键翻页到“总量清零”，输入总量清零密码00002，按“”键将光标移到“”键下面，按一下“”键，当总量清零密码自动变成“00000”后，仪表的清零功能完成，仪表内部的总量为0。

备注：修改完参数或总量清零后应重新将仪表上电，以确保仪表执行新参数。

温压补偿涡街流量计用户调试：先按键，进入软件版本显示，然后按键，进入仪表参数菜单，用户可以进入参数设置进行仪表调试。

（具体参数详见下表）
SYLUGB温压补偿型涡街转换器参数一览表。

涡街流量计是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。

该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

温压补偿一体化涡街流量计分类LUCB系列插入式涡街流量计、LUCB系列涡街流量计插入式涡街流量计参数及要求◆测量介质：气体、液体、蒸气◆连接方式：法兰卡装式、法兰式、插入式◆口径规格法兰卡装式口径选择25,32,50,80,10◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3◆测量精度1.0级1.5级◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃-25℃～250℃油壬连接式涡街流量计◆输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4～20mA,传输距离为1000m◆仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃◆材质不锈钢,铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6，防护等级IP65原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

并可作为流量变送器应用于自动化控制系统中。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：f=Stv/d式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。

涡街流量计说明书涡街流量计是一种常见的流量测量仪器，被广泛应用于工业生产和科学研究领域。

本文将详细介绍涡街流量计的原理、结构、工作原理以及应用领域。

一、涡街流量计的原理涡街流量计是利用了流体通过管道时产生的涡街效应来测量流量的。

当流体通过具有特殊结构的管道时，会在管道上形成一系列的涡街，这种涡街的频率与流体的速度成正比。

通过对涡街的频率进行测量，可以间接地得到流体的流量信息。

二、涡街流量计的结构涡街流量计主要由测量管、传感器和信号处理器组成。

测量管是涡街流量计的核心部件，其内部的结构可以使流体产生涡街效应。

传感器负责测量涡街的频率，并将其转化为电信号。

信号处理器对传感器输出的信号进行处理和转换，最终得到流体的流量值。

三、涡街流量计的工作原理涡街流量计的工作原理可以分为两个步骤：涡街产生和涡街测量。

1. 涡街产生：当流体通过测量管时，由于测量管的特殊结构，流体会在管道内形成涡街。

涡街的频率与流体的速度成正比，流体速度越大，涡街的频率就越高。

2. 涡街测量：传感器负责测量涡街的频率，并将其转化为电信号。

通常采用的传感器是霍尔传感器或磁敏传感器，它们可以感应到涡街通过时产生的磁场变化。

传感器输出的电信号经过信号处理器的处理和转换，最终得到流体的流量值。

四、涡街流量计的应用领域涡街流量计广泛应用于工业领域的流体控制和计量系统中。

其优点是测量范围广、精度高、可靠性好，适用于多种流体介质的测量。

涡街流量计可用于测量液体、气体和蒸汽等多种介质的流量，被广泛应用于化工、石油、冶金、电力等行业。

在石油工业中，涡街流量计可用于油田采油、炼油厂的流量计量和流程控制。

在化工工业中，涡街流量计可用于化工生产中的流程控制和计量。

在电力工业中，涡街流量计可用于锅炉的供水和排污系统的流量测量。

在冶金工业中，涡街流量计可用于高温和高压条件下的流量测量。

总结：涡街流量计是一种常见的流量测量仪器，利用流体通过管道时产生的涡街效应来测量流量。

涡街流量计的性能及应用介绍一、涡街流量计的工作原理涡街流量计是基于卡门涡街效应的原理工作的，当介质通过涡街流量计内的流量传感器时，会在涡街流量计内产生一系列旋涡，这些旋涡会作用在流量传感器上，产生压力脉动。

涡街流量计通过检测这些压力脉动来确定流体的流速，并据此计算出流量。

涡街流量计的主要部件有涡街传感器、信号转换器和显示仪表。

涡街传感器是涡街流量计的核心部件，一般由一个S形传感器和一个涡轮组成。

当涡街传感器安装在管道中，流体通过时会使涡轮旋转，旋转速度与流体的流速成正比。

信号转换器接收涡轮生成的脉动信号，并转换成标准的电信号输出到显示仪表上，以实现对流量值的测量和显示。

二、涡街流量计的性能特点1.高精度：涡街流量计的测量精度高，通常可达到±1%~±0.5%。

2.宽测量范围：涡街流量计适用于多种液体和气体介质的流量测量，流量范围广。

3.快速响应：涡街流量计的响应速度较快，一般在0.05s以内，适用于对瞬时流量变化较大的应用场景。

4. 高耐压性：涡街流量计能承受高压力的应用环境，可达到100Mpa以上的额定压力。

5.耐腐蚀性：涡街流量计可采用不同材质制作，能适应不同介质的测量要求，具有良好的耐腐蚀性。

6.长寿命：涡街流量计的传感器无移动部件，不易磨损，寿命长。

三、涡街流量计的应用领域1.工业流程控制：涡街流量计广泛应用于工业流程的流量控制和监测，如化工、石油、天然气、制药等行业。

2.锅炉喂水系统：涡街流量计可用于锅炉喂水系统中，监测和控制锅炉供水的流量，保证锅炉的安全和稳定运行。

3.石油钻井：涡街流量计可用于石油钻井中，对钻井液的流量进行实时监测和控制，确保钻井作业的顺利进行。

4.燃气计量：涡街流量计可用于燃气计量系统中，对燃气的流量进行精确测量，实现计量收费。

5.自动化控制系统：涡街流量计可与自动化控制系统结合，实现对流量的实时监测和控制。

总结：涡街流量计具有高精度、宽测量范围、快速响应、高耐压性、耐腐蚀性和长寿命等特点，被广泛应用于工业流程控制、锅炉喂水系统、石油钻井、燃气计量和自动化控制等领域。
