温压补偿涡街流量计使用原理介绍

涡轮流量计测量流量的原理是什么
涡轮流量计是一种常用的流量测量仪器，其工作原理是利用流体通过涡轮流量计时，涡轮被带动转动，通过计数转速来测量流体的流量。

涡轮流量计由涡轮、转子和传感器组成。

涡轮安装在管道中，当流体通过管道流过时，涡轮开始旋转。

转子与涡轮相连，涡轮的旋转也导致转子转动。

传感器安装在转子上，能够检测到转子的转速。

根据流体通过涡轮的速度和涡轮的转速之间的关系，可以计算出流体的体积流量。

通常，流体流过涡轮时，涡轮的转速与流体的速度成正比，即涡轮的转速越快，表示流体的流速越大，流体的流量也就越大。

通过测量涡轮的转速，就能够得到流体的流量信息。

为了提高测量的准确性，涡轮流量计通常还配备有一系列的补偿装置。

例如，温度传感器可以用来补偿流体温度对流量的影响，压力传感器可以用来补偿流体压力对流量的影响。

总而言之，涡轮流量计通过检测涡轮的转速来测量流体的流量，利用流体通过涡轮转动的原理来实现流量测量。

这种测量方法简便可靠，因此在工业和生活中广泛应用。

一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。

1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。

1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。

1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。

1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。

1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。

1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。

1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。

二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。

由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。

防爆型涡街流量传感器，采用的是本安防爆技术。

电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。

2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。

当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。

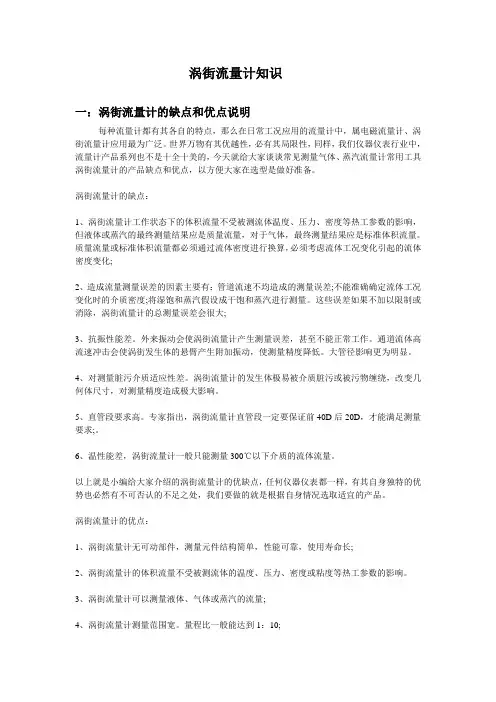

涡街流量计知识一：涡街流量计的缺点和优点说明每种流量计都有其各自的特点，那么在日常工况应用的流量计中，属电磁流量计、涡街流量计应用最为广泛。

世界万物有其优越性，必有其局限性，同样，我们仪器仪表行业中，流量计产品系列也不是十全十美的，今天就给大家谈谈常见测量气体、蒸汽流量计常用工具涡街流量计的产品缺点和优点，以方便大家在选型是做好准备。

涡街流量计的缺点：1、涡街流量计工作状态下的体积流量不受被测流体温度、压力、密度等热工参数的影响，但液体或蒸汽的最终测量结果应是质量流量，对于气体，最终测量结果应是标准体积流量。

质量流量或标准体积流量都必须通过流体密度进行换算，必须考虑流体工况变化引起的流体密度变化;2、造成流量测量误差的因素主要有：管道流速不均造成的测量误差;不能准确确定流体工况变化时的介质密度;将湿饱和蒸汽假设成干饱和蒸汽进行测量。

这些误差如果不加以限制或消除，涡街流量计的总测量误差会很大;3、抗振性能差。

外来振动会使涡街流量计产生测量误差，甚至不能正常工作。

通道流体高流速冲击会使涡街发生体的悬臂产生附加振动，使测量精度降低。

大管径影响更为明显。

4、对测量脏污介质适应性差。

涡街流量计的发生体极易被介质脏污或被污物缠绕，改变几何体尺寸，对测量精度造成极大影响。

5、直管段要求高。

专家指出，涡街流量计直管段一定要保证前40D后20D，才能满足测量要求;。

6、温性能差，涡街流量计一般只能测量300℃以下介质的流体流量。

以上就是小编给大家介绍的涡街流量计的优缺点，任何仪器仪表都一样，有其自身独特的优势也必然有不可否认的不足之处，我们要做的就是根据自身情况选取适宜的产品。

涡街流量计的优点：1、涡街流量计无可动部件，测量元件结构简单，性能可靠，使用寿命长;2、涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。

3、涡街流量计可以测量液体、气体或蒸汽的流量;4、涡街流量计测量范围宽。

量程比一般能达到1：10;5、涡街流量计的准确度较高，重复性为0.5%，且维护量小。

涡街流量计是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。

该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

温压补偿一体化涡街流量计分类LUCB系列插入式涡街流量计、LUCB系列涡街流量计插入式涡街流量计参数及要求◆测量介质：气体、液体、蒸气◆连接方式：法兰卡装式、法兰式、插入式◆口径规格法兰卡装式口径选择25,32,50,80,10◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3◆测量精度1.0级1.5级◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃-25℃～250℃油壬连接式涡街流量计◆输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4～20mA,传输距离为1000m◆仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃◆材质不锈钢,铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6，防护等级IP65原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

并可作为流量变送器应用于自动化控制系统中。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：f=Stv/d式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。

涡街流量计在什么情况下需要选择带温压补偿流量计常见问题解决方法涡街流量计一般在测量饱和蒸汽时仅需补偿压力或者补偿温度中的一种即可，由于饱和蒸汽密度和饱和蒸汽的压力和温度是相对应的，仅需测量一个压力或温度即可。

但假如是测量过热蒸汽就需要安装温压补偿涡街流量计。

由于过热蒸汽的密度和温度压力都有关系。

为了测量的精准此时应当选择温压补偿涡街流量计。

温压补偿流量计一般可选择的有两种。

一种是智能型的温压补偿一体显示的涡街流量计。

一种是分体式的，就是单纯的涡街传感器，温度传感器，压力变送器，流量积算仪。

智能涡街流量计，自带温度压力补偿，转换器将涡街传感器测量的体积温度，流量，压力信号进行处理转换，一体现场显示。

分体结构，就是单纯的涡街传感器，温度传感器，压力变送器，流量积算仪，四种组合式流量计，从而达到测量的目的。

有时厂家也会依据使用者的实际要求，设定一个系数来测量温压，但相应的测量精度就不会太高。

工业污水专用流量计安装方式分为管道式和插入式两种类。

两种型式均由传感器和智能信号转换器构成，依据转换器与传感器的装配形式可分为一体式和分体式二种结构；一俸式：转换器与传感器直接装配成一个整体，不可分别—常用于环境情形较好的现场。

分体式：转换器通过一根专用电缆与传感器构成一台产品，传感器安装在现场，转换器安装在条件较好的场听。

常用于环境情形较差的现场，如地井里，高温旁，人员不便到达的地方。

管道式一般适用于较大口径管道流量的测量。

特点：1、转换器接受16位高性能微处理器，2x16LCD显示，参数设定便利，编程牢靠；2、不受流体密度、粘度、温度、压力和电导率变化的影响；3、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；4、转换器接受表面安装技术（SMT），具有自检和自诊断功能；5、系列公称通径DN3～DN10000、传感器衬里和电极材料有多种选择；6、转换器可与传感器构成一体型或分别型；7、测量管内无阻拦流动部件，无压损，直管段要求较低；8、转换器接受新奇励磁方式，功耗低、零点稳定、精准明确度高。

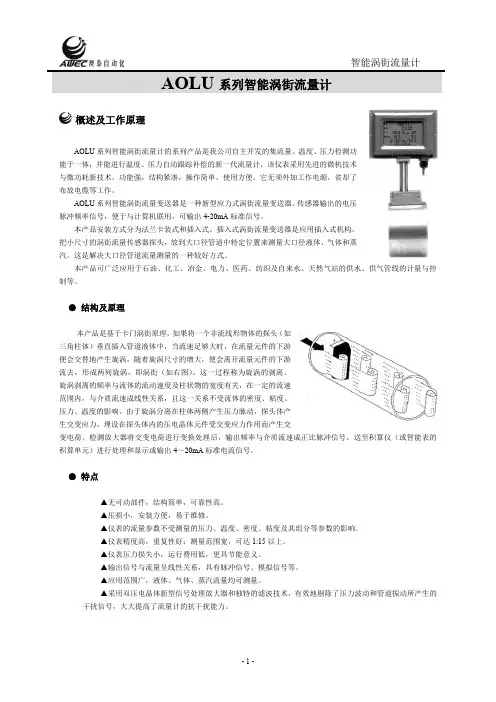

概述及工作原理AOLU 系列智能涡街流量计的系列产品是我公司自主开发的集流量、温度、压力检测功能于一体，并能进行温度、压力自动跟踪补偿的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

它无须外加工作电源，省却了布放电缆等工作。

AOLU 系列智能涡街流量变送器是一种新型应力式涡街流量变送器。

传感器输出的电压脉冲频率信号，便于与计算机联用，可输出4-20mA 标准信号。

本产品安装方式分为法兰卡装式和插入式。

插入式涡街流量变送器是应用插入式机构，把小尺寸的涡街流量传感器探头，放到大口径管道中特定位置来测量大口径液体、气体和蒸汽。

这是解决大口径管道流量测量的一种较好方式。

本产品可广泛应用于石油、化工、冶金、电力、医药、纺织及自来水、天然气站的供水、供气管线的计量与控制等。

● 结构及原理本产品是基于卡门涡街原理，如果将一个非流线形物体的探头（如三角柱体）垂直插入管道液体中，当流速足够大时，在流量元件的下游便会交替地产生旋涡，随着旋涡尺寸的增大，便会离开流量元件的下游流去，形成两列旋涡，即涡街（如右图）。

这一过程称为旋涡的剥离。

旋涡剥离的频率与流体的流动速度及柱状物的宽度有关，在一定的流速范围内，与介质流速成线性关系，且这一关系不受流体的密度、粘度、压力、温度的影响。

由于旋涡分离在柱体两侧产生压力脉动，探头体产生交变应力，埋设在探头体内的压电晶体元件受交变应力作用而产生交变电荷。

检测放大器将交变电荷进行变换处理后，输出频率与介质流速成正比脉冲信号，送至积算仪（或智能表的积算单元）进行处理和显示或输出4～20mA 标准电流信号。

● 特点▲无可动部件，结构简单，可靠性高。

▲压损小，安装方便，易于维修。

▲仪表的流量参数不受测量的压力、温度、密度、粘度及其组分等参数的影响。

▲仪表精度高，重复性好；测量范围宽，可达1:15以上。

▲仪表压力损失小，运行费用低，更具节能意义。

温压补偿公式：实际流量=P3*SQRT(C1/(273+P2)*(P1+101)/C2) 参数： C1：设计温度（K） C2：设计压力（KPa） P1：实际压力（Kpa） P2：实际温度（℃） P3：未补偿前流量实际上不同厂家，温压补偿公式可能也有差别由差压信号换算流量时，是跟流体密度有关的 Q=K*SQRT(ΔP/ρ)，（K是一个综合的系数）四楼的意思是说根据设计时的温度、压力下的差压-流量换算公式，采用理想气体状态方程来计算流体密度，就是那个PV=nRT，这样的方法只能应用于那种可以当作理想气体的流体，比如氮气、氧气等，而水蒸气因为不能当作理想气体，同时水蒸气性质有很多试验数据，所以水蒸气的温压补偿有另外的算式。

另外上面说的补偿只针对气体，对液体显然要另外想办法，但是原则都是计算工况下的流体密度。

根据热力学方程P0V0/T0=P1V1/T1进行温压补偿，V0＝P1V1T0/T1P0,单位统一后：V0＝(P1*1000+101)*V1(T0+273)/(T1+273)(P0+101)可是有的资料上介绍F0＝F1*SQRT{((P1*1000+101)*(T0+273)/[(T1+273)(P0*1000+101)]} 请教这里的开方是如何推倒出来的？对于蒸汽流量，其质量流量M=k*SQRT(ΔP*ρ) (1)k-常数；ΔP-孔板两侧差压值；ρ为蒸汽密度。

如果在孔板上只装有差压变送器，则密度ρ取管道中温度和压力变化范围内某一固定点上的密度ρ0，这样一来流量公式就变为M=k*SQRT(ΔP*ρ0)=K*SQRT(ΔP) (2)式中K=k*SQRT(ρ0)。

显然，由于密度取为固定值，因而当蒸汽的温度和压力波动引起密度变化时，必然会引起测量误差。

假如在管道上再装一个压力变送器和一个温度变送器，在测取差压信号的同时，测取管道内的压力和温度信号。

这样，假设原设计工作温度和压力分别为T0和P0，相应密度ρ0，现在实际工作温度和压力分别为T1和P1，密度为ρ1。
