如何安装温压补偿型涡街流量计

涡街流量计安装及使用说明绝对正确的安装方法一、引言涡街流量计是一种常用的流量测量仪表，其基本原理是利用流体通过涡街传感器时，涡街产生的涡旋频率与流速成正比。

涡街流量计广泛应用于工业生产中的流量测量和控制领域。

正确安装涡街流量计对于保证流量测量的准确性和稳定性至关重要。

本文将针对涡街流量计的安装方法进行详细说明，确保您正确使用涡街流量计。

二、涡街流量计安装前的准备工作1.确认安装位置：选择一个合适且符合流量计安装要求的位置。

一般情况下，涡街流量计的安装位置应尽量靠近流体进口处，避免流体受到干扰，确保测量准确性。

2.检查流体参数：在安装涡街流量计之前，需要确保被测流体的参数，如温度、压力、密度等都处于正常范围内。

如果流体参数不符合要求，需要调整或采取相应的措施使其满足要求。

三、涡街流量计安装步骤1.安装支撑架：根据流量计的型号和尺寸，在确定的安装位置上安装支撑架。

支撑架的安装应牢固可靠，并且能够承受流量计的重量。

2.安装管道：将管道与流量计的进口和出口连接，确保连接紧固，无泄漏。

在连接处使用密封垫片以确保密封性。

3.安装涡街传感器：将涡街传感器安装到流量计上，确保连接牢固。

传感器的安装位置应避免接触到流体中的杂质或障碍物，以免影响测量准确性。

4.连接电缆：将传感器的电缆连接到相应的接线端子上。

确保电缆连接牢固，避免出现松动或接触不良的情况。

5.接通电源：将流量计的电源线与电源连接，并确保电源电压符合流量计的工作要求。

开启电源，使流量计处于工作状态。

四、涡街流量计使用注意事项1.避免流体冲击：在涡街流量计工作过程中，尽量避免流体的冲击，特别是在启动和停止流体过程中。

流体的冲击会引起涡街传感器的受损或误差，从而影响测量结果。

2.定期检查维护：定期检查涡街流量计的工作状态和连接情况，确保传感器的清洁和无损坏。

如发现问题及时修复或更换，以确保流量测量的准确性。

3.正确设置参数：根据被测流体的特性和需求，正确设置涡街流量计的各项参数，如温度范围、流速范围等。

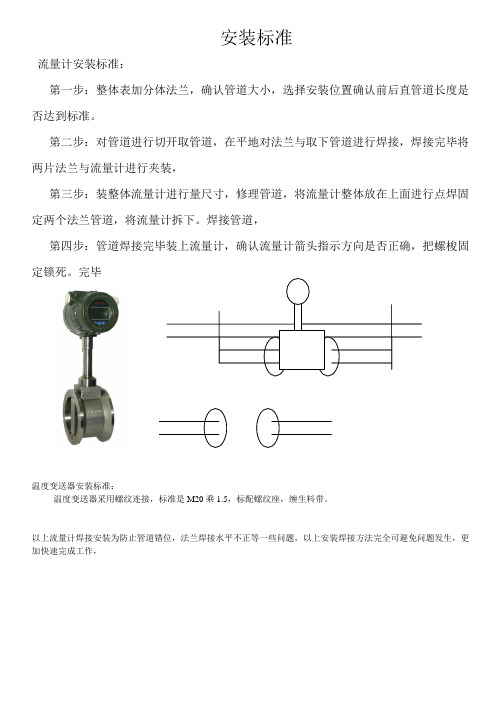

安装标准
流量计安装标准：
第一步：整体表加分体法兰，确认管道大小，选择安装位置确认前后直管道长度是否达到标准。

第二步：对管道进行切开取管道，在平地对法兰与取下管道进行焊接，焊接完毕将两片法兰与流量计进行夹装，
第三步：装整体流量计进行量尺寸，修理管道，将流量计整体放在上面进行点焊固定两个法兰管道，将流量计拆下。

焊接管道，
第四步：管道焊接完毕装上流量计，确认流量计箭头指示方向是否正确，把螺梭固定锁死。

完毕
温度变送器安装标准：
温度变送器采用螺纹连接，标准是M20乘1.5，标配螺纹座，缠生料带。

以上流量计焊接安装为防止管道错位，法兰焊接水平不正等一些问题，以上安装焊接方法完全可避免问题发生，更加快速完成工作，。

涡街流量计的连接方式及安装步骤
在工业现场测量流体流量的仪表统称为流量计或流量表。

随着工业化的不断发展而对流量计的需求也越来越高，需要流量计的行业也一直在变化和增加。

江苏安量仪表作为流量计生产厂家，在满足客户流量计质量和售后服务的时候，首要的是要保证流量计的安装。

根据不同的行业，不同的设备，连接形式不同，下面小编来简单说下涡街流量计现在主流的几种连接方式和安装步骤。

一、连接方式
1、法兰连接：这种连接方法是用的最多的，涡街流量计、电磁流量计、涡轮流量计、罗茨流量计等等都有这种连接方式，只要把两端的法兰与管道上的法兰用螺栓固定好就可以了。

2、螺纹连接：也有一些流量计选用的是螺纹连接，这种连接方式多是针对小于DN50的管径来说，通常在医疗、食品职业中应用较多。

3、对夹式连接：这种连接办法比较简单方便，将流量计上的法兰焊接在管道上，之后将流量计放在两片法兰之间用螺栓螺母固定即可。

涡街流量计有很多都是采用这种连接方式的。

4、卡箍连接：如今一些小口径、工作压力低的管道选用的即是这种连接，经过这种连接形式，能够快速装置和拆开流量计，其日常清洁和维护也是很方便的。

二、安装步骤
1、按开口尺寸的要求在管道上进行开口，具使开口的位置满足直管段的要求。

2、将连接上法兰的整套流量计放入开好口的管道中。

3、对两片法兰两边实行电焊定位。

将流量计拆下，将法兰按要求焊接好，并清理管道内所有突出部分。

4、在法兰的内槽内装上与管道通经相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好。

涡街流量计OPTISWIRL 4070C安装操作指导目录A. 系统安装和启动 1-61. 概述 22. 安装 22.1 综述 22.1.1 最高允许温度 22.1.2 首选安装位置 22.1.3 错误安装 22.1.4 仪表内径和管道内径之间的误差 22.1.5 入口、出口直管段长度 32.1.6 带调节阀的管道 32.1.7 隔热层 32.1.8 法兰型连接 32.1.9 夹持型连接 42.1.10 管道振动 42.1.11 靠近墙的管道 42.1.12 定向 42.1.13 介质条件 42.2 温度压力测量 42.2.1 温度测量 42.2.2 压力测量 43. 电气连接 53.1 安装地点和电缆 53.2 电气连接 53.3 电流输出电气连接 53.4 脉冲输出电气连接 54. 启动 6B．信号转换器 VFC 070 6-255. 信号转换器的操作 65.1 综述 65.1.1 启动信号转换器 65.1.2 测量模式 65.1.3 程序模式 65.2 键的功能说明 65.2.1 键的操作功能表示符号 75.2.2 键的功能说明 75.2.3 改变菜单设置 75.3 OPTISWIRL 4070C菜单85.4 菜单说明 13 5.4.1 快速设置菜单 13 5.4.2 测试菜单 145.4.3 设置菜单（标准型Basic） 15 5.4.4 设置菜单（蒸汽型Steam） 175.4.5 设置菜单（蒸汽型Gas） 20 5.5 错误信息 25C．技术参数 26-326. 技术参数 267. 测量范围27 7.1 气体27 7.2 液体 277.3 饱和蒸汽 288. 尺寸及重量 299. 测量原理 31 9.1 测量原理 31 9.2 温压补偿原理 32D．选型说明33-3710. OPTISWIRL 4070C 型涡街流量计型号代码说明 3311. 规格书 34A. 系统安装和启动KROHNE OPTISWIRL 4070C 型涡街流量计根据卡门（Karman）涡街原理测量气体、蒸汽和液体的体积流量。

涡街流量计安装及使用说明绝对正确的安装方法引言：涡街流量计是一种常用的工业流量测量设备，广泛应用于各行各业。

本文将介绍涡街流量计的正确安装方法，并提供使用说明，以确保用户能够准确、有效地安装和使用该设备。

一、涡街流量计安装准备工作在安装涡街流量计之前，需要进行以下准备工作：1. 确定安装位置：安装涡街流量计时，应选择合适的位置，确保流体能够顺利通过，并且避免出现漩涡、湍流等因素对测量结果造成干扰。

2. 管道准备：确保安装位置的管道干净、光滑，并且没有杂质和异物。

如果有需要，可以进行清洗和修整。

3. 安全措施：在安装涡街流量计时，应遵循相关的安全操作规程，确保工作环境安全、可靠。

二、涡街流量计安装步骤按照以下步骤进行涡街流量计的安装：1. 准备安装工具：包括螺丝刀、扳手等。

选择合适的工具可以更好地完成安装任务。

2. 安装流量计：根据涡街流量计的型号和规格，将其正确安装于预定的位置。

通常情况下，涡街流量计的安装是通过螺纹连接或法兰连接完成的。

确保连接牢固，无松动。

3. 连接管道：将涡街流量计与管道进行连接，确保连接紧固，并且无泄漏。

对于螺纹连接，使用扳手进行适度紧固；对于法兰连接，应采用正确的法兰连接方式。

4. 电缆连接：根据涡街流量计的要求，正确地连接电缆。

注意电缆的极性和接线顺序，确保连接可靠。

三、涡街流量计使用说明正确安装涡街流量计后，可以按照以下步骤进行使用：1. 打开电源：将电源接通，并确保电源稳定，以供涡街流量计正常工作。

2. 参数设置：根据实际需求，对涡街流量计进行参数设置。

包括流量单位、量程范围、输出信号等参数。

通过正确设置参数，可以满足不同流量测量需求。

3. 涡轮校准：在使用前，可以进行涡轮校准，以确保涡街流量计的精确度。

校准时应注意避免外部因素对校准结果的影响。

4. 流量测量：在完成以上设置和校准后，即可开始进行流量测量。

涡街流量计将实时测量流体的流量，并通过输出信号进行传递。

5. 故障排除：如果涡街流量计在使用过程中出现异常或故障，应及时进行排除。

涡街流量计安装及使用说明,绝对正确的安装方法涡街流量计安装及使用说明1.引言本文档旨在提供涡街流量计的正确安装和使用方法，确保测量的准确性和设备的正常运行。

请在安装和操作之前仔细阅读本文档，并按照所述步骤进行操作。

2.安装前准备在开始安装涡街流量计之前，请确保已经具备以下条件：2.1 选择合适的位置：选择一个合适的位置安装涡街流量计，要求安装位置应远离振动、噪声和电磁干扰。

2.2 确定安装方向：根据液体或气体的流动方向，确定涡街流量计的安装方向。

2.3 准备安装材料：准备所需的安装材料，包括螺栓、垫片等。

3.安装步骤3.1 将涡街流量计安装在所选择的位置上，使用螺栓和垫片将其固定。

3.2 将进口和出口与被测流体的管道连接，确保连接口密封可靠。

3.3 根据涡街流量计的型号，正确连接电源线和信号线。

4.设备调试4.1 检查安装是否正确：检查涡街流量计的固定情况和连接口是否紧密。

4.2 启动设备：按照涡街流量计的启动步骤，将其启动，并检查显示屏上的数值是否正常。

4.3 校准：如果需要校准涡街流量计，根据设备的说明书进行校准操作。

5.使用注意事项5.1 避免冲击和振动：在使用过程中要避免对涡街流量计产生冲击和振动，以免影响测量结果。

5.2 定期维护：定期检查涡街流量计的运行状态，清洁传感器和管道，确保设备的正常运行。

5.3 防止结冰：在使用过程中注意防止涡街流量计结冰，可采取保温措施。

6.附件本文档附带以下附件：●设备安装示意图●设备接线图●其他相关图表或数据7.法律名词及注释7.1 涡街流量计：一种用于测量液体或气体流量的仪器。

7.2 测量准确性：指涡街流量计测量结果与实际流量之间的误差。

7.3 信号线：用于传输涡街流量计测量结果的电气线缆。

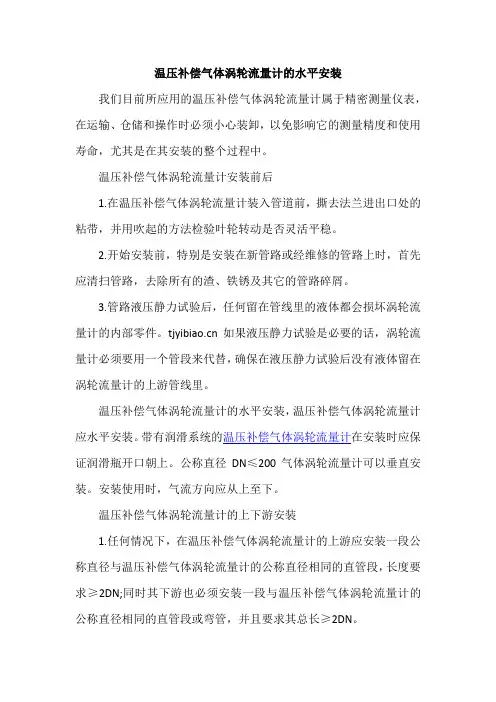

温压补偿气体涡轮流量计的水平安装我们目前所应用的温压补偿气体涡轮流量计属于精密测量仪表，在运输、仓储和操作时必须小心装卸，以免影响它的测量精度和使用寿命，尤其是在其安装的整个过程中。

温压补偿气体涡轮流量计安装前后1.在温压补偿气体涡轮流量计装入管道前，撕去法兰进出口处的粘带，并用吹起的方法检验叶轮转动是否灵活平稳。

2.开始安装前，特别是安装在新管路或经维修的管路上时，首先应清扫管路，去除所有的渣、铁锈及其它的管路碎屑。

3.管路液压静力试验后，任何留在管线里的液体都会损坏涡轮流量计的内部零件。

如果液压静力试验是必要的话，涡轮流量计必须要用一个管段来代替，确保在液压静力试验后没有液体留在涡轮流量计的上游管线里。

温压补偿气体涡轮流量计的水平安装，温压补偿气体涡轮流量计应水平安装。

带有润滑系统的温压补偿气体涡轮流量计在安装时应保证润滑瓶开口朝上。

公称直径DN≤200气体涡轮流量计可以垂直安装。

安装使用时，气流方向应从上至下。

温压补偿气体涡轮流量计的上下游安装1.任何情况下，在温压补偿气体涡轮流量计的上游应安装一段公称直径与温压补偿气体涡轮流量计的公称直径相同的直管段，长度要求≥2DN;同时其下游也必须安装一段与温压补偿气体涡轮流量计的公称直径相同的直管段或弯管，并且要求其总长≥2DN。

2.在温压补偿气体涡轮流量计的入口管上游的渐缩管或渐扩管的开口角度不能超过30。

为了保证气体政策输送，便于对温压补偿气体涡轮流量计进行维护，要在温压补偿气体涡轮流量计安装管道上设置旁通管道。

温压补偿气体涡轮流量计是气体涡轮流量计的一种，它结合了力学，综合力学，工程力学研制而成的，具有测量精度高、安装方便、使用寿命高的特点。

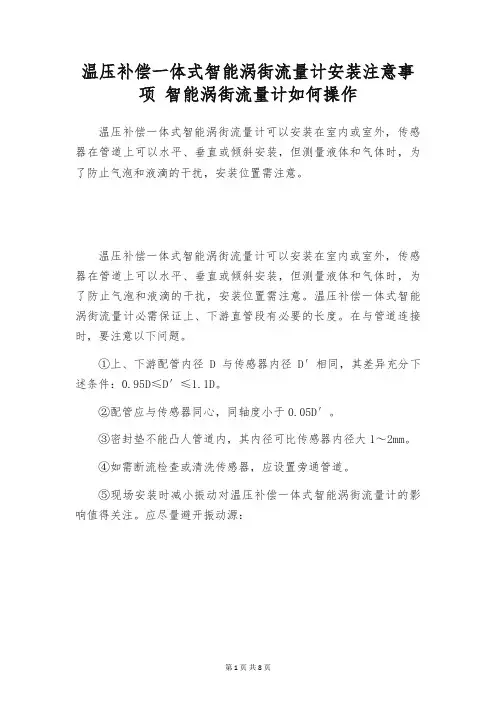

温压补偿一体式智能涡街流量计安装注意事项智能涡街流量计如何操作温压补偿一体式智能涡街流量计可以安装在室内或室外，传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时，为了防止气泡和液滴的干扰，安装位置需注意。

温压补偿一体式智能涡街流量计可以安装在室内或室外，传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时，为了防止气泡和液滴的干扰，安装位置需注意。

温压补偿一体式智能涡街流量计必需保证上、下游直管段有必要的长度。

在与管道连接时，要注意以下问题。

①上、下游配管内径D与传感器内径D′相同，其差异充分下述条件：0.95D≤D′≤1.1D。

②配管应与传感器同心，同轴度小于0.05D′。

③密封垫不能凸人管道内，其内径可比传感器内径大1～2mm。

④如需断流检查或清洗传感器，应设置旁通管道。

⑤现场安装时减小振动对温压补偿一体式智能涡街流量计的影响值得关注。

应尽量避开振动源：—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

智能涡街流量计安装注意事项智能涡街流量计其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此牢靠性高，维护量小。

表内的参数能长期稳定，是一种比较先进、理想的测量仪器。

紧要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。

1、选择安装地点的合理性。

避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开猛烈震动场所和强腐蚀环境等，同时要考虑安装维护和修理便利。

2、必需有上下游充分的直管段。

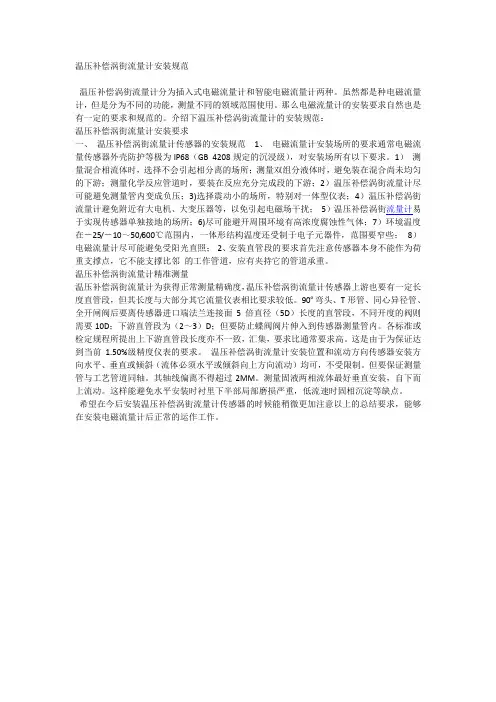

温压补偿涡街流量计安装规范温压补偿涡街流量计分为插入式电磁流量计和智能电磁流量计两种。

虽然都是种电磁流量计，但是分为不同的功能，测量不同的领域范围使用。

那么电磁流量计的安装要求自然也是有一定的要求和规范的。

介绍下温压补偿涡街流量计的安装规范：温压补偿涡街流量计安装要求一、温压补偿涡街流量计传感器的安装规范1、电磁流量计安装场所的要求通常电磁流量传感器外壳防护等极为IP68（GB 4208规定的沉浸级），对安装场所有以下要求。

1）测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；2）温压补偿涡街流量计尽可能避免测量管内变成负压；3)选择震动小的场所，特别对一体型仪表；4）温压补偿涡街流量计避免附近有大电机、大变压器等，以免引起电磁场干扰；5）温压补偿涡街流量计易于实现传感器单独接地的场所；6)尽可能避开周围环境有高浓度腐蚀性气体；7）环境温度在－25/－10～50/600℃范围内，一体形结构温度还受制于电子元器件，范围要窄些；8）电磁流量计尽可能避免受阳光直照；2、安装直管段的要求首先注意传感器本身不能作为荷重支撑点，它不能支撑比邻的工作管道，应有夹持它的管道承重。

温压补偿涡街流量计精准测量温压补偿涡街流量计为获得正常测量精确度，温压补偿涡街流量计传感器上游也要有一定长度直管段，但其长度与大部分其它流量仪表相比要求较低。

90º弯头、T形管、同心异径管、全开闸阀后要离传感器进口端法兰连接面5倍直径（5D）长度的直管段，不同开度的阀则需要10D；下游直管段为（2～3）D；但要防止蝶阀阀片伸入到传感器测量管内。

各标准或检定规程所提出上下游直管段长度亦不一致，汇集，要求比通常要求高。

这是由于为保证达到当前1.50%级精度仪表的要求。

温压补偿涡街流量计安装位置和流动方向传感器安装方向水平、垂直或倾斜（流体必须水平或倾斜向上方向流动）均可，不受限制。
