火花塞的结构(行业精制)

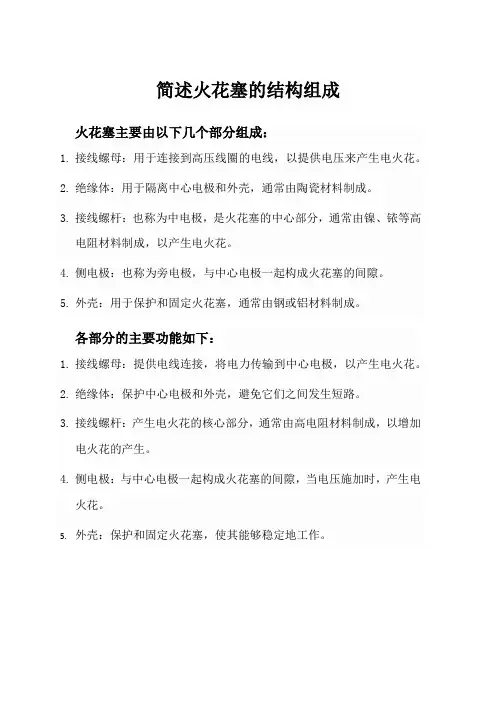

简述火花塞的结构组成
火花塞主要由以下几个部分组成：
1.接线螺母：用于连接到高压线圈的电线，以提供电压来产生电火花。

2.绝缘体：用于隔离中心电极和外壳，通常由陶瓷材料制成。

3.接线螺杆：也称为中电极，是火花塞的中心部分，通常由镍、铱等高
电阻材料制成，以产生电火花。

4.侧电极：也称为旁电极，与中心电极一起构成火花塞的间隙。

5.外壳：用于保护和固定火花塞，通常由钢或铝材料制成。

各部分的主要功能如下：
1.接线螺母：提供电线连接，将电力传输到中心电极，以产生电火花。

2.绝缘体：保护中心电极和外壳，避免它们之间发生短路。

3.接线螺杆：产生电火花的核心部分，通常由高电阻材料制成，以增加
电火花的产生。

4.侧电极：与中心电极一起构成火花塞的间隙，当电压施加时，产生电
火花。

5.外壳：保护和固定火花塞，使其能够稳定地工作。

火花塞点火原理火花塞是内燃机中的一个重要部件，它起到了点火的作用。

而火花塞点火原理则是内燃机工作的关键之一。

下面我们来详细了解一下火花塞点火原理。

首先，我们来了解一下火花塞的结构。

火花塞通常由金属外壳、中心电极、接地电极和绝缘垫组成。

其中，中心电极和接地电极之间的间隙就是产生火花的地方。

在内燃机工作时，火花塞的中心电极通过高压线圈接收到来自点火线圈的高压电流，当电流通过时，就会在中心电极和接地电极之间产生一个电火花，从而点燃了混合气体，使得内燃机正常工作。

其次，我们来看一下火花塞点火原理。

在内燃机工作时，活塞在气缸内做往复运动，通过进气、压缩、爆燃和排气四个工作行程来完成能量转换。

而火花塞的点火原理就是在压缩行程的末端，通过产生的电火花来点燃混合气体，从而引发爆燃，推动活塞做功。

这个过程需要精确的时机和稳定的火花，以确保内燃机的正常工作。

进一步来说，火花塞点火原理的关键在于点火时机的控制。

点火时机的控制需要依靠点火系统来完成，点火系统一般包括点火线圈、点火控制模块、曲轴位置传感器等部件。

通过这些部件的协同作用，可以精确控制点火时机，确保在压缩行程的末端点火，从而使内燃机能够高效、稳定地工作。

最后，我们来总结一下火花塞点火原理的重要性。

火花塞点火原理直接影响着内燃机的工作效率和稳定性，它的好坏直接关系到内燃机的动力性能和经济性。

因此，我们在使用内燃机时，要定期检查和更换火花塞，确保其正常工作，以保证内燃机的正常运行。

综上所述，火花塞点火原理是内燃机工作中至关重要的一环，它通过产生电火花来点燃混合气体，推动内燃机的工作。

点火时机的控制和火花塞的正常工作对内燃机的性能起着至关重要的作用，因此我们要重视火花塞的维护和更换，以确保内燃机的正常工作。

希望通过本文的介绍，能够让大家对火花塞点火原理有一个更加深入的了解。

火花塞基本结构、类型、参数自1860年法国人路纳依尔发明世界第一只火花塞以来，火花塞在结构、外观、材料、工艺等各方面都经历了巨大变化，但其工作原理始终如一，即将点火线圈的高压电输入发动机燃烧室，击穿电极之间的间隙，产生火花，引发混合气燃烧。

如今火花塞市场品牌、型号繁多，发火端形状各异，但其基本结构没有大的差异。

只是由于材料、工艺、性能要求不同，各厂家采用了不同的结构设计，因此，在传统结构基础上又派生出各种变型，于是市场出现了形形色色的火花塞。

火花塞的基本结构火花塞的主要零件是绝缘体、壳体、接线螺杆和电极。

绝缘体必须具有良好的绝缘性和导热性、较高的机械强度，能耐受高温热冲击和化学腐蚀，材料通常是95%的氧化铝瓷。

壳体是钢制件，功能是将火花塞固定在汽缸盖上。

壳体六角螺纹的尺寸已纳入ISO国际标准。

火花塞电极包括中心电极和侧电极，两者之间为火花间隙。

间隙的大小直接影响着发动机的启动、功率、工作稳定性和经济性。

合理的间隙与点火电压有关。

电极材料必须具有良好的抗电蚀（火花烧蚀）和腐蚀（化学—热腐蚀）能力，并应具有良好的导热性。

中心电极与接线螺杆之间是导体玻璃密封剂，既要能够导电，也要能承受混合气燃烧的高压，同时保证其密封性。

火花塞的结构变形由于火花塞与发动机之间的相互关系，使日新月异的发动机技术必然要促进火花塞的不断创新。

让我们通过历史的发展与进步，看看火花塞结构的演化与变迁。

1. 标准型与突出型火花塞标准型火花塞是绝缘体裙部端略低于壳体螺纹端面的单侧电极火花塞，它采用了侧置气门式发动机应用最广泛的传统发火端结构。

为区别于后来出现的“突出型”，此结构被称为“标准型”。

突出型火花塞最初是为顶置气门式发动机配套设计的，它的绝缘体裙部突出壳体螺纹端面伸入燃烧室内。

在燃烧的混合气中吸收较多热量，怠速时有较高的工作温度，避免污损；高速时由于气门顶置，吸入的气流对准绝缘体裙部，将其冷却，使最高温度提高不多，因而热范围较大。

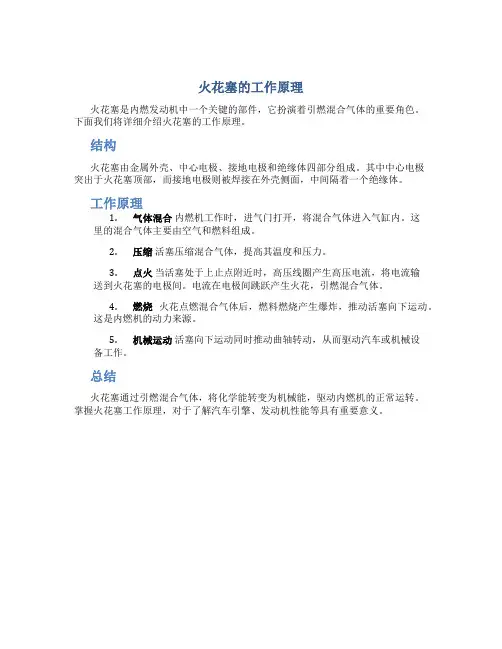

火花塞的工作原理
火花塞是内燃发动机中一个关键的部件，它扮演着引燃混合气体的重要角色。

下面我们将详细介绍火花塞的工作原理。

结构
火花塞由金属外壳、中心电极、接地电极和绝缘体四部分组成。

其中中心电极
突出于火花塞顶部，而接地电极则被焊接在外壳侧面，中间隔着一个绝缘体。

工作原理
1.气体混合内燃机工作时，进气门打开，将混合气体进入气缸内。

这
里的混合气体主要由空气和燃料组成。

2.压缩活塞压缩混合气体，提高其温度和压力。

3.点火当活塞处于上止点附近时，高压线圈产生高压电流，将电流输
送到火花塞的电极间。

电流在电极间跳跃产生火花，引燃混合气体。

4.燃烧火花点燃混合气体后，燃料燃烧产生爆炸，推动活塞向下运动。

这是内燃机的动力来源。

5.机械运动活塞向下运动同时推动曲轴转动，从而驱动汽车或机械设
备工作。

总结
火花塞通过引燃混合气体，将化学能转变为机械能，驱动内燃机的正常运转。

掌握火花塞工作原理，对于了解汽车引擎、发动机性能等具有重要意义。

一火花塞结构：它有绝缘体和金属壳体两大组成部分：由中心电极、线柱芯、陶瓷绝缘体、导电玻璃等组成。

金属壳体带有螺纹，用于拧入气缸；在壳体内装有绝缘体，它里面贯通着一根中心电极、中心电极上端有接线螺母，连接从分电盘过来的高压电线；在壳体的下端面焊有接地电极，中心电极与接地电极之间有0.6－ 1.0毫米的间隙，高压电经过这个间隙入地就会迸发出火花点燃混合气。

火花塞的构造分为三部份，即中央电极、钢体与恻电极、绝缘瓷芯。

中央电极由镍或镍合金制成，能承受爆发时的高温。

钢体上部制成六角，以便扳手拆装，下部有螺牙，可旋入汽缸头中。

绝缘瓷芯包围着中央电极。

现在一般都是绝缘体突出端面，更利于散热。

中央电极与边电极(接地电极 ) 间之间隙称为火花塞间隙，由压缩比，燃烧室形状、火花塞位置等因素决定。

二火花塞功能：火花塞安装在发动机一侧，火花塞作为发动机点火系统的终端部件，起着至关重要的作用。

1 把点火线圈产生的高压电（ 1 万伏特以上）引入发动机气缸。

2 在发动机运转过程中，行车用的 12V，24V 的低伏电压通过升压线圈的 2 万到 5 万伏的升压，再经由分电器分配到需要点火的汽缸，它根据气体（空气）在一定因素的影响下可发生离解作用而成为导电体的气体放电原理，利用汽油机点火系统所产生的脉冲高电压以击穿火花塞中心电极与侧电极之间所形成的间隙，当间隙被击穿时，由于离子和电子的高速运动而形成高温炽热的电离通道，并产生电弧火花，从而点燃汽油机燃烧室内的压缩可燃混和气体，混合气燃烧膨胀，完成做功行程。

没有火花塞，混合气就无法点燃，发动机也跟本无法运转。

发动机性能与火花能量和发火时间有着密切的关系。

在保证发动机性能方面起着重要的作用三火花塞的种类（一）按照热值高低来分1 热值火花塞热值是指其自身所承受热量的散发量。

是反映热承受能力和散热能力的一个指标，热值包括 1～9 九个数字，其中 1--3 为低热值，，7--9 为高热值。

原厂的备件火花塞热值一般有 5、 6、 7 三种。

火花塞基本结构、类型、参数自1860年法国人路纳依尔发明世界第一只火花塞以来，火花塞在结构、外观、材料、工艺等各方面都经历了巨大变化，但其工作原理始终如一，即将点火线圈的高压电输入发动机燃烧室，击穿电极之间的间隙，产生火花，引发混合气燃烧。

如今火花塞市场品牌、型号繁多，发火端形状各异，但其基本结构没有大的差异。

只是由于材料、工艺、性能要求不同，各厂家采用了不同的结构设计，因此，在传统结构基础上又派生出各种变型，于是市场出现了形形色色的火花塞。

火花塞的基本结构火花塞的主要零件是绝缘体、壳体、接线螺杆和电极。

绝缘体必须具有良好的绝缘性和导热性、较高的机械强度，能耐受高温热冲击和化学腐蚀，材料通常是95%的氧化铝瓷。

壳体是钢制件，功能是将火花塞固定在汽缸盖上。

壳体六角螺纹的尺寸已纳入ISO国际标准。

火花塞电极包括中心电极和侧电极，两者之间为火花间隙。

间隙的大小直接影响着发动机的启动、功率、工作稳定性和经济性。

合理的间隙与点火电压有关。

电极材料必须具有良好的抗电蚀（火花烧蚀）和腐蚀（化学—热腐蚀）能力，并应具有良好的导热性。

中心电极与接线螺杆之间是导体玻璃密封剂，既要能够导电，也要能承受混合气燃烧的高压，同时保证其密封性。

火花塞的结构变形由于火花塞与发动机之间的相互关系，使日新月异的发动机技术必然要促进火花塞的不断创新。

让我们通过历史的发展与进步，看看火花塞结构的演化与变迁。

1. 标准型与突出型火花塞标准型火花塞是绝缘体裙部端略低于壳体螺纹端面的单侧电极火花塞，它采用了侧置气门式发动机应用最广泛的传统发火端结构。

为区别于后来出现的“突出型”，此结构被称为“标准型”。

突出型火花塞最初是为顶置气门式发动机配套设计的，它的绝缘体裙部突出壳体螺纹端面伸入燃烧室内。

在燃烧的混合气中吸收较多热量，怠速时有较高的工作温度，避免污损；高速时由于气门顶置，吸入的气流对准绝缘体裙部，将其冷却，使最高温度提高不多，因而热范围较大。

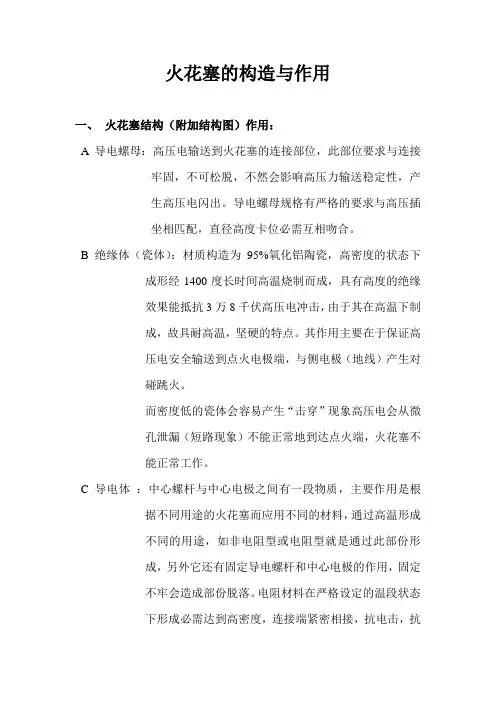

火花塞的构造与作用一、火花塞结构（附加结构图）作用：A 导电螺母：高压电输送到火花塞的连接部位，此部位要求与连接牢固，不可松脱，不然会影响高压力输送稳定性，产生高压电闪出。

导电螺母规格有严格的要求与高压插坐相匹配，直径高度卡位必需互相吻合。

B 绝缘体（瓷体）：材质构造为95%氧化铝陶瓷，高密度的状态下成形经1400度长时间高温烧制而成，具有高度的绝缘效果能抵抗3万8千伏高压电冲击，由于其在高温下制成，故具耐高温，坚硬的特点。

其作用主要在于保证高压电安全输送到点火电极端，与侧电极（地线）产生对碰跳火。

而密度低的瓷体会容易产生“击穿”现象高压电会从微孔泄漏（短路现象）不能正常地到达点火端，火花塞不能正常工作。

C 导电体：中心螺杆与中心电极之间有一段物质，主要作用是根据不同用途的火花塞而应用不同的材料，通过高温形成不同的用途，如非电阻型或电阻型就是通过此部份形成，另外它还有固定导电螺杆和中心电极的作用，固定不牢会造成部份脱落。

电阻材料在严格设定的温段状态下形成必需达到高密度，连接端紧密相接，抗电击，抗振动，抗老化，方能起到抗干扰的作用。

电阻型材料的主要功能是配合车俩各部份电子部件的工作，因为高压电通过火花塞产生的强劲火花同时会带来高频率的电波释放，干扰所有电子部件的工作，电阻意义在于过滤此种强电信号避免干扰。

特别是电子喷射部份的正常工作，保证发动机供油正常。

D 中心电极：中心电极的材料应用和结构是非常重要的，发动机的工作由此点开始，引爆进入发动机内的可燃气体，不间断的点火循环，产生大量的热能积聚于中心电极，其结构必需要散热性能好，抗烧蚀能力强，所以中心电极采用了外层镍鉻材料内层铜质结构起到了需要的基本效果。

而随着发动机的进步，环境保护的要求越来越高，燃油级别的不断提升，排放标准不断升级，为了达到和提升发动机的输出功率，其中之一措施是利用尖端放电点火，能量更大，可燃气体燃烧更充份，而尖端点火应用原来的镍鉻材料很快就烧蚀怡尽，为了解决使用的耐久性，中心电极尖端部位应用了铂金或铱金，由于此类金属具备了更好的抗高温，抗烧蚀性能，从而保证尖端点火带来的燃烧效果，特别是铱金其点火位置比铂金型直径更小产生火花更强劲，效果更理想。

火花塞基本结构、类型、参数自1860年法国人路纳依尔发明世界第一只火花塞以来，火花塞在结构、外观、材料、工艺等各方面都经历了巨大变化，但其工作原理始终如一，即将点火线圈的高压电输入发动机燃烧室，击穿电极之间的间隙，产生火花，引发混合气燃烧。

如今火花塞市场品牌、型号繁多，发火端形状各异，但其基本结构没有大的差异。

只是由于材料、工艺、性能要求不同，各厂家采用了不同的结构设计，因此，在传统结构基础上又派生出各种变型，于是市场出现了形形色色的火花塞。

火花塞的基本结构火花塞的主要零件是绝缘体、壳体、接线螺杆和电极。

绝缘体必须具有良好的绝缘性和导热性、较高的机械强度，能耐受高温热冲击和化学腐蚀，材料通常是95%的氧化铝瓷。

壳体是钢制件，功能是将火花塞固定在汽缸盖上。

壳体六角螺纹的尺寸已纳入ISO国际标准。

火花塞电极包括中心电极和侧电极，两者之间为火花间隙。

间隙的大小直接影响着发动机的启动、功率、工作稳定性和经济性。

合理的间隙与点火电压有关。

电极材料必须具有良好的抗电蚀（火花烧蚀）和腐蚀（化学—热腐蚀）能力，并应具有良好的导热性。

中心电极与接线螺杆之间是导体玻璃密封剂，既要能够导电，也要能承受混合气燃烧的高压，同时保证其密封性。

火花塞的结构变形由于火花塞与发动机之间的相互关系，使日新月异的发动机技术必然要促进火花塞的不断创新。

让我们通过历史的发展与进步，看看火花塞结构的演化与变迁。

1. 标准型与突出型火花塞标准型火花塞是绝缘体裙部端略低于壳体螺纹端面的单侧电极火花塞，它采用了侧置气门式发动机应用最广泛的传统发火端结构。

为区别于后来出现的“突出型”，此结构被称为“标准型”。

突出型火花塞最初是为顶置气门式发动机配套设计的，它的绝缘体裙部突出壳体螺纹端面伸入燃烧室内。

在燃烧的混合气中吸收较多热量，怠速时有较高的工作温度，避免污损；高速时由于气门顶置，吸入的气流对准绝缘体裙部，将其冷却，使最高温度提高不多，因而热范围较大。

NGK火花塞标准一、概述NGK火花塞，作为世界知名的汽车零部件品牌，以其卓越的性能和稳定性获得了全球汽车工业的广泛认可。

NGK火花塞的标准，不仅体现了其在材料、设计和制造工艺上的专业性，更代表了其在满足汽车性能需求和提高燃油效率方面的领先技术。

二、NGK火花塞的材料标准优质的金属材料：NGK火花塞主要采用优质镍合金和铱合金作为电极材料，这些材料具有高熔点、良好的热传导性和耐腐蚀性，能够保证火花塞在高温、高压的恶劣环境下稳定工作。

陶瓷绝缘体：采用精密陶瓷材料制成的绝缘体，具有优良的绝缘性能和耐高温性能，可以承受高达10,000伏的电压。

高科技含量的密封材料：密封垫圈采用高科技橡胶材料制成，具有良好的弹性和耐久性，能够保证火花塞的密封性能。

三、NGK火花塞的设计标准精确的电极间隙：NGK火花塞的电极间隙经过精密的计算和制造，能够保证最佳的点火性能和能量传输效率。

优化的热特性：通过独特的设计，NGK火花塞能够快速地适应发动机的工作温度，保持稳定的点火性能。

紧凑的结构设计：NGK火花塞采用紧凑的结构设计，既保证了安装的便捷性，也减小了发动机的整体尺寸。

四、NGK火花塞的制造标准严格的质量控制：NGK火花塞在制造过程中实行严格的质量控制标准，从原材料到成品，每一个环节都经过严格的检测和测试。

高精度的制造工艺：通过先进的生产设备和制造工艺，确保每一个火花塞都达到高精度的标准。

长寿命设计：NGK火花塞的设计充分考虑了其耐久性和可靠性，以保证在较长的使用期内都能保持良好的性能。

五、总结NGK火花塞的标准，不仅体现了其专业性和技术领先性，更突出了其对汽车性能和燃油效率的关注。

通过不断的创新和技术升级，NGK火花塞将继续引领汽车零部件行业的发展潮流，为全球汽车工业提供更优质的产品和服务。

火花塞的组成一、引言火花塞是内燃机中的重要部件，它的作用是在燃烧室中产生火花，点燃混合气体，从而推动汽车发动机的运转。

本文将详细介绍火花塞的组成。

二、外观结构火花塞通常由几个部分组成，包括电极、中心电极、侧电极、绝缘体和金属壳体。

其中，电极是产生火花的重要部分，而绝缘体则起到隔离电极和金属壳体的作用。

三、电极1. 中心电极中心电极是火花塞最重要的部分之一，它由高温合金材料制成。

通常情况下，中心电极会被涂上一层铑或铂等贵金属，以提高其耐腐蚀性和导电性能。

另外，为了保证中心电极的稳定性和寿命，在使用过程中需要定期进行清洗和更换。

2. 侧电极侧电极是连接中心电极和地线的部分。

通常情况下，侧电极由镍合金或钼合金等材料制成，并与中心电极形成一定的间隔距离。

侧电极的作用是帮助中心电极产生火花，从而点燃混合气体。

四、绝缘体绝缘体是火花塞中非常重要的部分之一，它起到隔离中心电极和侧电极的作用。

通常情况下，绝缘体由陶瓷或瓷质材料制成，具有较高的耐高温性和耐腐蚀性。

另外，在使用过程中需要注意保持绝缘体表面的清洁度，以免影响火花塞的正常工作。

五、金属壳体金属壳体是火花塞中最外层的部分，通常由镍合金或不锈钢等材料制成。

其主要作用是起到支撑和固定火花塞的作用，并且可以有效地散发热量，保证火花塞在高温环境下正常工作。

六、总结通过以上内容可以看出，火花塞是由多个部件组成的复杂零件。

其中，电极、绝缘体和金属壳体是其最重要的组成部分之一。

在使用过程中需要注意保持各部分的清洁度和稳定性，以保证火花塞的正常工作。

火花塞基本结构类型参数火花塞是内燃机的主要零部件之一，在内燃机的燃烧室中起到引燃混合气体的作用。

下面我们将从基本结构、类型和参数三个方面进行详细介绍。

一、基本结构：火花塞的基本结构包括中心电极、接地电极、绝缘体、金属壳体和热值抗干扰器。

1.中心电极：中心电极是火花塞中最重要的部分，通常由镍合金制成。

中心电极一般分为铜芯、银芯和铂合金芯，不同的材质可适用于不同类型的发动机和使用环境。

2.接地电极：接地电极是火花塞中与中心电极相对的电极，它与中心电极之间产生的电火花，启动了内燃机的燃烧过程。

一般来说，接地电极被设计成金属头或U型形状，以提供可靠的电弧通道。

3.绝缘体：绝缘体是中心电极和接地电极之间的隔离介质，通常由陶瓷或陶瓷纤维强化材料制成，以抗高温和高压。

4.金属壳体：金属壳体是火花塞的外壳，通常由镁合金、铝合金或钢制成，以提供结构强度和散热性能。

5.热值抗干扰器：热值抗干扰器是安装在火花塞绝缘体上的附件，主要用于排除杂散干扰，以确保火花塞的正常工作。

二、类型：根据不同的内燃机使用条件和要求，火花塞可以分为普通火花塞、电控火花塞和外延火花塞等几种类型。

1.普通火花塞：普通火花塞适用于一般工况下的内燃机，它的结构简单且价格相对较低。

2.电控火花塞：电控火花塞是一种较为先进的型号，它可以根据内燃机工作状态和环境条件进行实时调节，以提高燃烧效率和减少排放。

3.外延火花塞：外延火花塞的中心电极和接地电极通过伸长，以便于在高压和高温环境下产生可靠的火花。

三、参数：选择合适的火花塞需要考虑以下几个参数：1.热值：热值是指火花塞中心电极和接地电极之间的热传导性能。

热值大小与火花塞的材质和形状有关，对于不同类型的发动机和使用环境，需要选择不同热值的火花塞来确保燃烧效率。

2.热值范围：热值范围是指火花塞可适用的工况范围，包括最低燃烧温度和最高燃烧温度。

选择合适的热值范围可以提高火花塞的寿命和稳定性。

3.电极间隙：电极间隙是指中心电极和接地电极之间的距离，它会影响火花产生的能量和稳定性。
