重视应用捣固炼焦技术-12-10所谓捣固炼焦技术( StampCokingTechnology, 简称SCT) , 是一种能够经过增加配煤中高挥发分、弱粘结性或不粘结性的低价煤的含量来扩大炼焦煤资源的方法。

其优点如下: ( 1) 提高焦炭质量和节约资源: 煤料经捣固后, 堆密度可提高到0.95~1.15t/m3, 煤粒间接触致密, 比常规顶装煤煤粒子间的间距缩小28%~33%, 所得焦炭的致密程度明显改进, 有明显的改进焦炭质量的效果。

同时, 在保证同样焦炭质量的前提下, 可多用20%~30%左右的高挥发分弱粘煤及部分非粘结煤, 扩大炼焦用煤源, 降低对优质炼焦用煤的依赖度和提升焦炭生产的成本优势。

( 2) 经济效益显著: 尽管捣固焦炉的捣固机和装煤车的投资高于顶装煤的机械费用, 可是捣固煤饼的堆积密度比顶装煤高1/3, 故相同生产规模的焦炉, 捣固焦炉能够减少炭化室的孔数或炭化室容积, 因此, 捣固焦炉的总投资并不比顶装焦炉高。

另外, 捣固炼焦工艺能够比顶装煤炼焦工艺配入更多的高挥发分或弱粘结性的低价煤, 同时增加石油焦及焦粉的配入量, 减少焦煤用量, 直接降低了焦炭的生产成本, 并使捣固焦炉焦炭质量提高, 可相应提高销售价格, 增加销售收入。

( 3) 减少环境污染: 与顶装焦炉相比较, 在产量相同的情况下, 捣固焦炉具有减少出焦次数、减少机械磨损、降低劳动强度、改进操作环境和减少无组织排放的优点; 装煤的污染物排放量减少90%; 工艺除尘效率高, 减少了环境污染。

捣固炼焦工艺由于具有诸多优点, 已在许多国家大量采用, 特别是在缺乏强粘结性煤资源的国家。

原苏联从1989年开始将一个顶装焦炉改造为捣固炼焦炉以后, 开始在其高挥发分煤矿地区采用捣固炼焦工艺。

波兰由于其国内挥发分高的煤源比较多, 适合炼焦的煤源不太丰富, 因此也大量采用捣固工艺。

当前, 世界上比较先进的捣固技术是由德国开发的萨尔堡捣固技术。

年产60万吨4350D捣固型机焦炉工艺流程说明年产60万吨4350D捣固型机焦炉工艺流程说明(2009-05-18)焦炉炉体为双联火道、废气循环、宽炭化室、宽蓄热室、焦炉煤气下喷的单热式焦炉。

熄焦采用湿法熄焦；装煤采用捣固侧装方式；装煤、推焦设有地面除尘站3.2.5.1备煤车间备煤包括煤的堆存、配煤、粉碎和输送。

●煤场精煤由本公司或外地洗煤厂购进，从外省购进的洗精煤用火车运进厂内的经卸料槽后用皮带运至精煤堆场，汽车可直接运送至精煤堆场；本地精煤由矿区各洗煤厂汽运至精煤堆场。

煤场主要用于贮存各种炼焦煤。

炼焦煤在煤场经过一段时间的贮存后，能够达到煤质均匀化和脱水的目的；同时保证焦炉连续、均衡生产，并稳定焦炭的质量。

拟建煤场的设计容量为3.5万t，操作容量为2.7万t。

按4种煤计算，满足焦炉15天的用煤量。

●地下受配煤槽地下受配煤槽是将各种牌号的炼焦用煤，根据配煤试验确定的配比进行配合，使配合后的煤能够炼出符合质量要求的焦炭，同时合理利用煤炭资源，降低生产成本。

受配煤槽采用锥形斗嘴，操作稳定，仓壁配有仓壁振动器，可防止配煤槽内棚料，提高配煤的准确性。

●粉碎粉碎机室是将配合后的煤进行粉碎处理，使其细度<3mm的煤达到80%以上，从而保证装炉煤的粒度均匀，达到提高焦炭质量的目的。

由受配煤机槽来的配合煤经除铁件后，进入粉碎机室进行粉碎。

粉碎机为2台200t/h的反击式粉碎机，1用1备。

本工程设计采用地下受煤坑，备煤工艺采用先配合再粉碎的工艺流程。

备煤系统分为卸料系统、备料系统及配煤粉碎系统。

从精煤卸料开始至煤场为卸料系统；从煤场开始至配煤仓顶为备料系统；从配煤仓下电子自动配料秤开始至煤塔顶为配煤粉碎系统。

备煤系统能力按60万吨/年产焦配套设计，卸料系统能力为600t/h，备料系统能力为300t/h，配煤粉碎系统能力为200t/h。

炼焦所需的洗精煤运至煤场，由推土机或装载机将煤卸到地下受煤槽中，用圆盘给料机配煤。

煤碳焦化厂生产工艺及流程一、焦系统工艺流程图煤塔→振动给料机→捣固装煤车→荒煤气→上升管→桥管→集气管→吸气管→气液分离器→回收分厂↑→ 焦炉→罩式拦焦车→熄焦车→熄焦塔→凉焦台→焦1皮带→↑ ↘↓推焦车↘↑ ↓ ↓消烟除尘车→除尘通风机→ 烟囱→焦3皮带→焦4皮带→单层振动筛→焦5皮带→分料器→焦6皮带↓ ↓ ↓↓可逆输送机↓ ↓ ↓中焦焦仓←25~40㎜级←双层振动筛焦8皮带大焦焦仓↙↓ ↓小焦焦仓←10~25㎜级＜10㎜级→焦沫仓＞40㎜级大焦焦场→汽车外运二、鼓冷系统工艺流程从焦炉来的荒煤气、氨水、焦油首先在气液分离器进行气液分离，分离出的粗煤气分别进入循环池；分离下来的焦油、氨水和焦油渣一起进入进入机械化氨水澄清槽。

离开气液分离器的煤气进入横管式初冷器，初冷器分上、下两段，在初冷器上段，用循环水间接冷却煤气冷却至45℃，再经下段制冷水间接冷却，使煤气进一步降温至22℃，冷却后的煤气进入旋流板捕雾器，最后进入煤气鼓风机进行加压，加压后煤气进入电捕焦油器，捕集焦油雾滴后的煤气，送往脱硫及硫回收工段。

送往用户使用。

初冷器的煤气冷凝液分别由初冷器上、下段流出，分别经初冷水封槽进入上、下段冷凝液循环槽，由冷凝液循环泵送至初冷器上、下段喷淋，吸收净化煤气中的奈；苯；酚等，多余部分下段冷凝液循环泵外排气液分离器前荒煤气管上或焦油氨水机械分离槽内。

由气液分离器来的氨水焦油混合液自流入机械化氨水澄清槽，在槽内经重力分离作用，上层为储藏的的氨水，连续满流至循环氨水槽后，经循环氨水泵加压后，送焦炉桥底部水管处喷洒冷却荒煤气。

多余的氨水去剩余氨水槽，用剩余氨水泵送至脱硫工段进行蒸氨。

中部为焦油，经焦油液位调节器连续压入焦油中间槽，当达到一定液位时，用焦油泵将其送至焦油槽，焦油需外售时，用焦油泵送往装车台装车外售。

焦油渣则沉淀于澄清槽底部，经链条刮板机连续刮出槽外。

定期送往煤场掺混炼焦。

三、循环水流程由循环水池来的循环水经循环水泵加压后分别供给横管初冷器一段、风机冷却器、预冷塔换热器装置，氨水废水强制冷却器、氨酚冷却凝缩器，粗苯冷凝冷却器，一段油水换热器、空压站。

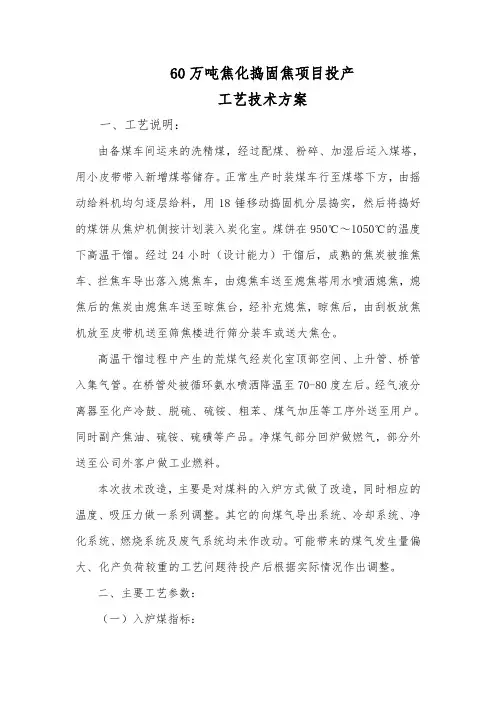

60万吨焦化捣固焦项目投产工艺技术方案一、工艺说明：由备煤车间运来的洗精煤，经过配煤、粉碎、加湿后运入煤塔，用小皮带带入新增煤塔储存。

正常生产时装煤车行至煤塔下方，由摇动给料机均匀逐层给料，用18锤移动捣固机分层捣实，然后将捣好的煤饼从焦炉机侧按计划装入炭化室。

煤饼在950℃～1050℃的温度下高温干馏。

经过24小时（设计能力）干馏后，成熟的焦炭被推焦车、拦焦车导出落入熄焦车，由熄焦车送至熄焦塔用水喷洒熄焦，熄焦后的焦炭由熄焦车送至晾焦台，经补充熄焦，晾焦后，由刮板放焦机放至皮带机送至筛焦楼进行筛分装车或送大焦仓。

高温干馏过程中产生的荒煤气经炭化室顶部空间、上升管、桥管入集气管。

在桥管处被循环氨水喷洒降温至70-80度左后。

经气液分离器至化产冷鼓、脱硫、硫铵、粗苯、煤气加压等工序外送至用户。

同时副产焦油、硫铵、硫磺等产品。

净煤气部分回炉做燃气，部分外送至公司外客户做工业燃料。

本次技术改造，主要是对煤料的入炉方式做了改造，同时相应的温度、吸压力做一系列调整。

其它的向煤气导出系统、冷却系统、净化系统、燃烧系统及废气系统均未作改动。

可能带来的煤气发生量偏大、化产负荷较重的工艺问题待投产后根据实际情况作出调整。

二、主要工艺参数：（一）入炉煤指标：挥发分（%）26-28，粘结指数60左右，细度≤3mm（%）90左右，水分9-11%（二）煤饼指标：堆密度0.95-1.06m3/t，煤饼尺寸13000*430*（3900-4100），煤饼高度3.9-4.1m。

（三）生产指标：设计周转时间24h，设计单炉产量18吨左右，煤气产率320NM3/t 干煤，年工作日365天，年产量60万吨。

（四）主要设备参数:装煤车走形电机YZP22 5M_3，22千瓦转速1分钟727转。

托板给煤电机WZP355L1_10，,110千瓦转速1分钟579转。

卷扬机YZ160L-8，7.5千瓦转速1分钟705转，给料机YZ160M-6，5.5千瓦转速1分钟930转，捣固机YZ200L-6，22千瓦转速1分钟943转。

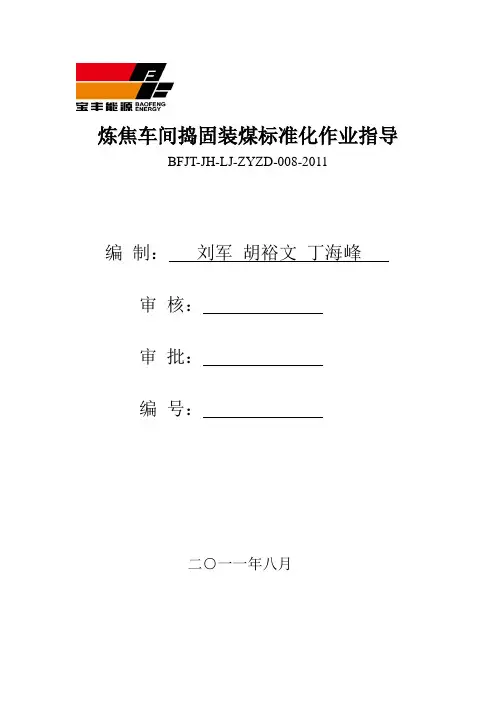

炼焦车间捣固装煤标准化作业指导BFJT-JH-LJ-ZYZD-008-2011编制：刘军胡裕文丁海峰审核：审批：编号：二○一一年八月一、目的指导和规范捣固装煤岗位的生产操作。

二、适用范围本规程适用于炼焦车间生产运行工段捣固装煤岗位。

三、术语/定义1、结焦时间：煤料结焦过程中在炭化室内停留的时间，即是指由装煤时间至推焦时间的间隔。

2、周转时间：某一炭化室从推焦（装煤）至下一次推焦（装煤）的时间间隔。

3、推焦时间：推焦杆头接触焦饼表面开始进行推焦操作的时间。

捣固时间：装煤车空煤箱中心正对捣固机捣固锤中心至煤箱捣固满后符合煤量要求允许走行的时间间隔。

5、装煤操作时间：装煤车打开煤箱挡板至托煤板离开炉门的时间间隔。

6、全炉操作时间：在一个周转时间内，各段操作时间之和。

7、炭化室处理时间：炭化室从推焦时间至装煤时间的间隔。

8、推焦电流：指推焦时焦饼移动过程中的最大电流。

9、推焦串序：焦炉各个炭化室依次装煤、出焦的次序叫推焦串序。

10、单炉操作时间：相邻出炉号从推焦（装煤）到推焦（装煤）的时间间隔。

11、膨胀压力：因炭化室底面和上面及靠近炉墙位置温度较高使得煤料的周围形成塑性层，象一个膜袋，膜袋内的煤热解产生气态产物使膜袋膨胀，通过半焦层及焦炭层向炭化室两侧施加压力。

12、推焦计划系数（K1）：指推焦计划表中计划结焦时间与规定结焦时间相吻合的程度，计算公式如下：K1=（M-A1）/M式中：M——班计划出炉数。

A1——计划与规定结焦时间相差±10分钟以上的炉数13、推焦执行系数（K2）：用以评定每班按推焦计划实际执行的情况，计算公式如下：K2=（N－A2）/ N式中：N——本班实际推焦炉数。

A2——实际推焦时间超过计划推焦时间±5分钟以上的炉数14、推焦系数（K3）：用以评价焦化厂炼焦作业区在遵守规定结焦时间方面的管理水平，计算公式如下：K3= K1×K2四、岗位职责捣固岗位职责：1、在工段长、机侧组长的领导下进行工作，执行其工作指令。

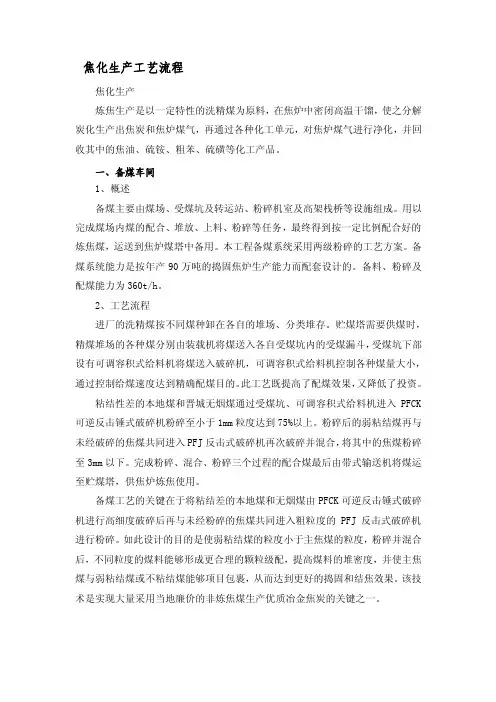

焦化生产工艺流程焦化生产炼焦生产是以一定特性的洗精煤为原料，在焦炉中密闭高温干馏，使之分解炭化生产出焦炭和焦炉煤气，再通过各种化工单元，对焦炉煤气进行净化，并回收其中的焦油、硫铵、粗苯、硫磺等化工产品。

一、备煤车间1、概述备煤主要由煤场、受煤坑及转运站、粉碎机室及高架栈桥等设施组成。

用以完成煤场内煤的配合、堆放、上料、粉碎等任务，最终得到按一定比例配合好的炼焦煤，运送到焦炉煤塔中备用。

本工程备煤系统采用两级粉碎的工艺方案。

备煤系统能力是按年产90万吨的捣固焦炉生产能力而配套设计的。

备料、粉碎及配煤能力为360t/h。

2、工艺流程进厂的洗精煤按不同煤种卸在各自的堆场、分类堆存。

贮煤塔需要供煤时，精煤堆场的各种煤分别由装载机将煤送入各自受煤坑内的受煤漏斗，受煤坑下部设有可调容积式给料机将煤送入破碎机，可调容积式给料机控制各种煤量大小，通过控制给煤速度达到精确配煤目的。

此工艺既提高了配煤效果，又降低了投资。

粘结性差的本地煤和晋城无烟煤通过受煤坑、可调容积式给料机进入PFCK 可逆反击锤式破碎机粉碎至小于1mm粒度达到75%以上。

粉碎后的弱粘结煤再与未经破碎的焦煤共同进入PFJ反击式破碎机再次破碎并混合，将其中的焦煤粉碎至3mm以下。

完成粉碎、混合、粉碎三个过程的配合煤最后由带式输送机将煤运至贮煤塔，供焦炉炼焦使用。

备煤工艺的关键在于将粘结差的本地煤和无烟煤由PFCK可逆反击锤式破碎机进行高细度破碎后再与未经粉碎的焦煤共同进入粗粒度的PFJ反击式破碎机进行粉碎。

如此设计的目的是使弱粘结煤的粒度小于主焦煤的粒度，粉碎并混合后，不同粒度的煤料能够形成更合理的颗粒级配，提高煤料的堆密度，并使主焦煤与弱粘结煤或不粘结煤能够项目包裹，从而达到更好的捣固和结焦效果。

该技术是实现大量采用当地廉价的非炼焦煤生产优质冶金焦炭的关键之一。

二、焦化车间1、概述炼焦车间主要由2×45孔550-D型，炭化室高5.5m蓄热室式捣固焦炉，双联火道、废气循环、下喷、单热式焦炉及配套设施组成。

炼焦工艺流程图

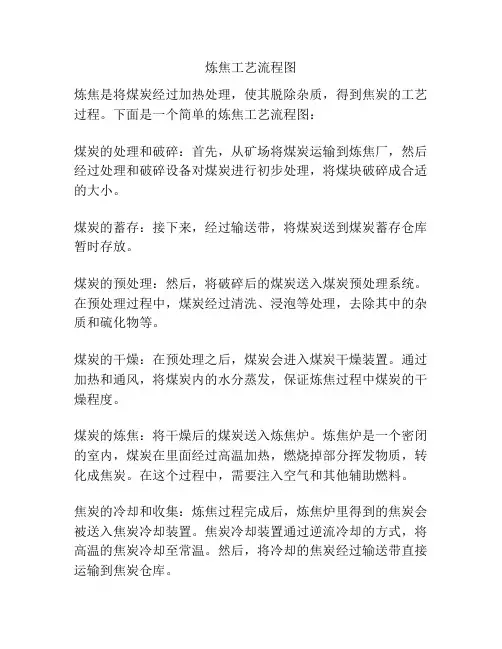

炼焦是将煤炭经过加热处理，使其脱除杂质，得到焦炭的工艺过程。

下面是一个简单的炼焦工艺流程图：
煤炭的处理和破碎：首先，从矿场将煤炭运输到炼焦厂，然后经过处理和破碎设备对煤炭进行初步处理，将煤块破碎成合适的大小。

煤炭的蓄存：接下来，经过输送带，将煤炭送到煤炭蓄存仓库暂时存放。

煤炭的预处理：然后，将破碎后的煤炭送入煤炭预处理系统。

在预处理过程中，煤炭经过清洗、浸泡等处理，去除其中的杂质和硫化物等。

煤炭的干燥：在预处理之后，煤炭会进入煤炭干燥装置。

通过加热和通风，将煤炭内的水分蒸发，保证炼焦过程中煤炭的干燥程度。

煤炭的炼焦：将干燥后的煤炭送入炼焦炉。

炼焦炉是一个密闭的室内，煤炭在里面经过高温加热，燃烧掉部分挥发物质，转化成焦炭。

在这个过程中，需要注入空气和其他辅助燃料。

焦炭的冷却和收集：炼焦过程完成后，炼焦炉里得到的焦炭会被送入焦炭冷却装置。

焦炭冷却装置通过逆流冷却的方式，将高温的焦炭冷却至常温。

然后，将冷却的焦炭经过输送带直接运输到焦炭仓库。

废气的处理：在炼焦过程中产生的废气需要进行处理。

废气处理设备主要包括除尘器、脱硫器等，用于去除废气中的颗粒物和有害气体，保证排放符合环保要求。

炉渣的处理：炼焦过程中产生的炉渣需要进行处理。

炉渣处理设备主要包括磁选机、破碎机等，将炉渣进行分离和破碎处理，得到可循环利用的物料。

通过以上工艺流程，我们可以将煤炭转化为焦炭，并对产生的废气和炉渣进行处理，最大限度地利用资源和保护环境。

当然，具体的炼焦工艺流程还可能会因不同的炼焦设备和工艺技术而有所不同，但总体上仍然遵循类似的步骤。

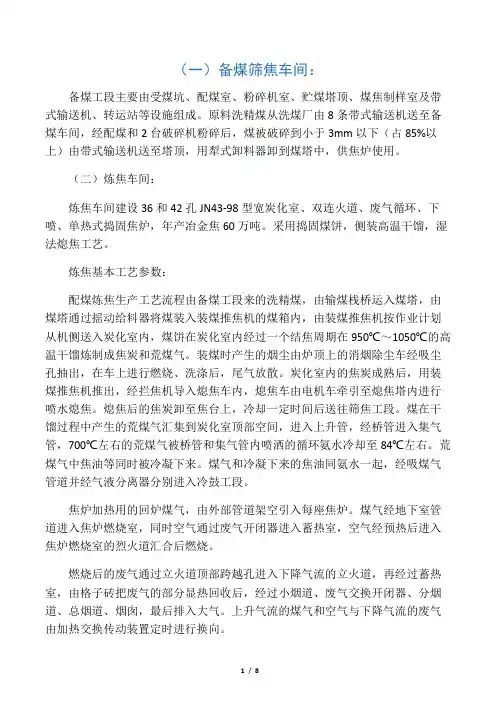

（一）备煤筛焦车间：备煤工段主要由受煤坑、配煤室、粉碎机室、贮煤塔顶、煤焦制样室及带式输送机、转运站等设施组成。

原料洗精煤从洗煤厂由8条带式输送机送至备煤车间，经配煤和2台破碎机粉碎后，煤被破碎到小于3mm以下（占85%以上）由带式输送机送至塔顶，用犁式卸料器卸到煤塔中，供焦炉使用。

（二）炼焦车间：炼焦车间建设36和42孔JN43-98型宽炭化室、双连火道、废气循环、下喷、单热式捣固焦炉，年产冶金焦60万吨。

采用捣固煤饼，侧装高温干馏，湿法熄焦工艺。

炼焦基本工艺参数：配煤炼焦生产工艺流程由备煤工段来的洗精煤，由输煤栈桥运入煤塔，由煤塔通过摇动给料器将煤装入装煤推焦机的煤箱内，由装煤推焦机按作业计划从机侧送入炭化室内，煤饼在炭化室内经过一个结焦周期在950℃～1050℃的高温干馏炼制成焦炭和荒煤气。

装煤时产生的烟尘由炉顶上的消烟除尘车经吸尘孔抽出，在车上进行燃烧、洗涤后，尾气放散。

炭化室内的焦炭成熟后，用装煤推焦机推出，经拦焦机导入熄焦车内，熄焦车由电机车牵引至熄焦塔内进行喷水熄焦。

熄焦后的焦炭卸至焦台上，冷却一定时间后送往筛焦工段。

煤在干馏过程中产生的荒煤气汇集到炭化室顶部空间，进入上升管，经桥管进入集气管，700℃左右的荒煤气被桥管和集气管内喷洒的循环氨水冷却至84℃左右。

荒煤气中焦油等同时被冷凝下来。

煤气和冷凝下来的焦油同氨水一起，经吸煤气管道并经气液分离器分别进入冷鼓工段。

焦炉加热用的回炉煤气，由外部管道架空引入每座焦炉。

煤气经地下室管道进入焦炉燃烧室，同时空气通过废气开闭器进入蓄热室，空气经预热后进入焦炉燃烧室的烈火道汇合后燃烧。

燃烧后的废气通过立火道顶部跨越孔进入下降气流的立火道，再经过蓄热室，由格子砖把废气的部分显热回收后，经过小烟道、废气交换开闭器、分烟道、总烟道、烟囱，最后排入大气。

上升气流的煤气和空气与下降气流的废气由加热交换传动装置定时进行换向。

（三)、煤气净化化产车间是为年产60万吨干全焦炉配套设计,化产车间由冷凝鼓风工段、脱硫工段、硫铵工段、蒸氨工段、粗苯工段、油库工段、生化工段等组成。

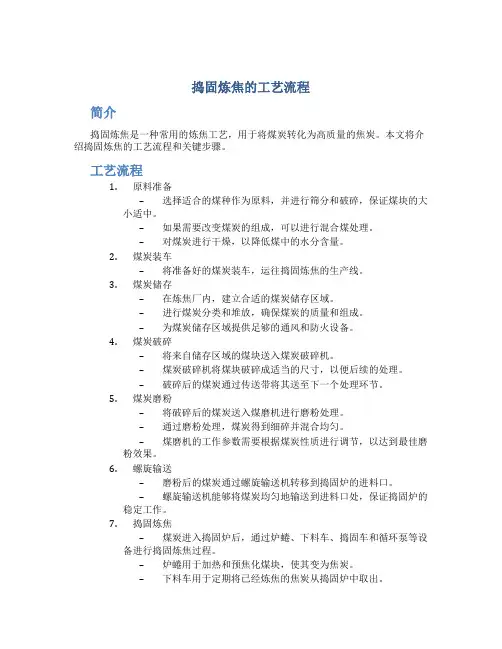

捣固炼焦的工艺流程简介捣固炼焦是一种常用的炼焦工艺，用于将煤炭转化为高质量的焦炭。

本文将介绍捣固炼焦的工艺流程和关键步骤。

工艺流程1.原料准备–选择适合的煤种作为原料，并进行筛分和破碎，保证煤块的大小适中。

–如果需要改变煤炭的组成，可以进行混合煤处理。

–对煤炭进行干燥，以降低煤中的水分含量。

2.煤炭装车–将准备好的煤炭装车，运往捣固炼焦的生产线。

3.煤炭储存–在炼焦厂内，建立合适的煤炭储存区域。

–进行煤炭分类和堆放，确保煤炭的质量和组成。

–为煤炭储存区域提供足够的通风和防火设备。

4.煤炭破碎–将来自储存区域的煤块送入煤炭破碎机。

–煤炭破碎机将煤块破碎成适当的尺寸，以便后续的处理。

–破碎后的煤炭通过传送带将其送至下一个处理环节。

5.煤炭磨粉–将破碎后的煤炭送入煤磨机进行磨粉处理。

–通过磨粉处理，煤炭得到细碎并混合均匀。

–煤磨机的工作参数需要根据煤炭性质进行调节，以达到最佳磨粉效果。

6.螺旋输送–磨粉后的煤炭通过螺旋输送机转移到捣固炉的进料口。

–螺旋输送机能够将煤炭均匀地输送到进料口处，保证捣固炉的稳定工作。

7.捣固炼焦–煤炭进入捣固炉后，通过炉蜷、下料车、捣固车和循环泵等设备进行捣固炼焦过程。

–炉蜷用于加热和预焦化煤块，使其变为焦炭。

–下料车用于定期将已经炼焦的焦炭从捣固炉中取出。

–捣固车用于将焦炭在炼焦过程中形成的灰分和炉渣清除。

–循环泵用于循环引入气体，维持炼焦过程中的合适温度和压力。

8.焦炭冷却–通过焦炭冷却设备，将炼焦后的焦炭冷却到室温。

–冷却过程中，焦炭表面的焦油将被冷凝和回收，以减少环境污染。

9.焦炭筛分–冷却后的焦炭送入焦筛，根据焦炭粒度要求进行筛分。

–通过筛分，得到不同粒度的焦炭产品。

10.焦炭贮存和运输–将筛分后的焦炭储存到焦堆区域。

–为焦堆区域提供足够的通风和防火设备，以确保焦炭的质量和安全储存。

–将焦炭装车，运往客户或其他加工厂。

小结捣固炼焦是一种重要的炼焦工艺，通过精细的工艺流程和关键步骤，将煤炭转化为高质量的焦炭产品。

捣固炼焦工艺流程炼焦工艺是将煤转化为焦炭的过程，主要用于冶金行业中的高炉炼铁。

炼焦工艺的基本流程包括煤炭的破碎、筛分、预处理、炉料配制、装炉和炼焦等环节。

下面将详细介绍捣固炼焦工艺的流程。

1.煤炭的破碎和筛分：煤炭通常是在矿井中开采出来的，经过破碎设备进行初步破碎，将煤块变为适合炼焦的煤粉。

然后，煤粉经过筛分设备进行分级，按照颗粒大小分为不同粒度的煤炭。

2.预处理：煤粉往往含有一定的杂质，如硫、灰分等，这些杂质会对炼焦工艺产生不良影响。

因此，在进一步处理之前，需要对煤粉进行预处理，去除其中的杂质。

常用的预处理方法包括磁选、洗选、浮选等。

3.炉料配制：炉料配制是根据炉内燃烧要求和炉况来确定煤炭的配比和粒度。

综合考虑各种因素，确定每种煤炭的配比，并进行混合。

通常情况下，需要将多种煤炭按照一定比例混合，以达到理想的炉料配制。

4.装炉：装炉是将炼焦炉的炉料装入炉腔中的过程。

炼焦炉通常是由多层炉层组成的，上部是煤气区，中部是燃烧区，下部是焦炭层。

根据炉腔的大小和形状，按照一定的方式将煤炭料装入炉腔，以保证炉内的空气和煤炭充分接触，达到良好的燃烧效果。

5.炼焦：炼焦即是将炉料在炉内进行化学反应，将煤炭转化为焦炭。

整个炼焦过程分为干馏阶段和焦化阶段。

干馏阶段主要是通过加热，使煤炭中的挥发分得以释放出来，并收集和利用产生的煤气。

焦化阶段则是煤炭的高温燃烧和结焦，以产生固定碳，形成焦炭。

6.焦炭的处理和运输：炼焦完成后，需要对焦炭进行处理和运输，以满足冶金行业的需求。

通常将焦炭抽入焦塔进行冷却，然后运输到目标地点。

焦炭通常还需要进行破碎和筛分，以便在高炉中使用。

总结起来，捣固炼焦工艺是将煤炭转化为焦炭的过程，包括煤炭的破碎、筛分、预处理、炉料配制、装炉和炼焦等环节。

炼焦工艺的关键是通过加热和化学反应，使煤炭中的挥发分得以释放出来，并形成焦炭。

这个工艺流程对于冶金行业中的高炉炼铁至关重要，对于提高冶金行业的生产效率和质量具有重要意义。

炼焦生产工艺流程:现代焦炭生产过程分为洗煤、配煤、炼焦和产品处理等工序。

工艺流程图如下：1.洗煤◆原煤在炼焦之前，先进行洗选。

◆目的是降低煤中所含的灰分和去除其他杂质。

2.配煤◆将各种结焦性能不同的煤按一定比例配合炼焦。

◆目的是在保证焦炭质量的前提下，扩大炼焦用煤的使用范围，合理地利用国家资源，并尽可能地多得到一些化工产品。

3.炼焦◆将配合好的煤装入炼焦炉的炭化室，在隔绝空气的条件下通过两侧燃烧室加热干馏，经过一定时间，最后形成焦炭。

◆炭化室内成焦过程如图所示。

结焦过程示意图4.炼焦的产品处理◆将炉内推出的红热焦炭送去熄焦塔熄火，然后进行破碎、筛分、分级、获得不同粒度的焦炭产品，分别送往高炉及烧结等用户。

◆熄焦方法有干法和湿法两种。

湿法熄焦是把红热焦炭运至熄焦塔，用高压水喷淋60～90s。

干法熄焦是将红热的焦炭放入熄焦室内，用惰性气体循环回收焦炭的物理热，时间为2～4h。

◆在炼焦过程中还会产生炼焦煤气及多种化学产品。

焦炉煤气是烧结、炼焦、炼铁、炼钢和轧钢生产的主要燃料。

主要工艺设备简介:焦炉简介:现代焦炉炉体由炭化室、燃烧室和蓄热室三个主要部分构成。

一般，炭化室宽0.4～0.5m、长10～17m、高4～7.5m,顶部设有加煤孔和煤气上升管(在机侧或焦侧)，两端用炉门封闭。

燃烧室在炭化室两侧，由许多立火道构成。

蓄热室位于炉体下部，分空气蓄热室和贫煤气蓄热室。

焦炉系统中常用的控制设备：PLC、变频器、组态软件、电动机、断路器、接触器、按钮、温度仪表等等。

捣固焦炉简介:捣固焦泛指采用捣固炼焦技术在捣固焦专用炉型内生产出的焦炭，这种专用炉型即捣固焦炉。

捣固炼焦技术是一种可根据焦炭的不同用途，配入较多的高挥发分煤及弱粘结性煤，在装煤推焦车的煤箱内用捣固机将已配合好的煤捣实后，从焦炉机侧推入炭化室内进行高温干馏的炼焦技术。

熄焦车（或干法熄焦装置）接受推出的赤热焦炭，运到熄焦塔内喷水（或运到干法熄焦装置用惰性气体将余热导走发电或补充管网的蒸汽），将赤热焦炭熄灭，然后卸在凉焦台上冷却。

捣固炼焦工艺流程引言捣固炼焦工艺是炼焦厂中的一项重要工艺，能够提高炼焦炉的利用率和焦炭的质量。

本文将介绍捣固炼焦工艺的基本流程和关键步骤。

工艺概述捣固炼焦是指在炼焦炉装料过程中，通过捣固来提高装料密度，减少气孔率，增加焦炭的机械强度和化学反应活性，从而提高焦炭的质量和产量。

捣固炼焦工艺的主要目标是提高炼焦效率、降低焦炭强度、改善焦煤的配合比例、提高炼焦质量、增加焦炉温度和改善炉渣排放等。

工艺流程捣固炼焦工艺流程一般包括以下几个步骤：1. 原料准备捣固炼焦的原料主要是焦煤和焦炭，通过混合不同种类和粒度的焦煤和焦炭，以达到最佳的配合比例。

在此过程中，需要进行焦煤的筛分、破碎和研磨等处理，以保证原料的质量和颗粒大小的均匀性。

2. 捣固设备准备捣固设备主要包括捣固机、输送机和控制系统等。

捣固机是实现捣固工艺的主要设备，通过独特的工作机构和工作原理，能够实现对料船内焦炭的捣固和压实。

输送机是将原料从料仓输送到捣固机的设备，而控制系统则是对捣固工艺进行监控和控制的关键。

3. 捣固工艺操作捣固工艺的操作过程一般包括如下几个步骤：3.1 上料将准备好的焦炭和焦煤原料通过输送机投入到炼焦炉料仓中，保证料仓内的原料充实。

3.2 捣固打开捣固机的开关，启动捣固机。

捣固机通过高速旋转的摆锤和摇臂等工作部件，使焦炭得到充分的碰击和压实，从而提高其密度和机械强度。

3.3 输送捣固机将捣固后的焦炭从料船中取出，并通过输送机运送到下道工序，如焦炉入炉等。

3.4 清理清理捣固机内部的渣滓和残留物，保持设备的清洁和正常运行。

3.5 检查和维护对捣固设备进行定期检查和维护，确保设备的正常运行和减少故障发生。

工艺优点捣固炼焦工艺的主要优点包括： - 提高焦炭的密度和机械强度，减少气孔率； - 排放炉渣的化学反应活性增加，提高冶金炉炉渣的质量； - 提高焦炉温度，改善焦炉热效率； - 减少焦炉煤气的排放，降低环境污染； - 改善焦炭的质量和产量。

焦化厂生产工艺流程捣固焦是采用捣固炼焦技术在专用炉型内生产出的焦炭。

捣固炼焦技术是根据焦炭的不同用途，配入较多的高挥发份煤及弱粘结性煤，在装煤推焦车的煤箱内用捣固机将已配合好的煤捣实后，从焦炉机侧推入炭化室内进行高温干馏的炼焦技术。

采用侧装煤。

而我们普通的则是采用顶装技术，将煤从煤塔装入焦炉。

焦化厂主要生产车间：备煤车间、炼焦车间、煤气净化车间及其公辅设施等，各车间主要生产设施如下表所示：3、炼焦的重要意义由高温炼焦获得的焦炭可以可供高炉炼钢、铸成、气化和化工等工业部门做为燃料和原料；炼焦过程中获得的电炉煤气经废旧、精制可以获得各种芳香烃和杂环混合物，可供合成纤维、医药、染料、涂料和国防等工业搞原料；经净化后的焦炉煤气既是低热值燃料，也就是合成氨、制备燃料和一系列有机合成工业的原料。

因此，高温炼焦不仅就是煤综合利用的重要途径，也就是冶金工业的关键共同组成成分。

五、原料煤的准备对备煤车间的生产任务就是给炼焦车间提供更多数量充裕、质量符合建议的协调煤。

其工艺流程为：原料煤→受到煤坑→煤场→阵槽→分体式煤盘→粉碎机→煤塔。

1、煤的接收与储存原料厂去的煤用螺旋滚煤机把煤卸到料仓里，当扇型小车打开料仓开口后，用皮带把煤料运往规定边线。

特别注意：每个料仓一次就可以盛载同一种类别的煤。

当需要哪种煤时，用堆取料机通过皮带把煤输送到斗槽里，斗槽里的煤再次通过皮带送向配煤盘按要求进行配煤。

在步入粉碎机之前，一部分达至原料煤细度的煤轻易由皮带运往煤塔，另一部分未达标的由制砂工段运到的协调煤则先经除铁装置将煤料中的铁件吸净后步入粉碎机，再由皮带运往煤塔。

在四海焦化厂的配煤车间用的就是对称锤式粉碎机，在粉碎机旁还建有除尘装置。

4、备煤车间设备简介螺旋滚煤机：转动机构、提高机构、跑行机构、机架。

堆取料机：取料机构、回转机构、变幅机构、悬臂皮带机、尾车、走行机构。

阵槽；14个。

配煤盘：圆盘、刮料机、加减套筒、减速机、电机。

粉碎机：转子、锤头。

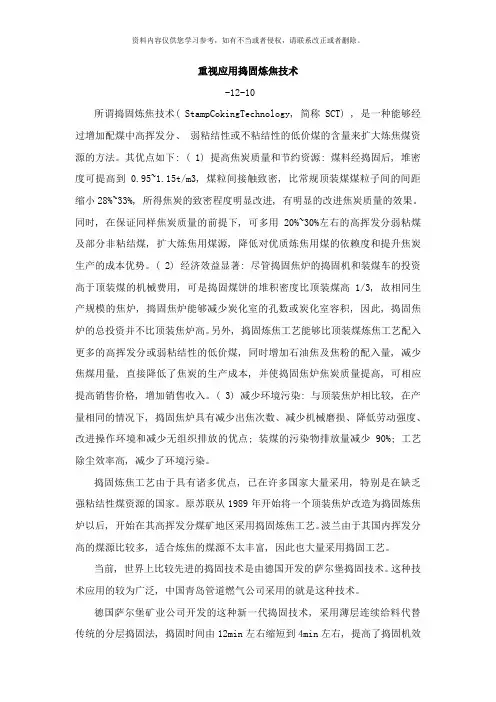

重视应用捣固炼焦技术2009-12-10所谓捣固炼焦技术（StampCokingTechnology，简称SCT），是一种能够通过增加配煤中高挥发分、弱粘结性或不粘结性的低价煤的含量来扩大炼焦煤资源的方法。

其优点如下：（1）提高焦炭质量和节约资源：煤料经捣固后，堆密度可提高到0.95~1.15t/m3，煤粒间接触致密，比常规顶装煤煤粒子间的间距缩小28%~33%，所得焦炭的致密程度明显改善，有明显的改善焦炭质量的效果。

同时，在保证同样焦炭质量的前提下，可多用20%~30%左右的高挥发分弱粘煤及部分非粘结煤，扩大炼焦用煤源，降低对优质炼焦用煤的依赖度和提升焦炭生产的成本优势。

（2）经济效益显著：尽管捣固焦炉的捣固机和装煤车的投资高于顶装煤的机械费用，但是捣固煤饼的堆积密度比顶装煤高1/3，故相同生产规模的焦炉，捣固焦炉可以减少炭化室的孔数或炭化室容积，因此，捣固焦炉的总投资并不比顶装焦炉高。

此外，捣固炼焦工艺可以比顶装煤炼焦工艺配入更多的高挥发分或弱粘结性的低价煤，同时增加石油焦及焦粉的配入量，减少焦煤用量，直接降低了焦炭的生产成本，并使捣固焦炉焦炭质量提高，可相应提高销售价格，增加销售收入。

（3）减少环境污染：与顶装焦炉相比较，在产量相同的情况下，捣固焦炉具有减少出焦次数、减少机械磨损、降低劳动强度、改善操作环境和减少无组织排放的优点；装煤的污染物排放量减少90%；工艺除尘效率高，减少了环境污染。

捣固炼焦工艺由于具有诸多优点，已在许多国家大量采用，特别是在缺乏强粘结性煤资源的国家。

原苏联从1989年开始将一个顶装焦炉改造为捣固炼焦炉以后，开始在其高挥发分煤矿地区采用捣固炼焦工艺。

波兰由于其国内挥发分高的煤源比较多，适合炼焦的煤源不太丰富，因此也大量采用捣固工艺。

目前，世界上比较先进的捣固技术是由德国开发的萨尔堡捣固技术。

这种技术应用的较为广泛，我国青岛管道燃气公司采用的就是这种技术。

德国萨尔堡矿业公司开发的这种新一代捣固技术，采用薄层连续给料代替传统的分层捣固法，捣固时间由12min左右缩短到4min 左右，提高了捣固机效率，并有效控制了煤饼装炉时的烟尘。

焦化企业生产工艺流程编号：LZH/JYQX-HP01b-2020作者：玖月琼兮2020年8月工艺流程说明1洗煤车间备煤车间包括洗煤、煤的堆存、配煤、粉碎和输送等工段。

●洗煤厂炼焦所需的外购煤经输送带传输至洗煤机，经过三次脱水震动，水冲洗、沉淀、筛选，根据比重不同，筛选出洗精煤，矸石和泥煤也随之分离出来，然后分别堆放外售。

洗煤厂工艺如下：原料煤−−→−输送带↓蓄水池●煤堆场洗煤厂洗出的精煤运至煤堆场，由推土机或装载机将煤卸到地下受煤槽中，用圆盘给料机配煤。

配好的煤通过皮带机送到粉碎室，粉碎后的煤通过胶带机送入焦炉煤塔中，保证焦炉的正常生产。

炼焦煤由本地矿区及外省各煤矿购进，从外省煤矿购进的煤用火车运进厂内，经卸料槽用皮带运至洗煤厂，汽车可直接运送至洗煤厂。

本地精煤由矿区各洗煤厂汽运至精煤堆场。

该公司现有60万吨洗煤厂一座，每年可生产精煤45万吨。

煤场主要用于贮存各种炼焦煤。

炼焦煤从洗煤厂运入贮煤场时含水份较大，在煤场经过一段时间的控水贮存后，水份在10%左右，能够达到煤质均匀化和脱水的目的；同时保证焦炉连续、均衡生产，并稳定焦炭的质量。

现有煤场设计容量为10000t ，操作容量为8200t 。

按4种煤计算，满足焦炉20天的用煤量。

●地下受配煤坑地下受配煤坑是将各种牌号的炼焦用煤，根据配煤试验确定的配比进行配合，使配合后的煤能够炼出符合质量要求的焦炭，同时合理利用煤炭资源，降低生产成本。

由单斗装载机将煤料装入受煤坑斗槽内，同时由推土机配合作业。

受煤坑内设有四个φ5m 的双曲线斗槽，斗咀下设配煤皮带，可按作业计划要求定量配煤。

●粉碎粉碎机室是将配合后的煤进行粉碎处理，使其细度<3mm 的煤达到80%以上，从而保证装炉煤的粒度均匀，达到提高焦炭质量的目的。

由受配煤机槽来的配合煤经除铁件后，进入粉碎机室进行粉碎。

粉碎机为2台100t/h 的反击式粉碎机，1用1备。

备煤车间工艺流程见图3-1。

炼焦用煤火车 洗煤厂 煤堆场 配煤 粉碎 备煤塔 焦炉图3-1 备煤车间工艺流程简图2炼焦、熄焦车间炼焦焦炉采用70型和66-4型焦炉。
