捣鼓焦技术

焦化生产工艺捣固焦是采用捣固炼焦技术在专用炉型内生产出的焦炭。

捣固炼焦技术是根据焦炭的不同用途，配入较多的高挥发份煤及弱粘结性煤，在装煤推焦车的煤箱内用捣固机将已配合好的煤捣实后，从焦炉机侧推入炭化室内进行高温干馏的炼焦技术。

采用侧装煤。

而我们普通的则是采用顶装技术，将煤从煤塔装入焦炉。

焦化厂主要生产车间：备煤车间、炼焦车间、煤气净化车间及其公辅设施等，各车间主要生产设施如下表所示：3、炼焦的重要意义由高温炼焦得到的焦炭可供高炉冶炼、铸造、气化和化工等工业部门作为燃料和原料；炼焦过程中得到的干馏煤气经回收、精制可得到各种芳香烃和杂环混合物，供合成纤维、医药、染料、涂料和国防等工业做原料；经净化后的焦炉煤气既是高热值燃料，也是合成氨、合成燃料和一系列有机合成工业的原料。

因此，高温炼焦不仅是煤综合利用的重要途径，也是冶金工业的重要组成成分。

五、原料煤的准备备煤车间的生产任务是给炼焦车间提供数量充足、质量合乎要求的配合煤。

其工艺流程为：原料煤→受煤坑→煤场→斗槽→配煤盘→粉碎机→煤塔。

1、煤的接收与储存原料厂来的煤用螺旋卸煤机把煤卸到料仓里，当送料小车开启料仓开口后，用皮带把煤料运到规定位置。

注意：每个料仓一次只能盛放同一种类别的煤。

2、配煤过程当需要哪种煤时，用堆取料机通过皮带把煤输送到斗槽里，斗槽里的煤再次通过皮带送向配煤盘按要求进行配煤。

3、煤的粉碎在进入粉碎机之前，一部分达到原料煤细度的煤直接由皮带运往煤塔，另一部分未达标的由配煤工段运来的配合煤则先经除铁装置将煤料中的铁件吸净后进入粉碎机，再由皮带运往煤塔。

在纵横焦化厂的配煤车间用的是可逆锤式粉碎机，在粉碎机旁还设有除尘装置。

4、备煤车间设备简介螺旋卸煤机：旋转机构、提升机构、走行机构、机架。

堆取料机：取料机构、回转机构、变幅机构、悬臂皮带机、尾车、走行机构。

斗槽；14个。

配煤盘：圆盘、刮料机、加减套筒、减速机、电机。

粉碎机：转子、锤头。

六、炼焦所谓高温炼焦，就是煤在隔绝空气加热到950-1050℃，经过干燥、热解、熔融、黏结、固化、收缩等过程最终得到焦炭。

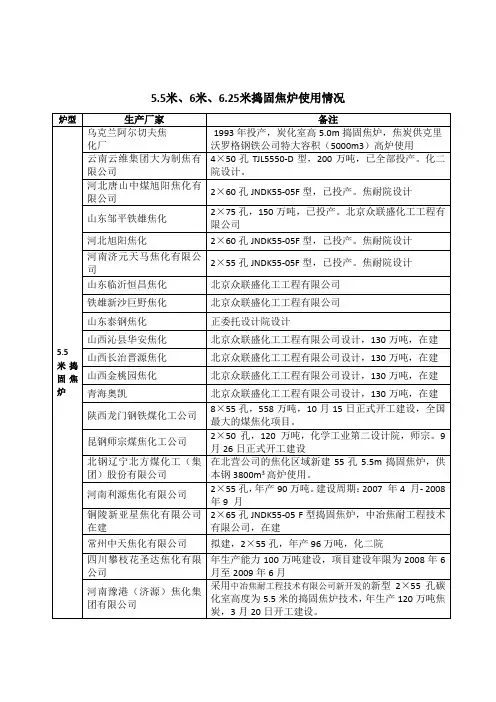

5.5米、6米、6.25米捣固焦炉使用情况6m捣固焦炉中鸿煤化有限公司年产260万吨焦炭项目一期工程建设的2*60孔炭化室高6m大型捣固焦炉，年产干全焦132万吨。

在国内属首座建成投产的6m捣固焦炉于2010年4月15日15时10分2#炭化室开始装煤；16日22时零9分推出第一炉焦炭。

该捣固焦炉炭化室长15980mm；高6000mm;平均宽500mm;锥度30mm;中心距1400mm;焦炉炉墙的极限侧负荷达10kpa ，加热水平高度805mm,采用12孔薄壁格子砖。

煤饼几何尺寸15140/14940*5800*450/430，煤饼体积38.882m3，煤饼高宽比13.18，单孔装干煤量42.22t,单孔产焦量31.67t,焦炉周转时间22.5h,每孔年产干焦炭12330t。

2*60孔捣固焦炉炉组配置60锤捣固机（其中4锤备用），捣固侧装煤车、推焦车2台（左右型各1台），炉顶导烟车2台（其中备用一台），拦焦车、熄焦车、电机车各2台（其中各备用1台），摇动给料机18台。

仅一套30锤固定式捣固机为德国制造进口，其余车辆等机械设备均为国内制造。

采用二轨式除尘拦焦车，设有装煤除尘地面站和推焦除尘地面站。

采用湿法熄焦，预留一套140t/h 干熄焦装置和牵车台位置。

捣固煤塔贮量为3000t.,在焦侧设置一座高125m烟囱，集气管布置在焦侧（焦炉与化产之间安全距离符合2008新版《焦化安全规程》之规定），采用双吸气管。

一组2痤60孔捣固焦炉用硅砖约23450吨6米捣固焦炉1、河南中鸿集团6米捣固焦炉（2号炉已完成炉体砌筑），计划明年1月份烘炉。

目前平煤集团已相对控股了该项目（占41%股权），建设过程已提速，1号炉建设也启动了，已完成炉体耐火砖订货。

武汉科技大学设计研究院设计的，拥有完全自主知识产权，并已得到专利授权。

炭化室中心距1400，炭化室平均宽500，锥度30，其余尺寸与6米顶装差不多，但加热水平做了调整。

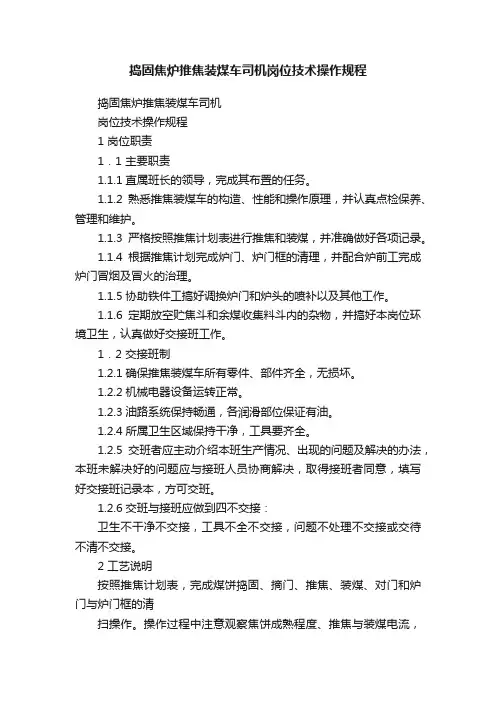

捣固焦炉推焦装煤车司机岗位技术操作规程捣固焦炉推焦装煤车司机岗位技术操作规程1 岗位职责1．1 主要职责1.1.1直属班长的领导，完成其布置的任务。

1.1.2熟悉推焦装煤车的构造、性能和操作原理，并认真点检保养、管理和维护。

1.1.3严格按照推焦计划表进行推焦和装煤，并准确做好各项记录。

1.1.4根据推焦计划完成炉门、炉门框的清理，并配合炉前工完成炉门冒烟及冒火的治理。

1.1.5协助铁件工搞好调换炉门和炉头的喷补以及其他工作。

1.1.6定期放空贮焦斗和余煤收集料斗内的杂物，并搞好本岗位环境卫生，认真做好交接班工作。

1．2 交接班制1.2.1确保推焦装煤车所有零件、部件齐全，无损坏。

1.2.2机械电器设备运转正常。

1.2.3油路系统保持畅通，各润滑部位保证有油。

1.2.4所属卫生区域保持干净，工具要齐全。

1.2.5交班者应主动介绍本班生产情况、出现的问题及解决的办法，本班未解决好的问题应与接班人员协商解决，取得接班者同意，填写好交接班记录本，方可交班。

1.2.6交班与接班应做到四不交接：卫生不干净不交接，工具不全不交接，问题不处理不交接或交待不清不交接。

2 工艺说明按照推焦计划表，完成煤饼捣固、摘门、推焦、装煤、对门和炉门与炉门框的清扫操作。

操作过程中注意观察焦饼成熟程度、推焦与装煤电流，并确保炉门敞开时间在十分钟以内。

3 技术要求3.1推焦电流最大不超过500 A，装煤电流最大不超过250 A。

3.2炉门敞开时间一般不应超过十分钟。

3.3单炉操作时间为23分钟。

3.4煤饼完好率≥90%。

3.5推焦装煤车司机需准确和及时记录每一个炭化室的推焦时间、装煤时间、推焦电流、装煤电流及一切不正常现象。

4 岗位操作4．1捣固操作：4.1.1接到联络工“开始出焦”信号，根据推焦计划表提前15分钟前往捣固站装煤。

4.1.2推焦装煤开车前，要与捣固站联系，确认正常，得到允许后，开车行驶到捣固站进行定位。

4.1.3确认煤箱等设备正常，达到受煤条件后，联系捣固站开始加煤，并观察煤箱有无开箱等现象。

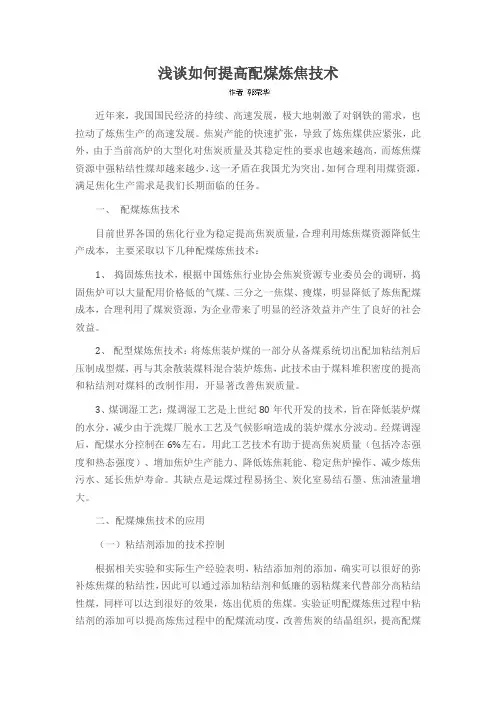

浅谈如何提高配煤炼焦技术近年来，我国国民经济的持续、高速发展，极大地刺激了对钢铁的需求，也拉动了炼焦生产的高速发展。

焦炭产能的快速扩张，导致了炼焦煤供应紧张，此外，由于当前高炉的大型化对焦炭质量及其稳定性的要求也越来越高，而炼焦煤资源中强粘结性煤却越来越少，这一矛盾在我国尤为突出。

如何合理利用煤资源，满足焦化生产需求是我们长期面临的任务。

一、配煤炼焦技术目前世界各国的焦化行业为稳定提高焦炭质量，合理利用炼焦煤资源降低生产成本，主要采取以下几种配煤炼焦技术：1、捣固炼焦技术，根据中国炼焦行业协会焦炭资源专业委员会的调研，捣固焦炉可以大量配用价格低的气煤、三分之一焦煤、瘦煤，明显降低了炼焦配煤成本，合理利用了煤炭资源，为企业带来了明显的经济效益并产生了良好的社会效益。

2、配型煤炼焦技术：将炼焦装炉煤的一部分从备煤系统切出配加粘结剂后压制成型煤，再与其余散装煤料混合装炉炼焦，此技术由于煤料堆积密度的提高和粘结剂对煤料的改制作用，开显著改善焦炭质量。

3、煤调湿工艺：煤调湿工艺是上世纪80年代开发的技术，旨在降低装炉煤的水分，减少由于洗煤厂脱水工艺及气候影响造成的装炉煤水分波动。

经煤调湿后，配煤水分控制在6%左右。

用此工艺技术有助于提高焦炭质量（包括冷态强度和热态强度）、增加焦炉生产能力、降低炼焦耗能、稳定焦炉操作、减少炼焦污水、延长焦炉寿命。

其缺点是运煤过程易扬尘、炭化室易结石墨、焦油渣量增大。

二、配煤煉焦技术的应用（一）粘结剂添加的技术控制根据相关实验和实际生产经验表明，粘结添加剂的添加，确实可以很好的弥补炼焦煤的粘结性，因此可以通过添加粘结剂和低廉的弱粘煤来代替部分高粘结性煤，同样可以达到很好的效果，炼出优质的焦煤。

实验证明配煤炼焦过程中粘结剂的添加可以提高炼焦过程中的配煤流动度，改善焦炭的结晶组织，提高配煤的粘结性。

实际应用时，可以采用改质沥青作为炼焦添加剂，并适当增加配煤中瘦煤和弱粘煤的比例，这样炼出的焦炭，不但质量不低于高粘结性煤所炼的焦炭，相比之下其冷强度与热性质也有一定的改善。

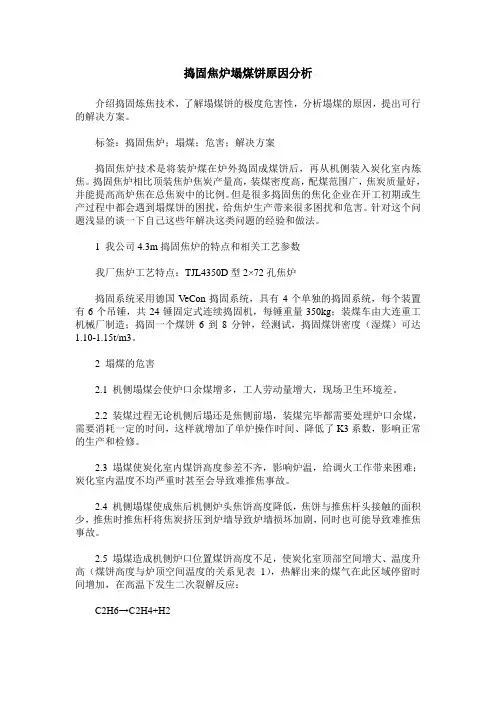

捣固焦炉塌煤饼原因分析介绍捣固炼焦技术，了解塌煤饼的极度危害性，分析塌煤的原因，提出可行的解决方案。

标签：捣固焦炉；塌煤；危害；解决方案捣固焦炉技术是将装炉煤在炉外捣固成煤饼后，再从机侧装入炭化室内炼焦。

捣固焦炉相比顶装焦炉焦炭产量高，装煤密度高，配煤范围广，焦炭质量好，并能提高高炉焦在总焦炭中的比例。

但是很多捣固焦的焦化企业在开工初期或生产过程中都会遇到塌煤饼的困扰，给焦炉生产带来很多困扰和危害。

针对这个问题浅显的谈一下自己这些年解决这类问题的经验和做法。

1 我公司4.3m捣固焦炉的特点和相关工艺参数我厂焦炉工艺特点：TJL4350D型2×72孔焦炉捣固系统采用德国VeCon捣固系统，具有4个单独的捣固系统，每个装置有6个吊锤，共24锤固定式连续捣固机，每锤重量350kg；装煤车由大连重工机械厂制造；捣固一个煤饼6到8分钟，经测试，捣固煤饼密度（湿煤）可达1.10-1.15t/m3。

2 塌煤的危害2.1 机侧塌煤会使炉口余煤增多，工人劳动量增大，现场卫生环境差。

2.2 装煤过程无论机侧后塌还是焦侧前塌，装煤完毕都需要处理炉口余煤，需要消耗一定的时间，这样就增加了单炉操作时间、降低了K3系数，影响正常的生产和检修。

2.3 塌煤使炭化室内煤饼高度参差不齐，影响炉温，给调火工作带来困难；炭化室内温度不均严重时甚至会导致难推焦事故。

2.4 机侧塌煤使成焦后机侧炉头焦饼高度降低，焦饼与推焦杆头接触的面积少，推焦时推焦杆将焦炭挤压到炉墙导致炉墙损坏加剧，同时也可能导致难推焦事故。

2.5 塌煤造成机侧炉口位置煤饼高度不足，使炭化室顶部空间增大、温度升高（煤饼高度与炉顶空间温度的关系见表1），热解出来的煤气在此区域停留时间增加，在高温下发生二次裂解反应：C2H6→C2H4+H2C2H4→CH4+CCH4→C+2H2进而使炭化室顶部、上升管内壁生成大量的石墨，严重可能导致焦饼难推、荒煤气导出不畅、装煤困难等一系列问题，给正常的安全、生产带来了诸多麻烦。

捣固焦用途捣固焦啊，那可是个神奇的东西，就像焦煤界的超级英雄呢！首先，捣固焦在钢铁行业可是个大红人。

它就像钢铁的魔法燃料，往高炉里一放，就像给钢铁的成长注入了超强兴奋剂。

钢铁在它的助力下，就像被施了魔法的小树苗，蹭蹭地茁壮成长，变成各种坚固无比的钢材。

要是没有捣固焦，钢铁的生产就像少了一把关键的钥匙，只能在那干着急，就像饿了的人看着满桌美食却没有筷子一样。

在铸造行业，捣固焦就像是雕塑家手里最得力的刻刀。

那些精美的铸件就像一件件艺术品，捣固焦在熔炉里燃烧，给金属液提供着源源不断的热量，就像一个不知疲倦的小太阳。

它把金属液变得像软软的橡皮泥，任由铸造师把它们塑造成各种复杂又精美的形状，要是没有捣固焦，铸造就会变得像没水的画家想要画画，完全施展不开。

对于化工行业来说，捣固焦就像一个神秘的宝藏。

它能产生各种有用的气体和化学品，就像一个魔法盒子，打开就有惊喜。

它生产出的煤气就像一个勤劳的小邮差，把能量和原料送到化工生产的各个角落，要是没了捣固焦，化工生产就像断了线的风筝，没了方向。

在有色金属冶炼里，捣固焦是个超级助攻手。

它就像一个热情的啦啦队，给有色金属的冶炼过程加油打气。

有色金属在它的热量支持下，像参加比赛的运动员，快速地完成从矿石到纯金属的转变，要是没有捣固焦，这个过程就会变得像蜗牛赛跑，慢得让人着急。

发电行业也离不开捣固焦呢。

它就像发电站的能量小电池，一块接着一块往锅炉里填，产生的热量就像汹涌澎湃的潮水，推动着汽轮机这个大轮子呼呼转，要是没了捣固焦，发电站就像没油的汽车，只能干瞪眼。

在玻璃制造中，捣固焦就像玻璃的温暖小窝。

它提供的热量让玻璃原料在熔炉里欢快地融合，就像一群小伙伴在开派对。

玻璃在捣固焦的热量拥抱下，变得透明又光滑，要是没了捣固焦，玻璃制造就像冬天里没有暖气的房子，冷冷清清，啥也干不成。

陶瓷烧制时，捣固焦是幕后的大功臣。

它像一个耐心的厨师，稳稳地给窑炉提供热量，让陶瓷坯体在里面像接受特训一样，慢慢变得坚硬又漂亮。

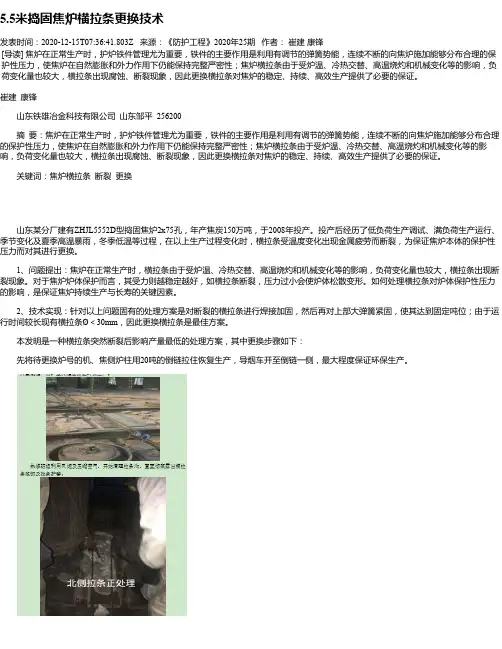

5.5米捣固焦炉横拉条更换技术发表时间：2020-12-15T07:36:41.803Z 来源：《防护工程》2020年25期作者：崔建康锋[导读] 焦炉在正常生产时，护炉铁件管理尤为重要，铁件的主要作用是利用有调节的弹簧势能，连续不断的向焦炉施加能够分布合理的保护性压力，使焦炉在自然膨胀和外力作用下仍能保持完整严密性；焦炉横拉条由于受炉温、冷热交替、高温烧灼和机械变化等的影响，负荷变化量也较大，横拉条出现腐蚀、断裂现象，因此更换横拉条对焦炉的稳定、持续、高效生产提供了必要的保证。

崔建康锋山东铁雄冶金科技有限公司山东邹平 256200摘要：焦炉在正常生产时，护炉铁件管理尤为重要，铁件的主要作用是利用有调节的弹簧势能，连续不断的向焦炉施加能够分布合理的保护性压力，使焦炉在自然膨胀和外力作用下仍能保持完整严密性；焦炉横拉条由于受炉温、冷热交替、高温烧灼和机械变化等的影响，负荷变化量也较大，横拉条出现腐蚀、断裂现象，因此更换横拉条对焦炉的稳定、持续、高效生产提供了必要的保证。

关键词：焦炉横拉条断裂更换山东某分厂建有ZHJL5552D型捣固焦炉2х75孔，年产焦炭150万吨，于2008年投产。

投产后经历了低负荷生产调试、满负荷生产运行、季节变化及夏季高温暴雨，冬季低温等过程，在以上生产过程变化时，横拉条受温度变化出现金属疲劳而断裂，为保证焦炉本体的保护性压力而对其进行更换。

1、问题提出：焦炉在正常生产时，横拉条由于受炉温、冷热交替、高温烧灼和机械变化等的影响，负荷变化量也较大，横拉条出现断裂现象。

对于焦炉炉体保护而言，其受力则越稳定越好，如横拉条断裂，压力过小会使炉体松散变形。

如何处理横拉条对炉体保护性压力的影响，是保证焦炉持续生产与长寿的关键因素。

2、技术实现：针对以上问题固有的处理方案是对断裂的横拉条进行焊接加固，然后再对上部大弹簧紧固，使其达到固定吨位；由于运行时间较长现有横拉条Ø＜30mm，因此更换横拉条是最佳方案。

炼焦生产工艺流程:现代焦炭生产过程分为洗煤、配煤、炼焦和产品处理等工序。

工艺流程图如下：1.洗煤◆原煤在炼焦之前，先进行洗选。

◆目的是降低煤中所含的灰分和去除其他杂质。

2.配煤◆将各种结焦性能不同的煤按一定比例配合炼焦。

◆目的是在保证焦炭质量的前提下，扩大炼焦用煤的使用范围，合理地利用国家资源，并尽可能地多得到一些化工产品。

3.炼焦◆将配合好的煤装入炼焦炉的炭化室，在隔绝空气的条件下通过两侧燃烧室加热干馏，经过一定时间，最后形成焦炭。

◆炭化室内成焦过程如图所示。

结焦过程示意图4.炼焦的产品处理◆将炉内推出的红热焦炭送去熄焦塔熄火，然后进行破碎、筛分、分级、获得不同粒度的焦炭产品，分别送往高炉及烧结等用户。

◆熄焦方法有干法和湿法两种。

湿法熄焦是把红热焦炭运至熄焦塔，用高压水喷淋60～90s。

干法熄焦是将红热的焦炭放入熄焦室内，用惰性气体循环回收焦炭的物理热，时间为2～4h。

◆在炼焦过程中还会产生炼焦煤气及多种化学产品。

焦炉煤气是烧结、炼焦、炼铁、炼钢和轧钢生产的主要燃料。

主要工艺设备简介:焦炉简介:现代焦炉炉体由炭化室、燃烧室和蓄热室三个主要部分构成。

一般，炭化室宽0.4～0.5m、长10～17m、高4～7.5m,顶部设有加煤孔和煤气上升管(在机侧或焦侧)，两端用炉门封闭。

燃烧室在炭化室两侧，由许多立火道构成。

蓄热室位于炉体下部，分空气蓄热室和贫煤气蓄热室。

焦炉系统中常用的控制设备：PLC、变频器、组态软件、电动机、断路器、接触器、按钮、温度仪表等等。

捣固焦炉简介:捣固焦泛指采用捣固炼焦技术在捣固焦专用炉型内生产出的焦炭，这种专用炉型即捣固焦炉。

捣固炼焦技术是一种可根据焦炭的不同用途，配入较多的高挥发分煤及弱粘结性煤，在装煤推焦车的煤箱内用捣固机将已配合好的煤捣实后，从焦炉机侧推入炭化室内进行高温干馏的炼焦技术。

熄焦车（或干法熄焦装置）接受推出的赤热焦炭，运到熄焦塔内喷水（或运到干法熄焦装置用惰性气体将余热导走发电或补充管网的蒸汽），将赤热焦炭熄灭，然后卸在凉焦台上冷却。

焦化生产工艺捣固焦是采用捣固炼焦技术在专用炉型内生产出的焦炭..捣固炼焦技术是根据焦炭的不同用途;配入较多的高挥发份煤及弱粘结性煤;在装煤推焦车的煤箱内用捣固机将已配合好的煤捣实后;从焦炉机侧推入炭化室内进行高温干馏的炼焦技术..采用侧装煤..而我们普通的则是采用顶装技术;将煤从煤塔装入焦炉..焦化厂主要生产车间：备煤车间、炼焦车间、煤气净化车间及其公辅设施等;各车间主要生产设施如下表所示：3、炼焦的重要意义由高温炼焦得到的焦炭可供高炉冶炼、铸造、气化和化工等工业部门作为燃料和原料；炼焦过程中得到的干馏煤气经回收、精制可得到各种芳香烃和杂环混合物;供合成纤维、医药、染料、涂料和国防等工业做原料；经净化后的焦炉煤气既是高热值燃料;也是合成氨、合成燃料和一系列有机合成工业的原料..因此;高温炼焦不仅是煤综合利用的重要途径;也是冶金工业的重要组成成分..五、原料煤的准备备煤车间的生产任务是给炼焦车间提供数量充足、质量合乎要求的配合煤..其工艺流程为：原料煤→受煤坑→煤场→斗槽→配煤盘→粉碎机→煤塔..1、煤的接收与储存原料厂来的煤用螺旋卸煤机把煤卸到料仓里;当送料小车开启料仓开口后;用皮带把煤料运到规定位置..注意：每个料仓一次只能盛放同一种类别的煤..2、配煤过程当需要哪种煤时;用堆取料机通过皮带把煤输送到斗槽里;斗槽里的煤再次通过皮带送向配煤盘按要求进行配煤..3、煤的粉碎在进入粉碎机之前;一部分达到原料煤细度的煤直接由皮带运往煤塔;另一部分未达标的由配煤工段运来的配合煤则先经除铁装置将煤料中的铁件吸净后进入粉碎机;再由皮带运往煤塔..在纵横焦化厂的配煤车间用的是可逆锤式粉碎机;在粉碎机旁还设有除尘装置..4、备煤车间设备简介螺旋卸煤机：旋转机构、提升机构、走行机构、机架..堆取料机：取料机构、回转机构、变幅机构、悬臂皮带机、尾车、走行机构..斗槽；14个..配煤盘：圆盘、刮料机、加减套筒、减速机、电机..粉碎机：转子、锤头..六、炼焦所谓高温炼焦;就是煤在隔绝空气加热到950-1050℃;经过干燥、热解、熔融、黏结、固化、收缩等过程最终得到焦炭..1、炼焦生产工艺流程由备煤车间送来的配合煤装入煤塔;装煤车按作业计划从煤塔取煤;经计量后装入炭化室内..煤料在炭化室内经过一个结焦周期的高温干馏制成焦炭并产生荒煤气..炭化室内的焦炭成熟后;用推焦车推出;经拦焦车导入熄焦车内;并由电机车牵引熄焦车到熄焦塔内进行喷水熄焦..熄焦后的焦炭卸至凉焦台上;冷却一定时间后送往筛焦工段;经筛分按级别贮存待运..煤在炭化室干馏过程中产生的荒煤气汇集到炭化室顶部空间;经过上升管、桥管进入集气管..约700℃左右的荒煤气在桥管内被氨水喷洒冷却至90℃左右..荒煤气中的焦油等同时被冷凝下来..煤气和冷凝下来的焦油等同氨水一起经过吸煤气管送入煤气净化车间..焦炉加热用的焦炉煤气;由外部管道架空引入..焦炉煤气经预热后送到焦炉地下室;通过下喷管把煤气送入燃烧室立火道底部与由废气交换开闭器进入的空气汇合燃烧..燃烧后的废气经过立火道顶部跨越孔进入下降气流的立火道;再经蓄热室;又格子赚把废气的部分显热回收后;经过小烟道、废气交换开闭器、分烟道、总烟道、烟囱排入大气..2、焦炉结构分析焦炉结构的变化与发展主要是为了更好的解决焦饼高向与长向的加热均匀性;节能降耗、降低投资成本;提高经济效益..为了保证焦炭、煤气的质量和产量;不仅需要有合适的配煤比;而且要有良好的外部条件;而合理的焦炉结构就是用来保证外部条件的手段..为此;需从焦炉结构的各个部位加以分析..邯钢焦化厂采用的是JN43-58-Ⅱ型焦炉和JN43-80型焦炉..现代焦炉炉体最上部是炉顶;炉顶之下为相间配置的燃烧室和炭化室;炉体下部有蓄热室和连接蓄热室和燃烧室的斜道区;每个蓄热室下部的小烟道通过交换开闭器与烟道连接..烟道设在焦炉基础内或基础两侧;烟道末端通向烟囱..因此焦炉由三室两区组成;即炭化室、燃烧室、蓄热室、斜道区、炉顶区和基础部分..因为JN43-80型焦炉是在JN43-58-Ⅱ型焦炉的基础上;通过多年的生产实践;进一步完善改进而来的;所以下面以JN43-58-Ⅱ型焦炉为例将焦炉的以上部分做下分析..1炭化室炭化室是接受煤料并对装炉煤料隔绝空气进行干馏焦碳的炉室;一般由硅质耐火材料砌筑而成..炭化室位于两侧燃烧室之间;顶部由3-4个加煤孔;并有1-2个导出干馏煤气的上升管;它的两端为内衬耐火材料的铸铁炉门..JN43-58-Ⅱ型焦炉的炭化室尺寸分为两种宽度;即平均宽为407mm 和450mm两种形式;炭化室全高为4300mm;全长为14080mm;有效长为13350mm;炭化室的有效面积为21.7m3;加热水平高度为800mm..2燃烧室燃烧室位于炭化室两侧;是煤气燃烧的地方;煤气与空气在其中混合燃烧;产生的热量传给炉墙;间接加热炭化室中煤料;对其进行高温干馏..燃烧室一般用硅砖砌筑..JN43-58-Ⅱ型焦炉燃烧室宽度为736mm和693mm包括炉墙;炉墙为厚度为100mm的带舌槽的硅砖砌筑..燃烧室属于双联火道带废气循环式结构;它有28个立火道组成;相邻火道的中心距为480mm;立火道隔墙厚度为130 mm..其中成对的隔墙上部有跨越孔;下部取消了边火道的循环孔;防止了短路..立火道底部的两个斜道区出口设置在燃烧室中心线的两侧;在JN43-58-Ⅱ型焦炉基础上加大边斜道口的断面积;保证了两端炉头的供气量..3蓄热室蓄热室作用就是利用蓄积废气的热量来预热燃烧所需的空气和贫煤气..JN43-58-Ⅱ型焦炉每个炭化室底部有两个蓄热室;一个为煤气蓄热室;另一个为空气蓄热室..它们同时和其侧上放的两个燃烧室相连..燃烧室正下方为主墙;主墙内有垂直砖煤气道;焦炉煤气由地下室煤气与主管经此道送入立火道底部与空气混合燃烧..由于主墙两侧气流导向;中间又有砖煤气道;压差大容易串漏..故砖煤气道系用内径为50mm的管砖;管砖外用带舌槽的异型砖交错砌成厚为270mm的主墙..蓄热室洞宽为321.5mm;内放17层九孔薄壁式格子砖..为使蓄热室长向气流均匀分布;采用扩散式箅子砖;配置不同孔径的扩散或收缩孔型;蓄热室隔墙均用硅砖砌筑;且其内表面衬有黏土砖..4斜道区连接蓄热室和燃烧室的通道为斜道区;它位于蓄热室顶部和燃烧室底部之间;用于导入空气和煤气;并将其分配到每个立火道中;同时排除废气..燃烧室的每个立火道与其相应的斜道相连;当用焦炉煤气加热时;由两个斜道送入空气和导出废气;而焦炉煤气由垂直砖煤气道进入..当用贫煤气加热时;一个斜道送入煤气;另一个斜道送入空气;换向后两个斜道均导出废气..斜道口布置调节砖;在确定斜道断面尺寸时;一般应使斜道口阻力占上升气流斜道总阻力的2/3-3/4；为了保持炉头温度;应使炉头斜道出口断面比中部大50%-60%；斜道口的倾斜角一般不应低于30°;斜道断面逐渐缩小的夹角一般小于7°等等..5基础平台基础平台位于炉体底部;它支撑整个炉体;炉体设施和机械的质量;并把它传到地基上..JN43-58-Ⅱ型焦炉基础为下喷式;又底板、顶板和支柱组成;用钢筋混凝土浇铸而成..为了减轻温度对基础的影响;焦炉砌体的下部与基础平台之间有4-6层红砖..6炉顶区型焦炉炉顶区砌有装煤孔、上升管孔、看火孔、洪炉孔和拉条钩等..炉顶的实心部分由砌炉过程中的废耐火砖砌筑;炉顶表面用耐磨性好、能抵抗雨水侵蚀的缸砖砌筑..3、四大车设备焦炉四大车有：装煤车、推焦车、拦焦车和熄焦车..其中装煤车是在焦炉炉顶上由煤塔取煤并往炭化室装煤的焦炉机械;推焦车的作用是完成启闭机械炉门、推焦、平煤等操作;拦焦车的作用是启闭焦侧炉门将炭化室推出的炉饼通过导焦槽导入熄焦车中以完成出焦操作;熄焦车的作用是用以接受炭化室推出的弘叫;并送往熄焦塔通过水喷洒而将其熄灭;然后再把焦炭卸至凉焦台上..加热煤气供入设备;大型焦炉一般为复热式;可用两种煤气加热;作用是向焦炉输送和调节加压煤气..荒煤气导出设备包括：上升管、桥管、水封阀、集气管、吸气管、焦油盒以及相应的喷洒氨水系统..其作用为：一是将出炉荒煤气顺利导出;不致因炉门刀边附近煤气压力过高而引起冒烟冒火;但又要保持和控制炭化室在整个结焦过程中为正压；二是将出炉荒煤气适度冷却;不致因温度过高而引起设备变形;阻力声高和鼓风、冷凝的负荷增大;但又要保持焦油和氨水良好的流动性..4、熄焦、筛焦过程和设备邯钢焦化厂采用的是湿法熄焦;其熄焦系统包括熄焦塔、喷洒装置、水泵、粉焦沉淀池及粉焦抓钩等..熄焦过程为：熄焦车开进熄焦塔时;利用红外线感受器;接收红焦本身社出的红外线而发出讯号电流;经电流放大触发电路启动熄焦水泵;并借助电子定时装置控制熄焦时间..熄焦时大约有20%的水蒸发;未蒸发的水流入粉焦沉淀池;澄清后的水流入清水池循环利用..熄焦后的焦炭卸至凉焦台上;停放30-40min;使其水分蒸发和冷却;个别尚未全部熄灭的红焦;再人工用水补充熄灭..筛焦按粒度大小将焦炭分为60-80mm、40-60mm、25-40mm、10-25mm、﹤10mm等级别;主要设备有辊轴筛和共振筛..一般大型焦化厂均设有焦仓和筛焦楼;将大于40mm的焦炭用辊轴筛筛出;经胶带机送往块焦仓..辊轴筛下的焦炭经双层振动筛分成其他三级;分别进入仓库..七、炼焦化学产品的回收1、煤气的初冷和焦油的回收1荒煤气的主要成分有净焦炉煤气、水蒸气、煤焦油气、苯族烃、氨、萘、硫化氢、其他硫化物、氰化氢等氰化物、吡啶盐等..回收生产工艺的组成为：焦炉炭化室生成的荒煤气在化学产品回收车间进行冷却、输送、回收煤焦油、氨、硫、苯族烃等化学产品;同时净化煤气..煤气净化车间由冷凝鼓风工段、HPF脱硫工段、硫铵工段、终冷洗苯工段、粗苯蒸馏工段等工段组成;其煤气流程如下：荒煤气→初冷器→电捕焦油器→鼓风机→预冷塔→脱硫塔→喷淋式饱和器→洗终冷塔→洗苯塔→净煤气..回收炼焦化学产品具有重要的意义..煤在炼焦时;除有75%左右变成焦炭外;还有25%左右生成多种化学产品及煤气..来自焦炉的荒煤气;经冷却和用各种吸收剂处理后;可以提取出煤焦油、氨、萘、硫化氢、氰化氢及粗苯等化学产品;并得到净焦炉煤气;氨可以用于制取硫酸铵和无水氨；煤气中所含的氢可用于制造合成氨、合成甲醇、双氧水、环己烷等;合成氨可进一步制成尿素、硝酸铵和碳酸氢铵等化肥；所含的乙烯可用于制取乙醇和三氯乙烷的原料;硫化氢是生产单斜硫和元素硫的原料;氰化氢可用于制取黄血盐钠或黄血盐钾；粗苯和煤焦油都是很复杂的半成品;经精制加工后;可得到的产品有：二硫化碳、苯、甲苯、三甲苯、古马隆、酚、甲酚和吡啶盐及沥青等;这些产品有广泛的用途;是合成纤维、塑料、染料、合成橡胶、医药、农药、耐辐射材料、耐高温材料以及国防工业的重要原料..来自焦炉82℃的荒煤气;与焦油和氨水沿吸煤气管道至气夜分离器;气夜分离后荒煤气由上部出来;进入横管式初冷器分两段冷却..上段用循环水;下段用低温水将煤气冷却到21-22℃..由横管式初冷器下部排出的煤气;进入电捕焦油器;除掉煤气中夹带的焦油;再由鼓风机压送至脱硫工段..由气夜分离器分离下来的焦油和氨水首先进入机械化氨水澄清槽;在此进行氨水、焦油和焦油渣的分离..上部的氨水流入循环氨水中间槽;再由循环氨水泵送到焦炉集气管喷洒冷却煤气;剩余氨水送至剩余氨水槽..澄清槽下部的焦油靠静压流入焦油分离器;进一步进行焦油和焦油渣的沉降分解;焦油用焦油泵送往油库工段焦油贮槽..机械化氨水澄清槽和焦油分离器底部沉降的焦油渣刮至焦油渣车;定期送往煤场;人工掺入炼焦煤中..进入剩余氨水槽的剩余氨水用剩余氨水泵送入除焦油器;脱除焦油后自流到剩余氨水中间槽;再用剩余氨水中间泵送至硫铵工段剩余蒸氨装置;脱除的焦油自流到地下放空槽..3主要设备的构造及工作原理①离心式鼓风机离心式鼓风机由导叶轮、外壳和安装在轴上的工作叶轮所组成..煤气由鼓风机吸入后做高速旋转于转子的第一个工作叶轮中心;煤气在离心力的作用下被甩到壳体的环形空隙中心处即产生减压;煤气就不断的被吸入;离开叶轮时煤气速度很高;当进入环形空隙中;其动压头一部分转变为静压头;煤气的运动速度减小;并通过导管进入第二个叶轮;产生与第一叶轮相同的作用;煤气的静压头再次被提高..从最后一个叶轮出来的煤气由壳体的环形空隙流入出口连接管被送入压出管路中..焦化厂所采用的离心式鼓风机按输送量大小分为150m3/min、300m3/min、750 m3/min 、1200m3/min等多种规格;产生的总压头为30-35kpa..②横管式初冷器焦化系统生产中煤气横管式初冷器主要结构是包括初冷器壳体、冷却管管束..横管式初冷器壳体是由钢板焊制而成的直立的长方形器体;壳体的前后两侧是初冷器的管板;管板外装有封头..在壳体侧面上、中部有喷洒液接管;顶部为煤气入口;底部有煤气出口..在横管式初冷器的操作中;除了冷却焦炉煤气外;在冷却器顶部及中部喷洒冷凝液;来吸收焦炉煤气中的萘;并冲刷掉冷却管上沉积的萘;从而有效的提高了传热效率..③电捕焦油器电捕焦油器器体是由钢板卷制而成的筒体与器顶封头、器底拱形底组合而成..电捕焦油器的电场有正电极、负电极组合而成..其正极是又钢管制成;其钢管固定在上下管板上;管板与电捕焦油器筒体焊接而成..电场的负极;装在由绝缘箱垂下杆悬拉的吊架上;其吊杆吊架均有不锈钢制成;吊杆上装着阻力帽以阻止气体冲击绝缘箱..电场负极由不锈钢制成;电晕极板下悬吊着铅坠;以拉直电晕极;电晕极下部由不锈钢制成的下吊架固定位置;电晕极线分别穿入电场沉淀焦油饿正极钢管中心..2、脱硫工段HPF脱硫法煤气→预冷器→脱硫塔→液封槽→脱硫液反应槽→再生塔→泡沫塔→清夜反应槽鼓风机后的煤气进入预冷塔与塔顶喷洒的循环冷却水逆向接触;被冷至30℃;预冷后的煤气进入脱硫塔;与塔顶喷淋下来的脱硫液逆流接触以吸收煤气中的硫化氢同时吸收煤气中的氨;以补充脱硫液中的碱源..脱硫后煤气被送入硫铵工段..吸收了H2S、HCN的脱硫液自流至反应槽;然后用脱硫液泵送入再生塔;同时自再生塔底部通入压缩空气;使溶液在塔内得到氧化再生..再生后的溶液从塔顶经液位调节器自流回脱硫塔循环使用..浮于再生塔顶部的硫磺泡沫;利用液位差自流入泡沫槽;硫泡沫经泡沫泵送入熔硫釜中;用中压整齐熔硫;清夜流入反应槽;硫磺装袋外销..为避免脱硫液盐类积累影响脱硫效果;排出少量废液送往配煤..3、硫铵工段喷淋式饱和器生产硫铵由脱硫及硫回收工段送来的煤气经预热器进入喷淋式硫铵饱和器上段的喷淋室;在此煤气与循环母液充分接触;使其中氨被母液吸收;然后经硫铵饱和器内的除酸器分离酸雾后送至洗脱苯工段..在饱和器下部的母液;用母液循环泵连续抽出送至上段进行喷洒;吸收煤气中的氨;并循环搅动母液以改善硫铵的结晶过程..饱和器母液中不断有硫铵结晶生成;用结晶泵将其连同一部分母液送入结晶槽沉降;排放到离心机进行离心分离;滤除母液;得到结晶硫铵..离心分离出来的母液与结晶槽溢流出来的母液一同自流回饱和器..从离心机卸出来的硫铵洁净;由螺旋输送机送至沸腾干燥器..沸腾干燥器所需要的热空气是由送风机将空气送入热风器经蒸汽加热后进行沸腾干燥;干燥后的硫铵进入硫铵储槽;然后由包装磅秤称量、包装送入硫铵仓库..4、终冷洗苯工段自硫铵工段来的煤气;进入终冷塔分二段用循环冷却水与煤气逆向接触冷却煤气;将煤气冷到一定温度送至洗苯塔..同时;在终冷塔上段加入一定碱液;进一步脱除煤气中的H2S..下段排出的冷凝液送至氰污水处理工段;上段排出的含碱冷凝液送至硫铵工段蒸氨塔顶..从终冷塔出来的煤气进入洗苯塔;经贫油洗涤脱除煤气中的粗苯后送往各煤气用户..由粗苯蒸馏工段送来的贫油从洗苯塔的顶部喷洒;与煤气逆向接触吸收煤气中的苯;塔底富油经富油泵送至粗苯蒸馏工段脱苯后循环使用..5、粗苯蒸馏工段从终冷洗苯装置送来的富油进入富油槽;然后用富油泵依次送经油汽换热器、贫富油换热器;再经管式炉加热后进入脱苯塔;在此用再生器来的直接蒸汽进行汽提和蒸馏..塔顶逸出的粗苯蒸汽经油汽换热器、粗苯冷凝冷却器后;进入油水分离器..分出的粗苯进入粗苯回流槽;部分用粗苯回流泵送至塔顶作为回流液;其余进入粗苯中间槽;再用粗苯产品泵送至油库..焦炭在高炉冶炼中的作用:1.发热剂..焦炭在风口前燃烧放出大量热量并产生煤气;煤气在上升过程中将热量传给炉料;使高炉内的各种物理化学反应得以进行..2.还原剂..焦炭燃烧产生的C0及焦炭中的固定碳是铁矿石的还原剂..3.料柱骨架..焦炭在料柱中占1/3～1/2的体积;尤其是在高炉下部高温区只有焦炭是以固体状态存在;它对料柱起骨架作用;高炉下部料柱的透气性完全由焦炭来维持..4.渗碳剂..5.炉料下降提供自由空间..炼焦生产工艺流程:现代焦炭生产过程分为洗煤、配煤、炼焦和产品处理等工序..工艺流程图如下：1.洗煤◆原煤在炼焦之前;先进行洗选..◆目的是降低煤中所含的灰分和去除其他杂质..2.配煤◆将各种结焦性能不同的煤按一定比例配合炼焦..◆目的是在保证焦炭质量的前提下;扩大炼焦用煤的使用范围;合理地利用国家资源;并尽可能地多得到一些化工产品..3.炼焦◆将配合好的煤装入炼焦炉的炭化室;在隔绝空气的条件下通过两侧燃烧室加热干馏;经过一定时间;最后形成焦炭..◆炭化室内成焦过程如图所示..结焦过程示意图4.炼焦的产品处理◆将炉内推出的红热焦炭送去熄焦塔熄火;然后进行破碎、筛分、分级、获得不同粒度的焦炭产品;分别送往高炉及烧结等用户..◆熄焦方法有干法和湿法两种..湿法熄焦是把红热焦炭运至熄焦塔;用高压水喷淋60～90s..干法熄焦是将红热的焦炭放入熄焦室内;用惰性气体循环回收焦炭的物理热;时间为2～4h..◆在炼焦过程中还会产生炼焦煤气及多种化学产品..焦炉煤气是烧结、炼焦、炼铁、炼钢和轧钢生产的主要燃料..焦化专用阀门气动快速煤气切断阀一、用途本系列蝶阀是在吸收国内外先进技术的基础上;根据用户的实际工况设计的新一代快关式蝶阀;适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合..三、结构特点1、采用橡胶密封圈;密封性能好;无泄漏..2、采用双偏心锥面密封结构;具有越关越紧的密封功能及密封副磨损补偿性..3、采用双作用气缸推动;启闭力矩大、动作速度快;阀门启闭迅速;流阻损失小..4、DN≥1400时采用储气装置及双电磁阀控制DN≥1800时;来保证阀门快速动作时的气体供给..5、气缸采用缓冲设计;防止阀门快速启闭时的强力冲击而缩短阀门的使用寿命..6、气缸上装有消声器;以减小噪音对环境的污染..扇形盲板阀系列一、用途本系列手动、气动、液动、电动、电动推杆扇形盲板阀适用于高炉除尘及冷却系统煤气进、出口管线上;作为煤气介质的可靠隔断装置;也可用于焦化厂煤气管线煤气加压站等其它管线上..二、执行标准GB6222工业企业煤气安全规程GB9115钢制管法兰GB/T13927通风阀门压力试验三、结构特点1、采用扇形结构;阀门启闭作＜90°的回转;启闭迅速自操作灵活方便..2、丝杆增力夹紧结构;自锁性好;密封副不会动松开造成介质外漏..3、增加了水冷机构的阀门;最高耐温≤450℃;尤其适用干法除尘及冷却系统..4、配有多种驱动方式可供选择;气动、液动、电动可实现计算机程序控制..5、泄漏率：符合GB/T13927..气动三通煤气切换阀一、用途本产品是煤气回收中理想设备;结构合理轻匚密封可靠;操作方便;耐结尘性好;寿命长;采用气压传动;装有阀位信号输出元件;可远程集中控制..应用场合;转炉煤气回收装置中;控制煤气的回收与散放..二、结构简图三、主要性能参数四、结构特点1、本体部分：主要由三通体和结构与性能完全相同的两只蝶阀组成;蝶阀主要由阀体、阀板、阀杆、密封圈等组成..2、执行机构：主要由气缸摇臂、连杆、气动控制箱及限位行程开关等组成..3、机械联系：动力气缸和连杆机构保证了两只蝶阀运动切换的准确同步动作;当蝶阀的蝶板一只全开时;另一只恰好全关;这种机械联锁;在煤气回收中具有特殊的重量性..4、本三通阀门可根据用户要求调整两个蝶阀位置;此时尺寸L为L-LO;尺寸L1为L1+LO..五、主要零件材料Y型焦化装置专用阀一、概述Y型焦化装置专用阀是集闸阀、金属密封球阀的长处于一身的焦化装置专用阀门..该阀门优点为流阻小、密封面间的摩擦力小、耐腐蚀性强、不易结焦；并且他只有一个密封面、加工工艺性好;特别是阀门开启时;是沿45°角方向静摩擦离开阀座即阀杆中心线与介质流动方向成45°夹角;阀。

焦化厂生产工艺流程捣固焦是采用捣固炼焦技术在专用炉型内生产出的焦炭。

捣固炼焦技术是根据焦炭的不同用途，配入较多的高挥发份煤及弱粘结性煤，在装煤推焦车的煤箱内用捣固机将已配合好的煤捣实后，从焦炉机侧推入炭化室内进行高温干馏的炼焦技术。

采用侧装煤。

而我们普通的则是采用顶装技术，将煤从煤塔装入焦炉。

焦化厂主要生产车间：备煤车间、炼焦车间、煤气净化车间及其公辅设施等，各车间主要生产设施如下表所示：3、炼焦的重要意义由高温炼焦获得的焦炭可以可供高炉炼钢、铸成、气化和化工等工业部门做为燃料和原料；炼焦过程中获得的电炉煤气经废旧、精制可以获得各种芳香烃和杂环混合物，可供合成纤维、医药、染料、涂料和国防等工业搞原料；经净化后的焦炉煤气既是低热值燃料，也就是合成氨、制备燃料和一系列有机合成工业的原料。

因此，高温炼焦不仅就是煤综合利用的重要途径，也就是冶金工业的关键共同组成成分。

五、原料煤的准备对备煤车间的生产任务就是给炼焦车间提供更多数量充裕、质量符合建议的协调煤。

其工艺流程为：原料煤→受到煤坑→煤场→阵槽→分体式煤盘→粉碎机→煤塔。

1、煤的接收与储存原料厂去的煤用螺旋滚煤机把煤卸到料仓里，当扇型小车打开料仓开口后，用皮带把煤料运往规定边线。

特别注意：每个料仓一次就可以盛载同一种类别的煤。

当需要哪种煤时，用堆取料机通过皮带把煤输送到斗槽里，斗槽里的煤再次通过皮带送向配煤盘按要求进行配煤。

在步入粉碎机之前，一部分达至原料煤细度的煤轻易由皮带运往煤塔，另一部分未达标的由制砂工段运到的协调煤则先经除铁装置将煤料中的铁件吸净后步入粉碎机，再由皮带运往煤塔。

在四海焦化厂的配煤车间用的就是对称锤式粉碎机，在粉碎机旁还建有除尘装置。

4、备煤车间设备简介螺旋滚煤机：转动机构、提高机构、跑行机构、机架。

堆取料机：取料机构、回转机构、变幅机构、悬臂皮带机、尾车、走行机构。

阵槽；14个。

配煤盘：圆盘、刮料机、加减套筒、减速机、电机。

粉碎机：转子、锤头。

捣固焦参与市场竞争的优势、劣势及展望王在葆对于一个新建的焦化项目，合理选择焦炉炉型是项目的关键。

影响焦炉炉型选择的因素主要有国家产业政策、业主性质、地区煤源、规模与投资等因素。

目前室式炼焦炉就其装煤工艺而言可分为两大类：顶装焦炉和捣固侧装焦炉。

顶装焦炉发展时间长，技术及装备成熟，是我国乃至世界焦炉的主流。

捣固侧装焦炉是最近10年在我国迅速发展起来的，是伴随着我国钢铁工业的大发展而成长起来的，具有明显的中国特色，其发展趋势不可小看。

以下结合××公司的实际情况，就捣固焦参与市场竞争的优势和劣势进行初步评估，并对捣固焦的未来市场走向予以展望。

一、捣固焦的发展概况捣固焦起源于德国，至今已有128年的历史。

我国使用捣固焦炉较早的厂家有：淮南化肥厂、镇江焦化厂、大连化工厂和北台钢铁厂焦化分厂等。

捣固焦炉的炭化室高度从开始的2.8m、3.2m和3.8m逐步向大型化方向发展：●2002年8月，第一座炭化室高4.3m的捣固焦炉在山西临汾同世达焦化厂成功投产（2×50孔）。

●2006年12月，第一座炭化室高5.5m的捣固焦炉在云南曲靖大维焦化厂成功投产（4×55孔）。

●2010年4月，第一座炭化室高6m的捣固焦炉在河南中鸿煤化有限公司成功投产（2×60孔）。

●2009年3月，第一座炭化室高6.25m的捣固焦炉在河北唐山佳华煤化工公司成功投产（4×46孔）。

十年来，随着钢铁工业的快速发展和优质炼焦煤资源的供应紧张，催化加速了我国捣固焦炉的发展。

目前已投产的捣固焦炉已超过400座，捣固焦炉产能在1亿吨左右，这些捣固焦炉（约占97%左右）基本上都是建在独立焦化厂，主要分布在山西、河南、河北和山东以及内蒙宁夏等省区。

捣固焦炭产能已占我国焦炭总产能的30%左右，主要应用于1000m3 以下的高炉以及化工和铸造等方面。

我国1000m3 以下的高炉数量众多，经过几轮的淘汰目前仍然有大约1150座，这些中小高炉主要对焦炭的冷强度M40和M10有一定的要求，对焦炭的热性质(CRI和CSR)没有具体要求，这为捣固焦提供了极为有利的市场，使捣固焦冷强度高和配煤成本低的两大优势得到充分发挥。
