浅谈捣固炼焦

多配贫瘦煤捣固炼焦技术浅析关键词：捣固 配煤 炼焦 1、绪论焦炭是高炉炼铁的主要原料，随着钢铁产量的不断增加，对好的炼焦煤需求量加大。

我国煤炭资源丰富，但炼焦煤贮量有限，能炼焦的是占37%，其中50%以上是高挥发分、粘结性差的气煤。

炼焦煤资源与钢铁供求矛盾，发展炼焦新工艺、新技术，扩大炼焦煤资源是必经出路。

捣固炼焦技术是近年来在生产实践中行有效的扩大炼焦煤煤源的好方法，实践表明，可以用非优质煤作基础煤炼出优质的冶金焦，且投资少、见效快。

灵石县xxx 焦化有限责任公司（以下简称xxxx ）200万吨/年捣固焦项目是由鞍山焦耐院设计的4×72孔JNDK43—99D 型宽炭化室，双联下喷单热式废气循环侧装煤炭化室高4.3米的捣固焦炉，一期100万吨/年已2005年4月25日投产，二期100万吨/年于2006年3月投产，投产后将形成200万吨/年焦碳，焦油6万吨/年，粗苯1.8万吨/年。

2、捣固炼焦技术 2.1原理煤料经捣固后，由于煤粒间的距离缩少，煤料（湿基）堆比重由通常0.70t/m 3提高到0.95-1.15 t/m 3，使入炉煤料粒间隙所需填充液态物的数量相对减少，热解气体产物不易逸出，并增加胶质体的不透气性和膨胀压力，从而可以相对地充分利用煤料的粘结性，增大焦炭气孔壁的强度，使焦炭结构致密，有利于焦炭质量的提高。

2.2工艺流程图1工艺流程中煤九鑫捣固机性能指标见表表1捣固机性能3、配煤原则3.1煤源情况灵石地区主产肥煤、主焦煤、1/3焦煤。

其中肥煤主要分布在英武、南焉、仁义等地，随着山西省煤焦业的发展，优质肥煤储量已日渐枯竭，现存肥煤灰、硫高，洗选困难。

主焦煤分布于两渡、英武等地，普遍内灰高，洗选回收率低，成本偏高，采用重介选煤工艺较适宜，既能保证质量、又能提高回收率。

1/3焦煤分布较广，主要在中煤九鑫周边的段纯、坛镇、王禹、梁家焉以及交口县、汾西县、霍州。

灵石县附近产贫瘦煤多的地方主要集中在太原西山、古交、交城、汾阳、盂县、寿阳、中阳、柳林、沁源等地，以太原西山、古交、交城、沁源居多。

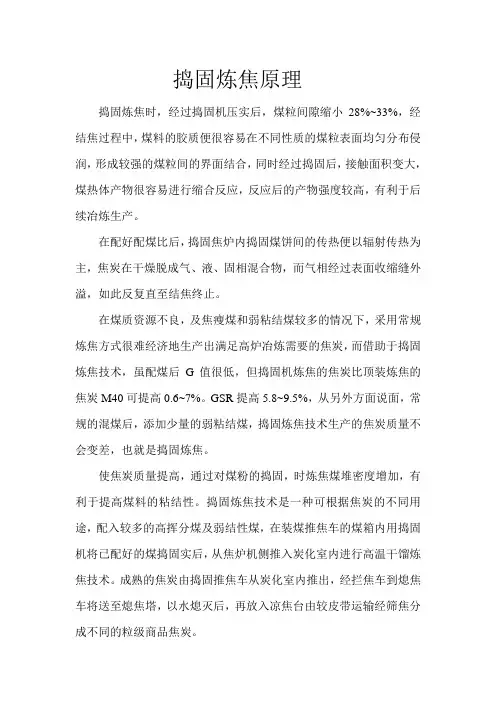

捣固炼焦原理
捣固炼焦时，经过捣固机压实后，煤粒间隙缩小28%~33%，经结焦过程中，煤料的胶质便很容易在不同性质的煤粒表面均匀分布侵润，形成较强的煤粒间的界面结合，同时经过捣固后，接触面积变大，煤热体产物很容易进行缩合反应，反应后的产物强度较高，有利于后续冶炼生产。

在配好配煤比后，捣固焦炉内捣固煤饼间的传热便以辐射传热为主，焦炭在干燥脱成气、液、固相混合物，而气相经过表面收缩缝外溢，如此反复直至结焦终止。

在煤质资源不良，及焦瘦煤和弱粘结煤较多的情况下，采用常规炼焦方式很难经济地生产出满足高炉冶炼需要的焦炭，而借助于捣固炼焦技术，虽配煤后G值很低，但捣固机炼焦的焦炭比顶装炼焦的焦炭M40可提高0.6~7%。

GSR提高5.8~9.5%，从另外方面说面，常规的混煤后，添加少量的弱粘结煤，捣固炼焦技术生产的焦炭质量不会变差，也就是捣固炼焦。

使焦炭质量提高，通过对煤粉的捣固，时炼焦煤堆密度增加，有利于提高煤料的粘结性。

捣固炼焦技术是一种可根据焦炭的不同用途，配入较多的高挥分煤及弱结性煤，在装煤推焦车的煤箱内用捣固机将已配好的煤捣固实后，从焦炉机侧推入炭化室内进行高温干馏炼焦技术。

成熟的焦炭由捣固推焦车从炭化室内推出，经拦焦车到熄焦车将送至熄焦塔，以水熄灭后，再放入凉焦台由较皮带运输经筛焦分成不同的粒级商品焦炭。

捣固焦捣固焦是一种可根据焦炭的不同用途，配入较多的高挥发分煤及弱粘结性煤，在装煤推焦车的煤箱内用捣固机将已配合好的煤捣实后，从焦炉机侧推入炭化室内进行高温干馏的炼焦技术。

捣固炼焦工艺捣固炼焦工艺是在炼焦炉外采用捣固设备, 将炼焦配合煤按炭化室的大小, 捣打成略小于炭化室的煤饼, 将煤饼从炭化室的侧面推入炭化室进行高温干馏。

成熟的焦炭由捣固推焦机从炭化室内推出,经拦焦车、熄焦车将其送至熄焦塔, 以水熄灭后再放到凉焦台, 由胶带运输经筛焦分成不同粒级的商品焦炭。

捣固炼焦的技术优势节约资源降低成本煤饼堆密度由顶装煤炼焦的0. 74 t/ m3 提高到1. 1 t/ m3 ,煤料颗粒间距减小,煤饼堆比重增加,有利于多配入高挥发性煤和弱黏结性煤。

本公司选用40 %的瘦煤、30 %的焦煤和30 %的肥煤生产出了一级冶金焦。

采用捣固炼焦工艺节约了大量不可再生的优质炼焦煤,降低了生产成本。

提高焦炭质量捣固炼焦可以提高焦炭的机械强度和反应后强度,两个月试生产表明:在配入30 %的弱黏结性煤时,焦炭的机械强度M40平均为90 % , M10为4 % ,热反应性CRI 为22 % ,反应后强度CSR 为65 %。

环境保护方面的优势1 产量相同时,与炭化室高450 mm 顶装焦炉相比较,捣固焦炉具有减少出焦次数、减少机械磨损、降低劳动强度、改善操作环境和减少无组织排放的优点。

2 装煤逸散烟尘采用炉顶消烟除尘车进行燃烧、洗涤除尘,完成无烟装煤操作,使装煤的污染物排放量减少90 %。

3 出焦粉尘通过除尘拦焦车集尘罩进入地面除尘站,工艺除尘效率高,减少了环境污染。

4 敲打刀边新型炉门,密封效果好,减少炉门荒煤气的逸散。

经济效益显著1 尽管捣固焦炉的捣固机和装煤车的投资高于顶装煤的机械费用,但是捣固煤饼的堆积密度比顶装煤高1/ 3 ,故相同生产规模的焦炉,捣固焦炉可以减少炭化室的孔数或炭化室容积,单套机械的服务孔数也增加到了72 孔,因此,捣固焦炉的总投资并不比顶装焦炉高。

捣固炼焦技术问题探讨相对于顶装焦来说，捣固炼焦具有更大的优势，主要表现在能够提高产量和质量、降低配合煤成本、提高焦炭视密度和堆积密度等。

随着社会经济的飞速发展，捣固炼焦技术也在蓬勃发展，国内很多企业的中小容积焦炉已经逐渐从原本的顶装煤炼焦改造成了捣固炼焦技术，这一项技术正被越来越多的应用起来。

一、捣固炼焦存在的问题及原因分析在实施捣固炼焦工艺技术的过程中，主要会出现四个方面的问题：煤饼的稳定性不够、温度控制的不合理、集气管和焦油盒的运转不顺畅、装煤时机侧炉头易冒大烟。

1.煤饼的稳定性不够，容易垮塌这种问题是捣固炼焦中最常见的一种了，简单说就是煤饼在推出的过程中无法保持稳定，经常在途中出现垮塌现象，造成工作浪费。

煤饼的垮塌具有很严重的后果，散落的煤饼不但会对现场的环境造成影响，而且还会对炼焦的产量及整个流程的操作造成一定的影响，所以我们必须要重视这个问题。

笔者通过对几十组煤饼垮塌现象的情况进行分析研究，得出了造成改问题的原因主要有以下三种。

1.1 打饼操作不规范煤饼成形的过程中，一定要充分打实，增加煤饼之间煤块的内聚力。

但是在实际的操作过程中，往往会出现以下问题。

第一，底部受力层未打实，或者第一次放料的时候过量，导致底部太厚，无法打实。

薄弱的底部持力层使得煤饼无法承受上部的荷载压力，一旦应力集中，就会发生垮塌现象。

其次，违规的生产操作往往导致煤饼不够结实，无论是为了节约成本而缩短打实时间，还是加快放料的速度、无视分层加料的规定来尽快完成工期，都违背了煤饼的制作规范。

最后，没有合格的捣固锤。

在煤饼的制作规范中，对于捣固锤有严格要求，一定要用完好的捣固锤，并且捣固锤的击打次数也有严格的要求。

1.2 起掺和作用的水分配置不合理煤饼的成形过程中，对于水分的控制至关重要，配合煤太湿或者太干燥都会导致煤饼的不稳定。

相关部门要采取一定的措施，提高工作人员的责任心，并做好应对雨天等天气的防范措施，把煤饼的水分控制在百分之十左右。

浅谈如何提高配煤炼焦技术近年来，我国国民经济的持续、高速发展，极大地刺激了对钢铁的需求，也拉动了炼焦生产的高速发展。

焦炭产能的快速扩张，导致了炼焦煤供应紧张，此外，由于当前高炉的大型化对焦炭质量及其稳定性的要求也越来越高，而炼焦煤资源中强粘结性煤却越来越少，这一矛盾在我国尤为突出。

如何合理利用煤资源，满足焦化生产需求是我们长期面临的任务。

一、配煤炼焦技术目前世界各国的焦化行业为稳定提高焦炭质量，合理利用炼焦煤资源降低生产成本，主要采取以下几种配煤炼焦技术：1、捣固炼焦技术，根据中国炼焦行业协会焦炭资源专业委员会的调研，捣固焦炉可以大量配用价格低的气煤、三分之一焦煤、瘦煤，明显降低了炼焦配煤成本，合理利用了煤炭资源，为企业带来了明显的经济效益并产生了良好的社会效益。

2、配型煤炼焦技术：将炼焦装炉煤的一部分从备煤系统切出配加粘结剂后压制成型煤，再与其余散装煤料混合装炉炼焦，此技术由于煤料堆积密度的提高和粘结剂对煤料的改制作用，开显著改善焦炭质量。

3、煤调湿工艺：煤调湿工艺是上世纪80年代开发的技术，旨在降低装炉煤的水分，减少由于洗煤厂脱水工艺及气候影响造成的装炉煤水分波动。

经煤调湿后，配煤水分控制在6%左右。

用此工艺技术有助于提高焦炭质量（包括冷态强度和热态强度）、增加焦炉生产能力、降低炼焦耗能、稳定焦炉操作、减少炼焦污水、延长焦炉寿命。

其缺点是运煤过程易扬尘、炭化室易结石墨、焦油渣量增大。

二、配煤煉焦技术的应用（一）粘结剂添加的技术控制根据相关实验和实际生产经验表明，粘结添加剂的添加，确实可以很好的弥补炼焦煤的粘结性，因此可以通过添加粘结剂和低廉的弱粘煤来代替部分高粘结性煤，同样可以达到很好的效果，炼出优质的焦煤。

实验证明配煤炼焦过程中粘结剂的添加可以提高炼焦过程中的配煤流动度，改善焦炭的结晶组织，提高配煤的粘结性。

实际应用时，可以采用改质沥青作为炼焦添加剂，并适当增加配煤中瘦煤和弱粘煤的比例，这样炼出的焦炭，不但质量不低于高粘结性煤所炼的焦炭，相比之下其冷强度与热性质也有一定的改善。

捣固炼焦与常规炼焦技术对比摘要:目前，煤炭作为我国目前最重要的能源，在今后相当长的一段时期里，它仍是我国能源结构的重要组成部分。

经过焦化处理后的煤炭使用，可以改善煤的特性，适合于钢铁和其他工业。

为了提高焦化过程的效率，提高焦化产物的结构和品质。

以试验和分析的方式，着重比较了锻烧焦与传统焦化工艺条件下的焦炭结构与品质，并制定了具体的试验方案及产品的检测方法。

采用定量方法，对不同烧结密度对焦炭品质的影响进行了定量的分析。

关键词:捣固炼焦;常规炼焦;堆积密度;抗碎强;反应性所谓炼焦指的是将煤炭在隔绝空气的环境将其加热至1000℃左右,最终得到相应的高温焦炭､煤气以及其他化学产品等｡但是,在实际的炼焦过程中可采用常规和捣固炼焦工艺｡目前,我国针对捣固炼焦的研究尚浅,并不了解其与常规炼焦工艺之间关系,不明确捣固炼焦工艺是否能够改善焦炭质量且对应的改善幅度为多大｡因此,本文重点对常规炼焦和捣固炼焦进行对比研究｡1捣固炼焦技术概述所谓捣固炼焦指的是在炼焦之前,将焦煤采用捣固机捣固成略小于炭化室的煤饼后送入焦炉中｡捣固炼焦的装煤量比传统焦炉的装煤量要高，捣固焦炉的装煤量最高为1.1吨/立方米，而传统焦炉的装煤量是0.7吨/立方米。

捣固炼焦技术的主要优点是它能从较低粘度、较不粘稠的焦煤中得到高质量的焦炭，也就是一定程度上增加了原煤的使用范围，从而降低了焦煤的炼焦成本。

2实验方案2.1实验方案设计本文首先比较了在不同的堆压密度条件下，根据捣固焦化过程得到的焦炭质量，并得到了锻烧过程中的最佳堆压密度；其次，以以上结果为依据，着重比较了捣固焦化与传统焦化技术的焦炭品质，并由此得出了捣固焦化与传统焦化技术在焦炭品质上的差异。

2.2实验方法实验方法包括有相关待实验煤样的制备和炼焦实验方法。

其中，针对煤样的制备包括有单种煤样的制备和生产配合煤的制备。

单种煤样的制备：选取当地某单种煤样分别通过3mm的方孔筛、颚式破碎机、10mm的圆孔筛等设备将煤样的粒度控制在10mm以下，保证细度大于90%；制备后混合均匀并测定其水分后密封备用。

捣固炼焦的工艺流程简介捣固炼焦是一种常用的炼焦工艺，用于将煤炭转化为高质量的焦炭。

本文将介绍捣固炼焦的工艺流程和关键步骤。

工艺流程1.原料准备–选择适合的煤种作为原料，并进行筛分和破碎，保证煤块的大小适中。

–如果需要改变煤炭的组成，可以进行混合煤处理。

–对煤炭进行干燥，以降低煤中的水分含量。

2.煤炭装车–将准备好的煤炭装车，运往捣固炼焦的生产线。

3.煤炭储存–在炼焦厂内，建立合适的煤炭储存区域。

–进行煤炭分类和堆放，确保煤炭的质量和组成。

–为煤炭储存区域提供足够的通风和防火设备。

4.煤炭破碎–将来自储存区域的煤块送入煤炭破碎机。

–煤炭破碎机将煤块破碎成适当的尺寸，以便后续的处理。

–破碎后的煤炭通过传送带将其送至下一个处理环节。

5.煤炭磨粉–将破碎后的煤炭送入煤磨机进行磨粉处理。

–通过磨粉处理，煤炭得到细碎并混合均匀。

–煤磨机的工作参数需要根据煤炭性质进行调节，以达到最佳磨粉效果。

6.螺旋输送–磨粉后的煤炭通过螺旋输送机转移到捣固炉的进料口。

–螺旋输送机能够将煤炭均匀地输送到进料口处，保证捣固炉的稳定工作。

7.捣固炼焦–煤炭进入捣固炉后，通过炉蜷、下料车、捣固车和循环泵等设备进行捣固炼焦过程。

–炉蜷用于加热和预焦化煤块，使其变为焦炭。

–下料车用于定期将已经炼焦的焦炭从捣固炉中取出。

–捣固车用于将焦炭在炼焦过程中形成的灰分和炉渣清除。

–循环泵用于循环引入气体，维持炼焦过程中的合适温度和压力。

8.焦炭冷却–通过焦炭冷却设备，将炼焦后的焦炭冷却到室温。

–冷却过程中，焦炭表面的焦油将被冷凝和回收，以减少环境污染。

9.焦炭筛分–冷却后的焦炭送入焦筛，根据焦炭粒度要求进行筛分。

–通过筛分，得到不同粒度的焦炭产品。

10.焦炭贮存和运输–将筛分后的焦炭储存到焦堆区域。

–为焦堆区域提供足够的通风和防火设备，以确保焦炭的质量和安全储存。

–将焦炭装车，运往客户或其他加工厂。

小结捣固炼焦是一种重要的炼焦工艺，通过精细的工艺流程和关键步骤，将煤炭转化为高质量的焦炭产品。

捣固炼焦工艺流程炼焦工艺是将煤转化为焦炭的过程，主要用于冶金行业中的高炉炼铁。

炼焦工艺的基本流程包括煤炭的破碎、筛分、预处理、炉料配制、装炉和炼焦等环节。

下面将详细介绍捣固炼焦工艺的流程。

1.煤炭的破碎和筛分：煤炭通常是在矿井中开采出来的，经过破碎设备进行初步破碎，将煤块变为适合炼焦的煤粉。

然后，煤粉经过筛分设备进行分级，按照颗粒大小分为不同粒度的煤炭。

2.预处理：煤粉往往含有一定的杂质，如硫、灰分等，这些杂质会对炼焦工艺产生不良影响。

因此，在进一步处理之前，需要对煤粉进行预处理，去除其中的杂质。

常用的预处理方法包括磁选、洗选、浮选等。

3.炉料配制：炉料配制是根据炉内燃烧要求和炉况来确定煤炭的配比和粒度。

综合考虑各种因素，确定每种煤炭的配比，并进行混合。

通常情况下，需要将多种煤炭按照一定比例混合，以达到理想的炉料配制。

4.装炉：装炉是将炼焦炉的炉料装入炉腔中的过程。

炼焦炉通常是由多层炉层组成的，上部是煤气区，中部是燃烧区，下部是焦炭层。

根据炉腔的大小和形状，按照一定的方式将煤炭料装入炉腔，以保证炉内的空气和煤炭充分接触，达到良好的燃烧效果。

5.炼焦：炼焦即是将炉料在炉内进行化学反应，将煤炭转化为焦炭。

整个炼焦过程分为干馏阶段和焦化阶段。

干馏阶段主要是通过加热，使煤炭中的挥发分得以释放出来，并收集和利用产生的煤气。

焦化阶段则是煤炭的高温燃烧和结焦，以产生固定碳，形成焦炭。

6.焦炭的处理和运输：炼焦完成后，需要对焦炭进行处理和运输，以满足冶金行业的需求。

通常将焦炭抽入焦塔进行冷却，然后运输到目标地点。

焦炭通常还需要进行破碎和筛分，以便在高炉中使用。

总结起来，捣固炼焦工艺是将煤炭转化为焦炭的过程，包括煤炭的破碎、筛分、预处理、炉料配制、装炉和炼焦等环节。

炼焦工艺的关键是通过加热和化学反应，使煤炭中的挥发分得以释放出来，并形成焦炭。

这个工艺流程对于冶金行业中的高炉炼铁至关重要，对于提高冶金行业的生产效率和质量具有重要意义。
