第8章 非正弦周期电流电路

非正弦周期电流电路分析简介非正弦周期电流电路是一种电路，其中电流的波形不是正弦曲线。

这种电路通常由非线性元件或者非理想元件构成，导致电流波形发生变化。

本文将对非正弦周期电流电路进行分析，探讨其中的特点和应用。

非正弦周期电流的产生非正弦周期电流可以由多种方式产生，包括以下几种常见情况：1.非线性元件的非线性特性导致电流波形变化。

例如，二极管在反向偏置时会产生非线性特性，导致电流波形不是正弦曲线。

2.非理想元件的特性导致电流波形变化。

例如，电感元件的饱和和饱和恢复会导致电流波形非正弦。

3.控制信号或输入信号的特性导致电流波形变化。

例如，方波、脉冲或其他非正弦的控制信号输入到电路中时，会引起电流波形的变化。

非正弦周期电流的特点非正弦周期电流具有以下几个特点：1.波形失真：由于非线性元件或非理想元件的特性，非正弦周期电流的波形会失真。

这种失真包括高次谐波的增加或者波形畸变。

2.频谱分布：非正弦周期电流的频谱分布比正弦电流更加复杂。

由于波形的非线性和不规则，频谱中会包含多个谐波成分。

3.能量损耗：非正弦周期电流的能量损耗比正弦电流更大。

由于电流波形的非正弦特性，导致电路中存在额外的损耗。

4.信号干扰：非正弦周期电流会产生更多的信号干扰。

由于频谱中存在多个谐波成分，这些谐波会干扰其他电路或设备的正常运行。

非正弦周期电流电路分析方法对于非正弦周期电流电路的分析，可以采用以下方法：1.线性电路分析：首先将非正弦周期电流分解为多个谐波成分，然后对每个谐波成分进行线性电路分析。

通过将各个谐波成分的响应叠加，可以得到整个非正弦周期电流电路的响应。

2.时域分析：使用时域分析方法，通过观察电流波形的变化来理解非正弦周期电流电路的工作情况。

这种方法适用于简单的电路，可以直接观察电流波形的特点。

3.频域分析：使用频域分析方法，对非正弦周期电流的频谱进行分析。

通过观察频谱中的谐波成分，可以了解电流波形的非正弦特性。

4.仿真分析：使用电路仿真软件，对非正弦周期电流电路进行仿真分析。

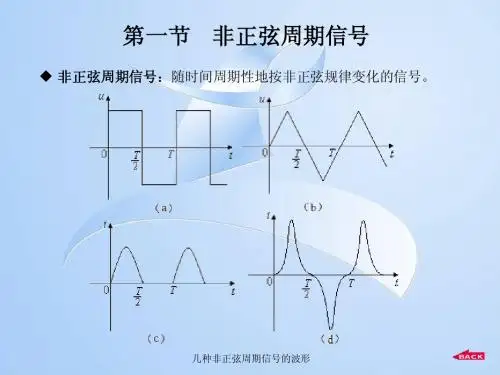

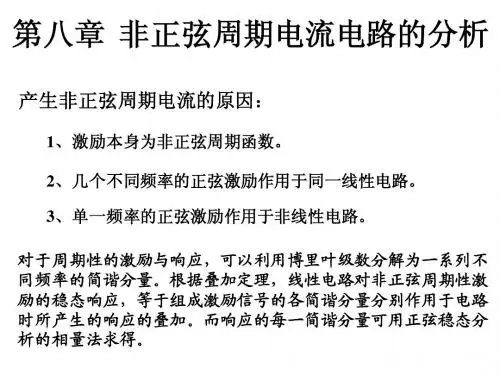

《电路理论》第八章非正弦周期电流电路（第1-5节）课堂笔记及练习题主题：第八章非正弦周期电流电路（第1-5节）学习时间： 2016年1月18日--1月24日内容：一、本周知识点及重难点分布表17-1 本周知识点要求掌握程度一览表序号学习知识点要求掌握程度本周难点了解熟悉理解掌握1 非正弦周期信号★2 非正弦周期信号的频谱★3 非正弦周期信号的有效值、平均值、平均功率★4 线性非周期电流电路的分析与计算★5 第八章小结★二、知识点详解【知识点1】非正弦周期信号1、非正弦周期信号的产生（1）电源电压不是理想的正弦交流量（2）电路中有几个不同频率的电源共同作用（3）电路中含有非线性元件2、常见的非正弦周期信号图17-1 非正弦电源电压信号如果上述激励和响应按一定规律周而复始地变化，称为非正弦周期电压和电流。

3、非正弦周期信号的表示既然两个不同频率的正弦信号叠加后得到一个非正弦周期变化的信号。

所以有：()()k k 0sin k f t A k t ωφ∞==+∑分析非正弦周期电流电路：利用傅里叶级数分解非正弦周期电压或电流；分别计算各频率正弦信号单独作用下的分量；根据叠加定理将分量相加得电路实际电压或电流。

【知识点2】非正弦周期信号的频谱1、周期函数的傅里叶级数周期为T 的时间函数()f t 展开：()()()01s 1s 2s 2s cos sin cos2sin 2f t a a t b t a t b t ωωωω=+++++()0k s k s 1cos sin k a a k t b k t ωω∞==++∑s 2T πω= 傅里叶系数()()()00k s 0k s 01d 2cos d 2sin d T T T a f t t T a f t k t t T b f t k t t T ωω⎧=⎪⎪⎪=⎨⎪⎪=⎪⎩⎰⎰⎰ 01m s 12m s 20km s k 1()sin()sin(2)sin()k f t A A t A t A A k t ωφωφωφ∞==+++++=++∑其中：0k km k k km k km k k kcos sin arctan A aa Ab A A b a φφφ⎧=⎪=⎪⎪=⎨⎪=⎪⎪=⎩谐波分析：将周期函数()f t 分解为直流分量、基波分量和一系列不同频率的各次谐波分量之和。

单元四非正弦周期电流电路一、非正弦周期信号二、非正弦周期量的有效值、平均值及三、非正弦周期电流电路的平均功率四、非正弦周期电流电路的计算一、非正弦周期信号1.非正弦周期信号：随时间周期性地按非正弦规律变化的信号。

2.非正弦周期函数的分解傅里叶级数：若周期为T ，角频率ω=2π/T 的周期函数，满足狄里赫利条件，则的可展开为∑∞=++=++++++++=1022110)sin cos ( sin cos 2sin 2cos sin cos )(k k k k k t k b t k a a t k b t k a t b t a t b t a a t f ωωωωωωωω ∵)t k (sin A sin cos k k ψ+=+ωωωt k b t k a k k ∴+++++=)2sin()sin()(22m 11m 0θωθωt A t A A t f 直流分量基波二次谐波∑∞=++=10)sin(k k k t k A A ψω（K=1、2、3、4…）几种非正弦周期函数的傅里叶级数名称波形傅里叶级数有效值平均值梯形波f (t) =απmA4(sinαsinωt +91sin3αsin3ωt+251sin5αsin5ωt +…+2k1sinkαsinkωt +…)（式中α =Td2π，k为奇数）A mπα-341A m(1－πα)三角波f (t) =2mA8π(sinωt－91sin3ωt+251sin5ωt +…+221kk)1(--sinkωt +…)（k为奇数）3A m2A m名称波形傅里叶级数有效值平均值矩形波f (t) =πmA4(sinωt+31sin3ωt+51sin5ωt +k1sinkωt +…)（k为奇数）A m A m半波整流波f (t) =πmA2(21+4πcosωt+311⨯cos2ωt －531⨯cos4ωt+751⨯cos6ωt －…)2A mπmA全波整流波f (t) =πmA4(21+311⨯cos2ωt－531⨯cos4ωt +751⨯cos6ωt－…)2A mπmA2名称波形傅里叶级数有效值平均值锯齿波f (t) = A m [21－π1(sinωt+21sin2ωt+31sin3ωt +…) ]3A m2A m矩形脉冲波f (t) =A m [ α+π2(sinαπcosωt+21sin2απcos2ωt+31sin3απcos3ωt +…) ]αA mαA m3.几种波形具有对称性的周期函数的傅里叶级数1. 奇函数的傅里叶级数奇函数：f (t )=－f (－t )；奇函数的波形对称于坐标系的原点。

非正弦交流电路
非正弦周期电流电路基本的分析方法称为谐波分析法，它是正弦电流电路分析方法的推广。

计算步骤为：首先利用数学中的傅立叶级数，将非正弦周期激励分解成为一系列不同频率的正弦量之和；再根据线性电路的叠加原理，分别计算出各个频率分量单独作用于电路时在电路中产生的响应分量；最后把各响应分量按时域形式进行叠加，就得到了电路在非正弦周期激励下的响应。

若一端口网络端口上的电压、电流表达式为：
1、非正弦计算（一）
分析：由于已给定电压源的付里叶级数展开式，只要按步骤计算出在每一电压分量作用于电路产生的电流响应，再按瞬时值叠加即可。

需要注意的是：直流分量作用电路时，电容相当于开路，正弦分量作用于电路时，随着频率的增高，容抗减小。

方程式及结果如下：
最后将电流叠加并代入功率计算公式：
2、非正弦计算（二）
方程式及结果如下：
3、非正弦计算（三）
分析：若负载中不含基波分量，则电源中基波分量必然降在传输线上，则L、C发生并联谐振；而4ω的谐波分量全部传至负载，要求传输线4ω的谐波阻抗为0；故必须L1、C与L2发生串联谐振，代入串联谐振条件，则电路可解。

方程式及结果如下：。
