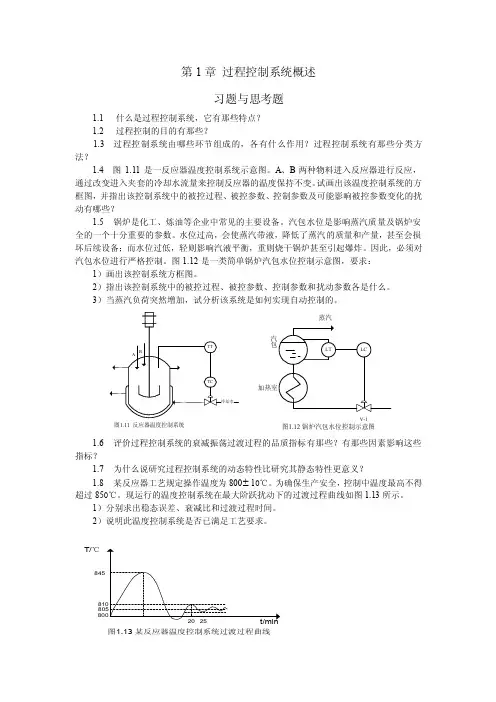

第1章 过程控制系统概述习题与思考题1.1 什么是过程控制系统，它有那些特点？1.2 过程控制的目的有那些？1.3 过程控制系统由哪些环节组成的，各有什么作用？过程控制系统有那些分类方法？1.4 图1.11是一反应器温度控制系统示意图。

A 、B 两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器的温度保持不变。

试画出该温度控制系统的方框图，并指出该控制系统中的被控过程、被控参数、控制参数及可能影响被控参数变化的扰动有哪些？1.5 锅炉是化工、炼油等企业中常见的主要设备。

汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。

水位过高，会使蒸汽带液，降低了蒸汽的质量和产量，甚至会损坏后续设备；而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。

因此，必须对汽包水位进行严格控制。

图1.12是一类简单锅炉汽包水位控制示意图，要求：1）画出该控制系统方框图。

2）指出该控制系统中的被控过程、被控参数、控制参数和扰动参数各是什么。

3）当蒸汽负荷突然增加，试分析该系统是如何实现自动控制的。

V-1图1.12 锅炉汽包水位控制示意图1.6 评价过程控制系统的衰减振荡过渡过程的品质指标有那些？有那些因素影响这些指标？1.7 为什么说研究过程控制系统的动态特性比研究其静态特性更意义？1.8 某反应器工艺规定操作温度为800 10℃。

为确保生产安全，控制中温度最高不得超过850℃。

现运行的温度控制系统在最大阶跃扰动下的过渡过程曲线如图1.13所示。

1）分别求出稳态误差、衰减比和过渡过程时间。

2）说明此温度控制系统是否已满足工艺要求。

T/℃图1.13 某反应器温度控制系统过渡过程曲线1.9 简述过程控制技术的发展。

1.10 过程控制系统与运动控制系统有何区别？过程控制的任务是什么？设计过程 控制系统时应注意哪些问题？第3章 过程执行器习题与思考题3.1 试简述气动和电动执行机构的特点。

3.2 调节阀的结构形式有哪些？3.3 阀门定位器有何作用？3.4 调节阀的理想流量特性有哪些？实际工作时特性有何变化？3.5 已知阀的最大流量min v q =50m 3，可调范围R=30。

P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。

实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。

（2）减轻劳动强度，改善劳动条件。

（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。

（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

1-3自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

1-5题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

6、图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

目录第一章自动控制系统的基本原理第一节控制系统的工作原理和基本要求第二节控制系统的基本类型第三节典型控制信号第四节控制理论的内容和方法第二章控制系统的数学模型第一节机械系统的数学模型第二节液压系统的数学模型第三节电气系统的数学模型第四节线性控制系统的卷积关系式第三章拉氏变换第一节傅氏变换第二节拉普拉斯变换第三节拉普拉斯变换的基本定理第四节拉普拉斯逆变换第四章传递函数第一节传递函数的概念与性质第二节线性控制系统的典型环节第三节系统框图及其运算第四节多变量系统的传递函数第五章时间响应分析第一节概述第二节单位脉冲输入的时间响应第三节单位阶跃输入的时间响应第四节高阶系统时间响应第六章频率响应分析第一节谐和输入系统的定态响应第二节频率特性极坐标图第三节频率特性的对数坐标图第四节由频率特性的实验曲线求系统传递函数第七章控制系统的稳定性第一节稳定性概念第二节劳斯判据第三节乃奎斯特判据第四节对数坐标图的稳定性判据第八章控制系统的偏差第一节控制系统的偏差概念第二节输入引起的定态偏差第三节输入引起的动态偏差第九章控制系统的设计和校正第一节综述第二节希望对数幅频特性曲线的绘制第三节校正方法与校正环节第四节控制系统的增益调整第五节控制系统的串联校正第六节控制系统的局部反馈校正第七节控制系统的顺馈校正第一章自动控制系统的基本原理定义：在没有人的直接参与下，利用控制器使控制对象的某一物理量准确地按照预期的规律运行。

第一节控制系统的工作原理和基本要求一、控制系统举例与结构方框图例1．一个人工控制的恒温箱，希望的炉水温度为100C°,利用表示函数功能的方块、信号线，画出结构方块图。

图1人通过眼睛观察温度计来获得炉内实际温度，通过大脑分析、比较，利用手和锹上煤炭助燃。

比较图2例2．图示为液面高度控制系统原理图。

试画出控制系统方块图和相应的人工操纵的液面控制系统方块图。

解：浮子作为液面高度的反馈物，自动控制器通过比较实际的液面高度与希望的液面高度，调解气动阀门的开合度，对误差进行修正，可保持液面高度稳定。

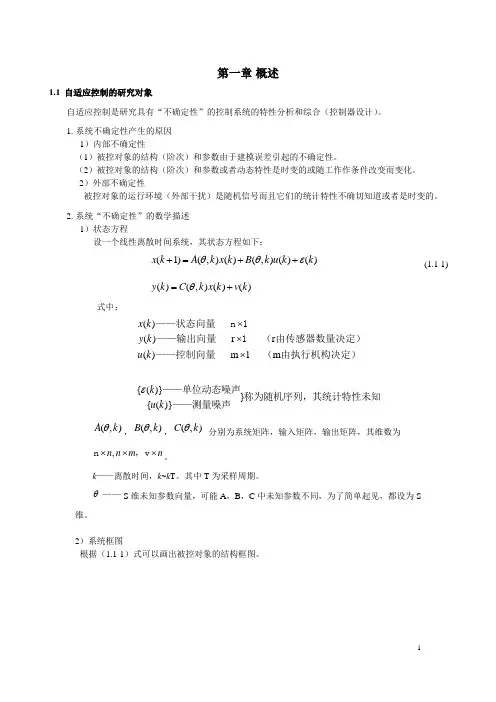

第一章 概述1.1 自适应控制的研究对象自适应控制是研究具有“不确定性”的控制系统的特性分析和综合（控制器设计）。

1. 系统不确定性产生的原因 1）内部不确定性（1）被控对象的结构（阶次）和参数由于建模误差引起的不确定性。

（2）被控对象的结构（阶次）和参数或者动态特性是时变的或随工作作条件改变而变化。

2）外部不确定性被控对象的运行环境（外部干扰）是随机信号而且它们的统计特性不确切知道或者是时变的。

2. 系统“不确定性”的数学描述 1）状态方程设一个线性离散时间系统，其状态方程如下：(1)(,)()(,)()()x k A k x k B k u k k θθε+=++ (1.1-1)()(,)()()y k C k x k v k θ=+式中：()()r r ()m 1 m x k y k u k ⨯⨯⨯——状态向量 n 1——输出向量 1 （由传感器数量决定）——控制向量 （由执行机构决定）{()}}{()}k u k ε——单位动态噪声称为随机序列，其统计特性未知——测量噪声(,)A k θ，(,)B k θ，(,)C k θ 分别为系统矩阵，输入矩阵，输出矩阵，其维数为,n n m n ⨯⨯⨯n ，v 。

k ——离散时间，k ~k T 。

其中T 为采样周期。

θ——S 维未知参数向量，可能A ，B ，C 中未知参数不同，为了简单起见，都设为S 维。

2）系统框图根据（1.1-1）式可以画出被控对象的结构框图。

1Z -(,)C k θ(,)B k θ(,)A k θ()u k ()k ε()x k ()y k ()v k (1)x k +图 1.1-1 被控对象的结构框图图中1z -是时间延迟因子，1()(1)x k z x k -=+，噪声{()k ε}和{v (k ）}作用于对象的不同部位，对于线性系统，可以等效于作用在输出端的一个噪声。

其统计特性例如期望值、相关函数等由于不确定性而未知，或随时间变化。

过程控制工程考点解析第一章1.什么是过程控制系统？其基本分类方法有哪些？过程控制系统通常是指工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度、和PH等这样的一些过程变量的系统。

基本分类方法（1）按过程控制系统的结构特点分为反馈控制系统、前馈控制系统、前馈-反馈控制系统（2）按给定值信号的特点分为定值控制系统、程序控制系统、随动控制系统。

2.试说明书中图1-2b供氧量控制系统框图中被控“过程”包含哪些管道设备以及图中各符号的含义。

过程：节流装置到氧气流量调节阀之间的管道设备。

x(t)代表设定值；e(t)表示偏差信号；u(t)表示控制器控制作用信号；q(t)表示调节阀的流量信号；f(t)过程受到的干扰信号；y(t)过程的输出信号；z(t)测量信号3. 在过程控制中，为什么要由系统控制流程图画出其框图。

为了更清楚地表示控制系统各环节的组成、特性和相互间的信号联系,这样也便宜其他人员的理解第二章2-2.什么是过程通道？什么是过程的控制通道和扰动通道？它的数学模型是否相同？问题一：被控过程输入量与输出量之间的信号联系称为过程通道。

问题二：过程的控制通道：控制作用与被控量之间的信号联系。

过程的扰动通道：扰动作用与被控量之间的信号联系。

问题三：他们的数学模型不一样，因为过程通道、控制通道和扰动通道所表示的环节不是同一个。

2-6. 如图所示液位过程的输入量为Q1，流出量为Q2，Q3，液位h为被控参数，C为容量系数，并设R1、R2、R3均为线性液阻，要求：（1）列出过程的微分方程组；（2）画出过程的方框图。

（3）求过程的传递函数W0（S）＝H（S）/Q1（S）；答：（1）（2）（3）2-8.略。

2-11.为什么大多数过程控制的数学模型可用一阶、二阶、一阶加滞后和二阶加滞后环节之一来近似描述？有何理论依据？2-24.采用分度号K的热电偶测量炉温为800℃，其冷端温度为0℃求其热电势E( t,t0) ？2-43.数据采集系统的基本组成部分有哪些？它们分别实现哪些功能？数据采集系统由传感器、信号调理电路、数据采集电路三部分组成。

第一章1.什么是化工自动化？它有什么重要意义？答:在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。

实现化工自动化，能加快生产速度、降低生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2.化工自动化主要包括哪些内容？答:化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容。

3.自动控制系统怎样构成？各组成环节起什么作用？答:自动控制系统主要由两大部分组成。

一部分是起控制作用的全套自动化装置，对于常规仪表来说，它包括检测元件及变送器、控制器、执行器等；另一部分是受自动化装置控制的被控对象。

在自动控制系统中，检测元件及变送器用来感受被控变量的变化并将它转换成一种特定的信号(如气压信号或电压、电流信号等)。

控制器将检测元件及变送器送来的测量信号与工艺上需要保持的设定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号(如气压信号或电流信号)发送给执行器,执行器能自动地根据控制器送来的信号值相应地改变流人(或流出)被控变量的物料量或能量，克服扰动的影响，最终实现控制要求。

什么叫操纵变量？受控制器操纵的，用以克服干扰的影响，使被控变量保持设定值的物料量或能量。

（或：具体实现控制作用的变量叫做操纵变量）4.闭环控制系统与开环控制系统有什么不同？答自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。

闭环自动控制是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。

如图1-1 ( a)即是一个闭环自动控制。

图中控制器接受检测元件及变送器送来的测量信号，并与设定值相比较得到偏差信号，再根据偏差的大小和方向，调整蒸汽阀门的开度，改变蒸汽流量，使热物料出口温度回到设定值上。

《过程控制》课程笔记第一章概论一、过程控制系统组成与分类1. 过程控制系统的基本组成过程控制系统主要由被控对象、控制器、执行器、检测仪表四个部分组成。

（1）被控对象：指生产过程中的各种设备、机器、容器等，它们是生产过程中需要控制的主要对象。

被控对象具有各种不同的特性，如线性、非线性、时变性等。

（2）控制器：控制器是过程控制系统的核心部分，它根据给定的控制策略，对检测仪表的信号进行处理，生成控制信号，驱动执行器动作，从而实现对被控对象的控制。

控制器的设计和选择直接影响控制效果。

（3）执行器：执行器是控制器与被控对象之间的桥梁，它接收控制器的信号，调节阀门的开度或者调节电机转速，从而实现对被控对象的控制。

执行器的响应速度和精度对控制系统的性能有很大影响。

（4）检测仪表：检测仪表用于实时测量被控对象的各项参数，如温度、压力、流量等，并将这些参数转换为电信号，传输给控制器。

检测仪表的准确性和灵敏度对控制系统的性能同样重要。

2. 过程控制系统的分类根据控制系统的结构特点，过程控制系统可以分为两大类：开环控制系统和闭环控制系统。

（1）开环控制系统：开环控制系统没有反馈环节，控制器根据给定的控制策略，直接生成控制信号，驱动执行器动作。

开环控制系统的优点是结构简单，成本低，但缺点是控制精度较低，容易受到外部干扰。

（2）闭环控制系统：闭环控制系统具有反馈环节，控制器根据检测仪表的信号，实时调整控制策略，生成控制信号，驱动执行器动作。

闭环控制系统的优点是控制精度高，抗干扰能力强，但缺点是结构复杂，成本较高。

二、过程控制系统性能指标1. 稳态误差：稳态误差是指系统在稳态时，输出值与设定值之间的差值。

稳态误差越小，表示系统的控制精度越高。

稳态误差可以通过调整控制器的参数来减小。

2. 动态性能：动态性能是指系统在过渡过程中，输出值随时间的变化规律。

动态性能指标包括上升时间、调整时间、超调量等。

动态性能的好坏直接影响到系统的响应速度和稳定性。
