第五章电器控制技术练习一、判断题（对的打√，错的打×）1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（×）2、电流、电压互感器属于特殊变压器。
电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。
（×）3、热继电器和过电流继电器在起过载保护作用时可相互替代。
（×）4、断电式时间继电器线圈通电以后，其常开触点接通；线圈断电以后其常开触点延时断开。
（√）5、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）6、按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。
（√）7、欠流继电器线圈通过的电流过小时，其触点动作。
（×）8、对于接触器来说，其额定电压是指交流接触器正常工作时主触点能承受的最大电压。
（×）二、填空题1、速度继电器是用来反映速度变化的自动电器。
动作转速一般不低于300r/min，复位转速约在100转左右。
2、熔断器又叫保险丝，用于电路的短路保护，使用时应串接在电路中。
3、接触器可用于频繁通断大电流电路，又具有失压保护作用。
4、常用的低压电器是指工作电压在交流1000 V以下、直流1200 V以下的电器。
三、选择题1、对于接触器来说，其额定电流是指交流接触器正常工作时A 。
A、主触点能承受的最大电流B、辅助触点能承受的电压C、接触器线圈两端的工作电压D、电源的最大电压2、通电延时式时间继电器线圈通电以后，其常开触点 A ；线圈断电以后其常开触点。
A、延时接通断开B、接通断开C、接通延时断开D、延时接通延时断开3、热继电器的保护作用是（A ）。
A、过载保护B、断相保护C、短路保护D、失压保护4、转换开关的文字标识为（C ）。
A、SQB、SBC、SA D KA5、直流低压电器中的“低压”通常是指（D ）。
A、200V以下B、400V以下C、1000V以下D、1200V以下6、电磁式低压电器的触头系统适用于大电流的接触形式的是（C）。

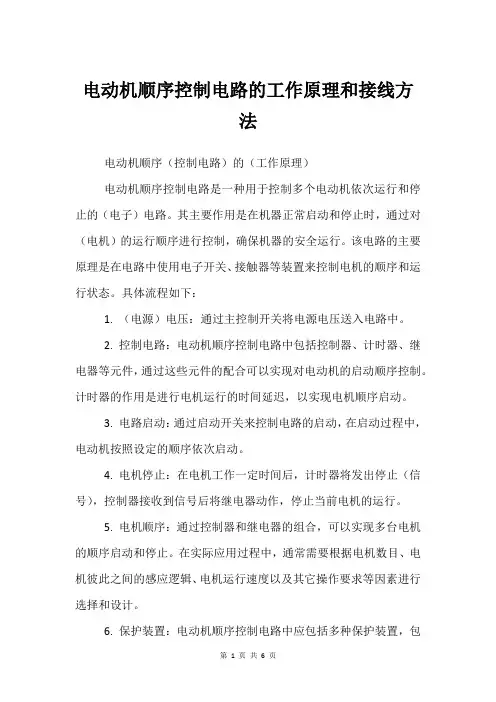

电动机顺序控制电路的工作原理和接线方法电动机顺序（控制电路）的（工作原理）电动机顺序控制电路是一种用于控制多个电动机依次运行和停止的（电子）电路。
其主要作用是在机器正常启动和停止时，通过对（电机）的运行顺序进行控制，确保机器的安全运行。
该电路的主要原理是在电路中使用电子开关、接触器等装置来控制电机的顺序和运行状态。
具体流程如下：1. （电源）电压：通过主控制开关将电源电压送入电路中。
2. 控制电路：电动机顺序控制电路中包括控制器、计时器、继电器等元件，通过这些元件的配合可以实现对电动机的启动顺序控制。
计时器的作用是进行电机运行的时间延迟，以实现电机顺序启动。
3. 电路启动：通过启动开关来控制电路的启动，在启动过程中，电动机按照设定的顺序依次启动。
4. 电机停止：在电机工作一定时间后，计时器将发出停止（信号），控制器接收到信号后将继电器动作，停止当前电机的运行。
5. 电机顺序：通过控制器和继电器的组合，可以实现多台电机的顺序启动和停止。
在实际应用过程中，通常需要根据电机数目、电机彼此之间的感应逻辑、电机运行速度以及其它操作要求等因素进行选择和设计。
6. 保护装置：电动机顺序控制电路中应包括多种保护装置，包括（电气）保护、热保护和（机械）保护等。
保护装置的作用是确保设备始终处于安全状态，防止发生机器故障和突发事件。
总之，电动机顺序控制电路是一种用于控制多个电动机依次启动和停止的基本电路。
通过对电路内各元器件的组合和协作，可以实现电机的顺序控制，保证机器的安全运行。
不同规模和应用领域的机器需要选择不同的电机顺序控制电路，以满足其工作要求和控制变化。
下面是一个基本的电动机顺序控制电路图：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。
按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。
停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。
本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
plc编程练习题及答案2、按起动按钮，延时15秒钟接触器KM才工作，按停止按钮KM方可停止。
3、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作；按停止按钮KM2方可停止。
4、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；按停止按钮使任意在运行的接触器停止。
5、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，延时15秒钟后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；这样反复循环3次后停止；按停止按钮使任意在运行的接触器停止。
6、启动按钮X1，停止按钮X2，输出Y0的单回路控制程序。
7、编写一个M0=1后，延时15秒接通Y2，M0从1变0，延时18秒断开Y2。
8、用一个输入点，控制一盏灯。
按3次灯亮，按3次灯灭。
9、正反转程序。
正转启动：X10，反转启动：X11，停止按钮：X12；正向接触器Y3，反向接触器：Y4。
10、星-三角启动程序。
启动按钮：X13，停止按钮：X14。
主接触器：Y5，星：Y6，三角：Y7。
11、编写双联开关的程序。
开关，X4，X5；灯Y112、设计一个按钮控制正反转的程序，即按一下正转，再按一下反转。
13题、1、按X002，Y001点亮，延时5秒钟后Y002点亮，Y001熄灭。
2、在Y002亮的前提下，延时10秒钟后按X003三次后，Y003点亮，Y002关闭。
3、在上面按X003最后一次，Y002灯关闭的同时，计数器开始按每秒1次计数，且每秒Y004闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。
14、设计一个单按钮控制两台电动机顺序启动的程序，即按一下电动机M1启动，再按一下电动机M2启动；当按下停止按钮时，两台电动机同时停止。
15题、1、按X001按钮，Y001延时2秒钟后点亮，再延时3秒钟后，Y002点亮。
电气控制技术第2版习题答案任务一思考与练习1.按我国现行标准，将工作在交流」200V以下、直流-_1500V以下的电气设备称为低压电器。
2.热继电器在电路中作为过载—保护，熔断器在电路中作为—短路__ 保护。
3.低压断路器也称—自动空气开关它是集—控制—、—保护―于一体的电器。
可以实现—失压、—短路—、—过负荷—保护。
4.交流接触器可实现远距离频繁地接通和断开交流主电路和大容量控制电路。
它主要由—线圈—、—触点系统_、—灭弧罩—组成。
5.在电动机控制线路中，通常使用—绿—颜色按钮作为启动按钮，红—颜色按钮作停止按钮。
6.在低压电器中，用于短路保护的电器是（B）oA.过电流继电器B.熔断器C.热继电器D.时间继电器7.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（C）。
A.过电压继电器B.熔断器C.热继电器D.时间继电器8.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（B）oA.按钮B.交流接触器C.热继电器D.断路器9.交流接触器是一种自动控制电器，其作用是：（C）A.不频繁地接通或断开电路B.频繁地接通或断开电路，但不具备任何保护功能。
C.频繁的接通或断开电路，且具有一定的保护功能。
D.和普通开关的作用基本相同，只是能够控制的距离较远。
10.熔断器在电路中的作用是：（D）A.普通的过载保护B.短路保护和严重过载保护C.欠压、失压保护D.短路和过电流保护I1热继电器在电路中的作用是：（A）A.过载保护B.短路保护和严重过载保护C.欠压、失压保护D.漏电保护12.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（C）oA.熔断器B.速度继电器C.低压断路器D.时间继电器13.低压断路器（Λ）oA.有短路保护，有过载保护B.有短路保护，无过载保护C.无短路保护，有过载保护D.无短路保护，无过载保护14.按下复合按钮时（A）oA.动断先断开B∙动合先闭合C.动断动合同时动作D.动合动断均可先动15.按钮用来短时间接通或断开小电流电路，（B）色按钮常用表示起动。
电气控制技术课程设计两台电机顺序起动与停止控制专业班级：姓名：学号：完成时间：目录摘要 (3)第一章绪论 (4)第二章课程设计的原理及选用器材的介绍 (5)2.1电动机的顺序启动/停止控制电路 (5)2.2电动机的选型 (6)2.3两台电动机顺序控制PLC方案的选择 (7)2.4熔断器的原理 (8)2.5继电器 (8)2.6常开常闭开关器的选择 (10)第三章工作原理 (12)3.1两台电动机的顺序启动/停止控制电路如下： (12)3.2工作过程： (12)3.3PLC控制两台电动机的顺序启动/停止 (13)课程设计的体会 (17)参考文献 (18)摘要本文介绍了基于电力拖动的2台电动机的顺序启动停止的设计方案。
我们运用其原理的思路是：用两套异步电机M1和M2，顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主、辅设备之间的控制，我们使用了时间继电器，当按下SB1时，电动机M1会立即启动，而M2会延迟几秒启动。
当按下SB2时。
电动机M1会停止，而M2会延迟几秒钟停止。
同时我们还采用PLC进行控制。
本设计两台电动机的顺序启动/停止可以运用到生活的各个方面这也充分体现了PLC在当今社会对生活的重要之处。
本设计在顺序控制的基础上采用PLC对电动机的控制通过合理的选择和设计提高了电动机的控制水平使电动机达到了较为理想的控制效果。
根据顺序功能图的设计法联系到现实做出了本设计两台电动机顺序启动/停止控制的PLC系统设计。
关键词：继电器、PLC控制第一章绪论与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。
按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。
绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。
调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
延时起动延时停止控制线路安装及调试。

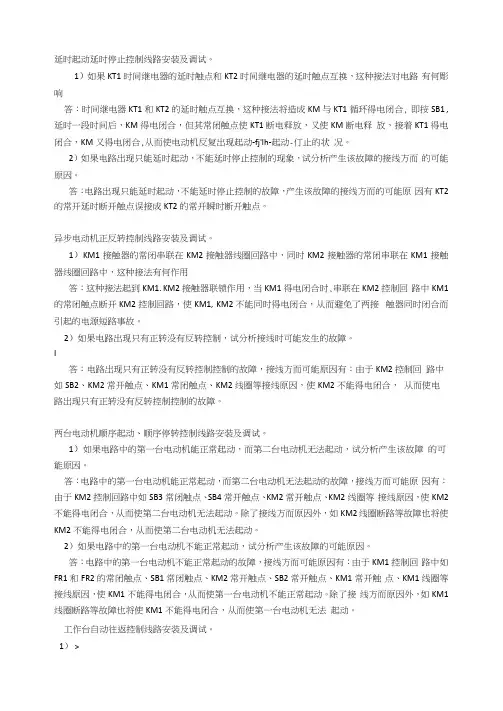

1）如果KT1时间继电器的延时触点和KT2时间继电器的延时触点互换，这种接法对电路有何彫响答：时间继电器KT1和KT2的延时触点互换，这种接法将造成KM与KT1循环得电闭合, 即按SB1 ,延时一段时间后，KM得电闭合，但其常闭触点使KT1断电释放，又使KM断电释放，接着KT1得电闭合，KM又得电闭合,从而使电动机反复岀现起动-fj'lh-起动-仃止的状况。
2）如果电路出现只能延时起动，不能延时停止控制的现象，试分析产生该故障的接线方而的可能原因。
答：电路岀现只能延时起动，不能延时停止控制的故障，产生该故障的接线方而的可能原因有KT2的常开延时断开触点误接成KT2的常开瞬时断开触点。
异步电动机正反转控制线路安装及调试。
1）KM1接触器的常闭串联在KM2接触器线圈回路中，同时KM2接触器的常闭串联在KM1 接触器线圈回路中，这种接法有何作用答：这种接法起到KM1. KM2接触器联锁作用，当KM1得电闭合时,串联在KM2控制回路中KM1的常闭触点断开KM2控制回路，使KM1, KM2不能同时得电闭合，从而避免了两接触器同时闭合而引起的电源短路事故。
2）如果电路出现只有正转没有反转控制，试分析接线时可能发生的故障。
I答：电路岀现只有正转没有反转控制控制的故障，接线方而可能原因有：由于KM2控制回路中如SB2、KM2常开触点、KM1常闭触点、KM2线圈等接线原因，使KM2不能得电闭合，从而使电路岀现只有正转没有反转控制控制的故障。
两台电动机顺序起动、顺序停转控制线路安装及调试。
1）如果电路中的第一台电动机能正常起动，而第二台电动机无法起动，试分析产生该故障的可能原因。
答：电路中的第一台电动机能正常起动，而第二台电动机无法起动的故障，接线方而可能原因有：由于KM2控制回路中如SB3常闭触点、SB4常开触点、KM2常开触点、KM2线圈等接线原因，使KM2不能得电闭合，从而使第二台电动机无法起动。
电气控制与PLC试题及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2.长动与点动的主要区别是控制电器能否保持。
3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有127 条指令,用户地址容量为2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器,普通计时器的计时范围为0～999.9s ,计数器的计数范围为0～9999 。
7.CPM1A开机后，必须先输入系统设置,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为20 安培。
13.C20P中有256 个中间辅助继电器、128 个断电保持继电器、64 个计时/计数器,主机单元有12 个输入点和8 输出点。
14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。
解：___________________________________1221J A B CJ A B CJ A B CA B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。
解：1、布线不合理，采用水平布线，电源进线水平，控制线路垂直布线；2、热继电器连接在定子进线上；3、没有停止按钮，串联在控制线路中；4、没有连锁保护；六.问答题1、下图为报警闪光灯电路,当发生故障时事故继电器KA的常开触点闭合,信号灯L发出闪光信号。

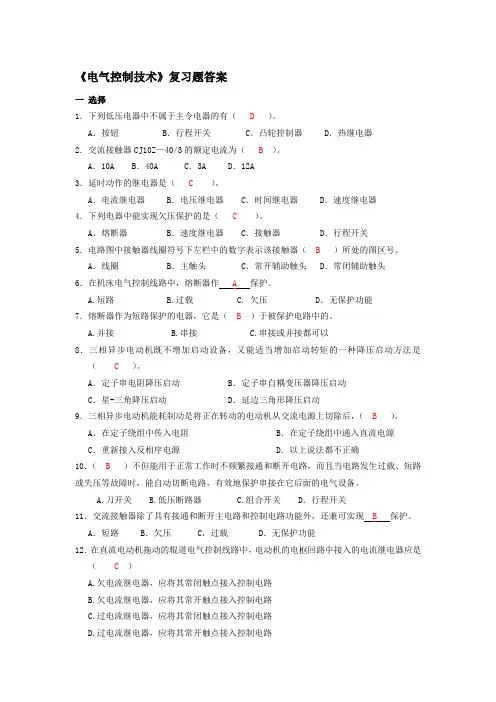

《电气控制技术》复习题答案一选择1．下列低压电器中不属于主令电器的有（ D ）。
A．按钮 B．行程开关 C．凸轮控制器 D．热继电器2．交流接触器CJ10Z—40/3的额定电流为（B）。
A．10A B．40A C．3A D．12A3．延时动作的继电器是（C）。
A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器4．下列电器中能实现欠压保护的是（C）。
A．熔断器 B．速度继电器 C．接触器 D．行程开关5．电路图中接触器线圈符号下左栏中的数字表示该接触器（ B）所处的图区号。
A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头6．在机床电气控制线路中，熔断器作A保护。
A.短路B.过载C. 欠压 D．无保护功能7．熔断器作为短路保护的电器，它是（B）于被保护电路中的。
A.并接B.串接C.串接或并接都可以8．三相异步电动机既不增加启动设备，又能适当增加启动转矩的一种降压启动方法是（C）。
A．定子串电阻降压启动 B．定子串自耦变压器降压启动C．星-三角降压启动 D．延边三角形降压启动9．三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（ B）。
A．在定子绕组中传入电阻 B．在定子绕组中通入直流电源C．重新接入反相序电源 D．以上说法都不正确10．（B）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。
A.刀开关B.低压断路器C.组合开关 D．行程开关11．交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现B保护。
A．短路 B．欠压 C．过载 D．无保护功能12．在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是（C）A.欠电流继电器，应将其常闭触点接入控制电路B.欠电流继电器，应将其常开触点接入控制电路C.过电流继电器，应将其常闭触点接入控制电路D.过电流继电器，应将其常开触点接入控制电路13．分析电气原理图的基本原则是：（C）A.先分析交流通路B.先分析直流通路C.先分析主电路、后分析辅助电路D.先分析辅助电路、后分析主电路14．电路图中接触器线圈符号下右栏中的数字表示该接触器（ D）所处的图区号。
课题20 两台电机顺序起停控制线路20.1实训目的1．掌握两台电动机顺序启动、顺序停止控制线路的安装。
2．掌握两台电动机时间继电器控制顺序启动、顺序停止控制线路的安装。
3．掌握两台电动机顺序启动、逆序停止控制线路的安装。
4．掌握两台电动机顺序启动、逆序停止控制线路的检修。
20.2实训理论基础在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序，启动或停止，才能保证操作过程的合理和工作的安全可靠。
例如：X62W型万能铣床上要求主轴电动机启动后，进给电动机才能启动；M7120型平面磨床的冷却泵电动机，要求当砂轮电动机启动后才能启动。
像这种要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫做电动机的顺序控制。
如图20-1所示，设M1为油泵电动机，在车床中可为齿轮箱提供润滑油；M2为主拖动电动机。
将控制油泵电动机M1的接触器KM1的常开辅助触点串入控制主电动机M2的接触器KM2的线圈支路，则可实现电路只在润滑泵电动机启动后主电动机方向可启动的顺序联锁控制。
图20-1两台电动机顺序启动、顺序停止控制线路在图20-2中，电路采用了时间继电器，属于按时间顺序控制的电路。
时间继电器的延时时间可调。
即可预置M1启动n秒后电动机M2再启动。
工作过程：合上QS，按下SB2，接触器KM1线圈、时间继电器KT线圈同时通电，且由KM1辅助常开触点形成自锁，电动机M1启动。
延时n秒时间到，KT延时闭合触点闭合，接触器KM2线圈通电并自锁，则电动机M2启动，同时KM2的常闭触点断开，切断KT线圈支路，完成M1、M2电动机的按预定时间的顺序启动控制。
174图20-2两台电动机时间继电器控制顺序启动、顺序停止控制线路图20-3两台电动机顺序启动、逆序停止控制线路，在图20-3中由于KM1常开辅助触点和接触器KM2线圈相串联，所以启动时必须先按下启动按钮SB2，使KM1线圈通电，M1先启动运行后，再按下启动按钮SB4，使KM2线圈得电，M2方可启动运行，M1不启动M2就不能启动，也就是说按下M1启动按钮SB2之前，先按M2启动按钮SB4将无效。
工厂电气控制练习题1．1常用低压电器怎样分类？它们各有哪些用途？1．2按钮由哪几部分组成？按钮的作用是什么？1．3行程开关主要由哪几部分组成？它有什么作用？1．4凸轮控制器由哪些部件组成？简述其动作原理。
1．5试述胶盖闸刀开关和铁壳开关的基本结构及用途。
1．6试述转换开关的主要结构及用途。
1．9交流接触器由哪几大部分组成？说明各部分的作用。
1．10简述热继电器的组成和工作原理。
1．11按工作原理分类，时间继电器可分为哪几种类型？各有何特点？1．12中间继电器由哪几部分组成？它在电路中主要起什么作用？1．13交流接触器与直流接触器是根据什么划分的？相对交流接触器，直流接触器在结构上有哪些不同？1．14交流接触器的铁芯为什么要设置短路环？它的作用是什么？1．16交流接触器线圈通电后，如果衔铁长时间被卡住不能吸合，会产生什么后果？1．17交流电磁线圈误接人直流电源，直流电磁线圈误接人交流电源，会发生什么问题？为什么？1．18两个110V的交流电磁线圈能否串联接到220V的交流电源上使用？为什么？1．19在电气控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否互相代用？1．20空气阻尼式时间继电器主要由哪几部分组成？说明其延时原理。
1．21速度继电器主要由哪几部分组成？简述其工作原理。
2．1分析下面的说法是否正确，在括号中用√和×分别表示正确和错误。
（1）在电气控制线路中，应将所有电器的联锁触点接在线圈的下端。
（）（2）设计控制线路时，应使分布在线路不同位置的同一电器触点接到电源的同一相上。
（）（3）在控制线路中，如果两个常开触点并联连接，则它们是“与”逻辑关系。
（）（4）继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。
（）2．2分析题意，从若干个答案中选择一个正确答案。
（1）现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（）。
（A）串联连接（B）井联连接（C）既可串联也可以并联连接（2）现有两个交流接触器，它们的型号相同，额定电压相同，如在电气控制线路中将其线圈串联连接，则在通电时（）。
《机床电气控制技术》课程习题集一、单选题1.下列中哪一个不是电气控制系统中常设的保护环节（）A. 过电流保护B. 短路保护C. 过载保护D. 过电压保护2.自动空气开关的热脱扣器用作（）A. 过载保护B. 断路保护C. 短路保护D. 失压保护3.下列电器中，能够起过载保护作用的是（）。
A. 热继电器B. 接触器C. 熔断器D. 组合开关4.交流接触器铁心上安装短路环是为了（）A. 减少涡流、磁滞损耗B. 消除振动和噪音C. 防止短路D. 过载保护5.在机床电气控制中用做传递信号的电器是（）A. 交流接触器B. 控制按钮C. 继电器D. 行程开关6.机床上常用的电气制动方式中，不常用的是（）A. 能耗制动B. 反馈制动C. 反接制动D. 直接制动7.三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是（）A. 电动机立即停转B. 电动机转速降低、温度升高C. 电动机出现振动及异声D. 电动机转速升高、温度降低8.把运行中的异步电动机三相定子绕组出线端的任意两相电源接线对调，电动机的运行状态变成（）A. 反接制动B. 先是反接制动随后是反转运行C. 反转运行D. 能耗制动9.交流接触器线圈电压过低将导致（）A. 线圈电流显著增大B. 线圈电流显著减小C. 铁心涡流显著增大D. 铁心涡流显著减小10.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）A. 联合控制B. 分散控制C. 多点控制D. 点动控制11.电源线电压为380V，三相鼠笼异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？（）A. 能B. 不能C. 不能确定D. 特殊情况可以12.桥式起重机在下放重物时，重物能保持一定的速度匀速下降，而不会像自由落体一样的落下，主要是电机此时处于（）A. 反接制动状态B. 能耗制动状态C. 再生制动状态D. 直接制动状态13.通电延时时间继电器，它的动作情况是（）A. 线圈通电时触点延时动作，断电时触点瞬时动作B. 线圈通电时触点瞬时动作，断电时触点延时动作C. 线圈通电时触点不动作，断电时触点瞬时动作D. 线圈通电时触点不动作，断电时触点延时动作14.热继电器作电动机的保护时，适用于（）A. 重载起动间断工作时的过载保护B. 频繁起动时的过载保护C. 轻载起动连续工作时的过载保护D. 任何负载、任何工作制的过载保护15.某三相异步电动机的旋转磁场转速为750转/分,在额定负载下其转轴转速为712.5转/分,则此时的转差率是( )A. 2.5%B. 3%C. 5%D. 44%16.关于变频调速系统下列说法正确的是（）A. 交-直-交变频调速为直接变频调速B. 交—交变频调速为间接变频调速C. 改变定子供电电源的频率，从而改变同步转速，来实现的调速D. 脉冲宽度调制型(PWM型)变频器也是一种交—直—交变频器17.直流调速系统在保证一定静差度的基础上，扩大系统调速范围的方法是（）A. 减少电动机机械特性的硬度B. 增大电动机额定负载下的最高转速C. 减少电动机的转速降落D. 提高电动机机械特性的硬度18.下面哪种调速方法不是直流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变转差率调速D. 改变电枢电压调速19.下面哪种是交流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变磁极对数调速D. 改变电枢电压调速20.关于交流电动机调速方法正确的是（）A. 改变电压调速B. 改变磁通调速C. 变频调速D. 在电枢回路中外串电阻调速21.下面哪种不是PLC的编程语言表达方式（）A. 梯形图B. 指令语句表C. 汇编语言D. 逻辑功能图22.下面哪一个不是PLC接口电路中光电耦合器件的作用（）A. 将光电信号合并在一起B. 实现电气隔离,抗干扰C. 避免强电侵入主机D. 电平变换23. PLC的I／O接口（）A. 其输入接口可以接受弱电信号、其输出接口不能和强电设备相连接B. 其输入接口可以接受强电信号、其输出接口不能和强电设备相连接C. 其输入接口可以接受强电信号、其输出接口可以直接和强电设备相连接D. 其输入接口只能接受弱电信号、其输出接口可以直接和强电设备相连接24.关于PLC的硬件主要组成叙述正确的是（）A. 接触器、继电器、输入输出接口B. CPU、存储器、输入输出接口C. CPU、存储器D. 各种触点按键、电磁铁25.下列PLC编程指令中，表示逻辑或非得指令是（）A. LDB. ANDC. ENDD. ORN二、综合设计题26.有台原料皮带运输机，其示意图如下图所示。
FX系列PLC编程及应⽤第2版廖常初主编试题集之分析编程题现有⼀液体混合装置（图如下所⽰），控制要求如下：初始状态，Y1、Y2、Y3以及M、H状态均为OFF，液位传感器L1、L2、L3状态均为OFF。
按下起动按钮SB1，开始注⼊液体A，当液⾯⾼度达到L2时，停⽌注⼊液体A，开始注⼊液体B，当液⾯上升到L1时，停⽌注⼊液体，开始搅拌10S，10S后继续搅拌，同时加热5S，5S后停⽌搅拌，继续加热8S，8S后停⽌加热，同时放出混合液体C，当液⾯降⾄L3时，继续放2S，2S后停⽌放出液体，同时重新注⼊液体A，开始下⼀次混合。
按下停⽌按钮SB2，在完成当前的混合任务后，返回初始状态。
试完成以下任务：1、进⾏I/O地址分配；2、画出程序流程图；3、写出控制程序。
题图：液体混合装置解：（1）I/O地址分配（3）控制程序现有⼀⾃动装卸料装置（图如下所⽰），控制要求如下：运料⼩车开始停在料⽃的下⾯，限位开关X1为ON，按下启动按扭X3时，Y2变为ON,料⽃的闸门打开，装⼊矿⽯，8s后闸门关闭，Y1变为ON，⼩车左⾏，碰到限位开关X2后停下来，⼩车底部的卸料闸门Y3变为ON，⼩车底部的卸料闸门打开，开始卸料，10s后卸料闸门关闭,Y0变为ON ，⼩车右⾏，返回X1处时⼜重复以上过程。
当按下按扭X4后，在完成当前⼯作周期的最后⼀步后，返回初始步，系统停⽌⼯作。
完成以下任务：1、进⾏I/O 地址分配；（4分）2、画出程序顺序功能图；（6分）3、写出控制程序梯形图。
（6分）题图：⾃动装卸料装置解：（1）I/O 地址分配顺序功能图(3) 控制程序梯形图参考程序 1控制要求:按⼀次按钮,门铃响2S ，停⽌3S ，响5次后停⽌。
试：（1）设计I/O ⼝（2）绘出PLC 外部电路接线图（3）画出梯形图输⼊端按钮SB X0输出端电铃YV Y06、按下按钮X0后Y0变为ON并⾃保持，T0定时7秒后，⽤C0对X的输⼊脉冲计数，计满4个脉冲后，Y0也变为OFF，同时C0和T0被复位，在PLC刚开始执⾏⽤户程序时，C0也被复位，设计出梯形图，写出助记符1、楼道灯光的长延时点亮：现在设计⼀个楼道灯光长延时点亮的控制系统，要求开灯开关按下后，延时⼀个⼩时楼灯才⾃动点亮。
两台电动机顺序起动逆序停止控制——延时控制方法控制要求图2-34 所示为两台电动机顺序起动逆序停止控制电路图。
按下起动按钮SB2，第一台电动机M1 开始运行，5s之后第二台电动机M2开始运行；接下停止按钮SB3，第二台电动机M2 停止运行，10s 之后第一台电动机M1 停止运行；SB1 为紧急停止按钮，当出现故障时，只要按下SB1，两台电动机均立即停止运行。
图2-34 两台电动机顺序起动逆序停止控制电路要求用PLC来实现图2-34 所示的两台电动机顺序起动逆序停止控制电路，其控制时序图如图2-35 所示。
图2-35 控制时序图利用PLC的定时器及其通电延时控制电路可实现上述控制要求。
预备知识1．编程元件（T）——通用定时器PLC中的定时器（T）相当于继电器控制系统中的通电型时间继电器。
它可以提供无限对常开常闭延时触点。
定时器中有一个设定值寄存器（一个字长），一个当前值寄存器（一个字长）和一个用来存储其输出触点的映像寄存器（一个二进制位），这三个量使用同一地址编号，定时器采用T与十进制数共同组成编号，如T0、T98、T199 等。
FX2N 系列中定时器可分为通用定时器、积算定时器两种。
它们是通过对一定周期的时钟脉冲计数实现定时的，时钟脉冲的周期有1ms、10ms、100ms 三种，当所计脉冲个数达到设定值时触点动作。
设定值可用常数K 或数据寄存器D 来设置。
项目中所用为通用定时器。
（1）100ms 通用定时器100ms 通用定时器（T0～T199）共200 点，其中T192～T199 为子程序和中断服务程序专用定时器。
这类定时器是对100ms 时钟累积计数，设定值为1～32767，所以其定时范围为0.1～3276.7s。
（2）10ms 通用定时器10ms 通用定时器（T200～T245）共46 点。
这类定时器是对10ms 时钟累积计数，设定值为1～32767，所以其定时范围为0.01～327.67s。
