中级电工实操题总汇本文没有明显的格式错误和有问题的段落,只需要进行小幅度的改写。
维修电工国家职业资格四级技能考核试卷02考试时间为250分钟。
请在试卷标封处填写姓名、准考证号和所在单位名称。
仔细阅读各种题目的回答要求,在规定位置填写答案。
不要在试卷上乱写乱画,也不要在标封区填写无关内容。
试题一、三相异步电动机四点限位控制线路的安装和调试考试时间为100分钟,本题分值为30分。
根据电气安装规范,完成三相异步电动机四点限位控制线路的安装、接线和调试。
考核要求包括正确安装和接线、符合国家电气安装规范、紧固导线、布局合理、导线进线槽,以及通电调试,并达到控制要求。
所有操作必须符合行业安全文明生产规范。
回答问题包括负载为0.75KW、7.5KW、11KW和22KW的三相异步电机所需的铜导线、交流接触器、空气开关和熔断器的额定电流。
试题二、M7130平面磨床、Z35摇臂钻床、(或类似,如M7120平面磨床、T68镗床、C6140车床等)电气控制线路的故障检查、分析及排除考试时间为50分钟,本题分值为20分。
在两个不同电气控制线路对应的工位中随机抽取一个,排除该线路上的故障。
考核要求包括排除电气控制线路中的三个故障、观察设备的运行状况、画出故障点局部电路图并标明故障点位置,以及所有操作必须符合行业安全文明生产规范。
试题三、用PLC对两台电动机顺序启动、逆序停止电路改造考试时间为50分钟,本题分值为30分。
根据电气安装规范,完成用PLC对两台电动机顺序启动、逆序停止电路的编程和调试。
考核要求包括正确完成电路和绘制的I/O接线图、符合国家电气安装规范、编程和调试,以及所有操作必须符合行业安全文明生产规范。
1.正确识读电路图,将控制电路改为PLC控制,并填写I/O分配表和绘制I/O接线图。
2.正确完成PLC控制系统的I/O接线。
3.编制满足控制要求的PLC程序,并下载到PLC中。
4.通电调试,确保控制要求得到满足。
第九章继电-接触器控制思考题解答9-1-1一个复合按钮的动合触点和动断触点有可能同时闭合或同时断开吗?[答]由教材图9-1-5复合按钮的结构可知,当按钮被按下,动触片移动时,是先断开动断触点,后接通动合触点的,在动触片移动的过程中有一段很短的时间内动断触点和动合触点是同时断开的;当松开按钮时,是动合触点先复位断开,然后动断触点再复位闭合,中间也有一段很短的时间内动断触点和动合触点是同时断开的。
所以复合按钮的动断触点和动合触点只可能同时断开,而不可能同时闭合。
9-2-1 能否直接用按钮来控制三相笼型异步电动机主电路的通/断?为什么?[答]不能,理由有二:1. 三相笼型异步电动机主电路有三根电线,需用三只按钮同步控制,显然不合适;2. 按钮触点的允许通过电流一般不超过5A,而三相异步电动机的额定电流一般都超过此值,起动电流则更大。
9-2-2 在图9-1的电动机起、停控制控制电路中已装有接触器KM,为什么还要装一个隔离开关QS?它们的作用有何不同?图9-1[答] 接触器KM是控制电动机起、停的电器,而刀开关QS是隔离开关,它的作用是在检修时隔离电源以保安全,两者不能互相替代。
9-2-3 在图9-1中,如果将隔离开关QS下面的三个熔断器改接到隔离器上面的电源线上是否合适?为什么?[答]通常熔断器安装在刀开关的下方,是为了在更换熔丝时便于与电源隔离以确保安全,如果将刀开关下面的三个熔断器改接到刀开关上面的电源线上,则在更换熔丝时将带电操作,因此从安全方面考虑是不合适的。
9-2-4 按图9-1所示的三相异步电动机起、停控制电路接好线,通电操作时如果出现以下两种情况,试分析问题可能出在哪部分:(1) 按下起动按钮SBst ,接触器KM已经动作,但电动机不转或转得很慢并发出嗡嗡声;(2)当电动机已经起动后,松开起动按钮SBst ,电动机不能继续运转。
[答] (1) 按下起动按钮SBst,接触器KM已经动作,说明控制电路正常,但电动机不转或转得很慢并发出嗡嗡声.,说明三相电动机未通电或处于单相运行状态,可见问题出在主电路,可能是主电路中未接控制电路一相(图9-1中的L1相)的熔断器熔断,或是主电路中某处线路未接好或接触不良。

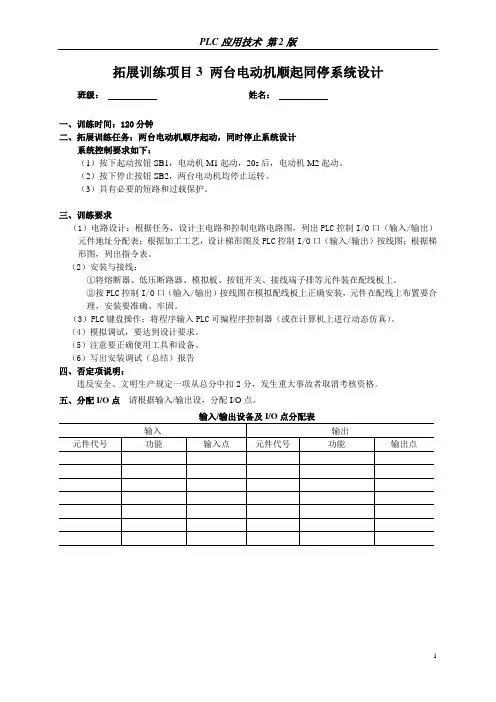

拓展训练项目3 两台电动机顺起同停系统设计班级:姓名:
一、训练时间:120分钟
二、拓展训练任务:两台电动机顺序起动,同时停止系统设计
系统控制要求如下:
(1)按下起动按钮SB1,电动机M1起动,20s后,电动机M2起动。
(2)按下停止按钮SB2,两台电动机均停止运转。
(3)具有必要的短路和过载保护。
三、训练要求
(1)电路设计:根据任务,设计主电路和控制电路电路图,列出PLC控制I/O口(输入/输出)元件地址分配表;根据加工工艺,设计梯形图及PLC控制I/O口(输入/输出)按线图;根据梯形图,列出指令表。
(2)安装与接线:
①将熔断器、低压断路器、模拟板、按钮开关、接线端子排等元件装在配线板上。
②按PLC控制I/O口(输入/输出)按线图在模拟配线板上正确安装,元件在配线上布置要合
理,安装要准确、牢固。
(3)PLC键盘操作:将程序输入PLC可编程序控制器(或在计算机上进行动态仿真)。
(4)模拟调试,要达到设计要求。
(5)注意要正确使用工具和设备。
(6)写出安装调试(总结)报告
四、否定项说明:
违反安全、文明生产规定一项从总分中扣2分,发生重大事故者取消考核资格。
五、分配I/O点请根据输入/输出设,分配I/O点。
输入/输出设备及I/O点分配表
班级:姓名:六、系统电路图请设计出系统电路图。
七、系统梯形图请设计出系统梯形图。
八、质量评价表。

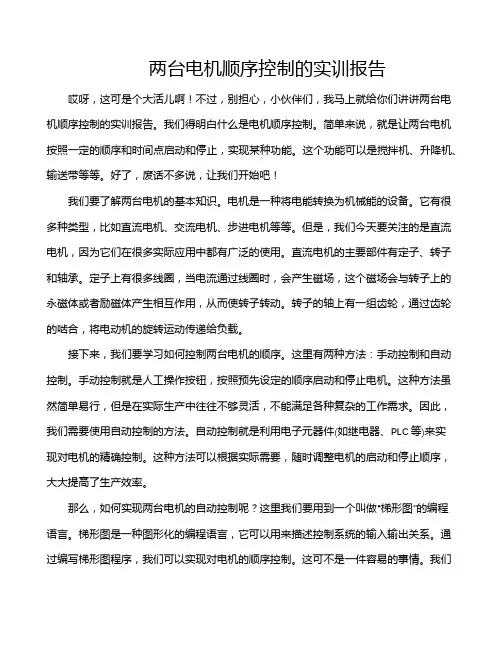

两台电机顺序控制的实训报告哎呀,这可是个大活儿啊!不过,别担心,小伙伴们,我马上就给你们讲讲两台电机顺序控制的实训报告。
我们得明白什么是电机顺序控制。
简单来说,就是让两台电机按照一定的顺序和时间点启动和停止,实现某种功能。
这个功能可以是搅拌机、升降机、输送带等等。
好了,废话不多说,让我们开始吧!我们要了解两台电机的基本知识。
电机是一种将电能转换为机械能的设备。
它有很多种类型,比如直流电机、交流电机、步进电机等等。
但是,我们今天要关注的是直流电机,因为它们在很多实际应用中都有广泛的使用。
直流电机的主要部件有定子、转子和轴承。
定子上有很多线圈,当电流通过线圈时,会产生磁场,这个磁场会与转子上的永磁体或者励磁体产生相互作用,从而使转子转动。
转子的轴上有一组齿轮,通过齿轮的啮合,将电动机的旋转运动传递给负载。
接下来,我们要学习如何控制两台电机的顺序。
这里有两种方法:手动控制和自动控制。
手动控制就是人工操作按钮,按照预先设定的顺序启动和停止电机。
这种方法虽然简单易行,但是在实际生产中往往不够灵活,不能满足各种复杂的工作需求。
因此,我们需要使用自动控制的方法。
自动控制就是利用电子元器件(如继电器、PLC等)来实现对电机的精确控制。
这种方法可以根据实际需要,随时调整电机的启动和停止顺序,大大提高了生产效率。
那么,如何实现两台电机的自动控制呢?这里我们要用到一个叫做“梯形图”的编程语言。
梯形图是一种图形化的编程语言,它可以用来描述控制系统的输入输出关系。
通过编写梯形图程序,我们可以实现对电机的顺序控制。
这可不是一件容易的事情。
我们需要对电路原理、电子元器件以及编程语言都有一定的了解。
但是,只要我们努力学习,相信总有一天能够成为电气自动化领域的专家!在实训过程中,我们还遇到了很多问题。
比如,有时候电机启动太慢,影响整个生产线的运行速度;有时候电机启动太快,导致负载承受不了过大的压力;还有就是电机之间的同步问题,需要我们不断地调整参数和程序,才能达到理想的效果。
前言根据《中华人民共和国劳动法》的明确规定,国家对规定的职业制定了相应的职业技能标准,实行职业资格证书制度,由经过政府批准的考核鉴定机构负责对劳动者实施职业技能鉴定。
经劳动部与有关行业部门协商,首批确定了50个工种实施国家职业技能鉴定。
职业技能鉴定是提高劳动者素质,增强劳动者就业能力的有效措施,进行考核鉴定,并通过职业资格证书制度予以确认,为企业合理使用劳动者以及劳动者自主择业提供了依据和凭证。
同时,竞争上岗,以贡献定报酬的新型的劳动、分配制度,也必将成为千千万万劳动者努力提高职业技能的动力。
实施职业技能鉴定,教材建设是重要的一环。
为适应职业技能鉴定的迫切需要,推动职业培训教学改革,提高培训质量,统一坚定水平,根据我校实际实习的状况,我校电子部组织有关电子电工科组的相关专业教师编写了这本《电力拖动控制线路实习指导书》。
这本实习指导书以《电力拖动控制线路》教学大纲为基本依据,配合理论课程的教学进度,主要是对电力拖动的基本控制线路进行实习。
本实习指导书主要有三部分组成:第一部分:实习的主要要求;第二部分:实习课题;第三部分:基本电力拖动元器件符号。
编写《电力拖动控制线路实习指导书》有一定的难度,由于编写时间仓促,加上编者的经验缺乏,不足之处在所难免,恳请欢迎各使用单位和个人提出宝贵意见和建议。
主编: 朱莹辉黄钜茂目录(一)实习总体要求 (3)(二)实验课题 (5)课题一: 低压电器的了解 (5)课题二:点动控制电路的安装 (6)课题三: 具有过载保护的接触器自锁控制电路的安装 (8)课题四: 双重联锁的正反转控制电路的安装 (11)课题五: 顺序控制线路的安装 (14)课题六: Y-△降压启动控制电路的安装 (16)课题七:电动机往返控制电路的安装 (18)课题八:CA6140车床线路故障检修 (21)(三)附表:(常用的电器符号) (24)(一)实习总体要求一、目的要求:1、了解常用的低压电器,灵活运用电工工具;2、学会初、中级电拖控制电路的接线方法,进一步掌握电路的工作原理;3、初步了解控制电路的检修方法。
电工中高级实训报告任务一、电动机控制线路的设计、安装与调试项目一、三相异步电动机点动及单相运行控制线路的安装与调试1.三相异步电动机的点动及单向运行控制线路的设计2.(1)三相异步电动机的点动控制线路3.电动机的点动控制电路,可以控制机械设备的步进和步退,电动机只作短时动作,不连续供电旋转。
机械设备手动控制间断工作,即按下启动按钮,电动机转动,松开按钮,电动机停转,这样的控制称为点动。
4.点动控制线路如图1-1 -1所示。
线路动作过程:先合上电源开关QS,按下按钮SB-KM线圈得电- +KM主触点闭合-→电动机M启动运转。
松开按钮SB-→KM线圈失电-→KM主触点断开-电动机M停止运转。
(2)三相异步电动机的点动及单向运行控制线路原理图(3)机械设备单向运转即电动机单向连续工作,而在一般控制设备中,单向运行为基本要求时,为了调试维修等需要,要求设备同时具有点动和单向运行控制功能,完成这种功能的控制电路即为混合控制电路。
其电气控制线路如图所示:线路的动作过程:先合上电源开关QS,点动控制、单向运行控制和停止的工作过程如下。
(1)点动控制。
按下按钮SB3- →SB3常闭触点先分断(切断KM辅助触点电路)。
SB3常开触点后闭合(KM辅助触点闭合) -→KM线圈得电→KM主触点闭合-→电动机M启动运转。
(2)松开按钮SB3- +SB3 常开触点先恢复分断→KM线圈失电→KM主触点断开( KM辅助触点断开)后SB3常闭触点恢复闭合→电动机M停止运转,实现了点动控制。
(3)(2)单向运行控制。
按下按钮SB2-→KM 线圈得电→KM主触点闭合(KM辅助触点闭合)-→电动机M启动运转。
实现了单向运行控制。
(4)(3)停止。
按下停止按钮SB1-→KM线圈失电→KM 主触点断开电动机M停止运转。
项目二、三相异步电动机正反转启动控制线路的安装与调试1.接触器互锁的正、反转控制线路2.图1-2-1所示为电动机正反转控制电路。
课题20 两台电机顺序起停控制线路20.1实训目的1.掌握两台电动机顺序启动、顺序停止控制线路的安装。
2.掌握两台电动机时间继电器控制顺序启动、顺序停止控制线路的安装。
3.掌握两台电动机顺序启动、逆序停止控制线路的安装。
4.掌握两台电动机顺序启动、逆序停止控制线路的检修。

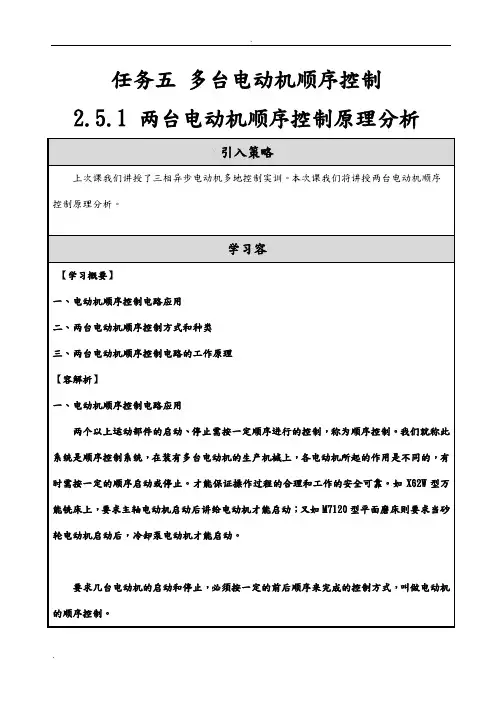

20.2实训理论基础在装有多台电动机的生产机械上,各电动机所起的作用是不同的,有时需按一定的顺序,启动或停止,才能保证操作过程的合理和工作的安全可靠。
例如:X62W型万能铣床上要求主轴电动机启动后,进给电动机才能启动;M7120型平面磨床的冷却泵电动机,要求当砂轮电动机启动后才能启动。
像这种要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式,叫做电动机的顺序控制。
如图20-1所示,设M1为油泵电动机,在车床中可为齿轮箱提供润滑油;M2为主拖动电动机。
将控制油泵电动机M1的接触器KM1的常开辅助触点串入控制主电动机M2的接触器KM2的线圈支路,则可实现电路只在润滑泵电动机启动后主电动机方向可启动的顺序联锁控制。
图20-1两台电动机顺序启动、顺序停止控制线路在图20-2中,电路采用了时间继电器,属于按时间顺序控制的电路。
时间继电器的延时时间可调。
即可预置M1启动n秒后电动机M2再启动。
工作过程:合上QS,按下SB2,接触器KM1线圈、时间继电器KT线圈同时通电,且由KM1辅助常开触点形成自锁,电动机M1启动。
延时n秒时间到,KT延时闭合触点闭合,接触器KM2线圈通电并自锁,则电动机M2启动,同时KM2的常闭触点断开,切断KT线圈支路,完成M1、M2电动机的按预定时间的顺序启动控制。
174图20-2两台电动机时间继电器控制顺序启动、顺序停止控制线路图20-3两台电动机顺序启动、逆序停止控制线路,在图20-3中由于KM1常开辅助触点和接触器KM2线圈相串联,所以启动时必须先按下启动按钮SB2,使KM1线圈通电,M1先启动运行后,再按下启动按钮SB4,使KM2线圈得电,M2方可启动运行,M1不启动M2就不能启动,也就是说按下M1启动按钮SB2之前,先按M2启动按钮SB4将无效。
课题一电动机基本控制线路图的绘制及线路安装步骤一、绘制、识读电气控制线路图的原则生产机械电气控制线路常用电路图、接线图和布置图来表示。
1. 电路图电路图是根据生产机械运动形式对电气控制系统的要求,采用国家统一规定的电气图形符号和文字符号,按照电气设备和电器的工作顺序,详细表示电路、设备或成套装置的全部基本组成和连接关系,而不考虑其实际位置的一种简图。
电路图能充分表达电气设备和电器的用途、作用和工作原理,是电气线路安装、调试和维修的理论依据。
绘制、识读电路图时应遵循以下原则:(1)电路图一般分电源电路、主电路和辅助电路三部分绘制。
1)电源电路画成水平线,三相交流电源相序L1、L2、L3自上而下依次画出,中线N和保护地线PE依次画在相线之下。
直流电源的“+”端画在上边,“-”端在下边画出。
电源开关要水平画出。
2)主电路是指受电的动力装置及控制、保护电器的支路等,它是由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。
主电路通过电流是电动机的工作电流,电流较大。
主电路图要画在电路图的左侧并垂直电源电路。
3)辅助电路一般包括控制主电路工作状态的控制电路;显示主电路工作状态的控制电路;显示主电路工作状态的指示电路;提供机床设备局部照明电路等。
它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯等组成。
辅助电路通过电流的较小,一般不超过5A。
画辅助电路图时,辅助电路要跨接在两相电源线之间,一般按照控制电路、指示电路和照明电路的顺序依次垂直画在主电路图的右侧,且电路中与下边电源线相连的耗能元件(如接触器和继电器的线圈、指示灯、照明灯等)要画在电路图的下方,而电器的触头要画在耗能元件与上边电源线之间。
为读图方便,一般应按照自左至右、自上而下的排列来表示操作顺序。
(2)电路图中,各电路的触头位置都按电路未通过或电器未受外力作用时的常态位置画出。
分析原理时,应从触头的常态位置出发。
两台电动机顺序起动逆序停止控制延时控制方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March两台电动机顺序起动逆序停止控制——延时控制方法控制要求图 2-34 所示为两台电动机顺序起动逆序停止控制电路图。
按下起动按钮SB2,第一台电动机M1 开始运行,5s之后第二台电动机M2开始运行;接下停止按钮SB3,第二台电动机M2 停止运行,10s 之后第一台电动机M1 停止运行;SB1 为紧急停止按钮,当出现故障时,只要按下SB1,两台电动机均立即停止运行。
图2-34 两台电动机顺序起动逆序停止控制电路要求用PLC来实现图2-34 所示的两台电动机顺序起动逆序停止控制电路,其控制时序图如图2-35 所示。
图2-35 控制时序图利用 PLC的定时器及其通电延时控制电路可实现上述控制要求。
预备知识1.编程元件(T)——通用定时器PLC中的定时器(T)相当于继电器控制系统中的通电型时间继电器。
它可以提供无限对常开常闭延时触点。
定时器中有一个设定值寄存器(一个字长),一个当前值寄存器(一个字长)和一个用来存储其输出触点的映像寄存器(一个二进制位),这三个量使用同一地址编号,定时器采用T与十进制数共同组成编号,如T0、T98、T199 等。
FX2N 系列中定时器可分为通用定时器、积算定时器两种。
它们是通过对一定周期的时钟脉冲计数实现定时的,时钟脉冲的周期有1ms、10ms、100ms 三种,当所计脉冲个数达到设定值时触点动作。
设定值可用常数K 或数据寄存器D 来设置。
项目中所用为通用定时器。
(1)100ms 通用定时器100ms 通用定时器(T0~T199)共200 点,其中T192~T199 为子程序和中断服务程序专用定时器。
这类定时器是对100ms 时钟累积计数,设定值为1~32767,所以其定时范围为~。
(2)10ms 通用定时器10ms 通用定时器(T200~T245)共46 点。
两台笼型电动机M1、M2顺序起停的控制线
路设计
(1)M1、M2能挨次起动,并能同时停止转动。
(2)M1起动后M2起动,M1可点动,M2可单独停止转动。
首先分析主电路,依据要求,有两台电动机可正转,每个电动机使用一个接触器掌握,虽然题目没有明确要求,但基本的电路爱护措施必需要有,主电路如图。
接着分析掌握电路:
①两台电动机正转连续运行
留意,此处没有互锁环节,由于两台电动机要求可同时运行,也没有短路问题。
②挨次起动(联锁环节)
留意,题目要求的挨次起动,理解为M1起动后,M2才能起动,因此需要设置联锁环节。
在上面的掌握线路中加入联锁环节。
在上图中,已经满意了M1、M2可同时停止,且M2可单独停止的要求。
③M1点动
本例可以用上一题的方法实现点动掌握,但此处我们利用中间继电
器来实现这一功能。
图中,增加了一个中间继电器K,正常起动连续运行M1时,按下SB2,K先得电并使其常开帮助触点闭合,KM1得电自锁;当需要点动时,直接按SB5,K不得电KM1无法自锁,因而松开SB5后KM1失电。
点动环节掌握线路简洁,但由于在实际机床中,点动往往处于附加功能的地位,因此必需首先满意连续运行的要求,这样就必需使点动环节避开自锁环节,可以看出该环节变得更加简单,这也说明有些典型掌握线路的合并并不是线性的简洁叠加,而是需要变形的。
最终,加上掌握电路的热继电器触点、熔断器等,从而将主电路和掌握电路补充完整,画在一个完整的电气原理图中。
答案:。
