两台电动机顺序起动逆序停止控制——延时控制方法控制要求图2-34 所示为两台电动机顺序起动逆序停止控制电路图。

按下起动按钮SB2，第一台电动机M1 开始运行，5s之后第二台电动机M2开始运行；接下停止按钮SB3，第二台电动机M2 停止运行，10s 之后第一台电动机M1 停止运行；SB1 为紧急停止按钮，当出现故障时，只要按下SB1，两台电动机均立即停止运行。

图2-34 两台电动机顺序起动逆序停止控制电路要求用PLC来实现图2-34 所示的两台电动机顺序起动逆序停止控制电路，其控制时序图如图2-35 所示。

图2-35 控制时序图利用PLC的定时器及其通电延时控制电路可实现上述控制要求。

预备知识1．编程元件（T）——通用定时器PLC中的定时器（T）相当于继电器控制系统中的通电型时间继电器。

它可以提供无限对常开常闭延时触点。

定时器中有一个设定值寄存器（一个字长），一个当前值寄存器（一个字长）和一个用来存储其输出触点的映像寄存器（一个二进制位），这三个量使用同一地址编号，定时器采用T与十进制数共同组成编号，如T0、T98、T199 等。

FX2N 系列中定时器可分为通用定时器、积算定时器两种。

它们是通过对一定周期的时钟脉冲计数实现定时的，时钟脉冲的周期有1ms、10ms、100ms 三种，当所计脉冲个数达到设定值时触点动作。

设定值可用常数K 或数据寄存器D 来设置。

项目中所用为通用定时器。

（1）100ms 通用定时器100ms 通用定时器（T0～T199）共200 点，其中T192～T199 为子程序和中断服务程序专用定时器。

这类定时器是对100ms 时钟累积计数，设定值为1～32767，所以其定时范围为0.1～3276.7s。

（2）10ms 通用定时器10ms 通用定时器（T200～T245）共46 点。

这类定时器是对10ms 时钟累积计数，设定值为1～32767，所以其定时范围为0.01～327.67s。

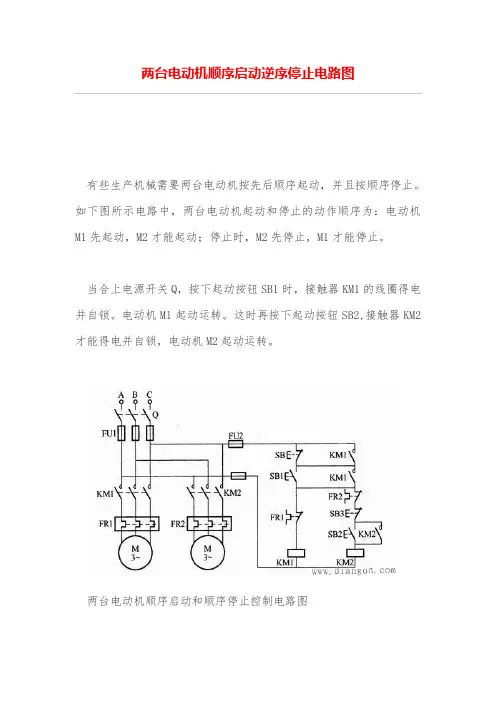

两台电动机顺序启动逆序停止电路图
有些生产机械需要两台电动机按先后顺序起动，并且按顺序停止。

如下图所示电路中，两台电动机起动和停止的动作顺序为：电动机M1先起动，M2才能起动；停止时，M2先停止，M1才能停止。

当合上电源开关Q，按下起动按钮SB1时，接触器KM1的线圈得电并自锁。

电动机Ml起动运转。

这时再按下起动按钮SB2,接触器KM2才能得电并自锁，电动机M2起动运转。

两台电动机顺序启动和顺序停止控制电路图
当需要停止时，必须先按下停止按钮SB3, KM2断电释放，M2停止运转。

KM2断电释放的同时，并联在停止按钮SB两端的常开触点断开，这时再按下SB,
KM1断电释放，M1停止转动。

本电路适用于需两台电动机按顺序起动和停止的生产机械。

如铣床的主轴电动机和进给电动机控制。

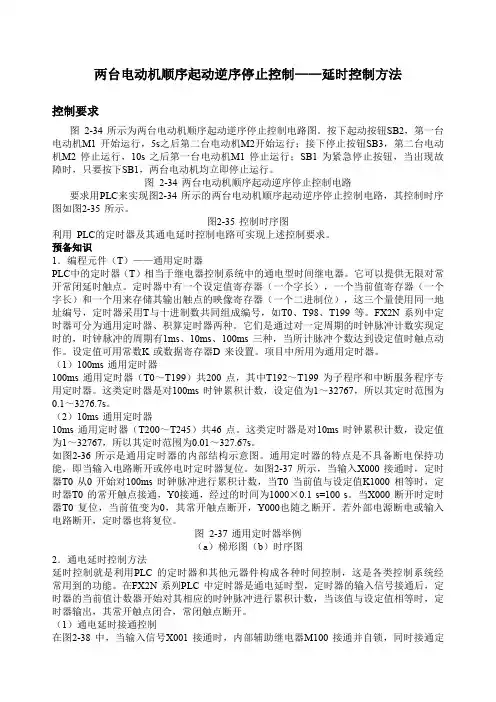

两台电动机顺序起动逆序停止控制延时控制方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March两台电动机顺序起动逆序停止控制——延时控制方法控制要求图 2-34 所示为两台电动机顺序起动逆序停止控制电路图。

按下起动按钮SB2，第一台电动机M1 开始运行，5s之后第二台电动机M2开始运行；接下停止按钮SB3，第二台电动机M2 停止运行，10s 之后第一台电动机M1 停止运行；SB1 为紧急停止按钮，当出现故障时，只要按下SB1，两台电动机均立即停止运行。

图2-34 两台电动机顺序起动逆序停止控制电路要求用PLC来实现图2-34 所示的两台电动机顺序起动逆序停止控制电路，其控制时序图如图2-35 所示。

图2-35 控制时序图利用 PLC的定时器及其通电延时控制电路可实现上述控制要求。

预备知识1．编程元件（T）——通用定时器PLC中的定时器（T）相当于继电器控制系统中的通电型时间继电器。

它可以提供无限对常开常闭延时触点。

定时器中有一个设定值寄存器（一个字长），一个当前值寄存器（一个字长）和一个用来存储其输出触点的映像寄存器（一个二进制位），这三个量使用同一地址编号，定时器采用T与十进制数共同组成编号，如T0、T98、T199 等。

FX2N 系列中定时器可分为通用定时器、积算定时器两种。

它们是通过对一定周期的时钟脉冲计数实现定时的，时钟脉冲的周期有1ms、10ms、100ms 三种，当所计脉冲个数达到设定值时触点动作。

设定值可用常数K 或数据寄存器D 来设置。

项目中所用为通用定时器。

（1）100ms 通用定时器100ms 通用定时器（T0～T199）共200 点，其中T192～T199 为子程序和中断服务程序专用定时器。

这类定时器是对100ms 时钟累积计数，设定值为1～32767，所以其定时范围为～。

（2）10ms 通用定时器10ms 通用定时器（T200～T245）共46 点。
