电学实验练习题
- 格式:docx
- 大小:10.52 KB
- 文档页数:4
电学实验练习题1、(2012海南卷).图1是改装并校准电流表的电路图,已知表头a 的量程为Ig=600A 内阻为Rg ,A 是标准电流表,要求改装后的电流表量程为I=60mA 。
完成下列填空。
(1) 图1中分流电阻Rp 的阻值为_______。
(2)在电表改装成后的某次校准测量中,a 表的示数如图所是,由此读出流过a 电流表的电流为___mA 。
此时流过分流电阻R 跑的电流为_______mA (保留一位小数) 2、(2012北京高考卷).(18分)在“测定金属的电阻率”实验中,所用测量仪器均已校准.待测金属丝接入电路部分的长度约为50cm .(1)用螺旋测微器测量金属丝的直径,其中某一次测量结果如图1所示,其读数应为___________mm (该值接近多次测量的平均值)(2)用伏安法测金属丝的电阻Rx .实验所用器材为:电池组(电动势为3V ,内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3k Ω)、滑动变阻器R(0~20Ω,额定电流2A )、开关、导线若干. 某小组同学利用以上器材正确连接好电路,进行实验测量,记录数据如下: 由以上数据可知,他们测量Rx 是采用图2中的_________图(选填“甲”或“乙”).(3)图3SR图2乙甲滑片P 置于变阻器的一端.请根据图(2)所选的电路图,补充完成图3中实物间的连线,并使闭合开关的瞬间,电压表或电流表不至于被烧坏.(4)这个小组的同学在坐标纸上建立U 、I 坐标系,如图4所示,图中已标出了测量数据对应的4个坐标点.请在图4中标出第2、4、6次测量数据坐标点,并描绘出线.由图线得到金属丝的阻值R x =___________Ω(保留两位有效数字).(5)根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号).A .1×10-2Ω⋅mB .1×10-3Ω⋅mC .1×10-6Ω⋅mD .1×10-8Ω⋅m(6)任何实验测量都存在误差.本实验所用测量仪器均已校准,下列关于误差的说法中正确的选项是___________(有多个正确选项).A .用螺旋测微器测量金属丝直径时,由于读数引起的误差属于系统误差B .由于电流表和电压表内阻引起的误差属于偶然误差C .若将电流表和电压表内阻计算在内,可以消除由测量仪表引起的系统误差D .用U ─I 图像处理数据求金属丝电阻可以减小偶然误差3、(2012四川卷) (2)某学习小组的同学拟探究小灯泡L 的伏安特性曲线,可供选用的器材如下:P R x 图3I /A图4U /V 012210.10.20.30.40.50.6小灯泡L,规格“4.0V.0.7A”;电流表A1,量程3A,内阻约为0.1Ω;电流表A2,量程0.6A,内阻r2=0.2Ω;电压表V,量程3V,内阻rV=9kΩ;标准电阻R1,阻值1Ω;标准电阻R2,阻值3 kΩ;滑动变阻器R,阻值范围O~ 10Ω,;学生电源E,电动势6V,内阻不计;开关S及导线若干。
“小灯泡伏安特性”中的功率问题一、实验题1.做“描绘小电珠的伏安特性曲线”实验时,已知所用小电珠的额定电压和额定功率分别为2.5V、1.2W,,实验可供选择的器材如下:a.电流表A1(量程0~0.6A,内阻约5Ω)b.电流表A2(量程0~3A,内阻约0.1Ω)c.电压表V1(量程0~3V,内阻约3kΩ)d.电压表V2(量程0~15V,内阻约2000Ω)e.滑动变阻器R1(阻值0~10Ω,额定电流1A)f.滑动变阻器R2(阻值0~5000Ω,额定电流500mA)g.直流电源的电动势为3.0V,内阻忽略不计h.开关k,导线若干①为了完成实验且尽可能减小实验误差,电流表应选择,电压表应选择,滑动变阻器应选择(填写实验器材前的序号)②请设计合理的电路来完成该实验,把电路图画在方框里。
③实验中,当电压表的示数为U 时,电流表的示数为I,则小电珠电阻的真实值U(填“大于”“等于"或“小于")。
I④通过实验得到多组数据,做出小电珠的伏安特性曲线,如图所示。
如果取两个这样的小电珠并联以后再与一阻值为2.0Ω的定值电阻串联,接在电动势为3.0V、内阻忽略不计的直流电源两端,则每个小电珠消耗的实际功率为W 。
(结果保留两位小数)【答案】a c e 大于0.55(0.53—0.55)【解析】(1)灯泡额定电压是2.5V,电压表应选c;由表中实验数据可知,最大电流为0.49A,电流表选a;为方便实验操作,滑动变阻器应选e;(2)描绘小灯泡伏安特性曲线,电压与电流要从零开始变化,滑动变阻器应采用分压接法;由表中实验数据可知,灯泡最大电阻约为3.7Ω,电压表内阻约为2kΩ,灯泡电阻阻值远小于电压表内阻,电流表应采用外接法,电路图如图所示:(3)由于电压表的分流作用,所以电流表的示数比流经灯泡的电流偏大,故根据欧姆定律R =U测量电阻偏小,即计算得到的小电珠的电阻值IU小于真实值;则小电珠电阻的真实值大于。
I(4)将定值电阻与电源等效为内阻为2.0Ω,电动势为3.0V 的电源,由闭合电路欧姆定律得:U=3.0﹣2.0I,将路端电压与电流的关系图象作入图象中,如图所示:由图可知,U=1.28V,I=0.43A,所以灯泡的实际功率为:P =UI = 0.55W2.在“描绘小灯泡的伏安特性曲线”实验中,实验室提供了如下器材:A.小灯泡(3V,1.8W)B.电压表(量程3V,内阻约为20kΩ)C.电流表(量程0.6A,内阻约为0.2Ω)D.滑动变阻器(0~10Ω,2A)E.电源(电动势3V,内阻不计)F.开关及导线若干,坐标纸实验中要求小灯泡上的电压从零开始测量尽可能准确,调节测量多组对应的U、I 值。
初中物理模拟考试电学实验汇总测试一.实验探究题(共10小题)1.小虎用图甲所示电路测额定电压为8V的小灯泡的电阻:(1)在图甲中把接错的一根导线打上“×”,再画线把它改到正确的位置上。
(2)改正错误后小虎开始做实验,某一次实验电表示数如图乙所示,则小灯泡电阻大小是Ω(保留小数点后两位数字),小虎想测量小灯泡正常工作时的电阻,应将滑动变阻器的滑片向端移动。
(填字母“A”或“B“)。
(3)上述实验结束后,小虎添加了一个电流表和阻值为R0的定值电阻,设计了如图丙所示的电路,测出上述小灯泡的额定功率,请完成下列实验步骤:①闭合开关,移动滑片P,使电流表A2的示数为,读出此时电流表A1的示数为I;②小灯泡的额定功率表达式为:P=(用已知量和测量量表示)。
2.小虎探究“电流与电阻的关系”,实验室提供的器材有:电源(电压恒为6V),滑动变阻器(规格为“20Ω 1A”),可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。
(1)小虎根据图甲连接的实物电路如图乙所示,其中有一根导线连接是错误的,请在图乙中将这根线打上“×”,并画出正确的连线。
(2)电路连接正确后,先用10Ω的定值电阻进行实验,闭合开关后,移动滑动变阻器的滑片P,此时电流表的示数如图丙所示,断开开关,不更换或移动其他元件,仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验,然后再闭合开关。
此时应移动滑片P,使电压表的示数为V。
(3)利用现有器材,其他条件不改变,小虎最多能做次实验,如果题干中6个电阻都能为实验所用,应控制定值电阻两端电压至少是V。
(4)小虎利用实验数据绘制出如图丁所示的图象,可得出电流和电阻的关系是。
3.在测量小灯泡电功率的实验中,电源为三节新铅蓄电池申联,小灯泡上标有“2.5V”字样。
(1)实验中某同学连接了如图甲所示的电路,如果此时闭合开关,会造成的后果是;(2)正确连接电路后,小明闭合开关,发现灯泡不亮,他的下一步操作应该是;(3)实验中,当电压表示数为2.5V时,电流表的示数如图乙所示,则此时小灯泡的电功率为W。

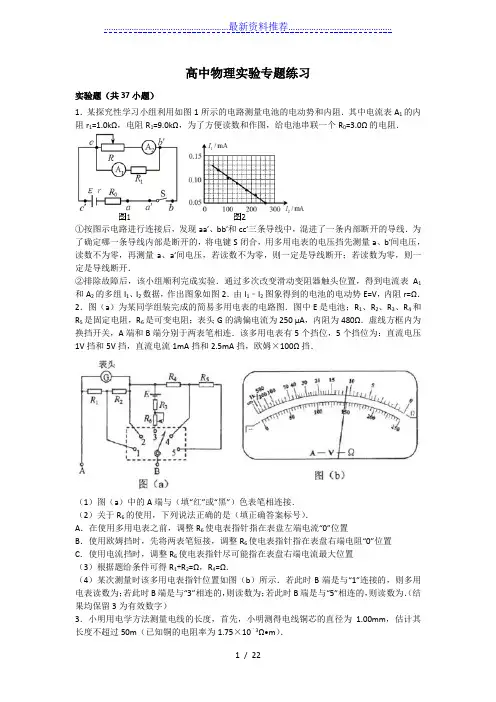

高中物理实验专题练习实验题(共37小题)1.某探究性学习小组利用如图1所示的电路测量电池的电动势和内阻.其中电流表A1的内阻r1=1.0kΩ,电阻R1=9.0kΩ,为了方便读数和作图,给电池串联一个R0=3.0Ω的电阻.①按图示电路进行连接后,发现aa′、bb′和cc′三条导线中,混进了一条内部断开的导线.为了确定哪一条导线内部是断开的,将电键S闭合,用多用电表的电压挡先测量a、b′间电压,读数不为零,再测量a、a′间电压,若读数不为零,则一定是导线断开;若读数为零,则一定是导线断开.②排除故障后,该小组顺利完成实验.通过多次改变滑动变阻器触头位置,得到电流表A1和A2的多组I1、I2数据,作出图象如图2.由I1﹣I2图象得到的电池的电动势E=V,内阻r=Ω.2.图(a)为某同学组装完成的简易多用电表的电路图.图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头G的满偏电流为250 μA,内阻为480Ω.虚线方框内为换挡开关,A端和B端分别于两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1V挡和5V挡,直流电流1mA挡和2.5mA挡,欧姆×100Ω挡.(1)图(a)中的A端与(填“红”或“黑”)色表笔相连接.(2)关于R6的使用,下列说法正确的是(填正确答案标号).A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=Ω,R4=Ω.(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”连接的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“5”相连的,则读数为.(结果均保留3为有效数字)3.小明用电学方法测量电线的长度,首先,小明测得电线铜芯的直径为1.00mm,估计其长度不超过50m(已知铜的电阻率为1.75×10﹣3Ω•m).现有如下实验器材:①量程为3V、内阻为3kΩ的电压表;②量程为0.6A,内阻约为0.1Ω的电流表;③阻值为0~20Ω的滑动变阻器;④内阻可以忽略,输出电压为3V的电源;⑤阻值为R0=4.30Ω的定值电阻,开关和导线若干.小明采用伏安法测量电线电阻,正确连接电路后,调节滑动变阻器,电流表示数从0 开始增加,当示数为0.50时,电压表示数如图1所示,度数为V,根据小明测量的信息,图2中P点应该(选填“接a”、“接b”、“接c”或“不接”),Q点应该(选填“接a”、“接b”、“接c”或“不接”),小明测得的电线长度为m.4.某同学利用如图(a)所示的电路测量一微安表(量程为100μA,内阻大约为2500Ω)的内阻.可使用的器材有:两个滑动变阻器R1,R2(其中一个阻值为20Ω,另一个阻值为2000Ω);电阻箱R z(最大阻值为99999.9Ω);电源E(电动势约为1.5V);单刀双掷开关S1和S2.C、D分别为两个滑动变阻器的滑片.5.(1)按原理图(a)将图(b)中的实物连线.(2)完成下列填空:①R1的阻值为Ω(填“20”或“2000”)②为了保护微安表,开始时将R1的滑片C滑到接近图(a)中的滑动变阻器的端(填“左”或“右”)对应的位置;将R2的滑片D置于中间位置附近.③将电阻箱R z的阻值置于2500.0Ω,接通S1.将R1的滑片置于适当位置,再反复调节R2的滑片D的位置、最终使得接通S2前后,微安表的示数保持不变,这说明S2接通前B与D所在位置的电势(填“相等”或“不相等”)④将电阻箱R z和微安表位置对调,其他条件保持不变,发现将R z的阻值置于2601.0Ω时,在接通S2前后,微安表的示数也保持不变.待微安表的内阻为Ω(结果保留到个位).(3)写出一条提高测量微安表内阻精度的建议:.5.“用DIS测定电源的电动势和内阻”的实验电路如图(a)所示,其中定值电阻阻值R1=1Ω.(1)图(a)中A为传感器,定值电阻R1在实验中起的作用;(2)实验测得的路端电压U相应电流I的拟合曲线如图(b)所示,由此得到电源电动势E=V,内阻r=Ω;(3)实验测得的数据如表所示,则实验中选用的滑动变阻器最合理的阻值范围为A.0~5Ω B.0~20Ω C.0~50Ω D.0~200Ω6.压敏电阻由在压力作用下发生形变进而导致电阻率发生变化的材料组成,为了探究某压敏材料的特性,有人设计了如下的电路,一电源电动势3V内阻约为1Ω,两个电流表量程相同均为0.6A,一个电流表内阻r已知,另外一个电流表内阻较小但阻值未知.7.(1)电路图中哪个电流表的内阻r已知(A1或者A2)(2)在某一个压力测试下,两个电流表A1A2的读数分别为I1和I2,则压敏电阻的阻值R x=.(3)经过测试获得压敏电阻的阻值和压力的关系图如下所示,以竖直向下为正方向,则阻值和压力的关系式是.7.某同学利用图甲电路测量自来水的电阻率,其中内径均匀的圆柱形玻璃管侧壁连接一细管,细管上加有阀门K以控制管内自来水的水量,玻璃管两端接有导电活塞(活塞电阻可忽略),右侧活塞固定,左侧活塞可自由移动,实验器材还有:电源(电动势约为2V,内阻不可忽略)两个完全相同的电流表A1、A2(量程为3mA,内阻不计)电阻箱R(最大阻值9999Ω)定值电阻R0(可供选择的阻值由100Ω、1kΩ、10kΩ)开关S,导线若干,刻度尺.实验步骤如下:A.测得圆柱形玻璃管内径d=20mmB.向玻璃管内注满自来水,并用刻度尺测量水柱长度LC.连接好电路,闭合开关S,调整电阻箱阻值,读出电流表A1、A2示数分别记为I1、I2,记录电阻箱的阻值RD.该表玻璃管内水柱长度,多次重复实验步骤B、C,记录每一次水柱长度L和电阻箱阻值RE.断开S,整理好器材(1)为了较好的完成该实验,定值电阻R0应选(2)玻璃管内水柱的电阻R x的表达式R x=(用R0、R、I1、I2表示)(3)若在上述步骤C中每次调整电阻箱阻值,使电流表A1、A2示数均相等,利用记录的多组水柱长度L和对应的电阻箱阻值R的数据,绘制出如图乙所示的R﹣L关系图象,则自来水的电阻率ρ=Ωm(保留两位有效数字),在用本实验方法测电阻率实验中,若电流表内阻不能忽略,则自来水电阻率测量值与上述测量值相比将(选填“偏大”、“不变”或“偏小”)8.某同学用图甲所示电路测量一段金属丝的电阻率,待测金属丝粗细均匀,阻值约为100Ω,备选器材如下:A.量程为5mA、内阻r1=50Ω的电流表B.量程为0.6A、内阻r2=0.2Ω的电流表C.量程为6V、内阻r3约为15kΩ的电压表D.最大阻值为15Ω、最大允许电流为2A的滑动变阻器E.定值电阻R1=5ΩF.定值电阻R2=500ΩG.电动势E=6V、内阻很小的直流电源H.开关一个、导线若干I.螺旋测微器、刻度尺(1)该同学用螺旋测尾气测待测金属丝的直径如图乙所示,则螺旋测微器的示数D=mm;(2)为了能尽可能精确地测量该金属丝的电阻,电流表应选用(填“A”或“B”),定值电阻应选用(填“E”或“F”);(3)电压表的示数记为U,所选用电流表的示数记为I,则该金属丝的电阻的表达式R x=;若用刻度尺测得待测金属丝的长度为L,则其电阻率的表达式为ρ=(表达式中所用到的阻值必须用对应的电阻符号表示,不得直接用数值表示)9.利用如图甲所示的电路测量某种电阻丝材料的电阻率,所用电阻丝的电阻约为20Ω.带有刻度尺的木板上有a和b两个接线柱,把电阻丝拉直后固定在接线柱a和b上,在电阻丝上夹上一个带有接线柱c的小金属夹,沿电阻丝移动金属夹,可改变其与电阻丝接触点P 的位置,从而改变接入电路中电阻丝的长度.可供选择的器材还有:电池组E(电动势为3.0V,内阻约1Ω);电流表A1(量程0~100mA,内阻约5Ω);电流表A2(量程0~0.6A,内阻约0.2Ω);电阻箱R(0~999.9Ω);开关、导线若干.实验操作步骤如下:A.用螺旋测微器在电阻丝上三个不同的位置分别测量电阻丝的直径;B.将选用的实验器材,按照图甲连接实验电路;C.调节电阻箱使其接入电路中的电阻值较大;D.将金属夹夹在电阻丝上某位置,闭合开关,调整电阻箱的阻值,使电流表满偏,然后断开开关.记录电阻箱的电阻值R和接入电路的电阻丝长度L;E.改变金属夹与电阻丝接触点的位置,闭合开关,调整电阻箱的阻值,使电流表再次满偏.重复多次,记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L;F.断开开关,整理好器材.①某次测量电阻丝直径d时,螺旋测微器示数如图3所示,则d=mm;②实验中电流表应选择(选填“A1”或“A2”);③用多用电表的欧姆档粗测电阻丝的电阻,选用“×10”倍率的电阻档测量,发现多用电表指针偏转角过大,因此需选择“”倍率的电阻档(填“×1”或“×100”),并,再进行正确测量,多用电表的示数如图4所示,测量结果R=Ω.④用记录的多组电阻箱的阻值R和对应的接入电路中电阻丝长度L的数据,绘出了如图5所示的R﹣L关系图线,图线在R轴的截距为R0,在L轴的截距为L0,再结合测出的电阻丝直径d,写出电阻丝的电阻率表达式ρ=(用给定的物理量符号和已知常数表示).④本实验中,电流表的内阻对电阻率的测量结果影响(填“有”或“无”).10.想测量一捆带绝缘漆的镍铬合金丝的长度.①如图1所示,他们用螺旋测微器测得合金丝的直径d=mm.查得镍铬合金丝的电阻率为ρ,若测出合金丝的电阻为R,则合金丝的长度可以根据公式L=.求出(用ρ、d、R表示)②他们用表盘如图2所示的多用电表测量合金丝的电阻.现将选择开关调到电阻档的“×10”位置,将红、黑表笔分别插入“+”、“﹣”插孔,把两笔尖相互接触,调节(选填“S”或“T”),使用多用电表的指针指向电阻档的刻线(选填“0”或“∞”).之后将红黑表笔的笔尖分别与合金丝两端接触,发现指针偏转角度过大,于是他们将选择开关调到电阻档的位置(选填“×1”或“×100”).(3)乙同学在“把电流表改装为电压表”的实验中,测电流表G的内阻时备有下列器材A.待测电流表(量程1mA,内阻约几十欧)B.滑动变阻器(阻值范围0~100Ω)C.滑动变阻器(阻值范围0~20kΩ)D.电阻箱(0~999.9Ω)E.电阻箱(0~9999Ω)F.电源(电动势6V,有内阻)G.电源(电动势15V,有内阻)H.开关、导线①若采用如图所示电路测定电流表G的内阻,并要求有较高的精确度,以上器材中,R1应选用,R2应选用,电源应选用(用器材前的英文字母表示).②若测得电流表内阻R g=50.0Ω,要将该电流表改装成量程是3V的电压表,则应串联一个阻值是Ω的电阻,表的刻度盘上原0.6mA处应改写成V.11.在测定一节干电池的电动势和内电阻的实验中,备有下列器材:A.待测的干电池(电动势约为1.5V,内电阻小于1.0Ω)B.电流表A1(量程0﹣3mA,内阻R g1=10Ω)C.电流表A2(量程0﹣0.6A,内阻R g2=0.1Ω)D.滑动变阻器R1(0﹣20Ω,10A)E.滑动变阻器R2(0﹣200Ω,1A)F.定值电阻R0(990Ω)G.开关和导线若干(1)某同学设计了如图甲所示的(a)、(b)两个实验电路,其中合理的是图;在该电路中,为了操作方便且能准确地进行测量,滑动变阻器应选(填写器材名称前的字母序号),这是因为若选另一个变阻器,(2)图乙为该同学根据(1)中选出的合理的实验电路,利用测出的数据绘出的I1﹣I2图线(I1为电流表A1的示数,I2为电流表A2的示数),为了简化计算,该同学认为I1远远小于I2,则由图线可得电动势E=V,内阻r=Ω.(结果保留2位有效数字)12.某同学用伏安法测一节干电池的电动势和内阻,现备有下列器材:A.被测干电池一节B.电流表1:量程0~0.6A,内阻r=0.3ΩC.电流表2:量程0~0.6A,内阻约为0.1ΩD.电压表1:量程0~3V,内阻未知E.电压表2:量程0~15V,内阻未知F.滑动变阻器1:0~10Ω,2AG.滑动变阻器2:0~100Ω,1AH.开关、导线若干伏安法测电池电动势和内阻的实验中,由于电流表和电压表内阻的影响,测量结果存在系统误差,在现有器材的条件下,要尽可能准确地测量电池的电动势和内阻.(1)在上述器材中请选择适当的器材(填写器材前的字母):电流表选择,电压表选择,滑动变阻器选择.(2)实验电路图应选择如图中的(填“甲”或“乙”);(3)根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象,则在修正了实验系统误差后,干电池的电动势E=V,内电阻r=Ω.13.某兴趣小组利用图甲所示的电路测定一干电池的内阻r和一待测电阻的阻值R x,已知电池的电动势约为6V,电池内阻和待测电阻的阻值都约为10Ω,且不超过10Ω,可供选用的实验器材有:A.电流表A1(量程0﹣600mA,内阻不计);B.电流表A2(量程0﹣3A,内阻不计);C.电压表V1(量程0﹣6V,内阻很大);D.电压表V2(量程0﹣15V,内阻很大);E.滑动变阻器R(阻值0﹣100Ω);开关S一个,导线若干条.实验过程如下:(1)在连接电阻前,先选择适合的器材,电流表应选用,电压表应选用.(填所选器材钱的字母)(2)按图甲正确连接好电路后,将滑动变阻器的阻值调到最大,闭合开关,逐次调小其接入电路的阻值,测出多组U和I的值,并记录相应的数据.以U为纵轴,I为横轴,得到如图乙所示的图线(3)断开开关S,将R X改在B,C之间,A与B用导线直接连接,其他部分保持不变,重复步骤(2),得到另一条U﹣I图线,其斜率的绝对值为k.(4)根据上面实验数据结合图乙可得,电池的内阻r=Ω,可用k和r表示待测电阻的关系式为R x=.14.回答下列问题:(1)如图甲,是多用电表简化电路图,作为电压表使用时,选择开关应接,作为欧姆表使用时,选择开关应接.(填1.2或3)使用时,电流一定从端流入多用电表(填A或B),(2)利用多用电表和电阻箱测量电源的电动势和内阻的电路如图乙,调节电阻箱,记录多组电阻箱示数R和多用电表示数I,作出R﹣的图线如图丙.由图丙可求得电动势E=V,内限r=Ω.(结果均保留2位有效数字)忽略偶然误差,本实验侧得的E测、r测与真实值比较:E测E真,r测r真(选填“<”、“=”、或“>”)15.实验小组要测量一个电池组的电动势E和内阻r,并测量保护电阻的阻值R x.已知电池组的电动势约为6V,电池内阻和待测电阻阻值均约为几十欧.可选用的实验器材有:电流表A1(量程0﹣30mA)电流表A2(量程0﹣100mA)电压我V1和V2(量程均为0﹣6V)滑动变阻器R1(阻值0﹣5Ω)滑动变阻器R2(阻值0﹣300Ω)开关S一个,导线若干某同学设计的实验过程如下:①实验电路图如图1所示,正确连接电路;②将变阻器R接入电路的阻值调到最大,闭合开关S;③逐渐减小变阻器R的阻值,测量并记录多组电压表和电流表的数据U1、U2、I.根据上面信息,回答下列问题:(1)实验中电流表应选用,滑动变阻器应选用.(2)如图2是根据步骤③的测量数据作出的U1﹣I图象,由图象可知,电源电动势E=V,电源内阻r=Ω(结果均保留两位有效数字)(3)用U1、U2、I表示待测保护电阻的阻值为R x=,考虑电表内阻对测量结果的影晌,实验中待测电阻的测量值与真实值相比(填“偏小”“偏大”或“相等”).16.为了测得一干电池的电动势和内阻,实验室提供了下列器材:A.待测电池组(电动势E约为3V,内阻r不超过2.5Ω);B.电流表(量程0~0.6A,内阻小于1Ω);C.电阻箱(0~99.99Ω);D.滑动变阻器(0~10Ω);E.单刀双掷开关、单刀单掷开关各一个及导线若干.考虑到干电池组的内阻较小,电流表的内阻不能忽略,他设计了如图甲所示的实验电路.(1)该同学先测电流表的内阻:①将开关S断开,滑动变阻器的阻值调到最大,开关K闭合,调节滑动变阻器的滑片P,使电流表A满偏;②将开关S接通C,保持阻值不变,调节阻值,使电流表A半偏,记下电阻箱的阻值为0.3Ω;③由以上操作可知电流表的内阻为Ω.(2)该同学再测干电池组的电动势和内阻:①将开关K断开,电阻箱的阻值调至最大,将开关S接通D;②调节电阻箱的阻值R,使电流表A有足够示数,改变R的值,测出几组I和R;③图乙是根据实验数据绘出的﹣R图象,由此可得待测干电池组的电动势E=V,内阻r=Ω.(计算结果均保留三位有效数字)17.某同学要测量一节干电池的电动势和内电阻.他根据老师提供的以下器材,画出了如图1所示的原理图.①电压表V(量程3V.内阻Rv约为l0kΩ)②电流表G(量程3mA,内阻Rg=l00Ω)③电流表A(量程3A,内阻约为0.5Ω)④滑动变阻器R1(0~20Ω,2A)⑤滑动变阻器R2(0~500Ω,1A)⑥定值电阻R3=0.5Ω⑦开关S和导线若干(1)该同学发现电流表A的量程太大,于是他将电流表G与定值电阻R3并联,实际上是进行了电表的改装,则他改装后的电流表对应的量程是A.(保留两位有效数字)(2)为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是(填写器材编号)(3)该同学利用上述实验原理图测得数据,以电流表G读数为横坐标,以电压表V读数为纵坐标绘出了如图2所示的图线,根据图线可求出电源的电动势E=1.50V.电源的内阻r=Ω.(保留两位有效数字)18.某同学要测量一电阻R0(约2kΩ)的阻值和一个锂电池(电动势E标称值为3.7V,允许的最大放电电流为200mA)的电动势E和内电阻r,实验室备用的器材如下:A.电压表V(量程3V,电阻R V约为4.0kΩ)B.电流表A1(量程100mA,电阻R A1约5Ω)C.电流表A2(量程2mA,电阻R A2约50Ω)D.滑动变阻器R1(0~10Ω,额定电流1A)E.滑动变阻器R2(0~20Ω,额定电流1A)F.电阻箱R3(0~999.9Ω,最小分度值0.1Ω)G.开关s一只、导线若干(1)为了测定电阻R0的阻值,该同学设计了如图1所示的电路,则电流表应选择,滑动变阻器应该选择.(2)在实验操作过程中发现滑动变阻器R1、R2和电流表A1已损坏,请用余下的器材测量锂电池的电动势E和内电阻r.请在图2方框中画出实验电路图;(3)按照新设计的电路图连好电路进行实验,同学测得若干组数据,在进行数据处理时,采用了图象法,为使图线是一条直线,则应以为横坐标,以为纵坐标.19.热敏电阻包括正温度系数电阻器(PTC)和负温度系数电阻器(NTC),某实验小组选用下列器材探究某热敏电阻R1的伏安特性.A.电流表A(量程0.6A,内阻为0.6Ω)B.电压表V(量程3.0V,内阻约2kΩ)C.滑动变阻器R(最大阻值为10Ω)D.滑动变阻器R′(最大阻值为500Ω)E.电源E(电动势4V,内阻较小)F.电键、导线若干(1)要求实验中改变滑动变阻器滑片的位置,使加在热敏电阻两端的电压从零开始逐渐增大,①请补充完成图甲中实物间的连线,②其中应选择的滑动变阻器是.(填写器材前面的代号)(2)该小组测出热敏电阻R1的U﹣I 图线如图乙中曲线Ⅰ,又通过查阅资料得出了热敏电阻R2的U﹣I 图线如图乙中曲线Ⅱ.用上述电流表和热敏电阻R1、R2测量某电池组的电动势和内阻,采用的电路如图丙,将单刀双掷开关接通“1”,通过R1的电流如图丁,测得R1的电流为A,将单刀双掷开关接通“2”时测得R2的电流为0.60A,则该电池组的电动势为V,内阻为Ω.(结果均保留二位有效数字)20.测定某种特殊电池的电动势和内阻.其电动势E约为8V,内阻r约为50Ω.实验室提供的器材:A.量程为200 μA、内阻未知的电流表G;B.电阻箱R o(0~999.9Q);C.滑动变阻器R1(0~20kΩ);D.滑动变阻器R2(0~60kΩ);E.开关3只,导线若干.(1)先用如图1所示的电路来测定电流表G内阻.补充完成实验:①为确保实验仪器安全,滑动变阻器R'应该选取(选填“R1”或“R2”);②连接好电路,断开S1、S2,将R'的滑片调到(选填“a”或“b”)端;③闭合S1,调节R',使电流表G满偏;④保持R'不变,再闭合S2,调节电阻箱电阻R o=2Ω时,电流表G的读数为100 μA;⑤调节电阻箱时,干路上电流几乎不变,则测定的电流表G内阻Rg=Ω.(2)再用如图2所示的电路,测定该特殊电池的电动势和内阻.由于电流表G内阻较小,在电路中串联了合适的定值电阻R3作为保护电阻.按电路图连接好电路,然后闭合开关S,调整电阻箱Ro的阻值为R,读取电流表的示数I,记录多组数据(R,I),建立坐标系,描点作图得到了如图3所示的图线,图线斜率为V﹣l,电池的电动势E=V,内阻r=Ω.21.现有一特殊的电池,其电动势E约为9V,内阻r在35~55Ω范围,最大允许电流为50mA.为测定这个电池的电动势和内阻,某同学利用如图甲的电路进行实验.图中电压表的内电阻很大,对电路的影响可以不计;R为电阻箱,阻值范围为0~9999Ω;R0是定值电阻.(1)实验室备有的定值电阻R0有以下几种规格:A.10Ω,2.5W B.50Ω,1.0W C.150Ω,1.0W D.1500Ω,5.0W本实验应选用,其作用是.(2)该同学接入符合要求的R0后,闭合开关S,调整电阻箱的阻值读出电压表的示数U,再改变电阻箱阻值,取得多组数据,作出了如图乙的图线.则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示.(3)根据乙图所作出的图象求得该电池的电动势E为V,内电阻r为Ω.22.有同学利用如图1所示的电路测定电源的电动势和内阻,提供的器材有:A.干电池两节,每节电动势约为1.5V,内阻未知B.直流电压表V1、V2,内阻很大C.直流电流表A,内阻可忽略不计D.定值电阻R0,阻值未知,但不小于5E.滑动变阻器F.导线和开关(1)请根据所给电路图,以笔画线代表导线,在图2的实物图上将所缺导线画上.(2)甲同学利用该电路完成实验时,由于某根导线发生断路故障,导致一只电压表始终没有读数,因此只记录了一只电压表和电流表的示数,如表所示:U/V 2.62 2.48 2.34 2.20 2.06 1.92I/A 0.08 0.12 0.19 0.20 0.24 0.28利用表格中的数据在图3中作出U﹣I图.(3)由图象可知,两节干电池总电动势为V,总内阻为.由计算得到的数据可以判断,能够示数的电压表应为表(选填“V1”或“V2”).23.某实验小组要测量电源的电动势E和内阻r.(1)甲同学设计了如图甲所示的电路,电源的电动势约为4.5V,电路中电压表的内阻很大,量程只有3V;电阻箱R的最大阻值为999.99Ω,R0是阻值为5.0Ω的定值电阻.实验时,闭合电键S,多次调节电阻箱的阻值,读出多组电阻箱阻值R和对应的电压表示数U,由测得的数据,绘出﹣R图线如图乙所示.则电源电动势E=V,内阻r=Ω (结果均保留两位有效数字)(2)乙同学找来一个电流表,用如图丙所示的电路也测量电池的电动势和内电阻.闭合开关S后,改变电阻箱阻值.当电阻箱阻值为R1时,电流表示数为I1;当电阻箱阻值为R2时,电流表示数为I2.已知电流表的内阻为R A.请你用R A、R1、R2、I1、I2表示出电池的内电阻r=.24.某同学利用下列器材测量两节干电池的电动势和内阻.A.待测干电池两节B.电压表V l、V2,量程均为3V,内阻很大C.定值电阻Ro(阻值未知)D.电阻箱RE.导线和开关.(1)根据如图甲所示的实物连接图,在图乙方框中画出相应的电路图;(2)实验之前,需要利用该电路测出定值电阻R o.先把电阻箱R调到某一阻值R1,再闭合开关,读出电压表V l和V2的示数分别为U10、U20,则R o=(用U10、U20、R1表示).(3)若测得R o=1.2Ω,实验中调节电阻箱R,读出相应电压表V l和V2的多组数据U1、U2,描绘出U1﹣U2图象如图丙所示,则两节干电池的总电动势E=V,总内阻r=Ω25.一位同学为了测量某蓄电池的电动势E和内阻r,设计了如图甲所示的实验电路.已知定值电阻的阻值为R0,电压表的内阻很大,可视为理想电压表.(1)请根据该同学所设计的电路,用笔画线代替导线,在图乙中完成实验电路的连接;(2)实验中,该同学多次改变滑动变阻器的滑片位置,记录电压表和的示数U1和U2,画出U2﹣U1图象如图丙所示.已知图线的横截距为a,纵截距为b,则蓄电池的电动势E=,内电阻r=(用题中给出的物理量符号表示);(3)若忽略测量误差的影响,则该同学通过实验得到的电源内阻的阻值(填“大于”“小于”或“等于”)真实值.26.某位同学利用图1所示电路测量电源电动势和内阻,(1)实验时多次改变电阻箱的阻值,记录电阻箱阻值R和电压表读数U,并在计算机上显示出如图2所示的﹣关系图线,由图线可知电池的电动势E a=V,内阻r a=Ω,该实验系统误差主要来自.(2)实验中,随着变阻箱阻值的改变,电压表的示数U以及电池内阻消耗的功率P都会发生变化.图3的各示意图中正确反映P﹣U关系的是.27.在测电源的电动势和内阻的实验中,提供的电表量程有些偏小,于是采用了如图甲所示的电路进行测量.其中定值电阻R1的阻值是3Ω,R2的阻值为6Ω,电流表和电压表都为理想电表.(1)在实物连线图乙中,缺少几条导线,请用笔画线代替导线,在图中补上缺少的几条导线,使之成为一个完整的、正确的电路实物连线图.(2)调节滑动变阻器R P阻值的大小,记录多组U、I数据,画出如图丙所示的U﹣I图象,根据图象可计算出该电源的电动势为V,电源的内阻为Ω.(结果保留三位有效数字)(3)实际上,电流表的内阻并不等于零,电压表的内阻也不是无限大,从系统误差的角度来看,电源的内阻比其真实内阻.(填下面选项前的字母)。
中考物理电学实验探究经典习题1、为探究影响电阻大小的因素,甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验,a、b长度相同,b、c粗细相同,如图1所示。
连接电路,分别接通a、b、c,电流表的三次示数如图2所示,根据示数可以得出以下结论:①比较a、b两次电表示数,可以得出电阻大小跟导体 有关。
②比较b、c两次电表示数,可以得出电阻大小跟导体 有关。
③由实验可以得出:三个电阻丝阻值从大到小关系是 。
(2)乙同学利用这套实验器材试图对电热与电阻的关系进行探究:①考虑到没有计时工具,他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处,然后使a、b、c电阻丝能同时通电发热。
乙同学是想利用 来反映电阻丝发热量的大小。
②乙同学选择的电路图如图3所示,采取的是三个电阻丝 (选填“串联”或“并联”)的连接方式,请你将未完成的电路连线补充完整。
③接通电路,观察到小木棍掉落的先后顺序是 。
结合实验现象和甲同学实验得到的电阻大小关系,乙同学推测出:通电时间相同的情况下,,发现该结论与已学的焦耳定律不符。
电阻大的电阻丝产生的电热 (选填“多”或“少”)请你帮助他进行解释:在相同的通电时间内,当时,电阻大的电热就多;当时,电阻大的电热就少。
3V,定值电阻R2、用如图甲所示的电路探究“通过导体的电流与电压的关系”,电源电压为R的最大阻值为20Ω。
的阻值为10Ω,滑动变阻器'(1)用笔画线代替导线把图乙所示的实物图连接完整,要求滑片P向右移动时电流表示数变小;(2)闭合开关前将滑动变阻器的滑片调至B端的目的是______。
闭合开关,移动滑片,发现电流表无示数,电压表示数接近电源电压,若电路仅有一处故障,故障是______;(3)排除故障后,调节滑动变阻器,记录数据如下表。
请在图所示的坐标纸中把未标出的两个点描出来并画出I-U图像;序号 1 2 3 4 5电压U/V 1.2 2.0 2.2 2.4 2.8电流I/A 0.12 0.20 0.22 0.24 0.28分析图像可得:电阻一定时,通过导体的电流与导体两端的电压成正比;(4)若探究“通过导体的电流与电阻的关系”,需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。
初中物理电学实验专项练习一、串、并联电路电流、电压的规律1.小明利用如图1所示的电路“探究串、并联电路中电流的关系“.(1)探究串联电路中电流的关系.①用笔画线代替导线将开关S3连入电路中.(要求:只闭合开关S3后,R1、R2以及电流表串联;导线不许交叉)②②最大:P (1(2(3)测出A、B、C三处的电流如表所示,由此得出初步结论:(只写表达式).小梅指出:为了得出更普遍的规律,应当进行多次实验.操作方法是:.(4)小海利用原有的实验器材,添加一个开关,又设计了一个电路.利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系.请在图丙中的虚线框中画出电路图.3.在“探究串联电路电压的特点”活动中.(1)如图所示,连接电路时,至少需要根导线;实验中应选择规格(相同/不同)的小灯泡.两端电压时,闭合开关,发现电压表示数为零,原因可能是(填出一种即可).(2)在测L1(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L两端电压.她2两端电压?,理由是.能否测出L2(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中,分析实验数据得、开2.在“探究电流与电压、电阻的关系”的实验中,实验室老师给同学们准备了以下器材:5Ω、10Ω、15Ω、20Ω的定值电阻各一个,“15Ω1A”的滑动变阻器一个,电流表,电压表,电源,开关和导线若干.(1)根据如图所示的实物图,在指定位置的虚线框内画出电路图.(2)闭合开关前,滑动变阻器的滑片应置于(填“左”或“右”)端.(3)在“探究电流与电压的关系”时,记录的电流表与电压表的示数如下表所示,请在图示坐标纸上描点画出I﹣U图象,由此得出的实验结论是:(4)在“探究电流与电阻的关系”的实验中,先将5Ω电阻连入电路中,闭合开关,移动滑片,使电压表的示数为1.5V,读出电流表的示数;再分别改接10Ω、15Ω、20Ω的电阻,重复上述实310Ω,((2(3)(4拆下其(5)当小华改用50Ω的电阻继续实验时,发现无论怎样移动滑动变阻器滑片,都无法使电压表示数达到实验要求的值,你认为“电压表的示数无法达到实验要求的值”的原因可能是()A.滑动变阻器的阻值太大 B.电压表量程选小了C.滑动变阻器的阻值太小 D.滑动变阻器烧坏了(6)小华解决了上述问题后,完成了实验.利用收集到的多组数据.作出了如图丁所示的电流I 随电阻R变化的关系图象.分析图象得出了电流与电阻的关系是.三、电阻跟材料、长度、横截面积关系1.某实验小组探究金属丝电阻大小与长度的关系,他们取一段粗细均匀的由同种材料制成的金属丝,将金属丝拉直连接在A、B接线柱上,在金属丝上安装一个可滑动的金属夹P.实验室还提供了下列器材:电压表、电流表、电池组(电压3V)、滑动变阻器(20Ω2A)、刻度尺、开关和导线若干.(1)为了测量AP段的电阻R,他们连接了如图甲所示的电路,请用笔画线代替导线,把图中还没有连接的一根导线接上,使电路完整.(2)选用导线a、b分别接入电路中,是为了探究电阻大小跟导体的有关.(3)选用导线b、c分别接入电路中,是为了探究电阻大小跟导体的有关.(4)选用导线分别接入电路中,是为了探究电阻大小跟导体的横截面积有关.(5)影响导体电阻大小因素除了上述因素外,还可能跟有关.3.在探究影响导体电阻大小的因素时,小兵、小红两位同学作出了如下猜想:①导体的电阻与导体的长度有关;②导体的电阻与导体的横截面积有关;③导体的电阻与导体的材料有关.实验室提供了4根电阻丝,规格、材料如表为了验证上述猜想,他们设计了如图所示的实验电路.(1(; (4A 和B (6(1(2于 端(填“A”或“B”).(3)闭合开关,移动滑动变阻器滑片P ,发现电压表始终无示数,电流表有示数,其原因可能是 (填符号).A .滑动变阻器断路B .R 断路C .R 短路(4)排除故障后,当电压表的示数如图丙所示时,电流表的示数如图丁所示,则通过定值电阻的电流大小为 A ,它的阻值是 Ω.(5)通常情况下要进行多次测量并取平均值,其目的是为了.2.现用“伏安法”测量一个未知电阻Rx的阻值(Rx约为20Ω).在实验室中,配有的实验器材如下:A.电源E(电压U=3V恒定); B.电流表A1(量程0~50mA);C.电流表A2(量程0~3A); D.电压表V1(量程0~3V);E.电压表V2(量程0~15V); F.滑动变阻器R(0~80Ω);G.定值电阻R=40Ω; H.开关一个,导线若干.则:.则:(1(2.(43.(1变阻器(2,调节滑动变阻器R,当电流表示数分别为I1,I2时,灯丝电阻RL= (用R,I1,I2表示测量结果).(3)小琳用公式R=计算出灯泡正常发光时的电阻为1210Ω,比(1)中测量的电阻大得多,请你帮助小琳给出合理的解释.(4)小琳根据图乙和丙的示数,计算了此时灯泡实际消耗的电功率与灯泡额定功率相差W.4.小明要测定标有“3.8V”小灯泡正常发光时的电阻,选择一些器材连接了如图甲所示电路.(1)同组的小芳发现小明所选的器材不能完成此实验,其原因是.并且电路连接也有错误,如果此时闭合开关,小灯泡(选填“发光”或“不发光”),电压表(选填“有示数”或“无示数”).请你在接错的那根导线上打“×”,并另画一根导线,使电路连接正确.(2)小明重新选择合理器材,将电路改接正确后,闭合开关,调节滑动变阻器的滑片,使小灯泡如的小,这置于小明把空气通过氢氧化钠溶液,得到二氧化碳浓度为0的空气,并收集于集气瓶中,再将Rx其中(1)图甲电源电压恒为6V,请以笔画导线完成电路图剩余部分的连接.要求,滑片P向B端移动时,电压表、电流表的示数都变大(2)开关S闭合前,滑片P应移至(选填“A”或“B”)端.(3)闭合开关S,发现电流表无示数,电压表有示数.电路某一故障可能为.A 、S 断路B 、R'断路C 、R x 短路D 、R x 断路(4)排除故障后,移动滑片P ,电压表、电流表示数如图乙所示,二氧化碳为0时,R x 的阻值为Ω(5)请在丙图中画出R x 阻值与空气中二氧化碳浓度的关系图象(二)小明利用电磁继电器设计车载自动换气设备,如图丁所示,控制电路,恒为6V 的蓄电池,开关S ,定值电阻R 0,二氧化碳气敏电阻R x ,电磁继电器的线圈电阻不计,线圈电流大0.1A 时衔铁被吸下,线圈电流小于0.1A 衔铁被弹回,受控电路包括,恒为24V 的蓄电池,额定电压均为24V(6)1(1)(2)(3(4的I ﹣U (5更换,但有一个R=5Ω的定值电阻和另一个电流表K ,小飞和他们一起讨论找到了解决问题的方法,此方法应是:先 ,再调节滑动变阻器,使电流表K 的示数为 A 即可.2.为了研究小灯泡在不同电压下工作时(实际电压不允许超过额定电压的五分之一),消耗的电功率是否相同,某同学选取一个额定电压为2.5V 的小灯泡.(1)请你帮他设计电路,并在答题卡的指定位置画出电路图;(2)他还准备了:蓄电池(6V ),电流表(0~0.6A 0~3A )、电压表(0~3V 0~15V )、滑动变阻器R 1(10Ω 0.6A)、滑动变阻器R 2(50Ω 0.6A)、开关、导线若干.为了完成实验,应选择滑动变阻器 接入电路,电压表选用 量程;(3)由实验测得,通过小灯泡的电流随电压变化的关系图线如图所示.由图可知,小灯泡正常发光时,通过灯丝的电流是 A ,此时消耗的电功率为 W ;(4)通过数据分析可以得出: .3.在“测量小灯泡的电功率”的实验中,小明连接了如图所示的电路.(1)请帮小明将电路补充完整.(2)正确连接电路后闭合开关,发现小灯泡不亮,电流表、电压表都4.(2(3(4)排除故障后继续实验,小华进行了4次测量,并将有关数据及现象记录在表格中.在第1次实验中小灯泡不亮的原因是: .(5)分析表中信息,可知小灯泡的额定功率为W.实验得出的结论是:小灯泡的实际电功率,灯泡越亮.5.在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω.(1)连接电路时开关应,电流表的量程应选0~A.(2)请你用笔画线代替导线,将图甲中的实物电路连接完整.(3)闭合开关前,图甲中滑动变阻器的滑片P应位于(选填“A”或“B”)端.(4,若他(5I﹣U图1.(1学为了“探究影响电流做功的因素”,所示的实验,通过此实验可以较形象的比较出电流做功的多少.该实验是通过观察P(2闭着等量空气并与U形管紧密相连,实验前U形管两端液面相平,将1、2和3、4导线分别接到电源两端.在实验过程中,通过观察U形管中的变化来比较电流通过电阻丝产生热量的多少:图甲所示的装置是用来研究电流通过电阻丝产生的热量与的关系,图乙所示的装置是用来研究通过电阻丝产生的热量与的关系,综合分析图甲乙两装置的实验现象,可以得出的结论是.。
高中物理《电学实验》练习题(附答案解析)学校:___________姓名:___________班级:___________一、单选题1.用欧姆表的×100挡测一电阻,发现指针偏角太小,应换下面哪个倍率挡位()A.×1挡B.×10挡C.×100挡D.×1k挡2.关于欧姆表及其使用中的问题,下列说法中正确的是()A.接表内电源负极的应是黑表笔B.换挡后,都要重新调零C.表盘刻度是均匀的D.表盘刻度最左边表示电阻阻值为03.如图,该电路元器件对应的符号是()A.B.C.D.4.在利用多用电表欧姆挡前要进行欧姆调零,欧姆调零利用的是()A.甲旋钮B.乙旋钮C.丙旋钮D.丁插孔5.某同学通过实验测定阻值约为5Ω的电阻x R,用内阻约为3kΩ的电压表,内阻约为0.125Ω的电流表进行测量。
他设计了图甲和图乙两种电路,下列说法正确的是()A .实验中应采用图甲电路,此电路测得的x R 偏大B .实验中应采用图乙电路,此电路测得的x R 偏大C .实验中应采用图甲电路,误差主要是由电压表分流引起的D .实验中应采用图乙电路,误差主要是由电流表分压引起的6.电容器是一种重要的电学元件,在电工和电子技术中应用广泛.使用图甲所示电路观察电容器的充电和放电过程.电路中的电流传感器(不计内阻)与计算机相连,可以显示电流随时间的变化.直流电源电动势为E ,实验前电容器不带电.先将开关K 拨到“1”给电容器充电,充电结束后,再将其拨到“2”,直至放电完毕.计算机显示的电流随时间变化的i t -曲线如图乙所示.则下列说法正确的是( )A .乙图中阴影部分的面积12S SB .乙图中阴影部分的面积12S S <C .由甲、乙两图可判断阻值12R R >D .由甲、乙两图可判断阻值12R R =7.在使用多用电表的欧姆档测电阻时,下列说法正确的是( )A .将红黑表笔短接,调节欧姆调零旋钮使指针指向左侧“0”刻度处B .测量时若发现指针偏转角度过小,则应该减小倍率,并重新欧姆调零后再进行测量C .欧姆表的电池使用时间太长,虽然仍能正常调零,但测量值将略偏大D .使用完毕,直接将多用电表摆放整齐即可8.用如图所示的电路测定电池的电动势和内阻,由于电表内阻的影响,关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是( )A.E0>E,r0>r B.E0=E,r0<rC.E0=E,r0>r D.E0<E,r0<r二、多选题9.在用欧姆表测电阻的实验中,用“×10”挡测量一个电阻的阻值,发现表针偏转角度极小,正确的判断和做法是A.这个电阻值很小B.这个电阻值很大C.为了把电阻测得更准确一些,应换用“×1”挡,重新测量D.为了把电阻测得更准确一些,应换用“×100”挡,重新测量10.使用多用电表的欧姆挡测电阻时,下列说法正确的是.A.测量前应检查指针是否停在“Ω”刻度线的“∞”处B.每一次换挡,都要重新进行一次调零C.在外电路,电流从红表笔流经被测电阻到黑表笔D.测量时,若指针偏转很小(靠近∞附近),应换倍率更大的挡进行测量11.如图所示是伏安法测电阻的部分电路,开关先后接通a和b时,观察电压表和电流表示数的变化。
中考物理《电学》实验题专项练习题(含答案)1.在“测量小灯泡电功率”的实验中,电源电压恒为3V,小灯泡的额定电压为2.5V,滑动变阻器的规格为“20Ω 1A”。
(1)正确连接电路,移动滑动变阻器的滑片到某一位置,读出小灯泡电压,电压表的示数如图乙所示,要测量小灯泡的额定功率,应将滑片适当向______(填“左”或“右”)滑动;(2)图丙是小灯泡的电流随电压变化关系的图象,可知小灯泡的额定功率为______W;(3)测量小灯泡的电功率______(填“需要”或“不需要”)多次测量求平均值,原因是______。
(4)在实际测量过程中,调节滑动变阻器使其接入电路中的电阻减小ΔR1,相应的小灯泡的阻值变化ΔR2,则ΔR1______ΔR2(填“>”、“=”或“<”);(5)实验结束后,某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。
已知电源电压为9V,定值电阻R的阻值为10Ω。
请帮助他完成以下实验步骤:①开关S、S1闭合,S2断开,调节滑动变阻器的滑片,使电压表的示数为______V时,小灯泡正常发光;②______,开关S、S2闭合,S1断开,此时电压表的示数为4V;再将滑动变阻器的滑片移至左端,此时电压表示数为7V;③小灯泡的额定功率P额=______W。
2.小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻,请回答问题:(1)画出对应的电路图______;(2)电路连接好后,闭合开关前,变阻器的滑片要移到______端(选填“A”或“B”),这样做的目的是______;(3)闭合开关后,移动滑片,电压表的示数如图乙所示,电压表的示数是______V,若此时电流表的示数是0.8A,这种情况下灯丝的电阻是______Ω;(4)在第(3)题的基础上,若要使灯泡正常发光,应将滑动变阻器的滑片P向______端移动。
(选填“A”或“B”)。
3.按要求完成填空。
(1)甲图中抽去玻璃板后,两瓶中的气体逐渐混合,说明_____;(2)乙图中,快速下乐活塞,硝化棉燃烧起来,是用_____的方法改变空气的内能;(3)如图丙是探究“并联电路电流特点”的实验电路图,在连接电路时,电流表应_____(选填“串”或“并”)联在被测电路中。
高中物理电学实验练习题及讲解电学是高中物理中的一个重要分支,它涉及到电流、电压、电阻等基本概念,以及欧姆定律、基尔霍夫定律等基本定律。
以下是一些高中物理电学实验练习题及对应的讲解:1. 实验题目:验证欧姆定律。
实验器材:电源、电阻箱、电流表、电压表、导线若干。
实验步骤:- 将电源、电阻箱、电流表、电压表通过导线连接成一个闭合电路。
- 调节电阻箱的电阻值,记录不同电阻值下的电流表和电压表的读数。
- 根据欧姆定律 \( V = IR \),计算电阻值,与电阻箱的设定值进行比较。
讲解:欧姆定律是电学中的一个基本定律,它表明在电路中,通过电阻的电流与两端电压成正比,与电阻成反比。
通过实验可以直观地验证这一定律的正确性。
2. 实验题目:测量串联电路中的电流和电压。
实验器材:电源、电阻器、电流表、电压表、导线若干。
实验步骤:- 将两个电阻器串联连接,接入电源,并在电路中接入电流表和电压表。
- 测量并记录电路中的电流和两个电阻器两端的电压。
- 根据串联电路的特点,分析电流和电压的分布。
讲解:串联电路中,电流在各个元件中是相同的,而电压则按照电阻值的比例分配。
通过实验可以加深对串联电路电流和电压分布规律的理解。
3. 实验题目:测量并联电路中的电流和电压。
实验器材:电源、电阻器、电流表、电压表、导线若干。
实验步骤:- 将两个电阻器并联连接,接入电源,并在电路中接入电流表和电压表。
- 测量并记录电路中的总电流以及各个电阻器中的电流和两端的电压。
- 分析并联电路中电流和电压的分布规律。
讲解:并联电路中,各个支路的电压相同,而总电流等于各个支路电流之和。
通过实验可以验证并联电路的电流和电压分配规律。
4. 实验题目:使用基尔霍夫定律求解复杂电路。
实验器材:电源、电阻器、电流表、电压表、导线若干。
实验步骤:- 构建一个包含多个节点和回路的复杂电路。
- 应用基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)列出方程组。
初三物理电学实验练习题在初中物理课程中,电学实验是不可或缺的一部分。
通过实验,我们可以深入地理解电路中的基本原理和电学概念。
同时,实验也帮助我们培养动手能力和实际应用知识的能力。
下面是几道适合初三学生的电学实验练习题,帮助大家巩固电路和电学的相关知识。
实验1:串联和并联电路的亮度比较实验目的:通过比较串联电路和并联电路中灯泡的亮度,了解电流在串联和并联电路中的分布规律。
实验材料:电池、导线、电阻、灯泡、电流表。
实验步骤:1. 在实验板上搭建一个串联电路:将电池的正极与一个电阻和灯泡的一端连接,再将灯泡的另一端与电池的负极相连。
2. 在实验板上搭建一个并联电路:将电池的正极分别与一个电阻和灯泡连接,再将这些元件的另一端都连接到电池的负极。
3. 打开电路,观察串联电路和并联电路中灯泡的亮度差异。
实验结果及分析:1. 在串联电路中,灯泡的亮度较低,电流通过电路中每个元件时都会受到电阻的阻碍,使得电流强度减小,从而导致灯泡的亮度减弱。
2. 在并联电路中,灯泡的亮度较高,电流可以分流通过每个元件,电流强度相对较大,因此灯泡的亮度较强。
结论:串联电路中电流强度相等,而并联电路中电流强度不同。
因此,串联电路中的灯泡亮度较低,而并联电路中的灯泡亮度较高。
实验2:电阻与电流关系的验证实验目的:验证电阻和电流之间的关系,了解欧姆定律。
实验材料:电池、导线、电阻、电流表、电压表。
实验步骤:1. 将电池的正极和负极分别与导线连接,一根导线连接到电流表,另一根导线连接到电压表上。
2. 使用导线将电流表与电阻相连。
3. 打开电路,记录电阻上的电流和电阻两端的电压。
4. 分别更换不同大小的电阻,重复步骤3,记录相应的电流和电压。
实验结果及分析:1. 记录不同大小电阻上的电流和电阻两端的电压,绘制电流-电压图线。
2. 在图线上可以观察到电流和电阻之间成正比的关系,符合欧姆定律。
结论:在恒定电压下,电流与电阻成正比,即符合欧姆定律。
初中物理电学实验题
好的,以下是一些初中物理电学实验题,您可以根据自己的实际
情况和能力选择其中的一些或者全部进行练习:
1. 一个电阻值为10欧姆的电阻器两端分别接在电源正极和负
极上,如果将电阻器拆掉,则两端的电压是多少?
2. 一个电容值为20铜姆的电容器两端分别接在电源正极和负
极上,如果将电容器拆掉,则两端的电压是多少?
3. 一个电流表和一个电压表并联在电路中,电流表读数为0.5A,电压表读数为10V。
求电路中的电流和电压是多少?
4. 一根导线从电源正极连接到电阻器的正极,另外一根导线从
电阻器的负极连接到电源负极。
如果将导线剪成相同长度的两段,则两段导线上的电流是多少?
5. 电源电压为12V,一个电阻值为4欧姆的灯泡两端分别接在电源正极和负极上,灯泡的亮度和颜色是变化的。
求变化的电压大小和灯泡的电阻值。
6. 一根导线从电源正极连接到一个电阻器的正极,另外一根导
线从电阻器的负极连接到电源负极。
如果将导线剪成相同长度的两段,则两段导线上的电流是多少?
7. 两个电阻值分别为20欧姆和5欧姆的电阻器串联在电路中,电流表读数为0.2A。
求电路中的电流和两个电阻器的电阻值。
电学实验题练习1.为测量某待测电阻R x的阻值,实验探究小组设计了如图甲所示的电路图,并进行了实验。
(1)在连接如图乙的电路时,开关S应处于状态,闭合开关前应将滑动变阻器的滑片置于(选填“A”或“B”)端;(2)在如图乙所示的电路中,闭合开关,移动滑片,发现电压表示数为零,电流表有示数,经分析电路连接不完整,具体原因是,请在图乙中用笔画线代替导线将电路连接完整;(3)正确连接电路后,某次测量时,电压表的示数为1.5V,电流表的示数为0.3A,则待测电阻R x的阻值为Ω;实验时应多测几组数据,求电阻的平均值,目的是;(4)某实验小组实验时发现电压表已损坏,为测量R x的阻值,他们经过讨论设计了如图丙的电路图。
已知电源电压不变,定值电阻的阻值为R,闭合开关S1、断开S2时电流表读数为I1;同时闭合开关S1和S2时电流表读数为I2,则R x=(用R、I1、I2表示);(5)实验小组完成实验后,他们经过讨论,认为用图甲的电路图还可以完成实验。
(至少填写一个实验名称)2.实验小组用伏安法测量小灯泡的电阻,连接了如图甲所示的电路,小灯泡的额定电压为2.5V,电源电压恒定。
(1)实验的原理是;(2)图甲中有一根导线连接错误,请在该导线上打“×”,并用笔重新画一根正确连接的导线(导线不得交叉);(3)改正错误后,闭合开关,移动滑片至某位置时,电压表的示数为2V,为测量小灯泡正常发光时的电阻,应将滑片P向(选填“A”或“B”)端移动;(4)小灯泡正常发光时,电流表的示数如图乙所示为A。
此时小灯泡的电阻是Ω(保留1位小数);(5)小灯泡的I﹣U关系如图丙,当小灯泡的两端电压增大时,它的电阻(选填“增大”、“减小”或“不变”),其原因是灯丝电阻受的影响;(6)小组同学计划用该装置测量某定值电阻阻值时,发现电压表损坏,于是设计了如图丁所示的电路,测出了R x的阻值。
实验步骤如下:①将滑片移到a端,闭合开关S,读出电流表的示数,记为I1;②将滑片移到b端,闭合开关S,读出电流表的示数,记为I2;③读出滑动变阻器的最大阻值为R,则:R x=(用I1、I2和R表示)。
电学实验---测电阻专题练习例1.(2019·天津卷)现测定长金属丝的电阻率.(1)某次用螺旋测微器测量金属丝直径的结果如图所示,其读数是________mm.(2)利用下列器材设计一个电路,尽量准确地测量一段金属丝的电阻.这段金属丝的电阻R x约为100 Ω,在虚线框内画出实验电路图,并标明器材代号.电源E(电动势10 V,内阻约为10 Ω)电流表A1(量程0~250 mA,内阻R1=5 Ω)电流表A2(量程0~300 mA,内阻约为5 Ω)滑动变阻器R(最大阻值10 Ω,额定电流2 A)开关S及导线若干(3)某同学设计方案正确,测量得到电流表A1的读数为I1,电流表A2的读数为I2,则这段金属丝电阻的计算式R x=________.从设计原理看,其测量值与真实值相比________(填“偏大”、“偏小”或“相等”).例2.某研究小组要测量电压表V1的内阻r1,要求方法简捷,有尽可能高的测量精度,并能测得多组数据,现提供如下器材:A.电压表V1:量程3 V,内阻r1待测(约2000 Ω)B.电压表V2:量程6 V,内阻r2=4000 ΩC.电压表V3:量程4 V,内阻r3=10000 ΩD.电流表A1:量程0.6 A,内阻r4=0.05 ΩE.滑动变阻器R0:总电阻约50 ΩF.电源E:电动势15 V,内阻很小G.开关S、导线若干(1)请从所给器材中选出适当的器材,设计电路,在虚线框中画出电路图,标明所用器材的符号。
(2)根据所设计的电路图,写出待测电压表V1的内阻r1的表达式,即r1=________,式中各符号的意义是________________________________________。
例3.(2016·全国卷Ⅱ)某同学利用图a所示电路测量量程为2.5 V的电压表的内阻(内阻为数千欧姆),可供选择的器材有:电阻箱R(最大阻值99999.9 Ω),滑动变阻器R1(最大阻值50 Ω),滑动变阻器R2(最大阻值5 kΩ),直流电源E(电动势3 V),开关1个,导线若干。
电学实验1.(2022·河南省郑州市高三下二模)某同学为精确测量某金属导体的电阻,设计了如图甲所示的电路图。
图中E为学生电源、G为灵敏电流计、A1、A2为电流表、R1为电阻箱、R2与R3均为滑动变阻器、R0为定值电阻、S为开关、Rx为待测金属导体,另有导线若干。
具体的实验操作如下:A.按照如图甲所示的电路图连接好实验器材;B.将滑动变阻器R2的滑片、滑动变阻器R3的滑片均调至适当位置,闭合开关S;C.调整R3,并反复调整R1和R2使灵敏电流计的示数为零,测得此时A1的示数为I1,A2的示数为I2,电阻箱的示数为R1;D.实验完毕,整理器材。
(1)根据图甲实验电路图,将图乙实物图中连线补充完整________。
(2)电路中需要两个量程为6A的电流表,但实验室提供的器材中,只有量程为0.3A、内阻为20Ω的电流表。
现将量程为0.3A的电流表扩充为6A量程,则应该并联一个阻值R′ = _______Ω的电阻。
如图所示为某次测量时改装后的电流表表盘指针位置,则此时的电流读数为_______A。
(3)待测金属导体Rx的阻值为_________用所测物理量来表示);电流表A1、A2的内阻对测量结果______(选填“有”或“无”)影响。
2.(2021·全国甲卷)某同学用图(a)所示电路探究小灯泡的伏安特性,所用器材有:小灯泡(额定电压2.5V,额定电流0.3A)电压表(量程300mV,内阻300Ω)电流表(量程300mA,内阻0.27Ω)定值电阻R0滑动变阻器R1(阻值0-20Ω)电阻箱R2(最大阻值9999.9Ω)电源E(电动势6V,内阻不计)开关S、导线若干。
完成下列填空:(1)有3个阻值分别为10Ω、20Ω、30Ω的定值电阻可供选择,为了描绘小灯泡电流在0~300mA的U-I曲线,R0应选取阻值为___________Ω的定值电阻;(2)闭合开关前,滑动变阻器的滑片应置于变阻器的___________(填“a”或“b”)端;(3)在流过电流表的电流较小时,将电阻箱R2的阻值置零,改变滑动变阻器滑片的位置,读取电压表和电流表的示数U、I,结果如图(b)所示。
电学实验练习题电阻电容与电感的并联与串联一、并联电阻电容电感的计算公式在电学实验中,我们经常会遇到并联电路,其中包括了电阻、电容和电感。
并联电路是指电流在分支电路中平行流动的情况。
在计算并联电阻、电容和电感时,我们需要了解以下公式:1. 并联电阻的计算公式:并联电阻的计算公式为:1/R = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中,R1,R2,R3分别表示并联电路中的电阻值。
2. 并联电容的计算公式:并联电容的计算公式为:C = C1 + C2 + C3 + ... + Cn其中,C1,C2,C3分别表示并联电路中的电容值。
3. 并联电感的计算公式:并联电感的计算公式为:1/L = 1/L1 + 1/L2 + 1/L3 + ... + 1/Ln其中,L1,L2,L3分别表示并联电路中的电感值。
二、电阻电容电感的串联与并联在电学实验中,电阻、电容和电感可以进行串联与并联。
串联是指将电阻、电容和电感连接在一条线上,电流先通过一个元件,再通过另一个元件。
而并联则是指将电阻、电容和电感分别连接在不同的支路上,电流在分支电路中独立流动。
1. 串联电阻电容电感:(描述串联电阻电容电感的特点)2. 并联电阻电容电感:(描述并联电阻电容电感的特点)三、电学实验练习题现在,我们来解决一些关于电阻、电容和电感并联与串联的实验练习题:1. 问题一:一个电路中有三个电阻分别为R1=10Ω,R2=20Ω,R3=30Ω,它们按照串联的方式连接在一起。
求整个电路的总电阻。
2. 问题二:一个电路中有两个电容分别为C1=2μF,C2=3μF,它们按照并联的方式连接在一起。
求整个电路的总电容。
3. 问题三:一个电路中有两个电感分别为L1=0.5H,L2=1H,它们按照串联的方式连接在一起。
求整个电路的总电感。
(依次解答以上问题,给出详细的计算步骤和最终结果)结论通过以上实验练习题的解答,我们可以发现并联和串联的电阻、电容和电感在计算上有着不同的公式。
高考二轮专项训练:电学实验1.某同学设计了一个既可以测电阻和电源电动势与内阻的实验电路如图甲所示,实验室提供了以下实验器材:电源E(电动势为6V,内阻约为1Ω)定值电阻R0(阻值约为5Ω)电流表A(量程30mA,内阻约为0.5Ω)电流表B(量程0.6A,内阻约为1Ω)电压表C(量程8V,内阻约为5kΩ)电压表D(量程4V,内阻约为3kΩ)滑动变阻器F(阻值0﹣10Ω)滑动变阻器G(阻值0﹣500Ω)根据题中所给信息,请回答以下问题(1)电流表应选,滑动变阻器应选;(选填器材代号)(2)该同学操作正确无误,用U1、U2、I分别表示电表、、的读数,其数据如下表所示:I(A)0.30 0.35 0.40 0.45 0.50 0.55U1(V) 5.68 5.61 5.57 5.51 5.48 5.40U2(V) 1.44 1.69 1.91 2.16 2.39 2.62根据表中数据求得定值电阻R0=Ω(保留一位小数),其测量值真实值(填>、<或=);(3)该同学发现电源电动势偏低,于是再利用了一个辅助电源E′,采用如图乙所示电路测量,调节R1,使电流表A1的示数为0,这样电源的电动势的测量值电源电动势的真实值(填>、<或=).2.现有一只电压表有刻度但无刻度值,提供以下可选用的器材及导线若干,要求尽可能精确地测量一个电压表的满偏电压U g.A.待测电压表V1,满偏电压约3V,内阻R V1=3000Ω,刻度均匀、总格数为N;B.电流表A:量程0.6A、内阻R A约0.1Ω;C.电压表V2:量程15V、内阻R V2约15kΩ;D.标准电阻R1=10Ω;E.标准电阻R2=10kΩ;F.滑动变阻器R:最大阻值200Ω;G.学生电源E,电动势15V,内阻不计;H.开关一个.①如图方框中已画出部分实验电路图,请你完成剩余的部分电路图,并标上题目中所给仪器的字母代号.②测出多组数据,其中一组数据中待测电压表V 1的指针偏转了n 格,可计算出满偏电压U g 为 (用字母表示),式中除题目已给的物理量外,其他字母符号表示的物理量物理意义是 .3.某同学采用图甲的电路,测量电流表G1的内阻r 1.其中电流表G 1量程为0~5mA 内阻约200Ω; 电流表G 2量程为0~10mA ,内阻约40Ω;定值电阻Ro 阻值为200Ω; 电源电动势约为3V .请回答下列问题:①可供选择的滑动变阻器R 1阻值范围为0~1000Ω,R 2阻值范围为0~20Ω. 则滑动变阻器应选, (填写R l 或R 2).②图甲中,若要求G 1表示数变大,变阻器滑动头P 应向 端移动(填写A 或B ). ③清用笔画线在乙图完成实物连线.④若实验中读得G 1表和G 2表的读数为I l 和I 2,则G l 表的内阻r 1= ;(用I 1、I 2及R 0表示) 4.同学用电阻箱、多用电表、开关和导线测一节旧干电池的电动势和内阻.(1)他先用多用表电压档直接接在电源两极,读数如图甲,则电源电动势约为 V .(2)为了更准确的测量电源的电动势和内电阻,他用多用表的“直流100mA”档设计了如图乙的测量电路,为了电表安全,请估算开关闭合前电阻箱的最小取值为 Ω(3)将多用电表的选择开关从OFF 旋转至 “直流100mA”档,调节电阻箱到合适的值并记录其读数R ,合上开关从多用表上读出相应的示数I . (4)重复(3)获得多组数据,根据数据作出了如图丙所示的IR 1图线. (5)由图线得干电池的电动势E = V (保留三位有效数字),内阻r = Ω (取整数),多用表的内电阻对 (选填“E ”、“r ”或“E 和r ”)的测量结果有影响.5.小华、小刚共同设计了图甲所示的实验电路,电路中的各个器材元件的参数为:电池组(电动势约6 V ,内阻r 约3Ω )、电流表(量程2.OA ,内阻rA=O .8 Ω)、电阻箱R ,(O ~99.9 Ω)、滑动变阻器R2(0~Rt)、开关三个及导线若干。
电学实验练习题
练习题一:串联电路中的电阻计算
1. 在一个串联电路中,有一个电压源为12V,电阻数组成的部
分分别是R1=2Ω、R2=4Ω和R3=6Ω。
求该串联电路总电阻和总电流。
解析:
首先,我们需要确定串联电路的总电阻。
在串联电路中,总电
阻可以通过将各电阻的阻值相加得到。
R_total = R1 + R2 + R3
= 2Ω + 4Ω + 6Ω
= 12Ω
接下来,我们可以计算串联电路中的总电流。
根据欧姆定律,
我们知道电流可以通过总电压除以总电阻得到。
I_total = V_total / R_total
= 12V / 12Ω
= 1A
练习题二:并联电路中的电流计算
2. 在一个并联电路中,有一个电流源为10A,电阻数组成的部
分分别是R1=3Ω、R2=5Ω和R3=7Ω。
求该并联电路总电流和总电阻。
解析:
首先,我们需要确定并联电路的总电流。
在并联电路中,总电
流可以通过将各电流的值相加得到。
I_total = I1 + I2 + I3
= 10A + 10A + 10A
= 30A
接下来,我们可以计算并联电路中的总电阻。
根据欧姆定律,
我们知道电阻可以通过总电压除以总电流得到。
R_total = V_total / I_total
从题目中没有给出总电压,所以无法计算总电阻。
练习题三:并联电路中的电阻计算
3. 在一个并联电路中,有一个电压源为24V,电阻数组成的部
分分别是R1=2Ω、R2=4Ω和R3=6Ω。
求该并联电路总电阻和总电流。
解析:
首先,我们需要确定并联电路的总电阻。
在并联电路中,总电
阻可以通过将各电阻的倒数相加取倒数得到。
1/R_total = 1/R1 + 1/R2 + 1/R3
= 1/2Ω + 1/4Ω + 1/6Ω
= (6 + 3 + 2) / 12Ω
= 11 / 12Ω
R_total = 12Ω / 11
接下来,我们可以计算并联电路中的总电流。
根据欧姆定律,
我们知道电流可以通过总电压除以总电阻得到。
I_total = V_total / R_total
= 24V / (12Ω / 11)
= 24V x (11 / 12Ω)
= 22A
结论:
在第一题中,串联电路的总电阻为12Ω,总电流为1A。
在第二题中,我们无法计算并联电路的总电阻,因为总电压不确定。
在第三题中,并联电路的总电阻为12Ω / 11,总电流为22A。
以上是关于电学实验练习题的解答,希望这些练习题能够帮助你加深对串联电路和并联电路的理解。
如果你有任何疑问,可以继续提问。
祝你学习顺利!。
