1．串联电路(1)定义：把电路中的元件依次连接起来，电流流经第一个原件后又依次流经其他的元件，这种连接方式叫做串联。

(2)认识串联电路(3)串联电路的特点①电流从电源正极出发，只有一条路径流回负极；②开关控制整个电路，开关位置对它的控制作用没有影响；③各用电器互相影响，假设其中一个断开，其他用电器无法工作。

串联电路中各用电器在工作时为什么会互相影响？由于串联电路只有一个电流路径，电流流经第一个用电器后又依次流经其他的用电器，因此各用电器的工作互相影响，一个用电器因断路停止工作，则所有用电器都不能工作。

【例1】如以下图的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，以下说法中正确的选项是()A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮解析：由图可知灯L1、L2串联在电路中，在此电路中，假设有一处断开，则整个电路都没有电流，即L1、L2两只灯泡同时亮或同时灭。

答案：D析规律串联电路特点串联电路的开关控制整个电路，串联电路的元件相互影响。

2.并联电路(1)定义：把电路中的元件并列连接在电路的两点之间，电路中的电流分为几个分支，分别流经几个元件，这种连接方式叫做并联。

不止一条，有干路和支路之分L1不亮，L2亮开关S1只控制L1亮，L2不亮开关S2只控制两只灯泡均不亮开关S另外一只灯泡照常发光(3)并联电路的特点①电路有假设干条支路，干路和任一条支路可构成一条电流路径，电流有假设干条路径；②干路开关控制整个电路，支路开关只控制它所在的那条支路；③各用电器互不影响，假设其中一个断开，其他用电器可照常工作。

【例2－1】在如以下图的四个电路图中，属于并联电路的是()解析：串联电路的特点是，电流只有一条路径，故A、B、D图中两灯是串联的。

并联电路的特点是，电流有分支，各支路上的用电器可以独立工作。

C图中两盏灯都能独立工作，互不影响，它们各自都能与电源构成通路，所以它们是并联电路。

11.2 学生实验：组装电路制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日一．选择题〔一共15小题〕1．〔中考•〕的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，假设前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是〔〕A． B． C． D．【答案】D。

【解析】经分析可知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，电铃接在干路中，由选项可知，D符合题意。

2．〔中考•广西〕如下图，某一型号的锁设置了三种翻开方式：密码〔S1〕，特定指纹〔S2〕或者应急钥匙〔S3〕，三者都可以单独使电动机M工作而翻开门锁，以下电路设计符合要求的是〔〕A． B．C． D．【答案】D。

【解析】由题意可知，密码〔S1〕、特定指纹〔S2〕、应急钥匙〔S3〕是三个开关，三者都可以单独使电动机M工作而翻开门锁，所以，开关S1、S2、S3为并联，且电动机M位于干路，由各选项电路图可知，选项D符合要求，ABC不符合要求。

3．〔中考•〕在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出如今操作转向开关时左、右转向灯同时亮的情况。

以下设计中最合理的是〔〕A． B．C．D．【答案】C。

【解析】汽车的每一侧各有两个转向灯，一一共有4个灯泡；由生活经历可知，左侧、右侧的两个灯泡在工作时互不影响〔即：同一侧的一个灯泡损坏时，另一灯泡仍然会发光〕，所以同一侧的两个灯泡的连接方式是并联的，故AD错误；由于在操作过程中，不能出现左、右转向灯同时亮的情况，所以电路中只能由一个单刀双掷开关进展控制，故C正确，B错误。

4．〔中考•〕小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，那么符合要求的电路是〔〕A． B． C．D．【答案】C。

【解析】由题意可知，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时互不影响，所以两灯应并联，故AD错误；开关断开两灯都不亮，开关闭合两灯均发光，那么开关位于干路，故B错误、C正确。

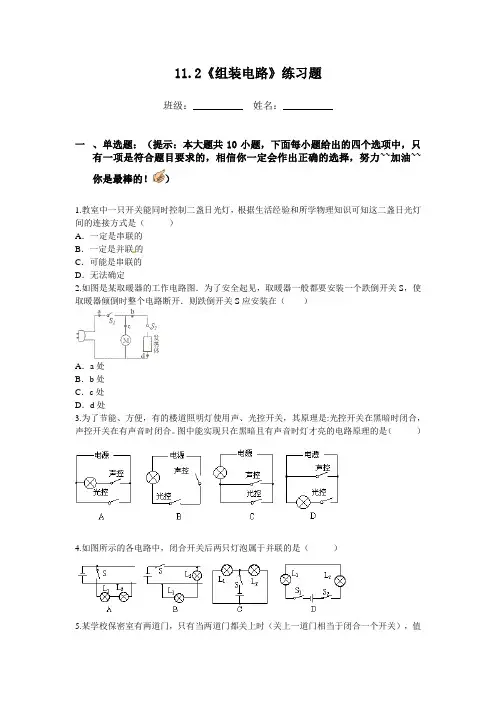

11.2《组装电路》练习题班级：__________ 姓名：__________一、单选题：（提示：本大题共10小题，下面每小题给出的四个选项中，只有一项是符合题目要求的，相信你一定会作出正确的选择，努力~~加油~~你是最棒的！）1.教室中一只开关能同时控制二盏日光灯，根据生活经验和所学物理知识可知这二盏日光灯间的连接方式是（）A．一定是串联的B．一定是并联的C．可能是串联的D．无法确定2.如图是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在（）A．a处B．b处C．c处D．d处3.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。

图中能实现只在黑暗且有声音时灯才亮的电路原理的是（）4.如图所示的各电路中，闭合开关后两只灯泡属于并联的是（）5.某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．如图中符合要求的电路图是（）6.下图电路中，开关能同时控制两盏灯，且两灯发光情况互不影响的电路是（）7.如图所示的四个电路图中，当开关都闭合时，灯泡L1与L2串联的是（）8.小华家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（）A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时通过的电流一定相等D．工作时两端的电压一定相等9.小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。

四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。

下图为小明同学设计的模拟电路图，你认为最符合要求的是（）10.下列电路连接正确的是（）二、填空题：（提示：本大题共5小题，要仔细思考，认真填写哦~~）。

11.如图所示电路，要使灯泡L1、L2并联，需闭合开关__________，为了防止电源短路，不能同时闭合开关__________。

11.2学生实验：组装电路一、单选题1.一种声光报警器的电路图如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A. 灯亮，铃一定响B. 铃响，灯一定亮C. 灯亮，铃一定不响D. 铃响，灯一定不亮2.小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯（）A. 一定是串联；B. 一定是并联；C. 可能是串联，也可能是并联；D. 以上说法都错。

3.（2017•呼和浩特）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A.B.C.D.4.电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）A. B. C.D.5.在图所示的各电路中，两个灯泡属于并联的是（）A. B. C.D.6.晓泉实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A. 小灯泡亮、电铃响B. 小灯泡亮、电铃不响C. 小灯泡不亮、电铃响 D.小灯泡不亮、电铃不响7.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。

如下图中的四种电吹风电路能够实现上述功能的是（）A.B.C.D.8.如图所示的电路，要使灯L1、L2串联，应该（）A. 只闭合S3B. 只闭合S2 C. 同时闭合S2、S3 D. 同时闭合S1、S39.下列说法正确的是（）A. 马路两旁的路灯，晚上同时亮，早上同时灭，它们串联的B. 教室时照明用的日光灯它们总是并联连接的C. 在金属导体中，自由电子移动方向与电流方向相同D. 甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电10.在如下图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）A. 甲图B. 乙图 C. 丙图 D. 丁图二、填空题11.如图所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，可以判断插孔和指示灯是________ 的．（选填“串联”或“并联”）12.汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮．当其中一个灯损坏时，另一个灯仍能正常工作，由此可知汽车同侧的两个灯是________（选填“串联”或“并联”）的．13.（2017•黑龙江）如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是________的；若只闭合开关S2，电阻R1和R2是________的．（均选填“串联”或“并联”）14.如图所示电路，要使灯L1、L2串联，则应闭合开关________，断开开关________；要使灯L1、L2并联，则应闭合开关________，断开开关________；绝对不能同时闭合开关________ 。

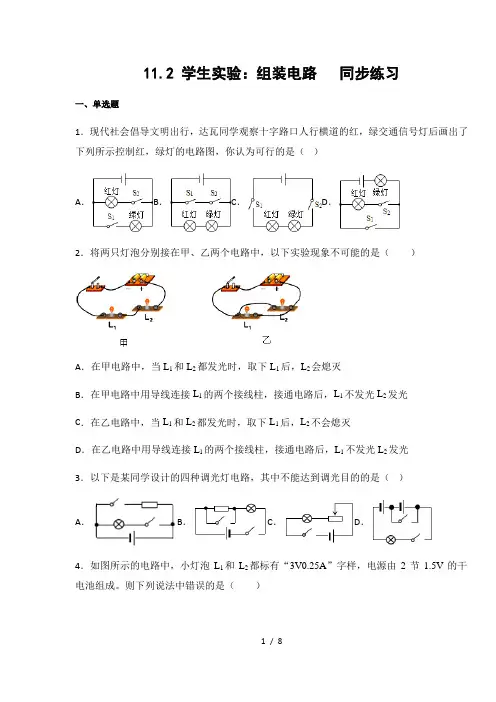

11.2 学生实验：组装电路同步练习一、单选题1．现代社会倡导文明出行，达瓦同学观察十字路口人行横道的红，绿交通信号灯后画出了下列所示控制红，绿灯的电路图，你认为可行的是（）A．B．C．D．2．将两只灯泡分别接在甲、乙两个电路中，以下实验现象不可能的是（）A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭B．在甲电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭D．在乙电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光3．以下是某同学设计的四种调光灯电路，其中不能达到调光目的的是（）A．B．C．D．4．如图所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2 节1.5V 的干电池组成。

则下列说法中错误的是（）A．S 闭合后，L1、L2并联，且都能发光B．S 闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M 从接线柱B 改接到A 上，则两灯都能正常发光5．在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况。

下列设计中最合理的是（）A．B．C．D．6．如图所示，当开关S闭合时，灯泡1L与2L组成串联电路的是（）A．B．C．D．7．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等8．如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮，仍然用这根导线连接b、d两点后，灯1L 亮而灯2L不亮，假设故障是下列中的一个，那么故障可能是（）A．灯1L断路B．灯1L短路C．灯2L断路D．开关的接线柱处断开9．如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（）A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S2自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S2自动断开，电动机停止工作二、多选题10．下列对一些身边的电路的判断正确的是( )A．电蚁拍具有灭蚊和照明两个功能，既能同时工作又能单独工作，它们是并联的B．马路两边的路灯晚上同时亮早晨同时灭，它们是串联的C．厨房中的抽油烟机装有电动机和照明灯，它们有时可以同时工作所以是串联的D．一般家庭中都要安装照明灯和其他电器，使用时互不影响，它们是并联的11．关于图所示电路，下面判断正确的是（）A．要使两灯串联，只闭合S2开关即可B．要使两灯并联，只闭合S1、S2开关即可C．三个开关全闭合，将造成电路短路D．只闭合S2、S3开关，L1会被短路三、填空题12．为创建大美湘潭，我市在部分路段的斑马线位置，安装了带语音提示的红绿灯信号系统。

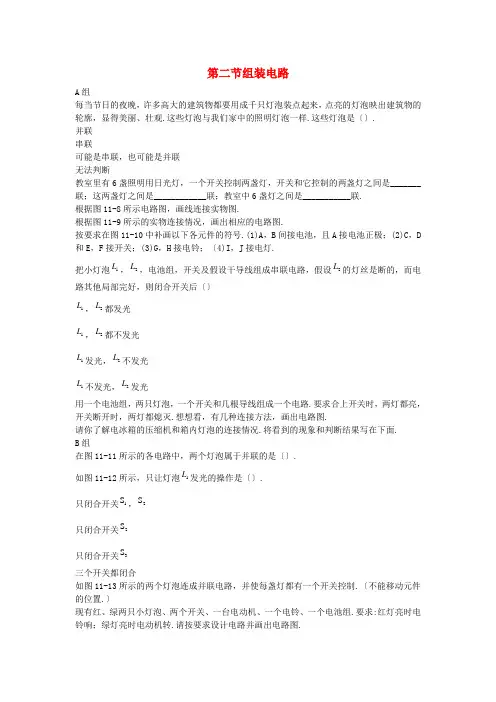

第二节组装电路A 组每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观.这些灯泡与我们家中的照明灯泡一样.这些灯泡是〔〕. 并联串联可能是串联，也可能是并联无法判断教室里有6盏照明用日光灯，一个开关控制两盏灯，开关和它控制的两盏灯之间是_______联；这两盏灯之间是____________联；教室中6盏灯之间是___________联. 根据图11-8所示电路图，画线连接实物图.根据图11-9所示的实物连接情况，画出相应的电路图.按要求在图11-10中补画以下各元件的符号.(1)A ，B 间接电池，且A 接电池正极；(2)C ，D 和E ，F 接开关；(3)G ，H 接电铃；〔4)I ，J 接电灯.把小灯泡1L ，2L ，电池组，开关及假设干导线组成串联电路，假设2L 的灯丝是断的，而电路其他局部完好，则闭合开关后〔〕1L ，2L 都发光1L ，2L 都不发光1L 发光，2L 不发光1L 不发光，2L 发光用一个电池组，两只灯泡，一个开关和几根导线组成一个电路.要求合上开关时，两灯都亮，开关断开时，两灯都熄灭.想想看，有几种连接方法，画出电路图.请你了解电冰箱的压缩机和箱内灯泡的连接情况.将看到的现象和判断结果写在下面. B 组在图11-11所示的各电路中，两个灯泡属于并联的是〔〕.如图11-12所示，只让灯泡1L 发光的操作是〔〕.只闭合开关1S ，2S只闭合开关2S只闭合开关3S三个开关都闭合如图11-13所示的两个灯泡连成并联电路，并使每盏灯都有一个开关控制.〔不能移动元件的位置.〕现有红、绿两只小灯泡、两个开关、一台电动机、一个电铃、一个电池组.要求:红灯亮时电铃响；绿灯亮时电动机转.请按要求设计电路并画出电路图.第二节组装电路A组A串；并；并3、4、5、6、B7、8、B组1、C2、D3、4、第二套1、在通电螺线管的中间参加这就是电磁铁，电磁铁有无磁性可用来控制，电磁铁的N、S极方向可用来控制，电磁铁的磁性强可用和来控制。

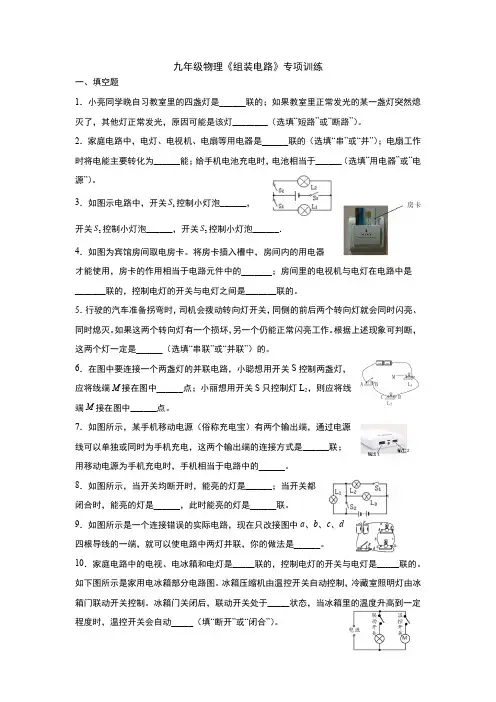

九年级物理《组装电路》专项训练一、填空题1．小亮同学晚自习教室里的四盏灯是______联的；如果教室里正常发光的某一盏灯突然熄灭了，其他灯正常发光，原因可能是该灯________（选填“短路”或“断路”）。

2．家庭电路中，电灯、电视机、电扇等用电器是______联的（选填“串”或“并”）；电扇工作时将电能主要转化为______能；给手机电池充电时，电池相当于______（选填“用电器”或“电源”）。

S控制小灯泡______，3．如图示电路中，开关1开关2S控制小灯泡______，开关3S控制小灯泡______．4．如图为宾馆房间取电房卡。

将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的_______；房间里的电视机与电灯在电路中是_______联的，控制电灯的开关与电灯之间是_______联的。

5．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭。

如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作。

根据上述现象可判断，这两个灯一定是______（选填“串联”或“并联”）的。

6．在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。

7．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。

8．如图所示，当开关均断开时，能亮的灯是______；当开关都闭合时，能亮的灯是______，此时能亮的灯是______联。

9．如图所示是一个连接错误的实际电路，现在只改接图中a、b、c、d四根导线的一端，就可以使电路中两灯并联，你的做法是______。

10．家庭电路中的电视、电冰箱和电灯是_____联的，控制电灯的开关与电灯是_____联的。

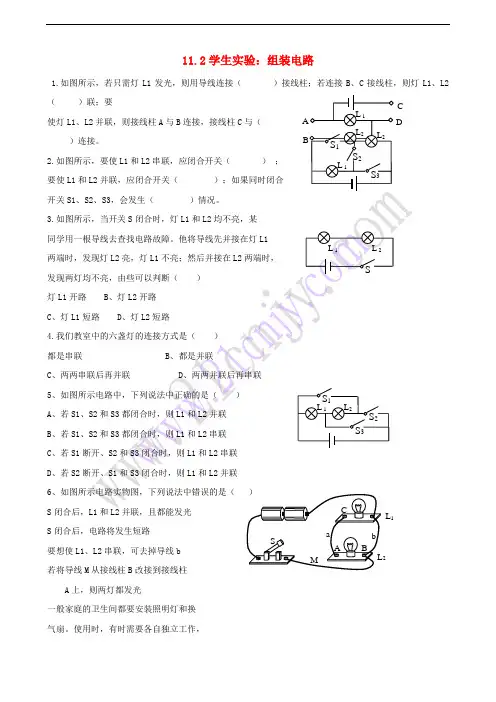

11.2学生实验：组装电路1.如图所示，若只需灯L1发光，则用导线连接（）接线柱；若连接B、C接线柱，则灯L1、L2（使灯L1、2.要使L1开关S1、3.灯L1C、灯L14.都是串联C5A、若S1B、若S1C、若S1D、若S26SS要想使L1若将导线A上，则两灯都发光一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，2有时需要它们同时工作。

下图所示电路，你认为符合上述要求的是（ ）8、在下图所示的电路中，开关S 闭合后，三盏灯组成串联电路的是（ ）C 、红灯与黄灯并联后再与绿灯串联D 、绿灯与黄灯并联后再与红灯串联一个开关同时控制两盏灯的亮或灭，则这两盏灯（ ）220V220V220V220VA B CD一定并联 B 、一定串联 C 、可能串联也可能并联 D 、无法判断 12、请根据左边的电路图连接右边的实物图。

某牧场管理员想设计一个自动放养 奶牛的装置，用细导线将奶牛群围住， 当奶牛在圈内吃草时，小屋内灯亮；当 有奶牛跑出圈外时就会碰断细导线，这 时电铃发出响声，请你在右边空白处帮 他设计一个符合要求的电路。

14、将下图中的电路元件组成电路图。

要求两灯并联，开关S 控制灯L1,并画出电路图。

15、木板上装着电铃、灯泡各一个和一个电池组，另有两只开关置于前、后门处。

将木板装在学校的传送室里，值班人员要从铃声判断是从后门来客；从铃响灯亮知道是从前门来客。

请你设计一个符合要求的电路，并画出电路图。

41617（1） （2）18、画出如图所示的电路图。

19、画出如图所示的电路图。

20、某同学将电池组、一个开关、两个电灯连成电路。

当把开关闭合时，灯L2亮，灯L1不亮，当开关S 断开时，两个灯都亮，请你画出这个电路的电路图。

S12L 2L 12。

根底稳固1．某家庭局部电路可简化成如以下图的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是()A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2．由一个电源、两只小灯泡、一个开关和假设干导线组成的电路，当开关闭合时，两灯都亮，当开关断开时，以下说法正确的选项是()A．如果两灯都不亮，则两灯一定是串联B．如果两灯都不亮，则两灯一定是并联C．如果只有一盏灯亮，则两灯一定是串联D．如果只有一盏灯亮，则两灯一定是并联3．如以下图，开关都闭合时，灯泡L1与L2组成串联电路的是()4．某机要室大门是由电动机控制的，两把钥匙(电路开关)分别由两名工作人员保管，只有一把钥匙无法翻开。

以以下图中符合要求的电路是()5．如以下图，灯泡L1、L2是________联。

6．如以下图的电路是________联电路，假设开关闭合，灯L1和L2的工作情况是________；假设开关断开，灯L1和灯L2的工作情况是________。

7．如以下图的电路，欲使灯L1、L2串联，应单独闭合的开关是__________；欲使灯L1、L2并联，应闭合开关__________，断开开关__________；此电路中绝对不允许同时闭合的开关是________，否则会造成__________，烧毁电源。

8．在虚线框内画出如以下图实物电路的电路图。

能力提升9．小华连接了如以下图电路，他闭合开关时，发现灯L1、L2均不亮，他用一根导线去检查电路故障，他先将导线并接在灯L1的两端时发现L2亮，然后把导线并接在L2两端时发现两灯均不亮，由此可以判断()A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路参考答案1.答案：B点拨：灯泡、电视和台灯三个用电器工作时互不影响，因此它们之间的连接方式是并联。

2.答案：D点拨：由一个电源、两只小灯泡、一个开关和假设干导线组成的电路，当开关闭合时，两灯都亮，即开关控制整个电路，可能是串联电路，也可能是并联电路。

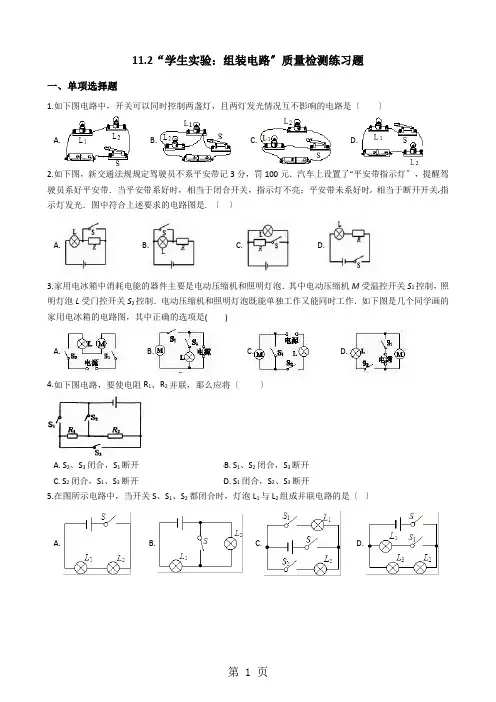

11.2“学生实验：组装电路〞质量检测练习题一、单项选择题1.如下图电路中，开关可以同时控制两盏灯，且两灯发光情况互不影响的电路是〔〕A. B. C. D.2.如下图，新交通法规规定驾驶员不系平安带记3分，罚100元．汽车上设置了“平安带指示灯〞，提醒驾驶员系好平安带．当平安带系好时，相当于闭合开关，指示灯不亮；平安带未系好时, 相当于断开开关,指示灯发光．图中符合上述要求的电路图是. 〔〕A. B. C. D.3.家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．电动压缩机和照明灯泡既能单独工作又能同时工作．如下图是几个同学画的家用电冰箱的电路图，其中正确的选项是()A. B. C. D.4.如下图电路，要使电阻R1、R2并联，那么应将〔〕A. S2、S3闭合，S1断开B. S1、S2闭合，S3断开C. S2闭合，S1、S3断开D. S1闭合，S2、S3断开5.在图所示电路中，当开关S、S1、S2都闭合时，灯泡L1与L2组成并联电路的是〔〕A. B. C. D.6.晓泉实验时连接了如下图的电路，闭合开关S1和S2后，以下分析正确的选项是〔〕A. 小灯泡亮、电铃响B. 小灯泡亮、电铃不响C. 小灯泡不亮、电铃响D. 小灯泡不亮、电铃不响7.在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光．要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进展了讨论，四个同学都发表了自己的观点．以下哪个观点可以推断这两盏电灯肯定是串联的〔〕A. 开关能同时控制这两盏灯的亮与灭B. 用电流表分别测出这两盏灯都发光时的电流，发现电流不相等C. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等D. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等8.如以下图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，那么以下分析正确的选项是〔〕A. 只闭合开关S1，电吹风吹出热风B. 只闭合开关S2，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风9.举重比赛有甲、乙、丙三个裁判其中甲为主裁判，乙和丙为副裁判.假设裁判认定杠铃已被举起，就按一下自己前面的按钮〔相当于闭合开关〕.要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮.以下符合这一要求的电路是( )A. B.C. D.10.一个开关同时能控制三只灯泡，那么这三只灯泡的连接方式为()A. 一定是串联B. 一定是并联C. 串联或并联都可以D. 以上答案都不正确11.如图为路口交通指示灯的示意图．指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为．据你对交通指示灯的理解可以推断〔〕A. 红灯、黄灯、绿灯是串联的B. 红灯、黄灯、绿灯是并联的C. 红灯与黄灯并联后再与绿灯串联D. 绿灯与黄灯并联后再与红灯串联12.小刚家的卫生间里安装有照明灯泡L和换气扇M.照明灯泡和换气扇可分别独立工作，也可以一起工作.如下图电路示意图中符合设计要求的是〔〕A. B.C. D.13.某种电脑键盘清洁器有两个开关，开关S1至控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如下图的四个电路中，符合上述要求的是〔〕A. B. C. D.14.如下图电路，闭合开关，以下判断正确的选项是〔〕A. 灯L1、L2串联B. 电流表测灯L1电流C. 电流表测灯L2电流D. 电流表测总电流15.如下图电路，假设要使R1、R2并联，那么〔〕A. 只闭合S1B. 只闭合S2C. 只闭合S1、S2D. 只闭合S1、S3二、填空题16.如下图电路中，L1和L2分别为“220V 15W〞和“220V 40W〞的白织灯泡，为了使L1、L2都发光，且L1、L2串联，应闭合的开关为________；当开关________闭合时，保险丝会被熔断．17.每到黄昏，街道旁的路灯就一起亮起来；第二天天亮，它们又一起熄灭．根据你的理解，你认为同一条街道旁的各个路灯的连接方式应是________联〔选填“串〞或“并〞〕，理由是：________．18.街道两旁照明用的路灯，其连接方式是________联而成的，假设其中一只损坏，其它的灯都________〔填“仍亮〞或“不亮〞〕．19.用电器与控制它的电键是________的〔选填“串联〞或“并联〞〕，它工作时将电能转化为________能，其所消耗的电能是远方的发电站通过________输电线输送至用电区的〔选填“高压〞或“低压〞〕。

二、学生实验：组装电路一、选择题1．如图K－8－1所示的甲、乙两个实物电路中，两个小灯泡的接法链接例1 方法指导( )图K－8－1A．甲是串联B．乙是串联C．甲、乙都是串联D．甲、乙都是并联2．小明注意观察身边的一些电路，并通过分析思考，作出了以下判断，其中不正确的是链接例1 方法指导( )A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时电动机单独工作，它们一定是并联的B．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的C．马路两旁的路灯，晚上同时亮，早上同时熄灭，它们是串联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的3．教室里的灯是串联的还是并联的呢？小明认为是并联的，下列能很好地支持他的观点的是( )A．各盏灯同时发光、同时熄灭B．各盏灯发光的亮度相同C．各盏灯都由同一个开关控制D．去掉其中任意一盏灯，其他灯仍能正常发光4．如图K－8－2所示的电路，下列判断正确的是链接例1 方法指导( )图K－8－2A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路5．图K－8－3中的电路图和图K－8－4中实物图相对应的是( )图K－8－3图K－8－46．2017·岳阳有一个看不见内部情况的小盒(如图K－8－5甲所示)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

图乙中，符合要求的电路图是( )图K－8－57．2016·河源现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图K－8－6所示的控制人行横道红、绿灯的电路图，你认为可行的是链接例3 方法指导( )图K－8－68．如图K－8－7所示是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。

二、学生实验:组装电路知能演练提升ZHINENG YANLIAN TISHENG能力提升1.如图所示,开关都闭合时,灯泡L1与L2组成串联电路的是()2.在如图所示电路中,L1和L2的连接方式是()A.L1和L2都为并联B.L1和L2都为串联C.甲图中L1、L2为串联,乙图中L1、L2为并联D.甲图中L1、L2为并联,乙图中L1、L2为串联3.如图所示与实物图相对应的电路图是()4.如图所示的电路中,开关只控制灯L2的电路是()5.某品牌的微型电脑吸尘器有两个开关,开关S1控制照明灯L和吸尘电动机M,开关S2只控制吸尘电动机M。

如图所示的电路图中符合要求的是()6.(2017·四川成都)小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联7.小宁用四盏灯、两个开关,设计了教室的照明电路,要求每个开关都能独立控制两盏灯。

如图所示的电路图中,符合要求的是()8.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。

它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。

9.近年来,某市新增了不少新能源公交车,在公交车后门的两侧扶手上,各装有一个按钮(相当于一个开关),想要下车的乘客只要按下任何一个按钮,装在驾驶台上的指示灯都会发光,提醒司机有乘客需要下车。

请设计一个符合要求的电路图(已画出指示灯和电源,如图所示)。

探究创新10.有一个电源、两个开关、两个灯泡、一个电铃和导线若干,将它们组成电路,要求开关S1闭合时,灯L1亮,电铃响;开关S2闭合时,灯L2亮,电铃不响,画出电路图。

参考答案知能演练·提升1.C A图中开关闭合后,将L2短路,故A错;B图中开关闭合后,两灯并联;D图中开关闭合后是一个混联电路,L2与L3先串联后再与L1并联。

二、学生实验：组装电路图11－2－1一串联电路1．串联电路：把电路中的元件________连接起来，电流流经第一个元件后又依次流经其他的元件的电路。

2．串联电路的特点(1)电路只有________电流路径。

(2)各用电器不能独立工作，互相影响，当一个用电器断开或损坏时，其他用电器________工作。

(3)只需________开关控制，且其控制作用与开关位置无关。

二并联电路1．并联电路：把电路中的元件________地连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件的电路。

2．并联电路的特点(1)有______________电流路径。

(2)用电器各自独立工作、互不影响。

(3)有干路、支路之分，电流有分支点、汇合点，干路上的开关控制______________，支路上的开关只控制______________支路。

类型一串、并联电路的判断例1 对于如图11－2－2所示的电路图，下列说法正确的是( )图11－2－2A ．只闭合S 1，两个灯泡串联B ．只闭合S 2，只有灯泡L 2发光C ．同时闭合S 1和S 2，灯泡L 1发光D ．同时闭合S 1和S 3，两个灯泡并联[方法指导]串、并联电路的判断方法(1)定义法：若电路中各元件是逐个顺次首尾相连的，此电路就是串联电路；若各元件“首首相接，尾尾相接”，并列地连在电路两点间，此电路就是并联电路。

(2)电流路径法：若电流从电源正极出发依次经过各元件回到电源负极，途中不分流，电流始终是一条路径，此电路就是串联电路；如果电流在某处分为几条支路，最后又汇合在一起，即电流在电路中有分有合，此电路就是并联电路。

(3)拆除法：拆除法的原理是串联电路中各用电器互相影响，并联电路中各用电器互不影响。

拆除电路中的某一用电器，根据电路中其他用电器是否工作来判断电路的连接方式。

(4)节点法：在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器、电压表，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，进而判断电路的连接方式。
