轴瓦的刮削

滑动轴承的轴瓦怎样刮研轴瓦的瓦衬一般都需要进行研刮。

轴瓦研刮的目的是为了是瓦衬形成圆的几何形状，使轴瓦与轴劲间存在锲形缝隙，以保证轴经旋转时，摩擦面间能形成锲形油膜，使轴径上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降低其磨损与动力的消耗，轴瓦的检查与研刮可采用着色法或干研法,大型电机长用干研法.用着色法的检查与刮研可采用着色法或干研法,大型电机长用干研法.用着色法检查时,先清扫轴瓦,检查轴瓦应无脱壳,裂纹,硬点以及密集的砂眼等缺陷.在轴颈上涂一层薄而匀的红丹或铅粉之类的显示剂。

注意不要涂的太浓，否则会影响检查工作的准确性。

因为太浓时将使一些不需要研刮的地方"染色"。

轴颈涂红丹后。

再放到轴瓦的表面上并转动两、三圈。

这样轴瓦上的凸出处将由涂料显示出来。

然后提起转轴，取出轴瓦，检查轴瓦表面上染色点的分布情况。

要求在轴瓦中心60-70度夹角内，每平方厘米有2-3点为合适，不宜过多或过少。

若不符合要求时，须再进行刮瓦，用三角刮刀先将大点刮碎，密点刮稀。

然后沿着一个方向顺次普刮一边，必要时可刮两边。

每遍之间刀痕方向应相交形成网络状、鱼鳞状。

刮完后用白布沾酒精或甲苯清洗瓦面等，重复上述步骤，直到符合要求。

1。

压铅丝检测过盈量；2。

调节好过盈量后再压铅丝检测瓦量，或用塞尺检测；3，根据检测量刮研上下瓦，刮研量各半，刮研过程严格控制刮削量，瓦口处适当放大，刮研要均匀；4。

刮好后统一刮油花；注：如果刮削水平欠佳，每刮研一次必须上轴研磨，剔除高点，保证75度的接触量。

先对轴瓦进行粗刮，将红丹油均匀的涂在轴瓦上，将轴瓦在轴上沿圆周转动数次，转动角度大于300，由于轴瓦制造误差接触点很少，此时可以对轴瓦的全长进行粗刮，这样可以大大提高刮研效率，每刮一次用金相砂纸沾上机油或煤油轻轻摩擦瓦面（注意：不可用其他粒度大的砂纸或砂布，也不能用力摩擦瓦面，因为瓦面很软，砂粒容易嵌入瓦面。

），利用刀口尺和手电筒检查轴瓦较大面积的不平处，如此反复待接触面积达到30%左右，粗刮完成。

按材料 分类
单一材料
两种材料
强度足够的材料可 以直接作成，如黄 铜，灰铸铁。
轴承衬强度不足， 故采用多材料制作。
按加工 分类
铸造
轧制
铸造工艺性好， 单件、大批生产 均可，适用于厚 壁轴承。
只适用于薄壁轴 承，具有很高的 生产率。
二、轴承的定位方法
目的：防止轴承与轴承座之间产生轴向和周向的相 对移动。
轴瓦装配
削刮轴瓦，在粗刮与细刮时要同时考虑与轴相关件的情况，如中心距偏 差、步轮齿面的接触状况等，以便使轴的位置准确。由机械加工造成的微小 积累误差，可通过刮削得到进一步的消除。较大误差，刮削是无法解决的。
b、油槽带分布在上、下轴瓦结合部位处（两侧）。如图2所示。油槽带成圆弧 楔形，瓦口结合面处向外侧深度一般在1～3mm。视轴瓦的大小，油槽带宽 度h一般为8～40mm。油槽带单边距轴瓦端面的尺寸b一般为8～25mm。上 述要求通常在图样上明确标出。油槽带的长度为轴瓦轴向长度的85％左右， 是一个能存较大量的润滑油的带状油槽，便于轴瓦与轴的润滑与冷却，油槽 带通常由机械加工而成，也有钳工手工加工的。
滑动轴承的分类
一、滑动轴承的形 式和结构
按构造分： 整体式
需从轴端安装和拆 卸，可修复性差。
剖分式 （对开式）
可以直接从轴的中 部安装和拆卸，可 修复。
按尺寸分 薄壁滑动轴承
厚壁滑动轴承
节省材料，但刚度不 足，故对轴承座孔的 加工精度要求高 。
具有足够的强度和刚 度，可降低对轴承座 孔的加工精度要求。
(2)细刮轴瓦。如图5b所示。细刮轴瓦时，上、下瓦应加垫（瓦口结合面）装配 后刮削两端轴瓦，在瓦上涂色，用轴研点。开始压紧装配时，压紧力应均匀， 轴不要压得过紧，能转动即可，随刮随撤垫，随压紧。此时也应注意不要将 瓦口刮亏了，经多次削刮后，瓦接触面斑点分布均匀、较密即可。

详解‘轴瓦刮研’关键几步刮瓦的核心步骤是:第一步粗刮上下瓦，第二步细刮上下瓦，第三步开侧间隙，第四步开储油槽。

在刮研椭圆瓦时要使瓦面接触点和储油槽均匀分布，使润滑油快速在瓦面上形成润滑油膜，保证齿轮组运行振动值稳定和油温正常的关键。

轴瓦由瓦体和轴承衬(表面合金)组成，滑动轴承工作时，轴瓦与轴之间要求有一层很薄的油膜起润滑作用，轴与轴瓦被润滑油分开而不发生直接接触，从而大大减小摩擦损失和轴瓦表面合金磨损，油膜还具有较强的吸振能力。

如果存在润滑不良，则轴瓦与轴之间会直接摩擦，摩擦会产生很高的温度，虽然轴瓦是由特殊的有一定耐高温合金材料制成，但发生直接摩擦产生的高温仍然会将轴瓦烧坏，轴瓦还可能由于负荷过大、高温过高、润滑油存在杂物或黏度异常等因素造成轴瓦瓦衬变形直至烧瓦。

轴瓦刮研的目的是为了瓦衬形成圆的几何形状，使轴瓦与轴颈间存在楔形缝隙，以保证轴颈旋转时，摩擦面间能形成楔形油膜，使轴颈上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降底其磨损与动力的消耗，从而可以通过向轴瓦供油，带走轴瓦工作时产生的热量，以冷却轴承，并且在轴瓦与轴颈间隙形成稳定的有足够承载能力的油膜，以保证液态润滑。

轴瓦的刮研是按轴瓦与轴承的配合来对轴瓦表面进行刮研加工，使其在接触角范围内贴合严密和有适当的间隙，从而达到设备中能形成良好的油膜。

1.开油槽：先用薄平錾进行初开，然后用细砂布和刮刀作用加工；2.刮接触角：用红丹粉调透平油做显示剂，涂在轴颈上，用轴瓦来回研磨10~15次。

检查轴瓦，乌金面上的红点用刮刀刮去，如此反复。

红点出现得越多又细，证明乌金接触角与轴颈就接触得好，乌金接触点应在全面积（接触角范围700~900）80%，分布均匀，每平方厘米应有1~2点以上算合格；轴瓦刮削接触角的后阶段最好置于瓦座内，盘动转子来检查轴瓦的接触点，再进行刮研，这样更符合实际。

3.刮削轴瓦的两侧间隙：用塞尺检查；4.刮削轴瓦的推力间隙：可与刮接触角同时进行。

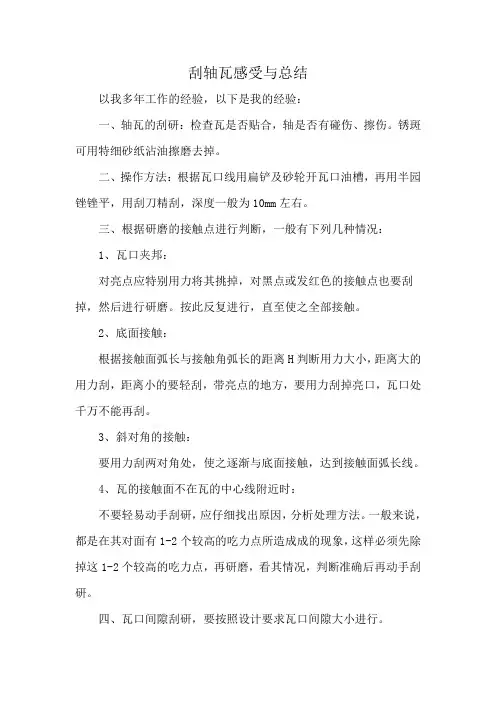

刮轴瓦感受与总结
以我多年工作的经验，以下是我的经验：
一、轴瓦的刮研：检查瓦是否贴合，轴是否有碰伤、擦伤。

锈斑可用特细砂纸沾油擦磨去掉。

二、操作方法：根据瓦口线用扁铲及砂轮开瓦口油槽，再用半园锉锉平，用刮刀精刮，深度一般为10mm左右。

三、根据研磨的接触点进行判断，一般有下列几种情况：
1、瓦口夹邦：
对亮点应特别用力将其挑掉，对黑点或发红色的接触点也要刮掉，然后进行研磨。

按此反复进行，直至使之全部接触。

2、底面接触：
根据接触面弧长与接触角弧长的距离H判断用力大小，距离大的用力刮，距离小的要轻刮，带亮点的地方，要用力刮掉亮口，瓦口处千万不能再刮。

3、斜对角的接触：
要用力刮两对角处，使之逐渐与底面接触，达到接触面弧长线。

4、瓦的接触面不在瓦的中心线附近时：
不要轻易动手刮研，应仔细找出原因，分析处理方法。

一般来说，都是在其对面有1-2个较高的吃力点所造成成的现象，这样必须先除掉这1-2个较高的吃力点，再研磨，看其情况，判断准确后再动手刮研。

四、瓦口间隙刮研，要按照设计要求瓦口间隙大小进行。

一般有两种情况：一是全面接角的瓦口间隙刮研量大，可先用半园锉瓦的上瓦口，然后陆续向下沿伸，锉后用塞尺测量间隙，根据间隙的大小，判断用锉刀还是用刮刀刮研；
二是底面接触的在瓦面底部接触角研完后，测量瓦口间隙，再进行刮研。

剖分式滑动轴承安装摘要：对矿山大型设备剖分式滑动轴承安装、安装间隙的调整厦润滑原理作了详细的介绍，对矿山设备的安装使用具有一定的借鉴作用。

关键词：矿山设备滑动轴承安装使用剖分式滑动轴承又称对开式滑动轴承，由轴承器、轴承座、对开轴瓦、垫片、螺栓等组成，新桥硫铁矿选矿厂有5台2700×3600型球磨机、2台2100×3600型棒磨机、5台400kW同步电机均使用剖分式滑动轴承。

了解该形式轴承结构、润滑原理及安装工艺，对矿山这些大型设备的维护、保养是一项重要的工作。

1 润滑原理这种轴承润滑形成大致有3个过程，轴静止时由于自身重量而处于最低位置，润滑油被轴颈挤出，轴承与轴颈侧面之间形成楔型油隙，当轴颈旋转时，由于油的粘性在金属表面附着力，油层随轴一起旋转，油层经过楔形油隙时，由于分子受到挤压和本身动能，对轴产生压力将轴向上抬起，当达到一定速度时，油对轴压力增大，轴与轴承表面完全被油膜隔开，从而形成了液体动压润滑。

形成液体动压润滑的条件是：① 轴颈与轴承配合后应有一定间隙，一般等于颈直径的1／1000~3／1000；② 轴颈必须有一定的线速度，以建立足够的油楔压力；③ 两工作面间必须连续充满一定粘度润滑油。

2 剖分式滑动轴承安装(1)轴承座安装。

对开轴瓦、轴承座、轴承盖安装时应使轴瓦背与轴承座孔接触良好，如不符台要求应以轴承座孔为基准刮厚壁轴瓦，轴瓦剖分面应比轴承座剖分面高出△h，一般△ h= 0．O5～ 0．Im m 。

(2)轴承表面与轴承座之间接触面积，上瓦不得小于40 ，下瓦不得小于50 ，并且要求接触面积均匀，不允许下瓦底部与两侧出现间隙，一旦下瓦两侧有间隙，使轴瓦承受到压强增大，就导致很快磨损。

轴瓦和轴承座之间的接触斑点应为1～2点／cm ，过少会导致轴瓦加剧磨损变形破裂。

(3)轴承与轴颈安装。

安装轴承时，必须注意轴瓦与轴颈间接触角和接触点。

轴瓦与轴颈之间的接触面所对应圆心角称为接触角，此角过大影响润滑油膜的形成，破坏润滑效果，使轴瓦很快磨损；过小会增加轴瓦压强，也会使轴瓦加剧磨损。

附录A轴瓦的刮研工艺A.1 轴瓦刮研前准备a)准备好必要的工具量具和材料，如平面、三角刮刀、千分尺、游标卡尺、平板或平尺、研磨轴、机油、红丹粉、白布、毛刷、油石、砂布、直径1.5—2mm保险丝。

b)用适量红丹粉和机油调制显示剂，存放于专用器械中。

c)备好夹持或支持轴瓦的工具，使轴瓦在刮削中保持平稳，不晃动、不滑动，并注意工作放置位置，高低适中，以便于刮削。

d)光线强弱适中，必要时装好照明设施。

e)新轴瓦应测量机械加工尺寸公差，检查刮削余量是否合适，刮削余量为0.20—0.30mm。

f)旧轴瓦应用显示剂在轴上研磨，检查接触点的分布情况，并用压铅丝测量轴瓦间隙以确定刮削方式。

g)校验刮削瓦口平面，提高瓦口面的严度与加工精度，以便提高压铅丝测量轴瓦间隙准确度，新轴瓦可先用标准平板或平尺校正刮削瓦口平面，然后上、下轴瓦对研刮削。

A.2 刮研的方法及步骤h)检查轴瓦与轴颈配合情况，将轴瓦内表面和轴颈擦干净，在轴颈上涂薄薄一层显示剂，然后把轴瓦和放在轴颈外，用手压住轴瓦，同时周向对轴颈做往复滑动数次后，取下轴瓦，查看瓦面，此时瓦表面有红点、黑点、有的地方呈亮光，无显示剂地方表明轴瓦与轴颈没接触间隙较大，红点表明二得虽无接触，但间隙较小，黑点表明它比红点高，轴瓦与轴略有接触，亮点处表明接触最重，即最高点。

i)根据研磨情况刮削轴瓦，刮削是针对瓦面上的亮点、黑点及红点，无显示剂处无须刮研，对亮点下刀要重而不僵，刮下的乌金厚且呈片状，对黑点下刀要轻，刮下的乌金片薄且细长，对红点则轻轻刮挑，挑下的乌金薄且小，刮刀的刀痕下一遍要与上一遍呈交叉状态，形成网状，使轴瓦运行时润滑油流动不倾向一方，这就完成了轴瓦的第一次刮削。

j)重复上术（1）、（2）过程，直到轴瓦的瓦面符合要求为止。

A.3 轴瓦的刮研质量标准k)在轴瓦与轴颈的接触角以60—90°为宜，且接触角边缘沿其接触点应有过渡痕迹。

l)两侧间隙均匀呈楔形。

m)在允许接触范围内，接触点大小一致，沿轴线均匀分布，达2—3点。

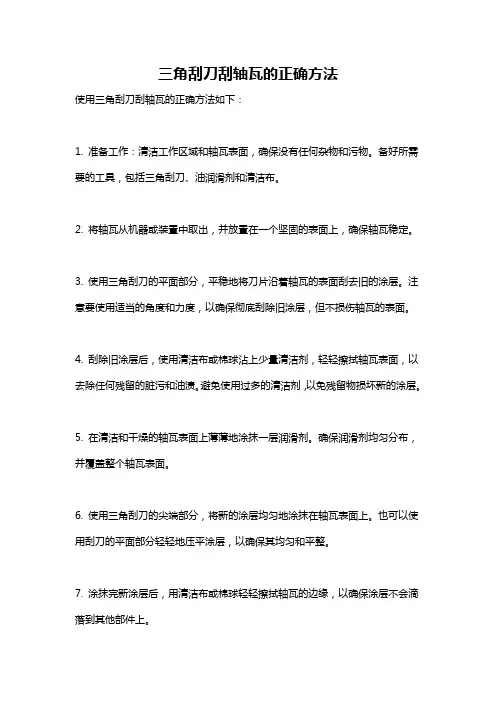

三角刮刀刮轴瓦的正确方法
使用三角刮刀刮轴瓦的正确方法如下：
1. 准备工作：清洁工作区域和轴瓦表面，确保没有任何杂物和污物。

备好所需要的工具，包括三角刮刀、油润滑剂和清洁布。

2. 将轴瓦从机器或装置中取出，并放置在一个坚固的表面上，确保轴瓦稳定。

3. 使用三角刮刀的平面部分，平稳地将刀片沿着轴瓦的表面刮去旧的涂层。

注意要使用适当的角度和力度，以确保彻底刮除旧涂层，但不损伤轴瓦的表面。

4. 刮除旧涂层后，使用清洁布或棉球沾上少量清洁剂，轻轻擦拭轴瓦表面，以去除任何残留的脏污和油渍。

避免使用过多的清洁剂，以免残留物损坏新的涂层。

5. 在清洁和干燥的轴瓦表面上薄薄地涂抹一层润滑剂。

确保润滑剂均匀分布，并覆盖整个轴瓦表面。

6. 使用三角刮刀的尖端部分，将新的涂层均匀地涂抹在轴瓦表面上。

也可以使用刮刀的平面部分轻轻地压平涂层，以确保其均匀和平整。

7. 涂抹完新涂层后，用清洁布或棉球轻轻擦拭轴瓦的边缘，以确保涂层不会滴落到其他部件上。

8. 完成涂层后，将轴瓦放回机器或装置中，并进行必要的调整和修复。

确保轴瓦正确安装，并能够顺畅地运转。

注意事项：
- 在刮除旧涂层和涂抹新涂层时，要注意保持稳定和平稳的手势，以避免损坏轴瓦表面。

- 使用适当的工具和材料进行轴瓦涂层维护，以确保最佳的性能和持久性。

- 确保在涂抹新的涂层之前，轴瓦表面完全干燥和清洁，以确保新涂层能够牢牢地附着在其上。

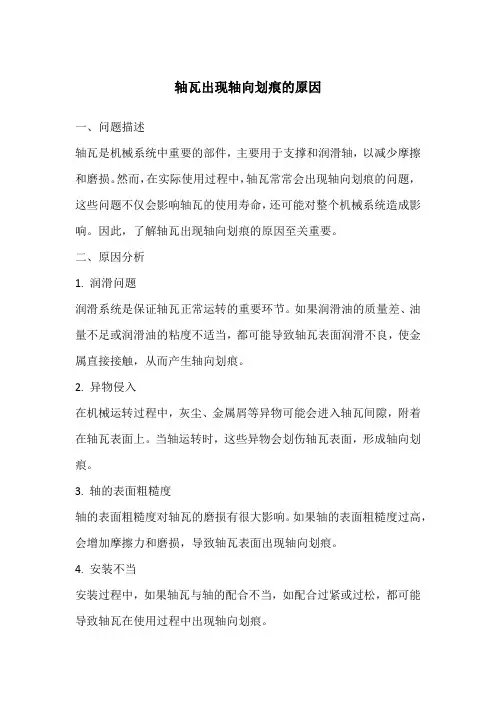

轴瓦出现轴向划痕的原因一、问题描述轴瓦是机械系统中重要的部件，主要用于支撑和润滑轴，以减少摩擦和磨损。

然而，在实际使用过程中，轴瓦常常会出现轴向划痕的问题，这些问题不仅会影响轴瓦的使用寿命，还可能对整个机械系统造成影响。

因此，了解轴瓦出现轴向划痕的原因至关重要。

二、原因分析1. 润滑问题润滑系统是保证轴瓦正常运转的重要环节。

如果润滑油的质量差、油量不足或润滑油的粘度不适当，都可能导致轴瓦表面润滑不良，使金属直接接触，从而产生轴向划痕。

2. 异物侵入在机械运转过程中，灰尘、金属屑等异物可能会进入轴瓦间隙，附着在轴瓦表面上。

当轴运转时，这些异物会划伤轴瓦表面，形成轴向划痕。

3. 轴的表面粗糙度轴的表面粗糙度对轴瓦的磨损有很大影响。

如果轴的表面粗糙度过高，会增加摩擦力和磨损，导致轴瓦表面出现轴向划痕。

4. 安装不当安装过程中，如果轴瓦与轴的配合不当，如配合过紧或过松，都可能导致轴瓦在使用过程中出现轴向划痕。

5. 操作不当操作人员在操作过程中，如果操作不当，如超速、超载等，会使轴承受过大的载荷和冲击，从而导致轴瓦表面出现轴向划痕。

三、预防措施1. 保证润滑系统的正常运转，定期检查润滑油的质量和油量，以及润滑油的粘度是否适当。

2. 保持机械系统的密封性，防止灰尘、金属屑等异物的侵入。

3. 对轴的表面进行适当的加工和处理，降低其表面粗糙度，以减少摩擦和磨损。

4. 在安装过程中，要严格按照安装要求进行操作，确保轴瓦与轴的配合适当。

5. 加强操作人员的培训和管理，规范操作人员的操作行为，避免因操作不当而造成对轴瓦的损伤。

四、修复方法1. 对于轻微的轴向划痕，可以采用局部修复的方法，如涂覆耐磨材料、电镀等。

这些方法可以有效地修复划痕，提高轴瓦的使用寿命。

2. 对于严重的轴向划痕，可能需要更换轴瓦或对整个机械系统进行维修。

在更换轴瓦时，应选择质量优良、性能稳定的品牌和型号，以保证机械系统的稳定性和可靠性。

五、总结轴瓦出现轴向划痕是一个常见的问题，其原因是多方面的。

球磨机轴瓦的刮研工艺
球磨机轴瓦刮研工艺是指对球磨机轴瓦进行刮研处理的工艺过程。

刮研工艺旨在修复轴瓦表面的磨损、减少表面粗糙度、提高轴瓦的密封性能和使用寿命。

下面是一个常用的球磨机轴瓦刮研工艺步骤：
1. 准备工作：清洁整个轴瓦表面，将表面污垢、灰尘等清除干净。

确保刮研过程中无杂质。

2. 刮研材料的选择：根据轴瓦材质和磨损情况选择合适的刮研材料。

常见的刮研材料有砂布、砂纸等。

3. 刮研：
a. 将刮研材料固定在平整的刮研工具上。

b. 在轴瓦表面均匀涂抹一层研磨油或刮研油，以降低摩擦和热量产生。

c. 以均匀的力度和速度将刮研工具沿着轴瓦表面进行刮研。

刮的方向应与轴瓦表面垂直，以避免刮出新的磨损槽。

d. 刮研过程中需不断加砂、换砂，以保持研磨效果。

4. 清洁：使用清洁剂和清水清洗轴瓦表面，将刮研过程产生的金属屑和残留物去除干净。

5. 检查：仔细检查刮研后的轴瓦表面，确保无明显的磨损、裂纹或缺陷。

6. 维护：刮研后的轴瓦需要进行适当的润滑和保养，以延长使用寿命。

需要注意的是，刮研工艺对于轴瓦的刮除量、研磨力度、刮研油的选择等要素需要根据具体情况进行合理调整，以达到理想的刮研效果。

同时，刮研工艺过程中要保持操作规范，避免对轴瓦造成二次损伤。

摘要：介绍大型电机滑动轴承刮研的技术要求和方法。

随着市场经济的发展和国家能源政策的实施，矿山、水泥、钢铁和电力等行业的设备都朝着大型化方向发展，大型电机的需求也越来越多。

大型电机轴承选用的大多是剖分式向心滑动轴承，其材料主要为巴氏合金。

装配时，一般都采用刮研的方法来达到其精度要求，保证其使用性能。

因此，刮研的质量对电机的正常运转至关重要，并直接影响着电机的使用寿命。

刮研质量不好，电机在试车时很容易在极短的时间内造成轴瓦由局部粘损发展到大部分粘损，直至抱轴烧瓦不能使用。

所以在刮研轴瓦时都由技术经验丰富的钳工操作。

下面介绍剖分式滑动轴承（轴瓦）的刮研方法。

1轴瓦与轴承座和轴承盖的配合要求（1）下轴瓦的瓦背与轴承座的接触面积应大于70％，而且分布均匀，其接触范围角应大于150°，其余允许有间隙部分的间隙不大于0.05mm。

（2）上轴瓦的瓦背与轴承盖的接触面积应大于60%，且分布均匀，其接触范围角应大于120°，允许有间隙部位的间隙应不大于0.05mm。

2轴瓦刮研的技术要求2.1接触角与接触斑点要求轴瓦的接触角在60°~120°范围内，轻载选小值，重载选大值；一般要求在60°（或120°）圆弧内，每平方厘米面积上均布的接触点数，下轴瓦应有两个以上，上轴瓦应有一个以上。

2.2油槽与瓦口油槽带（1）剖分式滑动轴承，油槽一般都开在受力较小的上瓦上。

截面为半圆弧形，沿上瓦内周180°分布，由机械加工而成。

由于上瓦有间隙量存在，润滑油很容易进入上瓦面与轴之间，其主要作用是能将润滑油畅通地注入轴瓦内侧（径向）的瓦口油槽带。

（2）瓦口油槽带分布在上、下轴瓦结合部位处（两侧）。

油槽带成圆弧楔形，瓦口结合面处向外侧深度一般在1mm～3mm，油槽带宽度一般为8m m～40m m，油槽带单边距轴瓦端面的尺寸一般为8mm～25mm。

油槽带的长度为轴瓦轴向长度的85％左右，是一个能存较大量的润滑油的带状油槽，便于轴瓦与轴的润滑与冷却。

低速、重载向心滑动轴承轴瓦面的刮研滑动轴承分液体摩擦滑动轴承和非液体摩擦滑动轴承。

过去往往认为象水泥生产机械中的回转窑和球磨机等这些低速、重载设备的向心滑动轴承难于形成完全的液体润滑，而是处于混合润滑状态中，属于非液体摩擦轴承。

根据摩擦学的理论，混合摩擦和液体摩擦可用膜厚比λ值的大小来大致区分：λ=h min /R a Σ式中：h mi n —两粗糙面间的最小油膜厚度；R a Σ—两表面的综合粗糙度，R a Σ=2a22a1R R +，μm ；R a 1、R a 2—分别为两表面的轮廓算术平均偏差，μm 。

当λ<0.4时为边界摩擦，载荷完全由微凸体承担；当0.4≤λ≤3.0时为混合摩擦，载荷由微凸体与油膜共同承担，油膜承担载荷的比例随λ值的增大而增大，在λ=1时，油膜所承担的载荷可达到70%；当λ>3～5后则为液体摩擦。

低速、重载滑动轴承轴颈表面粗糙度R a 1一般为0.8μm ；轴瓦经过较认真的刮削后，其表面粗糙度可认为达到∇5以上，R a 2=3.2μm ，适当跑合后光洁度还要更高些。

虽然刮削后的轴瓦表面不平度和表面形状误差还较大，但由于轴瓦材料是白合金或青铜，对轴颈有着良好的适应性，可以不考虑它们的影响。

于是，综合粗糙度R a Σ=222.38.0+=3.3(μm)如果最小油膜厚度能达到0.01～0.02mm ，膜厚比λ就会大于3～5，形成液体润滑。

不论是要建立液体润滑还是混合润滑都要使轴承滑动表面间形成动压油膜。

为形成流体动压润滑，应当把轴承合金瓦或铜瓦面刮研成一略大于轴颈的圆柱体，使两表面间自然形成一弯曲的楔形空间，这是我们研刮向心滑动轴承轴瓦的主要目的和任务。

(1) 轴瓦面形状研刮低速、重载轴承的轴瓦通常是180°或120°瓦。

把已研刮好球面瓦背的轴瓦倒扣在轴颈上进行对研。

对研时，沿着圆周方向来回运动轴瓦，幅度要大；刮削时，着重刮削在宽度上不对称的接触斑点。

轴瓦的刮研的要求（一）轴瓦是直接支撑轴的。

当轴在轴瓦内旋转时，由于摩擦力的原因，必然要产生热量。

如果轴和轴瓦的接触面不良好接触是保证在某几个小点或某一块面积上，这样破坏了油膜，该处所受的压力所产生的摩擦力必然比接触均匀的地方大得多，因而在运转时，发出的热量就大，轴承温度就必然高。

相反，如果轴和轴瓦接触的很好，各处受力均匀摩擦面油膜完整，运转时，虽然也发出热量，但热量较小，而且分布在整个轴承上，这部分热量很容易散失，因此轴承不会产生高热。

为了保证轴和轴瓦能很好的接触，对轴瓦要进行细致的刮研。

刮瓦一般先刮下瓦（因下瓦是受压的）后刮上瓦。

刮瓦要在设备精评以后进行。

首先在轴颈上涂一层薄薄的红铅油，然后盘动轴使轴在轴瓦内正反各转一周，使瓦与轴颈摩擦后，将轴吊起，结果在瓦面较高的地方。

在刮削时，每刮一遍应改变一次方向，使刮痕之间成60°—90°交角。

继续数次接触点逐渐增加，最后色斑均匀分布，达到规定的为止。

一般下瓦与轴成60°—90°的接触角，在此范围内，接触点应该中间密，两边逐渐变疏，不应该使接触面与非接触面间间有明显的界限。

接触角还不能过大或过小，当角度过大会影响润滑油膜的形成，因而得不到良好的润滑，轴瓦会很快磨损，若角度过小，则增加轴瓦的压强，这样也会增加轴瓦磨损。

在刮下瓦的同时，还要找正轴的水平度。

轴和瓦的接触点要求规定：重负荷和高速运转设备：每平方厘米3—4点中等负荷运转设备：每平方厘米2—3点低速运转设备：每平方厘米1—2点上瓦德刮研法与下瓦相同在瓦上着色时，一定要装上轴，将轴承盖用螺丝紧固好，并撤掉瓦口上的垫片，保证上瓦能够很好的与轴颈接触。

轴瓦间隙的检查方法滑动轴承的间隙有两种：一种是径向间隙，另一种是轴向间隙。

径向间隙主要作用是积聚和冷却润滑油，以利于形成油膜，保持液体摩擦。

径向间隙在一般情况下顶间隙为0.001—0.002，侧间隙为顶间隙一半，在水平面上越往下越小。

回转窑拖轮轴瓦刮研的技术与应用摘要：回转窑均用滑动轴承来支撑整个窑体。

所谓滑动轴承就是通常所说的轴与瓦之间的运动，滑动轴承能够承担更高的负载，使用寿命也远大于滚动轴承的使用寿命。

本文从刮研的过程出发，主要围绕三个方面阐述了轴瓦刮研的原则、轴瓦间隙的意义以及钨金瓦的基本信息：一是轴瓦刮研的基本原则，二是轴瓦刮研的方法和要求，三是巴氏合金瓦基本信息。

关键词：刮刀；刮研；间隙；研磨；破点；存油槽一、轴瓦基础概念要使机器转动的正常，轴和轴瓦之间要有良好的支撑弧面，保持精确的配合，使它在转动过程中平稳而无松动。

可是，当机器经过长期使用以后，轴和轴瓦之间势必都有磨损，就会逐渐失去精确的配合，影响转动的效能。

遇到这种情况，就需要及时地加以修理。

修理刮瓦的方法，一般是用刮研，新瓦也要进行刮研。

只有通过手工刮研才能实现。

所以刮瓦是一项重要的工作。

刮瓦也叫研磨，要的就是耐心和细心。

刮瓦其实就是改善接触条件，生成储油小凹点，改善润滑。

刮削轴瓦的要求要根据实际情况来对待，由于各种条件不同，比如轴转速，负载大小，负载方向，用途的不同，其对刮瓦作业要求也不同。

这次刮瓦是以回转窑轴瓦刮研技术方面进行研究。

1.刮研前的准备工作1、工器具的选用刮刀的选用可根据每个人的熟练程度进行选用，有半圆刮刀、三角刮刀、鈎形刮刀、柳叶刮刀等。

本文以柳叶刮刀进行论述，这也是比较常用的一种刮刀。

除刮刀以外，还要准备油石（打磨刮刀用的，刮刀在长时间工作时会出现刀刃顿，无法正常使用）、塞尺、干净的布等。

2、显示剂的选用首先是调好的显示剂（种类有普鲁士蓝油、黑烟油、红铅油。

红铅油又分为红丹和三氧化二铁两种），显示剂的使用尤为重要，根据实际应用经验，三氧化二铁比红丹更为色泽鲜明，经济方便，调好的显示剂是在刮研过程中能够明显的分辨高点和低点，重要的是显示剂是否干净，有无铁屑粉末和杂物混入。

还有机油、零号纱布、毛刷、线手套等。

工具选好后还要检查轴瓦表面油污砂眼、裂纹或生锈等。

轴瓦得刮研得要求轴瓦就是直接支撑轴得。

当轴在轴瓦内旋转时,由于摩擦力得原因,必然要产生热量。

如果轴与轴瓦得接触面不良好接触就是保证在某几个小点或某一块面积上,这样破坏了油膜,该处所受得压力所产生得摩擦力必然比接触均匀得地方大得多,因而在运转时,发出得热量就大,轴承温度就必然高。

相反,如果轴与轴瓦接触得很好,各处受力均匀摩擦面油膜完整,运转时,虽然也发出热量,但热量较小,而且分布在整个轴承上,这部分热量很容易散失,因此轴承不会产生高热。

为了保证轴与轴瓦能很好得接触,对轴瓦要进行细致得刮研。

刮瓦一般先刮下瓦(因下瓦就是受压得)后刮上瓦。

刮瓦要在设备精评以后进行。

首先在轴颈上涂一层薄薄得红铅油,然后盘动轴使轴在轴瓦内正反各转一周,使瓦与轴颈摩擦后,将轴吊起,结果在瓦面较高得地方。

在刮削时,每刮一遍应改变一次方向,使刮痕之间成60°—90°交角。

继续数次接触点逐渐增加,最后色斑均匀分布,达到规定得标准为止。

一般下瓦与轴成60°—90°得接触角,在此范围内,接触点应该中间密,两边逐渐变疏,不应该使接触面与非接触面间间有明显得界限。

接触角还不能过大或过小,当角度过大会影响润滑油膜得形成,因而得不到良好得润滑,轴瓦会很快磨损,若角度过小,则增加轴瓦得压强,这样也会增加轴瓦磨损。

在刮下瓦得同时,还要找正轴得水平度。

轴与瓦得接触点要求规定:重负荷与高速运转设备:每平方厘米3—4点中等负荷运转设备:每平方厘米2—3点低速运转设备: 每平方厘米1—2点上瓦德刮研法与下瓦相同在瓦上着色时,一定要装上轴,将轴承盖用螺丝紧固好,并撤掉瓦口上得垫片,保证上瓦能够很好得与轴颈接触。

轴瓦间隙得检查方法滑动轴承得间隙有两种:一种就是径向间隙,另一种就是轴向间隙。

径向间隙主要作用就是积聚与冷却润滑油,以利于形成油膜,保持液体摩擦。

径向间隙在一般情况下顶间隙为0、001—0、002,侧间隙为顶间隙一半,在水平面上越往下越小。

滑动轴承的轴瓦怎样刮研轴瓦的瓦衬一般都需要进行研刮。

轴瓦研刮的目的是为了是瓦衬形成圆的几何形状，使轴瓦与轴劲间存在锲形缝隙，以保证轴经旋转时，摩擦面间能形成锲形油膜，使轴径上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降低其磨损与动力的消耗，轴瓦的检查与研刮可采用着色法或干研法,大型电机长用干研法.用着色法的检查与刮研可采用着色法或干研法,大型电机长用干研法.用着色法检查时,先清扫轴瓦,检查轴瓦应无脱壳,裂纹,硬点以及密集的砂眼等缺陷.在轴颈上涂一层薄而匀的红丹或铅粉之类的显示剂。

注意不要涂的太浓，否则会影响检查工作的准确性。

因为太浓时将使一些不需要研刮的地方"染色"。

轴颈涂红丹后。

再放到轴瓦的表面上并转动两、三圈。

这样轴瓦上的凸出处将由涂料显示出来。

然后提起转轴，取出轴瓦，检查轴瓦表面上染色点的分布情况。

要求在轴瓦中心60-70度夹角内，每平方厘米有2-3点为合适，不宜过多或过少。

若不符合要求时，须再进行刮瓦，用三角刮刀先将大点刮碎，密点刮稀。

然后沿着一个方向顺次普刮一边，必要时可刮两边。

每遍之间刀痕方向应相交形成网络状、鱼鳞状。

刮完后用白布沾酒精或甲苯清洗瓦面等，重复上述步骤，直到符合要求。

1。

压铅丝检测过盈量；2。

调节好过盈量后再压铅丝检测瓦量，或用塞尺检测；3，根据检测量刮研上下瓦，刮研量各半，刮研过程严格控制刮削量，瓦口处适当放大，刮研要均匀；4。

刮好后统一刮油花；注：如果刮削水平欠佳，每刮研一次必须上轴研磨，剔除高点，保证75度的接触量。

先对轴瓦进行粗刮，将红丹油均匀的涂在轴瓦上，将轴瓦在轴上沿圆周转动数次，转动角度大于300，由于轴瓦制造误差接触点很少，此时可以对轴瓦的全长进行粗刮，这样可以大大提高刮研效率，每刮一次用金相砂纸沾上机油或煤油轻轻摩擦瓦面（注意：不可用其他粒度大的砂纸或砂布，也不能用力摩擦瓦面，因为瓦面很软，砂粒容易嵌入瓦面。

），利用刀口尺和手电筒检查轴瓦较大面积的不平处，如此反复待接触面积达到30%左右，粗刮完成。

【经典干货检修必备】了解检修中的轴瓦（系列一修刮）当轴瓦更换；轴瓦乌金磨损严重；轴瓦重新浇铸后；每次大修视轴瓦的接触情况均要对轴瓦进行修刮。

一、修刮的要求1、乌金修刮通常采用三刃刮刀，当面积较大时，可利用平面刮刀沿圆周方向进行粗刮，待尺寸基本到位时再用曲面刮刀进行精刮。

2、研磨接触点应在相对应的轴颈上进行。

有以下几种方法：①将轴瓦反扣在轴颈上进行研磨②轴瓦保持原位，转子直接支撑在轴颈上研磨③按照真轴的尺寸制作一假轴，利用假轴对轴瓦进行研磨、修刮。

3、以上研磨的方法是正确的，但工作程序比较复杂，而且将受到现场环境及时间的限制，因此无法或很难实现。

4、我们通常利用找中心及滚汽封滚胶布时的间歇进行轴瓦修刮，因为找中心和滚胶布往往要进行多次，利用每一次进转子的机会，研磨轴瓦出来以后再行修刮，这样既保证了质量又节约了单独研瓦的时间。

二、修刮的内容1、与轴颈接触角范围内的修刮（接触角通常在轴瓦下部区域内45o～60o范围内，其中圆筒瓦为45o～60o；椭圆瓦为45o～50o）2、顶轴油塘的修刮（其作用在于为顶轴油提供了一定的缓存空间，提高了对转子的压力强度）3、瓦口间隙及泄油边的修刮（瓦口间隙作用在于保证轴瓦具有一定的契形角，靠转子的连续高速转动形成油膜，从而达到冷却和润滑轴瓦的作用）三、修刮的方法1、握刀的姿势：通常右手握刀柄，左手掌心向下横握刀体。

刮削时右手作半圆运动，左手靠手腕力量顺着轴瓦曲面拉动或推动刮刀，同时沿轴向作微小的移动，使刀口在轴瓦曲面内作螺旋运动。

2、刮刀的切削角度：（1）前角等于零。

利用这种切削角度进行工作，刃口切削量较大，而且刃痕明显，一般适用于大切削量工作（粗刮）（2）较小的负前角。

此时刀口稍向前倾斜，利用这种切削角度进行工作，刃口的切削量适中，刀痕明显减少，又能顺利的刮掉高点子，使用于正常的刮削工作（3）较大的负前角。

此时刃口与轴线基本垂直，利用这种切削角度进行工作，刃口切削量极微薄，刮削的工件表面较光滑，适合用于轴瓦的修刮工作（精刮）。

发电机组轴瓦研刮工艺流程一、准备工作。

咱们得先把要用的工具和材料都找齐喽。

像刮刀这可是个重要的小玩意儿，得找那种顺手的。

还有研磨剂，就像是给轴瓦做“美容”的魔法药水一样。

轴瓦呢，得先检查检查，看看有没有明显的缺陷或者损伤，要是有可就像脸上有个疤，得先处理处理。

而且呀，工作的场地也得收拾干净，乱七八糟的可不行，就像咱自己的小窝一样，得整整齐齐的才能干好活。

二、粗刮阶段。

这时候呢，我们把轴瓦放在该放的地方，然后把轴瓦和轴颈简单接触一下。

你看啊，就像是两个人初次见面握个手，看看大概的情况。

然后就用刮刀开始刮啦。

这个粗刮呢，就比较“豪放”一点，不需要特别精细。

主要是把那些比较高的地方给刮掉，让轴瓦和轴颈的接触面积开始慢慢变大。

刮的时候呀，就感觉像是在给轴瓦做按摩，但是这个按摩可有点费力气呢。

每刮几下，就再让轴瓦和轴颈接触一下，看看哪里还高，就像看哪里还鼓着个包似的，再接着刮。

三、半精刮阶段。

粗刮完了之后呢，就到半精刮啦。

这个时候就不能那么“粗暴”啦，得稍微细致一点。

研磨剂这个时候就派上用场了，把研磨剂涂在轴颈上，然后让轴瓦和轴颈来回摩擦，就像两个人在跳舞一样。

摩擦完了之后，轴瓦上就会有一些痕迹，我们就根据这些痕迹来刮。

这个刮就不像粗刮那样大刀阔斧了，而是要一点一点地来，把那些比较突出的小点给刮掉。

而且要经常检查接触的情况，看看是不是越来越均匀了。

要是发现哪个地方接触得不好，就得多下点功夫在那里刮刮。

四、精刮阶段。

精刮可就是个精细活啦。

这个时候每刮一下都得小心翼翼的。

研磨剂还是要用的，但是这个时候更注重的是接触的精度。

要把轴瓦和轴颈的接触面积调整到最好的状态。

你看啊，就像是给轴瓦做最后的“微调”。

刮的时候，刮刀的角度和力度都要掌握得刚刚好。

而且要频繁地检查，一点点的小瑕疵都不能放过。

这个阶段就像是给轴瓦穿上一件精致的衣服，要做到完美无瑕才行。

五、检验阶段。

所有的刮削工作都完成之后，就得检验啦。

可以用一些简单的方法，比如用塞尺检查轴瓦和轴颈之间的间隙，看看是不是符合要求。
