《电磁感应计算题复习专题》例题.doc

电磁感应总复习题1．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流为i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为( ) A．i′＝I m sin ωt B．i′＝4I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt2．一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图所示。

下列说法中正确的是（）A．t１时刻通过线圈的磁通量为零B．t２时刻通过线圈的磁通量的绝对值最大C．t３时刻通过线圈的磁通量变化率的绝对值最小D. t４时刻线圈位于中性面3．如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过 1 min的时间，两电阻消耗的电功之比W甲∶W乙为( )A．1∶ 2 B．1∶2 C．1∶3 D．1∶64．如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是( )A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)5.如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a（）(A)顺时针加速旋转 (B)顺时针减速旋转(C)逆时针加速旋转 (D)逆时针减速旋转6.如图所示，单匝矩形闭合导线框全部处于水平方向的匀强磁场中，线框面积为，电阻为。

线框绕与边重合的竖直固定转轴以角速度从中性面开始匀速转动，线框转过时的感应电流为，下列说法正确的是（）A．线框中感应电流的有效值为B．线框转动过程中穿过线框的磁通量的最大值为C．从中性面开始转过的过程中，通过导线横截面的电荷量为D ．线框转一周的过程中，产生的热量为7．矩形导线框abcd 放在磁场中，在外力控制下处于静止状态，如右图（甲）所示。

电磁感应计算题—计算题一．计算题（共7小题）1．如图所示，宽度为L=0.40m的足够长的平行光滑金属导轨固定在绝缘水平面上，导轨的一端连接阻值为R=2.0Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度大小为B=0.40T．一根质量为m=0.1kg的导体棒MN放在导轨上与导轨接触良好，导轨和导体棒的电阻均可忽略不计．现用一平行于导轨的拉力拉动导体棒沿导轨向右匀速运动，运动速度v=0.50m/s，在运动过程中保持导体棒与导轨垂直．求：（1）导体棒MN中感应电流的方向；（2）闭合回路中产生的感应电流的大小；（3）作用在导体棒上的拉力的大小．2．如图所示，两根足够长的光滑金属导轨竖直放置，相距为L，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．磁感应强度为B，一质量为m、有效电阻为R的导体棒在距磁场上边界h处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定．整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：（1）稳定时的电流I；（2）电流稳定后，导体棒运动速度的大小v．3．如图所示，将边长为L、质量为m、电阻为R的正方形导线框竖直向上抛出，穿过宽度也为L、磁感应强度为B的匀强磁场，磁场的方向垂直纸面向里，线框向上离开磁场时的速度刚好是进入磁场时速度的一半，线框离开磁场后继续上升一段高度，并再次进入磁场时恰好做匀速运动，整个运动过程中始终存在着大小恒定的空气阻力，且有f=0.25mg，而线框始终保持在竖直平面内不发生转动．求（1）线框最终离开磁场时的速度；（2）线框在上升阶段刚离开磁场时的速度；（3）整个运动过程中线框产生的焦耳热Q．4．如图所示，水平放置的光滑平行金属轨道，电阻不计，导轨间距为L=2m，左右两侧各接一阻值为R=6Ω的电阻．两轨道内存垂直轨道平面向下的有界匀强磁场，一质量为m、电阻为r=2Ω的金属棒MN置于导轨上，与导轨垂直且接触良好，受到F=0.2v+3（N）（v为金属棒速度）的水平外力作用，从磁场的左边界由静止开始运动，用电压表测得电阻两端电压随时间均匀增大．（1）请推导说明金属棒做什么性质的运动．（2）求磁感应强度B的大小．5．如图示，光滑的U型导轨形成一个倾角为30°的斜面，导轨的水平间距为l=10cm，在斜面上有垂直斜面向上的匀强磁场，磁感应强度B=20T，一质量为m=2kg的导体棒在导轨上由静止释放，导体棒的电阻R=2Ω，导轨电阻不计，当小球沿斜面下滑S=6m时，导体棒获得最大速度．求（1）导体棒的最大速度，（2）从静止到小球获得最大速度过程中回路产生的焦耳热．6．如图所示，有两根足够长、不计电阻，相距L的平行光滑金属导轨cd、ef与水平面成θ角固定放置，底端接一阻值为R的电阻，在轨道平面内有磁感应强度为B的匀强磁场，方向垂直轨道平面斜向上．现有一平行于ce、垂直于导轨、质量为m、电阻为r的金属杆ab，在沿轨道平面向上的恒定拉力F作用下，从底端ce由静止沿导轨向上运动．求：（1）ab杆沿导轨上滑过程中所达到的最大速度v；（2）ab杆达到最大速度时电阻R消耗的电功率．7．有一边长为L=0.1m的正方形导线框，质量为m=1kg，由高度H=0.05m高处自由下落，如图所示．当导线框下边ab刚进入宽度也是L=0.1m的匀强磁场区域后，线圈以恒定速率穿越磁场，不计空气阻力．g=10m/s2，求：（1）ab边刚进入磁场时速度大小？（2）导线框在穿越磁场过程中产生的焦耳热Q？电磁感应计算题—基础一．计算题（共7小题）1．如图所示，宽度为L=0.40m的足够长的平行光滑金属导轨固定在绝缘水平面上，导轨的一端连接阻值为R=2.0Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度大小为B=0.40T．一根质量为m=0.1kg的导体棒MN放在导轨上与导轨接触良好，导轨和导体棒的电阻均可忽略不计．现用一平行于导轨的拉力拉动导体棒沿导轨向右匀速运动，运动速度v=0.50m/s，在运动过程中保持导体棒与导轨垂直．求：（1）导体棒MN中感应电流的方向；（2）闭合回路中产生的感应电流的大小；（3）作用在导体棒上的拉力的大小．【解答】解：（1）由右手定则判断知，通过导体棒MN的电流方向N到M．（2）感应电动势为：E=BLv=0.4×0.40×0.5V=0.08V感应电流的大小为：I==A=0.04A；（3）导体棒匀速运动，安培力与拉力平衡，则有：F=F A=BIL=0.4×0.04×0.4N=0.0064N．2．图所示，两根足够长的光滑金属导轨竖直放置，相距为L，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．磁感应强度为B，一质量为m、有效电阻为R的导体棒在距磁场上边界h处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定．整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：（1）稳定时的电流I；（2）电流稳定后，导体棒运动速度的大小v．【解答】解：（1）当电流稳定时，导体棒做匀速直线运动，有：mg=BIL，解得I=．（2）电流稳定时，I=，又I=，解得v=．3．如图所示，将边长为L、质量为m、电阻为R的正方形导线框竖直向上抛出，穿过宽度也为L、磁感应强度为B的匀强磁场，磁场的方向垂直纸面向里，线框向上离开磁场时的速度刚好是进入磁场时速度的一半，线框离开磁场后继续上升一段高度，并再次进入磁场时恰好做匀速运动，整个运动过程中始终存在着大小恒定的空气阻力，且有f=0.25mg，而线框始终保持在竖直平面内不发生转动．求（1）线框最终离开磁场时的速度；（2）线框在上升阶段刚离开磁场时的速度；（3）整个运动过程中线框产生的焦耳热Q．【解答】解：（1）线框在下落阶段通过磁场过程中，始终做匀速运动，设其速度为v1，则有：mg=f+，解得：v1==（2）设线框在上升阶段离开磁场时的速度为v2，由动能定理，线框从离开磁场至上升到最高点的过程有：0﹣（mg+f）h=0﹣mv22…①线圈从最高点落至进入磁场瞬间，下落过程中有：（mg﹣f）h=mv12…②由①②得：v2=（3）设线框刚进入磁场时速度为v0，在向上穿越磁场过程中，产生焦耳热为Q1，由功能关系，则有：mv02﹣mv22=Q1+（mg+f）2L，而v0=2v2解得：Q1=线框在下落过程中，产生的焦耳热为：Q2=2（mg﹣f）L，解得：Q=Q1+Q2=+2（mg﹣f）L=，4．如图所示，水平放置的光滑平行金属轨道，电阻不计，导轨间距为L=2m，左右两侧各接一阻值为R=6Ω的电阻．两轨道内存垂直轨道平面向下的有界匀强磁场，一质量为m、电阻为r=2Ω的金属棒MN置于导轨上，与导轨垂直且接触良好，受到F=0.2v+3（N）（v为金属棒速度）的水平外力作用，从磁场的左边界由静止开始运动，用电压表测得电阻两端电压随时间均匀增大．（1）请推导说明金属棒做什么性质的运动．（2）求磁感应强度B的大小．（1）设金属棒左右两侧电阻阻值分别为R1、R2，则R1、R2的等效电阻为R==3Ω，【解答】解：设电阻两端电压为U、U随t的变化关系为U=kt，导体棒切割磁感线产生的感应电动势为E，通过导体棒的电流为I，导体棒所受安培力大小为F A，则：U=E﹣IrE=BLvI=解得：U=0.6BLv，结合U=kt可得：0.6BLv=kt，v∝t，故金属棒做初速度为零的匀加速直线运动（2）取金属棒为研究对象，根据牛顿第二定律可得：F﹣F A=maF A=BIL=0.2B2L2v解得：0.2v+3﹣0.2B2L2v=ma因导体棒做匀加速，故a与v无关，即：0.2v=0.2B2L2v解得：B==0.5T5．如图示，光滑的U型导轨形成一个倾角为30°的斜面，导轨的水平间距为l=10cm，在斜面上有垂直斜面向上的匀强磁场，磁感应强度B=20T，一质量为m=2kg的导体棒在导轨上由静止释放，导体棒的电阻R=2Ω，导轨电阻不计，当小球沿斜面下滑S=6m时，导体棒获得最大速度．求（1）导体棒的最大速度，（2）从静止到小球获得最大速度过程中回路产生的焦耳热．【解答】解：（1）当导体棒受力平衡时速度最大，根据平衡条件可得：30°=BIl，根据法拉第电磁感应定律和闭合电路的欧姆定律可得：，联立解得：v=5m/s；（2）由能量守恒得：mgs•sin30°=+Q，解得：Q=25J．6．如图所示，有两根足够长、不计电阻，相距L的平行光滑金属导轨cd、ef与水平面成θ角固定放置，底端接一阻值为R的电阻，在轨道平面内有磁感应强度为B的匀强磁场，方向垂直轨道平面斜向上．现有一平行于ce、垂直于导轨、质量为m、电阻为r的金属杆ab，在沿轨道平面向上的恒定拉力F作用下，从底端ce由静止沿导轨向上运动．求：（1）ab杆沿导轨上滑过程中所达到的最大速度v；（2）ab杆达到最大速度时电阻R消耗的电功率．【解答】解：（1）当ab杆沿导轨上滑达到最大速度v时，其受力如图所示：由平衡条件可知：F﹣F B﹣mgsinθ=0…①又F B=BIL…②而I=…③联立①②③式得：v=…④（2）ab杆达到最大速度时电流最大，故电阻R消耗的功率最大，有：P=I2R…⑤联立③④⑤得：P=；7．有一边长为L=0.1m的正方形导线框，质量为m=1kg，由高度H=0.05m高处自由下落，如图所示．当导线框下边ab刚进入宽度也是L=0.1m的匀强磁场区域后，线圈以恒定速率穿越磁场，不计空气阻力．g=10m/s2，求：（1）ab边刚进入磁场时速度大小？（2）导线框在穿越磁场过程中产生的焦耳热Q？【解答】解：（1）由动能定理可知：mgH=mv2解得v==m/s=1m/s．（2）由能量守恒可知：△E P=Q△E P=2mgL解得Q=2×10×0.1J=2J．。

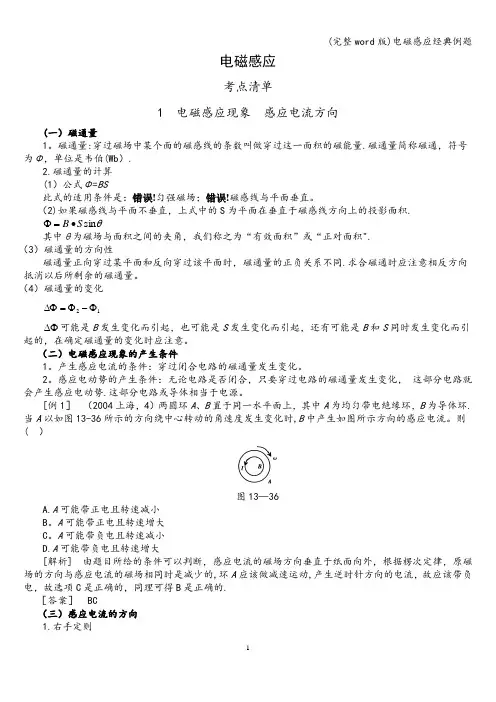

电磁感应考点清单1 电磁感应现象 感应电流方向(一）磁通量1。

磁通量:穿过磁场中某个面的磁感线的条数叫做穿过这一面积的磁能量.磁通量简称磁通，符号为Φ，单位是韦伯(Wb ）.2.磁通量的计算 (1）公式Φ=BS此式的适用条件是：错误!匀强磁场；错误!磁感线与平面垂直。

（2)如果磁感线与平面不垂直，上式中的S 为平面在垂直于磁感线方向上的投影面积. θsin S B •=Φ其中θ为磁场与面积之间的夹角，我们称之为“有效面积”或“正对面积". （3）磁通量的方向性磁通量正向穿过某平面和反向穿过该平面时，磁通量的正负关系不同.求合磁通时应注意相反方向抵消以后所剩余的磁通量。

（4）磁通量的变化12Φ-Φ=∆Φ∆Φ可能是B 发生变化而引起，也可能是S 发生变化而引起，还有可能是B 和S 同时发生变化而引起的，在确定磁通量的变化时应注意。

（二）电磁感应现象的产生条件1。

产生感应电流的条件：穿过闭合电路的磁通量发生变化。

2。

感应电动势的产生条件：无论电路是否闭合，只要穿过电路的磁通量发生变化， 这部分电路就会产生感应电动势.这部分电路或导体相当于电源。

[例1］ （2004上海，4）两圆环A 、B 置于同一水平面上，其中A 为均匀带电绝缘环，B 为导体环.当A 以如图13-36所示的方向绕中心转动的角速度发生变化时,B 中产生如图所示方向的感应电流。

则( ）图13—36A.A 可能带正电且转速减小 B 。

A 可能带正电且转速增大 C 。

A 可能带负电且转速减小 D.A 可能带负电且转速增大[解析] 由题目所给的条件可以判断，感应电流的磁场方向垂直于纸面向外，根据楞次定律，原磁场的方向与感应电流的磁场相同时是减少的,环A 应该做减速运动,产生逆时针方向的电流，故应该带负电，故选项C 是正确的，同理可得B 是正确的.［答案］ BC（三）感应电流的方向 1.右手定则当闭合电路的部分导体切割磁感线时，产生的感应电流的方向可以用右手定则来进行判断。

（2）改变Rx，待棒沿导轨再次匀速下滑后，将质量为m、带电量为+q的微粒水平射入金属板间，若它能匀速通过，求此时的Rx。
5、如图甲所示，在水平面上固定有长为L＝2 m、宽为d＝1 m的金属“U”形导轨，在“U”形导轨右侧l＝0.5 m范围内存在垂直纸面向里的匀强磁场，且磁感应强度随时间变化规律如图乙所示．在t＝0时刻，质量为m＝0.1 kg的导体棒以v0＝1 m/s的初速度从导轨的左端开始向右运动，导体棒与导轨之间的动摩擦因数为μ＝0.1，导轨与导体棒单位长度的电阻均为λ＝0.1 Ω/m，不计导体棒与导轨之间的接触电阻及地球磁场的影响(取g＝10 m/s2)．

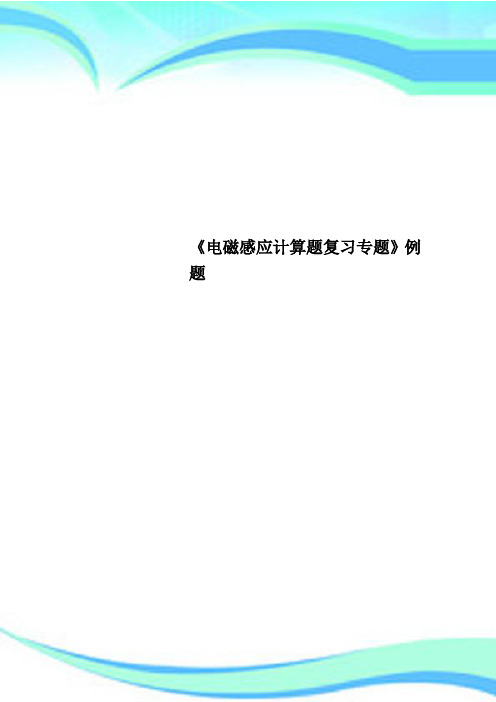

《电磁感应计算题复习专题》例题
———————————————————————————————— 作者：
———————————————————————————————— 日期：
电磁感应计算题复习专题
1．阻值为R=4Ω的电阻连接在图甲电路中，并放置于粗糙水平面上。电路有一边长为L=1m，阻值r=1Ω的正方形区域CDEF，放置在边长为2L的竖直向下正方形磁场中，磁感应强度B大小随时间变化如图乙所示，线框始终静止不动。其他部分电阻不计。求：
由法拉弟电磁感应定律得感应电动势……①
正方形CDEF与电阻R串联，由欧姆定律……②
代入数据
(2)由图乙不变斜率得t =3s时，感应电动势和感应电流都恒定
由左手定则知正方形CD、EF边所受安培力大小相等，方向相反，相互抵消，故电路所受合力等于DF边所受水平向左的安培力
则……③
代入数据
(3)由焦耳定律得……④
代入数据
2：解：(1)由右手定则知金属棒ab的电流方向由b流向a
ab达到最大速度v时感应电动势……①
ab与电阻R串联，由欧姆定律……②

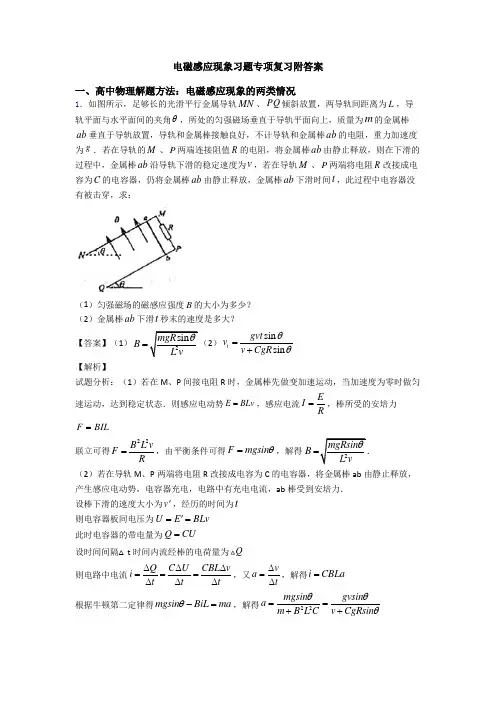

电磁感应现象习题专项复习附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，足够长的光滑平行金属导轨MN 、PQ 倾斜放置，两导轨间距离为L ，导轨平面与水平面间的夹角θ，所处的匀强磁场垂直于导轨平面向上，质量为m 的金属棒ab 垂直于导轨放置，导轨和金属棒接触良好，不计导轨和金属棒ab 的电阻，重力加速度为g ．若在导轨的M 、P 两端连接阻值R 的电阻，将金属棒ab 由静止释放，则在下滑的过程中，金属棒ab 沿导轨下滑的稳定速度为v ，若在导轨M 、P 两端将电阻R 改接成电容为C 的电容器，仍将金属棒ab 由静止释放，金属棒ab 下滑时间t ，此过程中电容器没有被击穿，求：（1）匀强磁场的磁感应强度B 的大小为多少？ （2）金属棒ab 下滑t 秒末的速度是多大？ 【答案】（1）2sin mgR B L vθ=2）sin sin t gvt v v CgR θθ=+ 【解析】试题分析：（1）若在M 、P 间接电阻R 时，金属棒先做变加速运动，当加速度为零时做匀速运动，达到稳定状态．则感应电动势E BLv =，感应电流EI R=，棒所受的安培力F BIL =联立可得22B L v F R =，由平衡条件可得F mgsin θ=，解得2mgRsin B L vθ（2）若在导轨 M 、P 两端将电阻R 改接成电容为C 的电容器，将金属棒ab 由静止释放，产生感应电动势，电容器充电，电路中有充电电流，ab 棒受到安培力． 设棒下滑的速度大小为v '，经历的时间为t则电容器板间电压为 U E BLv ='= 此时电容器的带电量为Q CU = 设时间间隔△t 时间内流经棒的电荷量为Q则电路中电流Q C U CBL v i t t t ∆∆∆===∆∆∆，又va t∆=∆，解得i CBLa = 根据牛顿第二定律得mgsin BiL ma θ-=，解得22mgsin gvsin a m B L C v CgRsin θθθ==++所以金属棒做初速度为0的匀加速直线运动，ts末的速度gvtsinv atv CgRsinθθ'==+．考点：导体切割磁感线时的感应电动势；功能关系；电磁感应中的能量转化【名师点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．2．如图所示，无限长平行金属导轨EF、PQ固定在倾角θ=37°的光滑绝缘斜面上，轨道间距L=1m，底部接入一阻值R=0.06Ω的定值电阻，上端开口，垂直斜面向上的匀强磁场的磁感应强度B=2T。

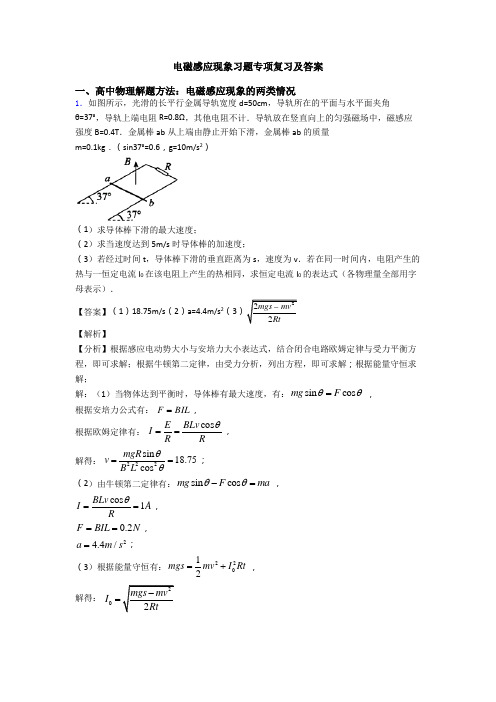

电磁感应现象习题专项复习及答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=2．如图所示，在倾角θ=10°的绝缘斜面上固定着两条粗细均匀且相互平行的光滑金属导轨DE 和GH ，间距d =1m ，每条金属导轨单位长度的电阻r 0=0.5Ω/m ，DG 连线水平，且DG 两端点接了一个阻值R =2Ω的电阻。

电磁感应综合典型例题【例1】电阻为R的矩形线框abcd，边长ab=L，ad=h，质量为m，自某一高度自由落下，通过一匀强磁场，磁场方向垂直纸面向里，磁场区域的宽度为h，如图所示，若线框恰好以恒定速度通过磁场，线框中产生的焦耳热是_______．（不考虑空气阻力）【分析】线框通过磁场的过程中，动能不变。

根据能的转化和守恒，重力对线框所做的功全部转化为线框中感应电流的电能，最后又全部转化为焦耳热．所以，线框通过磁场过程中产生的焦耳热为Q=W G=mg—2h=2mgh．【解答】2mgh。

【说明】本题也可以直接从焦耳热公式Q=I2Rt进行推算：设线框以恒定速度v通过磁场，运动时间从线框的cd边进入磁场到ab边离开磁场的过程中，因切割磁感线产生的感应电流的大小为cd边进入磁场时的电流从d到c，cd边离开磁场后的电流方向从a到b．整个下落过程中磁场对感应电流产生的安培力方向始终向上，大小恒为据匀速下落的条件，有因线框通过磁场的时间，也就是线框中产生电流的时间，所以据焦耳定律，联立（l）、（2）、（3）三式，即得线框中产生的焦耳热为Q=2mgh．两种解法相比较，由于用能的转化和守恒的观点，只需从全过程考虑，不需涉及电流的产生等过程，计算更为简捷．【例2】一个质量m=0.016kg、长L=0.5m，宽d=0.1m、电阻R=0.1Ω的矩形线圈，从离匀强磁场上边缘高h1=5m处由静止自由下落．进入磁场后，由于受到磁场力的作用，线圈恰能做匀速运动（设整个运动过程中线框保持平动），测得线圈下边通过磁场的时间△t=0.15s，取g=10m/s2，求：（1）匀强磁场的磁感强度B；（2）磁场区域的高度h2；（3）通过磁场过程中线框中产生的热量，并说明其转化过程．【分析】线圈进入磁场后受到向上的磁场力，恰作匀速运动时必满足条件：磁场力=重力．由此可算出B并由运动学公式可算出h2。

由于通过磁场时动能不变，线圈重力势能的减少完全转化为电能，最后以焦耳热形式放出．【解答】线圈自由下落将进入磁场时的速度（l）线圈的下边进入磁场后切割磁感线产生感应电流，其方向从左至右，使线圈受到向上的磁场力．匀速运动时应满足条件（2）从线圈的下边进入磁场起至整个线圈进入磁场做匀速运动的时间以后线圈改做a=g的匀加速运动，历时所对应的位移所以磁场区域的高度（3）因为仅当线圈的下边在磁场中、线圈做匀速运动过程时线圈内才有感应电流，此时线圈的动能不变，由线圈下落过程中重力势能的减少转化为电能，最后以焦耳热的形式释放出来，所以线圈中产生的热量【说明】这是力、热、电磁综合题，解题过程要分析清楚每个物理过程及该过程遵守的物理规律，列方程求解。

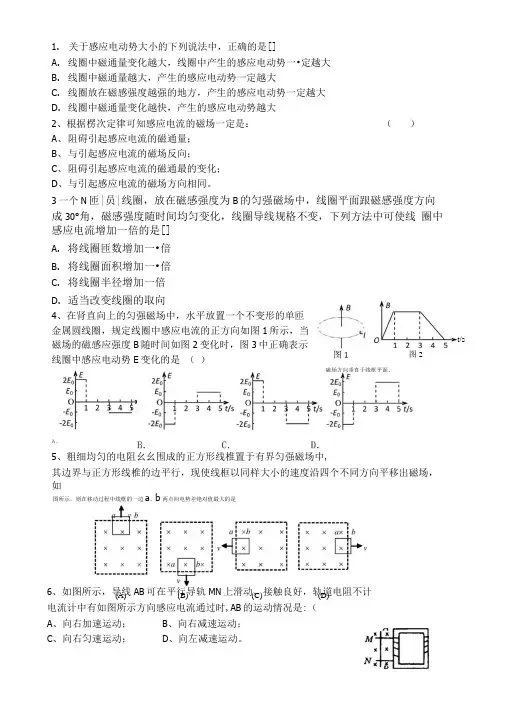

A.磁场方向垂直于线框平面,1. 关于感应电动势大小的下列说法中，正确的是[]A. 线圈中磁通量变化越大，线圈中产生的感应电动势一•定越大B. 线圈中磁通量越大，产生的感应电动势一定越大C. 线圈放在磁感强度越强的地方，产生的感应电动势一定越大D. 线圈中磁通量变化越快，产生的感应电动势越大 2、根据楞次定律可知感应电流的磁场一定是： （ ）A 、 阻碍引起感应电流的磁通量；B 、 与引起感应电流的磁场反向；C 、 阻碍引起感应电流的磁通最的变化；D 、 与引起感应电流的磁场方向相同。

3一个N 匝|员|线圈，放在磁感强度为B 的匀强磁场中，线圈平面跟磁感强度方向成30°角，磁感强度随时间均匀变化，线圈导线规格不变，下列方法中可使线 圈中感应电流增加一倍的是[]A. 将线圈匝数增加一•倍B. 将线圈面积增加一•倍C. 将线圈半径增加一倍D.适当改变线圈的取向4、在肾直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当 磁场的磁感应强度B 随时间如图2变化时，图3中正确表示 线圈中感应电动势E 变化的是 （ ）5、粗细均匀的电阻幺幺围成的正方形线椎置于有界匀强磁场中,其边界与正方形线椎的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如6、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计 电流计中有如图所示方向感应电流通过时,AB 的运动情况是:（A 、向右加速运动；B 、向右减速运动；C 、向右匀速运动；D 、向左减速运动。

图2t/s图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是(A) (B) (C)(D)7、线圈所围的面积为0. 1虻，线圈电阻为1Q.规定线圈中感应电流I的正方向从上往下看是顺时针方向，如图（1）所示.磁场的磁感应强度¥随时间t 以卜说法正确的是尸------- 、A.在时间0〜5s内，I的最大值为0.01A。

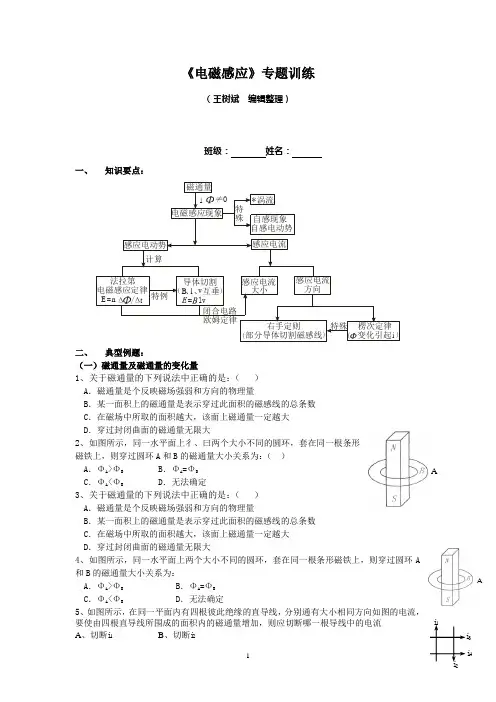

《电磁感应》专题训练（王树斌 编辑整理）班级： 姓名：一、 知识要点：二、 典型例题：（一）磁通量及磁通量的变化量1、关于磁通量的下列说法中正确的是：（ ）A ．磁通量是个反映磁场强弱和方向的物理量B ．某一面积上的磁通量是表示穿过此面积的磁感线的总条数C ．在磁场中所取的面积越大，该面上磁通量一定越大D ．穿过封闭曲面的磁通量无限大2、如图所示，同一水平面上彳、曰两个大小不同的圆环，套在同一根条形磁铁上，则穿过圆环A 和B 的磁通量大小关系为：（）A ．ΦA >ΦB B ．ΦA =ΦBC ．ΦA <ΦBD ．无法确定3、关于磁通量的下列说法中正确的是：（ ）A ．磁通量是个反映磁场强弱和方向的物理量B ．某一面积上的磁通量是表示穿过此面积的磁感线的总条数C ．在磁场中所取的面积越大，该面上磁通量一定越大D ．穿过封闭曲面的磁通量无限大4、如图所示，同一水平面上两个大小不同的圆环，套在同一根条形磁铁上，则穿过圆环A 和B 的磁通量大小关系为：A ．ΦA >ΦB B ．ΦA =ΦBC ．ΦA <ΦBD ．无法确定5、如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同方向如图的电流，要使由四根直导线所围成的面积内的磁通量增加，则应切断哪一根导线中的电流A 、切断i 1B 、切断i 2AA i 3 i 1C 、切断i 3D 、切断i 46、如图所示，在一长直导线右侧放一矩形线框abcd ，导线中通有稳恒电流I ，现将线框由位置I 移到位置II ，第一次是平移，第二次是以bc 边为轴旋转180°，两次线框中产生的感应电量分别为Q 1和Q 2，则（ ） A 、Q 1>Q 2 B 、Q 1=Q 2C 、Q 1<Q 2D 、无法确定Q 1与Q 2的大小关系 （二）电磁感应现象 1、关于电磁感应现象，下列说法中正确的是（ ）A 、只要有磁通量穿过电路，电路中就有感应电流B 、只要闭合电路在做切割磁感线运动，电路中就有感应电流C 、只要穿过闭合电路的磁通量足够大，电路中就有感应电流D 、只要穿过闭合电路的磁通量发生变化，电路中就有感应电流2、如图所示，一有限范围的匀强磁场，宽度为d ，将一个边长为l 的正方形导线框以速度v 匀速地通过磁场区域，若d >l ，则在线框中不产生感应电流的时间应等于（ ）A 、d/vB 、l /vC 、(d –l )/vD 、(d –2l )/v（三）感应电动势的大小及方向1、如图，当金属棒a 在金属轨道上运动时，线圈b 向右摆动，则金属棒a （ ）A.向左匀速运动B.向右减速运动C.向左减速运动D.向右加速运动2.如图所示,在匀强磁场中放置一个电阻不计的平行金属导轨,导轨跟大线圈M 相连,导轨上放一根导线ab ,磁感线垂直于导轨所在平面,欲使M 所包围的小闭合线圈N 产生顺时针方方的感应电流,则导线的运动情况可能是( ).A 、匀速向右运动B 、加速向右运动C 、减速向右运动D 、加速向左运动3、两个闭合的金属环，穿在一根光滑的绝缘杆上，如图所示，当条形磁铁的S 极自右向左插向圆环时，环的运动情况是（ ）A 、两环同时向左移动，间距增大B 、两环同时向左移动，间距变小C 、两环同时向右移动，间距变小D 、两环同时向左移动，间距不变4、如图所示，竖直向下的匀强磁场中，将一水平放置的金属棒 ab 以水平的初速v0抛出，设在整个过程中棒的取向不变且不计空气阻力，则在金属棒运动过程中产生的感应电动势大小变化情况是： （ ）A ．越来越大B ．越来越小C ．保持不变D ．无法判断5.如图所示，金属三角形导轨COD 上放有一根金属棒MN .拉动MN ，使它以速度v 向右匀速运动，如果导轨和金属棒都是粗细相同的均匀导体，电阻率都相同，那么在MN ()dI a b d c Ⅰ ⅡIA.感应电动势保持不变B.C.感应电动势逐渐增大D.感应电流逐渐增大6．如图所示，在两根平行长直导线M 、N 中通过同方向，同强度电流．线框ABCD 和两导线在同一平面内，线框沿与两导线垂直的方向，自右向左在两导线间匀速移动．在移动过程 中线框中感应电流方向是：( ) A ．沿ABCDA 不变B ．沿ADCBA 不变C ．由ABCDA 变成ADCBAD ．由ADCBA 变成ABCDA7.如图所示,螺线管置于闭合金属圆环A 的轴线上,当B 中通过的电流减小时( ).A 、环A 有缩小的趋势B 、环A 有扩张的趋势C 、螺线管B 有缩短的趋势D 、螺线管B 有伸长的趋势（四）、自感现象1、如图所示，电源是两节普通1号干电池串联组成，D 是额定电压为2.5V 的手电筒用的小灯泡，L 是电阻约为1Ω左右自感线系数很大的线圈，闭合开关K ，看到的现象是（ ）A 、灯D 过一会儿逐渐变亮B 、灯D 立即发光，且亮度不变C 、灯D 开始正常发光，然后变得较暗 D 、灯D 开始发很强的光，然后变为正常发光2.如图所示，P 、Q 是两个完全相同的灯泡，L 是直流电阻为零的纯电感，且自感系数L 很大.C ()A.电键S 闭合后，P 灯亮后逐渐熄灭，QB.电键S 闭合后，P 灯、Q 灯同时亮，然后P 灯变暗，QC.电键S 闭合，电路稳定后，S 断开时，P 灯突然亮一下，然后熄灭，QD.电键S 闭合，电路稳定后，S 断开时，P 灯突然亮一下，然后熄灭，Q 灯逐渐熄灭3如图所示,A 、B 是完全相同的两个小灯泡,L 为自感系数很大、电阻可以忽略的带铁芯的线圈,则( ).A 、电键S 闭合的瞬间,A 、B 同时发光,随后A 灯变暗,B 灯变亮B 、电键S 闭合的瞬间,B 灯亮,A 灯不亮C 、断开电键S 的瞬间,A 、B 灯同时熄灭D 、断开电键S 的瞬间.B 灯立即熄灭,A 灯突然闪亮一下再熄灭4.如图所示的电路中,A 1和A 2是完全相同的灯泡,线圈L 的电阻可以忽略,下列说法中正确的是( ).A 、闭合电键S 接通电路时,A 2始终比A 1亮B 、闭合电键S 接通电路时,A 2先亮,A 2后亮,最后一样亮C 、断开电键S 切断电路时,A 2先熄灭,A 1过一会儿才熄灭D 、断开电键S 切断电路时.A 1和A 2都要过一会儿才熄灭5.如图所示电路中,当电键S 断开瞬间( ).A 、流经R 2的电流方向向右,流经L 的电流方向向左B 、流经R 2的电流方向向左,流经L 的电流方向向右C 、流经R 2和L 的电流方向都向右D 、流经R 2和L 的电流方向都向左6．在匀强磁场中，有一个接有电容器的单匝导线回路，如图所示，已知C ＝30 μF ，L 1＝5 cm ，L 2＝8 cm ，磁场以5×10－2 T/s 的速率增加，则( )A ．电容器上极板带正电，带电荷量为6×10－5 C B ．电容器上极板带负电，带电荷量为6×10－5 C C ．电容器上极板带正电，带电荷量为6×10－9 C D ．电容器上极板带负电，带电荷量为6×10－9 C（五）图像问题1、如图所示，一宽为40cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v =20cm/s 通过宽为20cm 的磁场区域.在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t =0，在下列图线中，正确反映感应电流强度随时间变化规律的是（ ）2.如下图(a )所示,一个由导体制成的矩形线圈,以恒定速度v 运动,从无场区域进入匀强磁场区域,然后出来.若取逆时针方向为电流的正方向,那么在(b )图中所示的图像中,能正确反/s/s/s/s C D映出回路中感应电流随时间变化的是图( ).3、如图所示，两根平行的光滑导轨竖直放置，处于垂直轨道平面的匀强磁场中，金属杆ab 接在两导轨之间，在开关S 断开时让ab 自由下落，ab 下落过程中始终保持与导轨接触良好，设导轨足够长，电阻不计。

电磁感应专题复习汇总2（基础练）专题一：等效电路的问题1. 产生感应电流的部分导体相当于整个电路中的电源，可画出等效电路图2. 电源的电动势可用E ntφ∆=∆或，，===E E BLv I F BIL R 计算3. 判断电源正负极或比较电路中电势可根据等效电路中外电路的电流方向判断（电流在电源外部是从 极流向 极，从 电势流向 电势） 4. 根据闭合电路的欧姆定律EI R =总算出电流，由此还可算出电功率或热量 5. 通过闭合回路电量的公式：总φ∆=q nR 1、(北京市西城区2014届高三上学期期末考试) （1）如图1所示，两根足够长的平行导轨，间距L =0.3 m ，在导轨间有垂直纸面向里的匀强磁场，磁感应强度B 1 = 0.5 T 。

一根直金属杆MN 以v= 2 m/s 的速度向右匀速运动，杆MN 始终与导轨垂直且接触良好。

杆MN 的电阻r 1=1，导轨的电阻可忽略。

求杆MN 中产生的感应电动势E 1。

（2）如图2所示，一个匝数n=100的圆形线圈，面积S 1=0.4m 2，电阻r 2=1Ω。

在线圈中存在面积S 2=0.3m 2垂直线圈平面（指向纸外）的匀强磁场区域，磁感应强度B 2随时间t 变化的关系如图3所示。

求圆形线圈中产生的感应电动势E 2。

（3）有一个R=2Ω的电阻，将其两端a 、b 分别与图1中的导轨和图2中的圆形线圈相连接，b 端接地。

试判断以上两种情况中，哪种情况a 端的电势较高？求这种情况中a 端的电势φa 。

2、有人设计了一种可测速的跑步机，测速原理如图所示. 该机底面固定有间距为L 、长度为d 的平行金属电极，电极间充满磁感应强度为B 、方向垂直纸面向里的匀强磁场，且接有电压表和电阻R. 绝缘橡胶带上镀有间距为d 的平行细金属条，磁场中始终仅有一根金属条，且与电极接触良好，不计金属电阻. 若橡胶带匀速运动时，电压表读数为U ，求： （1）橡胶带匀速运动的速率； （2）电阻R 消耗的电功率；（3）一根金属条每次经过磁场区域克服安培力做的功.巩固题：1.如图所示，两光滑平行金属导轨间距为L ，直导线MN 垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直纸面向里的匀强磁场中，磁感应强度为B .电容器的电容为C ，除电阻R 外，导轨和导线的电阻均不计．现给导线MN 一初速度，使导线MN 向右运动，当电路稳定后，MN 以速度v 向右做匀速运动，则电路稳定后A ．电容器两端的电压为零B ．电阻两端的电压为BLvC ．电容器所带电荷量为CBLvD ．导线MN 所受安培力的大小为22B L VR2、两块水平放置的金属板间的距离为d，用导线与一个n匝线圈相连，线圈电阻为r，线圈中有竖直方向的磁场，电阻R与金属板连接，其余电阻均不计。

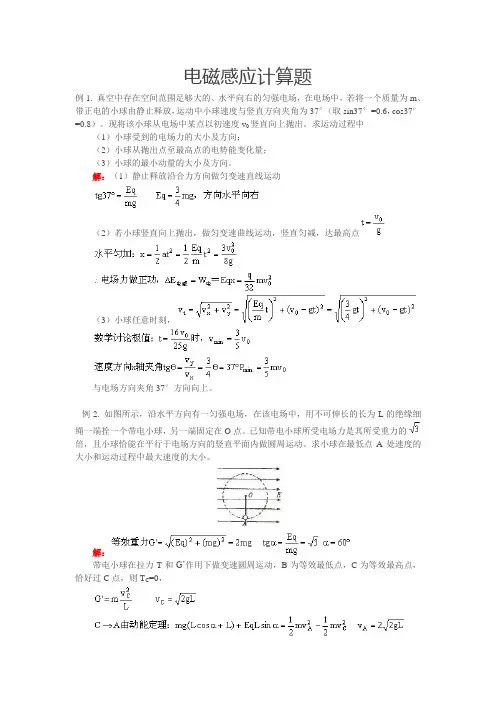

电磁感应计算题例1. 真空中存在空间范围足够大的、水平向右的匀强电场，在电场中，若将一个质量为m、带正电的小球由静止释放，运动中小球速度与竖直方向夹角为37°（取sin37°=0.6，cos37°=0.8）。

现将该小球从电场中某点以初速度v0竖直向上抛出。

求运动过程中（1）小球受到的电场力的大小及方向；（2）小球从抛出点至最高点的电势能变化量；（3）小球的最小动量的大小及方向。

解：（1）静止释放沿合力方向做匀变速直线运动（2）若小球竖直向上抛出，做匀变速曲线运动，竖直匀减，达最高点（3）小球任意时刻，与电场方向夹角37°方向向上。

例2. 如图所示，沿水平方向有一匀强电场，在该电场中，用不可伸长的长为L的绝缘细绳一端拴一个带电小球，另一端固定在O点。

已知带电小球所受电场力是其所受重力的倍，且小球恰能在平行于电场方向的竖直平面内做圆周运动。

求小球在最低点A处速度的大小和运动过程中最大速度的大小。

解：带电小球在拉力T和G’作用下做变速圆周运动，B为等效最低点，C为等效最高点，恰好过C点，则T C=0，例3. 如图甲所示，一个带负电荷的液滴静止在一个平行板电容器中靠近下板的M点，电容器的电压为U0，现将r=0时电容器的电压变为2U0，t=t0时刻电压突变为零，然后电压在零和2U0之间交替变化，如图乙所示。

使带电液滴在M与N之间做往复运动，设带电液滴未碰到极板，求：（1）电压变化的周期。

（2）平行板电容器内场强的最大值。

解：（1）其速度—时间图象：又∵加速t0和减速t0的位移恰等于d例4. 如图所示，粗细均匀的金属圆环，其阻值为R，放在图示的匀强磁场中，磁感强度为B，圆环直径为L，长为L、电阻为R/2的金属棒放在圆环上，以v0向左匀速运动。

（1）当棒运动到过圆心O的虚线位置时，金属棒两端电势差是多少？（2）当棒在运动过程中与圆环的两接触点距离为圆环半径时，拉力的瞬时功率为多大？解：（1）棒运动至中央处，等效电路图（2）当棒运动如图所示时，等效电路图，例5. 一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向固定轴转动。

初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。

三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。

2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。

3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。

4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。

电磁感应典型例题集锦【例题1】图为地磁场磁感线的示意图，在北半球的地磁场的竖直分量向下，飞机在我国的上空匀速航行，机翼保持水平，飞行高度不变。

由于地磁场的作用，金属机翼上有电势差，设飞行员左方机翼末端处的电势为U1，右方机翼末端的电势为U2。

A.若飞机从西向东飞，U1比U2高B.若飞机从东向西飞，U2比U1高C.若飞机从南往北飞，U1比U2高D.若飞机从北往南飞，U2比U1高【例题2】如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将：A.逐渐增大B.逐渐减小C.保持不变D.不能确定【例题3】如边长为0.2m的正方形导线框abcd斜靠在墙上，线框平面与地面成30°角，该区域有一水平向右的匀强磁场，磁感应强度为0.5T，如图所示。

因受振动线框在0.1s内滑跌至地面，这过程中线框里产生的感应电动势的平均值为_____。

【例题4】关于自感现象，下列说法中正确的是：A.对于同一线圈，当电流变化越大时，线圈中产生的自感电动势也越大B.对于同一线圈，当电流变化越快时，其自感系数也越大C.线圈中产生的自感电动势越大，则其自感系数一定较大D.感应电流有可能和原电流的方向相同【例题5】用力拉导线框使导线框匀速离开磁场这一过程如图所示，下列说法正确的是：A.线框电阻越大，所用拉力越小B.拉力做的功减去磁场力所做的功等于线框产生的热量C.拉力做的功等于线框的动能D.对同一线框，快拉与慢拉所做的功相同，线框产生的热量也相同【例题6】如右图所示，线圈由A位置开始下落，在磁场中受到的磁场力如果总小于它的重力，则它在A、B、C、D四个位置(B、D位置恰好线圈有一半在磁场中)时，加速度关系为：A. a A＞a B＞a C＞a DB. a A＝a C＞a B＞a DC. a A＝a C＞a D＞a BD. a A＝a C＞a B＝a D【例题7】如图所示，槽中有两铜棒，左侧液面下有5.6×10-3g Fe，溶液为足量的CuSO4。

电磁感应的典型计算1 如图所示，一与水平面夹角为θ=37°的倾斜平行金属导轨，两导轨足够长且相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=0.01kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω(倾斜金属导轨电阻不计)，MN杆被两个垂直于导轨的绝缘立柱挡住，整个装置处于匀强磁场内，磁场方向垂直于导轨平面向上，磁感应强度B=1.0T．PQ杆在恒定拉力F作用下由静止开始向上加速运动，拉力F垂直PQ杆沿导轨平面向上，当运动位移x=0.1 m时PQ杆达到最大速度，此时MN杆对绝缘立柱的压力恰好为零(g取10m/s2，sin 37°=0.6 ，cos 37°=0.8)．求：(1) PQ杆的最大速度v m， (2)当PQ杆加速度时，MN杆对立柱的压力；(3)PQ杆由静止到最大速度过程中回路产生的焦耳热Q．解：（1）PQ达到最大速度时，关于电动势为：E m=BLv m，感应电流为：I m=REm2，根据MN杆受力分析可得：mg sinθ=BI m L，联立解得：v m=22sin2LBRmg=0.6m/s；（2）当PQ的加速度a=2 m/s2 时，对PQ根据牛顿第二定律可得：F－mg sinθ－BIL=ma，对MN根据共点力的平衡可得：BIL+F N－mg sinθ=0，PQ达到最大速度时，有：F－mg sinθ－BI m L=0，联立解得：F N=0.02N，根据牛顿第三定律可得对立柱的压力F N=0.02N；（3）PQ由静止到最大速度的过程中，根据功能关系可得：F x =221mmv+mgx sinθ+Q，解得：Q=4.2×10-3 J．答：（1）PQ杆的最大速度为0.6m/s；（2）当PQ杆加速度a=2m/s2时，MN杆对立柱的压力为0.02N （3）PQ杆由静止到最大速度回路产生的焦耳热为4.2×10-3 J．2 如图所示，平行金属导轨与水平面间夹角均为θ=37°，导轨间距为lm，电阻不计，导轨足够长．两根金属棒 ab 和a′b′的质量都是0.2kg，电阻都是1Ω，与导轨垂直放置且接触良好，金属棒a′b′和导轨之间的动摩擦因数为0.5，设金属棒a′b′受到的最大静摩擦力等于滑动摩擦力．金属棒ab和导轨无摩擦，导轨平面PMKO处存在着垂直轨道平面向上的匀强磁场，导轨平面PMNQ处存在着沿轨道平面向上的匀强磁场，磁感应强度B的大小相同．用外力让a′b′固定不动，将金属棒ab由静止释放，当ab下滑速度达到稳定时，整个回路消耗的电功率为18W．求：（1）ab 棒达到的最大速度；（2）ab棒下落了 30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足什么条件？（ g=10m/s2，sin37°=0.6，cos37°=0.8 ）解：（1）ab 棒达到最大速度时做匀速运动，其重力功率等于整个回路消耗的电功率，则有：mg sinθ•v m=P电，则得：ab棒的最大速度为：v m==m/s=15m/s；由P电==，得：B==T=0.4T（2）根据能量守恒得：mgh=Q+则得：Q=mgh-=0.2×10×30J-×0.2×152 =37.5 J（3）将a′b′固定解除，为确保a′b′始终保持静止，则对于a′b′垂直于斜面方向有：N=mg cos37°+BIL，平行于斜面方向有：mg sin37°≤f m=μN解得：I ≥2A对于ab棒：E=I•2R，E=BLv，则得：v=≥m/s=10m/s故ab的速度应满足的条件是：10m/s≤v≤15m/s答：（1）ab 棒达到的最大速度是15m/s；（2）ab棒下落了30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q是37.5J；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足的条件是10m/s≤v≤15m/s3 如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角为θ，导轨间距为L，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度为B，方向垂直斜面向上．将甲乙两电阻阻值相同、质量均为m的相同金属杆如图放置在导轨上，甲金属杆处在磁场的上边界，甲乙相距L．静止释放两金属杆的同时，在甲金属杆上施加一个沿着导轨向下的外力F，使甲金属杆在运动过程中始终做沿导轨向下的匀加速直线运动，加速度大小g sinθ，乙金属杆刚进入磁场时，发现乙金属杆作匀速运动．（1）求乙刚进入磁场时的速度（2）甲乙的电阻R为多少；（3）乙刚释放时t=0，写出从开始释放到乙金属杆离开磁场，外力F随时间t的变化关系；（4 ）若从开始释放到乙金属杆离开磁场，乙金属杆中共产生热量Q，试求此过程中外力F对甲做的功．解：⑴在乙尚未进入磁场中的过程中，甲、乙的加速度相同，设乙刚进入磁场时的速度v乙刚进入磁场时，对乙由根据平衡条件得(2)设乙从释放到刚进入磁场过程中做匀加速直线运动所需要的时间为设乙从进入磁场过程至刚离开磁场的过程中做匀速直线运动所需要的时间为设乙离开磁场时，甲的速度设甲从开始释放至乙离开磁场的过程中的位移为x根据能量转化和守恒定律得：4 如图所示，倾斜角θ=30°的光滑倾斜导体轨道（足够长）与光滑水平导体轨道连接。

高考物理电磁感应现象习题专项复习附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。

导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。

空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。

质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。

【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。

由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，水平放置的两根平行光滑金属导轨固定在平台上导轨间距为1m ，处在磁感应强度为2T 、竖直向下的匀强磁场中，平台离地面的高度为h ＝3.2m 初始时刻，质量为2kg 的杆ab 与导轨垂直且处于静止，距离导轨边缘为d ＝2m ，质量同为2kg 的杆cd 与导轨垂直，以初速度v 0＝15m/s 进入磁场区域最终发现两杆先后落在地面上．已知两杆的电阻均为r ＝1Ω，导轨电阻不计，两杆落地点之间的距离s ＝4m （整个过程中两杆始终不相碰）（1）求ab 杆从磁场边缘射出时的速度大小； （2）当ab 杆射出时求cd 杆运动的距离；（3）在两根杆相互作用的过程中，求回路中产生的电能．【答案】(1) 210m/s v =；(2) cd 杆运动距离为7m ； (3) 电路中损耗的焦耳热为100J ． 【解析】 【详解】（1）设ab 、cd 杆从磁场边缘射出时的速度分别为1v 、2v设ab 杆落地点的水平位移为x ，cd 杆落地点的水平位移为x s +，则有2h x v g =2h x s v g+=根据动量守恒012mv mv mv =+求得：210m/s v =（2）ab 杆运动距离为d ，对ab 杆应用动量定理1BIL t BLq mv ==设cd 杆运动距离为d x +∆22BL xq r r∆Φ∆== 解得1222rmv x B L ∆=cd 杆运动距离为12227m rmv d x d B L+∆=+= （3）根据能量守恒，电路中损耗的焦耳热等于系统损失的机械能222012111100J 222Q mv mv mv =--=3．如图1所示，在光滑的水平面上，有一质量m =1kg 、足够长的U 型金属导轨abcd ，间距L =1m 。

电磁感应复习训练一、单选题1．如图所示，外表绝缘的电阻丝构成正弦波形的闭合线圈MPQN，MN长为2d。

线圈在外力作用下以恒定的速度v0沿MN方向垂直进入有界匀强磁场，磁场的宽度为d。

线圈从N端进入磁场到M端穿出磁场的过程中，线圈中的感应电流i及其受到的安培力F A随时间t变化的图像可能正确的是（）A．B．C．D．2．如图所示，L1、L2为两个相同的灯泡，线圈L的直流电阻不计，下列说法中正确的是（）A．闭合开关S后，L1会逐渐变亮B．闭合开关S稳定后，L1、L2亮度相同C．断开S的瞬间，L1会逐渐熄灭D．断开S的瞬间，a点的电势比b点高3．如图所示，在半径为0.5m圆形轨道（粗细均匀）内存在着垂直轨道平面的匀强磁场，磁感应强度大小为1T，导体棒ab在外力作用下沿轨道平面做匀速运动，速度大小为3m/s。

已知轨道总电阻为4Ω，导体棒总电阻为2Ω。

运动过程中导体棒与轨道良好接触，忽略阻力及摩擦，当导体棒通过圆心时，a、b两点的电势差为（）A．3V B．2V C．1V D．0.5V4．在水平光滑绝缘桌面上有一边长为L 的正方形线框abcd ，被限制在沿ab 方向的水平直轨道自由滑动。

bc 边右侧有一正直角三角形匀强磁场区域efg ，直角边ge 和ef 的长也等于L ，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v 匀速穿过磁场区，若图示位置为t=0时刻，设逆时针方向为电流的正方向．则感应电流i -t 图像正确的是（时间单位为L v）（ ）A ．B ．C ．D ．二、多选题 5．如图所示，光滑的足够长平行金属导轨宽度1m L =，导轨所在的平面与水平面夹角37θ=︒，导轨下端电阻 1.8ΩR =，导轨放在竖直向上的匀强磁场中，磁感应强度0.5T B =。

电阻为0.2Ωr =，质量为0.1kg m =的金属棒ab 从上端由静止开始下滑，下滑距离为9md =时速度达到最大()2sin370.6,10m /s g ︒==，从释放到运动到最大速度的过程中，下列说法正确的是（ ）A ．金属棒的最大速度为7.5m/sB ．通过电阻R 的电荷量为2.25C C ．系统产生的热量为4.248JD ．所用的时间为2.45s6．如图所示，电阻忽略不计的两根平行光滑金属导轨竖直放置，其上端接一阻值为R 的定值电阻。

高中物理电磁感应专题分类题型一、【电磁感应现象楞次定律】典型题1.如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b 两线圈的磁通量之比为()A．1∶1B．1∶2C．1∶4 D．4∶1解析：选A．磁通量Φ＝B·S，其中B为磁感应强度，S为与B垂直的有效面积．因为是同一磁场，B相同，且有效面积相同，S a＝S b，故Φa＝Φb.选项A正确．2.如图所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()A．同时向左运动，间距增大B．同时向左运动，间距减小C．同时向右运动，间距减小D．同时向右运动，间距增大解析：选B．根据“来拒去留”可知，两环同时向左运动，又因两环中产生同向的感应电流，相互吸引，且右环受磁铁的排斥作用较大，故两环间距又减小，B正确．3.如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若()A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向解析：选D．当金属环上下移动时，穿过环的磁通量不发生变化，根据楞次定律，没有感应电流产生，选项A、B错误；当金属环向左移动时，穿过环的磁通量垂直纸面向外且增加，根据楞次定律可知，环上产生顺时针方向的感应电流，故选项C错误；当金属环向右移动时，穿过环的磁通量垂直纸面向里且增加，根据楞次定律可知，环上产生逆时针方向的感应电流，故选项D正确．4.如图，在一根竖直放置的铜管的正上方某处从静止开始释放一个强磁体，在强磁体沿着铜管中心轴线穿过铜管的整个过程中，不计空气阻力，那么()A．由于铜是非磁性材料，故强磁体运动的加速度始终等于重力加速度B．由于铜是金属材料，能够被磁化，使得强磁体进入铜管时加速度大于重力加速度，离开铜管时加速度小于重力加速度C．由于铜是金属材料，在强磁体穿过铜管的整个过程中，铜管中都有感应电流，加速度始终小于重力加速度D．由于铜是金属材料，铜管可视为闭合回路，强磁体进入和离开铜管时产生感应电流，在进入和离开铜管时加速度都小于重力加速度，但在铜管内部时加速度等于重力加速度解析：选C．铜是非磁性材料，不能够被磁化，B错误；铜是金属材料，在强磁体穿过铜管的整个过程中，铜管始终切割磁感线，铜管中都有感应电流，强磁体受到向上的磁场力，加速度始终小于重力加速度，C正确，A、D错误．5．(多选)如图所示，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是()A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动解析：选AD．由电路可知，开关闭合瞬间，右侧线圈环绕部分的电流向下，由安培定则可知，铁芯中产生水平向右的磁场，由楞次定律可知，左侧线圈环绕部分产生向上的电流，则直导线中的电流方向由南向北，由安培定则可知，直导线在小磁针所在位置产生垂直纸面向里的磁场，则小磁针的N极朝垂直纸面向里的方向转动，A正确；开关闭合并保持一段时间后，穿过左侧线圈的磁通量不变，则左侧线圈中的感应电流为零，直导线不产生磁场，则小磁针静止不动，B、C错误；开关闭合并保持一段时间再断开后的瞬间，穿过左侧线圈向右的磁通量减少，则由楞次定律可知，左侧线圈环绕部分产生向下的感应电流，则流过直导线的电流方向由北向南，直导线在小磁针所在处产生垂直纸面向外的磁场，则小磁针的N极朝垂直纸面向外的方向转动，D正确．6．(多选)如图a，螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向．螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内．当螺线管内的磁感应强度B随时间按图b 所示规律变化时()A．在t1～t2时间内，L有收缩趋势B．在t2～t3时间内，L有扩张趋势C．在t2～t3时间内，L内有逆时针方向的感应电流D．在t3～t4时间内，L内有顺时针方向的感应电流解析：选AD．L收缩还是扩张取决于螺线管中产生感应电流的变化情况，t1～t2磁通量的变化率增大，感应电流变大，abcd线框内磁通量变大，L有收缩的趋势，A选项正确；t2～t3时间内磁通量的变化率为常数，产生的感应电流恒定不变，abcd线框内磁感应强度不变，L没有电流，也就没有扩张趋势，B、C选项错误；根据楞次定律，t3～t4时间内由于螺线管内磁通量变化引起的感应电流在线框中为dcba方向并减小，L线圈中原磁场的方向垂直于纸面向里且磁感应强度大小减小，根据楞次定律得L中的感应电流方向为顺时针方向，D选项正确．7.如图为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY运动，(O是线圈中心)．则()A．从X到O，电流由E经G流向F，线圈的面积有收缩的趋势B．从X到O，电流由F经G流向E，线圈的面积有扩张的趋势C．从O到Y，电流由F经G流向E，线圈的面积有收缩的趋势D．从O到Y，电流由E经G流向F，线圈的面积有扩张的趋势解析：选D．在磁极绕转轴从X到O匀速转动中，穿过线圈平面的磁通量向上增大，根据楞次定律可知线圈中产生顺时针方向的感应电流，电流由F经G流向E；线圈的每部分受到指向圆心的安培力，线圈的面积有收缩的趋势，故A、B项错误；在磁极绕转轴从O到Y匀速转动中，穿过线圈平面的磁通量向上减小，根据楞次定律可知线圈中产生逆时针方向的感应电流，电流由E经G流向F；线圈的每部分受到背离圆心的安培力，所以线圈的面积有扩张的趋势，故C项错误，D项正确．8．如图甲所示，水平面上的平行导轨MN、PQ上放着两根导体棒ab、cd，两棒中间用绝缘丝线系住．开始时匀强磁场垂直于纸面向里，磁感应强度B随时间t的变化如图乙所示，I和F T分别表示流过导体棒中的电流和丝线的拉力(不计电流之间的相互作用力)，则在t0时刻()A．I＝0，F T＝0 B．I＝0，F T≠0C．I≠0，F T＝0 D．I≠0，F T≠0解析：选C．t0时刻，磁场变化，磁通量变化，故I≠0；由于B＝0，故ab、cd所受安培力均为零，丝线的拉力为零，C项正确．9.如图所示，AOC是光滑的金属导轨，电阻不计，AO沿竖直方向，OC沿水平方向；PQ是金属直杆，电阻为R，几乎竖直斜靠在导轨AO上，由静止开始在重力作用下运动，运动过程中P、Q端始终在金属导轨AOC上；空间存在着垂直纸面向外的匀强磁场，则在PQ杆从开始滑动到P端滑到OC的过程中，PQ中感应电流的方向()A．始终是由P→QB．始终是由Q→PC．先是由P→Q，后是由Q→PD．先是由Q→P，后是由P→Q解析：选C．在PQ杆滑动的过程中，△POQ的面积先增大后减小，穿过△POQ的磁通量先增加后减少，根据楞次定律可知，感应电流的方向先是由P→Q，后是由Q→P，C正确．10.如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N 和摩擦力F f的情况，以下判断正确的是()A．F N先大于mg，后小于mgB．F N一直大于mgC．F f先向左，后向右D．线圈中的电流方向始终不变解析：选A．当磁铁靠近线圈时，穿过线圈的磁通量增加，线圈中产生感应电流，线圈受到磁铁的安培力作用，根据楞次定律可知，线圈受到的安培力斜向右下方，则线圈对桌面的压力增大，即F N大于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力．当磁铁远离线圈时，穿过线圈的磁通量减小，同理，根据楞次定律可知，线圈受到的安培力斜向右上方，则线圈对桌面的压力减小，即F N小于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力．综上可知，F N先大于mg，后小于mg，F f始终向左，故选项B、C错误，A正确；当磁铁靠近线圈时，穿过线圈向下的磁通量增加，线圈中产生感应电流从上向下看是逆时针方向；当磁铁远离线圈时，穿过线圈向下的磁通量减小，线圈中产生感应电流从上向下看是顺时针方向，故选项D错误．11.自1932年磁单极子概念被狄拉克提出以来，不管是理论物理学家还是实验物理学家都一直在努力寻找，但迄今仍然没能找到它们存在的确凿证据．近年来，一些凝聚态物理学家找到了磁单极子存在的有力证据，并通过磁单极子的集体激发行为解释了一些新颖的物理现象，这使得磁单极子艰难的探索之路出现了一丝曙光．如果一个只有N极的磁单极子从上向下穿过如图所示的闭合超导线圈，则从上向下看，这个线圈中将出现()A．先是逆时针方向，然后是顺时针方向的感应电流B．先是顺时针方向，然后是逆时针方向的感应电流C．逆时针方向的持续流动的感应电流D．顺时针方向的持续流动的感应电流解析：选C．N极磁单极子穿过超导线圈的过程中，当磁单极子靠近线圈时，穿过线圈的磁通量增加，且磁场方向从上向下，所以由楞次定律可知感应电流方向为逆时针；当磁单极子远离线圈时，穿过线圈的磁通量减小，且磁场方向从下向上，所以由楞次定律可知感应电流方向为逆时针．因此线圈中产生的感应电流方向不变．由于超导线圈中没有电阻，因此感应电流将长期维持下去，故A、B、D错误，C正确．12. (多选)如图是生产中常用的一种延时继电器的示意图，铁芯上有两个线圈A和B(构成电磁铁)，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合回路．下列说法正确的是()A．闭合开关S时，B中产生与图示方向相同的感应电流B．闭合开关S时，B中产生与图示方向相反的感应电流C．断开开关S时，电磁铁会继续吸住衔铁D一小段时间D．断开开关S时，弹簧K立即将衔铁D拉起解析：选BC．由题意可知，闭合S后，线圈A中产生磁场，穿过线圈B的磁通量要增加，根据楞次定律及右手螺旋定则可知，B中产生与图示方向相反的感应电流，故A错误，B正确；断开S，回路电流减小，铁芯中磁场减小，由楞次定律及右手螺旋定则可知，线圈B产生图示方向的电流，减缓磁场减小的趋势，电磁铁会继续吸住衔铁D 一小段时间，故C 正确，D 错误．13．(山东省2020等级考试)(多选)竖直放置的长直密绕螺线管接入如图甲所示的电路中，通有俯视顺时针方向的电流，其大小按图乙所示的规律变化．螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环(未画出)，圆环轴线与螺线管轴线重合．下列说法正确的是( )A ．t ＝T 4时刻，圆环有扩张的趋势B ．t ＝T 4时刻，圆环有收缩的趋势 C ．t ＝T 4和t ＝3T 4时刻，圆环内的感应电流大小相等 D ．t ＝3T 4时刻，圆环内有俯视逆时针方向的感应电流 解析：选BC ．t ＝T 4时刻，线圈中通有顺时针逐渐增大的电流，则线圈中由电流产生的磁场向下且逐渐增加．由楞次定律可知，圆环有收缩的趋势．A 错误，B 正确；t ＝3T 4时刻，线圈中通有顺时针逐渐减小的电流，则线圈中由电流产生的磁场向下且逐渐减小，由楞次定律可知，圆环中的感应电流为顺时针，D 错误；t ＝T 4和t ＝3T 4时刻，线圈中电流的变化率一致，即由线圈电流产生的磁场变化率一致，则圆环中的感应电流大小相等，C 正确．14.如图所示，在一有界匀强磁场中放一电阻不计的平行金属导轨，虚线为有界磁场的左边界，导轨跟圆形线圈M 相接，图中线圈N 与线圈M 共面、彼此绝缘，且两线圈的圆心重合，半径R M <R N .在磁场中垂直于导轨放置一根导体棒ab ，已知磁场垂直于导轨所在平面向外．欲使线圈N 有收缩的趋势，下列说法正确的是( )A ．导体棒可能沿导轨向左做加速运动B ．导体棒可能沿导轨向右做加速运动C ．导体棒可能沿导轨向左做减速运动D ．导体棒可能沿导轨向左做匀速运动解析：选C ．导体棒ab 加速向左运动时，导体棒ab 中产生的感应电动势和感应电流增加，由右手定则判断知ab 中电流方向由b →a ，根据安培定则可知M 产生的磁场方向垂直纸面向外，穿过N 的磁通量增大，线圈面积越大抵消的磁感线越多，所以线圈N 要通过增大面积以阻碍磁通量的增大，故A 错误；导体棒ab 加速向右运动时，导体棒ab 中产生的感应电动势和感应电流增加，由右手定则判断知ab 电流方向由a →b ，根据安培定则判断可知M 产生的磁场方向垂直纸面向里，穿过N 的磁通量增大，同理可知B 错误；导体棒ab 减速向左运动时，导体棒ab中产生的感应电动势和感应电流减小，由右手定则判断知ab 中电流方向由b →a ，根据安培定则判断可知M 产生的磁场方向垂直纸面向外，穿过N 的磁通量减小，线圈面积越大抵消的磁感线越多，所以线圈N 要通过减小面积以阻碍磁通量的减小，故C 正确；导体棒ab 匀速向左运动时，导体棒ab 产生的感应电动势和感应电流恒定不变，线圈M 产生的磁场恒定不变，穿过线圈N 中的磁通量不变，没有感应电流产生，则线圈N 不受磁场力，没有收缩的趋势，故D 错误．二、【法拉第电磁感应定律 自感和涡流】典型题1. (多选)如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度随时间变化．下列说法正确的是( )A ．当磁感应强度增加时，线框中的感应电流可能减小B ．当磁感应强度增加时，线框中的感应电流一定增大C ．当磁感应强度减小时，线框中的感应电流一定增大D ．当磁感应强度减小时，线框中的感应电流可能不变解析：选AD ．线框中的感应电动势为E ＝ΔB ΔtS ，设线框的电阻为R ，则线框中的电流I ＝E R ＝ΔB Δt ·S R ，因为B 增大或减小时，ΔB Δt可能减小，也可能增大，也可能不变．线框中的感应电动势的大小只和磁通量的变化率有关，和磁通量的变化量无关．故选项A 、D 正确．2.如图所示，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中．在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B .在此过程中，线圈中产生的感应电动势为( )A ．Ba 22ΔtB ．nBa 22ΔtC ．nBa 2ΔtD ．2nBa 2Δt解析：选B ．磁感应强度的变化率ΔB Δt ＝2B －B Δt ＝B Δt ，法拉第电磁感应定律公式可写成E ＝n ΔΦΔt ＝n ΔB ΔtS ，其中磁场中的有效面积S ＝12a 2，代入得E ＝n Ba 22Δt，选项B 正确，A 、C 、D 错误． 3.如图所示，长为L 的金属导线弯成一圆环，导线的两端接在电容为C 的平行板电容器上，P 、Q 为电容器的两个极板．磁场方向垂直于环面向里，磁感应强度以B ＝B 0＋kt (k >0)随时间变化．t ＝0时，P 、Q 两极板电势相等，两极板间的距离远小于环的半径．经时间t ，电容器的P 极板( )A ．不带电B ．所带电荷量与t 成正比C ．带正电，电荷量是kL 2C 4πD ．带负电，电荷量是kL 2C 4π解析：选D ．磁感应强度均匀增加，回路中产生的感应电动势的方向为逆时针方向，Q 板带正电，P 板带负电，A 错误；由L ＝2πR ，得R ＝L 2π，感应电动势E ＝ΔB Δt ·S ＝k ·πR 2，解得E ＝kL 24π，电容器上的电荷量Q ＝CE ＝kL 2C 4π，B 、C 错误，D 正确．4.在一空间有方向相反，磁感应强度大小均为B 的匀强磁场，如图所示，垂直纸面向外的磁场分布在一半径为a 的圆形区域内，垂直纸面向里的磁场分布在除圆形区域外的整个区域，该平面内有一半径为b (b >2a )的圆形线圈，线圈平面与磁感应强度方向垂直，线圈与半径为a 的圆形区域是同心圆．从某时刻起磁感应强度在Δt 时间内均匀减小到B 2，则此过程中该线圈产生的感应电动势大小为( )A ．πB (b 2－a 2)2ΔtB ．πB (b 2－2a 2)ΔtC ．πB (b 2－a 2)ΔtD ．πB (b 2－2a 2)2Δt解析：选D ．磁感线既有垂直纸面向外的，又有垂直纸面向里的，所以可以取垂直纸面向里的方向为正方向．磁感应强度大小为B 时线圈磁通量Φ1＝πB (b 2－a 2)－πBa 2， 磁感应强度大小为B 2时线圈磁通量Φ2 ＝12πB (b 2－a 2)－12πBa 2，因而该线圈磁通量的变化量的大小为ΔΦ＝|Φ2－Φ1|＝12πB (b 2－2a 2)．根据法拉第电磁感应定律可得线圈中产生的感应电动势的大小为E ＝ΔΦΔt ＝πB (b 2－2a 2)2Δt.故选项D 正确． 5.在如图所示的电路中，两个灵敏电流表G 1和G 2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆．在电路接通后再断开的瞬间，下列说法中符合实际情况的是( )A ．G 1表指针向左摆，G 2表指针向右摆B ．G 1表指针向右摆，G 2表指针向左摆C ．G 1、G 2表的指针都向左摆D ．G 1、G 2表的指针都向右摆解析：选B ．电路接通后线圈中电流方向向右，当电路断开时，线圈L 中电流减小，产生与原方向同向的自感电动势，与G 2和电阻组成闭合回路，所以G 1中电流方向向右，G 2中电流方向向左，即G 1指针向右摆，G 2指针向左摆，B 正确．6.如图所示，水平“U 形”导轨abcd 固定在匀强磁场中，ab 与cd 平行，间距L 1＝0.5 m ，金属棒AB 垂直于ab 且和ab 、cd 接触良好，AB 与导轨左端bc 的距离为L 2＝0.8 m ，整个闭合回路的电阻为R ＝0.2 Ω，磁感应强度为B 0＝1 T 的匀强磁场竖直向下穿过整个回路．金属棒AB 通过滑轮和轻绳连接着一个质量为m ＝0.04 kg 的物体，不计一切摩擦，现使磁场以ΔB Δt＝0.2 T/s 的变化率均匀地增大．求：(1)金属棒上电流的方向；(2)感应电动势的大小；(3)物体刚好离开地面的时间(g 取10 m/s 2)．解析：(1)由楞次定律可以判断，金属棒上的电流由A 到B .(2)由法拉第电磁感应定律得E ＝ΔΦΔt ＝S ΔB Δt＝0.08 V . (3)物体刚好离开地面时，其受到的拉力F ＝mg而拉力F 又等于棒所受的安培力，即mg ＝F 安＝BIL 1 其中B ＝B 0＋ΔB Δtt I ＝E R解得t ＝5 s.答案：(1)由A 到B (2)0.08 V (3)5 s7. (多选)如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的电灯，E是内阻不计的电源．t＝0时刻，闭合开关S.经过一段时间后，电路达到稳定，t1时刻断开开关S.I1、I2分别表示通过电灯D1和D2的电流，规定图中箭头所示方向为电流正方向，以下各图中能定性描述电流I随时间t变化关系的是()解析：选AC．当S闭合时，L的自感作用会阻碍其中的电流变大，电流从D1流过；当L的阻碍作用变小时，L中的电流变大，D1中的电流变小至零；D2中的电流为电路总电流，电流流过D1时，由于线圈L自感的影响，D2的电流较小，当D1中电流为零时，电流流过L与D2，总电阻变小，电流变大至稳定；当S再断开时，D2马上熄灭，D1与L组成回路，由于L的自感作用，D1慢慢熄灭，电流反向且减小；综上所述知选项A、C正确．8.如图所示，三个灯泡L1、L2、L3的阻值关系为R1＜R2＜R3，电感线圈L的直流电阻可忽略，D为理想二极管，开关S从闭合状态突然断开时，下列判断正确的是()A．L1逐渐变暗，L2、L3均先变亮，然后逐渐变暗B．L1逐渐变暗，L2立即熄灭，L3先变亮，然后逐渐变暗C．L1立即熄灭，L2、L3均逐渐变暗D．L1、L2、L3均先变亮，然后逐渐变暗解析：选B．开关S处于闭合状态时，由于R1＜R2＜R3，则分别通过三个灯泡的电流大小I1＞I2＞I3，开关S 从闭合状态突然断开时，电感线圈产生与L中电流方向一致的自感电动势，由于二极管的反向截止作用，L2立即熄灭，电感线圈、L1、L3组成闭合回路，L1逐渐变暗，通过L3的电流由I3变为I1，再逐渐减小，故L3先变亮，然后逐渐变暗，选项B正确．9. (多选)如图所示，一导线弯成直径为d的半圆形闭合回路，虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面．回路以速度v向右匀速进入磁场，直径CD始终与MN垂直．从D点到达边界开始到C 点进入磁场为止，下列说法中正确的是()A ．感应电流方向为逆时针方向B ．CD 段直导线始终不受安培力C ．感应电动势的最大值E ＝Bd vD ．感应电动势的平均值E －＝18πBd v解析：选AD ．线圈进磁场过程，垂直平面向里的磁通量逐渐增大，根据楞次定律“增反减同”，感应电流方向为逆时针方向，选项A 正确；CD 端导线电流方向与磁场垂直，根据左手定则判断，安培力竖直向下，选项B 错误；线圈进磁场切割磁感线的有效长度是初、末位置的连线，进磁场过程，有效切割长度最长为半径，所以感应电动势最大值为Bd v 2，选项C 错误；感应电动势的平均值E －＝ΔΦΔt ＝B ·12π⎝⎛⎭⎫d 22d v＝Bd πv 8，选项D 正确．10. (多选)如图所示，水平面上固定一个顶角为60°的光滑金属导轨MON ，导轨处于磁感应强度大小为B 、方向竖直向下的匀强磁场中，质量为m 的导体棒CD 与∠MON 的角平分线垂直，导轨与棒单位长度的电阻均为r .t ＝0时刻，CD 在水平外力F 的作用下从O 点以恒定速度v 0沿∠MON 的角平分线向右滑动，在滑动过程中始终保持与导轨良好接触．若棒与导轨均足够长，则( )A ．流过导体棒的电流I 始终为B v 03rB ．F 随时间t 的变化关系为F ＝23B 2v 209r tC ．t 0时刻导体棒的发热功率为23B 2v 3027r t 0D ．撤去F 后，导体棒上能产生的焦耳热为12m v 20解析：选ABC ．导体棒的有效切割长度L ＝2v 0t tan 30°，感应电动势E ＝BL v 0，回路的总电阻R ＝(2v 0t tan 30°＋2v 0t cos 30°)r ，通过导体棒的电流I ＝E R ＝B v 03r ，选项A 正确；导体棒受力平衡，则外力F 与安培力平衡，即F ＝BIL ，得F ＝23B 2v 209r t ，选项B 正确；t 0时刻导体棒的电阻为R x ＝2v 0t 0tan 30°·r ，则导体棒的发热功率P 棒＝I 2R x ＝23B 2v 3027r t 0，选项C 正确；从撤去F 到导体棒停下的过程，根据能量守恒定律有Q 棒＋Q 轨＝12m v 20－0，得导体棒上能产生的焦耳热Q 棒＝12m v 20－Q 轨<12m v 20，选项D 错误． 11.如图所示，abcd 为水平放置的平行“匚”形光滑金属导轨，导轨间距为l ，电阻不计．导轨间有垂直于导轨平面向上的匀强磁场，磁感应强度大小为B .金属杆放置在导轨上，与导轨的接触点为M 、N ，并与导轨成θ角．金属杆以ω 的角速度绕N 点由图示位置匀速转动到与导轨ab 垂直，转动过程中金属杆与导轨始终接触良好，金属杆单位长度的电阻为r .则在金属杆转动过程中( )A ．M 、N 两点电势相等B ．金属杆中感应电流的方向由N 流向MC ．电路中感应电流的大小始终为Bl ω2rD ．电路中通过的电荷量为Bl2r tan θ解析：选A ．根据题意可知，金属杆MN 为电源，导轨为外电路，由于导轨电阻不计，外电路短路，M 、N 两点电势相等，故选项A 正确；根据右手定则可知金属杆中感应电流的方向是由M 流向N ，故选项B 错误；由于切割磁感线的金属杆长度逐渐变短，E ＝12B ⎝⎛⎭⎫l sin θ2ω，R ＝l sin θ r ，I ＝E R ＝Bl ω2r sin θ，θ增大，回路中的感应电流逐渐变小，故选项C 错误；由于金属杆在电路中的有效切割长度逐渐减小，所以接入电路的电阻逐渐减小，R >lr ，根据法拉第电磁感应定律有q ＝I Δt ＝ΔΦΔt ·R·Δt ＝ΔΦR <Bl2r tan θ，故选项D 错误．12.如图所示，足够长的平行光滑金属导轨水平放置，宽度L ＝0.4 m ，一端连接R ＝1 Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度B ＝1 T ．导体棒MN 放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F 作用下，导体棒沿导轨向右匀速运动，速度v ＝5 m/s.求：(1)感应电动势E 和感应电流I ； (2)在0.1 s 时间内，拉力冲量I F 的大小；(3)若将MN 换为电阻r ＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U . 解析：(1)由法拉第电磁感应定律可得，感应电动势 E ＝BL v ＝1×0.4×5 V ＝2 V ， 感应电流I ＝E R ＝21 A ＝2 A ．(2)拉力大小等于安培力大小 F ＝BIL ＝1×2×0.4 N ＝0.8 N ，冲量大小I F ＝F Δt ＝0.8×0.1 N ·s ＝0.08 N ·s. (3)由闭合电路欧姆定律可得，电路中电流。
