点动与连续混合控制线路测试卷

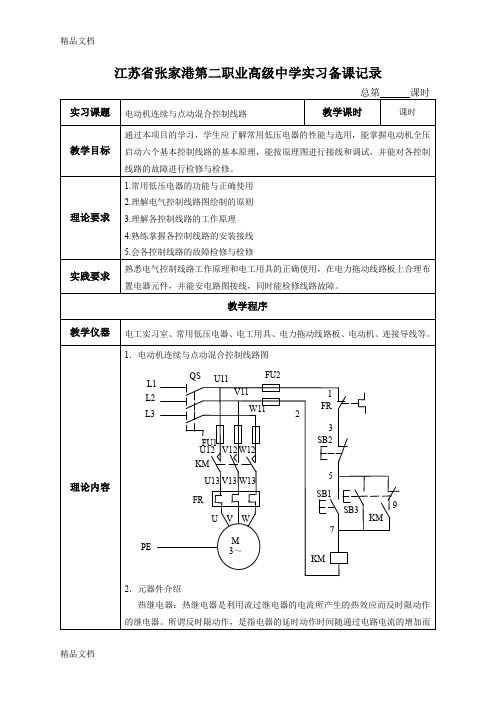

图1－49 连续与点动混合正转控制电路图图1－49b 线路的工作原理如下：先合上电源开关QS 。

1.连续控制KM 自锁触头闭合自锁启动：按下SB1 KM 线圈得电 电动机M 启动连续运转 KM 主触头闭合 KM 自锁触头分断解除自锁停止：按下SB2 KM 线圈失电 电动机M 失电停转 KM 主触头分断 2.点动控制SB3常闭触头先分断切断自锁电路启动：按下SB3 KM 自锁触头闭合 SB3常开触头后闭合 KM 线圈得电KM 主触头闭合 M 启动运转想一想：在图1－49b 中，点动控制、连续控制和停止控制时应分别按下哪个按钮？复合按钮SB3手动开关SA 如图1－49b 所示线路是在启动按钮SB1的两端并接了一个复合按钮SB3，且SB3的常闭触头与KM 自锁触头串接，来实现连续与点动混合正转控制的。

KM自锁触头分断SB3常开触头先恢复分断 KM线圈失电停止：松开SB3 KM主触头分断 M停转 SB3常闭触头后恢复闭合（此时KM自锁触头已分断）例1－5 有人为某生产机械设计出既能点动又能连续运行，并具有短路和过载保护的电气控制线路，如图1－50所示。

试分析说明该线路能否正常工作。

错误（3）错误（2）错误（1）图1－50解：该线路不能正常工作。

因线路有以下三处错误：（1）控制电路的电源线有一端接在接触器KM主触头的下方，这样即使按下启动按钮SB1，由于主触头是断开的，控制电路也不会得电。

因此必须将控制电路的电源线改接到KM主触头的上方。

（2）控制电路中虽然串接了热继电器FR的常闭触头，但其热元件并未串接在主电路中，所以热继电器FR起不到过载保护作用。

应把FR的热元件串接到主电路中。

（3）接触器KM的自锁触头与复合按钮SB3的常开触头串接，而SB3的常闭触头与启动按钮SB1并接，不但起不到自锁作用，还会造成电动机自行启动，达不到控制要求。

所以应把KM自锁触头与SB3的常闭触头串接。

任务二安装与检修连续与点动混合控制正转控制线路1.能根据连续与点动混合正转控制线路的电路图，选用安装和检修所用的工具、仪表及器材。

5、安装与调试三相电动机的点动和连续运行的控制线路一、工作任务子任务5 安装与调试三相电动机的点动和连续运行的控制线路二、任务描述在此项典型工作任务中主要使学生掌握安装接点动和连续运行的控制线路，实现机电需要在不同时段点动或连续正转控制功能。

根据控制要求设计安装电路，当按下SB1时,电动机M为连续正转控制；当按下停止按钮SB3时，电动机M失电停转；当按下SB2，电动机M为点动控制；掌握电气元件的安装布置要点，合理布置和安装电气元件，根据电气原理图进行布线，安装检测完成后通电调试，根据调试结果，分析控制线路的工作过程。

学生接到本任务后，应根据任务要求，准备工具和仪器仪表，做好工作现场准备，严格遵守作业规范进行施工，线路安装完毕后进行调试，填写相关表格并交检测指导教师验收。

按照现场管理规范清理场地、归置物品。

三、任务要求1、掌握点动与连续控制的概念，完成点动与连续混合控制线路的安装接线；2、能根据控制要求设计电路原理图、电器元件布置图和电气接线图；3、掌握电气元件的布置和布线方法；4、能根据控制要求完成点动与连续混合控制线路的安装接线并进行通电调试；5、认真填写学材上的相关资讯问答题。

四、能力目标1、学会正确识别、选用、安装、使用按钮开关，熟悉它们的功能、基本结构、工作原理及型号意义，熟记它们的图形符号和文字符号；2、学会电路检修及故障排除的方法，巩固绘制、识读电气控制线路的电路原理图、电气接线图和电器元件布置图；3、熟悉电动机控制线路的一般安装步骤，学会安装点动与连续混合控制线路；4、各小组发挥团队合作精神，学会点动与连续混合控制线路的安装的步骤、实施和成果评估。

五、任务准备（一）相关理论知识一）电动机控制线路故障检修步骤和方法由于电器设备不断地更新、不断换代特别是高科技产品其精度要求也越来越高。

相对来说，作为一名新时代的维修电工者要求也越高、具有重大的挑战性，难度也大大增加。

原有的技术已不能适应新时期要求，需通过一定业务培训，提高自己水平，不断摸索不断创新不断掌握新方法，及时总结。

三相异步电动机的点动+连续混合正转控制线路分析
三相异步电动机的点动+连续混合正转控制线路原理图如图1所示。

图1 三相异步电动机的点动+连续混合正转控制原理图
1、启动控制:
先合上电源开关QF, 按下启动按钮SB1→KM线圈得电→KM主触头闭合(辅助常开触头同时闭合)→电动机M启动并单向连续运行。

当松开SB1时,SB1复位断开, 但由于KM实现自锁功能, KM线圈仍保持通电，电动机仍能继续运转。

按下启动常开按钮SB3→KM线圈得电→KM主触头闭合(辅助常开触头同时闭合)→电动机M启动运行。

SB3的常闭触头断开，切断自锁线路。

当松开SB3时,SB3各触头复位，KM 线圈失电，电动机停转，实现点动功能。

2、停止控制:
按下停止按钮SB2→KM线圈失电→KM主触头断开(KM自锁触头也断开)→电动机M停止
运转。

学年度第二学期期末试卷二《电力拖动控制线路与技能训练》适用班级：出题人：一．判断题，对的打“√”，错的打“×”（每题1分，共60分）1、熔断器的额定电流与熔体的额定电流含义相同。

（）2、当熔体的规格过小时，可用多跟小规格的熔体并联代替一根大规格的熔体。

（）3、在更换新的熔体时，不能轻易改变熔体的规格，更不准随便使用铜丝或铁丝代替熔体。

（）4、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。

( )5、低压断路器中电磁脱扣器的作用是实现失压保护。

( )6、倒顺开关外壳上的接地螺钉应可靠接地。

（）7、按下复合按钮时，其常开触头和常闭触头同时动作。

（）8、当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。

（）9、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。

（）10、接触器触头的常开和常闭是指电磁系统味通电动作前触头的状态。

（）11、直流接触器铁心端面不需要嵌装短路环。

（）12、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。

（）13、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难。

（）14、运行中的交流接触器，其铁心端面不允许涂油防锈。

（）15、JZ7-4A型中间继电器有4对常开触头、4对常闭触头。

（）16、当电路发生短路或过载故障时，过电流继电器的触头即动作。

（）17、电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。

（）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。

（）19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。

（）20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。

（）21、只要超过热继电器的整定电流，热继电器就会立即动作。

（）22、熔断器和热继电器都是保护电器，两者可以互相代用。

（）23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护。

（）24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。

第二章习题与思考题参考答案1.电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。

2.说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”控制电路的区别。

答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。

“一按（点）就动，一松（放）就停”的电路称为点动控制电路。

点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。

自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。

互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。

即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。

3.什么叫减压起动?常用的减压起动方法有哪几种?答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。

笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。

绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。

4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答：当电动机容量大于10kW以上通常采用降压起动。

正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。

1. 画出三相异步电动机即可点动又可连续运行的电气控制线路。

2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路。

3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止。

4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。

5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动。

6. 试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。

7. 试设计一台异步电动机的控制电路。

要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护。

8. 试设计一个工作台前进——退回的控制线路。

工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点。

要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护。

9. 有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整。

试作出PLC输入输出分配接线图，并编写梯形图控制程序。

10. 设计抢答器PLC控制系统。

控制要求：1）抢答台A、B、C、D，有指示灯，抢答键。

2）裁判员台，指示灯，复位按键。

3）抢答时，有2S声音报警。

11.设计两台电动机顺序控制PLC系统。

控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。
