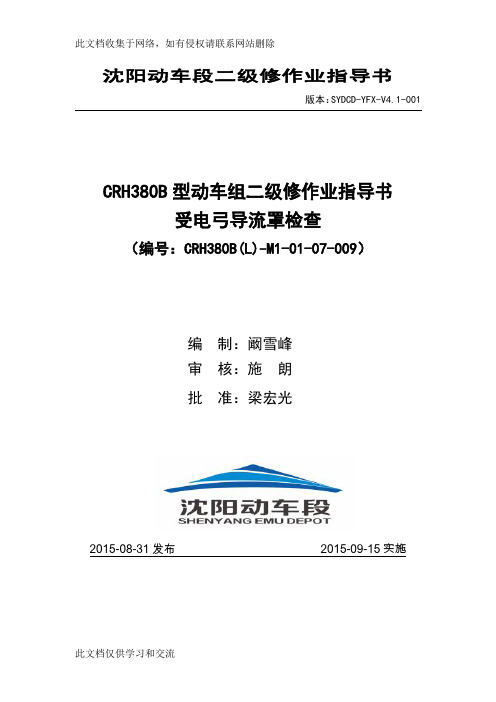

沈阳动车段二级修作业指导书版本：SYDCD-YFX-V4.1-001CRH380B型动车组二级修作业指导书受电弓导流罩检查（编号：CRH380B(L)-M1-01-07-009）编制：阚雪峰审核：施朗批准：梁宏光2015-08-31发布2015-09-15实施前言1.本作业指导书由沈阳动车段技术科制定。

2.本作业指导书由沈阳动车段技术科阚雪峰编制，沈阳动车所李忠革，张磊参与编制。

此文档收集于网络，如有侵权请联系网站删除目录1.作业项目2.版本变更信息3.工具清单4.物料清单5.作业内容及标准6.附件⑴作业者任职条件⑵作业流程此文档收集于网络，如有侵权请联系网站删除维修项目：受电弓导流罩检查适用车型 CRH380B(L)/CRH380BG 版本 SYDCD-YFX-V4.1-001 修程 二级修 周期 10万公里/90天 分类 C 类 系统车体及车端连接车厢号02、07供电条件 无电 作业人数 2人作业时间 20分钟/辆注意事项 人身伤害风险：1.作业者在作业前必须穿戴好绝缘鞋、安全帽，作业过程中应注意尖锐角边可能造成绊倒、挤伤事故以及皮肤割伤。

作业过程风险：1.作业者在作业前必须确认接触网已断电、受电弓处于降弓的位置、动车组已施加停放制动、接地杆已挂，作业期间禁止投入主控，防护号志已设置。

参考资料 1. 沈铁辆〔2015〕283号《CRH380B 系列动车组二级检修作业办法》、CRH380B 型动车组维修卡《MUB 检查及清洁CRH380B(L)-M2-03-02-003》。

2.《CRH380B 型动车组维护手册》。

备注1.如实填写检修记录并及时在管理信息系统中回填。

2.“”表示质检员对作业过程进行检查监控。

3.“”表示安全风险。

4.作业流程见附件2.此文档收集于网络，如有侵权请联系网站删除版本变更信息工具清单此文档收集于网络，如有侵权请联系网站删除物料清单此文档收集于网络，如有侵权请联系网站删除序号作业项目作业内容、标准及图示2.1作业程序:1.检查导流罩是否损伤，必要时修补。

CRH380B型动车组前端开闭机构及自动车钩介绍及典型故障分析摘要：随着高速动车组的快速发展，动车组重联运行的可靠性越来越突出，两列动车组安全可靠的联挂运行的不仅影响着动车组的运行安全和行车秩序还影响着铁路旅客运量及旅客乘坐动车组的舒适性。

CRH380B型动车组重联的稳定性取决于前端开闭机构及自动车钩的运用状态。

前端开闭机构及自动车钩的控制又分为机械控制、电气控制。

本文通过对CRH380B型动车组前端开闭机构及自动车钩的研究，提出了相关故障的预防措施。

关键字：前端开闭机构自动车钩重联1概述动车组的自动重联系统分为前端开闭机构和自动车钩装置，两者的可靠工作关系着重联动车组的运行安全。

前端开闭机构具有良好的空气动力学外形，在动车组正常运行期间，开闭机构处于关闭状态，以防止叶片、灰尘和冰雪的进入。

在回送和救援工况，可自动打开开闭机构，伸出自动车钩以实现车辆重联、满足连挂列车的竖曲线和平曲线运动及旋转运动。

本文将对CRH380B型动车组前端开闭机构及自动车钩控进行介绍及相关典型故障案例进行分析。

2 CRH380B型动车组前端开闭机构介绍CRH380B型动车组前端开闭机构分为机械部分、电气控制部分两部分。

具备打开、关闭、锁闭功能。

在解编状态下为关闭锁闭状态在重联时为打开锁闭状态，用于车钩的伸出。

2.1 CRH380B型动车组前端开闭的机械结构介绍前端开闭机构主要由主要由上部运动机构、底部运动机构、锁定装置、推送气缸、电气气动控制装置组成。

操纵头罩开闭时，首先推送气缸动作，气缸活塞杆与锁定装置连接并驱动其运动，锁定装置同时与左右下转臂通过滑键连接，锁定装置运动带动滑键在左右下转臂的键槽内移动，从而带动左右下转臂绕着下转轴转动，从而驱动头罩的开和闭。

当气缸活塞杆伸出时，头罩为开启状态，缩回时，头罩为关闭状态。

头罩开或闭到位后会自动进行位置锁定，重新操作气缸活塞杆运动才可进行解锁。

2.2 CRH380B型动车组前端开闭的电路控制介绍CRH380B型动车组在推送气缸两端及锁闭气缸上设置有位置传感器用于检测气缸活塞杆的位置，将活塞杆的位置信号反馈发送给列车网络来判断开闭机构的位置信息，从而判断开闭机构状态。

CRH380B型动车组受电弓故障及处理开题报告1.1故障1:因为受电弓升弓信道2能将受电弓升起,说明受电弓控制阀板及受电弓本身不存在问题，初步怀疑是升弓信道1的回路存在问题。

用万用表检查KLIP栈A0212 _03, 发现该触点没有闭合,经核实电路图发现该klip栈模块的接线错误，210212.02本应接在=24 -T01.42的A13上，但实际接在了BI3上，导致A0212. _03无法闭合，受电弓不能升起。

在厂家更改接线后，升弓信道1的功能恢复正常，受电弓能够升起。

1.2故障2:能够实现升弓，但降弓不能实现，升降弓是同一个回路,都是通过控制KLIP栈A0212 _03或A0222 _03的接通关断来实现升降弓，既然能升弓,就说明该回路不存在问题。

难道是控制阀板=21-A01上的Y3电磁阀出现了问题?但经实际检测,发现该电磁阀的电阻正常也不存在问题。

经分析受电弓的降弓原理，最后确定了问题的关键所在，原来控制阀板上的三通阀的一个排风口的包装保护帽没有拆掉。

拆掉保护帽后，受电弓能够实现正常降弓。

1.3发生故障的原理分析:在升弓过程中，KLIP 栈A0212 _03 或A0222 _03接通，从而控制阀板上的Y3电磁阀得电，实现对受电弓供风，受电弓升起;在降弓过程中，KLIP栈A0212 _03或A0222. ,03 断开，从而控制阀板上的Y3电磁阀失电,截断了受电弓的风源，同时该处三通阀的排风口向外排风，受电弓降弓。

如果三通阀的排风口被堵住了，则受电弓不能实现降弓。

右侧两个电磁阀分别为主电磁阀和快速降弓阀,当满足相应的升弓条件时，司机按下司机按钮,受电弓控制单元接受到信号便会触发主电磁阀从而将压编空气送到阀控单元里，如果受电弓出现紧急情况便会触发快速降弓阀实现对受电弓的保护。

1. 4此故障分析对后续生产的指导意义单车受电弓故障- -般是接线或控制阀板问题。

在明白了受电弓升弓及降弓原理后，能更快更好的解决后续受电弓试验过程中类似的问题。

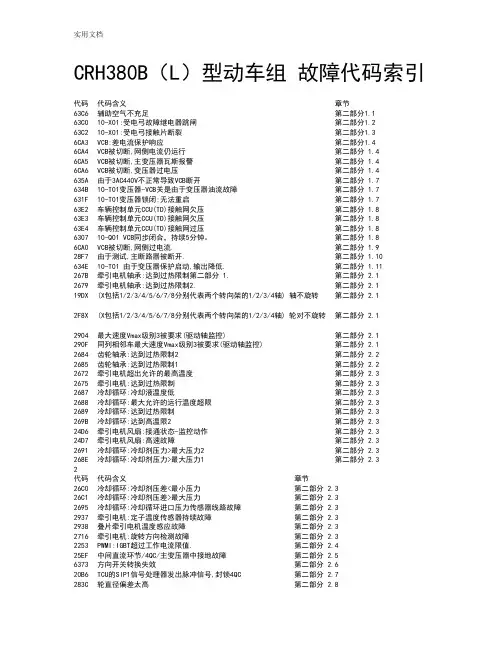

CRH380B（L）型动车组故障代码索引代码代码含义章节63C6 辅助空气不充足第二部分1.163C0 10-X01:受电弓故障继电器跳闸第二部分1.263C2 10-X01:受电弓接触片断裂第二部分1.36CA3 VCB:差电流保护响应第二部分1.46CA4 VCB被切断,网侧电流仍运行第二部分 1.46CA5 VCB被切断,主变压器瓦斯报警第二部分 1.46CA6 VCB被切断,变压器过电压第二部分 1.4635A 由于3AC440V不正常导致VCB断开第二部分 1.7634B 10-T01变压器-VCB关是由于变压器油流故障第二部分 1.7631F 10-T01变压器锁闭;无法重启第二部分 1.763E2 车辆控制单元CCU(TD)接触网欠压第二部分 1.863E3 车辆控制单元CCU(TD)接触网欠压第二部分 1.863E4 车辆控制单元CCU(TD)接触网过压第二部分 1.86307 10-Q01 VCB同步闭合，持续5分钟。

第二部分 1.86CA0 VCB被切断,网侧过电流. 第二部分 1.928F7 由于测试,主断路器被断开. 第二部分 1.10634E 10-T01 由于变压器保护启动,输出降低. 第二部分 1.11267B 牵引电机轴承:达到过热限制第二部分 1. 第二部分 2.12679 牵引电机轴承:达到过热限制2. 第二部分 2.119DX (X包括1/2/3/4/5/6/7/8分别代表两个转向架的1/2/3/4轴) 轴不旋转第二部分 2.12F8X (X包括1/2/3/4/5/6/7/8分别代表两个转向架的1/2/3/4轴) 轮对不旋转第二部分 2.12904 最大速度Vmax级别3被要求(驱动轴监控) 第二部分 2.1290F 同列相邻车最大速度Vmax级别3被要求(驱动轴监控) 第二部分 2.12684 齿轮轴承:达到过热限制2 第二部分 2.22685 齿轮轴承:达到过热限制1 第二部分 2.22672 牵引电机超出允许的最高温度第二部分 2.32675 牵引电机:达到过热限制第二部分 2.32687 冷却循环:冷却液温度低第二部分 2.32688 冷却循环:最大允许的运行温度超限第二部分 2.32689 冷却循环:达到过热限制第二部分 2.3269B 冷却循环:达到高温限2 第二部分 2.324D6 牵引电机风扇:接通状态-监控动作第二部分 2.324D7 牵引电机风扇:高速故障第二部分 2.32691 冷却循环:冷却剂压力>最大压力2 第二部分 2.3268E 冷却循环:冷却剂压力>最大压力1 第二部分 2.32代码代码含义章节26C0 冷却循环:冷却剂压差<最小压力第二部分 2.326C1 冷却循环:冷却剂压差>最大压力第二部分 2.32695 冷却循环:冷却循环进口压力传感器线路故障第二部分 2.32937 牵引电机:定子温度传感器持续故障第二部分 2.32938 叠片牵引电机温度感应故障第二部分 2.32716 牵引电机:旋转方向检测故障第二部分 2.32253 PWMI:IGBT超过工作电流限值. 第二部分 2.425EF 中间直流环节/4QC/主变压器中接地故障第二部分 2.56373 方向开关转换失效第二部分 2.620B6 TCU的SIP1信号处理器发出脉冲信号,封锁4QC 第二部分 2.7283C 轮直径偏差太高第二部分 2.8651D 电池充电器无法启动加载操作第二部分 3.2 6042 CCU1失效第二部分 3.3 6506 MCB 32-F45 BN1的应急控制系统关闭第二部分 3.4 6052 CCU2失效第二部分 4.8 66DC 请求紧急制动，43-K33和/或43-K34接触器未闭合（司机）第二部分 5.2 6583 MCB 28-F11 BCU1关闭第二部分 5.5 66D5 通过紧急制动按钮请求紧急制动第二部分 5.6 173F BCU-B01的通讯板卡A1故障第二部分 5.7 1749 BCU-B01内部通讯故障第二部分 5.7 176D BCU-B01通讯板卡A1通讯故障第二部分 5.7 1768 BCU板卡A4的通讯故障第二部分 5.7 68C5 运行稳定监控时,至少一个车轴故障第二部分 5.8 6157 EC:BCU12的MVB-PD通信故障第二部分 5.8 6163 TC:BCU21的MVB-PD通信故障第二部分 5.8 6171 IC:BCU31的MVB-PD通信故障第二部分 5.8 6180 BC/FC:BCU41的MVB-PD通信故障第二部分 5.8 1710 控制轴1和轴2的安全阀<G01/1,G01/2>响应超时第二部分 5.9 1713 轴1的安全阀<G01/1>电路断开/短路第二部分 5.9 1723 轴2的安全阀<G01/2>电路断开/短路第二部分 5.9 1733 轴3的安全阀<G01/3>电路断开/短路第二部分 5.9 1743 轴4的安全阀<G01/4>电路断开/短路第二部分 5.9 170C 低制动率故障第二部分 5.10 170D 高制动率故障第二部分 5.10 1610 无论通讯板卡是否故障BCU-B01都是TBM/SBM 第二部分 5.11 1810 无论通讯板卡是否故障BCU-B01都是TBM/SBM 第二部分 5.11 1617 无论制动手柄<C23>的指令信号是否中断,BCU-B01都是TBM 第二部分 5.11 1817 无论制动手柄<C23>的指令信号是否中断,BCU-B01都是TBM 第二部分 5.11 6400 BCU没有施加常用制动第二部分 5.11 1775 摩擦制动未缓解第二部分 5.13 1729 直接制动控制故障第二部分 5.14 172F 停放制动故障第二部分 5.16 3代码代码含义章节670F 接触器43-K27状态:PBM环路无法(司机) 第二部分 5.171738 列车已经移动而停放制动未缓解第二部分 5.181747 BCU-B01的板卡-A5故障第二部分 5.191748 BCU-B01的板卡-A4故障第二部分 5.20194D 超过24小时未进行制动试验第二部分 5.21636B 待制动启动后FSB 第二部分 5.22CRH380CL型动车组代码描述章节1953 受电弓降弓第二部分1.1 1934～1941 受电弓严重故障第二部分1.2 1944 受电弓严重故障第二部分1.3 2522、2528、2531 主断断开第二部分1.4 0277 受电弓传送异常第二部分1.5 0371 牵引变流器TCU检测到异常第二部分1.6 0372 变流器内部TCU供电故障第二部分1.6 2516～2519 变压器故障第二部分1.71324～1339 牵引电机驱动端/非驱动端轴承温度过高第二部分2.11320～1323 牵引电机定子温度过高第二部分2.2 0309、0316～0318 VCB断开第二部分2.3 0340、0341、0345 VCB断开第二部分2.3 0300、0307 牵引功率降低第二部分2.4 0302、0310、0313、0315、0337、0346～0349、0358～0365 牵引逆变器停止第二部分2.4 0304、0305、0306 整流器及牵引逆变器停止第二部分2.40308、0311 整流器及牵引逆变器停止AuxK断开第二部分2.40312、0314、0319～0322、0324、0331～0336、0338、0339、0342～0344 牵引变流器停止AuxK、K1、K2断开第二部分2.40323、0325～0330 牵引逆变器关闭第二部分2.4 0350～0353 TCU检测到轴抱死第二部分2.4 0366 牵引变流器被切除第二部分2.4 0380 电气制动不可用第二部分2.4 3300 过流继电器动作第二部分2.5 3301 过流继电器动作第二部分2.5 2100～2107 线电流采集发生故障第二部分2.62108 牵引变压器原边发生漏电保护第二部分2.6 2214 牵引级位信息异常第二部分2.7 0378 牵引控制供电空开23-F01断开第二部分2.8 5332、5337 牵引失效第二部分2.9 5338 牵引失效第二部分2.10 1119 多个故障锁定了充电机第二部分3.2 0202 终端单元两系传送异常第二部分4.5 0201 中央单元两系传送异常第二部分4.5 4300 BCU供电空开28-F11或28-F12断开第二部分5.5 4301 制动设备板供电空开28-F19断开第二部分5.6 4388 (M)BCUx.1通讯板-A2受到干扰第二部分5.7 112代码描述章节4395 (M)BCUx.1与通讯板-A2的CAN总线通讯受到干扰第二部分5.74394 (M)BCUx.1主板-A15受到干扰第二部分5.74409 (M)BCUx.1与主板-A15的CAN总线通讯受到干扰第二部分5.74350 轴1和轴2的排风阀超时第二部分5.8 4353 轴1抱死第二部分5.8 4360 轴2的排风阀中断/短路第二部分5.8 4373 轴3和轴4的排风阀超时第二部分5.8 4376 轴3的排风阀中断/短路第二部分5.8 4391 轴4的排风阀中断/短路第二部分5.8 4348 高/低制动比率干扰第二部分5.9 4323、4476 列车范围内MVB通讯受到干扰第二部分5.10 4329、4480 制动手柄C23指令信号受到干扰第二部分5.10 4422 空气制动不缓解第二部分5.12 4366 (M)BCUx.1直接制动控制受到干扰第二部分5.13 4512 识别到制动管路降到紧急制动水平第二部分5.14 4372 停放制动干扰第二部分5.15 2305 停放制动环路断开，触发紧急制动第二部分5.16 2325 转向架监控环路断开，触发紧急制动第二部分5.16 4381 当列车移动时停放制动没有缓解第二部分5.174393 (M)BCUx.1主板（MB03B）-A6受到干扰第二部分5.184394 (M)BCUx.1主板（MB03B）-A15受到干扰第二部分5.194352、4359、4375、4390、4447、4457、4459、4462、0350、0351、0352、0353 轴抱死第二部分6.14351、4358、4374、4389、4446、4456、4458、4461 单轴速度传感器故障第二部分6.2 4379 至少一个WSP速度传感器信号故障第二部分6.2 4460 至少一个DNRA速度传感器信号故障第二部分6.24377 转向架1的传感器信号G06/1超出范围第二部分6.34378 转向架2的传感器信号G06/2超出范围第二部分6.34386、4387、4309、4310 转向架1/2横向加速度报警第二部分6.4 4400、4401 转向架1/2的空气弹簧压力过低第二部分6.5 0287 门系统中MDCU传送异常第二部分9.2 1435、1495、1555、1615 门无压力供应第二部分9.6 0900 36-A01供电故障第二部分11.1 0905 36-A01故障第二部分11.1 0285、0910 轴温监测装置1外部通讯故障第二部分11.1 0903 轴温监测系统供电故障第二部分11.2 0286、0912 轴温监测装置2外部通讯故障第二部分11.2 0908 36-A01和36-A01故障第二部分11.20906 36-A02故障第二部分11.2 0903 轴温监测系统供电故障第二部分11.2 0901 36-A02供电故障第二部分11.2 0918、0921、0924、0927、0930、0933、0936、0939 轴端温度传感器均故障第二部分11.30916、0917、0919、0920、0922、0923、0925、0926、0928、0929、0931、0932、0934、0935、0937、0938 轴端温度传感器1或2故障第二部分11.30940～0947 齿轮箱大/小齿轮温度传感器故障第二部分11.40956～0979 轴端温度传感器预警第二部分11.5 0988、0989 转向架1/2轴温差预警第二部分11.5 0998～1021 轴端温度传感器报警第二部分11.6 1030、1031 同一转向架轴温差报警第二部分11.60980～0987 齿轮箱齿轮温度传感器预警第二部分11.71022～1029 齿轮箱齿轮温度传感器报警第二部分11.7CRH2型车故障代码故障编码故障名称页码194 受电弓上升位置异常15002 牵引变流器传输不良27004 牵引变流器故障1 29005 牵引变流器故障2 31134 牵引变流器通风机停止32137 牵引电机通风机1停止33138 牵引电机通风机2停止33139 牵引变流器微机故障34141 牵引变流器故障36142 主电路接地37162 主变压器一次侧过电流38163 主变压器三次侧过电流39164 主变压器三次侧接地41165 主变压器油泵停止43135 辅助电源装置故障45、48 143 辅助电源装置通风机停止49144 辅助电源装置ARfN2跳闸50146 辅助电源装置ACVN1跳闸52147 辅助电源装置ACVN2跳闸53148 辅助电源装置ATN跳闸55166 辅助电源装置VDTN跳闸57170 ACK1接通不良58204 辅助电源装置传输不良59682 分相区信号处理装置重故障61661 距离传感器1 传输不良63657 距离传感器2 传输不良63665 距离传感器1 异常64666 距离传感器2 异常64 695、696 车上检查开关“开”65826 编组间传输不良66 830、832、850、852 监控器传输不良中央1 67 831、833、851、853 监控器传输不良中央2 67834-841，854-861 监控器传输不良终端69517 TBDR装置故障70590 WTD无线装置传输不良71052 制动控制装置传输不良72059 制动控制装置故障74060 制动控制装置速度发电机断线1 75061 制动控制装置速度发电机断线2 75062 制动控制装置速度发电机断线3 75063 制动控制装置速度发电机断线4 75123 制动不足76151 抱死1 78152 抱死2 78 129153 制动不缓解79154 轴温1 87155 轴温2 87586 转向架异常89490 BIDS转向架异常1位转向架1轴 89491 BIDS转向架异常1位转向架2轴 89492 BIDS转向架异常2位转向架1轴 89493 BIDS转向架异常2位转向架2轴 89496 BIDS内部故障90497 BIDS传感器异常91580 转向架失稳检测装置传输不良 92114 空调装置1通风机异常94115 空调装置2通风机异常94116 空调装置1压缩机异常95117 空调装置2压缩机异常95118 空调装置1高压开关动作96119 空调装置2高压开关动作96120 空调装置1加热器异常97121 空调装置2加热器异常97122 空调装置1斩波器异常98124 空调装置2斩波器异常98125 空调装置1VVVF异常99126 空调装置2VVVF异常99127 空调装置1CVCF异常100128 空调装置2CVCF异常100302 空调装置传输不良101308 空调装置1逆变器传输不良102309 空调装置2逆变器传输不良102362 空调装置1排水泵异常103363 空调装置2排水泵异常103611 乘客信息显示器1传输不良105619 乘客信息显示器2传输不良105617 乘客信息显示器1故障106625 乘客信息显示器2故障106631 目的地显示器1故障107632 目的地显示器2故障107641 自动广播装置传输不良108646 自动广播装置故障110570 烟火探测控制器传输不良111401-424 XX感烟探头火灾报警112108 车门关闭故障（第1位）119109 车门关闭故障（第2位）119110 车门关闭故障（第3位）119111 车门关闭故障（第4位）119924 水箱0％123192 卫生间异常124 197 污物箱80％125 196 污物箱满100％127 925 管路泄漏报警128CRH380A、CRH380AL故障代码故障编码故障名称页码194 受电弓上升位置异常15002 牵引变流器传输不良27004 牵引变流器故障1 29005 牵引变流器故障2 30134 牵引变流器通风机停止31137 牵引电机通风机1停止32138 牵引电机通风机2停止32139 牵引变流器微机故障33156 牵引电机温度高34141 牵引变流器故障36142 主电路接地37162 主变压器一次侧过电流38163 主变压器三次侧过电流38164 主变压器三次侧接地40165 主变压器油泵停止41135 辅助电源装置故障42、44 143 辅助电源装置通风机停止45144 辅助电源装置ARfN2跳闸46146 辅助电源装置ACVN1跳闸48147 辅助电源装置ACVN2跳闸49148 辅助电源装置ATN跳闸51166 辅助电源装置VDTN跳闸52170 ACK1接通不良53204 辅助电源装置传输不良55682 分相区信号处理装置重故障56661 距离传感器1 传输不良58657 距离传感器2 传输不良58665 距离传感器1 异常59666 距离传感器2 异常59 695、696 车上检查开关“开”60826 编组间传输不良61 830、832、850、852 监控器传输不良中央1 62 831、833、851、853 监控器传输不良中央2 62834-841，854-861 监控器传输不良终端63517 TBDR装置故障64590 WTD无线装置传输不良65052 制动控制装置传输不良67059 制动控制装置故障69060 制动控制装置速度发电机断线1 70061 制动控制装置速度发电机断线2 70062 制动控制装置速度发电机断线3 70063 制动控制装置速度发电机断线4 70121123 制动不足71 151 抱死1 72 152 抱死2 72 153 制动不缓解73 154 轴温1 82 155 轴温2 82 586 转向架异常84 490 BIDS转向架异常1位转向架1轴 84 491 BIDS转向架异常1位转向架2轴 84 492 BIDS转向架异常2位转向架1轴 84 493 BIDS转向架异常2位转向架2轴 84 496 BIDS内部故障85 497 BIDS传感器异常86 580 转向架失稳检测装置传输不良 87 114 空调装置1通风机异常89 115 空调装置2通风机异常89 116 空调装置1压缩机异常90 117 空调装置2压缩机异常90 118 空调装置1高压开关动作91 119 空调装置2高压开关动作91 120 空调装置1加热器异常92 121 空调装置2加热器异常92 122 空调装置1斩波器异常93 124 空调装置2斩波器异常93 125 空调装置1VVVF异常94 126 空调装置2VVVF异常94 127 空调装置1CVCF异常95 128 空调装置2CVCF异常95 302 空调装置传输不良96 308 空调装置1逆变器传输不良97 309 空调装置2逆变器传输不良97 362 空调装置1排水泵异常98 363 空调装置2排水泵异常98 617 乘客信息显示器1故障100 625 乘客信息显示器2故障100 631 目的地显示器1故障101 632 目的地显示器2故障101 641 自动广播装置传输不良102 646 自动广播装置故障103 570 烟火探测控制器传输不良105 401-42XX感烟探头火灾报警106 4633 显示备份控制器传输不良107 638 显示备份控制器故障107108 车门关闭故障（第1位）115 109 车门关闭故障（第2位）115 110 车门关闭故障（第3位）115 111 车门关闭故障（第4位）115 122924 水箱0％118192 卫生间异常120197 污物箱80％121196 污物箱满100％ 121925 管路泄漏报警122CRH3C故障代码代码描述章节63C2 10-X01:受电弓接触片断裂第二部分 1.26CA3 VCB被切断：差电流保护响应第二部分 1.36CA4 VCB被切断：网侧电流仍运行第二部分 1.36CA5 VCB被切断：主变压器瓦斯报警第二部分 1.36CA6 VCB被切断：变压器过电压第二部分 1.36CA7 车顶电缆：过电压保护响应第二部分 1.36CA8 车顶电缆：差动保护响应第二部分 1.3631F 10-T01:变压器锁闭，无法重启第二部分 1.6634B 10-T01: 变压器 - VCB关是由于变压器油流故障第二部分 1.6635A 由于3AC 440V不正常导致 VCB 断开第二部分 1.663E2 CCU (TD)接触网欠压第二部分 1.76307 10-Q01:VCB同步闭合，持续5分钟第二部分 1.763E4 CCU (TD)接触网过压第二部分 1.76CA0 VCB被切断：网侧过电流第二部分 1.86CA9 受电弓降下后仍有网侧电流第二部分 1.8634E 10-T01: 由于变压器保护启动，输出降低第二部分 1.92679 牵引电机轴承:达到过热限制2 第二部分 2.12904 最大速度Vmax级别3被要求第二部分 2.1267B 牵引电机轴承:达到过热限制1 第二部分 2.1290F 同列相邻车最大速度Vmax级别3被要求第二部分 2.12684 齿轮轴承: 达到过热限制2 第二部分 2.22685 齿轮轴承: 达到过热限制1 第二部分 2.22672 牵引电机:超出允许的最高运行温度第二部分 2.32675 牵引电机: 达到过热限制第二部分 2.32687 冷却循环: 低温冷却水第二部分 2.32688 冷却循环:最大允许的运行温度超限第二部分 2.32689 冷却循环: 达到过热限制第二部分 2.32691 冷却循环: 冷却剂压力 >最大压力 2 第二部分 2.32695 冷却循环:压力感应供给线路故障第二部分 2.32716 牵引电机:旋转方向探测故障第二部分 2.32937 叠片牵引电机:温度感应永久故障第二部分 2.32938 叠片牵引电机温度感应故障第二部分 2.324D6 牵引电机风扇:接通状态异常第二部分 2.324D7 驱动电机风扇: 高级别故障第二部分 2.3268E 冷却循环: 冷却剂压力>最大压力 1 第二部分 2.3269B 冷却循环: 达到高温限2 第二部分 2.326C0 冷却循环: 冷却剂差压<最小压力第二部分 2.326C1 冷却循环: 冷却剂差压 >最大压力第二部分 2.32253 IGBT PWMI:超出允许的最大运行电流1 第二部分 2.42533 IGBT PWMI:超出允许的最大运行电流1 第二部分 2.4代码描述章节6853 TCU 30s内自动切断第二部分 2.4 25EB 接地故障试验运行第二部分 2.5 25ED PWMI/牵引电机接地故障第二部分 2.5 25EF 接地故障监控起作用第二部分 2.5 6373 方向开关转换失效第二部分 2.6 20B6 TCU 模块SIP1: 脉冲锁定第二部分 2.7 283C 轮直径偏离太高第二部分 2.8 651D 电池充电器无法启动加载操作第二部分 3.2 519F 紧急停车回路本地故障第二部分 3.364CB 充电机主接触器32-T01/Q01失效第二部分 3.36506 MCB 32-F45BN1的应急控制系统关闭第二部分 3.46042 CCU1失效第二部分 4.76052 CCU2失效第二部分 4.7170C 低制动率故障第二部分 5.10170D 高制动率故障第二部分 5.101610 无论通讯面板是否故障BCU-B01都能TBM/SBM 第二部分 5.111617 无论制动手柄<C23>的指令信号是否被中断，BCUB01都能TBM 第二部分 5.111810 无论通讯面板是否被干扰，BCUB10都是TBM/SBM 第二部分 5.111817 无论制动手柄<C23>的指令信号是否被干扰，BCUB10都是TBM 第二部分 5.116400 BCU没有施加常用制动第二部分 5.111775 摩擦制动未缓解第二部分 5.131729 直接制动控制故障第二部分 5.1466DC 请求紧急制动，43-K33和/或43-K34接触器未闭合（司机）第二部分 5.15172F 停放制动故障第二部分 5.16670F 接触器 43-K27状态PBM环路无法(司机) 第二部分 5.171738 列车已经移动而停放制动未缓解第二部分 5.181747 BCU-B01的主面板A5故障第二部分 5.191748 BCU-B01的主面板A4故障第二部分 5.266D5 通过紧急按钮请求紧急制动第二部分 5.266D6 通过制动控制器请求紧急制动第二部分 5.2194D 超过24小时未进行制动试验第二部分 5.21636B 带制动启动后FSB 第二部分 5.226158 EC: BCUM的MV-PD通信故障第二部分 5.236791 环路启动接触器 43-K15无法闭合 (司机) 第二部分 5.23678D 环路启动接触器 43-K14无法闭合 (司机) 第二部分 5.236795 环路启动接触器 43-K16无法闭合 (司机) 第二部分 5.246799 环路启动接触器 43-K17无法闭合 (司机) 第二部分 5.25679D 环路供电接触器43-K18无法闭合(司机) 第二部分 5.2667A1 环路供电接触器43-K19无法闭合 (司机) 第二部分 5.26代码描述章节6746 旁路紧急制动干预接触器43-K37和/或43-K38无法闭合 (司机) 第二部分 5.276772 BCU的环路状态故障(司机) 第二部分 5.27 66EB 请求紧急制动，接触器43-K24未闭合 (司机) 第二部分 5.27 673B 转向架监控环路状态接触器43-K28无法闭合(司机) 第二部分 5.28 6583 MCB 28-F11 BCU或BCU1 关闭第二部分 5.5 658A MCB28-F19制动面板断开第二部分 5.6 1749 BCU-B01 内部通讯故障第二部分 5.7 1768 与BCU主面板-A4的通讯故障第二部分 5.7 173F BCU-B01的通讯面板-A1故障第二部分 5.7 176D 与BCU-B01通讯面板-A1之间的通讯故障第二部分 5.7 6156 EC: BCU 11的MVB-PD通信故障第二部分 5.8 6157 EC: BCU 12的MVB-PD通信故障第二部分 5.8 6163 TC: BCU 21的MVB-PD通信故障第二部分 5.8 6171 IC: BCU 31的MVB-PD通信故障第二部分 5.8 6180 BC/FC: BCU 41 的MVB-PD通信故障第二部分 5.8 1710 控制轴1和轴2 <G01/1><G01/2>的安全阀停止工作第二部分 5.9 1713 轴1<G01/1>的安全阀电路断开/短路第二部分 5.9 1723 轴2<G01/2>的安全阀电路断开/短路第二部分 5.9 1730 控制轴3和轴4 <G01/3><G01/4>的安全阀停止工作第二部分 5.9 1733 轴3<G01/3>的安全阀电路断开/短路第二部分 5.9 1743 轴4<G01/4>的安全阀电路断开/短路第二部分 5.919DX (X代表1、2、3、4、5、6、7、8分别代表转向架的1/2/3/4轴) 轴不旋转第二部分 6.12F8X (X包括1/2/3/4分别代表转向架的1/2/3/4轴) 轮对不旋转第二部分 6.1 6B0C 运行初动测试第二部分 6.1 6B0E 自动滚动试验运行第二部分 6.1 6B12 自动滚动试验成功完成第二部分 6.1 68C8 列车自动停止DNRA 第二部分 6.1 1736 至少一个WSP速度传感器信号故障第二部分 6.2 68C5 至少一个车轴的运行稳定性监控故障第二部分 6.3 6B1A 带临时限速的横向加速度第一次报警第二部分 6.4 6B1E 带限速的横向加速度报警第1阶段第二部分 6.4 6B22 带限速的横向加速度报警第2阶段第二部分 6.4 68C9 列车自动停止整备操作监控第二部分 6.4 6AA4 左侧转向架1轴2热轴预警第二部分 6.5 6AB4 左侧转向架2轴4热轴预警第二部分 6.5 6AB8 右侧转向架2轴3热轴预警第二部分 6.5 6ABC 右侧转向架2轴4热轴预警第二部分 6.5 6AA0 左侧转向架1轴1热轴预警第二部分 6.5 6AA8 右侧转向架1轴1热轴预警第二部分 6.5 127代码描述章节6AAC 右侧转向架1轴2热轴预警第二部分 6.56AB0 左侧转向架2轴3热轴预警第二部分 6.568C7 列车自动停止热轴监控第二部分 6.66AC0 左侧转向架1轴1热轴警报第二部分 6.66AC4 左侧转向架1轴2热轴警报第二部分 6.66AC8 右侧转向架1轴1热轴警报第二部分 6.66ACC 右侧转向架1轴2热轴警报第二部分 6.66AD0 左侧转向架2轴3热轴警报第二部分 6.66AD4 左侧转向架2轴4热轴警报第二部分 6.66AD8 右侧转向架2轴3热轴警报第二部分 6.66ADC 右侧转向架2轴4热轴警报第二部分 6.668C4 至少一个对轮轴承测量温度故障第二部分 6.7174E 转向架1的空气悬挂压力过低第二部分 6.8174F 转向架2的空气悬挂压力过低第二部分 6.869BA 通过接近开关的故障反馈关闭车钩/车钩罩（司机）第二部分 9.16A54 由于门打开状态而禁止牵引第二部分 10.66922 灯控制单元51-K20故障第二部分 11.2CRH1型。

沈阳动车段CRH380B型动车组一级检修作业指导书第一章检修人员配备和检修分工一级检修班组由检查组、维修组、技术攻关组、供电组及卫生保洁组构成。

1.检查组每个检查组由5名地勤机械师组成，分为①、②、③、④、⑤号。

①、②号负责车顶设备检查以及客室设备的检查。

①号负责供断电申请及防护号志的插撤。

②号负责防护号志的确认。

③、④号负责车体、裙板、底板、转向架、钩缓连接、制动、车端连接等下部检查。

③、④号车底作业时，前后须间隔 3 米左右，以车体中心线为界每人检查各一侧，与齿轮箱连接的牵引电机归齿轮箱检查侧作业人员检查，车底中央设备、底板安装状态两人均需检查。

⑤号领取计划及主控钥匙，司机室设备检查及功能性试验。

2．维修组维修组由走行部及塞拉门、集便器、空调、电茶炉等车上服务设施专修人员组成，负责随车机械师交接故障及检查组发现的故障处理，对不能处理的疑难故障交由技术攻关组处理。

检查卫生保洁组作业质量。

3.技术攻关组技术攻关组由技术尖子、技术骨干等人员组成，负责信息下载分析，处理牵引、辅助、制动、网络等主要系统故障，及维修组不能处理的疑难故障。

必要时技术状元提供技术支持。

4.供电组供电组负责接触网供断电、摘挂接地杆作业，办理登顶及相关作业的登记和销记。

动车组出入库时，出库端2名地勤机械师负责动车组进库接车、出库送车检查，在动车组出、入库时, 接、送车人员分别在库门两侧蹲式接车，听取轮对及车下设备运转有无异音，检查车号、目的地显示器、车下散热风机等工作状态是否正常，发现故障及时向值班室报告。

5.卫生保洁组负责动车组外皮保洁，裙板滤网、变压器滤网清洁及吸污工作。

第二节一级检修流程框图34①、②、③、④号作业 ①、②号作业 ③、④号作业 洗车作业列控、通信设备作业车内保洁作业 吸污作业⑤号作业 滤网清洁注：供电作业中，制动试验不进行，改在出库联检时进行，试验通过后，动车组出库时司机不再重新进行制动试验。

1. ①、②号作业路线①、②号车顶作业路线示意图出库端1 2 3 4 5 6 7 8第I 作业组：（１～８车）I-①号车顶行走路线I-②号车顶行走路线I-①②车顶共同检查路线52.①、②号车内作业路线示意图1 2 3 4 5 6 7 8I-①、②号车内检查路线I-①、②号行走路线3.③、④作业路线（1）地沟作业I-③号地沟检查路线I-③号行走路线I-④号地沟检查路线I-④号行走路线（2）车体两侧作业1 2 3 4 5 6 7 8第I 作业组：（１～８车）I-③号检查路线I-④号行走路线第三章一级检修作业项目及作业质量标准第一节接车及有电预作业总体流程1. 检修组接受作业计划单后，对一级修作业人员指派作业任务。
