CRH380B型动车组典型故障分析【摘要】列车运行中牵引传动系统发生的故障作为高速列车运行中频发的故障，其直接影响了列车的正点和安全运行。
本文对CRH380B型动车组在运行中发生的影响列车正点运行的故障信息进行分类统计，对故障原因的进行分析。
【关键词】高速列车;频发故障;故障分析0.引言列车运行中牵引传动系统发生的故障主要是牵引丢失、主断无法闭合，作为高速列车运行中频发的故障，其直接影响了列车的正点和安全运行。
由于该事故经常造成意外停车，导致列车晚点，甚至严重晚点，影响了乘客的切身利益。
所以有必要对其故障进行分析。
1.功能简介受电弓将接触网的AC25KV单相工频交流电输送给牵引变压器，经变压器器降压后的单相交流电供给脉冲整流器，脉冲整流器将单相交流电变换成直流电，将中间直流电路将直流电输出给牵引逆变器，牵引逆变器输出电压、电流、频率可控的三相交流电供给三相异步电动机，牵引电机轴端输出的转矩与转速通过齿轮传动传递给轮对，转换成轮缘牵引力和线速度。
高压电器设备完成从接触网到牵引变压器的接通与断开，主要包括受电弓、高压断路器、接地开关、避雷器、高压电缆等。
一个牵引单元的牵引主电路设备主要由1个受电弓、1个牵引变压器(EC07)、2个牵引变流器(EC08/IC06)、8个牵引电机和2个牵引控制单元(TCU)组成。
每个牵引电机带有一套机械传动装置包括齿轮箱、联轴节。
1.1故障原因分析列车运行过程中牵引传动系统的主要故障有牵引丢失故障(55.17%)和主断无法闭合故障(27.59%+9.2%)。
1.1.1主断无法闭合导致主断路器不能正常闭合的原因有网压超出正常范围、过分相后闭合、牵引变压器故障(降弓，断开车顶隔离开关，升另一个牵引单元的受电弓，合主断，继续运行)、牵引变流器故障(切除故障牵引变流器，合主断，继续运行，主断仍不能闭合或HMI显示牵引变压器故障，则按上述故障原因处理)、网络通讯不良、主断自身故障、高压接触器故障等几种情况。
关于CRH380BL动车组受电弓距离以及技术参数1、CRH380BL布置动车组的动力及辅助供电配置见图：
动车组动力及辅助供电配置
2、受电弓各弓距离：
CRH380BL动车组受电弓对称布置，从第一个受电弓（15车/02车）开始，受电弓距离依次为108200mm，90415mm，108200mm。
3、运用说明：
CRH380BL是双弓受流，正常工作状态是开口方向受电弓升起，也就是在16车为主控车的时候，10车和02车受电弓同时升弓受流，10车和02车受电弓弓间距约为198615mm（198.615m）；反之01车为主控车，07车和15车受电弓同时升弓受流，07车和15车受电弓弓间距同样约为198615mm（198.615m）4、受电弓关键技术参数见下表。
CRH380B型动车组受电弓故障及处理开题报告1.1故障1:因为受电弓升弓信道2能将受电弓升起,说明受电弓控制阀板及受电弓本身不存在问题，初步怀疑是升弓信道1的回路存在问题。
用万用表检查KLIP栈A0212 _03, 发现该触点没有闭合,经核实电路图发现该klip栈模块的接线错误，210212.02本应接在=24 -T01.42的A13上，但实际接在了BI3上，导致A0212. _03无法闭合，受电弓不能升起。
在厂家更改接线后，升弓信道1的功能恢复正常，受电弓能够升起。
1.2故障2:能够实现升弓，但降弓不能实现，升降弓是同一个回路,都是通过控制KLIP栈A0212 _03或A0222 _03的接通关断来实现升降弓，既然能升弓,就说明该回路不存在问题。
难道是控制阀板=21-A01上的Y3电磁阀出现了问题?但经实际检测,发现该电磁阀的电阻正常也不存在问题。
经分析受电弓的降弓原理，最后确定了问题的关键所在，原来控制阀板上的三通阀的一个排风口的包装保护帽没有拆掉。
拆掉保护帽后，受电弓能够实现正常降弓。
1.3发生故障的原理分析:在升弓过程中，KLIP 栈A0212 _03 或A0222 _03接通，从而控制阀板上的Y3电磁阀得电，实现对受电弓供风，受电弓升起;在降弓过程中，KLIP栈A0212 _03或A0222. ,03 断开，从而控制阀板上的Y3电磁阀失电,截断了受电弓的风源，同时该处三通阀的排风口向外排风，受电弓降弓。
如果三通阀的排风口被堵住了，则受电弓不能实现降弓。
右侧两个电磁阀分别为主电磁阀和快速降弓阀,当满足相应的升弓条件时，司机按下司机按钮,受电弓控制单元接受到信号便会触发主电磁阀从而将压编空气送到阀控单元里，如果受电弓出现紧急情况便会触发快速降弓阀实现对受电弓的保护。
1. 4此故障分析对后续生产的指导意义单车受电弓故障- -般是接线或控制阀板问题。
在明白了受电弓升弓及降弓原理后，能更快更好的解决后续受电弓试验过程中类似的问题。

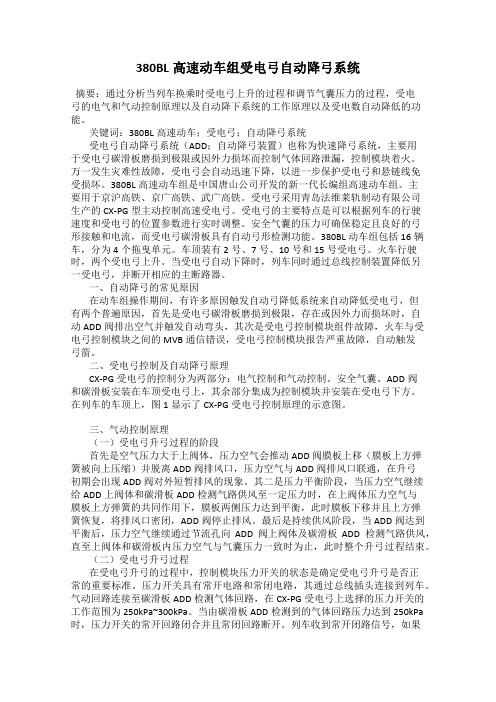

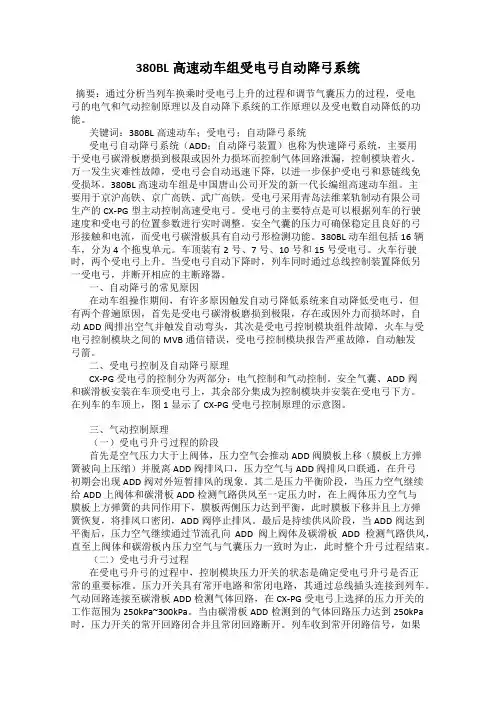

380BL高速动车组受电弓自动降弓系统摘要：通过分析当列车换乘时受电弓上升的过程和调节气囊压力的过程，受电弓的电气和气动控制原理以及自动降下系统的工作原理以及受电数自动降低的功能。
关键词：380BL高速动车；受电弓；自动降弓系统受电弓自动降弓系统（ADD；自动降弓装置）也称为快速降弓系统，主要用于受电弓碳滑板磨损到极限或因外力损坏而控制气体回路泄漏，控制模块着火。
万一发生灾难性故障，受电弓会自动迅速下降，以进一步保护受电弓和悬链线免受损坏。
380BL高速动车组是中国唐山公司开发的新一代长编组高速动车组。
主要用于京沪高铁、京广高铁、武广高铁。
受电弓采用青岛法维莱轨制动有限公司生产的CX-PG型主动控制高速受电弓。
受电弓的主要特点是可以根据列车的行驶速度和受电弓的位置参数进行实时调整。
安全气囊的压力可确保稳定且良好的弓形接触和电流，而受电弓碳滑板具有自动弓形检测功能。
380BL动车组包括16辆车，分为4个拖曳单元。
车顶装有2号、7号、10号和15号受电弓。
火车行驶时，两个受电弓上升。
当受电弓自动下降时，列车同时通过总线控制装置降低另一受电弓，并断开相应的主断路器。
一、自动降弓的常见原因在动车组操作期间，有许多原因触发自动弓降低系统来自动降低受电弓，但有两个普遍原因，首先是受电弓碳滑板磨损到极限，存在或因外力而损坏时，自动ADD阀排出空气并触发自动弯头，其次是受电弓控制模块组件故障，火车与受电弓控制模块之间的MVB通信错误，受电弓控制模块报告严重故障，自动触发弓箭。
二、受电弓控制及自动降弓原理CX-PG受电弓的控制分为两部分：电气控制和气动控制。
安全气囊、ADD阀和碳滑板安装在车顶受电弓上，其余部分集成为控制模块并安装在受电弓下方。
在列车的车顶上，图1显示了CX-PG受电弓控制原理的示意图。
三、气动控制原理（一）受电弓升弓过程的阶段首先是空气压力大于上阀体，压力空气会推动ADD 阀膜板上移（膜板上方弹簧被向上压缩）并脱离 ADD 阀排风口，压力空气与 ADD 阀排风口联通，在升弓初期会出现 ADD 阀对外短暂排风的现象。
关于CRH380BL动车组受电弓距离以及技术参数1、CRH380BL布置动车组的动力及辅助供电配置见图：
动车组动力及辅助供电配置
2、受电弓各弓距离：
CRH380BL动车组受电弓对称布置，从第一个受电弓（15车/02车）开始，受电弓距离依次为108200mm，90415mm，108200mm。
3、运用说明：
CRH380BL是双弓受流，正常工作状态是开口方向受电弓升起，也就是在16车为主控车的时候，10车和02车受电弓同时升弓受流，10车和02车受电弓弓间距约为198615mm（198.615m）；反之01车为主控车，07车和15车受电弓同时升弓受流，07车和15车受电弓弓间距同样约为198615mm（198.615m）4、受电弓关键技术参数见下表。

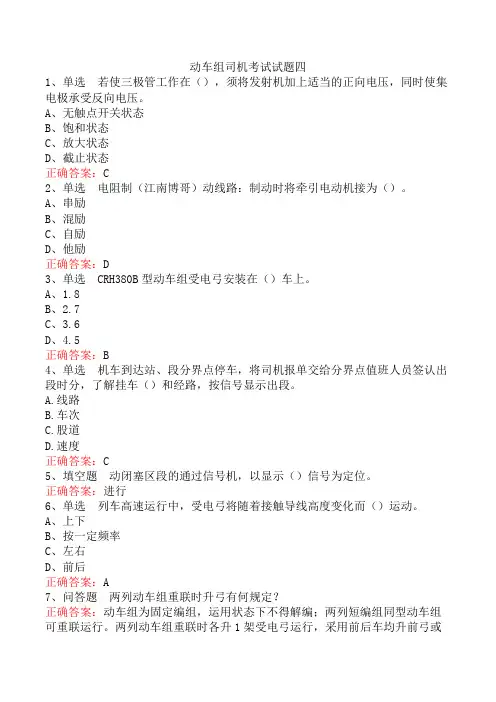

动车组司机考试试题四1、单选若使三极管工作在（），须将发射机加上适当的正向电压，同时使集电极承受反向电压。
A、无触点开关状态B、饱和状态C、放大状态D、截止状态正确答案：C2、单选电阻制（江南博哥）动线路：制动时将牵引电动机接为（）。
A、串励B、混励C、自励D、他励正确答案：D3、单选CRH380B型动车组受电弓安装在（）车上。
A、1.8B、2.7C、3.6D、4.5正确答案：B4、单选机车到达站、段分界点停车，将司机报单交给分界点值班人员签认出段时分，了解挂车（）和经路，按信号显示出段。
A.线路B.车次C.股道D.速度正确答案：C5、填空题动闭塞区段的通过信号机，以显示（）信号为定位。
正确答案：进行6、单选列车高速运行中，受电弓将随着接触导线高度变化而（）运动。
A、上下B、按一定频率C、左右D、前后正确答案：A7、问答题两列动车组重联时升弓有何规定？正确答案：动车组为固定编组，运用状态下不得解编；两列短编组同型动车组可重联运行。
两列动车组重联时各升1架受电弓运行，采用前后车均升前弓或前后车均升后弓的方式。
单列长编组动车组升双弓或两列动车组重联时各升1架受电弓运行，工作受电弓间距为200～215m。
8、单选最高运行速度不超过（）的列车，机车信号设备与列车运行监控记录装置结合使用，或采用列车超速防护系统。
A.120km/hB.140km/hC.160km/hD.200km/h正确答案：C9、单选区间直线段线间距应不小于（）。
A.3.5mB.3.8mC.4mD.4.4m正确答案：D10、问答题什么是C3级的完全监控模式？正确答案：完全监控模式是列车的正常运行模式。
列车按高于允许速度2km/h 报警、5km/h常用制动、10km/h紧急制动（250km/h以下）或15km/h紧急制动（250km/h及以上）设置。
列控车载设备根据控车数据自动生成目标距离模式曲线，司机依据人机界面显示的列车运行速度、允许速度、目标速度和目标距离等信息控制列车运行。

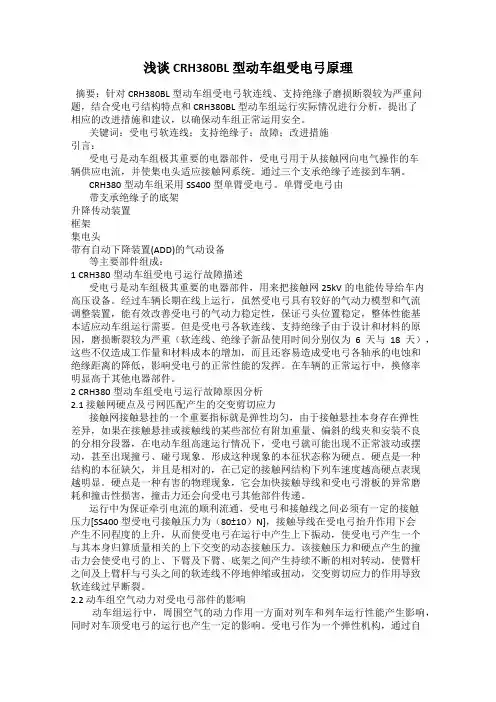

浅谈 CRH380BL 型动车组受电弓原理摘要：针对CRH380BL型动车组受电弓软连线、支持绝缘子磨损断裂较为严重问题，结合受电弓结构特点和CRH380BL型动车组运行实际情况进行分析，提出了相应的改进措施和建议，以确保动车组正常运用安全。
关键词：受电弓软连线；支持绝缘子；故障；改进措施引言：受电弓是动车组极其重要的电器部件，受电弓用于从接触网向电气操作的车辆供应电流，并使集电头适应接触网系统。
通过三个支承绝缘子连接到车辆。
CRH380型动车组采用SS400型单臂受电弓。
单臂受电弓由带支承绝缘子的底架升降传动装置框架集电头带有自动下降装置(ADD)的气动设备等主要部件组成：1 CRH380型动车组受电弓运行故障描述受电弓是动车组极其重要的电器部件，用来把接触网25kV的电能传导给车内高压设备。
经过车辆长期在线上运行，虽然受电弓具有较好的气动力模型和气流调整装置，能有效改善受电弓的气动力稳定性，保证弓头位置稳定，整体性能基本适应动车组运行需要。
但是受电弓各软连线、支持绝缘子由于设计和材料的原因，磨损断裂较为严重（软连线、绝缘子新品使用时间分别仅为6天与18天），这些不仅造成工作量和材料成本的增加，而且还容易造成受电弓各轴承的电蚀和绝缘距离的降低，影响受电弓的正常性能的发挥。
在车辆的正常运行中，换修率明显高于其他电器部件。
2 CRH380型动车组受电弓运行故障原因分析2.1 接触网硬点及弓网匹配产生的交变剪切应力接触网接触悬挂的一个重要指标就是弹性均匀，由于接触悬挂本身存在弹性差异，如果在接触悬挂或接触线的某些部位有附加重量、偏斜的线夹和安装不良的分相分段器，在电动车组高速运行情况下，受电弓就可能出现不正常波动或摆动，甚至出现撞弓、碰弓现象。
形成这种现象的本征状态称为硬点。
硬点是一种结构的本征缺欠，并且是相对的，在已定的接触网结构下列车速度越高硬点表现越明显。
硬点是一种有害的物理现象，它会加快接触导线和受电弓滑板的异常磨耗和撞击性损害，撞击力还会向受电弓其他部件传递。

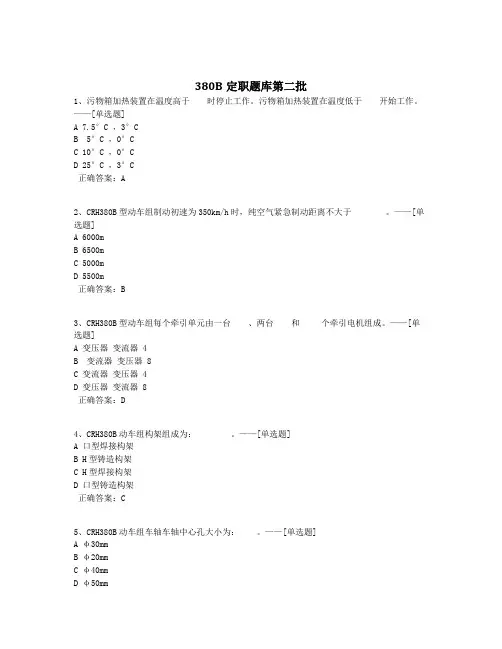

380B定职题库第二批1、污物箱加热装置在温度高于时停止工作。
污物箱加热装置在温度低于开始工作。
——[单选题]A 7.5°C ，3°CB 5°C ，0°CC 10°C ，0°CD 25°C ，3°C正确答案：A2、CRH380B型动车组制动初速为350km/h时，纯空气紧急制动距离不大于。
——[单选题]A 6000mB 6500mC 5000mD 5500m正确答案：B3、CRH380B型动车组每个牵引单元由一台、两台和个牵引电机组成。
——[单选题]A 变压器变流器 4B 变流器变压器 8C 变流器变压器 4D 变压器变流器 8正确答案：D4、CRH380B动车组构架组成为：。
——[单选题]A 口型焊接构架B H型铸造构架C H型焊接构架D 口型铸造构架正确答案：C5、CRH380B动车组车轴车轴中心孔大小为：。
——[单选题]A φ30mmB φ20mmC φ40mmD φ50mm正确答案：A6、CRH380B动车组车轮为。
——[单选题]A 轮径φ840mm，LM磨耗型踏面B 轮径φ860mm，LN磨耗型踏面C 轮径φ960mm，S1006CN磨耗型踏面D 轮径φ920mm，S1002CN磨耗型踏面正确答案：D7、CRH380B动车组齿轮箱组成为。
——[单选题]A 弗兰德2.7931传动比齿轮箱B 福伊特2.7931传动比齿轮箱C 弗兰德/福伊特2.429传动比齿轮箱D 弗兰德/福伊特2.7931传动比齿轮箱正确答案：C8、 CRH380B动车组转向架轴箱轴承为。
——[单选题]A FAG02版轴承B FAG09版轴承C FAG06版轴承D FAG08版轴承正确答案：B9、CRH380B动车组轴箱体及端盖为。
——[单选题]A 分体式轴箱体，采用球墨铸铁材质B 分体式轴箱体，采用铸钢材质，与CRH3C相同C 与CRH380BL相同D 统型轴箱体正确答案：D10、CRH380B动车组轴箱转臂及定位节点为。
