CRH3动车组受电弓检修与改进方案

CRH3型电动车组受电弓系统常见故障处置与日常维护摘要：受电弓系统是动车组做到安全运行的关键系统之一，是连接接触网和动车组之间的纽带，也是从接触网上为动车组传递并获取能源的唯一系统。

因此，为了避免受电弓系统在动车组运行途中产生故障，我们必须增强日常维护以及能够及时有效的处理常见故障，以保证动车组的运行安全，本文就CRH3型动车组受电弓系统日常维护以及故障检修处理为例进行探讨。

关键词：动车组、受电弓、日常维护、常见故障处置一、受电弓的发展和构造从1958年修建电气化铁路开始，到2010年高速化的实现，中国铁路受电弓经历50余年的发展，走过了一段不平凡的路。

动车因具有清洁环保、高效节能等优点，逐步成为今后铁路交通发展的一个主导方向。

伴随着动车的发展与推广，受电弓系统作为其核心系统之一，其战略地位日益凸显。

影响动车组正常运行的关键因素就是受电弓系统能否正常运行。

受电弓系统安装在动车的顶部，动车运行时会上升并与接触网接触，从接触网上接通电流，然后将接通的电流通过该系统向动车的底部传送，使动车获得能源。

动车停止运行时，通过驾驶员的操作使受电弓系统下降，回到原安装位置，切断能源供应。

受电弓系统是动车组与接触网之间衔接桥梁，电能正式通过这个桥梁源源不断的输送至动车组的动力机组，进而在转换为动能。

如果将接触网系统比作传统火车的煤炭，那么受电弓系统就是内燃缸与活塞。

受电弓可分单臂弓和双臂弓两种，均由滑板、上框架、下臂杆（双臂弓用下框架）、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。

菱形受电弓，也称钻石受电弓，以前非常普遍，后由于维护成本较高以及容易在故障时拉断接触网而逐渐被淘汰，近年来多采用单臂弓。

负荷电流通过接触线和受电弓滑板接触面的流畅程度，它与滑板与接触线间的接触压力、过渡电阻、接触面积有关，取决于受电弓和接触网之间的相互作用。

二、CRH3型动车组简介CRH3,全称：China Railway Highspeed 3，动车组为4动4拖8辆编组，采用电力牵引交流传动方式，由2个牵引单元组成，每个牵引单元按两动一拖构成。

CRH3型动车组牵引系统维护分析摘要：重点介绍了牵引系统原理分析与主功能组的电路图分析，主要涉及内容为受电弓、牵引变压器、牵引变流器、牵引电机、主断路器、牵引电机、冷却风机等各部件的组成及检修维护分析。

在车组运营维护过程中，根据系统原理组成、检修维护经验、客户维护资料进行相关故障排除，以达到故障的及时处理又达到预防性检修维护目的。

关键词：CRH3型动车组，牵引系统，控制原理，维护。

一、受电弓维护分析1、CRH3动车组受电弓故障类型受电弓上臂风管断裂，弓头悬挂失效等惯性故障，分析认为风管故障的原因如下：（1）风管绑扎间距过大，受气动载荷或异物冲击作用容易造成反复的折弯变形，加上该管伟铝塑管，材质较硬、脆，从而更易产生疲劳断裂，造成自动降弓。

（2）风管连接处采用的快速接头容易漏气，造成自动降弓。

根据故障类型不同，前期根据故障现象制定了应急方案：采取了将绑扎间距从40cm降低到20cm的，有效降低了气动载荷和异物冲击对风管的损伤，目前已完成全部更换工作，该类故障基本得到了有效控制。

为彻底解决该问题，将由株机公司按照ADD风管国产化方案将西门子提供的受电弓全部改为螺纹接头和软管的方案。

2、受电弓日常维护2.1受电弓碳滑条检查 I1 5000公里/2天目测碳条：⑴将碳条表面清理干净，目视检查碳条外观状态。

观察碳条有无明显磨损、裂纹，碳条有无明显烧蚀以及剥离。

⑵当目测检查发现明显的疑点时需要对碳条做全面的检查。

⑶检查炭条厚度符合要求，当炭滑板厚度不足24mm 时，更换碳滑条。

⑷如果发现距离炭条横向端头不足200mm范围内存在1处横向裂纹，必须更换碳滑条。

注意：双滑板受电弓更换碳滑条时，必须2条一起更换。

2.2受电弓检查 I2 20000公里/10天检查项目如下：①正常磨耗到限；②超过1处横向裂纹并连续到了碳条基板（当横向裂纹接近碳滑板端部200mm时，有1处裂纹的碳滑板必须更换）；③纵向贯穿性裂纹；④滑板受冲撞后扭曲变形导；⑤边缘处磕碰导致滑板大面积掉块（接近宽度的1/2）；⑥铝托架严重烧损（面积接近高度的1/2）；二、主断路器维护分析2.1 AC主断路器检查M1 100000公里/45天目视检查断路器，尤其是绝缘体陶瓷部分(A) 的状况（瓷漆应无裂开或损坏）和 BTE 接地开关的接头 (B)。

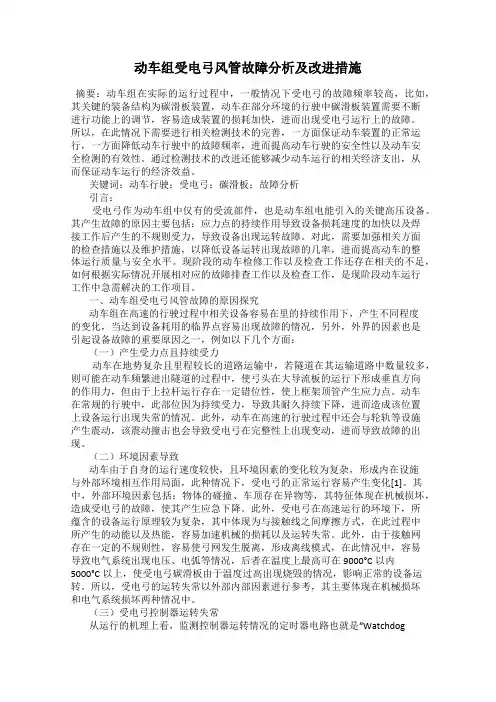

动车组受电弓风管故障分析及改进措施摘要：动车组在实际的运行过程中，一般情况下受电弓的故障频率较高，比如，其关键的装备结构为碳滑板装置，动车在部分环境的行驶中碳滑板装置需要不断进行功能上的调节，容易造成装置的损耗加快，进而出现受电弓运行上的故障。

所以，在此情况下需要进行相关检测技术的完善，一方面保证动车装置的正常运行，一方面降低动车行驶中的故障频率，进而提高动车行驶的安全性以及动车安全检测的有效性。

通过检测技术的改进还能够减少动车运行的相关经济支出，从而保证动车运行的经济效益。

关键词：动车行驶；受电弓；碳滑板；故障分析引言：受电弓作为动车组中仅有的受流部件，也是动车组电能引入的关键高压设备。

其产生故障的原因主要包括：应力点的持续作用导致设备损耗速度的加快以及焊接工作后产生的不规则受力，导致设备出现运转故障。

对此，需要加强相关方面的检查措施以及维护措施，以降低设备运转出现故障的几率，进而提高动车的整体运行质量与安全水平。

现阶段的动车检修工作以及检查工作还存在相关的不足，如何根据实际情况开展相对应的故障排查工作以及检查工作，是现阶段动车运行工作中急需解决的工作项目。

一、动车组受电弓风管故障的原因探究动车组在高速的行驶过程中相关设备容易在里的持续作用下，产生不同程度的变化，当达到设备耗用的临界点容易出现故障的情况，另外，外界的因素也是引起设备故障的重要原因之一，例如以下几个方面：（一）产生受力点且持续受力动车在地势复杂且里程较长的道路运输中，若隧道在其运输道路中数量较多，则可能在动车频繁进出隧道的过程中，使弓头在大导流板的运行下形成垂直方向的作用力，但由于上拉杆运行存在一定错位性，使上框架顶管产生应力点。

动车在常规的行驶中，此部位因为持续受力，导致其耐久持续下降，进而造成该位置上设备运行出现失常的情况。

此外，动车在高速的行驶过程中还会与轮轨等设施产生震动，该震动撞击也会导致受电弓在完整性上出现变动，进而导致故障的出现。

解决动车及电力机车受电弓升降故障————以SSS400型为主例摘要受电弓是动车以及电力机车从接触网上获取能量的主要部件，它的工作状态直接影响着电力机车的安全运行。

电力机车运行过程中会发生受电弓升不起或自动降弓的故障，使得机车不能正常得电，严重影响铁路运输。

关键词：受电弓运行要求故障目前，用来把接触网25kV的电能传导给车内高压设备CRH3型动车组采用SSS400型受电弓。

在接触导线高度允许变化的范围内，运行中为保证牵引电流的顺利流通，要求受电弓滑板对接触导线有一定的接触压力[SS400型受电弓接触压力为（80±10）N]。

升降弓时应不产生过分冲击，为此要求升、降弓过程具有先快后慢的特点，即升弓时滑板离开底架要快，贴近接触导线要慢，以防弹跳；降弓时滑板脱离接触导线要快，接近底架时要慢，以防拉弧及对底架有过分的机械冲击。

本文通过对电力机车受电弓的基本结构和动作原理分析，得出故障原因和处理方法，保证行车。

一、受电弓结构CRH3型动车组采用SSS400 型受电弓，升弓装置安装在底架上，通过钢丝绳作用于下臂。

下臂、上臂和弓头由较轻的铝合金材料制成。

当动车组与供电网连接/断开时，受电弓即升起或降下。

动车组有两个受电弓，都采用气动控制。

正常运行时，采用单弓受流，另一台备用，处于折叠状态。

网侧高压母线将两个受电弓连通起来，并将网侧电压传输给位于底架上的牵引变压器。

↑受电弓结构图↑↑受电弓气路图↑二、工作原理1.升弓：压缩空气经电空阀均匀进入传动气缸，气缸活塞压缩气缸内的降弓弹簧，此时升弓弹簧使下臂杆转动，抬起上框架和滑板，受电弓匀速上升，在接近接触线时有一缓慢停滞，然后讯速接触接触线。

2.降弓：传动气缸内压缩空气经受电弓缓冲阀迅速排向大气，在降弓弹簧作用下，克服升弓弹簧的作用力，使受电弓迅速下降，脱离接触网。

3.工作通路：总风→塞门→止回阀→调压阀（调整后500kPa）→保护电控阀→门联锁阀→塞门→升弓电控阀→受电弓（升弓）（工作通路详见附图）受电弓配备了一个压缩空气驱动的自动升降装置，当接触接触带破裂时驱动装置将降低受电弓。

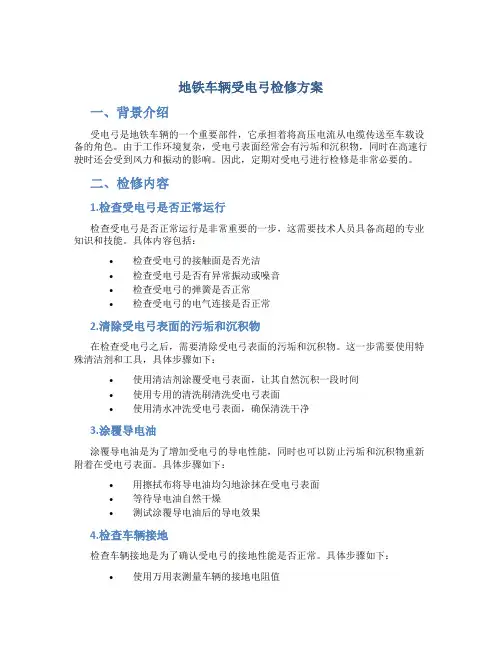

地铁车辆受电弓检修方案一、背景介绍受电弓是地铁车辆的一个重要部件，它承担着将高压电流从电缆传送至车载设备的角色。

由于工作环境复杂，受电弓表面经常会有污垢和沉积物，同时在高速行驶时还会受到风力和振动的影响。

因此，定期对受电弓进行检修是非常必要的。

二、检修内容1.检查受电弓是否正常运行检查受电弓是否正常运行是非常重要的一步，这需要技术人员具备高超的专业知识和技能。

具体内容包括：•检查受电弓的接触面是否光洁•检查受电弓是否有异常振动或噪音•检查受电弓的弹簧是否正常•检查受电弓的电气连接是否正常2.清除受电弓表面的污垢和沉积物在检查受电弓之后，需要清除受电弓表面的污垢和沉积物。

这一步需要使用特殊清洁剂和工具，具体步骤如下：•使用清洁剂涂覆受电弓表面，让其自然沉积一段时间•使用专用的清洗刷清洗受电弓表面•使用清水冲洗受电弓表面，确保清洗干净3.涂覆导电油涂覆导电油是为了增加受电弓的导电性能，同时也可以防止污垢和沉积物重新附着在受电弓表面。

具体步骤如下：•用擦拭布将导电油均匀地涂抹在受电弓表面•等待导电油自然干燥•测试涂覆导电油后的导电效果4.检查车辆接地检查车辆接地是为了确认受电弓的接地性能是否正常。

具体步骤如下：•使用万用表测量车辆的接地电阻值•检查车辆接地电阻值是否符合要求•如果发现车辆接地电阻值过大，需要及时处理三、检修周期地铁车辆受电弓的检修周期应该根据车辆的实际使用情况和厂家建议来确定。

一般来说，地铁车辆受电弓的检修周期为每5万公里或每年1次。

四、结语地铁车辆受电弓的检修工作十分重要，它不仅能够确保车辆的正常运行，同时还能够提高车辆的安全性和可靠性。

希望本文介绍的地铁车辆受电弓检修方案可以对大家有所帮助。

CRH3型动车组车顶高压闪络故障分析及改进摘要在雨、雪、霜、雾霾不良天气条件下，CRH3型动车组易发生车顶高压系统外绝缘闪络故障，致使动车组自动降弓，并影响动车组正常运营。

针对此类问题，结合动车组结构特点和运用实际情况，分析了车顶高压部分发生闪络故障的原因，提出了相应的改进措施及建议。

关键词动车组、高压系统、绝缘子、闪络0故障描述2013年12月8日，CRH380B-6426L担当G7552次交路。

8:28分运行至上海虹桥站时，车组报15车车顶隔离开关锁闭，无法重启 (故障代码63CE)，00车VCB无法闭合（故障代码6CA0）。

车组入库后，登顶检查发现15车跨接电缆支撑绝缘子、避雷器及主断有多处电弧击伤的痕迹，如图1、图2所示。

图1 受电弓碳滑板及跨接电缆支撑绝缘子击伤照片图2 避雷器及主断击伤照片1 故障原因分析根据故障情况，分别从历史故障数据和故障现象对故障原因进行分析：（1）历史故障数据分析通过查看CCU历史故障数据，CCU1和CCU2均在08:28:53时刻报线电流过流故障，无其他故障，详细故障数据如下：Car number: 10416426Diagnostic code:6320hCCU 1: line overcurrent: hardware protection has respondedCar number: 10415426Diagnostic code:63CEh10-Q20: roof line disconnector locked against restartCar number: 10416426Diagnostic code:6334hCCU 2: line overcurrent: hardware protection has respondedCar number: 10416426Diagnostic code:6320hCCU 1: line overcurrent: hardware protection has respondedCar number: 10416426Diagnostic code:6334hCCU 2: line overcurrent: hardware protection has respondedCar number: 10415426Diagnostic code:63CEh10-Q20: roof line disconnector locked against restart（2）从故障情况分析，发生拉弧发电的主要有四处：1）15车跨接电缆支撑绝缘子15车跨接电缆支撑绝缘子发生闪络，故障照片如下图所示：图3 15车跨接电缆支撑绝缘子闪络照片从故障照片可以看出，编织电缆紧固螺栓尾部、连接汇流排及绝缘子伞裙均有闪络痕迹，从常理分析，放电首先应该由紧固螺栓尾部引起，通过支撑绝缘子伞裙对地放电，并迅速蔓延至连接汇流排边缘。

浅析CRH3型动车组受电弓工作原理及调试摘要：CRH3型动车组受电弓是从接触网上受取电流的一种受流装置。

受电弓靠滑动接触受流，是动车组与固定供电装置之间连接的环节，其性能的优劣性直接影响到动车组工作的可靠性。

随着动车组运行速度的不断提高，对其受电弓性能，调试过程工作原理提出了越来越高的要求，探讨受电弓工作原理保证其性能稳定，实现动车组安全运行。

关键词：动车组；受电弓；原理；调试A brief analysis of the working principle and debugging of pantograph of CRH3emuAbstract：The model CRH3 pantograph is a current receiving device from the contact network.The pantograph receives the current by sliding contact, which is the link between the emu and the fixed power supply device.With the continuous improvement of the running speed of emu, higher and higher requirements are put forward for the pantograph performance and the working principle of the debugging process.Keyword:EMU;Pantograph;The principle;debugging引言受电弓是利用车顶接触网获取和传递电流的机械组成。

受电弓由气囊组成的气动平衡系统控制，该气囊的压力空气由气动控制单元提供。

在压力空气作用下气囊产生扭矩，通过凸轮及弹性连接轴作用在下臂的铰链处，从而使受电弓根据设定速度升弓。

动车组受电弓故障分析及改进探讨摘要：受电弓是动车组的重要零部件，从牵引供电接触网获得高压电能，为动车组提供牵引动力，受电弓工作性能和技术状态直接影响动车组的安全可靠运行。

为保证动车组运行安全可靠，我们在接触网运行维修的过程中，必须坚持“预防为主，修养并重”的方针，按照“周期检测，状态维修、寿命管理”的原则，遵循精益细化、机械化、集约化的检修方式，依靠科技进步，积极采用接触网自动化检测手段和机械化维修手段，提升电机车受电弓维修技术参数的精准度，不断提高电机车受电弓的运行品质和安全可靠性。

关键词：动车组；受电弓；故障；分析及改进引言：受电弓是动车组的重要取流部件。

动车组受电弓从 25 kV／50 Hz电能，为动车组提供牵引动力，受电弓T作性能和技术状态直接影响动车组的安全可靠运行。

通过对CRH2和CRH380A／AL型动车组运用典型故障的统计分析表明：因动车组受电弓故障造成的行车运用故障占到了相当大的比例，影响了动车组正常运行秩序。

1.受电弓结构受电弓是列车上的重要零部件，其主要有滑板、支架、平衡杆、上框架、铰链座、下臂赶、扇形板、缓冲阀、传动气缸、活塞、降弓弹簧、连杆绝缘子、滑环、连杆、支持绝缘子、升弓弹簧、底架、推杆（1-18）等，如图1所示。

图1受电弓结构1.动车组受电弓发生故障的原因由于受电弓故障产生的原因往往涉及弓网两方面，组织电力机车和牵引供电2个专业的专家和工程技术人员针对动车组受电弓典型故障案例及现象进行专题研讨，对动车组受电弓故障案例进行剖析。

1.滑板条磨耗滑板条磨耗过快是电气化区段运营初期的正常现象。

造成滑板条磨耗过速的根本原因有：①机械磨耗。

新建线接触网剖面底部为圆弧形，而且接触线表面有不少比较坚硬的毛刺，这是新开通线路滑板条急剧磨耗的主要原因。

经过多次运行后，接触导线渐趋平整光滑，摩擦系数减小，达到一定的摩擦次数后，机械磨耗量将大大减小并将保持在一定的范围内；②电气磨耗。

新开通线接触导线毛刺多，加上开通前一段时间内由于暴露于空气中，表面污染，当与受电弓滑板初期接触时接触不佳，电火花往往都比较大，电气磨耗自然突出[1]。

CRH3型动车组受电弓上臂偏斜故障分析与处理摘要：高速铁路动车组中，受电弓作为电能传递的关键点，其工作性能的优劣直接影响动车组的运营质量情况。

本文对受电弓车顶高压设备上臂偏斜故障进行原理分析，找出问题原因为C型支架尺寸选取错误并提出改进方案，并在各工况下进行极限位置试验，以验证受电弓C型支架改进后产生的风险，确保动车组安全运营。

关键词：受电弓；上臂偏斜；C型支架；尺寸选取1 CRH3型动车组受电弓简介CRH3型动车组受电弓采用法维莱设计生产的CX018型单臂受电弓，通过位于底架上压缩空气驱动装置驱动受电弓下臂实现其上升和下降，底架安装在绝缘子上，带单滑板的弓头安装在受电弓的上臂上。

图1 CX018型单臂受电弓组成图受电弓配备了一个压缩空气驱动的自动升降装置，当碳滑板破裂时驱动装置将快速降弓。

在碳滑板的摩擦块中有一条沟槽里面充满来自驱动装置的压缩空气，如果碳滑板断裂压缩空气就会泄漏，底部驱动装置就会通过一个快速排气阀将受电弓降下。

图2 弓头弹簧与弓角弓头弹簧是将碳滑板和受电弓上臂横杆相连接的部件，其功能还在于弹簧的弹力作用保证受电弓碳滑板与接触网的受流性能。

弓角作用是动车组在过弯道时由于接触网与受电弓的相对位置的变化，为保证接触网不至于低于碳滑板端部而发生接触网刮坏受电弓而设计。

2 受电弓上臂偏斜故障据统计，CRH3型动车组3个月时间发生了多架受电弓偏斜故障，故障现象均为受电弓上臂偏斜且碳滑板边缘有明显磨损。

2.1 受电弓上臂偏斜原因分析受电弓发生上臂偏斜，对受电弓上臂受力分析，受电弓上臂受到水平方向平行于碳滑板方向的力。

且碳滑板端部有明显磨损，判断横向力来自于动车组过弯道时接触网刮擦碳滑板端部时所产生。

模拟各极限工况下受电弓发生上臂偏斜故障受电弓的运行有下列两种极限工况工况一：受电弓弓头弹簧压缩到最低时碳滑板上表面和上臂Y型支架距离；工况二：受电弓弓头弹簧拉伸到最高时碳滑板端部和弓角距离。

由受电弓弓头结构可知，只有在工况二即弓头弹簧拉伸到最高时才可能发生碳滑板端部高于弓角情况，才有发生上臂偏斜故障发生的可能。

CRH380A型动车组受电弓故障分析及处理摘要：近些年来，高铁以其速度快，守时性高而在客运中占有重要地位。

伴随着高速铁路速度的提高和新建高速铁路的开通运营以及新造动车组的投入运行，受电弓与接触网问题日益突出。

由于中国动车组的高速度和高密度，运行中的事故的发生严重影响了动车组列车的安全和正点。

所以，动车组的良好的弓网接触是确保动车组高速运行的必要条件。

为了保障动车组在运行过程中受电弓不出现故障，如何减少列车运行时受电弓组件的损耗，如何提高受电弓的检修质量，以及如何处理受电弓的故障，已成为当前的发展方向和维护动车组的重要问题。

关键词：高速动车组；受电弓；安全性一、CRH380A型动车组受电弓概述（一）CRH380A型动车组受电弓结构组成太原动车所的CRH380A型动车组的受电弓多以TSG19A型为主。

TSG19A 型受电弓为双臂式受电弓，由底架、上下臂、气囊升弓装置和弓头等组成，具有弓头重量小的特点。

小的弓头质量有益于受流和适应很高的运行速度。

受电弓的上下臂保证弓头相对于底架在垂直方向运动。

1．受电弓气阀板1-过滤阀；2-两位五通电磁阀（MV5/2）；3-精密调压阀（DM3）；4-压力开关（DS3）；5-精密调压阀（DM2）；6-梭阀；7-节流阀；8-安全阀；9-压力表；10-快排电磁阀（SA）；11-压力开关（DS2）受电弓通过空气回路控制升降弓。

当司机旋动受电弓升弓旋钮时，动车组内的升弓电磁阀得电动作，向受电弓提供压缩空气。

压缩空气先进入受电弓阀板，依次经过气阀板的空气滤清器、压力调整阀、节流阀，再经过车顶空气管道、受电弓绝缘软管和受电弓底架上的气路的传输后，气路分成为两条支路，一条支路向受电弓升弓气囊供气，另一条支路经由自动降弓装置（ADD）向碳滑板、气阀板压力开关（DS2）供气。

2．绝缘子组装TSG19A型受电弓安装有三个支持绝缘子，如图1。

2013年起，CRH2C、CRH380A动车组用TSG19A受电弓绝缘子全部更改为400mm高支持绝缘子。

CRH3型电动车组受电弓系统日常维护与常见故障处置CRH3型动车组是中国铁路高速列车中的一种，采用电力牵引交流传动方式，由两个牵引单元组成，每个牵引单元按两动一拖构成，共8节车厢。

其外形设计优美，最高时速可达350公里，最高试验速度为404公里。

车头两端均设有司机室，由前端司机室操纵。

该型号车组可两列重联，适用于长距离高速运输。

三、受电弓系统常见故障及处理方法1.滑板磨损滑板磨损是受电弓系统中最常见的问题之一，主要原因是接触网上铜质导线的摩擦和磨损。

滑板磨损会导致接触不良、电阻增大、电流不稳定等问题，严重时还会导致接触线和受电弓之间的断电。

处理方法是定期更换磨损严重的滑板，保持滑板与接触线的良好接触状态。

2.弹簧失效弹簧失效也是受电弓系统中常见的故障之一，主要是由于弹簧长时间使用后产生的疲劳和变形。

弹簧失效会导致受电弓无法正常升降，影响动车组的能源供应。

处理方法是定期检查弹簧的状态，及时更换失效的弹簧。

3.接触线脱落接触线脱落是受电弓系统中比较严重的故障之一，主要是由于接触线与接触网连接处的螺栓松动或断裂导致的。

接触线脱落会导致动车组无法获得能源，无法正常运行。

处理方法是及时检查接触线连接处的螺栓，保持其紧固状态。

4.受电弓支架断裂受电弓支架断裂是受电弓系统中比较罕见但严重的故障之一，主要是由于受电弓支架长时间受到振动和冲击导致的。

受电弓支架断裂会导致受电弓无法正常升降，影响动车组的能源供应。

处理方法是定期检查受电弓支架的状态，及时更换存在问题的支架。

以上是受电弓系统常见故障及处理方法的简要介绍，为了确保动车组的安全运行，必须加强日常维护，及时发现和处理故障。

同时，还应加强对受电弓系统的培训和技能提升，提高操作人员的维修水平。

The weight of the train set is 380 tons and the length is 200.67 meters。

The total n power is 8800 kW and the train has 16 axles。

动车组受电弓故障与处理技术分析发布时间：2021-06-30T03:24:59.499Z 来源：《中国科技人才》2021年第10期作者：张男男[导读] 虽然动车组受电弓故障发生频率不高，但一旦出现此问题就会严重影响运输秩序，甚至还会危及到动车组的运行安全。

中国中车长春轨道客车股份有限公司吉林长春 130062摘要：随着社会的发展，交通也已经非常发达。

从前人们出行可能需要大量的时间，但现如今人们出行已有飞机、动车等一系列的交通工具。

这些交通工具速度极快，大大的降低了人们出行的难度。

但是就目前的社会现状而言，部分交通工具还是存在着一定问题的，可能会在运输过程中出现故障，而本文就将以动车组受电弓故障处理与检修为话题展开讨论。

关键词：动车组；电弓故障；处理技术引言：虽然动车组受电弓故障发生频率不高，但一旦出现此问题就会严重影响运输秩序，甚至还会危及到动车组的运行安全。

因此，动车组受电弓故障是相关铁路部门十分重视的一个问题。

在整个动车组中，受电弓是关键部件，一旦受电弓出现问题，动车组的安全运行也将受到极大影响。

故一旦发现动车组受电弓出现故障，就应及时处理，确保动车组能够安全运行。

一、导致受电弓故障的最常见原因1、受电弓疲劳导致动车组受电弓出现故障的最常见原因就是受电弓疲劳，因为受电弓长期没有受到检修，导致受电弓出现疲劳，以至于发生故障。

故相关工作人员在工作过程中一定要及时检修受电弓，避免因受电工疲劳而导致相关动车组出现故障，影响正常的运行。

一旦在运行的过程中，发现受电弓出现故障，就应及时上报，采取相关的维修措施，将受电弓出现故障造成的危害降到最低。

2、运行过程中受到异物击打除了受电弓疲劳以外，动车在运行过程中遭到异物的击打，也很有可能会引发动车组受电弓故障。

因此，相关铁路工作人员应注重对铁路周围进行维护，避免出现有天外来物击打到动车组的情况发生。

在动车运行过程中，一旦遭到异物击打，就很有可能会引发受电弓碳滑条变形、断裂，甚至受电弓掉落等问题。

crh3检修计划书CRH3型动车组的检修计划书主要包括以下内容：1.检修周期和里程：CRH3型动车组的检修周期和里程根据车辆的使用情况和运营需求而定。

通常情况下，一级检修的周期为24小时，二级检修的周期为240小时，三级检修的周期为1200小时，四级检修的周期为4800小时，五级检修的周期为9600小时。

2.检修项目：根据不同的检修级别，检修项目也不同。

一级检修主要包括车辆状态检查、车体清洁、车轮镟修等；二级检修主要包括转向架检查、车下大部件检查等；三级检修主要包括制动系统检查、电气系统检查等；四级和五级检修则涉及全面的解体检查和维修。

3.检修流程：CRH3型动车组的检修流程包括车辆进厂、检测、维修、验收等环节。

首先需要进行车辆检测，了解车辆的技术状态，确定需要进行的检修级别。

然后按照检修计划进行维修，包括对各部件进行检查、清洁、维修等。

维修完成后需要进行验收，确保车辆达到规定的标准。

4.维修人员和设备：CRH3型动车组的检修需要专业的维修人员和设备。

维修人员需要具备相应的技能和知识，能够熟练地对车辆各部件进行检查和维修。

同时，也需要配备相应的维修设备和工具，以确保维修工作的顺利进行。

5.注意事项：在CRH3型动车组的检修过程中，需要注意以下几点。

首先，要确保检修工作的安全和质量，严格按照检修计划和标准进行操作。

其次，要注重节约成本和时间，尽可能减少不必要的浪费和延误。

最后，要加强与车辆使用单位的沟通与协作，确保车辆的正常运营和使用。

总之，CRH3型动车组的检修计划书是确保车辆安全、可靠、高效运营的重要保障。

通过科学、合理的检修计划，可以有效地延长车辆的使用寿命，提高车辆的运营效率，为旅客提供更加安全、舒适的出行体验。

复兴号动车组受电弓系统与运用检修摘要：受电弓系统的稳定运行是保证列车正常运行的前提。

一旦系统出现故障，将严重影响动车组的正常运行。

由于接收流体需要安装在列车外侧，并与架空接触线相连，列车在高速运行时，接收流体容易受到冲击，故障频率较高。

从这个角度出发，为了提高动车组的稳定性和服务质量，应该对受电弓系统的故障进行科学分析，找出故障的主要原因，提高整体质量。

关键词：复兴号动车组；受电弓系统；运用检修一、复兴号动车组（一）受电弓系统的工作原理受电弓系统的工作原理分为三个步骤:上升弓、下降弓和接收质量。

通过一系列的动作，可以产生稳定的电压电流，保证动车组的平稳运行。

提升器是一种压缩空气装置，通过电动空气阀进入气缸。

气缸中的活塞被压入弹簧气缸。

此时，升降臂旋转，上架随滑板升降，受电弓均匀上升，前端接触线缓慢停止，然后迅速接近接触线，产生巨大冲击;弓形下降意味着驱动气缸中的压缩空气通过反向安全阀迅速排放到大气中。

下降的作用下弓,它抵消不断上升的弓形弹簧的作用,导致受电弓急剧下降,远离接触网,并维护一个大的力量,目前质量与滑块之间的接触压力和接触线,以及过渡电阻和接触面积,电流的大小和稳定质量决定乘坐火车的质量。

（二）我国动车的基本发展历程经过几次技术改进和创新，中国的动车组列车现在在里程方面位居世界第一。

复兴号动车组列车于2017年投入使用，当时动车组列车的速度提高到每小时350公里。

这是中国交通运输业发展的一个巨大变化和里程碑。

近年来，高速铁路逐步走向成熟，并在城市间形成了高速列车交通网络，形成了完整的列车交通网络，随着技术的发展，高速列车在技术和质量上必将有较大的突破，但关注的是列车的维护和检查，列车乘务员应重视列车的日常维护工作，并根据移动车辆维护系统的实际情况，确保列车运行的安全，实现列车运行的可持续发展。

（三）复兴号动车组受电弓系统受电弓系统是复兴号动车组的关键系统，包含在动车组的高压系统中，与高压箱、高压电缆等附件共同工作。
