PLC编程基础习题集

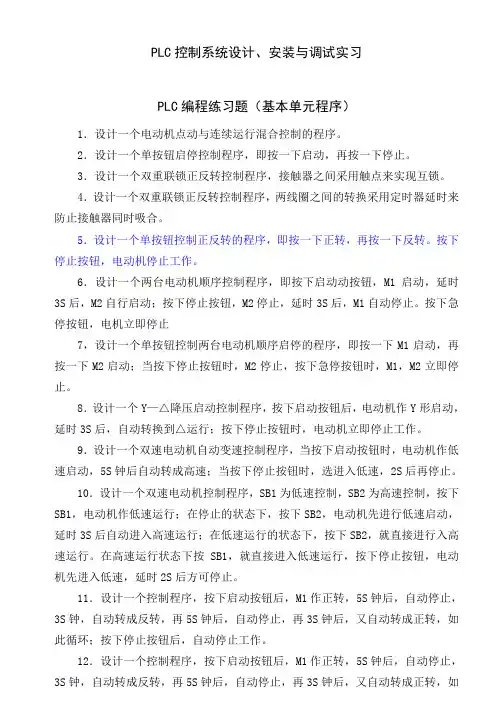

PLC控制系统设计、安装与调试实习PLC编程练习题（基本单元程序）1．设计一个电动机点动与连续运行混合控制的程序。

2．设计一个单按钮启停控制程序，即按一下启动，再按一下停止。

3．设计一个双重联锁正反转控制程序，接触器之间采用触点来实现互锁。

4．设计一个双重联锁正反转控制程序，两线圈之间的转换采用定时器延时来防止接触器同时吸合。

5．设计一个单按钮控制正反转的程序，即按一下正转，再按一下反转。

按下停止按钮，电动机停止工作。

6．设计一个两台电动机顺序控制程序，即按下启动动按钮，M1启动，延时3S后，M2自行启动；按下停止按钮，M2停止，延时3S后，M1自动停止。

按下急停按钮，电机立即停止7，设计一个单按钮控制两台电动机顺序启停的程序，即按一下M1启动，再按一下M2启动；当按下停止按钮时，M2停止，按下急停按钮时，M1，M2立即停止。

8．设计一个Y—△降压启动控制程序，按下启动按钮后，电动机作Y形启动，延时3S后，自动转换到△运行；按下停止按钮时，电动机立即停止工作。

9．设计一个双速电动机自动变速控制程序，当按下启动按钮时，电动机作低速启动，5S钟后自动转成高速；当按下停止按钮时，选进入低速，2S后再停止。

10．设计一个双速电动机控制程序，SB1为低速控制，SB2为高速控制，按下SB1，电动机作低速运行；在停止的状态下，按下SB2，电动机先进行低速启动，延时3S后自动进入高速运行；在低速运行的状态下，按下SB2，就直接进行入高速运行。

在高速运行状态下按SB1，就直接进入低速运行，按下停止按钮，电动机先进入低速，延时2S后方可停止。

11．设计一个控制程序，按下启动按钮后，M1作正转，5S钟后，自动停止，3S钟，自动转成反转，再5S钟后，自动停止，再3S钟后，又自动转成正转，如此循环；按下停止按钮后，自动停止工作。

12．设计一个控制程序，按下启动按钮后，M1作正转，5S钟后，自动停止，3S钟，自动转成反转，再5S钟后，自动停止，再3S钟后，又自动转成正转，如此循环；按下停止按钮后，自动停止工作；当再次启动时，能够从上一次停止时的状态开始进行工作（即具有记忆功能）。

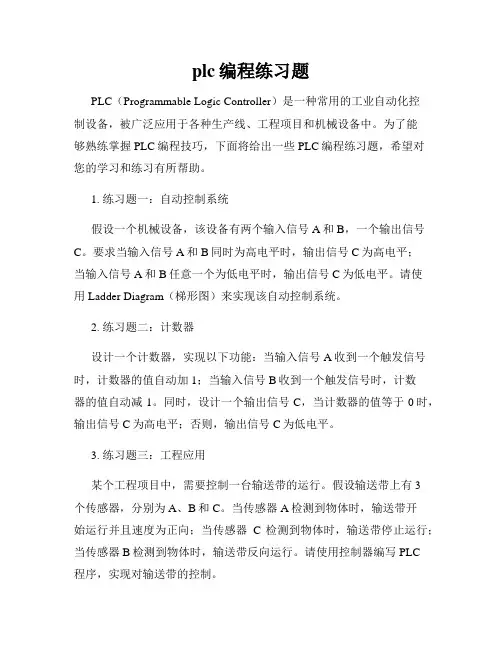

plc编程练习题PLC（Programmable Logic Controller）是一种常用的工业自动化控制设备，被广泛应用于各种生产线、工程项目和机械设备中。

为了能够熟练掌握PLC编程技巧，下面将给出一些PLC编程练习题，希望对您的学习和练习有所帮助。

1. 练习题一：自动控制系统假设一个机械设备，该设备有两个输入信号A和B，一个输出信号C。

要求当输入信号A和B同时为高电平时，输出信号C为高电平；当输入信号A和B任意一个为低电平时，输出信号C为低电平。

请使用Ladder Diagram（梯形图）来实现该自动控制系统。

2. 练习题二：计数器设计一个计数器，实现以下功能：当输入信号A收到一个触发信号时，计数器的值自动加1；当输入信号B收到一个触发信号时，计数器的值自动减1。

同时，设计一个输出信号C，当计数器的值等于0时，输出信号C为高电平；否则，输出信号C为低电平。

3. 练习题三：工程应用某个工程项目中，需要控制一台输送带的运行。

假设输送带上有3个传感器，分别为A、B和C。

当传感器A检测到物体时，输送带开始运行并且速度为正向；当传感器C检测到物体时，输送带停止运行；当传感器B检测到物体时，输送带反向运行。

请使用控制器编写PLC程序，实现对输送带的控制。

4. 练习题四：模拟量处理某个工业过程中，需要对温度进行控制。

系统读取温度传感器的模拟量信号，并进行处理后输出控制信号，控制加热元件的加热功率。

要求当温度升高至一定阈值时，减小加热元件的功率；当温度降低至一定阈值时，增大加热元件的功率。

请使用PLC编写程序，实现对模拟量信号的处理，并输出相应的控制信号。

5. 练习题五：定时器和计时器设计一个循环定时器，每隔一段时间（T1）触发一次，并且在触发时输出一个脉冲信号（输出高电平1s）。

设计一个计时器，从0开始计时，当累计时间达到一定值（T2）时，输出一个脉冲信号（输出高电平2s）。

请使用PLC编写程序，实现对定时器和计时器的控制。

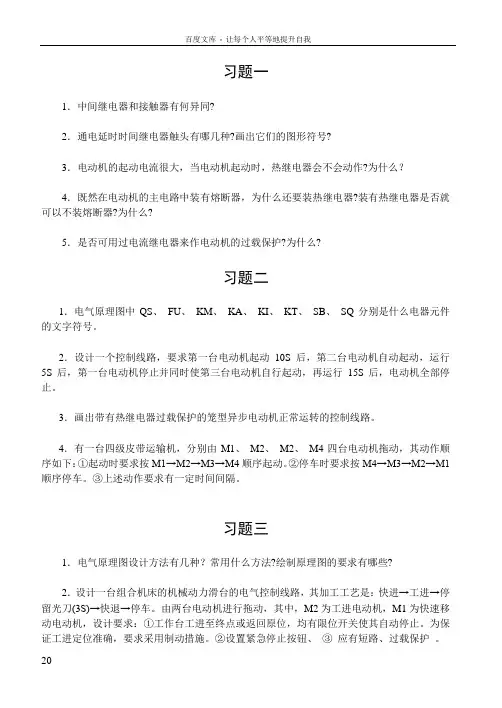

习题一1．中间继电器和接触器有何异同?2．通电延时时间继电器触头有哪几种?画出它们的图形符号?3．电动机的起动电流很大，当电动机起动时，热继电器会不会动作?为什么？4．既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?5．是否可用过电流继电器来作电动机的过载保护?为什么?习题二1．电气原理图中QS、FU、KM、KA、KI、KT、SB、SQ分别是什么电器元件的文字符号。

2．设计一个控制线路，要求第一台电动机起动10S后，第二台电动机自动起动，运行5S后，第一台电动机停止并同时使第三台电动机自行起动，再运行15S后，电动机全部停止。

3．画出带有热继电器过载保护的笼型异步电动机正常运转的控制线路。

4．有一台四级皮带运输机，分别由M1、M2、M2、M4四台电动机拖动，其动作顺序如下：①起动时要求按M1→M2→M3→M4顺序起动。

②停车时要求按M4→M3→M2→M1顺序停车。

③上述动作要求有一定时间间隔。

习题三1．电气原理图设计方法有几种？常用什么方法?绘制原理图的要求有哪些?2．设计一台组合机床的机械动力滑台的电气控制线路，其加工工艺是：快进→工进→停留光刀(3S)→快退→停车。

由两台电动机进行拖动，其中，M2为工进电动机，M1为快速移动电动机，设计要求：①工作台工进至终点或返回原位，均有限位开关使其自动停止。

为保证工进定位准确，要求采用制动措施。

②设置紧急停止按钮、③应有短路、过载保护。

3．采用逻辑设计法，设计一个以行程原则控制的机床控制线路．要求工作台每往复一次(自动循环)，即发出一个控制信号，以改变主轴电动机的转向一次。

习题四1．PLC的定义是什么？2．简述PLC在工业控制系统中的一般作用。

3．PLC控制有哪些特点？比较PLC控制和继电器控制、微机控制的优缺点。

4．PLC的应用领域有哪些？5．世界上第一台PLC是怎样诞生的？6．PLC发展至今，经历了几代产品？各有何特点？7．PLC的发展趋势如何？8．PLC的内部继电器是什么？为什么称它是软继电器？和硬件继电器相比，软继电器的触点在使用上有何特点？9．PLC采用什么语言编程？各有何特点？10．PLC主要由哪几部分组成？画出PLC的结构框图，简述各部分作用。

plc基础测试题及答案PLC基础测试题及答案一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制单元答案：A2. PLC的主要功能是什么？A. 数据存储B. 逻辑控制C. 网络通信D. 人机交互答案：B3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D二、填空题4. PLC的编程语言主要有________、________和________。

答案：梯形图、指令表、顺序功能图5. PLC的扫描周期包括输入处理、________和输出处理三个阶段。

答案：程序执行三、简答题6. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描方式。

首先，PLC读取输入设备的状态，然后根据用户编写的程序逻辑进行处理，最后更新输出设备的状态。

这个过程是连续不断循环进行的。

7. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括但不限于：生产线的控制、机械手的协调动作、物料搬运系统、包装机械、温度控制、压力控制等。

四、计算题8. 如果一个PLC的扫描周期是10ms，程序中有100条指令，那么每条指令平均处理时间是多少？答案：每条指令平均处理时间是0.1ms。

五、判断题9. PLC的输出设备只能连接到继电器。

答案：错误。

PLC的输出设备可以连接多种类型的设备，如继电器、接触器、指示灯等。

10. PLC的输入设备只能是开关量输入。

答案：错误。

PLC的输入设备可以是开关量输入，也可以是模拟量输入。

六、论述题11. 论述PLC在现代工业自动化中的重要性。

答案：PLC在现代工业自动化中的重要性体现在其灵活性、可靠性和易于编程的特点。

PLC可以快速响应生产过程中的变化，实现精确控制，提高生产效率和产品质量。

同时，PLC的模块化设计使得系统扩展和维护变得简单方便。

此外，PLC的广泛应用也促进了工业自动化技术的创新和发展。

plc编程练习题（打印版）PLC编程练习题（打印版）一、基础练习题1. 题目：编写一个PLC程序，实现一个简单的交通信号灯控制。

要求：交通信号灯有红、黄、绿三种颜色。

初始状态为红灯亮，持续5秒后变为绿灯，绿灯持续10秒后变为黄灯，黄灯持续3秒后返回红灯状态。

2. 题目：设计一个PLC程序，控制一个简单的电机启动和停止。

要求：电机启动时需要先检查安全条件，如安全门是否关闭。

安全门关闭后，启动电机；按下停止按钮，电机停止。

二、进阶练习题1. 题目：编写一个PLC程序，实现对一个生产线的物料传送带的控制。

要求：传送带需要根据物料的重量来调整速度。

当物料重量小于10kg时，传送带以低速运行；当物料重量在10kg至20kg之间时，以中速运行；超过20kg时，以高速运行。

2. 题目：设计一个PLC程序，控制一个自动门的开关。

要求：自动门需要根据人流量来自动开关。

当检测到有人进入时，门打开；当人离开后，门关闭。

门的开关需要有安全保护机制，防止夹伤。

三、综合练习题1. 题目：编写一个PLC程序，实现对一个小型工厂的能源管理系统。

要求：系统需要监控电能、水能和燃气的使用情况。

当能源使用超过预设值时，系统需要发出警告，并自动调整设备的运行状态。

2. 题目：设计一个PLC程序，控制一个自动售货机的运作。

要求：售货机需要根据用户的选择来出货。

用户可以通过触摸屏选择商品，售货机根据选择的商品自动出货。

同时，售货机需要能够显示商品的库存情况。

附加练习题1. 题目：编写一个PLC程序，实现对一个简单的电梯控制系统。

要求：电梯需要根据用户选择的楼层来运行。

电梯在运行过程中需要检测超载情况，并在超载时发出警告。

2. 题目：设计一个PLC程序，控制一个简单的工业机器人的移动。

要求：机器人需要根据预设的路径移动，并在路径的每个点执行特定的任务。

机器人的移动需要有安全保护机制，防止碰撞。

注意：以上练习题仅供参考，实际编程时需要根据具体的PLC型号和编程软件进行相应的调整。

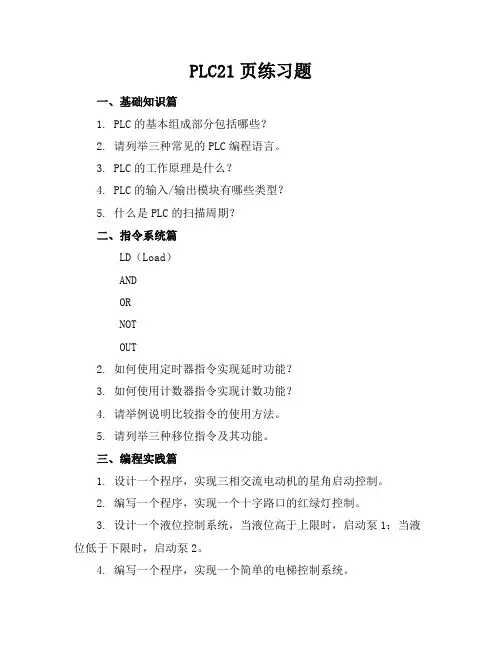

PLC21页练习题一、基础知识篇1. PLC的基本组成部分包括哪些？2. 请列举三种常见的PLC编程语言。

3. PLC的工作原理是什么？4. PLC的输入/输出模块有哪些类型？5. 什么是PLC的扫描周期？二、指令系统篇LD（Load）ANDORNOTOUT2. 如何使用定时器指令实现延时功能？3. 如何使用计数器指令实现计数功能？4. 请举例说明比较指令的使用方法。

5. 请列举三种移位指令及其功能。

三、编程实践篇1. 设计一个程序，实现三相交流电动机的星角启动控制。

2. 编写一个程序，实现一个十字路口的红绿灯控制。

3. 设计一个液位控制系统，当液位高于上限时，启动泵1；当液位低于下限时，启动泵2。

4. 编写一个程序，实现一个简单的电梯控制系统。

5. 设计一个生产线上的自动装箱程序，当产品到达指定位置时，自动完成装箱过程。

四、故障分析与处理篇1. PLC运行过程中，输入信号正常，但输出信号无反应，可能的原因有哪些？2. 编程时，程序无法到PLC，可能的原因有哪些？3. 运行过程中，PLC突然断电，如何恢复程序和数据？4. 如何判断PLC的输入/输出模块是否损坏？5. 请列举三种常见的PLC故障及解决方法。

五、通信与网络篇1. PLC常用的通信接口有哪些？2. 请简述Modbus通信协议的原理。

3. 如何实现PLC与上位机的通信？4. 请列举三种常见的PLC网络拓扑结构。

5. 如何对PLC进行远程监控与维护？六、综合应用篇1. 设计一个基于PLC的智能家居控制系统，包括照明、空调、安防等功能。

2. 编写一个程序，实现一个自动售货机控制系统。

3. 设计一个污水处理控制系统，实现自动调节ph值、污泥浓度等功能。

4. 编写一个程序，实现一个无人值守仓库的自动搬运控制。

5. 设计一个基于PLC的智能停车场管理系统，实现自动识别、计费等功能。

七、传感器与执行器篇1. 常见的PLC传感器类型有哪些？2. 如何选择合适的传感器用于PLC系统？3. 请列举三种常见的PLC执行器及其应用。

plc基础试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括（）。

A. 梯形图B. 语句表C. 汇编语言D. 功能块图答案：C3. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. CPU速度C. 外部设备数量D. 所有选项答案：D4. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的输出设备不包括（）。

A. 接触器B. 指示灯C. 电动机D. 变频器答案：C6. PLC的内部存储器包括（）。

A. RAMB. ROMC. EPROMD. 所有选项答案：D7. PLC的输出接口通常使用（）。

A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D8. PLC的输入/输出（I/O）模块的作用是（）。

A. 连接外部设备B. 处理数据C. 控制程序D. 存储程序答案：A9. PLC的扫描周期中不包括（）。

A. 输入处理B. 程序执行C. 输出处理D. 故障检测答案：D10. PLC的编程软件通常不包括（）。

A. 编程器B. 调试工具C. 编译器D. 操作系统答案：D二、填空题（每题2分，共10分）1. PLC的英文全称是________。

答案：Programmable Logic Controller2. PLC的编程语言中，________是面向过程的编程语言。

答案：语句表3. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描；输出扫描4. PLC的输出接口中，晶体管输出适用于________负载。

答案：直流5. PLC的内部存储器中，________用于存储用户程序。

答案：RAM三、简答题（每题5分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理是循环扫描执行用户程序，通过输入接口接收外部信号，经过CPU处理后，通过输出接口控制外部设备。

PLC基础知识单项选择题（50题）1.PLC是在()计算机技术基础上发展起来的.A.继电控制系统B.单片机C.电子技术D.机器人正确答案:A2.工业中控制电压一般是多少伏?A.24VB.36VC.110VD.220V正确答案:A3.工业中控制电流一般是直流还是交流?A.交流B.直流C.混合式D.交变电压正确答案:B4.下面不属于PLC输出点类型是？A.继电器B.晶闸管C.晶体管D.IC驱动正确答案:D5.PLC的输出方式为晶体管型时,它适用于哪种负载？A.感性B.交流C.直流D.交直流正确答案:C6.二进制数10011101等于十进制数的：A.92B.93C.94D.95正确答案:B7.十六进制数的E转变为十进制是多少？A.31B.32C.15D.29正确答案:C8.PLC主要的工作方式是：A.等待工作方式B.中断工作方式C.扫描工作方式D.循环扫描工作方式正确答案:D9.下列不属于PLC硬件系统的是：A.I/O口B.用户程序C.中央处理单元D.通讯接口正确答案:B10.世界上第一台PLC诞生于：A.1968年德国B.1967年日本C.1969美国D.1970年法国正确答案:C11.在下列叙述中()的说法是不正确的：A.PLC是一种工业控制计算机B.PLC程序中不可包含用高级语言写的程序C.PLC系统配置灵活D.同单片机系统相比,可靠性较差正确答案:D12.FX2N系列PLC支持哪种编程方式：A.梯形图B.继电接线图C.步进流程图D.高级语言正确答案:A13.PLC程序中,手动程序和自动程序需要:A.自锁B.互锁C.保持D.联动正确答案:B14.PLC用户数据结构不包括:A.位数B.字数据C.浮点数D.位与字的混合格式正确答案:C15.访问FX2N系列PLC的IR区,不能采用的寻址方式是:A.位寻址B.字寻址C.间接寻址D.直接寻址正确答案:C16.FX2N系列中,读取特殊扩展模块数据,应采用哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A17.FX2N系列中,写入特殊扩展模块数据,应采哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A18.FX2N系列PLC中,IDFU表示什么指令：A.MOCB.SFTC.ROLD.PID正确答案:B19.FX2N系列PLC中,DIFD表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:B20.FX2N系列PLC中,SET表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:D21.FX2N系列中,RSET表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:C22.FX2N中,OUT表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:B23.FX2N系列中,二进制加法指令应用：A.ADBB.ADDC.SUBD.MUL正确答案:B24.FX2N系列中,二进制减法指令应用：A.SBBB.ADDC.SUBD.MUL正确答案:C25.FX2N系列中,ASL指令表示：A.算术左移B.算术右移C.循环左移D.循环右移正确答案:A26.下列指令中,影响25505标志位的是：A.DADDB.ADDC.CMPD.MUL正确答案:C27.FX2N系列中,数据传送指令应用：A.MOVB.MVNC.XFERD.MOVB正确答案:A28.FX2N系列中,比较两个数值的大小什么指令？A.BCMPB.BCDC.TCMPD.CMP正确答案:D29.FX2N系列中PLC中,BCD码乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:C30.FX2N系列中,BCD码除法指令是：A.DIVB.DIVLC.DVBD.DMUL正确答案:A31.FX2N系列中,二进制乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:A32.FX2N系列中,二进制除法指令：A.DIVB.DIVLC.DVBD.DMUL正确答案:C33.FX2N系列中,位循环右移指令是：A.ASLB.SLDD.SFTR正确答案:C34.FX2N系列中,JMP n这条指令中,n的取值范围是：A.ANDWB.ORWC.XORWD.XNRW正确答案:C35.FX2N系列PLC,JMP n这条指令中,n的取值范围是：A.0—128B.1-64C.0-49D.0—255正确答案:C36.顺序控制程序段开始指令的操作码是:：A.STEPB.STEPSC.SNXTD.SNXTS正确答案:B37.一般而言,PLC的I/O点数要冗余：A.10%B.5%C.15%D.20%正确答案:A38.FX2N系列PLC普通输入点,输入响应时间大约是多少ms?A.100msB.10msC.15msD.30ms正确答案:B39.FX2N系列PLC基本单元最多可以有多少个I/O点？A.30B.40C.128D.256正确答案:B40.CPM2A系列PLC最多能扩展多少个I/O点？A.30B.60C.120D.1000正确答案:C41.CP1H系列PLC基本单元的I/O点数是多少？A.12/8B.20/10C.24/16正确答案:C42.CP1H系列PLC最多能扩展到多少个I/O点？A.120B.240C.320D.1000正确答案:C43.一般而言,FX2N系列PLC的AC输入电源电压范围是多少？A.DC24VB.86_264VACC.220_380VAXD.24VAC_220AC正确答案:B44.FX2N系列PLC的晶体管输出点接电阻性负载,其最大负载电流为多少？A.1AB.200mAC.500mAD.2A正确答案:C45.FX2N系列PLC的继电器输出点接电阻性负载其最大负载电流是多少？A.1AB.200mAC.500mAD.2A正确答案:D46.FX2N系列PLC的模拟设定电位器械精度是：A.8位B.10位C.12位D.16位正确答案:A47.FX2N系列PLC中,晶体管输出类型的PLC主机,能输出脉冲频率最大是多少？A.2KB.20KC.200KD.500K正确答案:A48.FX2N系列PLC的单相最高计数频率是：A.2KB.5KC.10KD.20K正确答案:B49.CPM2A系列PLC最多可以扩展几个I/O单元：A.2B.3C.4D.5正确答案:B50.采用FX2N系列PLC作为CPU设计控制系统,这防止电击大中型电器噪声引起误运输,务必将接地端子接地,接电阻不大于：A.100欧B.200欧C.300欧D.400欧正确答案:A。

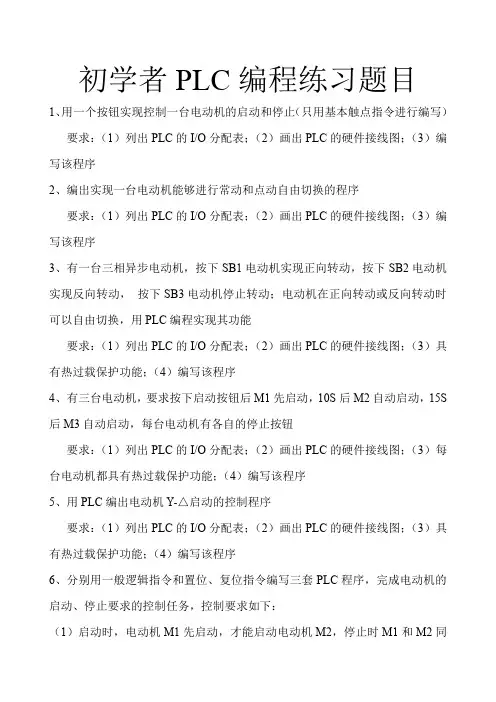

初学者PLC编程练习题目1、用一个按钮实现控制一台电动机的启动和停止（只用基本触点指令进行编写）要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）编写该程序2、编出实现一台电动机能够进行常动和点动自由切换的程序要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）编写该程序3、有一台三相异步电动机，按下SB1电动机实现正向转动，按下SB2电动机实现反向转动，按下SB3电动机停止转动；电动机在正向转动或反向转动时可以自由切换，用PLC编程实现其功能要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）具有热过载保护功能；（4）编写该程序4、有三台电动机，要求按下启动按钮后M1先启动，10S后M2自动启动，15S 后M3自动启动，每台电动机有各自的停止按钮要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）每台电动机都具有热过载保护功能；（4）编写该程序5、用PLC编出电动机Y-△启动的控制程序要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）具有热过载保护功能；（4）编写该程序6、分别用一般逻辑指令和置位、复位指令编写三套PLC程序，完成电动机的启动、停止要求的控制任务，控制要求如下：（1）启动时，电动机M1先启动，才能启动电动机M2，停止时M1和M2同时停止（2）启动时，电动机M1和M2同时启动，停止时，只有在电动机M2停止时，电动机M1才能停止（3）启动时，电动机M1先启动，才能启动电动机M2；停止时，只有在电动机M2停止时，电动机M1才能停止要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）具有热过载保护功能；（4）编写该程序7、有三台电动机，要求按下启动按钮后M1先启动→5S后M2自动启动→3S 后M3自动启动→5S后M1先停止→3S后M2自动停止→4S后M3自动停止。

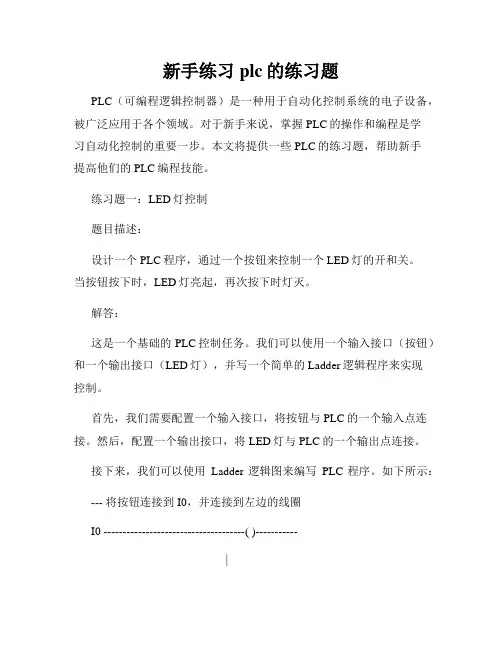

新手练习plc的练习题PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，被广泛应用于各个领域。

对于新手来说，掌握PLC的操作和编程是学习自动化控制的重要一步。

本文将提供一些PLC的练习题，帮助新手提高他们的PLC编程技能。

练习题一：LED灯控制题目描述：设计一个PLC程序，通过一个按钮来控制一个LED灯的开和关。

当按钮按下时，LED灯亮起，再次按下时灯灭。

解答：这是一个基础的PLC控制任务。

我们可以使用一个输入接口（按钮）和一个输出接口（LED灯），并写一个简单的Ladder逻辑程序来实现控制。

首先，我们需要配置一个输入接口，将按钮与PLC的一个输入点连接。

然后，配置一个输出接口，将LED灯与PLC的一个输出点连接。

接下来，我们可以使用Ladder逻辑图来编写PLC程序。

如下所示：--- 将按钮连接到I0，并连接到左边的线圈I0 -------------------------------------( )-----------|V--- 将LED灯连接到Q0，并连接到右边的线圈|VQ0 -------------------------------------( )-----------上述逻辑图中，按下按钮（I0）会导致左边的线圈闭合，接通电路，从而导通LED灯（Q0），灯亮起。

再次按下按钮，左边线圈断开，LED灯灭掉。

练习题二：电机正反转控制题目描述：设计一个PLC程序，通过两个按钮实现一个电机的正反转控制。

一个按钮用于电机正转，另一个按钮用于电机反转。

解答：这是一个稍微复杂一点的PLC控制任务。

我们需要两个输入接口（正转按钮和反转按钮）和一个输出接口（电机）来实现控制。

首先，配置两个输入接口，将两个按钮与PLC的两个输入点连接。

然后，配置一个输出接口，将电机与PLC的两个输出点连接。

接下来，我们使用Ladder逻辑图编写PLC程序。

如下所示：--- 将正转按钮连接到I0，并连接到上方的线圈I0 -------------------------------------( )-----------|V--- 将反转按钮连接到I1，并连接到下方的线圈I1 -------------------------------------( )-----------|V--- 将电机正转线圈连接到Q0，并连接到上方输出接口|VQ0 -------------------------------------( )-----------|V--- 将电机反转线圈连接到Q1，并连接到下方输出接口|V上述逻辑图中，按下正转按钮，正转按钮的线圈闭合，导通Q0，电机正转。

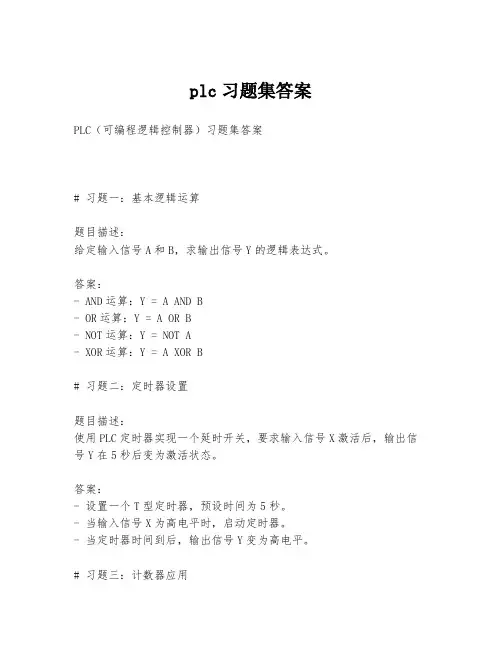

plc习题集答案PLC（可编程逻辑控制器）习题集答案# 习题一：基本逻辑运算题目描述：给定输入信号A和B，求输出信号Y的逻辑表达式。

答案：- AND运算：Y = A AND B- OR运算：Y = A OR B- NOT运算：Y = NOT A- XOR运算：Y = A XOR B# 习题二：定时器设置题目描述：使用PLC定时器实现一个延时开关，要求输入信号X激活后，输出信号Y在5秒后变为激活状态。

答案：- 设置一个T型定时器，预设时间为5秒。

- 当输入信号X为高电平时，启动定时器。

- 当定时器时间到后，输出信号Y变为高电平。

# 习题三：计数器应用题目描述：设计一个PLC程序，用于计数输入信号P的脉冲次数，当计数达到10次时，输出信号Q变为激活状态。

答案：- 使用C型计数器，设置计数上限为10。

- 每当输入信号P接收到一个脉冲，计数器增加1。

- 当计数器值达到10时，输出信号Q变为高电平。

# 习题四：顺序控制题目描述：设计一个PLC程序，实现以下顺序控制逻辑：首先启动电机M1，然后延时3秒后启动电机M2，最后延时2秒后同时停止M1和M2。

答案：- 使用顺序控制指令，首先设置启动M1的逻辑。

- 启动M1后，使用T型定时器设置3秒延时。

- 延时结束后，启动M2。

- 再次使用T型定时器设置2秒延时。

- 延时结束后，同时停止M1和M2。

# 习题五：数据传送与转换题目描述：将PLC内部寄存器D0中的数据传送到D1，并将其转换为BCD码存储在D2中。

答案：- 使用数据传送指令将D0中的数据传送到D1。

- 使用BCD码转换指令将D1中的数据转换为BCD码。

- 将转换后的BCD码存储在D2中。

以上是针对不同类型PLC习题的示例答案。

在实际应用中，具体的指令和程序可能会根据所使用的PLC型号和编程软件有所不同。

建议结合具体的PLC手册和编程指南进行编程实践。

plc学习练习题1. 开关练习题假设我们有一个基于PLC控制的机械系统。

这个系统上有一个输入信号I1，代表开关的状态，"1"表示开启，"0"表示关闭。

我们需要使用PLC编程来实现以下功能：- 当开关从关闭状态变为开启状态时，输出信号Q1应该立即变为高电平，持续5秒钟。

- 当开关从开启状态变为关闭状态时，输出信号Q1应该立即变为低电平，持续3秒钟。

2. 计数器练习题假设我们需要设计一个PLC程序来实现一个简单的计数器功能。

我们有一个输入信号I1，每当I1的状态由低电平变为高电平时，计数器C1的值应该加1。

同时，我们设定一个上限值，当计数器的值达到上限时，输出信号Q1应该变为高电平，表示计数已满。

3. 定时器练习题假设我们有一个基于PLC的温控系统，需要控制加热器的工作时间和停止时间。

我们可以使用两个定时器来实现这个功能： - 定时器T1: 当输入信号I1的状态由低电平变为高电平时，启动定时器T1并开始计时。

当定时器T1的时间累积到10秒时，输出信号Q1应该变为高电平，表示加热器需要停止工作。

- 定时器T2: 当输入信号I1的状态由高电平变为低电平时，启动定时器T2并开始计时。

当定时器T2的时间累积到5秒时，输出信号Q1应该变为低电平，表示加热器需要重新开始工作。

4. 条件语句练习题假设我们使用PLC控制一个流水线系统，其中有两个传感器，分别代表物料A和物料B。

我们需要设计一个PLC程序来实现以下功能： - 当传感器A和传感器B同时被触发时，输出信号Q1应该变为高电平，表示流水线正常运行。

- 当传感器A触发但传感器B未触发时，输出信号Q1应该变为低电平，表示流水线需要暂停。

- 当传感器B触发但传感器A未触发时，输出信号Q1应该变为低电平，表示流水线需要暂停。

以上是一些PLC学习练习题，通过完成这些练习题，我们可以加深对PLC编程的理解和掌握。

当然，实际应用中的PLC编程问题可能更为复杂，需要根据具体的场景和要求进行设计和调试。

plc练习题库PLC（Programmable Logic Controller），即可编程逻辑控制器，是一种常用于工业自动化控制系统中的数字化电子设备。

通过编程控制，PLC可以实现对工业过程的监测、控制和调节，提高自动化程度，增加生产效率。

为了帮助大家更好地了解PLC和提升相关技能，以下是一些PLC练习题，供大家进行实践和学习。

题目一：PLC基础知识1. 简述PLC的定义和工作原理。

2. 列举PLC的应用领域，并选择一个应用领域进行详细介绍。

3. 描述PLC的基本组成部分和主要功能。

题目二：PLC编程语言1. 提供一个简单的PLC编程实例，实现一个灯的开关控制。

2. 介绍PLC编程语言中的LD（Ladder Diagram）图形语言和FBD （Function Block Diagram）图形语言，并比较二者的特点和适用场景。

3. 解释ST（Structured Text）语言的概念及其在PLC编程中的应用。

题目三：PLC输入输出模块1. 说明PLC输入输出模块的作用和分类。

2. 假设有一个需要控制的系统，需要16个输入和8个输出，选择合适的PLC输入输出模块，并解释你的选择。

3. 分析并解释PLC输入输出模块中常见的数字量和模拟量输入输出的特点和区别。

题目四：PLC程序设计与调试1. 分析PLC程序设计的步骤和注意事项。

2. 提供一个具体的PLC程序设计案例，并解释每个步骤的实现过程。

3. 阐述PLC程序调试的方法和技巧，以及常见的故障排除手段。

题目五：PLC网络通信1. 解释PLC网络通信的作用和意义。

2. 比较以太网和Modbus通信协议在PLC网络通信中的应用优势。

3. 说明PLC网络通信中常见的通信故障和解决方法。

题目六：PLC安全性与可靠性1. 讨论PLC系统中安全性的重要性，并提供几种提高PLC系统安全性的措施。

2. 解释PLC系统中的备份（Redundancy）技术及其应用。

3. 分析PLC系统中的故障检测、故障恢复和故障预防方法。

1、按起动按钮，接触器KM工作15秒钟，KM停止。

2、按起动按钮，延时15秒钟接触器KM才工作，按停止按钮KM方可停止。

3、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作；按停止按钮KM2方可停止。

4、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；按停止按钮使任意在运行的接触器停止。

5、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，延时15秒钟后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；这样反复循环3次后停止；按停止按钮使任意在运行的接触器停止。

6、启动按钮X1，停止按钮X2，输出Y0的单回路控制程序。

7、编写一个M0=1后，延时15秒接通Y2，M0从1变0，延时18秒断开Y2。

8、用一个输入点（X3），控制一盏灯（Y1）。

按3次灯亮，按3次灯灭。

9、正反转程序。

正转启动：X10，反转启动：X11，停止按钮：X12；正向接触器Y3，反向接触器：Y4。

10、星-三角启动程序。

启动按钮：X13，停止按钮：X14。

主接触器：Y5，星：Y6，三角：Y7。

11、编写双联开关的程序。

开关，X4，X5；灯Y112、设计一个按钮控制正反转的程序，即按一下正转，再按一下反转。

13题、1、按X002，Y001点亮，延时5秒钟后Y002点亮，Y001熄灭。

2、在Y002亮的前提下，延时10秒钟后按X003三次后，Y003点亮，Y002关闭。

3、在上面按X003最后一次，Y002灯关闭的同时，计数器开始按每秒1次计数，且每秒Y004闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。

14、设计一个单按钮控制两台电动机顺序启动的程序，即按一下电动机M1启动，再按一下电动机M2启动；当按下停止按钮时，两台电动机同时停止。

1、熟悉软件的使用方法，把自锁、正反转、星三角等几个图纸转为PLC程序输入电脑并验证。

2、点动：按I0.0，Q0.0得电，松开I0.0，Q0.0失电（两种方法）3、自锁：按I0.0，Q0.0得电并自锁。

按I0.1，Q0.0失电。

（两种方法）4、点动自锁混合：按I0.0，电机自锁，按I0.1，电机停止，按I0.2，电机点动。

5、启动，三个灯同时亮，停止，三个灯同时灭。

三个灯可以各自点动。

6、正反转：按I0.0，正转。

按I0.1，反转。

按I0.2，停转。

7、延时接通：按I0.0，5秒后电机转。

按I0.1，电机停。

8、延时停止：按I0.0，电机转，按I0.1，5秒后电机停。

9、延时接通并延时停止：启动，5秒后电机转。

停止，5秒后电机停。

10、延时正反转：按I0.0，切断反转，5秒后正传。

按I0.1，切断正传，5秒后反转。

按I0.2，电机停。

11、星三角：启动，电机星型启动，5秒后转为三角形运行。

停止，立刻停止。

12、四个流水灯：启动，Q0.0到Q0.3依次顺序点亮，每一个亮1秒钟，如此循环。

随时可以停止。

注意：任何时间再按启动按钮，都不能打乱循环。

13、震荡电路：启动，Q0.0亮1秒，灭1秒然后再亮，如此循环。

按停止按钮，立刻停止。

14、震荡电路：启动，Q0.0灭1秒，亮1秒然后再灭1秒，如此循环。

15、启动，灯闪5秒变为常亮。

16、启动，灯亮5秒，闪5秒，然后循环。

17、顺启逆停：启动，A电机启动，1秒后，B电机也启动。

停止，B电机先停，1秒后，A电机也停。

18、顺启逆停：把上述要求改为4台电机，至少两种方法。

19、用置位、复位指令编写流水灯和顺启逆停。

plc基础知识试题（附答案）一、单项选择（20分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A3、二进制数1011101等于十进制数的（）A、92B、93C、94D、954、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B5、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C6、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C7、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B8、定时器得电后，它的常开触点如何动作？A、常开触点闭合B、常开触点断开C、在程序中设定D、不动作正确答案：A9、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C10、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D11、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C12、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B13、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B正确答案：B14、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A15、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B16、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C17、定时器T0 ,它的参数是是T0k20，定时的时间是多少？A、20sB、2sC、200sD、根据选择的定时器的类型而定18、定时器T0 ,它的参数是是T0k20，定时的时间是多少？A、20sB、2sC、200sD、根据选择的定时器的类型而定19、定时器T0，定时时间是10s，那么参数是多少？A、10B、20C、200D、根据选择的定时器的类型而定20、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D二（一）．控制要求1.隔灯闪烁：L1亮1秒后灭，接着L2亮1秒后灭，接着L3亮1秒后灭，接着L4亮1秒后灭，接着L5、L9亮1秒后灭，接着L6、L10亮1秒后灭，接着L7、L11亮1秒后灭，接着L8、L12亮1秒后灭，L1亮1秒后灭。

一、简单编程题（每题6分，5×6=30分）1．用三个按钮（I0.0、I0.1、I0.3）控制一盏灯Q0.0，当三个开关全通，或者全断时灯亮，其它情况灯灭。

（使用比较指令）2．单按钮单路输出控制。

要求：使用一个按钮控制一盏灯，实现奇数次按下灯亮，偶数次按下灯灭。

输入信号I0.0，输出信号Q0.0。

3．单按钮双路单双通控制。

要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭。

按钮信号I0.0，第一盏灯信号Q0.0，第二盏灯信号Q0.2。

4．六盏灯单通循环控制。

要求：按下启动信号I0.0，六盏灯（Q0.0~~~Q0.5）依次循环显示，每盏灯亮1秒时间。

按下停车信号I0.1，灯全灭。

5、分别用置位、复位指令和传送指令实现当按下启动按钮I0.0时Q0.0～Q0.7导通，按下停止按钮I0.1时Q0.0～Q0.7截止。

6、编程实现当按下启动按钮I0.0时Q0.0～Q0.7中奇数导通，松开按钮I0.0时Q0.0～Q0.7中偶数导通（奇数不导通），按下停止按钮I0.1时Q0.0～Q0.7截止。

7、设计一个周期为5 s、占空比为50%的方波输出信号。

8、编程实现当按下启动按钮I0.0时八只彩灯（Q0.0～Q0.7）间隔1s被循环从右往左点亮，按下停止按钮I0.1时八只彩灯全灭的程序。

9、根据下列时序图设计梯形图程序。

二、设计题（每题10分,40×3=40分）1.设计单按钮双路单双通控制程序。

要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭。

按钮信号I0.0，第一盏灯信号Q0.0，第二盏灯信号Q0.2。

2．按下启动按钮I0.0时，第1台电动机M1（Q0.0）启动；运行4s后，第2台电动机M2（Q0.1）启动，第1台电动机M1停止；M2运行5s后，第3台电动机M3（Q0.2）启动，第2台电动机M2停止；6s后第1台电动机M1又开始启动，循环这个过程3次。
