任务一 双手控制法车成形面和修光

第三章车套类工件第四章车圆锥第五章车成形面和研磨一，名词解释1.锥度：圆锥大、小端直径之差与长度之比。

2.成形面：有些机器零件表面的轴向剖面呈曲线形，具有这些特征的表面叫成形面。

二，填空1．镗孔的关键技术有解决内孔车刀的刚性和排屑问题。

2．麻花钻工作部分由切削部分和导向部分组成。

3．铰刀最易磨损的部位是切削部分和修光部分的交界处。

4．套类工件在加工时保证位置公差常用的安装方法有在一次装夹中完成加工，以外圆为基准安装方法，以内孔为基准安装方法。

5、解决内孔车刀刚性的两项措施尽量增加刀柄的截面积，尽可能缩短刀柄的伸出长度。

6．麻花钻刃磨后须达到以下两个要求，即保证顶角和后角的大小适当，保证两条主切削刃必须对称，并使横刃斜角为55º。

7．车圆锥时，当车刀刀尖高于工件中心会产生双曲线误差。

8．莫氏圆锥分成七个号码即0、1、2、3、4、5、6 ，其中最小的是0 号，最大的是 6 号9．成形刀的种类有整体式普通成形刀，棱形成形刀，圆形成形车刀。

10．车成形面的方法双手控制法，成形法，仿形法，专用工具法。

三、判断题1．车削阶台轴或盲孔时，车刀主偏角小于90º。

（×）2．铰孔可以修正孔的直线度。

（×）3．麻花钻的横刃斜角一般为118º。

（×）4．铰孔可能修正孔的直线度。

（O）5．铰削铸铁工件时，应采用煤油作切削液。

（O）6．普通麻花钻外缘处的前角最小，中心处最大（×）7．普通麻花钻的前角外缘外大，中心处小，后角外缘处小，中心处大。

（O）8．检验圆锥精度时，只要尺寸精度，形位精度及表面粗糙度符合设计要求该零件就合格。

（×）9．用锥形套锥规涂色检验锥体时，发现小端部分显示剂擦去，大端部分未擦去，说明锥体的圆锥半角小了。

（O）四，选择1．批量加工Φ3003.0的内孔，应选用的量具是 B 。

A游标卡尺B塞规C内径千分尺2.车削阶台轴或盲孔时，车刀主偏角必须 A 。

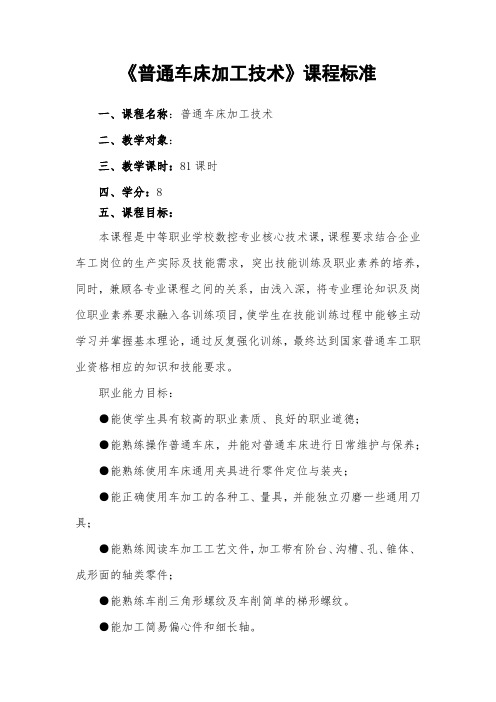

《普通车床加工技术》课程标准一、课程名称：普通车床加工技术二、教学对象：三、教学课时：81课时四、学分：8五、课程目标：本课程是中等职业学校数控专业核心技术课，课程要求结合企业车工岗位的生产实际及技能需求，突出技能训练及职业素养的培养，同时，兼顾各专业课程之间的关系，由浅入深，将专业理论知识及岗位职业素养要求融入各训练项目，使学生在技能训练过程中能够主动学习并掌握基本理论，通过反复强化训练，最终达到国家普通车工职业资格相应的知识和技能要求。

职业能力目标：●能使学生具有较高的职业素质、良好的职业道德；●能熟练操作普通车床，并能对普通车床进行日常维护与保养；●能熟练使用车床通用夹具进行零件定位与装夹；●能正确使用车加工的各种工、量具，并能独立刃磨一些通用刀具；●能熟练阅读车加工工艺文件，加工带有阶台、沟槽、孔、锥体、成形面的轴类零件；●能熟练车削三角形螺纹及车削简单的梯形螺纹。

●能加工简易偏心件和细长轴。

六、设计思路本课程在“二一四”课程模式指导下，顺应“教育与产业、学校与企业、专业设置与职业岗位、教材内容与职业标准、教学过程与企业生产过程”相对接的教学改革要求，采用“工作过程系统化”为导向，以“任务驱动、行动导向”为指导思想，利用项目载体来承载和组织教学内容，知识围绕项目载体搭建，技能围绕项目载体实施。

设置了任务书—知识链接—工作单—课后反馈环节。

另外在情感态度和一般能力方面得到充分发展，包括遵守纪律、吃苦耐劳等个人意志品质的培养。

七、标准内容纲要：项目一认识普通车床 4课时教学目标：1.熟记车床各部件的名称及其作用；2.熟记车床安全操作规程；3.熟练掌握车床各操纵手柄的作用及操纵方法；4.能正确查阅机床型号。

（一）工作任务1.车床基本部件的了解；2.机床基本代号的查阅；3.车床变速、进给箱及溜板箱的熟练操作。

（二）理论知识1.CDS6132车床的组成及其作用。

教学案例五车成形面知识目标⒈学会成型面加工工艺；⒉学会计算成型面加工的余量计算；⒊掌握成型面加工原理；技能目标⒈掌握成型面加工的机床调整方法；⒉掌握成型面加工的操作技巧；⒊掌握成型面的检测方法。

任务描述成型面，如图5-1所示，毛坯尺寸： 30×100mm，材料：45#钢，分析零件加工工艺，编写工艺卡，加工该零件。

图5-1成型面任务分析如图5-1所示，成型面材料为45钢，毛坯尺寸为 30×100mm，通过分析零件图尺寸，计算粗加工及精加工余量。

加工时，注意保证零件的同轴度。

知识准备⒈、基本原理双手控制法车成形面是成形面车削的基本方法。

1、双手控制法车成形面使用双手控制中、小滑板或者是控制中滑板与床鞍的合成运动，使刀尖的运动轨迹与零件表面素线（曲线）重合，已达到车成形面的目的。

在实际生产中由于用双手控制中、小滑板合成运动的劳动强度大，而且操作也不方便，故常采用的是用右手操纵中滑板实现刀具的横向运动（应由外向内进给）；左手操纵床鞍实现刀具的纵向运动（应由工件高处向低处进给），通过这两个方向运动的合成来车削成形面。

图5-2双手控制法注意事项：⑴、本案例加工零件加工时成型面加工需要两手同时动作，控制机床实现不同方向的合成运动。

⑵、需要二次装夹，并且分为粗精加工工序，加工时要留出足够的余量。

车削成形面时要分工步进行，。

⑶、摇手柄一般用操纵中滑板(横向运动)和床鞍(纵向运动)控制实现车削。

⑷、砂布抛光。

2.成型面的车削方法成型面的车削方法，见表5－1，成型面车刀刃口是圆弧形，刀尖角α=180°。

表17－2成型面的车削方法车削方法具体要求粗车时，保证φ24、φ16、φ10及槽的尺寸，并留有精车余量。

定出R48mm和R40mm的圆弧中心位置，尺寸为49mm与17.5mm。

用小圆头车刀车φ12.5mm的定位槽。

φ16mm外圆的右端面量起，长等于5mm处并在,φ12.5mm定位槽处左右方向车出R40mm圆弧面。

课程标准——《车削加工技术与技能》课一、课程概述机械加工技术专业《车削加工技术与技能》课程标准1.课程基本信息课程名称：车削加工技术与技能课程代码：B0201教学单位：龙里县中等职业学校制定时间：2019年10月31日课程学分：9 课程学时：180课程类型：专业核心课专业代码：051200授课对象：二年级学生先修课程：《机械制图》、《极限配合与技术测量》、《机械基础》、《金属加工》后续课程：《铣削加工技术与技能》、《数控车削加工技术与技能》、《数控铣削加工技术与技能》2. 课程概述本门课程是中等职业学校机械加工专业学生的一门必修专业技能课程，是一门将理论转化为实践的课程。

通过本课程的学习，使学生掌握初级车工工艺与操作的基本知识和基本技能，培养学生应用相关知识解决车床加工实际问题的能力，为学生的职业生涯发展和终身学习奠定牢固的基础。

本课程主要学习阶梯轴、孔类零件、锥体零件、螺纹及蜗杆、细长轴和薄璧零件、矩形和非整圆孔零件、成形面、偏心件的加工方法及车床设备维护、保养的知识。

使学生掌握安全技术操作规程，掌握常用刀具的选择及刃磨方法，掌握车削加工中的常用计算，掌握切削用量及定位基准的选择方法，掌握车床通用夹具的结构原理和安装方法，了解本专业的新工艺、新技术及提高质量和劳动生产率的途径，具备操作车床加工的能力，培养吃苦耐劳的精神，养成安全操作、文明生产的职业习惯。

二、本课程的能力标准（选自专业计划的能力表）合格完成本课程学习后，学生应当具有以下知识目标、操作技能和职业素养：1.素质目标（1）.具有吃苦耐劳的职业素养，养成良好的工作习惯；（2）.培养文明生产、安全生产、节约生产，保护好环境的意识；（3）.团队合作精神，与小组成员协作、沟通能力。

2. 知识目标（1）.熟悉车床C6136A型的应用范围，主要部件及功能、传动过程等；（2）．了解车刀的种类、结构特点、用途；（3）．了解切削液的种类、特点、作用；（4）．掌握常用的工、夹、量具的作用；（5）．掌握生产的具体要求，刃磨刀具的注意事项，做到安全文明生产。

教案13教学步骤·导入新课学习本课程主要做到重视实践知识，善于抓住问题的本质，善于比较，要建立正确的空间概念·教学过程及内容一、圆锥的基本参数及尺寸计算1 圆锥的旗本参数1）最大圆锥直径D称为大端直径2）最小圆锥直径d小端直径3）圆锥长度L:D与d之间的轴向距离4）锥度C：C=（D-d）/L5）圆锥半角是在通过圆锥轴线的截面内两条素线间的夹角tgd/2=(D-d)/2L=c/22圆锥基本参数的计算tg：磨床主轴圆锥。

已知锥度C=1:5最大圆锥直径D=45mm圆锥长度C=50mm，求最小圆锥直径d解：由C=（D-d）/L得d=D-cl=35mm㈡标准工具圆锥常用标准工具圆锥由莫氏圆锥和米制圆锥两种。

其中米制圆锥：4,6，80,100,120,160,200等几种它们的号码是指最大圆锥直径，而锥度固定不变，即C=1：20车圆锥的方法及其各自的特点一，角度和锥度1.用游标万能角度尺测量1）结构2）读书方法3）测量方法2.用角度样板检测3.用正弦规测量4.用途色法检测二．圆锥线性尺寸的检测1.用卡钳和分尺测量2.用圆锥量规检测三．圆锥面的车削质量分析车圆锥时，虽经多次调整小滑板或靠模板的角度，但仍不能找正；再用圆锥套规检验外圆锥时，发现两端的显示剂被擦去，中间不接触，或相反。

出现以上两种情况是车刀刀尖没有严格对准工件轴线而造成的双曲线误差所致，因此，车锥面时，一定要使车刀刀尖严格对准工件轴线。

·板书设计·作业·总结扩展培养学以致用，理论联系实际的工作作风教案14教学步骤·导入新课学习本课程主要做到重视实践知识，善于抓住问题的本质，善于比较，要建立正确的空间概念·教学过程及内容圆锥的检测方法一．双手控制法1．车削方法2．形状部分长度L的计算式中：L—球状部分长度D—圆球直径二．成型法：用成型刀加工1．成型刀的种类1）整体式成型刀2）菱形成型刀3）圆轮成型刀2．成型法车削的注意事项三．仿形法1尾座靠模仿形法2．靠模板仿形法四．用专用工具车成形面1．利用圆筒形刀具这车球面内孔2.用铰链推杆车成形面3.用蜗杆副车成形面五．成形面的车削质量分析·板书设计·作业安装钻头、铰刀等刀具进行孔加工·总结扩展培养学以致用，理论联系实际的工作作风教案15教学步骤·导入新课学习本课程主要做到重视实践知识，善于抓住问题的本质，善于比较，要建立正确的空间概念·教学过程及内容刀架它是用来装夹车刀，并可作纵向、横向及斜向运动。

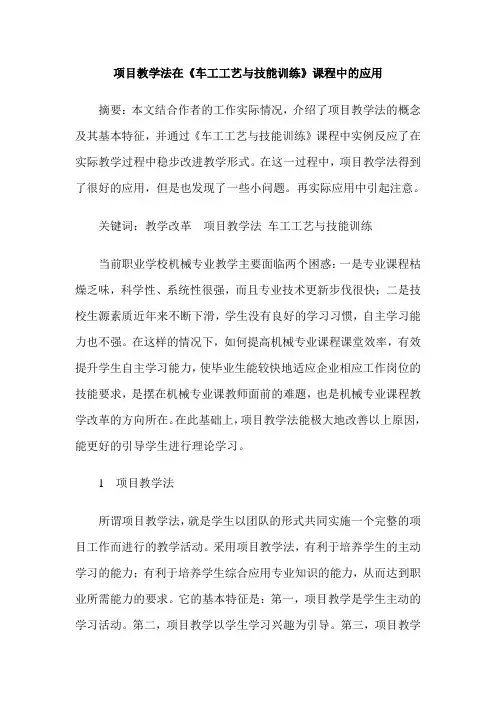

项目教学法在《车工工艺与技能训练》课程中的应用摘要：本文结合作者的工作实际情况，介绍了项目教学法的概念及其基本特征，并通过《车工工艺与技能训练》课程中实例反应了在实际教学过程中稳步改进教学形式。

在这一过程中，项目教学法得到了很好的应用，但是也发现了一些小问题。

再实际应用中引起注意。

关键词：教学改革项目教学法车工工艺与技能训练当前职业学校机械专业教学主要面临两个困惑：一是专业课程枯燥乏味，科学性、系统性很强，而且专业技术更新步伐很快；二是技校生源素质近年来不断下滑，学生没有良好的学习习惯，自主学习能力也不强。

在这样的情况下，如何提高机械专业课程课堂效率，有效提升学生自主学习能力，使毕业生能较快地适应企业相应工作岗位的技能要求，是摆在机械专业课教师面前的难题，也是机械专业课程教学改革的方向所在。

在此基础上，项目教学法能极大地改善以上原因，能更好的引导学生进行理论学习。

1 项目教学法所谓项目教学法，就是学生以团队的形式共同实施一个完整的项目工作而进行的教学活动。

采用项目教学法，有利于培养学生的主动学习的能力；有利于培养学生综合应用专业知识的能力，从而达到职业所需能力的要求。

它的基本特征是：第一，项目教学是学生主动的学习活动。

第二，项目教学以学生学习兴趣为引导。

第三，项目教学的学习要求学生从一开始就参与到教学过程的设计、实施和评价之中。

项目教学法主要按照五个教学阶段进行：布置任务、制定计划、实施过程、检查评价、归档或应用。

在项目教学中，学习过程成为一个人人参与的创造实践活动，注重的不是最终的结果，而是完成项目的过程。

学生在项目实践过程中，理解和把握课程要求的知识和技能，体验创新的乐趣，培养学生分析问题和解决问题的能力。

项目教学法的学生在学习过程中经历了“不会→认识→熟练→巩固→提高”的过程。

由此可见，项目教学法在进度控制上遵循知识的连续性，学生学习有张有弛，符合学生生理和心理特点以及认识规律。

这样学生学得快，学得牢，其教学容量也远远超出了传统教学在同等时间内的知识量，这种教学方法重视实践和实训教学环节，突出“做中学、做中教”的职业教育教学特色的精神。

车工工艺与技能训练学后测评参考答案项目1 车床简介任务一 认识车床1．答：车床主运动是指工件的旋转运动；车床进给运动是指刀具的移动。

2．答：纵向进给运动是指刀具的移动与工件旋转轴线平行；横向进给运动是指刀具的移动与工件旋转轴线垂直。

3．答：车床的种类有卧式车床、落地车床、立式车床、转塔车床、单轴自动车床等。

4．答：专门化的车床有凸轮轴车床、曲轴车床、铲齿车床等。

任务二 认识卧式车床1．答：卧式车床可用于加工各类轴类、套类和盘类零件等，包括外圆柱面、端面、沟槽、圆锥面、钻中心孔、钻孔、铰孔、内圆柱面（内孔）、螺纹、成形面、滚花。

2．答：CA6140 型卧式车床的主要部件有：（1）床身。

功用：是用来安装车床的各个主要部件并使它们在工作时保持准确的相对位置。

（2）主轴箱。

功用：是将电动机输出的回转运动传递给主轴，再通过装在主轴上夹具盘带动工件回转，实现主运动。

（3）进给箱。

功用：是将主轴通过挂轮箱传递来的回转运动传给光杠或丝杠。

（4）溜板箱。

功用：是将光杠或丝杠的回转运动变为床鞍或中滑板及刀具的进给运动。

（5）刀架。

功用：是装夹车刀并使车刀作纵向、横向或斜向运动。

（6）尾座。

功用：是用顶尖支承工件，或安装钻头等孔加工刀具进行加工。

（7）挂轮箱。

功用：配换不同齿数的挂轮(齿轮)，可改变进给量或车螺纹时的螺距(或导程)。

3．答：两顶尖装夹工件时需要用到前后顶尖和鸡心夹头等附件。

项目2 车刀1．答：刀头一般有前刀面、主后刀面、副后刀面、主切削刃、副切削刃和刀尖组成。

2．答：车刀的主要角度有：（1）前角（γ0）：其主要作用是使刀刃锋利，便于切削。

（2）后角（α0）：其主要作用是减小车削时主后刀面与工件的摩擦。

（3）主偏角（Kr ）：其主要作用是可改变主切削刃、增加切削刃的长度，影响径向切削力的大小以及刀具使用寿命。

（4）副偏角（r ' ）：其主要作用是减小副切削刃与已加工表面之间的摩擦，以改善已加工表面的精糙度。

ID Question ItemA ItemB1用靠模法车成形表面一般适合于单件生产小批生产2中拖板可带动车刀沿大拖板上导轨做纵向移动横向移动3百分尺可以用来测量运动中的工件尺寸。

对错4在数控程序中G代码表示：机床的动作类型机床的辅助动作和状态5百分表可以测出尺寸的绝对数值。

对错6立式车床适合加工轴类零件套类零件7将数控程序中M代码，表示：机床的动作类型机床的辅助动作和状态8前角较小的车刀适用于精车半精车9安装车刀时，车刀下面的垫片应尽可能用多的薄垫片少量的厚垫片10中心架和跟刀架主要用于复杂零件的车削细长轴的车削11用一般机床加工能保证形位公差要求，在图样上不必标出。

对错12IT12～IT18是未注公差尺寸的公差等级。

对错13在数控程序中F代码，表示：机床的动作类型机床的辅助动作和状态14用四爪卡盘安装工件时必须先找正、夹紧，才能进行加工。

对错15W18Cr4V是一种常用高速钢牌号。

对错16在尺寸精度的的标准公差等级中IT18公差值最大，精度最低。

对错17在数控程序中S代码，表示：机床的动作类型机床的辅助动作和状态18中心孔是轴类工件用顶尖安装时的定位基准面，在切削加工中作用不大。

对错19切削加工时进给量就是进给速度。

对错20车床能够自动定心的夹具是四爪卡盘三爪卡盘21车床的种类很多，其中应用最广的是立式车床卧式车床22车床变速箱内主轴变速由（ ）实现。

齿轮链轮23在车床上安装工件时必须使被加工表面的轴线与车床主轴轴线重合。

对错24如果在刀具安装中，刀具高于机床主轴的轴线，则刀具的后角会：增大减小25测量Φ25±0.03mm的外圆尺寸时，应选用下列哪一种量具钢尺百分尺武汉工程大学金工实习车工26刃磨硬质合金钢车刀时，发热后应该在水中冷却在空气中冷却27切削速度就是机床的转速。

对错28用成形刀可以加工所有的成形表面。

对错29切削加工时主运动必须有，但只能有一个。

对错30在立式数控铣床坐标系中，Z轴是：与主轴平行的方向与主轴垂直的方向31数控系统传递信息的语言称为：程序程序编制32用车削方法加工端面，主要适用于轴、套、盘、环类零件的面窄长的平面33数控机床闭环系统的特点是：定位精度高，多用于高精度机床多用精度要求不太高的中小型机床34宽刀法车圆锥面是利用与工作轴线成锥面斜角α的平直切削刃直接车成锥面的。

教学案例十一研磨和抛光知识目标⒈学会研磨工艺；⒉学会抛光工艺；技能目标⒈掌握研磨方法；⒉掌握抛光方法；⒊能研磨工件；⒋能抛光工件。

任务描述手柄，如图11-1所示，材料：45#钢，分析零件加工工艺，编写工艺卡，加工该零件。

图11-1手柄任务分析如图11-1所示，手柄材料为45钢，加工时，注意保证零件的表面研磨和抛光均匀。

知识准备⒈研磨研磨可以改善工件的形状误差，获得很高的精度，同时还可以得到极小的表面粗糙度值。

在车床上常用手工研磨和机动研磨组合的方法对工件的内、外圆表面进行研磨。

⑴研磨工具的材料研具材料应比工件材质软，且组织要均匀，最好有微小的针孔，以使研磨剂嵌入研具作表面，提高研磨质量。

研具材料本身又要求较好的耐磨性，以使研具尺寸、形状稳定，从而保证研磨后工件的尺寸和几何形状精度。

常用的研具有以下几种：①灰铸铁。

灰铸铁是较理想、最常用的研具材料，适用于研磨各种淬火钢工件。

②铸造铝合金。

一般用于研磨铜料等工件。

③硬木材。

用于研磨软金属。

④轴承合金（巴氏合金）。

常用于软金属的精研磨。

⑵研磨剂研磨剂由磨料、研磨液及辅料混合而成。

①磨料。

一般磨料有以下几种，见表11-1。

表11-1常见磨料特点及适用场合目前工厂常用的是氧化铝和碳化硅两种微粉磨料。

这种磨料的粒度号用W+阿拉伯数字表示。

其中W表示微粉，阿拉伯数字代表磨粒的最大尺寸。

例如W14表示磨粒尺寸为10～14μm的微粉原料。

②研磨液。

光有磨料不能进行研磨，还必须加配研磨液和辅助材料：常用的研磨液为10号机油、煤油和锭子油。

加配研磨液是为了使微粉能均匀地分布在研具表面，同时还可起冷却和润滑作用。

③辅助材料。

加配辅助材料的目的是使工件表面形成氧化膜，以加速研磨过程。

所以辅助材料必须采用黏度大和氧化作用强的物质，混合脂则能满足此要求。

常用的辅助材料有硬脂酸、油酸、脂肪酸和工业甘油等。

为了方便，一般工厂都是在微粉中加入油酸、混合脂（或黄油、凡士林）以及少量煤油配置而成研磨膏。
