$4--4 车削成形面

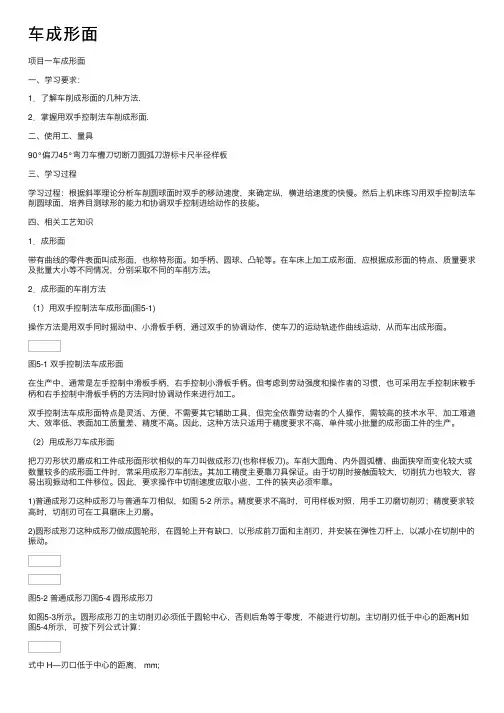

车成形⾯项⽬⼀车成形⾯⼀、学习要求：1．了解车削成形⾯的⼏种⽅法.2．掌握⽤双⼿控制法车削成形⾯.⼆、使⽤⼯、量具90°偏⼑45°弯⼑车槽⼑切断⼑圆弧⼑游标卡尺半径样板三、学习过程学习过程：根据斜率理论分析车削圆球⾯时双⼿的移动速度，来确定纵，横进给速度的快慢。

然后上机床练习⽤双⼿控制法车削圆球⾯，培养⽬测球形的能⼒和协调双⼿控制进给动作的技能。

四、相关⼯艺知识1．成形⾯带有曲线的零件表⾯叫成形⾯，也称特形⾯。

如⼿柄、圆球、凸轮等。

在车床上加⼯成形⾯，应根据成形⾯的特点、质量要求及批量⼤⼩等不同情况，分别采取不同的车削⽅法。

2．成形⾯的车削⽅法（1）⽤双⼿控制法车成形⾯(图5-1)操作⽅法是⽤双⼿同时摇动中、⼩滑板⼿柄，通过双⼿的协调动作，使车⼑的运动轨迹作曲线运动，从⽽车出成形⾯。

图5-1 双⼿控制法车成形⾯在⽣产中，通常是左⼿控制中滑板⼿柄，右⼿控制⼩滑板⼿柄。

但考虑到劳动强度和操作者的习惯，也可采⽤左⼿控制床鞍⼿柄和右⼿控制中滑板⼿柄的⽅法同时协调动作来进⾏加⼯。

双⼿控制法车成形⾯特点是灵活、⽅便，不需要其它辅助⼯具，但完全依靠劳动者的个⼈操作，需较⾼的技术⽔平，加⼯难道⼤、效率低、表⾯加⼯质量差、精度不⾼。

因此，这种⽅法只适⽤于精度要求不⾼，单件或⼩批量的成形⾯⼯件的⽣产。

（2）⽤成形⼑车成形⾯把⼑刃形状刃磨成和⼯件成形⾯形状相似的车⼑叫做成形⼑(也称样板⼑)。

车削⼤圆⾓、内外圆弧槽、曲⾯狭窄⽽变化较⼤或数量较多的成形⾯⼯件时，常采⽤成形⼑车削法。

其加⼯精度主要靠⼑具保证。

由于切削时接触⾯较⼤，切削抗⼒也较⼤，容易出现振动和⼯件移位。

因此，要求操作中切削速度应取⼩些，⼯件的装夹必须牢靠。

1)普通成形⼑这种成形⼑与普通车⼑相似，如图 5-2 所⽰。

精度要求不⾼时，可⽤样板对照，⽤⼿⼯刃磨切削刃；精度要求较⾼时，切削刃可在⼯具磨床上刃磨。

2)圆形成形⼑这种成形⼑做成圆轮形，在圆轮上开有缺⼝，以形成前⼑⾯和主削刃，并安装在弹性⼑杆上，以减⼩在切削中的振动。

车削成形面的加工方法一、概述车削成形面是机械加工中常用的一种方法，它可以通过旋转工件和刀具，来切削掉工件表面的材料，以达到所需形状和精度的目的。

本文将介绍车削成形面的加工方法。

二、设备准备车削成形面需要使用车床等设备，因此在进行加工之前需要做好以下准备：1.检查车床的各项参数是否符合要求，如主轴转速、进给速度、刀具夹持方式等。

2.安装好所需的刀具，并检查其磨损情况和刀尖是否正常。

3.确定好所需加工材料，并进行必要的预处理（如去除氧化层等）。

三、加工步骤1.确定加工方向和位置首先需要确定所需加工面的位置和方向。

在车床上设置好零点，并根据设计图纸或实际需要确定好加工起点和终点。

2.调整车床参数根据材料性质和所需精度，调整主轴转速、进给速度等参数。

同时根据刀具类型选择合适的夹持方式，并调整其位置和角度。

3.开始粗车将刀具靠近待加工面，在低速下进行粗车。

注意控制好进给速度和切削深度，以避免过度磨损刀具或损坏工件。

4.进行中间加工在粗车后，需要进行中间加工。

这一步可以根据实际需要选择多次进行，以逐步达到所需形状和精度。

在每次加工前需要根据实际情况调整好车床参数和刀具位置。

5.完成最终加工当达到所需形状和精度时，进行最终加工。

此时应根据设计图纸或实际需要调整好车床参数，并使用合适的刀具进行加工。

注意控制好进给速度和切削深度，以保证加工质量。

6.检查成品完成加工后，需要对成品进行检查。

主要包括形状、尺寸、表面质量等方面的检查。

如有问题需要及时处理。

四、注意事项1.安全第一：在使用车床等设备时要注意安全事项，如佩戴防护眼镜、手套等。

2.材料选择：不同材料对车削成形面的要求不同，在选择材料时应考虑其可机械性能和耐磨性等因素。

3.刀具选择：根据加工要求选择合适的刀具，并注意其磨损情况和刀尖是否正常。

4.车床参数调整：根据实际需要和材料性质调整车床参数，以保证加工质量。

5.加工顺序：在进行多次中间加工时，应根据实际需要选择合适的加工顺序，以达到最佳效果。

车成形面——双手控制法车圆球一、教学目的和要求1、让学生了解成形面和加工方法。

2、车削圆球的方法（主讲双手控制法）。

3、熟练掌握双手控制法车削成形面。

二、教学重难点双手控制法车削圆球三、教学用具CA6140车床、外圆车刀、木料四、相关工艺知识1、成形面——有些机器零件表面的轴向剖面图呈曲线形，如摇手柄、圆球手柄等。

具有这些特征的表面叫做成形面，也叫特形面。

2、双手控制法原理——双手控制法中、小滑板或者是控制中滑板与床鞍的合成运动，使刀尖的运动轨迹与零件的表面素线（曲线）重合，已达到车成形面的目的。

五、教学过程：（一）导入新课来到车间，我们一定要做到：安全文明生产（学生一起回答）安全为了生产，生产必须安全。

那么我们来到车间实习要注意那些是事项呢？（学生一起回答）大家掌握的都不错，我们来读一下有咱们同学自己编的安全文明生产歌。

学生齐读：工前检查少不了，首先劳保穿戴好。

开车之间多检查，空转一会有必要。

工件工具要牢固，开车扳手要去掉。

切削速度要合理，太快太猛不可要。

测量尺寸要停机，停车变速更合理。

清理杂物不用手，专用铁钩不能少。

一人一机细操作，异常故障及时找。

加工完毕下工件，关闭电源先要做。

工件工具清点到，东西样样摆放好。

程序步骤不能乱，精细操作安全保。

既然大家能做安全文明生产，那么我们这节课就能在车间里上课了。

大家学习也有一段时间了，对于安全文明生产的注意事项都掌握的很好，那么对于车床的操作掌握的怎么样的？（学生自行回答。

）下面我们要讲的内容就可以检验大家操作车床的熟练度。

今天我们要讲的课题就是——车成形面。

（二）讲授新课一、车成形面1、成形面的定义什么叫做成形面呢？为什么车成形面就能检验你操作车床的熟练度呢?下面我们来看一下成形面的定义。

有些机器零件表面的轴向剖面图呈曲线形，如摇手柄、圆球手柄等。

具有这些特征的表面叫做成形面，也叫特形面。

（板书）在生活、成产中有哪些例子呢？让学生举例回答。

2、车削成形面的方法了解了什么是成形面，那么该如何加工呢？在车床上加工成形面时，应根据工件的表面特征精度要求和批量大小采用不同的加工方法。
