《车工工艺学教案》第一章：车工工艺学概述1.1 课程简介介绍车工工艺学的基本概念、课程目标和教学内容。
1.2 车工工艺的意义和发展解释车工工艺在制造业中的重要性。
探讨车工工艺的历史发展及其现状。
1.3 车工基本术语和概念解释车工行业中常用的专业术语和概念。
第二章：车工工具和设备2.1 车刀的类型和用途介绍不同类型的车刀及其适用场合。
2.2 车床的构造和工作原理解析车床的主要部件及其功能。
阐述车床的工作原理。
2.3 车工夹具和量具介绍车工夹具的类型和作用。
讨论量具的选用和使用方法。
第三章：车工基本工艺3.1 车外圆和端面介绍车外圆和端面的基本工艺方法。
3.2 车内孔和倒角解析车内孔和倒角的车削工艺。
3.3 车螺纹和螺纹加工阐述车螺纹的工艺方法和注意事项。
第四章：复杂零件的车削工艺4.1 车削曲线和曲面介绍车削曲线和曲面的方法和技巧。
4.2 车削组合件和装配解析车削组合件的车削工艺和装配过程。
4.3 车削精度控制和质量评估讨论车削精度控制的方法和质量评估指标。
第五章：车工安全生产和环境保护5.1 车工安全操作规程介绍车工安全操作规程和注意事项。
5.2 车床事故预防和处理解析车床事故的原因和预防措施。
讨论车床事故的处理方法。
5.3 车工环境保护和职业健康阐述车工过程中环境保护的重要性。
讨论车工职业健康问题及其预防措施。
第六章：车工编程与自动化6.1 车工编程基础介绍车工编程的基本概念、方法和常用指令。
6.2 车工自动化的应用探讨车工自动化技术的应用领域和实例。
6.3 CNC车床编程与操作解析CNC车床编程的基本步骤和操作方法。
第七章：车工工艺实验与操作训练7.1 车工工艺实验的组织与实施阐述车工工艺实验的目的、内容和步骤。
7.2 车工操作训练的要求与评价讨论车工操作训练的要求和评价标准。
7.3 车工工艺实验案例分析第八章：车工工艺案例分析与创新8.1 车工工艺案例分析8.2 车工工艺改进与创新探讨车工工艺的改进方法和创新途径。
《车工工艺学教案》第一章：车工工艺概述1.1 车工工艺的定义与发展历程1.2 车工工艺的基本要素1.3 车工工艺的作用与地位第二章：车工工具与设备2.1 车工工具的分类与使用2.2 车床的构造与功能2.3 车床的安全操作规程第三章：车工基本技能3.1 车工的基本操作3.2 车外圆、内孔和端面3.3 车螺纹和螺母第四章：车工高级技能4.1 车复杂轴类零件4.2 车球形和圆锥形零件4.3 车非圆形零件第五章：车工工艺的优化与改进5.1 车工工艺的优化方法5.2 车工工艺的改进措施5.3 车工工艺的发展趋势第六章：车工工艺在实际生产中的应用6.1 车工工艺在机械制造中的应用6.2 车工工艺在汽车工业中的应用6.3 车工工艺在航空航天领域的应用第七章：车工工艺的质量和精度控制7.1 车工工艺质量控制的基本原理7.2 车工工艺精度控制的方法与技术7.3 车工工艺质量和精度控制的实践应用第八章：车工工艺的标准化和自动化8.1 车工工艺标准化的意义与作用8.2 车工工艺自动化的发展与现状8.3 车工工艺标准化和自动化的实施策略第九章：车工安全生产与环境保护9.1 车工安全生产的重要性9.2 车工安全生产的措施与方法9.3 车工环境保护的现状与对策第十章：车工工艺的未来发展趋势10.1 新材料在车工工艺中的应用10.2 新技术在车工工艺中的应用10.3 车工工艺发展的前景展望重点和难点解析一、车工工艺概述难点解析：理解车工工艺的内涵及其在制造业中的地位，掌握车工工艺的基本要素及其相互作用。
二、车工工具与设备难点解析：熟悉各种车工工具的用途及其正确使用方法，理解车床的复杂结构与基本功能，遵守车床操作的安全规程。
三、车工基本技能难点解析：掌握车工的基本操作步骤和技巧，精确加工外圆、内孔和端面，正确加工螺纹和螺母。
四、车工高级技能难点解析：处理复杂轴类零件的加工问题，掌握球形和圆锥形零件的加工技巧，应对非圆形零件的加工挑战。

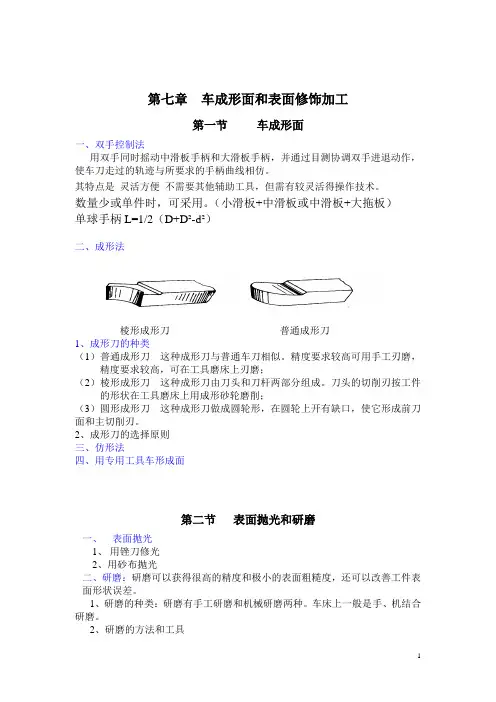

第七章车成形面和表面修饰加工第一节车成形面一、双手控制法用双手同时摇动中滑板手柄和大滑板手柄，并通过目测协调双手进退动作，使车刀走过的轨迹与所要求的手柄曲线相仿。
其特点是灵活方便不需要其他辅助工具，但需有较灵活得操作技术。
数量少或单件时，可采用。
（小滑板+中滑板或中滑板+大拖板）单球手柄L=1/2（D+D²-d²）二、成形法棱形成形刀普通成形刀1、成形刀的种类（1）普通成形刀这种成形刀与普通车刀相似。
精度要求较高可用手工刃磨，精度要求较高，可在工具磨床上刃磨；（2）棱形成形刀这种成形刀由刀头和刀杆两部分组成。
刀头的切削刃按工件的形状在工具磨床上用成形砂轮磨削；（3）圆形成形刀这种成形刀做成圆轮形，在圆轮上开有缺口，使它形成前刀面和主切削刃。
2、成形刀的选择原则三、仿形法四、用专用工具车形成面第二节表面抛光和研磨一、表面抛光1、用锉刀修光2、用砂布抛光二、研磨：研磨可以获得很高的精度和极小的表面粗糙度，还可以改善工件表面形状误差。
1、研磨的种类：研磨有手工研磨和机械研磨两种。
车床上一般是手、机结合研磨。
2、研磨的方法和工具研磨轴类工件的外圆时，可用铸铁做成研套，它的内径按工件尺寸配制。
3、研套的内表面轴向开有几条槽，研套的一面切开,借以调节尺寸。
用螺钉4、防止研套在研磨时产生转动，研套内涂研磨剂，金属夹箍1包在研套外圆上，用螺栓5、紧固以调节径向间隙。
研套和工件之间间隙不宜太大，否则会影响研磨精度。
研磨前，工件必须留0.005～0.02mm的研磨余量。
研磨时，手握研具，并沿着低速旋转的工件作均匀的轴向移动，并经常添加研磨剂，直到尺寸和表面粗糙度都符合要求为止。
三、研磨工具的材料1、研磨工具的材料：应比工件材料软，要求组织均匀，并最好有微小的针孔。
2、研具组织均匀才能保证研磨工件的表面质量。
研具又要有较好的耐磨性，以保证研磨后工件的质量和表面精度。
在表面质量要求不高的场合一般使用细砂纸打磨。
【组织教学】检查学生出勤，作好学生考勤记录。
强调课堂纪律，活跃课堂气氛。
强调实习纪律，做好安全文明生产。
【复习巩固】1.复习上次课主要学习了外切槽刀和切断刀的几何角度；外切槽刀、切断刀的刃磨要求和安装要点；车削外沟槽和切断的方法；沟槽的检查和测量；内沟槽车刀的种类；车削和测量内沟槽的方法；端面槽的种类；端面槽车刀的特点；车削和测量端面槽的方法。
播放了切槽和切断的视频。
同学们也进行了相应的练习。
通过讲解和演示及练习，使学生进一步增强对重点内容的认识和理解。
更加深了对车外圆锥的感性认识。
2.提问1）切断刀刃磨注意点有哪些？2）切断的方法有哪些？3）简述内沟槽的加工步骤。
4）简述车端面直槽的加工步骤。
3.作业讲评作业完成情况统计表【课题导入】先展示图11-1所示的机床操作手柄，最好是高年级车削后抛光的工件，而非购买来的镀铬件。
再出示一个苹果和苹果削皮器，演示苹果削皮的过程。
多媒体展示单球手柄等成形面零件，播放加工成形面和表面修饰的视频。
成形面的加工和表面修饰象生动形地展现给学生，进一步加深对所学内容的感性认识，提高了同学们的兴趣。
机床操作手柄a）摇手柄b）单球手柄c）三球手柄【讲授新课】任务一双手控制法车成形面和修光一、车成形面的方法二、双手控制法车单球手柄1．圆弧车刀。
2．球体部分的长度计算。
3．进给速度分析。
4．车单球手柄的步骤。
三、表面修光的方法1．锉刀修整的操作方法。
2．砂布抛光的操作方法。
四、成形面的检测【技能训练】（4小时）一、目标任务1．了解车成形面的常用方法及所有的刀具。
2．掌握球体部分的长度计算。
3．学会用双手控制法车单球手柄。
4．学会简单的表面修光方法以及成形面的检测方法。
二、示范操作刃磨圆弧车刀、双手控制法车单球手柄、成形法和仿形法车成形面、锉刀和砂布修整抛光成形面、检测成形面。
三、分组练习按课题小组轮流练习，完成本次课的训练任务。
四、巡回指导1．身体不准靠近旋转表面，严格通电，确保设备和人身安全。
