电动葫芦专用超载限制器产品说明

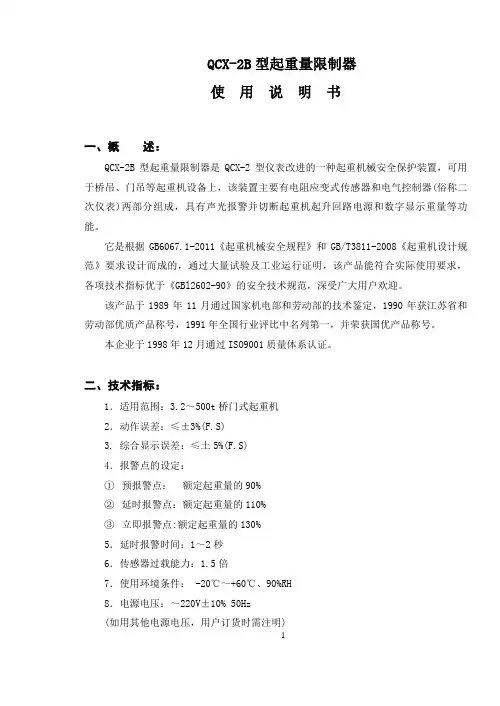

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)- 1 -9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

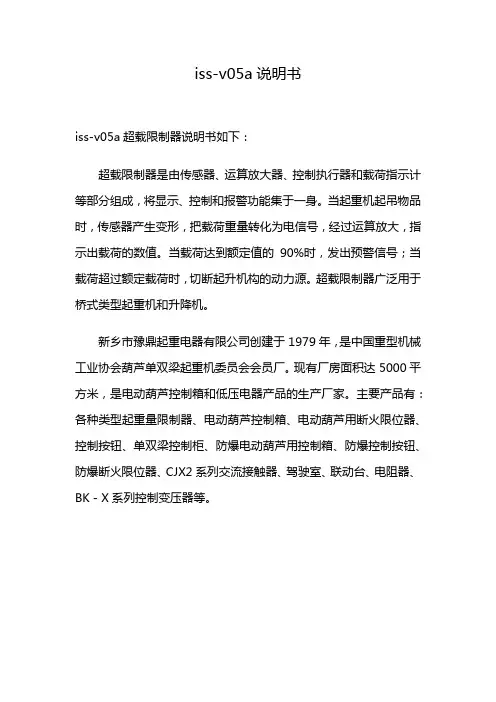

iss-v05a说明书
iss-v05a超载限制器说明书如下：
超载限制器是由传感器、运算放大器、控制执行器和载荷指示计等部分组成，将显示、控制和报警功能集于一身。

当起重机起吊物品时，传感器产生变形，把载荷重量转化为电信号，经过运算放大，指示出载荷的数值。

当载荷达到额定值的90%时，发出预警信号；当载荷超过额定载荷时，切断起升机构的动力源。

超载限制器广泛用于桥式类型起重机和升降机。

新乡市豫鼎起重电器有限公司创建于 1979年，是中国重型机械工业协会葫芦单双梁起重机委员会会员厂。

现有厂房面积达 5000平方米，是电动葫芦控制箱和低压电器产品的生产厂家。

主要产品有：各种类型起重量限制器、电动葫芦控制箱、电动葫芦用断火限位器、控制按钮、单双梁控制柜、防爆电动葫芦用控制箱、防爆控制按钮、防爆断火限位器、CJX2系列交流接触器、驾驶室、联动台、电阻器、BK－X系列控制变压器等。

电动葫芦使用说明书一、产品介绍电动葫芦是一种用电动机驱动的起重设备，广泛应用于工业生产领域。

本说明书将详细介绍电动葫芦的使用方法、安全操作要点和维护保养事项，以确保用户正确、安全地操作设备。

二、安全须知在使用电动葫芦之前，请务必阅读并理解以下安全须知：1. 本产品必须由受过培训并具备合法操作资质的人员操作。

2. 在使用前，请检查电动葫芦及其相关附件是否完好，如有损坏应及时修理或更换。

3. 不得超过电动葫芦标明的最大额定载荷使用，严禁超载操作。

4. 使用过程中应保持周围环境清洁，并避免在潮湿或易燃环境中使用电动葫芦。

5. 在起重操作时，请确保起重点与吊钩的连接牢固可靠。

6. 禁止以电动葫芦作为人员的起升工具使用。

7. 使用完毕后请切断电源，确保设备处于停止状态。

三、使用方法1. 设备接通电源后，按下启动按钮，电动葫芦开始运行。

如需停止，松开按钮即可。

2. 将负载通过吊钩连接到电动葫芦上。

3. 操作手柄可用于控制负载的升降和移动。

向上推动手柄可使负载升起，向下拉动手柄则可使负载下降。

4. 若需调整工作速度，可通过手柄旁的调速钮进行调节。

向左旋转调速钮可降低速度，向右旋转可提高速度。

5. 在起重操作中，可以使用紧急停止按钮来立即停止设备的运行。

四、维护保养1. 电动葫芦在使用前后应进行检查，确保关键零部件的完好并进行必要的润滑。

2. 定期清洁设备外表面，避免灰尘和杂物进入内部机构。

3. 如发现设备异常或故障，应立即停止使用，并由专业技术人员进行维修检查。

4. 长时间不使用时，请切断电源并进行适当的防尘、防腐等保护措施。

5. 定期对电动葫芦进行维护保养，确保设备的安全可靠性。

五、常见问题解答1. 为什么电动葫芦无法启动？答: 请检查电源是否正常连接，判断电源开关是否开启，以及手柄是否处于停止状态。

2. 如何进行速度调节？答: 可通过手柄旁的调速钮进行调节，向左旋转调速钮可降低速度，向右旋转可提高速度。

3. 电动葫芦吊钩如何连接负载？答: 将负载通过吊钩连接到电动葫芦的吊钩上，并确保连接牢固可靠。

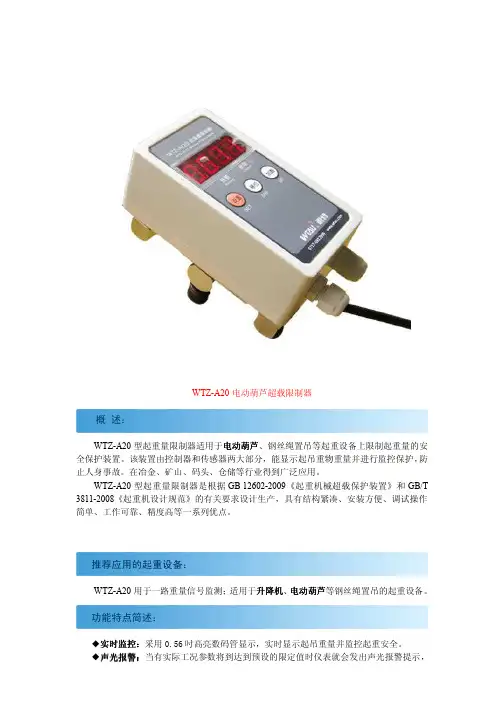

WTZ-A20电动葫芦超载限制器概述：WTZ-A20型起重量限制器适用于电动葫芦电动葫芦电动葫芦、钢丝绳置吊等起重设备上限制起重量的安全保护装置。

该装置由控制器和传感器两大部分，能显示起吊重物重量并进行监控保护，防止人身事故。

在冶金、矿山、码头、仓储等行业得到广泛应用。

WTZ-A20型起重量限制器是根据GB 12602-2009《起重机械超载保护装置》和GB/T 3811-2008《起重机设计规范》的有关要求设计生产，具有结构紧凑、安装方便、调试操作简单、工作可靠、精度高等一系列优点。

推荐应用的起重设备：WTZ-A20用于一路重量信号监测；适用于升降机升降机升降机、电动葫芦电动葫芦等钢丝绳置吊的起重设备。

功能特点简述：◆实时监控实时监控实时监控：：采用0.56吋高亮数码管显示，实时显示起吊重量并监控起重安全。

◆声光报警声光报警声光报警：：当有实际工况参数将到达到预设的限定值时仪表就会发出声光报警提示，达到预设的限定值时在报警同时会输出安全控制信号，确保施工安全。

◆一体式设计一体式设计一体式设计：仪表与传感器一体式结合，即节约成本又小巧方便。

◆抗干扰抗干扰抗干扰：：软硬件对外界电磁波具有强抗干扰能力。

◆现场免调试现场免调试现场免调试：：为了便于安装，各部件在出厂前已调校好，现场安装时一般不再需要进行调试；◆防抖动防抖动防抖动：防抖动延时功能使仪表输入数据适应性大大增强。

◆自动补偿功能自动补偿功能自动补偿功能：：对传感器的“温度漂移”和“零点漂移”可进行自动调节补偿；……主要参数：1、工作环境温度：-20℃~60℃2、工作环境湿度：95%(25℃)4、工作方式：连续5、振动：加速度≤5g (g 为重力加速度)6、系统综合误差：≤5%(F.S)7、整机功耗：小于30W8、报警音量：大于60db9、动作误差：≤±3%(F.S)10、防护等级：IP65外型尺寸：本款产品所配备的旁压传感器旁压传感器旁压传感器与仪表已固定好，只需将传感器固定在钢丝绳上即可。

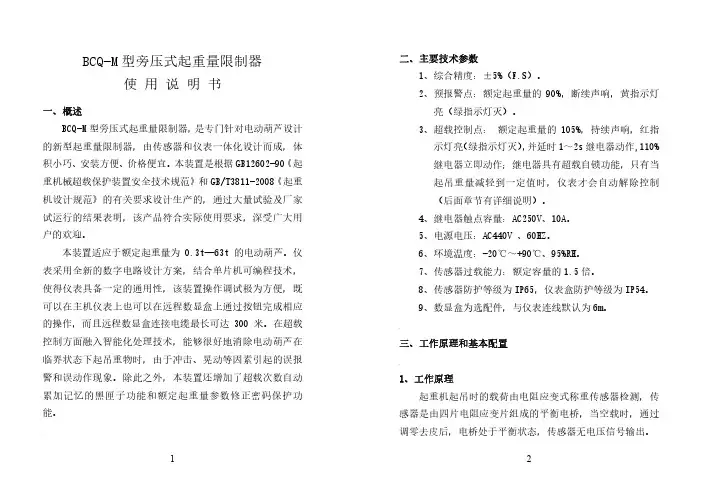

1BCQ-M 型旁压式起重量限制器使 用 说 明 书一、概述BCQ-M 型旁压式起重量限制器，是专门针对电动葫芦设计的新型起重量限制器，由传感器和仪表一体化设计而成，体积小巧、安装方便、价格便宜。

本装置是根据GB12602-90《起重机械超载保护装置安全技术规范》和GB/T3811-2008《起重机设计规范》的有关要求设计生产的，通过大量试验及厂家试运行的结果表明，该产品符合实际使用要求，深受广大用户的欢迎。

本装置适应于额定起重量为0.3t—63t 的电动葫芦。

仪表采用全新的数字电路设计方案，结合单片机可编程技术，使得仪表具备一定的通用性，该装置操作调试极为方便，既可以在主机仪表上也可以在远程数显盒上通过按钮完成相应的操作，而且远程数显盒连接电缆最长可达300米。

在超载控制方面融入智能化处理技术，能够很好地消除电动葫芦在临界状态下起吊重物时，由于冲击、晃动等因素引起的误报警和误动作现象。

除此之外，本装置还增加了超载次数自动累加记忆的黑匣子功能和额定起重量参数修正密码保护功能。

2二、主要技术参数1、综合精度：±5%（F.S）。

2、预报警点：额定起重量的90%，断续声响，黄指示灯亮（绿指示灯灭）。

3、超载控制点： 额定起重量的105%，持续声响，红指示灯亮（绿指示灯灭），并延时1～2s 继电器动作,110%继电器立即动作；继电器具有超载自锁功能，只有当起吊重量减轻到一定值时，仪表才会自动解除控制（后面章节有详细说明）。

4、继电器触点容量：AC250V、10A。

5、电源电压：AC440V 、60HZ。

6、环境温度：-20℃～+90℃、95%RH。

7、传感器过载能力：额定容量的1.5倍。

8、传感器防护等级为IP65，仪表盒防护等级为IP54。

9、数显盒为选配件，与仪表连线默认为6m。

三、工作原理和基本配置1、工作原理起重机起吊时的载荷由电阻应变式称重传感器检测，传感器是由四片电阻应变片组成的平衡电桥，当空载时，通过调零去皮后，电桥处于平衡状态，传感器无电压信号输出。

QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。

该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。

QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。

二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。

2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。

②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。

③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。

④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。

⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。

（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。

7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。

TCQ-A型起重量限制器使用说明书常州市常欣电子衡器有限公司常州常欣起重物联科技有限公司TCQ-A型起重量限制器快速使用指南一、概述这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。

具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。

本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。

二、主要技术参数1、综合精度：额定起重量的±5%以内（根据GB12602-2020）；2、控制点：一组超载控制点输出，触点容量为AC250V/3A；3、电源电压：AC380V±10%，50/60Hz；4、环境温度：-20℃～60℃、≤95%RH；5、传感器出线：3米四线耐高温屏蔽电缆；6、传感器防护等级：IP65；7、传感器过载能力：额定起重量的1.5倍以内；8、系统线性度范围：额定起重量的1.2倍以内；9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。

三、系统安装调试说明传感器接入端子仪表工作电源接入端子超载控制输出端子（一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。

（二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。

（三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。

（四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。

超载限制器KQC-C(DL)使用说明书Ⅵ2013年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章概述 (2)第二章技术参数 (2)第三章安装连接 (3)第四章键盘功能介绍 (4)第五章操作方法 (5)第六章操作简要(开机操作即可使用) (6)第七章标定及参数设置 (8)第八章参数设置菜单说明 (9)第九章常见故障及解决方法 (10)附表 1 KQC-C(DL)超载限制器装箱清单 (11)第一章概述KQC-C(DL)型超载限制器是在KQC-C超载限制器基础上改进，是一种吊篮专用的新型智能防重量过载保护器。

KQC-C(DL)通过设置仪表的参数，即可实时显示实际载荷，并对两个传感器实时单独检测，当任意一个传感器载荷达到其额定载荷的设定值时，发出声光报警信号，并可给出开关量输出。

KQC-C(DL)型超载限制器体积较小，带有安装卡槽，并可外接小型显示板或大屏幕。

KQC-C(DL)型超载限制器具有结构合理、安装方便、调试操作简单、工作可靠、精度高等一系列优点。

采用两个传感器，专用于吊篮。

带有标准卡槽，可安装于控制柜中。

第二章技术参数⏹工作电源：AC220V/50Hz；⏹综合误差：≤5%F.S.；⏹供桥电源：DC5V；⏹继电器输出触点容量：10A/250VAC；⏹输入信号范围：0mV--15mV；⏹最大净输入信号：≤15mV；⏹显示位数：4位；⏹大屏幕输出波特率600bps；⏹工作温度：-20℃-60℃；⏹仪表尺寸：115mm*90mm*72mm；⏹仪表重量：0.5kg⏹推荐预热时间：≥10min；第三章安装连接由于KQC-C(DL)型超载限制器采用了带有接线端子的工业机箱，因此安装极为简单。

在超载限制器的内部有6个接线端子，他们用来完成超载限制器的外部连接，如下表所示，具体接线如超载限制器上盖前后面贴提示说明所示。

接口编号连接备注1报警器正极报警器2报警器负极3220VAC火线220V电源4未用5220VAC零线6继电器常开端过载开关7继电器公共端8继电器常闭端9外接显示负极外接显示10外接显示信号11外接显示正极12传感器激励正13传感器信号正超载传感器114传感器信号负15传感器激励负16传感器激励正17传感器信号正超载传感器218传感器信号负19传感器激励负注：1、安装仪表时，请严格按照上盖前后面贴提示进行连接；2、强制开关在正常情况下禁止使用，如遇特殊情况，超载后仍需继续工作，可打开强制开关。

1BCQ-M 型旁压式起重量限制器使 用 说 明 书一、概述BCQ-M 型旁压式起重量限制器，是专门针对电动葫芦设计的新型起重量限制器，由传感器和仪表一体化设计而成，体积小巧、安装方便、价格便宜。

本装置是根据GB12602-90《起重机械超载保护装置安全技术规范》和GB/T3811-2008《起重机设计规范》的有关要求设计生产的，通过大量试验及厂家试运行的结果表明，该产品符合实际使用要求，深受广大用户的欢迎。

本装置适应于额定起重量为0.3t—63t 的电动葫芦。

仪表采用全新的数字电路设计方案，结合单片机可编程技术，使得仪表具备一定的通用性，该装置操作调试极为方便，既可以在主机仪表上也可以在远程数显盒上通过按钮完成相应的操作，而且远程数显盒连接电缆最长可达300米。

在超载控制方面融入智能化处理技术，能够很好地消除电动葫芦在临界状态下起吊重物时，由于冲击、晃动等因素引起的误报警和误动作现象。

除此之外，本装置还增加了超载次数自动累加记忆的黑匣子功能和额定起重量参数修正密码保护功能。

2二、主要技术参数1、综合精度：±5%（F.S）。

2、预报警点：额定起重量的90%，断续声响，黄指示灯亮（绿指示灯灭）。

3、超载控制点： 额定起重量的105%，持续声响，红指示灯亮（绿指示灯灭），并延时1～2s 继电器动作,110%继电器立即动作；继电器具有超载自锁功能，只有当起吊重量减轻到一定值时，仪表才会自动解除控制（后面章节有详细说明）。

4、继电器触点容量：AC250V、10A。

5、电源电压：AC440V 、60HZ。

6、环境温度：-20℃～+90℃、95%RH。

7、传感器过载能力：额定容量的1.5倍。

8、传感器防护等级为IP65，仪表盒防护等级为IP54。

9、数显盒为选配件，与仪表连线默认为6m。

三、工作原理和基本配置1、工作原理起重机起吊时的载荷由电阻应变式称重传感器检测，传感器是由四片电阻应变片组成的平衡电桥，当空载时，通过调零去皮后，电桥处于平衡状态，传感器无电压信号输出。

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP651页11．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)- 1 -9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

QCX-A起重量超载限制器商品描述：一、概述：QCX-A型起重量限制器是我公司专业生产的起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。

该装置具有声报警、立即报警、切断起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。

因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

该产品在设计上采用了先进的计算机技术，有自动校核检查和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。

二、限制器的主要特点2.1由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.2为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试(见安装和调试部分)；2.3为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；三、技术指标3.1适用范围：0.5T～32T各种规格的电动葫芦单梁式起重机；3.2系统误差：小于±5%(F·S)；3.3告警方式：声光报警；(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)额定值报警：当起吊重量达到额定起吊重量的100%时，发出断续的报警声(长声)，显示重物重量；(3)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，红色指示灯亮，且自动切断起重机上升接触器电源，显示重物重量；3.4传感器的静强度：传感器的静强度为额定载荷的1.5倍；3.5工作温度：-20℃～+60℃；3.6相对湿度：45%～95%；3.7电源电压：AC380V，50HZ或按用户要求；3.8继电器触点容量：继电器触点容量为AC380V，2A；3.9控制器的耐压：为2000V；3.10显示方式：四位LED(红色)数字显示起重量，小数点为2位。

QCX-WZ-1起重量限制器四、工作原理QCX-A起重超载限制器由两大部分组成，传感器和控制器。

是否提供加工定制是品牌SAIYING型号SYG-0A 起重机类型单梁起重机适用范围电动葫芦，钢丝绳直吊SYG-0A型单梁旁压式超载限制器一、概述：SYG- 0A型单梁超载限制器（以下简称限制器）是我公司专业生产用于电动葫芦、钢丝绳直吊等起重设备上限制起重量的安全保护装置。

该装置由控制器和传感器两大部分组成，能显示起吊重物重量，防止人身事故，因此它对冶金、矿山、码头、仓储等行业现代化安全生产具有极重要意义。
