太重超载限制器说明书(YCTA-50t)8953太重1

D精选超载限制器A说明书V公司内部编号：（GOOD-TMMT-MMUT-UUPTY-DBC-110A超载限制器操作说明书VER 1.00北京首昌衡器有限公司BeiJing ShouChang Scale Co. Ltd操作说明书版本信息DBC-110A超载限制器由北京首昌衡器有限公司荣誉出品，欢迎广大用户定购使用。

本说明书未能阐述详尽之处，敬请谅解，请您与我公司联系，我们的技术服务人员将为您提供热情周到的服务。

北京首昌衡器有限公司地址：北京市大兴区大兴工业开发区金苑路17号邮编：102600销售经营部售后技术服务目录一、技术规格 -------------------------------------------------------------------3二、功能用途 -------------------------------------------------------------------5三、基本操作 -------------------------------------------------------------------5四、地址参数 ------------------------------------------------------------------10五、接线端子 ------------------------------------------------------------------14六、错误信息 ------------------------------------------------------------------16一、技术规格1.1 规格型号： DBC-110A名称：超载限制器显示： 6位LED数码管，9个LED指示灯工作电源： 220VAC/ 50Hz工作温度： 0℃ ~ 50℃工作湿度： 45% ~ 85% RH (无凝露)储存温度： -10℃ ~ 60℃外形尺寸： 296mm（W）× 193mm（H）× 66.5mm （D）重量：约2.5 kg1.2 模拟输入输入数量： 2路满量程： 0 ~ 30 mV灵敏度： 1μV/分度1.3 AD特性转换方式：Δ-∑转换速率： 10次/s转换精度： 45000/30mV1.4 精度和稳定性非线性：优于0.5%综合误差：小于0.5%长期漂移：对于固定增益和初始固定载荷每年在满量程的0.1之内零点漂移：满量程的±2%之内1.5 传感器供桥供桥电压： DC 10V最大电流： 250mA必要条件：长距离传输应采用6芯屏蔽电缆1.6 继电器输出输出数量： 8个常开/常闭接点接点容量： DC30V 5A / AC250V 5A1.7 4~20mA模拟量输出1路4~20mA模拟量输出，精度0.1%1.8 外观安装形式为壁挂式，安装尺寸如图：1.9 参数存储工作参数永久保存于EEPROM存储器；二、功能用途2.1 概述DBC-100A超载限制器适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。

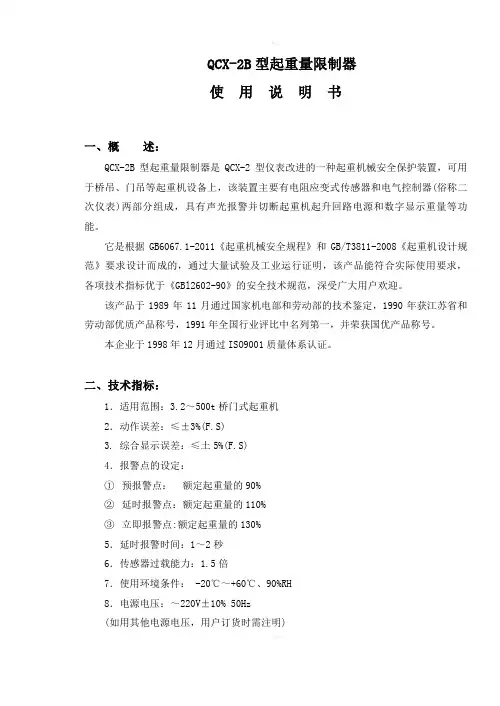

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)可编辑9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

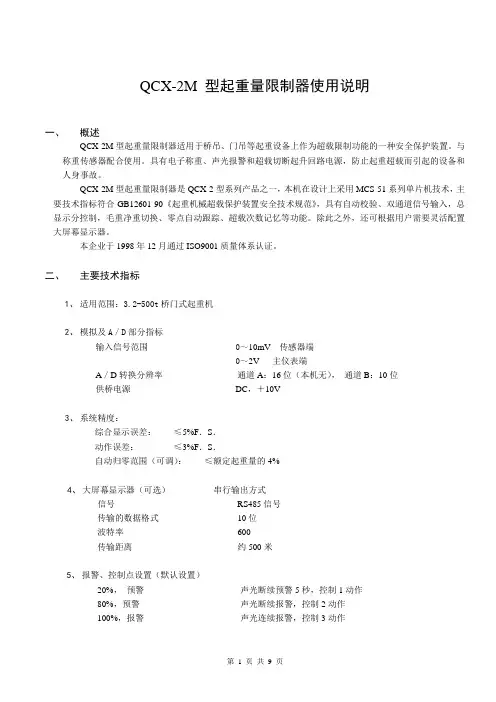

QCX-2M型起重量限制器使用说明一、概述QCX-2M型起重量限制器适用于桥吊、门吊等起重设备上作为超载限制功能的一种安全保护装置。

与称重传感器配合使用。

具有电子称重、声光报警和超载切断起升回路电源，防止起重超载而引起的设备和人身事故。

Q CX-2M型起重量限制器是QCX-2型系列产品之一，本机在设计上采用MCS-51系列单片机技术，主要技术指标符合GB12601-90《起重机械超载保护装置安全技术规范》，具有自动校验、双通道信号输入，总显示分控制，毛重净重切换、零点自动跟踪、超载次数记忆等功能。

除此之外，还可根据用户需要灵活配置大屏幕显示器。

本企业于1998年12月通过ISO9001质量体系认证。

二、主要技术指标1、适用范围：3.2-500t桥门式起重机2、模拟及A／D部分指标输入信号范围0～10mV 传感器端0～2V 主仪表端A／D转换分辨率通道A：16位（本机无），通道B：10位供桥电源DC，＋10V3、系统精度：综合显示误差：≤5%F．S．动作误差：≤3%F．S．自动归零范围（可调）：≤额定起重量的4%4、大屏幕显示器（可选）串行输出方式信号RS485信号传输的数据格式10位波特率600传输距离约500米5、报警、控制点设置（默认设置）20%，预警声光断续预警5秒，控制1动作80%，预警声光断续报警，控制2动作100%，报警声光连续报警，控制3动作6、 使用环境电源 AC220V %10%15+-／50Hz(如用其它电压，用户订货时需注明)继电器触点 AC220V ≤10A 使用温度 -20℃---+60℃ 相对湿度 ≤90%RH防护等级： 传感器IP65，仪表箱IP42三、 安装连接说明1、 传感器与仪表的连接传感器的出线为RVVP4×0.4mm 2四芯屏蔽电缆，有引出线标记：一般红线V ＋（正激励）、黑线V －（负激励）、黄线IN ＋（正信号）、绿线IN －（负信号）。

如果放大盒和传感器是一体的，只需要连接V+、V-、⊥、V A 这4个端子到主仪表相应接线柱P3。

使用说明书CTY2.5/6GB防爆特殊型蓄电池电机车栖霞市大力矿山机械有限公司2015/1/24目录一．产品概述 (1)二．产品用途及使用环境 (1)三．产品特性及结构 (2)四．电机车的运行操纵 (4)五. 电机车的保养和维修 (6)六．故障分析与排除 (10)七．备件、工具及文件 (11)八．订货须知 (11)九．质量保证 (11)1产品概述1.1 产品型号、名称、含义及技术参数1.1.1产品型号、名称产品型号：CTY2.5/6GB产品名称：防爆特殊型蓄电池电机车（以下简称电机车）1.1.2产品型号含义C T Y 2.5/ 6 G B 斩波调速钢轮电机车轨距600mm电机车的粘着重量2.5 t一端司机室防爆特殊型煤矿用电机车1.1.3主要技术参数1.2 产品执行标准行业标准：MT 491-1995《煤矿防爆蓄电池电机车通用技术条件》2 产品用途，功能及使用环境2.1本机车是煤矿特殊型蓄电池式电机车,该车体积小，结构紧凑。

适用于狭小低矮巷道的金属矿山或有爆炸危险的煤矿做为井下运输矿物器材或人员之用。

机车采用了ZBT130-48电池斩波调速控制电机并设有欠压，过压，过热，过流，超速等多种保护电路。

其全程转速控制在起步时能获得更高的扭矩，调速平稳，避免飞车，安全可靠。

2.2 产品使用环境2.2.1海拨高度不超过1200m；2.2.2周围空气最高温度为+40℃，最低温度为－25℃；2.2.3最湿月月平均最大相对湿度为90%（同月月平均最低温度不大于+25℃）。

2.2.4必须符合《煤矿安全规程》的规定，必须配备瓦斯断电报警仪才能使用。

2.3对环境及能源的影响为贯彻《中华人民共和国环境保护法》，控制对环境造成污染，特对本产品在使用维修及产品报废时，提出以下几条环保处理措施：2.3.1 固体废弃物的处理2.3.1.1可回收固体废弃物的处理体废弃物指产品木材包装物、纸质包装物、已损坏的金属零部件、废线圈、维修余废料，装油的废油桶等，应分类回收。

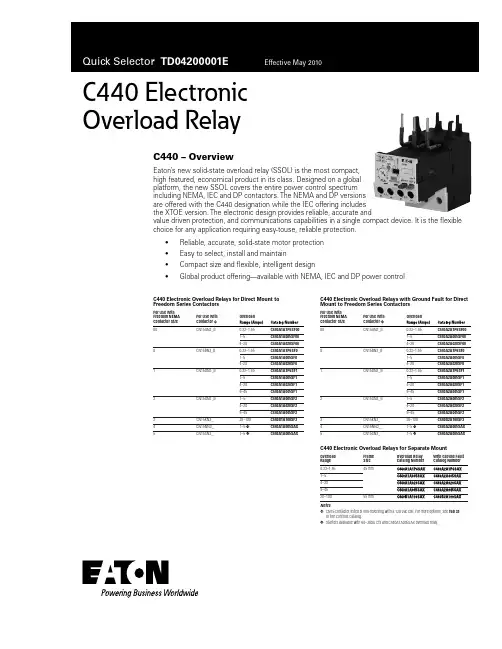

C440 – OverviewEaton’s new solid-state overload relay (SSOL) is the most compact, high featured, economical product in its class. Designed on a global platform, the new SSOL covers the entire power control spectrum including NEMA, IEC and DP contactors. The NEMA and DP versions are offered with the C440 designation while the IEC offering includes the XTOE version. The electronic design provides reliable, accurate andvalue driven protection, and communications capabilities in a single compact device. It is the fl exible choice for any application requiring easy-touse, reliable protection.• Reliable, accurate, solid-state motor protection • Easy to select, install and maintain• Compact size and fl exible, intelligent design•Global product offering—available with NEMA, IEC and DP power controlC440 Electronic Overload RelayC440 Electronic Overload Relays for Direct Mount to Freedom Series ContactorsFor Use with1–5C440A1A005SF004–20C440A1A020SF000CN15BN3_B0.33–1.65C440A1A1P6SF01–5C440A1A005SF04–20C440A1A020SF01CN15DN3_B0.33–1.65C440A1A1P6SF11–5C440A1A005SF14–20C440A1A020SF19–45C440A1A045SF12CN15GN3_B1–5C440A1A005SF24–20C440A1A020SF29–45C440A1A045SF23CN15KN3_20–100C440B1A100SF3C440 Electronic Overload Relays with Ground Fault for DirectMount to Freedom Series ContactorsFor Use with1–5C440A2A005SF004–20C440A2A020SF000CN15BN3_B0.33–1.65C440A2A1P6SF01–5C440A2A005SF04–20C440A2A020SF01CN15DN3_B0.33–1.65C440A2A1P6SF11–5C440A2A005SF14–20C440A2A020SF19–45C440A2A045SF12CN15GN3_B1–5C440A2A005SF24–20C440A2A020SF29–45C440A2A045SF23CN15KN3_20–100C440B2A100SF3C440 Electronic Overload Relays for Separate MountNotesCN15 contactor listed is non-reversing with a 120 Vac coil. For more options, see Tab 33 in the Controls Catalog.Starters available with 60–300A CTs and C440A1A005SAX overload relay.OverloadFrame Overload Relay With Ground FaultEaton Corporation Electrical Group1000 Cherrington Parkway Moon Township, PA 15108United States877-ETN-CARE (877-386-2273)© 2010 Eaton Corporation All Rights ReservedPublication No. TD04200001EMay 2010PowerChain Management is a registered trademark of Eaton Corporation. All other trademarks are property of their respective owners.Quick Selector TD04200001EMay 2010C440 Electronic Overload RelayType AN19/59 Freedom Series StartersType AN19/59 Freedom Series Starters with C440 Electronic Overload Relays Non-Reversing and ReversingType AN19/59 Freedom Series Starters with C440 with Ground Fault Electronic Overload Relays Non-Reversing and Reversing)y l n O s r e t r a t S R V F d n a R N V F ( e g n a R A L F 044Cs e d o C x fif u S l i o C NotesUnderscore (_) indicates coils suffix required, see Coil Suffix table above.Underscore (_) indicates OLR designation required, see Coil Suffix table above.Size 4 and 5 starters available with 60–300A panel mounted CTs. Please use (1–5A) overload relays with these CTs.Starters are not shipped as assembled units.NEMA Size Continuous Ampere Rating Service Limit Current Rating (Amps)Maximum UL Horsepower Three-PoleNon-Reversing Three-Pole ReversingSingle-Phase Three-Phase115V 230V 208V 240V 480V 600V Catalog Number Catalog Number 009111/311-1/21-1/222AN19AN0_ 5E _AN59AN0_ 5E _01821123355AN19BN0_ 5E _AN59BN0_ 5E _12732237-1/27-1/21010AN19DN0_ 5E _AN59DN0_ 5E _2455237-1/210152525AN19GN0_ 5E _AN59GN0_ 5E _390104——25305050AN19KN0_ 5E _AN59KN0_ 5E _NEMA Size Continuous Ampere Rating Service Limit Current Rating (Amps)Maximum UL Horsepower Three-PoleNon-Reversing Three-Pole ReversingSingle-Phase Three-Phase115V 230V 208V 240V 480V 600V Catalog Number Catalog Number 009111/311-1/21-1/222AN19AN0_ 5G _AN59AN0_ 5G _01821123355AN19BN0_ 5G _AN59BN0_ 5G _12732237-1/27-1/21010AN19DN0_ 5G _AN59DN0_ 5G _2455237-1/210152525AN19GN0_ 5G _AN59GN0_ 5G _390104——25305050AN19KN0_ 5G _AN59KN0_ 5G _Suffix Coil Volts and Hertz Suffix Coil Volts and Hertz A 120/60 or 110/50L 380–415/50B 240/60 or 220/50N 550/50C 480/60 or 440/50T 24/60, 24/50D 600/60 or 550/50U 24/50E 208/60V 32/50H 277/60W 48/60J 208–240/60Y48/50K240/50NEMA Size FLA Range 001P60.33–1.65A 020 4.0–20A 005 1.0–5.0A ——01P60.33–1.65A 020 4.0–20A 005 1.0–5.0A ——11P60.33–1.65A 020 4.0–20A 005 1.0–5.0A 0459.0–45A 2005 1.0–5.0A 0459.0–45A 020 4.0–20A ——310020–100A ——。

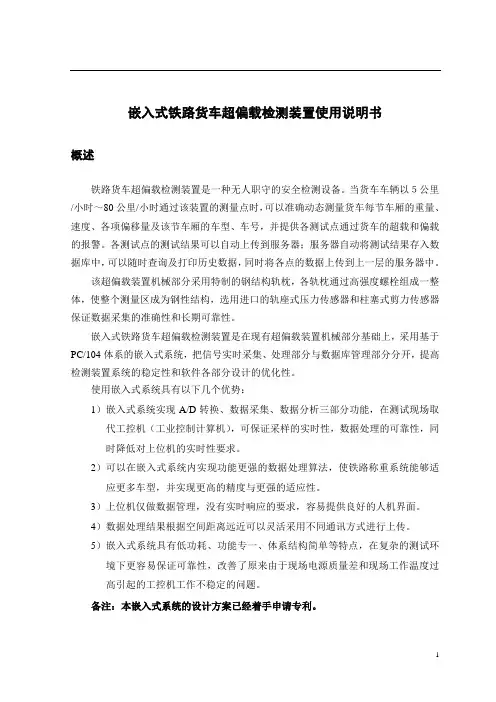

嵌入式铁路货车超偏载检测装置使用说明书概述铁路货车超偏载检测装置是一种无人职守的安全检测设备。

当货车车辆以５公里/小时～80公里/小时通过该装置的测量点时，可以准确动态测量货车每节车厢的重量、速度、各项偏移量及该节车厢的车型、车号，并提供各测试点通过货车的超载和偏载的报警。

各测试点的测试结果可以自动上传到服务器；服务器自动将测试结果存入数据库中，可以随时查询及打印历史数据，同时将各点的数据上传到上一层的服务器中。

该超偏载装置机械部分采用特制的钢结构轨枕，各轨枕通过高强度螺栓组成一整体，使整个测量区成为钢性结构，选用进口的轨座式压力传感器和柱塞式剪力传感器保证数据采集的准确性和长期可靠性。

嵌入式铁路货车超偏载检测装置是在现有超偏载装置机械部分基础上，采用基于PC/104体系的嵌入式系统，把信号实时采集、处理部分与数据库管理部分分开，提高检测装置系统的稳定性和软件各部分设计的优化性。

使用嵌入式系统具有以下几个优势：1）嵌入式系统实现A/D转换、数据采集、数据分析三部分功能，在测试现场取代工控机（工业控制计算机），可保证采样的实时性，数据处理的可靠性，同时降低对上位机的实时性要求。

2）可以在嵌入式系统内实现功能更强的数据处理算法，使铁路称重系统能够适应更多车型，并实现更高的精度与更强的适应性。

3）上位机仅做数据管理，没有实时响应的要求，容易提供良好的人机界面。

4）数据处理结果根据空间距离远近可以灵活采用不同通讯方式进行上传。

5）嵌入式系统具有低功耗、功能专一、体系结构简单等特点，在复杂的测试环境下更容易保证可靠性，改善了原来由于现场电源质量差和现场工作温度过高引起的工控机工作不稳定的问题。

备注：本嵌入式系统的设计方案已经着手申请专利。

技术性能1．称重范围：节重小于100吨的标准轨距货车。

2．车速范围：５公里/小时～80公里/小时。

3．车速计量精度：可达到０.1公里/小时。

4．通过车速：不限，符合国家颁发JJG234-90《动态称量轨道衡检定规程》。

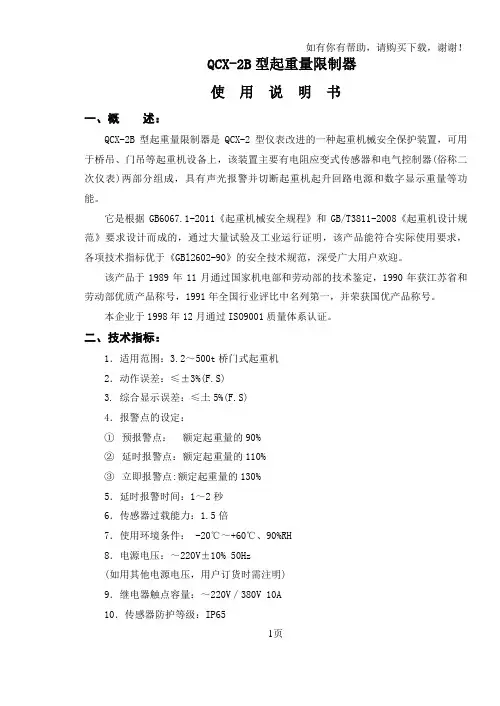

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP651页11．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

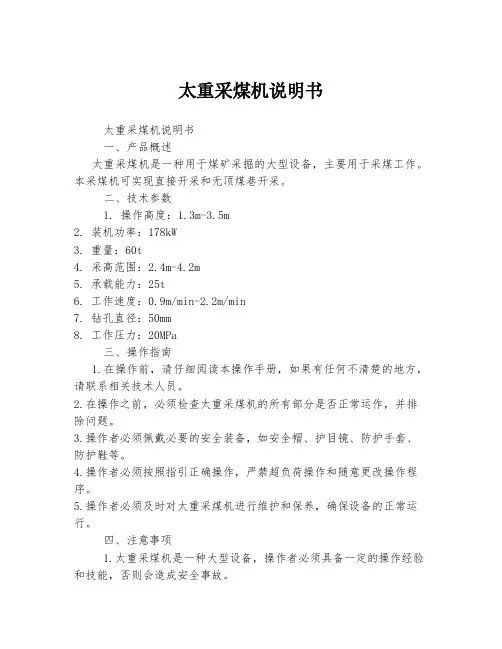

太重采煤机说明书太重采煤机说明书一、产品概述太重采煤机是一种用于煤矿采掘的大型设备，主要用于采煤工作。

本采煤机可实现直接开采和无顶煤巷开采。

二、技术参数1. 操作高度：1.3m-3.5m2. 装机功率：178kW3. 重量：60t4. 采高范围：2.4m-4.2m5. 承载能力：25t6. 工作速度：0.9m/min-2.2m/min7. 钻孔直径：50mm8. 工作压力：20MPa三、操作指南1.在操作前，请仔细阅读本操作手册，如果有任何不清楚的地方，请联系相关技术人员。

2.在操作之前，必须检查太重采煤机的所有部分是否正常运作，并排除问题。

3.操作者必须佩戴必要的安全装备，如安全帽、护目镜、防护手套、防护鞋等。

4.操作者必须按照指引正确操作，严禁超负荷操作和随意更改操作程序。

5.操作者必须及时对太重采煤机进行维护和保养，确保设备的正常运行。

四、注意事项1.太重采煤机是一种大型设备，操作者必须具备一定的操作经验和技能，否则会造成安全事故。

2.严禁在太重采煤机运行时，将任何部分伸入机器内部，以免造成伤害。

3.在操作中，如发现机器有异常情况，应立即停机，并联系维修人员进行检修。

4.严禁随意更换或拆卸太重采煤机的任何部分，必须交由专业技术人员维修。

5.使用完毕后，应及时对设备进行清洁和保养，以确保下次使用时设备的正常运行。

五、服务与保障1.本公司承诺为用户提供完善的售后服务和技术支持。

2.本公司为用户提供设备安装调试、培训操作及维护保养等服务。

3.本公司为用户提供12个月的质量保证期，在保证期内，如果设备出现质量问题，本公司将免费提供维修服务。

4.本公司为用户提供设备配件供应，用户可以通过本公司购买原厂配件以进行更换。

六、问题解决如果在使用太重采煤机的过程中遇到任何问题，用户可以通过以下方式与我们联系：1.在工作时间内拨打本公司服务热线：XXXXXXXXX2.发送邮件至公司邮箱：XXXXXXXX3.通过本公司官网提交问题：XXXXXXXXX我公司将会在24小时内回复用户的问题，并为用户提供相关技术支持。

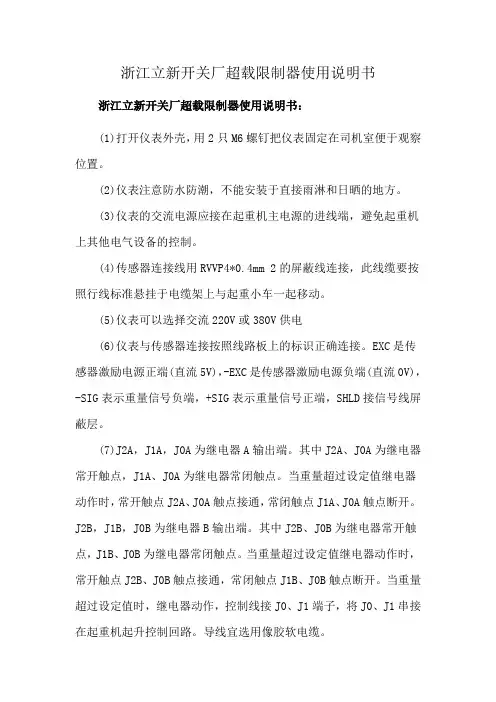

浙江立新开关厂超载限制器使用说明书浙江立新开关厂超载限制器使用说明书：(1)打开仪表外壳，用2只M6螺钉把仪表固定在司机室便于观察位置。

(2)仪表注意防水防潮，不能安装于直接雨淋和日晒的地方。

(3)仪表的交流电源应接在起重机主电源的进线端，避免起重机上其他电气设备的控制。

(4)传感器连接线用RVVP4*0.4mm 2的屏蔽线连接，此线缆要按照行线标准悬挂于电缆架上与起重小车一起移动。

(5)仪表可以选择交流220V或380V供电(6)仪表与传感器连接按照线路板上的标识正确连接。

EXC是传感器激励电源正端(直流5V)，-EXC是传感器激励电源负端(直流0V)，-SIG表示重量信号负端，+SIG表示重量信号正端，SHLD接信号线屏蔽层。

(7)J2A，J1A，J0A为继电器A输出端。

其中J2A、J0A为继电器常开触点，J1A、J0A为继电器常闭触点。

当重量超过设定值继电器动作时，常开触点J2A、J0A触点接通，常闭触点J1A、J0A触点断开。

J2B，J1B，J0B为继电器B输出端。

其中J2B、J0B为继电器常开触点，J1B、J0B为继电器常闭触点。

当重量超过设定值继电器动作时，常开触点J2B、J0B触点接通，常闭触点J1B、J0B触点断开。

当重量超过设定值时，继电器动作，控制线接J0、J1端子，将J0、J1串接在起重机起升控制回路。

导线宜选用像胶软电缆。

(8)大屏幕A+、B+、C+接信号输出线，对应的大屏幕接线的OUT-端，A-、B-、C-接信号负端，对应我司的大屏幕接线的GND端。

其中A+、A-对应A钩起重数据；B+、B-对应B钩起重数据；C+、C-对应A+B钩总起重数据。

(9)外壳要求可靠接地，安装和接线应遵循有关规定。

QCX-A起重量超载限制器商品描述：一、概述：QCX-A型起重量限制器是我公司专业生产的起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。

该装置具有声报警、立即报警、切断起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。

因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

该产品在设计上采用了先进的计算机技术，有自动校核检查和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。

二、限制器的主要特点2.1由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.2为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试(见安装和调试部分)；2.3为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；三、技术指标3.1适用范围：0.5T～32T各种规格的电动葫芦单梁式起重机；3.2系统误差：小于±5%(F·S)；3.3告警方式：声光报警；(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)额定值报警：当起吊重量达到额定起吊重量的100%时，发出断续的报警声(长声)，显示重物重量；(3)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，红色指示灯亮，且自动切断起重机上升接触器电源，显示重物重量；3.4传感器的静强度：传感器的静强度为额定载荷的1.5倍；3.5工作温度：-20℃～+60℃；3.6相对湿度：45%～95%；3.7电源电压：AC380V，50HZ或按用户要求；3.8继电器触点容量：继电器触点容量为AC380V，2A；3.9控制器的耐压：为2000V；3.10显示方式：四位LED(红色)数字显示起重量，小数点为2位。

QCX-WZ-1起重量限制器四、工作原理QCX-A起重超载限制器由两大部分组成，传感器和控制器。

天车安装超重限制器技术要求一、设备名称：天车超重限制器二、设备数量：45台三、天车超重限制器技术参数：工作电源：AC220V、380V 50Hz使用范围：3T-50T各种规格环链电动葫芦、钢丝绳电动葫芦单、双梁起重机超载保护系统误差：≤5% F.S控制回路电压：24V显示方式：数码管显示工作状态外形尺寸：91*63*100mm四、主要技术要求:1、本产品必须符合GB12602-2009《起重机机械超载保护装置》和GB/T3811-2008《起重机设计规范》的有关要求。

2、预警功能：当起重量≥90％额定重量时，发出低频声光报警。

3、报警保护：当起重量≥100％额定重量时，发出高频声光报警，若延时一定时间(可人工设定)后，仍未消除报警，则自动断开上升电路，禁止提升动作，同时发出连续长鸣报警声和报警指示灯高频闪烁。

4、立即保护：当起重量≥110％额定重量时，立即断开上升电路，禁止提升动作，同时发出长鸣报警声和报警指示灯高频闪烁。

5、过载次数计录：起重机在正常工作时，对过载的次数进行记录。

6、累计工作时间记录：对起重机的总工作时间进行记录。

7、天车在临界状态下起吊重物时，不能出现由于冲击、晃动等因素引起的误报警和误动作现象。

7、仪表盒防护等级为IP44。

8、超重限制器在安装后应当使用重物进行过载试验，验证产品的可靠性。

五、售后服务：4.1负责培训技术人员。

4.2负责指导安装和使用前期维护。

4.3负责维护不少于三个月。

六、资质文件：必须符合GB12602-2009《起重机机械超载保护装置》和GB/T3811-2008《起重机设计规范》的相关证件。

七、交货日期：八、交货地点：开滦能源化工股份范各庄矿业分公司物资超市开滦能源化工股份范各庄矿业分公司。

超载限制器KQC-C使用说明书（Ⅵ）2013年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章概述 (2)第二章技术参数 (2)第三章安装连接 (3)第四章键盘功能介绍 (4)第五章操作方法 (5)第六章操作简要(开机操作即可使用) (6)第七章标定及参数设置 (8)第八章参数设置菜单说明 (11)第九章常见故障及解决方法 (12)附表 1 KQC-C超载限制器装箱清单 (13)第一章概述KQC-C型超载限制器是一种新型智能式重量过载保护器，通过设置的重量传感器测量装载物重量的变化，KQC-C仪表实时显示实际载荷，当载荷达到其额定载荷的设定值时，发出声光报警信号，并可给出开关量输出。

KQC-C型超载限制器体积较小，带有安装卡槽，并可外接小型显示板或大屏幕。

KQC-C型超载限制器具有结构合理、安装方便、调试操作简单、工作可靠、精度高等一系列优点。

采用单个传感器时可用于塔机、卷扬机等；采用两个传感器时可用于施工升降机。

带有标准卡槽，可安装于控制柜中。

第二章技术参数⏹工作电源：AC220V/50Hz；⏹综合误差：≤5%F.S.；⏹供桥电源：DC5V；⏹继电器输出触点容量：10A/250VAC；⏹输入信号范围：0mV--15mV；⏹最大净输入信号：≤15mV；⏹显示位数：4位；⏹大屏幕输出波特率600bps；⏹工作温度：-20℃-60℃；⏹仪表尺寸：115mm*90mm*72mm；⏹仪表重量：0.5kg⏹推荐预热时间：≥10min；第三章安装连接由于KQC-C型超载限制器采用了带有接线端子的工业机箱，因此安装极为简单。

在超载限制器的内部有6个接线端子，他们用来完成超载限制器的外部连接，如下表所示，具体接线如超载限制器上盖前后面贴提示说明所示。

接口编号连接备注1报警器正极报警器2报警器负极3220VAC火线220V电源4未用5220VAC零线6继电器常开端过载开关7继电器公共端8继电器常闭端9外接显示负极外接显示10外接显示信号11外接显示正极12传感器激励正13传感器信号正超载传感器114传感器信号负15传感器激励负16传感器激励正17传感器信号正超载传感器218传感器信号负19传感器激励负注：1、安装仪表时，请严格按照上盖前后面贴提示进行连接；接单个传感器时，另一路传感器接口须信号线短接；2、强制开关在正常情况下禁止使用，如遇特殊情况，超载后仍需继续工作，可打开强制开关。

目录第一章绪论 (1)1.1 起重机超载限制器的介绍 (1)1.2 国内外超载限制器的发展 (1)第二章系统硬件设计 (2)2.1系统方框图 (2)2.2系统硬件设计概述 (2)2.3各子电路的简介 (3)2.3.1电源电路 (3)2.3.2 传感器电路 (3)2.3.3 A/D转换电路 (5)2.3.4复位电路及振荡时钟电路 (6)2.4人机通道的设计 (7)2.4.1显示器的设计 (7)2.4.2 键盘的设计 (9)2.4.3 报警电路的设计 (11)2.4.4超载限制器控制盒的设计 (13)第三章系统软件设计 (15)3.1软件设计概述 (14)3.2软件设计构思与软件结构 (14)结论 (29)参考文献 (30)致谢 (32)附录1 起重机超载限制器主电路图附录2 PCB图第一章绪论1.1 起重机超载限制器的介绍起重机超载限制器（Crane Overload Limiter）[2]是一种重要的起重机超载保护装置。

它主要装备在汽车吊、轮胎吊和履带吊等大型起重机上。

通过系统内的传感器对起重机的关键工作参数进行实时检测，经过分析计算和数据处理得到结果并结合起重机的当前工况进行判断：当实际载荷接近起重机的非安全工作范围时，系统预报警。

超过非安全工作范围时，系统报警并自动进行安全保护控制，禁止起重机向危险方向动作。

1.2 国内外超载限制器的发展伴随微电子技术、计算机技术、智能仪表技术及传感器技术的迅速发展，现今起重机用户己不满足于起重机仅仅拥有载荷、超载限制功能，他们希望获得更多关于起重机工作状态的准确信息，包括起升高度、风速、起升角度、工作幅度甚至钢丝绳状况、油温、振动情况等信息，基于上述原因，起重机超载限制器的功能不断得到延伸，信息集成度更高也更加人性化。

国外许多起重机制造商对起重机超载限制器的研究和应用较早，目前已达到较高水平。

我国在这方面的工作起步较晚，技术水平不高，应用范围不广。

但随着社会经济的发展和安全管理意识的提高，国内起重机的制造商和用户对起重机超载限制器产生了很大需求。

塔吊超载限时器的类型和安全技术要求超载作业会产生过大应力,它可以使钢丝绳拉断、传动部件损坏、电动机烧毁,由于制动力矩相对不够,导致制动失效等。

超载作业对起重机结构危害很大,既会造成起重机主梁的下挠,主梁的上盖板及腹板有可能出现失稳、裂纹或焊缝开焊,又会造成起重机臂架或塔身折断等重大事故。

由于超载破坏了起重机的整体稳定性,有可能发生整机倾覆倾翻等恶性事故灾害。

额定起重量大于20t的桥式起重机,大于10t的门式起重机、装卸桥、铁路起重机及门座起重机等,根据GB6067-85《起重机械安全规程》的规定均应设置超载限制器。

额定起重力矩小于250KN?m的塔式起重机以及升降机和电动葫芦等起重设备根据用户要求必要时也应安装超载限制器。

(一)超载限制器的类型超载保护装置按其功能可分为自动停止型、报警型和综合型几种。

自动停止型超载限制器当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作,同时允许起重机向安全方向动作。

安全方向是指吊载下降、收缩臂架、减小幅度及这些动作的组合。

自动停止型一般为机械式超载限制器,它多用于塔式起重机上。

报警型超载限制器能显示出起重量,并能在起重量达到额定起重量的95%～100%时发出报警的声光信号。

综合型超载限制器能在起重机达到额定起重量的95%～100%时,发出报警的声光信号,当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作。

超载限制器按结构形式可分为机械式、液压式和电子式三种类型。

机械式的超载限制器有杠杆式和弹策式等。

超载保护装置在设计上考虑了起卓机明载荷的影响,吊载在起升、制动、振动的情况下,速度变化会产生一个附加载荷,起升动载荷常达额定载荷的110%～130%。

动载荷是起重作业固有的动力现象,是起重机械作业的一个特点,因此超载保护装置根据这一特点设计了延时电路,使其具有判断处理这种虚假载荷的能力,又能防止实际载荷超过规定值,不至于发生误动作。

(二)超载限制器的安全技术要求①机械式超载限制器的综合误差不应大于8%,电子式超载限制器的综合误差不应大于5%。
