D精选超载限制器A说明书V公司内部编号：（GOOD-TMMT-MMUT-UUPTY-DBC-110A超载限制器操作说明书VER 1.00北京首昌衡器有限公司BeiJing ShouChang Scale Co. Ltd操作说明书版本信息DBC-110A超载限制器由北京首昌衡器有限公司荣誉出品，欢迎广大用户定购使用。
本说明书未能阐述详尽之处，敬请谅解，请您与我公司联系，我们的技术服务人员将为您提供热情周到的服务。
北京首昌衡器有限公司地址：北京市大兴区大兴工业开发区金苑路17号邮编：102600销售经营部售后技术服务目录一、技术规格 -------------------------------------------------------------------3二、功能用途 -------------------------------------------------------------------5三、基本操作 -------------------------------------------------------------------5四、地址参数 ------------------------------------------------------------------10五、接线端子 ------------------------------------------------------------------14六、错误信息 ------------------------------------------------------------------16一、技术规格1.1 规格型号： DBC-110A名称：超载限制器显示： 6位LED数码管，9个LED指示灯工作电源： 220VAC/ 50Hz工作温度： 0℃ ~ 50℃工作湿度： 45% ~ 85% RH (无凝露)储存温度： -10℃ ~ 60℃外形尺寸： 296mm（W）× 193mm（H）× 66.5mm （D）重量：约2.5 kg1.2 模拟输入输入数量： 2路满量程： 0 ~ 30 mV灵敏度： 1μV/分度1.3 AD特性转换方式：Δ-∑转换速率： 10次/s转换精度： 45000/30mV1.4 精度和稳定性非线性：优于0.5%综合误差：小于0.5%长期漂移：对于固定增益和初始固定载荷每年在满量程的0.1之内零点漂移：满量程的±2%之内1.5 传感器供桥供桥电压： DC 10V最大电流： 250mA必要条件：长距离传输应采用6芯屏蔽电缆1.6 继电器输出输出数量： 8个常开/常闭接点接点容量： DC30V 5A / AC250V 5A1.7 4~20mA模拟量输出1路4~20mA模拟量输出，精度0.1%1.8 外观安装形式为壁挂式，安装尺寸如图：1.9 参数存储工作参数永久保存于EEPROM存储器；二、功能用途2.1 概述DBC-100A超载限制器适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。
号起重机械超载限制器使用说明书Operating Instruction北京首昌衡器有限公司B E I J I N G S H O UC H A N G S C A LE C O.，LT D超载限制器使用说明书目录一、系统概述2二、主要性能参数3三、工作原理4四、安装调试5五、维护及保养6六、售后服务6七、注意事项6一、系统概述起重机械超载保护器,是根据国家标准GB12602-90《起重机械超载保护装置安全技术规范》的规定设计制造,专用于防止起重设备在超载状态下运行的一种安全保护装置。
该系统由称重传感器、接线盒、控制仪表部分组成,具有声光报警、数字显示起重重量、切断起重机械提升电路电源回路等功能。
该系统能在起重设备起吊、振动等各种复杂的情况下,直接显示被测荷重,提供准确报警信号。
超载时,开关电路工作,继电器动作,切断提升电路电源回路,实现超载自动保护。
具有安全、准确、可靠、通用性好等特点。
特点:➢在起重机械提升重物、振动等各种复杂的情况下,准确显示被提升物重量,提供准确有报警信号及断电信号、切断起重机械控制电路,实现起重机械超载自动保护➢重心补正功能:可满足限制器需要重心补正的要求➢编程由设定键盘完成,数字定标➢相同的灵敏度,便于互换二、主要性能参数1.系统精度:5%2.DBC-110仪表技术指标：2.1 产品规格✧型号: DBC-110✧显示: 6位荧光数字显示✧显示分度: 1、2、5✧报警指示: 红色指示灯、文字指示✧报警音响: 蜂鸣器2.2模拟输入✧输入范围: 0-23mV✧输入滤波: 3级有源滤波✧灵敏度: 最小分辨率0.4 μV /分度2.3 A/D特性✧转换方式: △-∑✧转换速率: 100次/秒✧显示速率: 10次/秒2.4 传感器供桥✧供桥电压:DC10V✧最大电流:150 mA2.5 精度和稳定性✧非线性:优于0.5%✧综合误差:小于0.5%✧长期漂移:对于固定增益和初始固定载荷每年在满量程的0.1之内✧零点漂移:满量程的±2%之内2.6 继电器输出✧输出路数:3路✧触点容量:250V 3A✧触点形式:干接点✧输出形式:常开、常闭可选2.7 工作条件✧工作电源:AC220V±10% 20VA✧工作温度:-10℃至+70℃✧工作湿度:45% 至85%RH(无凝露)✧储存温度: -20℃至+80℃✧3. 传感器的技术参数:三、工作原理当传感器受力后，提升的重量经传感器转换成模拟电信号，然后图一工作原理方框图经接线盒传至DBC-110仪表,经仪表完成模-数转换，数据处理，在仪表上显示出重量信号，同时另一路信号经仪表内部的微处理器与设定的基准值进行比较,产生满载报警、超载控制信号，从而切断起重设备的上升回路电源，实现超载限制功能。
起重机超载限时器的安全技术要求示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月起重机超载限时器的安全技术要求示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
超载作业会产生过大应力,它可以使钢丝绳拉断、传动部件损坏、电动机烧毁,由于制动力矩相对不够,导致制动失效等。
超载作业对起重机结构危害很大,既会造成起重机主梁的下挠,主梁的上盖板及腹板有可能出现失稳、裂纹或焊缝开焊,又会造成起重机臂架或塔身折断等重大事故。
由于超载破坏了起重机的整体稳定性,有可能发生整机倾覆倾翻等恶性事故灾害。
额定起重量大于20t的桥式起重机,大于10t的门式起重机、装卸桥、铁路起重机及门座起重机等,根据GB6067-85《起重机械安全规程》的规定均应设置超载限制器。
额定起重力矩小于250KN•m的塔式起重机以及升降机和电动葫芦等起重设备根据用户要求必要时也应安装超载限制器。
(一)超载限制器的类型超载保护装置按其功能可分为自动停止型、报警型和综合型几种。
自动停止型超载限制器当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作,同时允许起重机向安全方向动作。
安全方向是指吊载下降、收缩臂架、减小幅度及这些动作的组合。
自动停止型一般为机械式超载限制器,它多用于塔式起重机上。

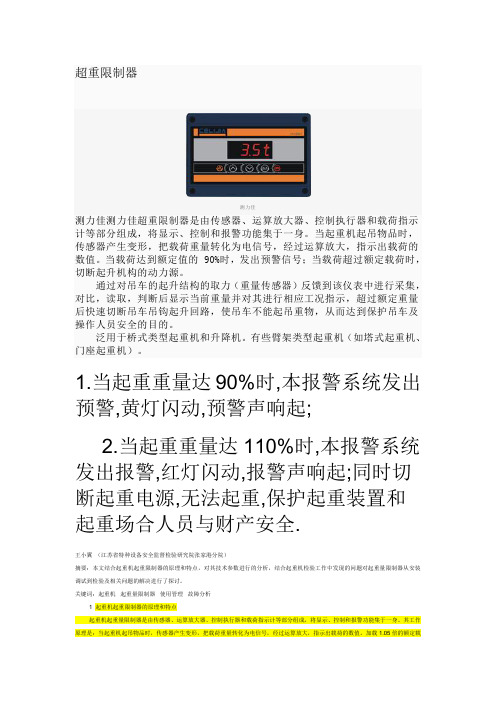

超重限制器测力佳测力佳测力佳超重限制器是由传感器、运算放大器、控制执行器和载荷指示计等部分组成，将显示、控制和报警功能集于一身。
当起重机起吊物品时，传感器产生变形，把载荷重量转化为电信号，经过运算放大，指示出载荷的数值。
当载荷达到额定值的 90%时，发出预警信号；当载荷超过额定载荷时，切断起升机构的动力源。
通过对吊车的起升结构的取力（重量传感器）反馈到该仪表中进行采集，对比，读取，判断后显示当前重量并对其进行相应工况指示，超过额定重量后快速切断吊车吊钩起升回路，使吊车不能起吊重物，从而达到保护吊车及操作人员安全的目的。
泛用于桥式类型起重机和升降机。
有些臂架类型起重机（如塔式起重机、门座起重机）。
1.当起重重量达90%时,本报警系统发出预警,黄灯闪动,预警声响起;2.当起重重量达110%时,本报警系统发出报警,红灯闪动,报警声响起;同时切断起重电源,无法起重,保护起重装置和起重场合人员与财产安全.王小翼（江苏省特种设备安全监督检验研究院张家港分院）摘要：本文结合起重机起重限制器的原理和特点，对其技术参数进行的分析，结合起重机检验工作中发现的问题对起重量限制器从安装调试到检验及相关问题的解决进行了探讨。
关键词：起重机起重量限制器使用管理故障分析1 起重机起重限制器的原理和特点起重机起重量限制器是由传感器、运算放大器、控制执行器和载荷指示计等部分组成，将显示、控制和报警功能集于一身。
其工作原理是：当起重机起吊物品时，传感器产生变形，把载荷重量转化为电信号，经过运算放大，指示出载荷的数值。
加载1.05倍的额定载荷发出超载报警信号并切断上升方向动作。
起重机起重量限制器已广泛用于桥门式类型起重机和升降机，通过对吊车的起升结构的取力（重量传感器）反馈到该仪表中进行采集，对比，读取，判断后显示当前重量并对其进行相应工况指示，超过额定重量后快速切断吊车吊钩起升回路，使吊车不能起吊重物，从而达到保护吊车及操作人员安全的目的。
超载限制器KQC-C(DL)使用说明书Ⅵ2013年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章概述 (2)第二章技术参数 (2)第三章安装连接 (3)第四章键盘功能介绍 (4)第五章操作方法 (5)第六章操作简要(开机操作即可使用) (6)第七章标定及参数设置 (8)第八章参数设置菜单说明 (9)第九章常见故障及解决方法 (10)附表 1 KQC-C(DL)超载限制器装箱清单 (11)第一章概述KQC-C(DL)型超载限制器是在KQC-C超载限制器基础上改进，是一种吊篮专用的新型智能防重量过载保护器。
KQC-C(DL)通过设置仪表的参数，即可实时显示实际载荷，并对两个传感器实时单独检测，当任意一个传感器载荷达到其额定载荷的设定值时，发出声光报警信号，并可给出开关量输出。
KQC-C(DL)型超载限制器体积较小，带有安装卡槽，并可外接小型显示板或大屏幕。
KQC-C(DL)型超载限制器具有结构合理、安装方便、调试操作简单、工作可靠、精度高等一系列优点。
采用两个传感器，专用于吊篮。
带有标准卡槽，可安装于控制柜中。
第二章技术参数⏹工作电源：AC220V/50Hz；⏹综合误差：≤5%F.S.；⏹供桥电源：DC5V；⏹继电器输出触点容量：10A/250VAC；⏹输入信号范围：0mV--15mV；⏹最大净输入信号：≤15mV；⏹显示位数：4位；⏹大屏幕输出波特率600bps；⏹工作温度：-20℃-60℃；⏹仪表尺寸：115mm*90mm*72mm；⏹仪表重量：0.5kg⏹推荐预热时间：≥10min；第三章安装连接由于KQC-C(DL)型超载限制器采用了带有接线端子的工业机箱，因此安装极为简单。
在超载限制器的内部有6个接线端子，他们用来完成超载限制器的外部连接，如下表所示，具体接线如超载限制器上盖前后面贴提示说明所示。
接口编号连接备注1报警器正极报警器2报警器负极3220VAC火线220V电源4未用5220VAC零线6继电器常开端过载开关7继电器公共端8继电器常闭端9外接显示负极外接显示10外接显示信号11外接显示正极12传感器激励正13传感器信号正超载传感器114传感器信号负15传感器激励负16传感器激励正17传感器信号正超载传感器218传感器信号负19传感器激励负注：1、安装仪表时，请严格按照上盖前后面贴提示进行连接；2、强制开关在正常情况下禁止使用，如遇特殊情况，超载后仍需继续工作，可打开强制开关。
浙江立新开关厂超载限制器使用说明书浙江立新开关厂超载限制器使用说明书：(1)打开仪表外壳，用2只M6螺钉把仪表固定在司机室便于观察位置。
(2)仪表注意防水防潮，不能安装于直接雨淋和日晒的地方。
(3)仪表的交流电源应接在起重机主电源的进线端，避免起重机上其他电气设备的控制。
(4)传感器连接线用RVVP4*0.4mm 2的屏蔽线连接，此线缆要按照行线标准悬挂于电缆架上与起重小车一起移动。
(5)仪表可以选择交流220V或380V供电(6)仪表与传感器连接按照线路板上的标识正确连接。
EXC是传感器激励电源正端(直流5V)，-EXC是传感器激励电源负端(直流0V)，-SIG表示重量信号负端，+SIG表示重量信号正端，SHLD接信号线屏蔽层。
(7)J2A，J1A，J0A为继电器A输出端。
其中J2A、J0A为继电器常开触点，J1A、J0A为继电器常闭触点。
当重量超过设定值继电器动作时，常开触点J2A、J0A触点接通，常闭触点J1A、J0A触点断开。
J2B，J1B，J0B为继电器B输出端。
其中J2B、J0B为继电器常开触点，J1B、J0B为继电器常闭触点。
当重量超过设定值继电器动作时，常开触点J2B、J0B触点接通，常闭触点J1B、J0B触点断开。
当重量超过设定值时，继电器动作，控制线接J0、J1端子，将J0、J1串接在起重机起升控制回路。
导线宜选用像胶软电缆。
(8)大屏幕A+、B+、C+接信号输出线，对应的大屏幕接线的OUT-端，A-、B-、C-接信号负端，对应我司的大屏幕接线的GND端。
其中A+、A-对应A钩起重数据；B+、B-对应B钩起重数据；C+、C-对应A+B钩总起重数据。
(9)外壳要求可靠接地，安装和接线应遵循有关规定。
