起重量限制器

起重量限制器一、概述：起重量限制器是起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。

该装置具有声报警、立即报警、切断起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。

因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

该产品在设计上采用了先进的计算机技术，有自动校核检查和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。

二、限制器的主要特点2.1由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.2为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试(见安装和调试部分)；2.3为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；三、技术指标3.1适用范围：0.5T～32T各种规格的电动葫芦单梁式起重机；3.2系统误差：小于±5%(F²S)；3.3告警方式：声光报警；(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)额定值报警：当起吊重量达到额定起吊重量的100%时，发出断续的报警声(长声)，显示重物重量；(3)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，红色指示灯亮，且自动切断起重机上升接触器电源，显示重物重量；3.4传感器的静强度：传感器的静强度为额定载荷的1.5倍；3.5工作温度：-20℃～+60℃；3.6相对湿度：45%～95%；3.7电源电压：AC380V，50HZ或按用户要求；3.8继电器触点容量：继电器触点容量为AC380V，2A；3.9控制器的耐压：为2000V；3.10显示方式：四位LED(红色)数字显示起重量，小数点为2位。

四、工作原理起重量限制器由两大部分组成，传感器和控制器。

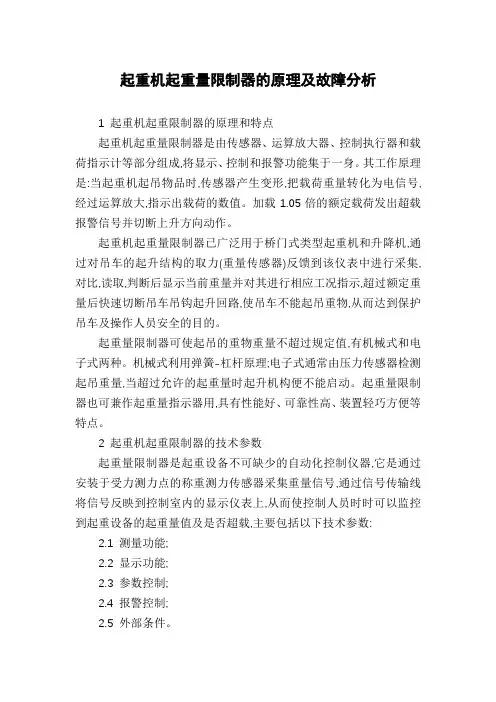

起重机起重量限制器的原理及故障分析1 起重机起重限制器的原理和特点起重机起重量限制器是由传感器、运算放大器、控制执行器和载荷指示计等部分组成,将显示、控制和报警功能集于一身。

其工作原理是:当起重机起吊物品时,传感器产生变形,把载荷重量转化为电信号,经过运算放大,指示出载荷的数值。

加载1.05倍的额定载荷发出超载报警信号并切断上升方向动作。

起重机起重量限制器已广泛用于桥门式类型起重机和升降机,通过对吊车的起升结构的取力(重量传感器)反馈到该仪表中进行采集,对比,读取,判断后显示当前重量并对其进行相应工况指示,超过额定重量后快速切断吊车吊钩起升回路,使吊车不能起吊重物,从而达到保护吊车及操作人员安全的目的。

起重量限制器可使起吊的重物重量不超过规定值,有机械式和电子式两种。

机械式利用弹簧-杠杆原理;电子式通常由压力传感器检测起吊重量,当超过允许的起重量时起升机构便不能启动。

起重量限制器也可兼作起重量指示器用,具有性能好、可靠性高、装置轻巧方便等特点。

2 起重机起重限制器的技术参数起重量限制器是起重设备不可缺少的自动化控制仪器,它是通过安装于受力测力点的称重测力传感器采集重量信号,通过信号传输线将信号反映到控制室内的显示仪表上,从而使控制人员时时可以监控到起重设备的起重量值及是否超载,主要包括以下技术参数:2.1 测量功能;2.2 显示功能;2.3 参数控制;2.4 报警控制;2.5 外部条件。

3 超重机起重限制器故障排除与分析起重限制器所发生的故障,总的来说主要集中在以下五个部件:一是传感器,二是增益电路,三是中央处理与存贮,四是显示,五是执行机构。

一般情况下,起重限制器故障多出现在传感器、增益电路和执行机构。

中央处理与存贮和显示部分出现故障的情况较少,笔者多年来只遇见过一次显示部分出故障。

而且,就中央处理器和显示部分而言,出现故障后,凭自己的力量无法修改,只有联系厂家维修。

下面就传感器、增益电路和执行机构进行故障排查分析。

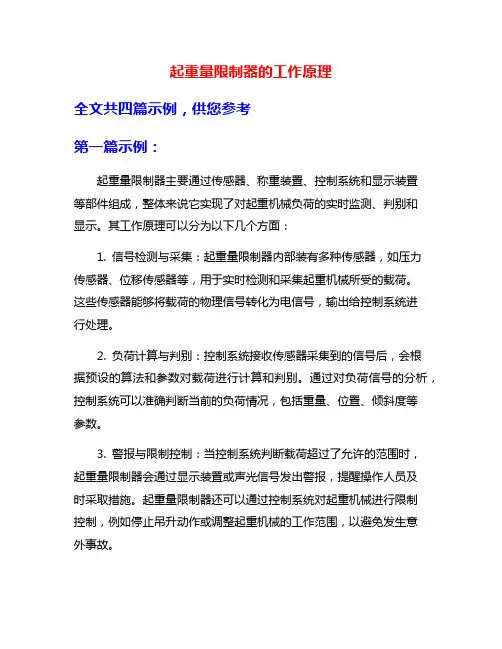

起重量限制器的工作原理全文共四篇示例，供您参考第一篇示例：起重量限制器主要通过传感器、称重装置、控制系统和显示装置等部件组成，整体来说它实现了对起重机械负荷的实时监测、判别和显示。

其工作原理可以分为以下几个方面：1. 信号检测与采集：起重量限制器内部装有多种传感器，如压力传感器、位移传感器等，用于实时检测和采集起重机械所受的载荷。

这些传感器能够将载荷的物理信号转化为电信号，输出给控制系统进行处理。

2. 负荷计算与判别：控制系统接收传感器采集到的信号后，会根据预设的算法和参数对载荷进行计算和判别。

通过对负荷信号的分析，控制系统可以准确判断当前的负荷情况，包括重量、位置、倾斜度等参数。

3. 警报与限制控制：当控制系统判断载荷超过了允许的范围时，起重量限制器会通过显示装置或声光信号发出警报，提醒操作人员及时采取措施。

起重量限制器还可以通过控制系统对起重机械进行限制控制，例如停止吊升动作或调整起重机械的工作范围，以避免发生意外事故。

4. 数据记录与分析：起重量限制器还具有数据记录和分析功能，可以将起重作业过程中的载荷数据进行记录和保存，为事故分析和工作负荷评估提供数据支持。

这也有助于对起重机械的使用情况进行跟踪和管理。

起重量限制器在工作中起着重要的安全保障作用。

通过实时监测和控制起重机械的负荷，有效避免了超载、偏载等情况的发生，保障了起重作业的安全和高效进行。

在实际应用中，起重量限制器的工作原理和功能可以根据不同的场景和要求进行定制，以满足各种工程作业的需要。

需要注意的是，在使用起重量限制器时，操作人员应严格按照说明书和规定进行操作，定期对起重量限制器进行维护和检查，确保其工作状态良好。

这样才能充分发挥起重量限制器的作用，保障工程作业的安全和稳定进行。

第二篇示例：起重量限制器的工作原理基于负荷传感器的信号采集和处理。

负荷传感器通常采用应变片、压力传感器或其他形式的传感器，用于感知吊钩的负载重量。

当吊钩负载增加时，负荷传感器产生相应的电信号，并将这些信号传输到电子控制器中。

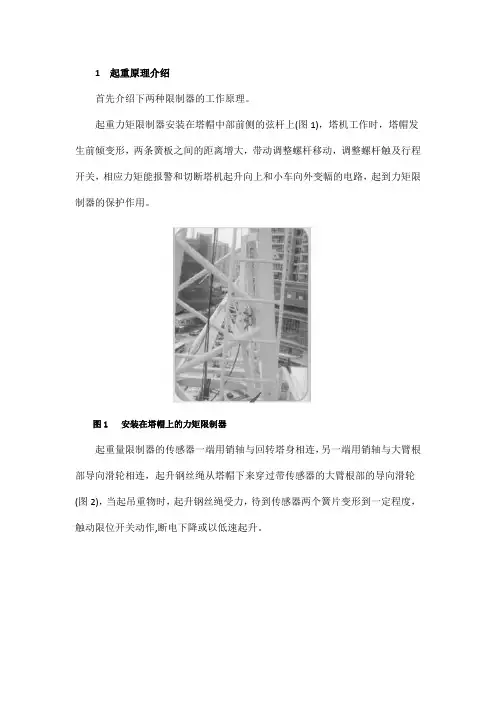

1 起重原理介绍首先介绍下两种限制器的工作原理。

起重力矩限制器安装在塔帽中部前侧的弦杆上(图1)，塔机工作时，塔帽发生前倾变形，两条簧板之间的距离增大，带动调整螺杆移动，调整螺杆触及行程开关，相应力矩能报警和切断塔机起升向上和小车向外变幅的电路，起到力矩限制器的保护作用。

图1 安装在塔帽上的力矩限制器起重量限制器的传感器一端用销轴与回转塔身相连，另一端用销轴与大臂根部导向滑轮相连，起升钢丝绳从塔帽下来穿过带传感器的大臂根部的导向滑轮(图2)，当起吊重物时，起升钢丝绳受力，待到传感器两个簧片变形到一定程度，触动限位开关动作,断电下降或以低速起升。

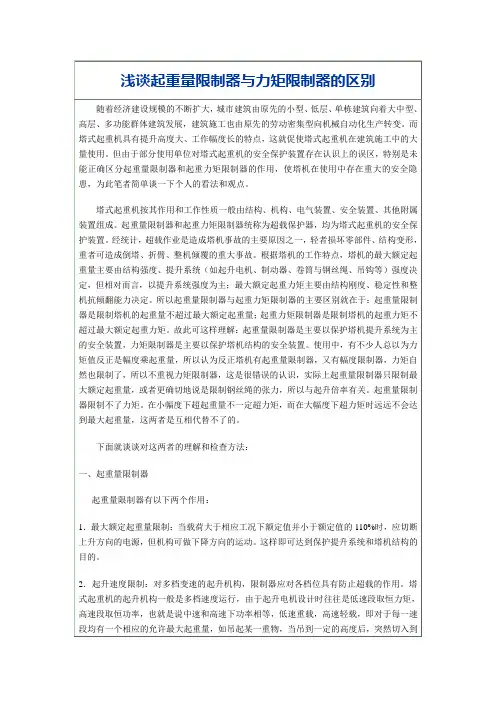

(a)(b)(c)图2 安装在大臂根部的起重量限制器示意(a)立体示意；(b)侧面图；(c)受力分析2 限制器的区别以图3所示某厂QTZ63型塔式起重机特性曲线说明两种限制器的区别。

以4倍率50m臂说明(2倍率同理)，曲线中水平段，即幅度13.72m内，最大起重量为6t；同样，2倍率时在幅度25.23m以内时最大起重量为3t，也就是每根钢丝绳承担的重量为1.5t时，起重量限制器报警，以幅度10m为例，这时起重机能起吊6t，则力矩为6x10=60(t -m)<63 (t-m)，所以此时起作用的应该是起重量限制器而不是力矩限制器。

再以幅度50 m为例,此处起重量为1.3t，每根钢丝绳承担重量为1.3÷4=0.325t<1.5t，力矩为1.3×50=65( t·m)>63 (t ·m),所以此时起作用的应该是力矩限制器。

当然，因为塔机工作中受力情况复杂，起重量与力矩也不完全是以这样的比例计算，但上述内容已能充分说明起重量限制器和力矩限制器在工作中是在不同幅度中起作用的。

通过以上分析，说明两个限制器各有作用，均不能缺少、不能相互代替。

图3 某厂QTZ63型塔式起重机特性曲线。

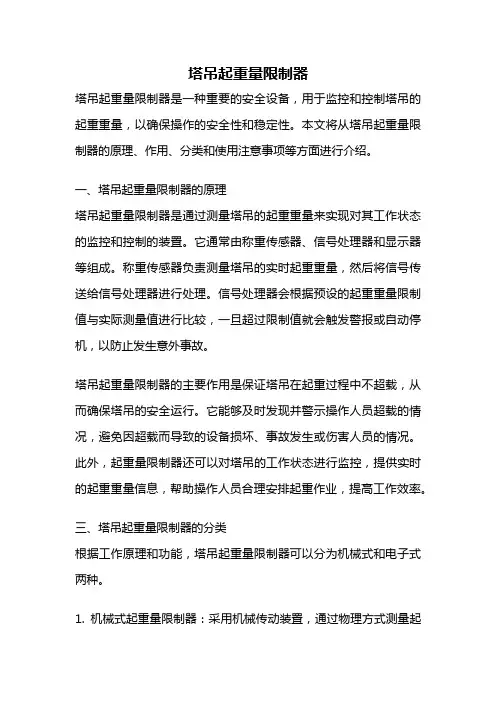

塔吊起重量限制器塔吊起重量限制器是一种重要的安全设备，用于监控和控制塔吊的起重重量，以确保操作的安全性和稳定性。

本文将从塔吊起重量限制器的原理、作用、分类和使用注意事项等方面进行介绍。

一、塔吊起重量限制器的原理塔吊起重量限制器是通过测量塔吊的起重重量来实现对其工作状态的监控和控制的装置。

它通常由称重传感器、信号处理器和显示器等组成。

称重传感器负责测量塔吊的实时起重重量，然后将信号传送给信号处理器进行处理。

信号处理器会根据预设的起重重量限制值与实际测量值进行比较，一旦超过限制值就会触发警报或自动停机，以防止发生意外事故。

塔吊起重量限制器的主要作用是保证塔吊在起重过程中不超载，从而确保塔吊的安全运行。

它能够及时发现并警示操作人员超载的情况，避免因超载而导致的设备损坏、事故发生或伤害人员的情况。

此外，起重量限制器还可以对塔吊的工作状态进行监控，提供实时的起重重量信息，帮助操作人员合理安排起重作业，提高工作效率。

三、塔吊起重量限制器的分类根据工作原理和功能，塔吊起重量限制器可以分为机械式和电子式两种。

1. 机械式起重量限制器：采用机械传动装置，通过物理方式测量起重重量。

它结构简单、可靠性高，适用于一些基础设施较为简单的工地。

但由于受到机械部件的磨损和故障等因素的影响，机械式起重量限制器的精度和可靠性相对较低。

2. 电子式起重量限制器：采用电子传感器测量起重重量，并通过电子设备进行处理和显示。

电子式起重量限制器具有精度高、反应速度快、可靠性好等优点，适用于对起重重量要求较高的工地。

此外，电子式起重量限制器还可以与计算机网络系统连接，实现数据的记录和远程监控。

四、塔吊起重量限制器的使用注意事项1. 安装前应对塔吊进行全面检查，确保设备工作正常，各个部件完好无损。

2. 安装过程中应根据厂家提供的安装说明进行操作，确保安装正确、牢固可靠。

3. 使用前应对起重量限制器进行调试和校准，确保其准确度和灵敏度符合要求。

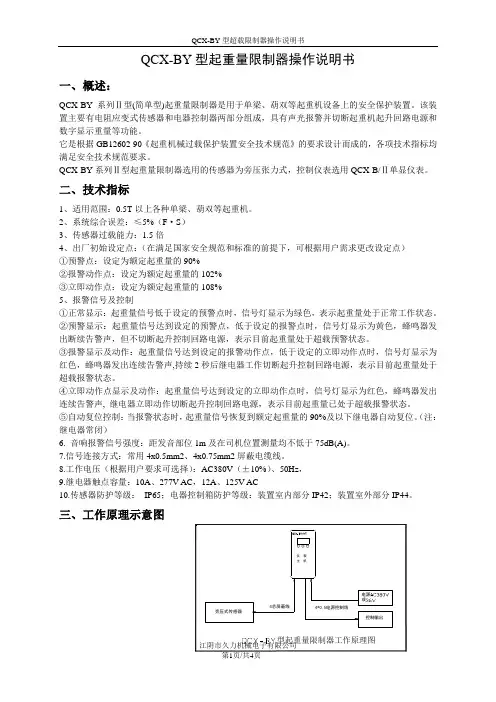

QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。

该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。

QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。

二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。

2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。

②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。

③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。

④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。

⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。

（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。

7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。

TCQ-A型起重量限制器使用说明书常州市常欣电子衡器有限公司常州常欣起重物联科技有限公司TCQ-A型起重量限制器快速使用指南一、概述这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。

具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。

本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。

二、主要技术参数1、综合精度：额定起重量的±5%以内（根据GB12602-2020）；2、控制点：一组超载控制点输出，触点容量为AC250V/3A；3、电源电压：AC380V±10%，50/60Hz；4、环境温度：-20℃～60℃、≤95%RH；5、传感器出线：3米四线耐高温屏蔽电缆；6、传感器防护等级：IP65；7、传感器过载能力：额定起重量的1.5倍以内；8、系统线性度范围：额定起重量的1.2倍以内；9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。

三、系统安装调试说明传感器接入端子仪表工作电源接入端子超载控制输出端子（一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。

（二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。

（三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。

（四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。

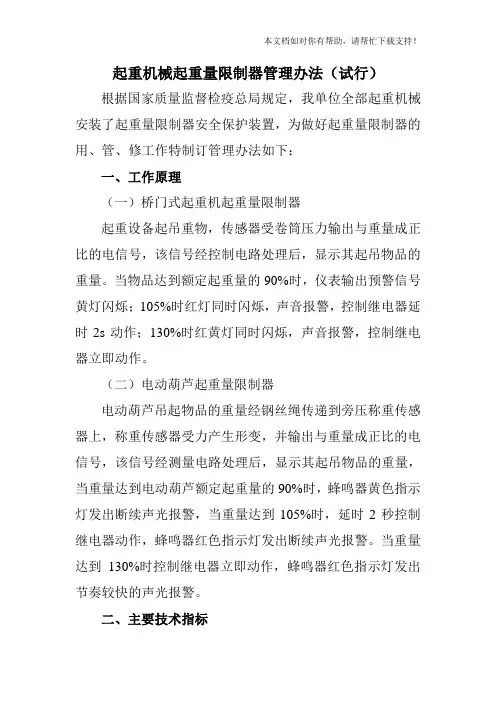

起重机械起重量限制器管理办法（试行）根据国家质量监督检疫总局规定，我单位全部起重机械安装了起重量限制器安全保护装置，为做好起重量限制器的用、管、修工作特制订管理办法如下：一、工作原理（一）桥门式起重机起重量限制器起重设备起吊重物，传感器受卷筒压力输出与重量成正比的电信号，该信号经控制电路处理后，显示其起吊物品的重量。

当物品达到额定起重量的90%时，仪表输出预警信号黄灯闪烁；105%时红灯同时闪烁，声音报警，控制继电器延时2s动作；130%时红黄灯同时闪烁，声音报警，控制继电器立即动作。

（二）电动葫芦起重量限制器电动葫芦吊起物品的重量经钢丝绳传递到旁压称重传感器上，称重传感器受力产生形变，并输出与重量成正比的电信号，该信号经测量电路处理后，显示其起吊物品的重量，当重量达到电动葫芦额定起重量的90%时，蜂鸣器黄色指示灯发出断续声光报警，当重量达到105%时，延时2秒控制继电器动作，蜂鸣器红色指示灯发出断续声光报警。

当重量达到130%时控制继电器立即动作，蜂鸣器红色指示灯发出节奏较快的声光报警。

二、主要技术指标（一）桥门式起重机起重量限制器1.适用范围：0.5t~600t各种规格型号桥门式起重机。

2.综合误差：≤±5%（F*S）3.动作误差：≤±3%（F*S）4.安全过载：额定起重量的150%5.使用环境：-10~+60℃、90%RH6.电源电压：~ 220V±10%/~380V±10%7.继电器触点容量：~380V 5A8.显示方式：四位0.4英寸LED显示9.传感器防护等级：IP6510．控制盒防护等级IP42（二）电动葫芦起重量限制器1.适用范围：单根钢丝绳最大受力5t的电动葫芦。

2.显示精度：≤±5%（F*S）3.动作误差：≤±3%（F*S）4.安全过载：额定起重量的150%5.使用环境：-10~+60℃、90%RH6.电源电压：~380V±10% 50HZ7.控制继电器触点容量：~220V 5A8.显示方式：三位LED显示9.传感器防护等级：IP6510．控制盒防护等级IP42三、注意事项1.安装前请核对本产品型号是否符合该起重设备。

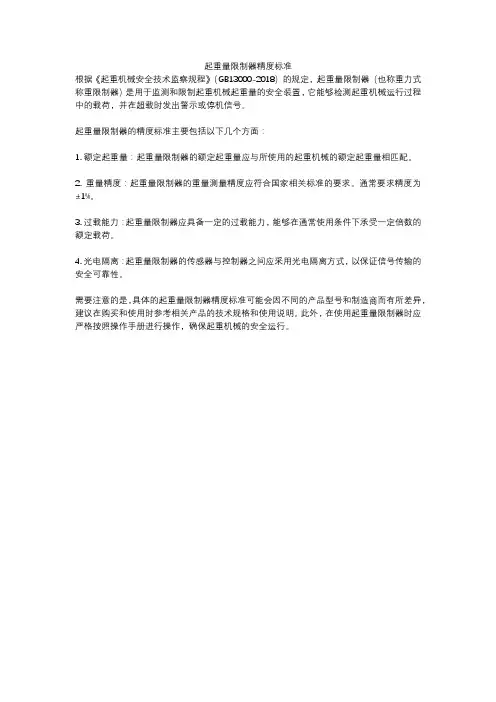

起重量限制器精度标准
根据《起重机械安全技术监察规程》（GB13000-2018）的规定，起重量限制器（也称重力式称重限制器）是用于监测和限制起重机械起重量的安全装置，它能够检测起重机械运行过程中的载荷，并在超载时发出警示或停机信号。

起重量限制器的精度标准主要包括以下几个方面：
1. 额定起重量：起重量限制器的额定起重量应与所使用的起重机械的额定起重量相匹配。

2. 重量精度：起重量限制器的重量测量精度应符合国家相关标准的要求。

通常要求精度为±1%。

3. 过载能力：起重量限制器应具备一定的过载能力，能够在通常使用条件下承受一定倍数的额定载荷。

4. 光电隔离：起重量限制器的传感器与控制器之间应采用光电隔离方式，以保证信号传输的安全可靠性。

需要注意的是，具体的起重量限制器精度标准可能会因不同的产品型号和制造商而有所差异，建议在购买和使用时参考相关产品的技术规格和使用说明。

此外，在使用起重量限制器时应严格按照操作手册进行操作，确保起重机械的安全运行。

化的起重机械也应装设起重量限制器。

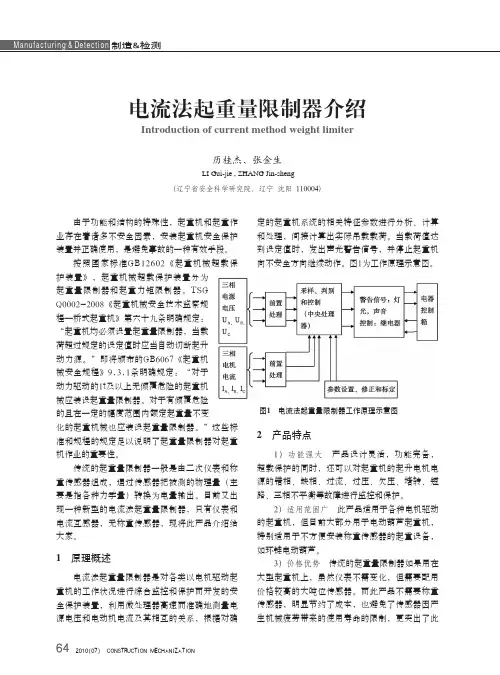

”这些标准和规程的规定足以说明了起重量限制器对起重传统的起重量限制器一般是由二次仪表和称重传感器组成，通过传感器把被测的物理量（主要是指各种力学量）转换为电量输出。

目前又出现一种新型的电流法起重量限制器，只有仪表和图1　电流法起重量限制器工作原理示意图2　产品特点1）功能强大　产品设计灵活，功能完备，超载保护的同时，还可以对起重机的起升电机电源的错相、缺相、过流、过压、欠压、堵转、短路、三相不平衡等故障进行监控和保护。

2）适用范围广　此产品适用于各种电机驱动建筑机械化　流。

但也可以根据用户需要另外配有仪表供司机采集一次信号的元件对起重机的适用性　在传统的起重量限制器中，起重机吊载的载荷直接或间接作用于称重传感器上，这样就要求传感器本身的强度要高于起重系统中承载部件的强度，而且要结构牢固可靠且抗机械疲劳。

起重机类型不同，称重传感器的取力方式、安装位置、机械结构、体积、重量也不同。

大型起重机配用的传感器体积大、价格高。

而此产品不需要称重传感器，通过电流互感器采集起重机起升电机电流信号，间接计算出实际吊载载荷，对于不同吨位的起重机只要更换电流互感器即可。

电流法超载限制器更多考虑一些起重机械起升电机本身的特点，如电机功率、电机是绕线型的还是鼠笼式的，是单速还是双速等，只有解决好这些问题才能保证产品的适用性更强。

国外同行业应用情况电流法起重量限制器在国外已率先得到使用,特别是在韩国应用广泛。

目前国内这种产品还刚刚起步，此产品对起重机的适用性还需要市场的检验，用户还有一个逐步认识接受的过程，希望生产企业根据国内起重机市场的具体情况和用户的反馈信息进一步改进产品设计，使产品逐渐走向成熟。

（编辑　王春雨）二次仪表的安装位置不同　传统的起重量限制器的二次仪表一般都安装在司机室或固定在电动葫芦的地操上，司机可直接观察到仪表显示和声光报警信号，显示的参数一般为起重量。

而此产品的仪表一般装在起重机的控制柜内或外挂在控制柜上，如果仪表出现故障，地面的司机很难发现，容易超载，显示的参数一般为起升电图2　旁压式称重传感器图2　电流互感器TH21 B1001-1366(2010)07-0064-022010-05-05。

起重量限制器常见故障及维修
一、起重量限制器主要由三部分组成：
1、起重传感器。

2、显示控制仪表。

3、信号传输屏蔽电缆线。

二、注意事项：1、网络电压不能超过±15%
2、仪表的电源在上班时接通下班后断开。

3、传感器和显示仪表应防止淋雨，应避免高温（＞80℃）
的环境，传感器应防止过载或斜拉力。

4、注意信号屏蔽电缆线的完好性，防止断损影响室使用。

三、常见故障：
1、送电后无显示：▲查电源输入380V/220V是否正常。

▲查电源电源保险丝是否断路（φ5×20 0.3A）。

▲查电源板—显示板的联线（排线）是否联接。

2、通电后显示“111”▲查信号传输屏蔽电缆是否接好，有否断线情况。

▲查+6V和-6V直流桥压是否存在。

▲查传感器输出信号0—U1是否正常。

3、通电后显示“999”▲查信号传输屏蔽电缆是否接好，有否断线情况。

▲查+6V和-6V直流桥压是否存在。

▲查传感器输出信号0—U1是否正常。

▲传感器输出零点太高，查钩头是否有重物，落下
重物，重新启动。

四、保修条件：▲按使用说明书在正确的安装方法下且正常使用条件下。

▲电源电压的波动范围达到GB12602-90标准规定范围内。

▲传感器的受力不能超过其过载能力。

▲信号传输屏蔽电缆断损情况不在保修范围内。

▲由于信号传输屏蔽电缆的断路或短路而造成传感器应变
片的烧坏情况，不在保修范围内。

起重量限制器技术要求
以下是 8 条关于起重量限制器技术要求：
1. 那起重量限制器可不得精密度高高的呀！就像你射箭要瞄得准一样，它得非常精确才行呢。

比如在建筑工地上，要是起重量限制器不精准，哎呀，那不是要出大问题啦。

2. 起重量限制器的稳定性得超强吧！这就好比是一座坚固的城堡，不管外面怎么风吹雨打，它都稳稳当当的。

咱就说要是它不稳定，一会儿好一会儿坏的，那多让人揪心呐！
3. 起重量限制器的反应速度那肯定得快快的呀！这就像短跑运动员听到发令枪响就立马冲出去一样。

要是反应慢了，可能危险就已经发生了，你说吓不吓人呀！
4. 它的适应性也很重要哇！就如同人要适应各种环境一样，起重量限制器也得能在不同的场景下都正常工作呢。

要是在这个地方行，换个地方就不行了，那可不行哟！
5. 起重量限制器的可靠性得杠杠的呀！这就类似你有个特别靠谱的朋友，啥事交给他你都放心。

要是不可靠，总是关键时刻掉链子，那多耽误事啊！
6. 嘿，起重量限制器的易操作性也不能忽视呀！就好像玩游戏一样，要是操作太复杂，谁还愿意玩呀。

要是很难操作，工人师傅们得多烦呐！
7. 起重量限制器的耐用性也很关键呐！这跟一双好鞋子似的，能陪着你走很多路。

要是不耐用，三天两头就得换，那成本得多高哇！
8. 起重量限制器的智能化也得跟上时代呀！这好比现在的智能手机，越来越智能方便。

如果它不智能，那不是落后了嘛！
总之，起重量限制器的这些技术要求都非常重要，一个都不能忽视！它关系到很多人的安全和工作效率呢！。

知识创造未来
起重量限制器
起重量限制器（Load Limiters）是一种用于测量和监测起重机械设备负载的装置。

其主要功能是根据设定的上限，确保起重机在安全范围内工作，防止超载和潜在的危险。

起重量限制器通常使用传感器、负荷单元和计算控制单元组成，通过测量被起重物体施加的力或重量，以及设备自身的负载情况，比如吊钩负荷、臂架负荷等数据，来判断是否达到限制值。

一旦起重机的负荷接近或超过设定的上限，起重量限制器会发出警报，提醒操作员进行适当的措施，如减小负荷、调整机器位置或停止操作。

这样可以避免超载情况导致设备损坏，甚至发生事故。

起重量限制器通常被广泛应用于各种起重机械设备，如塔式起重机、桥式起重机、履带起重机、汽车起重机等，以确保安全的起重操作。

1。

起重机械起重量限制器管理办法（试行）根据国家质量监督检疫总局规定,我单位全部起重机械安装了起重量限制器安全保护装置，为做好起重量限制器的用、管、修工作特制订管理办法如下：一、工作原理（一）桥门式起重机起重量限制器起重设备起吊重物,传感器受卷筒压力输出与重量成正比的电信号，该信号经控制电路处理后，显示其起吊物品的重量。

当物品达到额定起重量的90％时,仪表输出预警信号黄灯闪烁；105%时红灯同时闪烁，声音报警，控制继电器延时2s动作；130%时红黄灯同时闪烁，声音报警，控制继电器立即动作。

(二）电动葫芦起重量限制器电动葫芦吊起物品的重量经钢丝绳传递到旁压称重传感器上，称重传感器受力产生形变，并输出与重量成正比的电信号，该信号经测量电路处理后，显示其起吊物品的重量，当重量达到电动葫芦额定起重量的90%时，蜂鸣器黄色指示灯发出断续声光报警，当重量达到105%时，延时2秒控制继电器动作，蜂鸣器红色指示灯发出断续声光报警。

当重量达到130%时控制继电器立即动作，蜂鸣器红色指示灯发出节奏较快的声光报警。

二、主要技术指标(一）桥门式起重机起重量限制器1.适用范围：0.5t～600t各种规格型号桥门式起重机.2.综合误差:≤±5％(F*S）3.动作误差：≤±3％（F＊S)4.安全过载：额定起重量的150%5.使用环境：-10～+60℃、90%RH6.电源电压:~ 220V±10％/～380V±10％7。

继电器触点容量:～380V 5A8.显示方式：四位0。

4英寸LED显示9.传感器防护等级:IP6510．控制盒防护等级IP42（二)电动葫芦起重量限制器1.适用范围:单根钢丝绳最大受力5t的电动葫芦。

2。

显示精度：≤±5%(F＊S）3.动作误差：≤±3％（F*S）4。

安全过载：额定起重量的150％5。

使用环境：—10~+60℃、90%RH6.电源电压：~380V±10％50HZ7。

起重量限制器工作原理A crane load limiter is an essential safety device that prevents overloading and potential accidents when lifting heavy loads. 起重量限制器是一种重要的安全装置，它可以防止超载和潜在的事故发生，当起重重物时。

The working principle of a crane load limiter is based on monitoring and measuring the weight being lifted by the crane. 起重量限制器的工作原理是通过监测和测量起重机吊起的重量来实现的。

When the load on the crane reaches a pre-set limit, the load limiter will sound an alarm and prevent the crane from lifting the load any further. 当起重机上的负载达到预设的限制时，起重量限制器会发出警报，并阻止起重机进一步吊起负载。

The main components of a crane load limiter include load cells, a display unit, and a control unit. 起重量限制器的主要组件包括负荷传感器、显示单元和控制单元。

The load cells are responsible for measuring the weight of the load, while the display unit shows the weight being lifted and any relevant warnings. 负荷传感器负责测量负载的重量，而显示单元则显示起重的重量和任何相关的警告。

关于起重量限制器的使用说明起重量限制器（以下简称限制器）是用于桥吊、门吊起重设备上限制起重量的安全保护装置。

该装置由控制器和传感器两大部分组成，能显示起吊重物重量，防止人身事故，因此它对冶金、矿山、码头、仓储等行业的现代化安全生产具有极重要意义。

限制器仪表采用单片机控制技术，主要功能有：通过接入受力传感器信号，实时测量并同时显示起吊重量。

当重量达到设定值时，具备声光报警和输出控制信号，切断起升回路电源的功能。

并具有重量显示准确，调试方便的特点。

起重量限制器工作原理：起重机械起吊的重物重量，由电阻应变式传感器检测后，将实物重量线性化转换成模拟量电信号，送到放大器放大，然后进行A/D转换成数字量，转入单片机经处理送到数字显示屏显示，与此同时单片机将测出的重量与预置的额定载荷进行比较，当发现重物重量达到额定载荷时，限制器发出报警声提醒操作人员注意，最后当达到立即报警点时，除发出连续报警声外，限制器内继电器动作，立即切断起重机上升接触电源，起重机停止向不安全方向作业，但不影响其它机构动作，以达到限载保护作用。

起重量限制器技术指标1、适用范围：3~150吨桥式或门式起重机（其它类型的起重机械可按用户要求定制）2、限载误差：小于±2%3、告警方式：1）预报警点：当起吊重物重量达到额定起吊重量90%时，发出断续预报警声，同时显示屏显示重物重量。

2）延时报警点：当起吊重物重量达到额定起吊重量110%时延时2秒钟，再度发出断续报警声，其报警声音较第一次稍慢，同时显示屏显示重物重量。

3）立即报警点，当起吊重物重量达到额定起吊重量130%时，发出连续报警声，同时切断起重机上升接触器电源。

以上三次报警点界限，也可根据用户具体要求在仪表内任意设置。

4、传感器静强度，为额定载荷3倍。

5、传感器及控制器工作温度，-25~+60℃。

6、工作允许相对湿度范围：20~95%7、电源电压允许范围：AC220V±10% 50HZ或AC380V±10% 50HZ，耗电量5W。

高灵科技BCQ-GL 型起重量限制器使用说明书蚌埠高灵传感系统工程有限公司BCQ-GL 型旁压式起重量限制器使用说明一、概述：BCQ-GL 型起重量限制器是我公司专业生产的起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。

该装置具有声报警、立即报警、切断起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。

因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

该产品在设计上采用了先进的计算机技术，有自动校核检查和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。

二、限制器的主要特点2.1 由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.2 为了消除传感器、放大器和机械等多方面长期工作生产生的变化带来的影响，本装置采用了零点自动跟踪记忆技术，确保称重的精度；2.3 为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试(见安装和调试部分)；2.4 为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；三、技术指标3.1 适用范围：0.5T～32T 各种规格的电动葫芦单梁式起重机；3.2 系统误差：小于±5%(F·S)；3.3 告警方式：蜂鸣器报警；(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，且延时2 秒钟自动切断起重机上升接触器电源，显示重物重量；3.4 传感器的静强度：传感器的静强度为额定载荷的1.5 倍；3.5 工作温度：-20℃～+60℃；3.6 相对湿度：45%～95%；3.7 电源电压：AC380V，50HZ 或按用户要求；3.8 继电器触点容量：继电器触点容量为AC380V，2A；3.9 控制器的耐压：为2000V；3.10 显示方式：四位LED(红色)数字显示起重量，小数点自动切换。

塔吊区间限位装置
塔吊的限位装置主要包括以下几种：
1. 起重量限制器：也称超载限位器，是一种能使起重机不致超负荷运行的保险装置。

当吊重超过额定起重量时，它能自动地切断提升机构的电源停车或发出警报。

2. 力矩限制器：对于变幅起重机，一定的幅度只允许起吊一定的吊重，如果超重，起重机就有倾翻的危险。

在某一定幅度，如果吊物超出了其相应的重量，电路就被切断，使提升不能进行，保证了起重机的稳定。

3. 高度限制器：也称吊钩高度限位器，一般都装在起重臂的头部。

当吊钩滑升到极限位置时，便托起杠杆，压下限位开关，切断电路停车，合闸时吊钩只能下降。

4. 行程限制器：防止起重机发生撞车或限制在一定范围内行驶的保险装置。

它一般安装在主动台车内侧，主要是安装一个可以拨动扳把的行程开关。

另在轨道的端头（在运行限定的位置）安装一个固定的极限位置挡板，当塔吊运行到这个位置时，极限挡板即碰触行程开关的扳把，切断控制行走的电源，再合闸时塔吊只能向相反方向运行。

此外，还有回转角度限位器等装置用于控制塔吊的运行范围和方向，从而保证操作安全。

这些限位装置各自发挥不同的作用，共同协作以实现塔吊的安全运行。
