QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)- 1 -9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

Q C X型起重量限制器使用说明书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量证体系认证。

并于2008年12月通过CE认证。

二、技术指标1、适用范围：桥门式起重机2、动作误差≤±3%（）3、系统综合显示误差：≤5%4、报警点设定：预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：倍。

7、使用环境条件：-20℃90%RH8、电源电压：~220V 或（如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A，380V /10A。

10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

WTZ-A20电动葫芦超载限制器概述：WTZ-A20型起重量限制器适用于电动葫芦电动葫芦电动葫芦、钢丝绳置吊等起重设备上限制起重量的安全保护装置。

该装置由控制器和传感器两大部分，能显示起吊重物重量并进行监控保护，防止人身事故。

在冶金、矿山、码头、仓储等行业得到广泛应用。

WTZ-A20型起重量限制器是根据GB 12602-2009《起重机械超载保护装置》和GB/T 3811-2008《起重机设计规范》的有关要求设计生产，具有结构紧凑、安装方便、调试操作简单、工作可靠、精度高等一系列优点。

推荐应用的起重设备：WTZ-A20用于一路重量信号监测；适用于升降机升降机升降机、电动葫芦电动葫芦等钢丝绳置吊的起重设备。

功能特点简述：◆实时监控实时监控实时监控：：采用0.56吋高亮数码管显示，实时显示起吊重量并监控起重安全。

◆声光报警声光报警声光报警：：当有实际工况参数将到达到预设的限定值时仪表就会发出声光报警提示，达到预设的限定值时在报警同时会输出安全控制信号，确保施工安全。

◆一体式设计一体式设计一体式设计：仪表与传感器一体式结合，即节约成本又小巧方便。

◆抗干扰抗干扰抗干扰：：软硬件对外界电磁波具有强抗干扰能力。

◆现场免调试现场免调试现场免调试：：为了便于安装，各部件在出厂前已调校好，现场安装时一般不再需要进行调试；◆防抖动防抖动防抖动：防抖动延时功能使仪表输入数据适应性大大增强。

◆自动补偿功能自动补偿功能自动补偿功能：：对传感器的“温度漂移”和“零点漂移”可进行自动调节补偿；……主要参数：1、工作环境温度：-20℃~60℃2、工作环境湿度：95%(25℃)4、工作方式：连续5、振动：加速度≤5g (g 为重力加速度)6、系统综合误差：≤5%(F.S)7、整机功耗：小于30W8、报警音量：大于60db9、动作误差：≤±3%(F.S)10、防护等级：IP65外型尺寸：本款产品所配备的旁压传感器旁压传感器旁压传感器与仪表已固定好，只需将传感器固定在钢丝绳上即可。

QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。

该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。

QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。

二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。

2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。

②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。

③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。

④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。

⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。

（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。

7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。

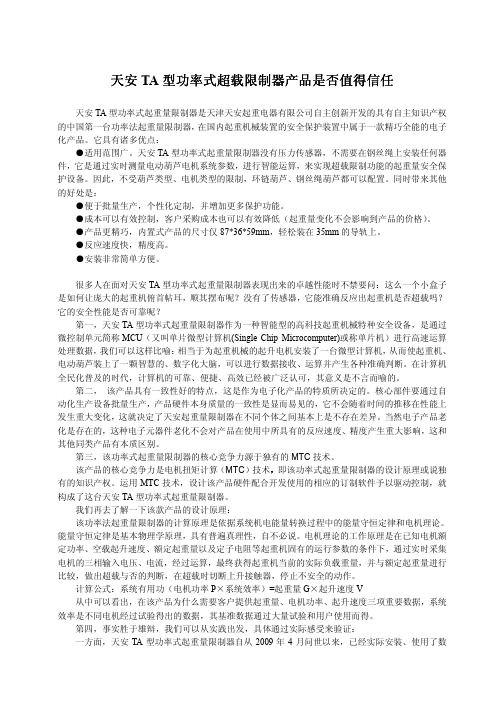

天安TA型功率式超载限制器产品是否值得信任天安TA型功率式起重量限制器是天津天安起重电器有限公司自主创新开发的具有自主知识产权的中国第一台功率法起重量限制器，在国内起重机械装置的安全保护装置中属于一款精巧全能的电子化产品。

它具有诸多优点：●适用范围广。

天安TA型功率式起重量限制器没有压力传感器，不需要在钢丝绳上安装任何器件，它是通过实时测量电动葫芦电机系统参数，进行智能运算，来实现超载限制功能的起重量安全保护设备。

因此，不受葫芦类型、电机类型的限制，环链葫芦、钢丝绳葫芦都可以配置。

同时带来其他的好处是：●便于批量生产，个性化定制，并增加更多保护功能。

●成本可以有效控制，客户采购成本也可以有效降低（起重量变化不会影响到产品的价格）。

●产品更精巧，内置式产品的尺寸仅87*36*59mm，轻松装在35mm的导轨上。

●反应速度快，精度高。

●安装非常简单方便。

很多人在面对天安TA型功率式起重量限制器表现出来的卓越性能时不禁要问：这么一个小盒子是如何让庞大的起重机俯首帖耳，顺其摆布呢？没有了传感器，它能准确反应出起重机是否超载吗？它的安全性能是否可靠呢？第一，天安TA型功率式起重量限制器作为一种智能型的高科技起重机械特种安全设备，是通过微控制单元简称MCU（又叫单片微型计算机(Single Chip Microcomputer)或称单片机）进行高速运算处理数据，我们可以这样比喻：相当于为起重机械的起升电机安装了一台微型计算机，从而使起重机、电动葫芦装上了一颗智慧的、数字化大脑，可以进行数据接收、运算并产生各种准确判断。

在计算机全民化普及的时代，计算机的可靠、便捷、高效已经被广泛认可，其意义是不言而喻的。

第二，该产品具有一致性好的特点，这是作为电子化产品的特质所决定的。

核心部件要通过自动化生产设备批量生产，产品硬件本身质量的一致性是显而易见的，它不会随着时间的推移在性能上发生重大变化，这就决定了天安起重量限制器在不同个体之间基本上是不存在差异。

TCQ-A型起重量限制器使用说明书常州市常欣电子衡器有限公司常州常欣起重物联科技有限公司TCQ-A型起重量限制器快速使用指南一、概述这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。

具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。

本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。

二、主要技术参数1、综合精度：额定起重量的±5%以内（根据GB12602-2020）；2、控制点：一组超载控制点输出，触点容量为AC250V/3A；3、电源电压：AC380V±10%，50/60Hz；4、环境温度：-20℃～60℃、≤95%RH；5、传感器出线：3米四线耐高温屏蔽电缆；6、传感器防护等级：IP65；7、传感器过载能力：额定起重量的1.5倍以内；8、系统线性度范围：额定起重量的1.2倍以内；9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。

三、系统安装调试说明传感器接入端子仪表工作电源接入端子超载控制输出端子（一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。

（二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。

（三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。

（四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。

LD-IS施工升降机起重量限制器用户手册珠海阿尔法机电科技有限公司地址：珠海市九洲大道东1200号四楼电话：0756-******* 3326175 传真：************网站： 电子信箱：*************手机：139******** 133********引言为了人员和货物以及升降机本身的安全，施工升降机国家标准GB/T10054-2005为防止施工升降机超载运行，制定了严格的规定。

第5.2.9超载保护装置一节中规定：5.2.9.1：超载检测应在吊笼静止时进行，超载保护装置应在载荷达到额定载重量的90%时给出清晰的报警信号，并在载荷达到额定载荷的110%前中止吊笼启动（对于货用施工升降机可以不设报警功能）LD-IS施工升降机起重量限制器自带满载及超载报警蜂鸣器和报警指示灯,还可以给出一个满载报警继电器触点用于驱动外部声光报警器; 一个超载继电器触点，用于切断控制电机的控制电路使驱动电机失电。

该起重量限制器是为控制起重设备的载荷而专门设计的，性能稳定可靠，精度高，通用性强,性价比高。

提供输出锁定信号输入口,使升降机启动后将输出锁定。

避免启动时载荷冲击造成的误报警和误操作。

一、工作原理LD-IS施工升降机起重量限制器，与施工升降机专用称重传感器配合使用。

在弹性范围内，物体的变形和所受到的外力成正比。

贴在物体上并组成平衡电桥的电阻应变片在物体受到外力时变形，自身阻值改变，电桥因此失去平衡输出和外力成正比的微弱电压信号。

将此信号放大,并经过模拟量到数字量的AD转换送给微处理器CPU，CPU与事先设定好的数值比较，从而获得所需的各种信号（满载报警，超载信号）。

起重量限制器同时输出与载荷成比例的模拟量电压（0～10V）和电流信号(4～20mA)，这种电压和电流信号可提供给变频控制的施工升降机的变频器，用于改善变频器的启动特性，改善升降机的起动性能和舒适感。

模拟量输出信号，可根据实际情况供选用。

QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。

7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。

10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。

执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。

当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。

电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP651页11．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

QCX-2M型起重量限制器使用说明一、概述QCX-2M型起重量限制器适用于桥吊、门吊等起重设备上作为超载限制功能的一种安全保护装置。

与称重传感器配合使用。

具有电子称重、声光报警和超载切断起升回路电源，防止起重超载而引起的设备和人身事故。

Q CX-2M型起重量限制器是QCX-2型系列产品之一，本机在设计上采用MCS-51系列单片机技术，主要技术指标符合GB12601-90《起重机械超载保护装置安全技术规范》，还具有自动校验、毛重净重切换、零点自动跟踪、超载次数记忆等功能。

除此之外，还可根据用户需要灵活配置大屏幕显示器。

本企业于1998年12月通过ISO9001质量体系认证。

二、主要技术指标1、适用范围：3.2-500t桥门式起重机2、模拟及A／D部分指标输入信号范围0～20mV 传感器端0～5V 主仪表端A／D转换分辨率13位供桥电源DC，±12V3、系统精度：综合显示误差：≤5%F．S．动作误差：≤3%F．S．零点自动跟踪范围：额定起重量的±2%4、大屏幕显示器/串行通讯接口串行输出方式信号RS485信号传输的数据格式10位波特率600传输距离约500米5、报警点设置预报警点额定称量的90%，声光断续报警，不控制延时报警点额定称量的105%，声光连续报警，延时1－2秒后控制立即报警点额定称量的130%，声光连续报警，立即控制6、使用环境电源 AC220V %10%15+-／50Hz(如用其它电压，用户订货时需注明)继电器触点 AC220V ／380V 10A 使用温度 -20℃---+60℃ 相对湿度 ≤90%RH防护等级： 传感器IP65，仪表箱IP42 保险丝 0.5A7、 外形尺寸主仪表 宽228×高160×厚70(mm) 4位8英寸大屏幕 宽735×高293×厚95(mm)三、安装连接说明1、仪表的操作面板和接口位置如下图。

3、 传感器与仪表的连接传感器的出线为RVVP4×0.4mm 2四芯屏蔽电缆，有引出线标记：一般红线V ＋（正激励）、黑线V －（负激励）、黄线IN ＋（正信号）、绿线IN －（负信号）。
