WTZ-A20电动葫芦超载限制器(电动葫芦起重量限制器)

起重量限制器一、概述：起重量限制器是起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。

该装置具有声报警、立即报警、切断起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。

因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

该产品在设计上采用了先进的计算机技术，有自动校核检查和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。

二、限制器的主要特点2.1由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.2为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试(见安装和调试部分)；2.3为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；三、技术指标3.1适用范围：0.5T～32T各种规格的电动葫芦单梁式起重机；3.2系统误差：小于±5%(F²S)；3.3告警方式：声光报警；(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)额定值报警：当起吊重量达到额定起吊重量的100%时，发出断续的报警声(长声)，显示重物重量；(3)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，红色指示灯亮，且自动切断起重机上升接触器电源，显示重物重量；3.4传感器的静强度：传感器的静强度为额定载荷的1.5倍；3.5工作温度：-20℃～+60℃；3.6相对湿度：45%～95%；3.7电源电压：AC380V，50HZ或按用户要求；3.8继电器触点容量：继电器触点容量为AC380V，2A；3.9控制器的耐压：为2000V；3.10显示方式：四位LED(红色)数字显示起重量，小数点为2位。

四、工作原理起重量限制器由两大部分组成，传感器和控制器。

号起重机械超载限制器使用说明书Operating Instruction北京首昌衡器有限公司B E I J I N G S H O UC H A N G S C A LE C O.，LT D超载限制器使用说明书目录一、系统概述2二、主要性能参数3三、工作原理4四、安装调试5五、维护及保养6六、售后服务6七、注意事项6一、系统概述起重机械超载保护器,是根据国家标准GB12602-90《起重机械超载保护装置安全技术规范》的规定设计制造,专用于防止起重设备在超载状态下运行的一种安全保护装置。

该系统由称重传感器、接线盒、控制仪表部分组成,具有声光报警、数字显示起重重量、切断起重机械提升电路电源回路等功能。

该系统能在起重设备起吊、振动等各种复杂的情况下,直接显示被测荷重,提供准确报警信号。

超载时,开关电路工作,继电器动作,切断提升电路电源回路,实现超载自动保护。

具有安全、准确、可靠、通用性好等特点。

特点:➢在起重机械提升重物、振动等各种复杂的情况下,准确显示被提升物重量,提供准确有报警信号及断电信号、切断起重机械控制电路,实现起重机械超载自动保护➢重心补正功能:可满足限制器需要重心补正的要求➢编程由设定键盘完成,数字定标➢相同的灵敏度,便于互换二、主要性能参数1.系统精度:5%2.DBC-110仪表技术指标：2.1 产品规格✧型号: DBC-110✧显示: 6位荧光数字显示✧显示分度: 1、2、5✧报警指示: 红色指示灯、文字指示✧报警音响: 蜂鸣器2.2模拟输入✧输入范围: 0-23mV✧输入滤波: 3级有源滤波✧灵敏度: 最小分辨率0.4 μV /分度2.3 A/D特性✧转换方式: △-∑✧转换速率: 100次/秒✧显示速率: 10次/秒2.4 传感器供桥✧供桥电压:DC10V✧最大电流:150 mA2.5 精度和稳定性✧非线性:优于0.5%✧综合误差:小于0.5%✧长期漂移:对于固定增益和初始固定载荷每年在满量程的0.1之内✧零点漂移:满量程的±2%之内2.6 继电器输出✧输出路数:3路✧触点容量:250V 3A✧触点形式:干接点✧输出形式:常开、常闭可选2.7 工作条件✧工作电源:AC220V±10% 20VA✧工作温度:-10℃至+70℃✧工作湿度:45% 至85%RH(无凝露)✧储存温度: -20℃至+80℃✧3. 传感器的技术参数:三、工作原理当传感器受力后，提升的重量经传感器转换成模拟电信号，然后图一工作原理方框图经接线盒传至DBC-110仪表,经仪表完成模-数转换，数据处理，在仪表上显示出重量信号，同时另一路信号经仪表内部的微处理器与设定的基准值进行比较,产生满载报警、超载控制信号，从而切断起重设备的上升回路电源，实现超载限制功能。

QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。

该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。

QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。

二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。

2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。

②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。

③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。

④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。

⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。

（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。

7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。

TCQ-A型起重量限制器使用说明书常州市常欣电子衡器有限公司常州常欣起重物联科技有限公司TCQ-A型起重量限制器快速使用指南一、概述这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。

具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。

本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。

二、主要技术参数1、综合精度：额定起重量的±5%以内（根据GB12602-2020）；2、控制点：一组超载控制点输出，触点容量为AC250V/3A；3、电源电压：AC380V±10%，50/60Hz；4、环境温度：-20℃～60℃、≤95%RH；5、传感器出线：3米四线耐高温屏蔽电缆；6、传感器防护等级：IP65；7、传感器过载能力：额定起重量的1.5倍以内；8、系统线性度范围：额定起重量的1.2倍以内；9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。

三、系统安装调试说明传感器接入端子仪表工作电源接入端子超载控制输出端子（一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。

（二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。

（三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。

（四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。

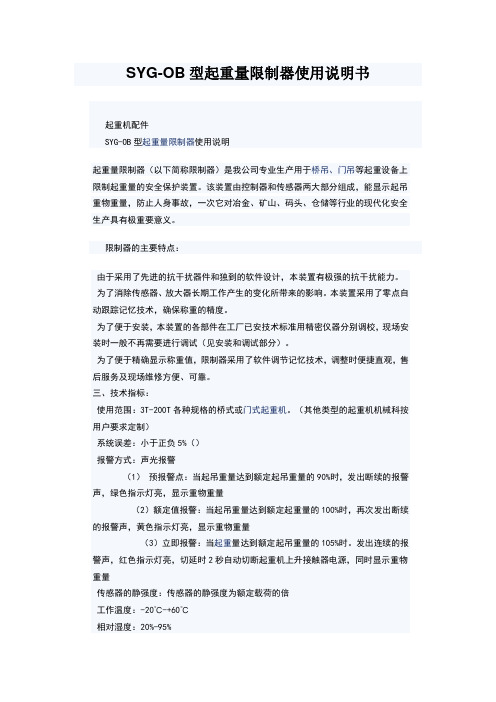

SYG-OB型起重量限制器使用说明书起重机配件SYG-OB型起重量限制器使用说明起重量限制器（以下简称限制器）是我公司专业生产用于桥吊、门吊等起重设备上限制起重量的安全保护装置。

该装置由控制器和传感器两大部分组成，能显示起吊重物重量，防止人身事故，一次它对冶金、矿山、码头、仓储等行业的现代化安全生产具有极重要意义。

限制器的主要特点：由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力。

为了消除传感器、放大器长期工作产生的变化所带来的影响。

本装置采用了零点自动跟踪记忆技术，确保称重的精度。

为了便于安装，本装置的各部件在工厂已安技术标准用精密仪器分别调校，现场安装时一般不再需要进行调试（见安装和调试部分）。

为了便于精确显示称重值，限制器采用了软件调节记忆技术，调整时便捷直观，售后服务及现场维修方便、可靠。

三、技术指标：使用范围：3T-200T各种规格的桥式或门式起重机。

（其他类型的起重机机械科按用户要求定制）系统误差：小于正负5%（）报警方式：声光报警（1）预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声，绿色指示灯亮，显示重物重量（2）额定值报警：当起吊重量达到额定起重量的100%时，再次发出断续的报警声，黄色指示灯亮，显示重物重量（3）立即报警：当起重量达到额定起吊重量的105%时。

发出连续的报警声，红色指示灯亮，切延时2秒自动切断起重机上升接触器电源，同时显示重物重量传感器的静强度：传感器的静强度为额定载荷的倍工作温度：-20℃-+60℃相对湿度：20%-95%电源电压：AC380V，50HZ，耗电量5W或按用户要求断电器触点容量：继电器触点容量为AC380V，3A控制器的耐压：为2000V显示方式：单四位高亮度LED（红色）数字显示起重量，小数点自动切换四、工作原理：起重机起吊重物重量，由电阻应变式传感器检测后，将实物重量线性化转换成模拟量电信号，送到放大器放大后，然后进行A/D转换成数字量，转入单片机经处理送到数字显示屏显示，与此同时单片机将测出的重量与预置的额定载荷进行比较，当发现重物重量达到额定载荷时，限制器发出报警声提醒操作人员注意，最后当达到立即报警点时，除发出连续报警声外，限制器内继电器动作，立即切断起重机上升接触电源，起重机停止向不安全方向作业，但不影响其它结构动作，以达到限载保护作用。

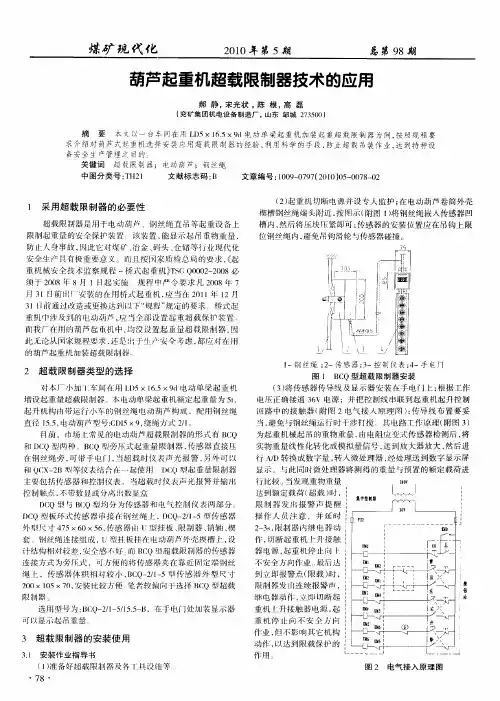

2024年起重机超载限时器的安全技术要求超载作业会产生过大应力,它可以使钢丝绳拉断、传动部件损坏、电动机烧毁,由于制动力矩相对不够,导致制动失效等。

超载作业对起重机结构危害很大,既会造成起重机主梁的下挠,主梁的上盖板及腹板有可能出现失稳、裂纹或焊缝开焊,又会造成起重机臂架或塔身折断等重大事故。

由于超载破坏了起重机的整体稳定性,有可能发生整机倾覆倾翻等恶性事故灾害。

额定起重量大于20t的桥式起重机,大于10t的门式起重机、装卸桥、铁路起重机及门座起重机等,根据GB6067-85《起重机械安全规程》的规定均应设置超载限制器。

额定起重力矩小于250KNm的塔式起重机以及升降机和电动葫芦等起重设备根据用户要求必要时也应安装超载限制器。

(一)超载限制器的类型超载保护装置按其功能可分为自动停止型、报警型和综合型几种。

自动停止型超载限制器当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作,同时允许起重机向安全方向动作。

安全方向是指吊载下降、收缩臂架、减小幅度及这些动作的组合。

自动停止型一般为机械式超载限制器,它多用于塔式起重机上。

报警型超载限制器能显示出起重量,并能在起重量达到额定起重量的95%～100%时发出报警的声光信号。

综合型超载限制器能在起重机达到额定起重量的95%～100%时,发出报警的声光信号,当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作。

超载限制器按结构形式可分为机械式、液压式和电子式三种类型。

机械式的超载限制器有杠杆式和弹策式等。

超载保护装置在设计上考虑了起卓机明载荷的影响,吊载在起升、制动、振动的情况下,速度变化会产生一个附加载荷,起升动载荷常达额定载荷的110%～130%。

动载荷是起重作业固有的动力现象,是起重机械作业的一个特点,因此超载保护装置根据这一特点设计了延时电路,使其具有判断处理这种虚假载荷的能力,又能防止实际载荷超过规定值,不至于发生误动作。

(二)超载限制器的安全技术要求①机械式超载限制器的综合误差不应大于8%,电子式超载限制器的综合误差不应大于5%。

QCX-2M型起重量限制器使用说明一、概述QCX-2M型起重量限制器适用于桥吊、门吊等起重设备上作为超载限制功能的一种安全保护装置。

与称重传感器配合使用。

具有电子称重、声光报警和超载切断起升回路电源，防止起重超载而引起的设备和人身事故。

Q CX-2M型起重量限制器是QCX-2型系列产品之一，本机在设计上采用MCS-51系列单片机技术，主要技术指标符合GB12601-90《起重机械超载保护装置安全技术规范》，还具有自动校验、毛重净重切换、零点自动跟踪、超载次数记忆等功能。

除此之外，还可根据用户需要灵活配置大屏幕显示器。

本企业于1998年12月通过ISO9001质量体系认证。

二、主要技术指标1、适用范围：3.2-500t桥门式起重机2、模拟及A／D部分指标输入信号范围0～20mV 传感器端0～5V 主仪表端A／D转换分辨率13位供桥电源DC，±12V3、系统精度：综合显示误差：≤5%F．S．动作误差：≤3%F．S．零点自动跟踪范围：额定起重量的±2%4、大屏幕显示器/串行通讯接口串行输出方式信号RS485信号传输的数据格式10位波特率600传输距离约500米5、报警点设置预报警点额定称量的90%，声光断续报警，不控制延时报警点额定称量的105%，声光连续报警，延时1－2秒后控制立即报警点额定称量的130%，声光连续报警，立即控制6、使用环境电源 AC220V %10%15+-／50Hz(如用其它电压，用户订货时需注明)继电器触点 AC220V ／380V 10A 使用温度 -20℃---+60℃ 相对湿度 ≤90%RH防护等级： 传感器IP65，仪表箱IP42 保险丝 0.5A7、 外形尺寸主仪表 宽228×高160×厚70(mm) 4位8英寸大屏幕 宽735×高293×厚95(mm)三、安装连接说明1、仪表的操作面板和接口位置如下图。

3、 传感器与仪表的连接传感器的出线为RVVP4×0.4mm 2四芯屏蔽电缆，有引出线标记：一般红线V ＋（正激励）、黑线V －（负激励）、黄线IN ＋（正信号）、绿线IN －（负信号）。

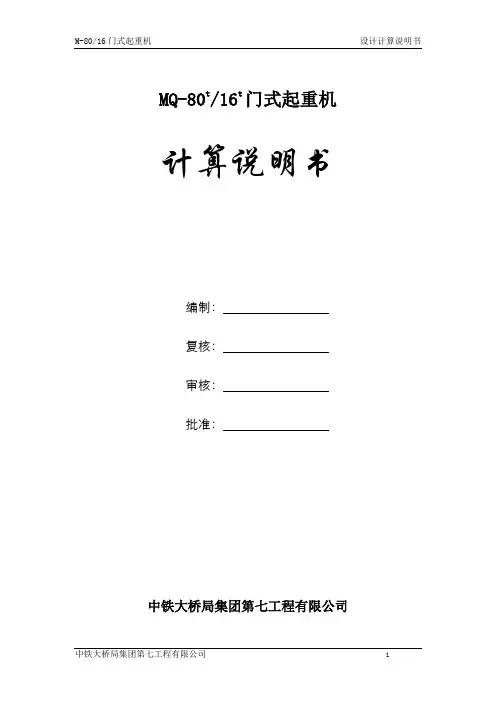

MQ-80t/16t门式起重机计算说明书编制：复核：审核：批准：中铁大桥局集团第七工程有限公司2007年1月目录目录 (2)1.起重天车 (5)1.1起升机构的设计计算 (5)1.1.1 卷扬机的选型计算 (5)1.1.2 钢丝绳选型计算 (6)1.1.3 滑轮组选择计算 (7)1.1.4 扁担梁的强度验算 (8)1.2 运行机构的设计计算 (9)1.2.1运行阻力的计算： (10)1.2.2电动机的选择 (10)1.2.3减速器的选择 (12)1.2.4联轴器的选型 (12)1.2.5车轮与钢轨的选型 (14)1.2.6钢丝绳与滑轮和卷筒夹角验算 (15)1.2.7限制器的选择 (16)2．电动葫芦及其轨道的选型 (16)2.1电动葫芦的选型 (16)2.2轨道的选型及验算 (17)2.2.1轨道的选型 (17)2.2.2 轨道的验算 (17)3．起重机走行机构的设计计算 (20)3.1运行阻力的计算 (20)3.1.1 起重机满载运行时的最大摩擦阻力Fm (20)3.1.2 坡道阻力Fp (21)3.1.3 风阻力Fw (21)3.2电动机的选择 (22)3.2.1电动机的静动功率 (22)3.2.2电动机初选 (22)3.2.3电动机验算 (23)3.3减速器的选择 (23)3.4制动器的选择 (24)3.5联轴器的选型 (25)3.6运行打滑验算 (25)3.7车轮与钢轨的选型 (27)3.7.1车轮的疲劳验算 (27)3.7.2车轮踏面接触强度计算 (28)3.8销轴验算（连接活动支座与走行车箱） (29)4起重机金属结构的设计计算 (30)4.1主梁的设计计算 (30)4.2起重机的主梁腹杆的校核 (33)4.3角焊缝强度校核 (35)4.4起重机的抗倾覆稳定性 (35)4.5起重机防风抗滑装置的选择 (38)5.其他计算 (39)5.1起重机的支腿校核 (39)5．2起重机的支腿弯曲应力校核 (40)5.3螺栓强度的校核 (41)1.起重天车1.1起升机构的设计计算起升机构由驱动装置、钢丝绳卷绕系统、取物装置和安全保护装置等组成。
