钣金基础知识集锦1钣金基本介绍1.1钣金基本加工方式按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。
本规范阐述每一种加工方式所要注意的工艺要求。
1.2关键技术词汇钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 钣金下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图2.2.1 冲孔形状示例* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。
表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。
当冲孔1.5t。
2.4折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表2用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
表3用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。
表4用于沉头铆钉的沉头座及过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3 钣金折弯3.1钣金折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
钣金基础知识钣金工的对象是用金属钣材或各种型材通过钣金加工工艺加工成不同形状的金属构件。
汽车钣金构件在汽车制造和汽车修理中的运用是非常普遍的。
特别是汽车覆盖件大都是金属薄板制作而成，极易被腐蚀与损坏，因此钣金作业在汽车修理业中占有极其重要的地位。
而当一个好的钣金工，必须熟悉汽车钣金用的各种金属材料，了解各种材料的机械性能，了解钣金的放样、展开与下料知识，了解如何合理用料等问题，保证钣金作业的质量与效率。
第一章备料第一节汽车钣金常用的金属材料汽车钣金常用的金属材料有黑色金属和有色金属两大类。
由于性能及价格的关系，在汽车车身钣金材料中，黑色金属占90％以上，其他材料仅占不到10％。
我们了解汽车钣金用金属材料，必须了解以下几方面内容：(1)汽车钣金对金属材料的要求。
(2)常用金属材料的性能，包括机械性能、使用性能和化学性能。
(3)常用金属材料的规格、品种及在汽车上的应用。
一、汽车钣金对金属材料的要求在现代生活中，汽车既是工业、农业乃至各行各业的最重要的交通运输工具之一，也是人类日常生活中最重要的活动工具之一。
在使用过程中，汽车往往在极其恶劣的环境中进行工作，重载荷、高速度、高振动、高粉尘，而且经常日晒雨淋，工作温度非常悬殊，因而对汽车的钣金件特别是钣金覆盖件，提出了较为严格的要求。
1．良好的机械性能由于汽车在工作中经常处于高速、重载、频繁的振动状态，所以对于汽车钣金件，必须具有足够的强度、适宜的硬度、良好的韧性以及良好的抗疲劳性能，以保证汽车在正常运行中不变形、不损坏，以满足运输的需要。
2．良好的工艺性能在汽车制造与修理中，许多钣金结构件的形状是非常复杂的，为了避免钣金工作的困难，要求钣金材料必须有良好的工艺性能，即：(1)钣金材料必须有很好的压力加工性能，保证钣金工件的顺利成形，即有很好的塑性。
要有在外力作用下产生永久变形而不被破坏的能力。
对于冷作零件来讲，要有良好的冷塑性，如汽车车零件冲压件；对于热作零件来讲，要有良好的热塑性，如热锻件弹簧钢板、热铆铆钉等。
习题集第一章汽车钣金的基础知识一、填空题1．金属材料堆放，距地面应大于 300 mm。
2．钢材的预处理主要内容包括表面处理、软化处理和整形处理等。
3．常用的展开作图法有平行线展开法、放射线展开法和三角线展开法等。
4．斜放椭圆柱面展开方法有截面法或侧滚法。
5．求一般位置线段实长的常用方法有直角三角形法、直角梯形法、旋转法和换面法等。
6．不可展旋转曲面的近似展开方法有纬线法、经线法和经纬线联合法。
7．画相贯线的方法有素线法、纬线法和球面法三种。
8．当断面形状为曲线时，板厚处理以板厚的中性层尺寸为准绘制放样图和展开图；当断面形状为折线时，板厚处理是以里皮尺寸为准绘制放样图和展开图。
二、是非题1．应力的单位为Pa。
（） 2．强度是指金属材料在外力作用下产生永久变形而不被破坏的能力。
（） 3．金属材料的塑性越好，越有利于成形加工。
（） 4．镀层钢板为有色金属。
（） 5．薄钢板是指厚度≤4mm的钢板。
（） 6．对于表层氧化生锈的钢材，在使用前应进行除锈处理。
（） 7．只有当柱状形体的所有彼此平行的素线都平行某个投影面时才可用平行线法展开。
（） 8．平行线展开法也可展开锥面。
（） 9．三角线展开法，可用来展开一切可展曲面。
（） 10．断面形状为曲线时，下料的展开长度应以里皮的展开长度为准。
（×）11．断面形状为折线时，下料的展开长度应以中心层的展开长度为准。
（×）12．不开坡口的构件，展开图上各处的高度应以接触部位的高度为准。
（√）13．放样图的比例是1:1。
（√）14．放样划线时垂直线可以用量角器或直角尺画出。
（×）三、选择题1．棱柱面和圆柱面常用（ C ）展开。
A、三角线法B、放射线法C、平行线法2．圆锥面和棱锥面常用（ C ）展开。
A、三角线法B、平行线法C、放射线法3．球面的近似展开方法是（B ）。
A、平行线法B、纬线法C、三角线法4．“天圆地方”构件常用的展开方法是（ B ）。
教师姓名授课形式讲授授课时数16 授课日期年月日授课班级授课项目及任务名称项目1 汽车钣金维修基础知识教学目标知识目标1、了解汽车钣金维修行业2、具有良好的职业素养与安全意识3、了解车身结构与材料性质4、了解汽车钣金维修工具与设备的用途技能目标教学重点 1.车身结构与材料性质2.能知晓汽车钣金维修工具的分类及用途教学难点分清汽车材料属性教学方法教学手段借助于多媒体课件，讲授汽车钣金维修基础的内容。
通过教师的示范和视频的示范讲授各个模块内容，为后续的实际操作打下坚实基础。
学时安排教学条件汽车钣金钣金维修实训教室、实车一辆课外作业完成课后练习检查方法教学后记授课主要内容任务1 认知汽车钣金维修行业【教学目标】1.了解汽车维修售后流程。
2.掌握汽车车身修复工单处理。
【知识传授】一、事故车的修理1、事故车定义、非自然损耗造成车辆损伤，导致机械性能、经济价值下降的为事故车。
2、车身修理厂、要想将事故车维修好，修理厂要拥有经过系统培训的维修技师、专用工具、大型维修设备、原厂配件等，这样才有可能将事故车修复到原有状况。
3. 估算损伤事故车在维修前需要对其进行估损，以计算修理费用报价给客户。
计算修理费用时，必须将工时、零件和材料费用全部计算在内。
二、车身修复工单的处理流程1. 对事故车辆进行估损2. 制定维修计划3. 准备工作4. 拆卸相关部件5. 车身维修6. 车身防腐7. 涂装作业8. 相关汽车部件安装9. 验收【技能训练】Step1 4S 店接待客户1. 在汽车维修前，车主与 4S 店售后部门预约好维修时间。
2. 车主按照约定时间，将车开到 4S 店，售后服务前台的接待员会引导车主前往售后服务台，确认车主的车辆资料和保养信息，并安排专门的售后服务顾问。
Step2 检车并列出相关维修单据1. 售后服务顾问在检查汽车情况时，若发现汽车存在一些问题要在维修前与车主说明。
2. 安装汽车座椅套、转向盘套、脚垫，确保维修时不弄脏汽车内饰。
钣金设计基础知识钣金设计是指钣金制品（如汽车、电器、机械等）的设计工作。
钣金设计作为一门复杂而全面的学科，需要掌握一定的基础知识，以下是钣金设计基础知识的概述：1.钣金材料：钣金设计师需要了解各种常见的钣金材料，如冷轧板（SPCC）、不锈钢板（SUS304、SUS316）、铝合金板等。
不同的材料有不同的性能和加工特性，设计师需要根据具体的应用场景选择合适的材料。
2.钣金工艺：钣金设计师需要了解各种常见的钣金加工工艺，如剪切、冲压、折弯、焊接等。
设计师需要根据产品的要求选择合适的工艺，并且要考虑到工艺的可行性和成本效益。
3.声学和热学：钣金产品在使用过程中需要考虑到声学和热学的问题。
设计师需要了解声学和热学的基本原理，以便通过设计来减少噪音或者改善散热效果。
4.设计原则：钣金设计师需掌握基本的设计原则，如对称原则、结构原则、强度原则等。
这些原则能够帮助设计师合理排布零件，提高产品的结构强度和制造效率。
5.机械设计基础：钣金设计是机械设计的一部分，因此钣金设计师需要有一定的机械设计基础。
包括机械制图、尺寸公差、装配关系等方面的知识。

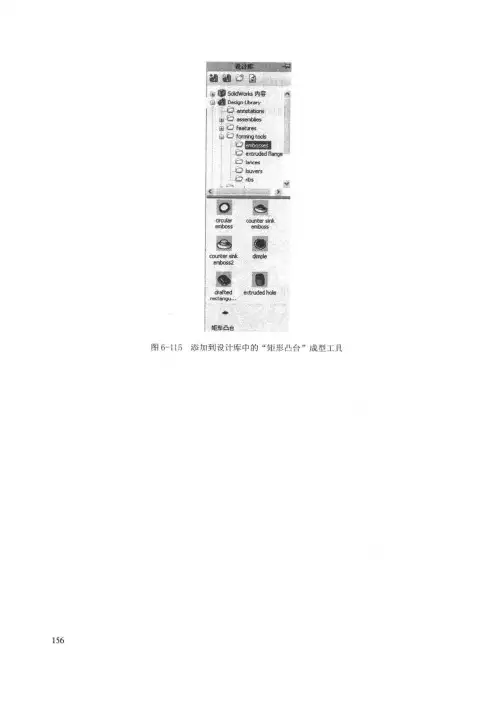

6.CAD软件应用：钣金设计师需要熟练掌握计算机辅助设计软件，如AutoCAD、Solidworks等。
这些软件能够帮助设计师进行精确的三维建模和工程图纸的制作。
7.产品检验与品质控制：钣金设计师需要了解常见的产品检验方法和质量控制标准，以确保设计的钣金制品能够满足客户的要求。
8.安全设计：钣金设计师需要对产品的安全性进行考虑，特别是对于一些需要保护人员或设备安全的产品，设计师需要遵循相关的安全设计原则和法规。
总之，钣金设计基础知识是钣金设计师必备的知识体系，掌握这些知识将有助于设计师设计出高质量、高效率的钣金产品。
为了进一步完善自身的设计能力，设计师还需要不断学习和实践，不断提升自己的技术水平。
钣金件基本知识介绍1钣金件概述钣金件是钣金工艺加工出来的产品。
钣金件是通过灯丝电源绕组、激光切割、重型加工、金属粘结、金属拉拔、等离子切割、精密焊接、辊轧成型、金属板材弯曲成型、模锻、水喷射切割、精密焊接来制作的。
钣金定义：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。
其显著的特征就是同一零件厚度一致。
2钣金特点钣金件具有重量轻、强度高、导电（能够用于电磁屏蔽）、成本低、大规模量产性能好等特点，在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用，例如在电脑机箱、手机、MP3中，钣金件是必不可少的组成部分。
随着钣金的应用越来越广泛，钣金件的设计变成了产品开发过程中很重要的一环，机械工程师必须熟练掌握钣金件的设计技巧，使得设计的钣金既满足产品的功能和外观等要求，又能使得冲压模具制造简单、成本低。
3钣金材料适合于冲压加工的钣金材料非常多，广泛应用于电子电器行业的钣金材料包括：1. 普通冷轧板SPCCSPCC是指钢锭经过冷轧机连续轧制成要求厚度的钢板卷料或片料。
SPCC表面没有任何的防护，暴露在空气中极易被氧化，特别是在潮湿的环境中氧化速度加快，出现暗红色的铁锈，在使用时表面要喷漆、电镀或者其他防护。
2. 镀锌钢板SE CCSECC的底材为一般的冷轧钢卷，在连续电镀锌产线经过脱脂、酸洗、电镀及各种后处理制程后，即成为电镀锌产品。
SECC不但具有一般冷轧钢片的机械性能及近似的加工性，而且具有优越的耐蚀性及装饰性外观。
在电子产品、家电及家具的市场上具有很大的竞争性及取代性。
例如电脑机箱普遍使用的就是SEC C。
3. 热浸镀锌钢板SGCC热浸镀锌钢卷是指将热轧酸洗或冷轧后之半成品，经过清洗、退火，浸入温度约460°C的溶融锌槽中，而使钢片镀上锌层，再经调质整平及化学处理而成。
习题集第一章汽车钣金的基础知识一、填空题1．金属材料堆放，距地面应大于300 mm。
2．钢材的预处理主要容包括表面处理、软化处理和整形处理等。
3．常用的展开作图法有平行线展开法、放射线展开法和三角线展开法等。
4．斜放椭圆柱面展开方法有截面法或侧滚法。
5．求一般位置线段实长的常用方法有直角三角形法、直角梯形法、旋转法和换面法等。
6．不可展旋转曲面的近似展开方法有纬线法、经线法和经纬线联合法。
7．画相贯线的方法有素线法、纬线法和球面法三种。
8．当断面形状为曲线时，板厚处理以板厚的中性层尺寸为准绘制放样图和展开图；当断面形状为折线时，板厚处理是以里皮尺寸为准绘制放样图和展开图。
二、是非题1．应力的单位为Pa。
（）2．强度是指金属材料在外力作用下产生永久变形而不被破坏的能力。
（）3．金属材料的塑性越好，越有利于成形加工。
（）4．镀层钢板为有色金属。
（）5．薄钢板是指厚度≤4mm的钢板。
（）6．对于表层氧化生锈的钢材，在使用前应进行除锈处理。
（）7．只有当柱状形体的所有彼此平行的素线都平行某个投影面时才可用平行线法展开。
（）8．平行线展开法也可展开锥面。
（）9．三角线展开法，可用来展开一切可展曲面。
（）10．断面形状为曲线时，下料的展开长度应以里皮的展开长度为准。
（×）11．断面形状为折线时，下料的展开长度应以中心层的展开长度为准。
（×）12．不开坡口的构件，展开图上各处的高度应以接触部位的高度为准。
（√）13．放样图的比例是1:1。
（√）14．放样划线时垂直线可以用量角器或直角尺画出。
（×）三、选择题1．棱柱面和圆柱面常用（C ）展开。
A、三角线法B、放射线法C、平行线法2．圆锥面和棱锥面常用（C ）展开。
A、三角线法B、平行线法C、放射线法3．球面的近似展开方法是（B ）。
A、平行线法B、纬线法C、三角线法4．“天圆地方”构件常用的展开方法是（B ）。
A、平行线法B、三角线法C、纬线法D、放射线法5．断面形状为曲线时的板厚处理方法是以（ A ）尺寸为准绘制放样图和展开图。
A、中心层B、里皮尺寸C、外皮尺寸6．施工图的比例是（C ）。
A、1:1B、2:1C、按构件形状和大小进行放大或缩小7．放样图的比例是（A ）。
A、1:1B、2:1C、按构件形状和大小进行放大或缩小四、名词解释1．力学性能力学性能是指金属材料在外力作用时所表现出来的性能。
2．强度强度是指金属材料在静载荷作用下，抵抗变形和破坏的能力3．抗拉强度抗拉强度是指金属材料在拉断前所能承受的最大应力。
4．塑性塑性是指金属材料在外力作用下产生永久变形而不被破坏的能力5．硬度硬度是指金属材料抵抗比它更硬物体压入其表面的能力。
6．展开图展开图是将构件的立体表面按实际形状和尺寸依次展开在一个平面上所得到的平面图形。
7．放样图放样图就是依照施工图把工件的实际形状和大小画到施工板料或纸板上的图形五、问答题1．钣金常用基本展开方法有哪几种？1．钣金常用的基本展开方法有：1）平行线展开法。
2）放射线展开法3）三角线展开法2．试述平行线展开法原理和适用围。
平行线展开法的原理：对于柱面形体，可假设沿构件表面的棱线（或素线）将构件剖开，然后将其表面沿着与棱线（或素线）垂直的方向打开并依次摊平在一平面上，得展开图。
平行线展开法的适用围形体表面的直素线彼此平行，而且都将实长表现于投影图上，才可用平行线展开法。
3．试述放射线展开法原理和适用围。
放射线展开法的原理：就是把锥体表面上的任意相邻的两条棱线（或素线）及其所夹的底边线，看成是一个近似的平面小三角形，把所有的小三角形依次展开成一平面，得展开图。
放射线展开法的适用围：构件表面的素线或棱线（或其延长线）能够汇交于一点，即构件表面为锥体时应采用放射线展开法。
4．汽车钣金常用的金属材料有哪些？汽车钣金常用的金属材料有黑色金属材料和有色金属材料。
黑色金属材料包括：钢板、薄钢板、镀层薄钢板、特殊钢板、厚钢板、钢管、圆钢、方钢、六角钢、扁钢、角钢、槽钢、工字钢等。
5．试述三角线展开法原理和适用围。
三角线展开法的原理：把形体表面划分成若干个小三角形，然后把这些小三角形按原来的相互位置和顺序铺平开来，则形体表面就被展开了。
三角线展开法的适用围：三角线展开法可用来展开一切可展表面和不可展曲面的近似展开。
6．试述断面形状为曲线和折线时的板厚处理原则。
断面形状为曲线和折线时的板厚处理原则为：当断面形状为曲线时，板厚处理是以板厚中心层的展开长度为准，绘制放样图和展开图。
当断面形状为折线时，板厚处理是以里皮展开长度为准，绘制放样图和展开图7．试述常用的三角线、放射线、平行线三种展开作图法的关系。
三角线展开法能展开一切可展曲面。
平行线展开法只限于展开素线相互平行的形体表面。
放射线展开法只限展开素线交汇于一点的形体表面。
平行线法和放射线法只是三角线法的特殊情况8．试述焊接接口不开坡口和开坡口时的板厚处理原则。
不开坡口板厚处理原则：要以构件接触部位的有关尺寸为展开图的尺寸标准开坡口板厚处理原则：根据坡口的类型不同，板厚处理方法也不同，具体施工情况具体分析，如等径圆管直角弯头，开成X型坡口，应以中心层尺寸为准，绘制放样图及展开图。
如矩形直角弯头，开成V 型坡口，接口处所接触的只有里皮，因此，作展开图时应以里皮尺寸为准。
9．施工图和放样图有哪些区别？施工图与放样图的主要区别是：1）施工图的比例是不固定的，按构件的形状和大小进行放大或缩小，而放样图的比例必须是1:1。
2）施工图是按国家制图标准绘制的，需要反映构件的形状、尺寸，表面粗糙度、标题栏和技术要求等容。
而放样图比较随便，有时只要画出构件的形状、大小和与画展开图有关的视图即可。
在保证放样图准确的前提下，线条粗细无关紧要。
3）施工图不能随便添上或去掉线条，而放样图可根据需要可以添加各种辅助线，也可以去掉与下料无关的某些线条和视图。
4）施工图的目的在于示意，放样图的目的在于精确地反映实际形状和大小。
10．放样划线的基本规则是：1）垂直线必须用作图法画，不能用量角器或直尺。
2）用圆规在板料上划圆弧或等分尺寸时，必须先用样冲冲出圆心眼。
3）划线前，板料表面应清洁，不得有麻点、裂纹等缺陷。
4）划线前，板料应平整，若表面呈波浪形或凹凸不平过大时，影响划线准确度，则应在划线前加以矫正。
10．放样划线的基本规则有哪些？放样划线的基本规则是：1）垂直线必须用作图法画，不能用量角器或直尺。
2）用圆规在板料上划圆弧或等分尺寸时，必须先用样冲冲出圆心眼。
3）划线前，板料表面应清洁，不得有麻点、裂纹等缺陷。
4）划线前，板料应平整，若表面呈波浪形或凹凸不平过大时，影响划线准确度，则应在划线前加以矫正。
5）放样公差不应超过有关规定。
6）画完放样图后，应检查是否有遗漏的线条和规定的孔，还应检查各部尺寸。
11．求一块板厚2mm ，长度为2m ，宽度为1m 的碳素薄钢板的质量。
解：用钢板质量的简易计算式：δ⋅=s m 85.7＝7.85×（2×1）×2＝31.4（kg ）答：薄钢板的质量是31.4kg 。
12．求下图所示里弯折成正五边形框架的下料及切口尺寸。
（已知尺寸如图所示）。
解：角：1085360180=︒-︒=α 下料尺寸：⎪⎭⎫ ⎝⎛︒⨯⨯-⨯=2108cot42805s ＝37（mm ）A ＝371÷5＝74（mm ）切角尺寸：8.292108cot )445(=︒-=e （mm ）下料及切口尺寸如图所示。
13．求下图所示里弯折成方框架各角呈圆弧形切口下料尺寸。
已知A ＝600mm ；B ＝340mm ；角钢为5×50。
解：圆弧展开长度：⎪⎭⎫ ⎝⎛-⨯=2550571.1C ＝74.6（mm ）下料尺寸：S ＝［（600－2×50）＋（340－2×50）］×2＋4×74.6 ＝1778.4（mm ）A 边下料尺寸：600－2×50＋74.6＝574.6（mm ）B 边下料尺寸：340－2×50＋74.6＝314.6（mm ）切口下料尺寸如图所示。
六、作 图 题1．作下图所示两节直角圆管弯头的展开图。
作图步骤：1）主视图而线为两节圆管弯头相贯线，六等分断面半圆，等分点为1、2……7。
过各等分点向右引水平线，与相贯线17交点为1、2、3……6、7。
2）延长主视图ab 线，并截取b a ''等于断面圆周长，并照录各等分点为7、6……1……6、7。
3）由各等分点引b a ''垂直线，与由相贯线各点引平行线对应相交，用光滑曲线连接各交点，即为上节弯头展开图。
下节展开图作法相同。
如图所示。
2．分别用直角三角形法、直角梯形法求下图所示线段ab 的实长。
作图过程如下：1）用直角三角形法：（1）作直角三角形，使L ＝ab 为一直角边；（2）b a ''的竖向距离h 为另一直角边；（3）斜边就是线段AB 的实长。
如图所示。
2）用直角梯形法：（1）作一直线段，使其长度为ab ；（2）过线段端点a 与b ，分别作ab 的垂线，使其长度分别等于x a a '，和x b b '，得A 、B 点；（3）连接A 、B 两点所得线段AB 即为梯形法所长。
如图所示。
3．分别用旋转法、换面法求下图所示线段ab 的实长。
作图过程如下：1）用旋转法：（1）以b 为圆心，把ab 旋转到与投影轴平行位置b a 1；（2）过a '作投影轴的平行线与过1a 所作投影轴的垂直线相交得1a '； （3）连接b a ''1两点即为ab 线段的实长。
如图所示。
2）用换面法：（1）在距ab 的适当位置，作平行于ab 的1x 轴；（2）按作图规律，分别作出线段ab 两端点在1V 面的投影1a '、1b '； （3）连接1a '和1b '所得线段11b a ''就是ab 的实长。
如图所示。
4．用放射线展开法作出下图所示斜截四棱锥面零件的展开图。
用放射线展开法作图过程如下：1）用直角三角形法求出棱线OA （OD OC OB OA ===11）的实长o a o 1、11b o '，并分别过c '（或b '）、4'（或1'）和3'（或2'）作水平线，与各实线相交得到各顶点在实长线上位置o b （或o c ）、o 4（或o 1）、o 2（或o 3）；2）在适当位置作直线1OK ，作为展开图的起始线，并在1OK 线上截取1OK 等于d o ''，并以O 为圆心，c o '1为半径画圆弧；3）以1K 为圆心，水平投影11C K 为半径画圆弧，交先作圆弧于1C 点；以1C 为圆心，水平投影d c 1为半径画圆弧，交先作圆弧于D 点。
