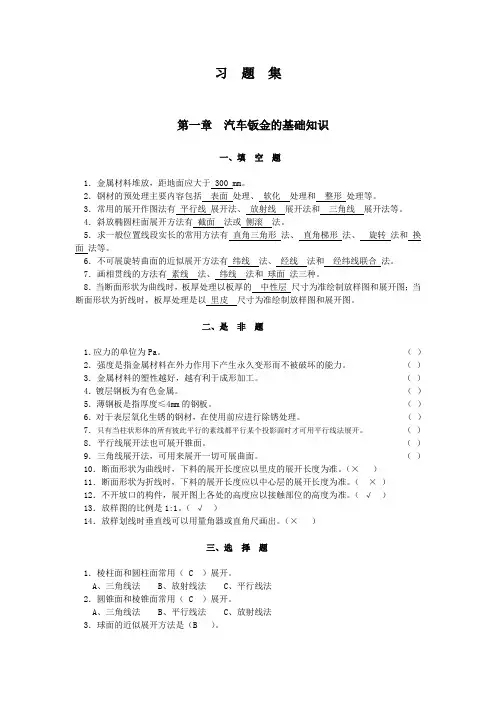

习题集第一章汽车钣金的基础知识一、填空题1．金属材料堆放，距地面应大于 300 mm。
2．钢材的预处理主要容包括表面处理、软化处理和整形处理等。
3．常用的展开作图法有平行线展开法、放射线展开法和三角线展开法等。
4．斜放椭圆柱面展开方法有截面法或侧滚法。
5．求一般位置线段实长的常用方法有直角三角形法、直角梯形法、旋转法和换面法等。
6．不可展旋转曲面的近似展开方法有纬线法、经线法和经纬线联合法。
7．画相贯线的方法有素线法、纬线法和球面法三种。
8．当断面形状为曲线时，板厚处理以板厚的中性层尺寸为准绘制放样图和展开图；当断面形状为折线时，板厚处理是以里皮尺寸为准绘制放样图和展开图。
二、是非题1．应力的单位为Pa。
（） 2．强度是指金属材料在外力作用下产生永久变形而不被破坏的能力。
（） 3．金属材料的塑性越好，越有利于成形加工。
（） 4．镀层钢板为有色金属。
（） 5．薄钢板是指厚度≤4mm的钢板。
（） 6．对于表层氧化生锈的钢材，在使用前应进行除锈处理。
（） 7．只有当柱状形体的所有彼此平行的素线都平行某个投影面时才可用平行线法展开。
（） 8．平行线展开法也可展开锥面。
（） 9．三角线展开法，可用来展开一切可展曲面。
（） 10．断面形状为曲线时，下料的展开长度应以里皮的展开长度为准。
（×）11．断面形状为折线时，下料的展开长度应以中心层的展开长度为准。
（×）12．不开坡口的构件，展开图上各处的高度应以接触部位的高度为准。
（√）13．放样图的比例是1:1。
（√）14．放样划线时垂直线可以用量角器或直角尺画出。
（×）三、选择题1．棱柱面和圆柱面常用（ C ）展开。
A、三角线法B、放射线法C、平行线法2．圆锥面和棱锥面常用（ C ）展开。
A、三角线法B、平行线法C、放射线法3．球面的近似展开方法是（B ）。
A、平行线法B、纬线法C、三角线法4．“天圆地方”构件常用的展开方法是（ B ）。
A、平行线法B、三角线法C、纬线法D、放射线法5．断面形状为曲线时的板厚处理方法是以（ A ）尺寸为准绘制放样图和展开图。
A、中心层B、里皮尺寸C、外皮尺寸6．施工图的比例是（ C ）。
A、1:1B、2:1C、按构件形状和大小进行放大或缩小7．放样图的比例是（ A ）。
A、1:1B、2:1C、按构件形状和大小进行放大或缩小四、名词解释1．力学性能力学性能是指金属材料在外力作用时所表现出来的性能。
2．强度强度是指金属材料在静载荷作用下，抵抗变形和破坏的能力3．抗拉强度抗拉强度是指金属材料在拉断前所能承受的最大应力。
4．塑性塑性是指金属材料在外力作用下产生永久变形而不被破坏的能力5．硬度硬度是指金属材料抵抗比它更硬物体压入其表面的能力。
6．展开图展开图是将构件的立体表面按实际形状和尺寸依次展开在一个平面上所得到的平面图形。
7．放样图放样图就是依照施工图把工件的实际形状和大小画到施工板料或纸板上的图形五、问答题1．钣金常用基本展开方法有哪几种？1．钣金常用的基本展开方法有：1）平行线展开法。
2）放射线展开法3）三角线展开法2．试述平行线展开法原理和适用围。
平行线展开法的原理：对于柱面形体，可假设沿构件表面的棱线（或素线）将构件剖开，然后将其表面沿着与棱线（或素线）垂直的方向打开并依次摊平在一平面上，得展开图。
平行线展开法的适用围形体表面的直素线彼此平行，而且都将实长表现于投影图上，才可用平行线展开法。
3．试述放射线展开法原理和适用围。
放射线展开法的原理：就是把锥体表面上的任意相邻的两条棱线（或素线）及其所夹的底边线，看成是一个近似的平面小三角形，把所有的小三角形依次展开成一平面，得展开图。
放射线展开法的适用围：构件表面的素线或棱线（或其延长线）能够汇交于一点，即构件表面为锥体时应采用放射线展开法。
4．汽车钣金常用的金属材料有哪些？汽车钣金常用的金属材料有黑色金属材料和有色金属材料。
黑色金属材料包括：钢板、薄钢板、镀层薄钢板、特殊钢板、厚钢板、钢管、圆钢、方钢、六角钢、扁钢、角钢、槽钢、工字钢等。
5．试述三角线展开法原理和适用围。
三角线展开法的原理：把形体表面划分成若干个小三角形，然后把这些小三角形按原来的相互位置和顺序铺平开来，则形体表面就被展开了。
三角线展开法的适用围：三角线展开法可用来展开一切可展表面和不可展曲面的近似展开。
6．试述断面形状为曲线和折线时的板厚处理原则。
断面形状为曲线和折线时的板厚处理原则为：当断面形状为曲线时，板厚处理是以板厚中心层的展开长度为准，绘制放样图和展开图。
当断面形状为折线时，板厚处理是以里皮展开长度为准，绘制放样图和展开图7．试述常用的三角线、放射线、平行线三种展开作图法的关系。
三角线展开法能展开一切可展曲面。
平行线展开法只限于展开素线相互平行的形体表面。
放射线展开法只限展开素线交汇于一点的形体表面。
平行线法和放射线法只是三角线法的特殊情况8．试述焊接接口不开坡口和开坡口时的板厚处理原则。
不开坡口板厚处理原则：要以构件接触部位的有关尺寸为展开图的尺寸标准开坡口板厚处理原则：根据坡口的类型不同，板厚处理方法也不同，具体施工情况具体分析，如等径圆管直角弯头，开成X型坡口，应以中心层尺寸为准，绘制放样图及展开图。
如矩形直角弯头，开成V 型坡口，接口处所接触的只有里皮，因此，作展开图时应以里皮尺寸为准。
9．施工图和放样图有哪些区别？施工图与放样图的主要区别是：1）施工图的比例是不固定的，按构件的形状和大小进行放大或缩小，而放样图的比例必须是1:1。
2）施工图是按国家制图标准绘制的，需要反映构件的形状、尺寸，表面粗糙度、标题栏和技术要求等容。
而放样图比较随便，有时只要画出构件的形状、大小和与画展开图有关的视图即可。
在保证放样图准确的前提下，线条粗细无关紧要。
3）施工图不能随便添上或去掉线条，而放样图可根据需要可以添加各种辅助线，也可以去掉与下料无关的某些线条和视图。
4）施工图的目的在于示意，放样图的目的在于精确地反映实际形状和大小。
10．放样划线的基本规则是：1）垂直线必须用作图法画，不能用量角器或直尺。
2）用圆规在板料上划圆弧或等分尺寸时，必须先用样冲冲出圆心眼。
3）划线前，板料表面应清洁，不得有麻点、裂纹等缺陷。
4）划线前，板料应平整，若表面呈波浪形或凹凸不平过大时，影响划线准确度，则应在划线前加以矫正。
10．放样划线的基本规则有哪些？放样划线的基本规则是：1）垂直线必须用作图法画，不能用量角器或直尺。
2）用圆规在板料上划圆弧或等分尺寸时，必须先用样冲冲出圆心眼。
3）划线前，板料表面应清洁，不得有麻点、裂纹等缺陷。
4）划线前，板料应平整，若表面呈波浪形或凹凸不平过大时，影响划线准确度，则应在划线前加以矫正。
5）放样公差不应超过有关规定。
6）画完放样图后，应检查是否有遗漏的线条和规定的孔，还应检查各部尺寸。
11．求一块板厚2mm ，长度为2m ，宽度为1m 的碳素薄钢板的质量。
解：用钢板质量的简易计算式：δ⋅=s m 85.7＝7.85×（2×1）×2＝31.4（kg ）答：薄钢板的质量是31.4kg 。
12．求下图所示里弯折成正五边形框架的下料及切口尺寸。
（已知尺寸如图所示）。
解：角：1085360180=︒-︒=α 下料尺寸：⎪⎭⎫ ⎝⎛︒⨯⨯-⨯=2108cot42805s ＝37（mm ）A ＝371÷5＝74（mm ）切角尺寸：8.292108cot )445(=︒-=e （mm ）下料及切口尺寸如图所示。
13．求下图所示里弯折成方框架各角呈圆弧形切口下料尺寸。
已知A ＝600mm ；B ＝340mm ；角钢为5×50。
解：圆弧展开长度：⎪⎭⎫ ⎝⎛-⨯=2550571.1C ＝74.6（mm ）下料尺寸：S ＝［（600－2×50）＋（340－2×50）］×2＋4×74.6＝1778.4（mm ）A 边下料尺寸：600－2×50＋74.6＝574.6（mm ）B 边下料尺寸：340－2×50＋74.6＝314.6（mm ）切口下料尺寸如图所示。
六、作 图 题1．作下图所示两节直角圆管弯头的展开图。
作图步骤：1）主视图而线为两节圆管弯头相贯线，六等分断面半圆，等分点为1、2……7。
过各等分点向右引水平线，与相贯线17交点为1、2、3……6、7。
2）延长主视图ab 线，并截取b a ''等于断面圆周长，并照录各等分点为7、6……1……6、7。
3）由各等分点引b a ''垂直线，与由相贯线各点引平行线对应相交，用光滑曲线连接各交点，即为上节弯头展开图。
下节展开图作法相同。
如图所示。
2．分别用直角三角形法、直角梯形法求下图所示线段ab 的实长。
作图过程如下：1）用直角三角形法：（1）作直角三角形，使L ＝ab 为一直角边；（2）b a ''的竖向距离h 为另一直角边；（3）斜边就是线段AB 的实长。
如图所示。
2）用直角梯形法：（1）作一直线段，使其长度为ab ；（2）过线段端点a 与b ，分别作ab 的垂线，使其长度分别等于x a a '，和x b b '，得A 、B 点；（3）连接A 、B 两点所得线段AB 即为梯形法所长。
如图所示。
3．分别用旋转法、换面法求下图所示线段ab 的实长。
作图过程如下：1）用旋转法：（1）以b 为圆心，把ab 旋转到与投影轴平行位置b a 1；（2）过a '作投影轴的平行线与过1a 所作投影轴的垂直线相交得1a '； （3）连接b a ''1两点即为ab 线段的实长。
如图所示。
2）用换面法：（1）在距ab 的适当位置，作平行于ab 的1x 轴；（2）按作图规律，分别作出线段ab 两端点在1V 面的投影1a '、1b '； （3）连接1a '和1b '所得线段11b a ''就是ab 的实长。
如图所示。
4．用放射线展开法作出下图所示斜截四棱锥面零件的展开图。
用放射线展开法作图过程如下：1）用直角三角形法求出棱线OA （OD OC OB OA ===11）的实长o a o 1、11b o '，并分别过c '（或b '）、4'（或1'）和3'（或2'）作水平线，与各实线相交得到各顶点在实长线上位置o b （或o c ）、o 4（或o 1）、o 2（或o 3）；2）在适当位置作直线1OK ，作为展开图的起始线，并在1OK 线上截取1OK 等于d o ''，并以O 为圆心，c o '1为半径画圆弧；3）以1K 为圆心，水平投影11C K 为半径画圆弧，交先作圆弧于1C 点；以1C 为圆心，水平投影d c 1为半径画圆弧，交先作圆弧于D 点。
