下载文档原格式

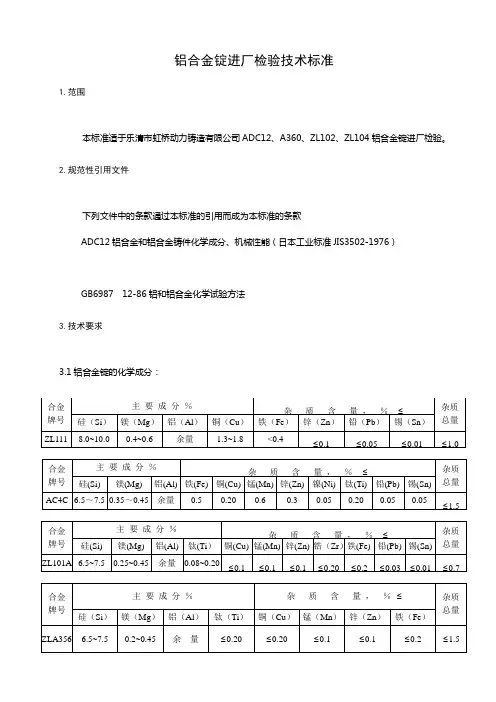

铝合金锭进厂检验技术标准1.范围本标准适于乐清市虹桥动力铸造有限公司ADC12、A360、ZL102、ZL104铝合金锭进厂检验。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款ADC12铝合金和铝合金铸件化学成分、机械性能（日本工业标准JIS3502-1976）GB6987 12-86铝和铝合金化学试验方法3.技术要求3.1铝合金锭的化学成分：3.2合金锭：整个断面以一级为主，局部凝固处不超过二级。
3.3铸锭表面应整洁、不得有霉斑、熔渣及外表夹杂物。
3.4铸锭断口致密，不得有缩孔、熔渣及非金属夹杂物。
3.5合金锭不许使用变质剂。
4.试验方法4.1铸锭化学成分的分析，按GB6987.1-6987.12-86《铝及铝合金化学分析方法》进行。
4.2铸锭表面及断口组织用肉眼进行检查。
4.3低倍检验按GB10851-89《铸造铝合金针孔》进行。
5.检验规则5.1铸锭由供方技术监督部门进行检验，合格品由供方填写质量保证书。
5.2供方需每炉提供三个成分试样。
5.3铸锭应成批提交验收。
5.4铸锭进厂后，由公司质管部进行验收检查。
5.5铝合金锭的化学成分的判定，主要以化学分析法结果为准（光谱分析暂不作要求）。
6.取样规则6.1化学分析化学分析用试样及从该批铸锭中任取锭，在其表面沿对角线钻取三点取得，一点居中，另两点分在对角线120mm处，钻孔深度为锭厚的2/3，将所得合金屑混合均匀，由理化室分析。
6.2低倍组织检查从该批铸锭中任取一锭，在浇口对面锭长1/4处锯切厚度为（25-30）mm的试样，将其断面加工至表面粗糙度不低于Ra1.6μm，由金相室检验（外委检验）。
6.3断口组织检查断口试样，从每炉铸锭中任取一锭，在浇口对面铝锭长1/4处，由底部锯至不超过铝锭厚度的1/3处打断取得，目测检验。
6.4表面质量从该炉铸锭中任取一锭，目测检查。
7.重复检验7.1对不符合本标准的项目，允许重复检验。
7.2对不符合规定取双倍试样复检，仍发现有一个不符合本标准规定时，则判定该批产品不合格。
铝合金铸件气孔标准This model paper was revised by the Standardization Office on December 10, 2020铝合金铸件气孔、针孔检验标准一.适用范围本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。
本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。
本标准适用于铝合金的砂型铸造。
适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。
二.引用标准GB1173-86铸造铝合金技术条件GB9438-88铝合金铸件技术条件GB10851-89铸造铝合金针孔三.气孔、针孔等孔洞类特征1.位于铸件内部而不延伸到铸件外部的气眼。
（1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。
（2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。
2.表面或近表面的孔眼，大部分暴露或与外表面相连。
（1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。
（2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。
四.具体条件1.砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞:（1）单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。
（2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于1.5mm。
（3）上述缺陷的数量及边距应符合表一规定表一非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞在10cm×10cm单位面积上孔洞数不多于4个孔洞边距不小于10mm一个铸件的非加工表面或加工面上孔洞总数不多于6个，孔洞边缘距铸件或距内孔边缘的距离不小于孔洞最大直径的2倍以3cm×3cm单位面积为一组，其孔洞数不多于3个在一个铸件上组的数量不多于2组孔洞边缘距铸件边缘或距内孔边缘的距离不小于孔洞最大直径的2倍2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的25％，当满足用户对致密性的技术要求时或对其它砂型、金属型铸件允许按低一级的针孔度验收。

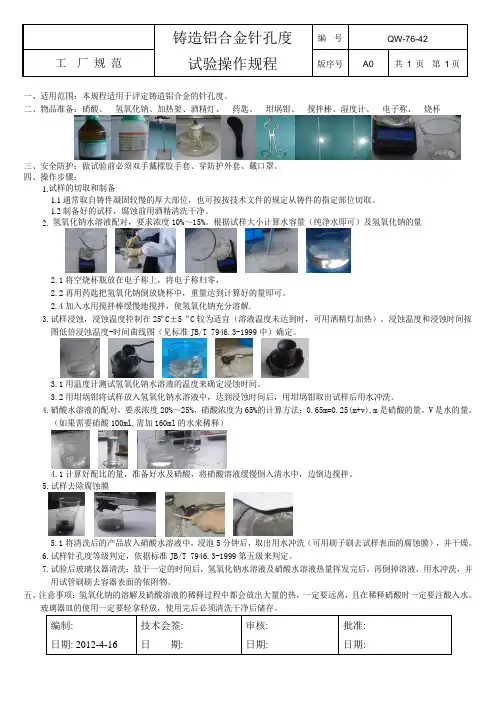

一、适用范围：本规程适用于评定铸造铝合金的针孔度。
二、物品准备：硝酸、 氢氧化钠、加热架、酒精灯、 药匙、 坩埚钳、 搅拌棒、湿度计、 电子称、 烧杯三、安全防护：做试验前必须双手戴橡胶手套、穿防护外套、戴口罩。
四、操作步骤：1.试样的切取和制备1.1通常取自铸件凝固较慢的厚大部位，也可按按技术文件的规定从铸件的指定部位切取。
1.2制备好的试样，腐蚀前用酒精清洗干净。
2. 氢氧化钠水溶液配对，要求浓度10%～15%。
根据试样大小计算水容量（纯净水即可）及氢氧化钠的量2.1将空烧杯瓶放在电子称上，将电子称归零，2.2再用药匙把氢氧化钠倒放烧杯中，重量达到计算好的量即可。
2.4加入水用搅拌棒缓慢地搅拌，使氢氧化钠充分溶解.3.试样浸蚀，浸蚀温度控制在25ºC ±5 ºC 较为适宜（溶液温度未达到时，可用洒精灯加热）。
浸蚀温度和浸蚀时间按图低倍浸蚀温度-时间曲线图（见标准JB/T 7946.3-1999中）确定。
3.1用温度计测试氢氧化钠水溶液的温度来确定浸蚀时间。
3.2用坩埚钳将试样放入氢氧化钠水溶液中，达到浸蚀时间后，用坩埚钳取出试样后用水冲洗。
4.硝酸水溶液的配对，要求浓度20%～25%，硝酸浓度为65%的计算方法：0.65m=0.25(m+v),m 是硝酸的量，V 是水的量。
（如果需要硝酸100ml,需加160ml 的水来稀释）4.1计算好配比的量，准备好水及硝酸，将硝酸溶液缓慢倒入清水中，边倒边搅拌。
5.试样去除腐蚀膜5.1将清洗后的产品放入硝酸水溶液中，浸泡5分钟后，取出用水冲洗（可用刷子刷去试样表面的腐蚀膜），并干燥。
6.试样针孔度等级判定，依据标准JB/T 7946.3-1999第五级来判定。
7.试验后玻璃仪器清洗：放于一定的时间后，氢氧化钠水溶液及硝酸水溶液热量挥发完后，再倒掉溶液，用水冲洗，并用试管刷刷去容器表面的依附物。
五、注意事项：氢氧化钠的溶解及硝酸溶液的稀释过程中都会放出大量的热，一定要远离，且在稀释硝酸时一定要注酸入水。
电子卷2GB/T 12166-1990 非平衡电压数字接口电路的电气特性GB/T 12177-1990 数子控制机床的数控处理程序输出逻辑结构GB/T 12179-1990 噪声发生器通用技术条件GB/T 12180-1990 低频信号发生器通用测试方法GB/T 12181-1990 低频信号发生器通用技术条件GB/T 12184-1990 信息处理磁墨水字符识别印刷规范GB/T 12190-1990 高性能屏蔽室屏蔽效能的测量方法GB/T 12200.1-1990 汉语信息处理词汇01部分: 基本术语GB/T 12269-1990 射频电缆总规范GB/T 12270-1990 射频同轴连接器电气试验和测试程序屏蔽效率GB/T 12271-1990 射频同轴连接器射频插入损耗测试方法GB/T 12272-1990 射频同轴连接器耐射频高电位电压测试方法GB/T 12274-1990 石英晶体振荡器总规范(可供认证用)GB/T 12275-1990 石英晶体振荡器型号命名方法GB/T 12276-1990 电子设备用固定电阻器第七部分: 分规范各电阻器不可单独测量的固定电阻网络(可供认证用)GB/T 12277-1990 电子设备用固定电阻器第七部分: 空白详细规范: 各电阻器不可单独测量的固定电阻网络评定水平E (可供认证用)GB/T 12300-1990 功率晶体管安全工作区测试方法GB/T 12345-1990 信息交换用汉字编码字符集辅助集GB/T 12354-1990 电子计算机外围设备型号命名方法GB/T 12453-1990 信息处理系统开放系统互连运输服务定义GB/T 12498-1990 铷原子频率标准通用技术条件GB/T 12499-1990 铷原子频率标准测试方法GB/T 12500-1990 信息处理系统开放系统互连面向连接的运输协议规范GB/T 12504-1990 计算机软件质量保证计划规范GB/T 12505-1990 计算机软件配置管理计划规范GB/T 12507-1990 光纤光缆连接器第1部分: 总规范GB/T 12508-1990 光学识别用字母数字字符集第二部分: OCR-B 字符集印刷图象的形状和尺寸GB/T 12510-1990 信息处理交换用维吾尔文字符集键盘的字母区布局GB/T 12511-1990 纤维光学开关第一部分: 总规范(可供认证用)GB/T 12512-1990 纤维光学衰减器第一部分: 总规范(可供认证用)GB/T 12559-1990 印制电路用照相底图图形系列GB/T 12560-1990 半导体器件分立器件分规范(可供认证用)GB/T 12561-1990 发光二极管空白详细规范(可供认证用)GB/T 12562-1990 PIN 二极管空白详细规范(可供认证用)GB/T 12564-1990 光电倍增管总规范(可供认证用)GB/T 12565-1990 半导体器件光电子器件分规范(可供认证用)GB/T 12567-1990 直观存储管测试方法GB/T 12568-1990 直观存储管分规范(可供认证用)GB/T 12569-1990 直观存储管空白详细规范(可供认证用)GB/T 12570-1990 单色显示管空白详细规范(可供认证用)GB/T 12571-1990 单色显示管测试方法GB/T 12627-1990 软磁盘驱动器通用技术条件GB/T 12628-1990 硬磁盘驱动器通用技术条件GB/T 12629-1990 限定燃烧性的薄覆铜箔环氧玻璃布层压板(制造多层印制板用)GB/T 12630-1990 一般用途的薄覆铜箔环氧玻璃布层压板(制造多层印制板用)GB/T 12631-1990 印制导线电阻测试方法GB/T 12633-1990 压电晶体性能测试术语GB/T 12634-1990 压电晶体电弹常数测试方法GB/T 12635-1990 碳膜电阻器用陶瓷基体GB/T 12636-1990 微波介质基片复介电常数带状线测试方法GB/T 12646-1990 数字控制机床的数控处理程序输入基本零件源程序参考语言GB 12050-1989 信息处理信息交换用维吾尔文编码图形字符集GB 12052-1989 信息交换用朝鲜文字编码字符集GB/T 11014-1989 平衡电压数字接口电路的电气特性GB/T 11015-1989 数据通信用数据终端设备和自动呼叫设备之间的接口GB/T 11113-1989 人造石英晶体中杂质的分析方法GB/T 11114-1989 人造石英晶体位错的X 射线形貌检测方法GB/T 11153-1989 激光小功率计性能检测方法GB/T 11250.1-1989 复合金属覆层厚度的测定金相法GB/T 11250.2-1989 复合金属覆层厚度的测定X荧光法GB/T 11250.3-1989 复合金属覆镍层厚度的测定容量法GB/T 11250.4-1989 复合金属覆铝层厚度的测定重量法GB/T 11279-1989 电子元器件环境试验使用导则GB/T 11292-1989 数字控制机床的数控处理程序输出2000型记录辅元素(后置处理命令) GB/T 11293-1989 固体激光材料名词术语GB/T 11295-1989 激光晶体棒型号命名方法GB/T 11296-1989 红外探测材料型号命名方法GB/T 11297.10-1989 热释电材料居里温度T@C 的测试方法GB/T 11297.11-1989 热释电材料介电常数的测试方法GB/T 11297.1-1989 激光棒波前畸变的测量方法GB/T 11297.12-1989 电光晶体铌酸锂、磷酸二氢钾和磷酸二氘钾消光比的测量方法GB/T 11297.2-1989 激光棒侧向散射系数的测量方法GB/T 11297.3-1989 掺钕钇铝石榴石激光棒消光比的测量方法GB/T 11297.4-1989 掺钕钇铝石榴石激光棒长脉冲激光阈值及斜率效率的测量方法GB/T 11297.5-1989 掺钕钇铝石榴石激光棒连续激光阈值、斜率效率和输出功率的测量方法GB/T 11297.6-1989 锑化铟单晶位错蚀坑的腐蚀显示及测量方法GB/T 11297.7-1989 锑化铟单晶电阻率及霍耳系数的测试方法GB/T 11297.8-1989 热释电材料热释电系数的测试方法GB/T 11297.9-1989 热释电材料介质损耗角正切tan涞牟馐苑椒āGB/T 11300-1989 电子设备用A 类调谐可变电容器空白详细规范GB/T 11301-1989 电子设备用装有整体C 类预调电容器的A 类调谐可变电容器空白详细规范GB/T 11302-1989 电子设备用B 类微调可变电容器空白详细规范GB/T 11303-1989 电子设备用C 类预调可变电容器空白详细规范GB/T 11305-1989 电子设备用固定电容器分规范: 3 类瓷介电容器(可供认证用)GB/T 11306-1989 电子设备用固定电容器空白详细规范: 3 类瓷介电容器评定水平E (可供认证用)GB/T 11309-1989 压电陶瓷材料性能测试方法纵向压电应变常数d@3@3的准静态测试GB/T 11310-1989 压电陶瓷材料性能测试方法相对自由介电常数温度特性的测试GB/T 11311-1989 压电陶瓷材料性能测试方法泊松比醊E的测试GB/T 11312-1989 压电陶瓷材料和压电晶体声表面波性能测试方法GB/T 11320-1989 压电陶瓷材料性能测试方法低机械品质因数压电陶瓷材料性能的测试GB/T 11321-1989 波导元件模数尺寸选择指南GB/T 11323-1989 电缆分配系统用单同轴电缆一般要求和试验GB/T 11383-1989 信息处理信息交换用八位代码结构和编码规则GB/T 11384-1989 信息处理数据交换用200mm 改进调频制记录的位密度为13262 磁通翻转/ 弧度、道密度为1.9道/毫米的双面软磁盘第一部分: 尺寸、物理性能和磁性能GB/T 11385-1989 信息处理数据交换用200mm 改进调频制记录的位密度为13262 磁通翻转/ 弧度、道密度为1.9道/毫米的双面软磁盘第二部分: 磁道格式GB/T 11386-1989 信息处理130mm 未记录的硬扇段单面或双面软磁盘尺寸、物理性能和磁性能GB/T 11387-1989 压电陶瓷材料静态弯曲强度试验方法GB/T 11433-1989 磁性氧化物制成的管、针、柱磁芯的尺寸GB/T 11435-1989 铁氧体交流消音头磁芯GB/T 11436-1989 软磁铁氧体材料成品、半成品化学分析方法GB/T 11437-1989 广播接收机天线用铁氧体磁芯分规范(可供认证用)GB/T 11438-1989 广播接收机天线用铁氧体磁芯空白详细规范评定水平A (可供认证用)GB/T 11441-1989 通信和电子设备用变压器和电感器铁心片GB/T 11447-1989 光学纤维面板测试方法GB/T 11449.1-1989 波导法兰盘第一部分: 一般要求GB/T 11449.2-1989 波导法兰盘第二部分: 普通矩形波导法兰盘规范GB/T 11449.3-1989 波导法兰盘第三部分: 扁矩形波导法兰盘规范GB/T 11449.4-1989 波导法兰盘第四部分:圆形波导法兰盘规范GB/T 11449.5-1989 波导法兰盘第六部分: 中等扁矩形波导法兰盘规范GB/T 11449.6-1989 波导法兰盘第七部分: 方形波导法兰盘规范GB/T 11450.1-1989 空心金属波导第一部分: 一般要求和测量方法GB/T 11450.2-1989 空心金属波导第二部分:普通矩形波导有关规范GB/T 11450.3-1989 空心金属波导第三部分: 扁矩形波导有关规范GB/T 11450.4-1989 空心金属波导第四部分: 圆形波导有关规范GB/T 11450.5-1989 空心金属波导第六部分: 中等扁矩形波导有关规范GB/T 11450.6-1989 空心金属波导第七部分: 方形波导有关规范GB/T 11451-1989 软波导组件性能GB/T 11452-1989 助听器标准的指南GB/T 11453-1989 模拟实际工作条件下的助听器性能测量方法GB/T 11454-1989 助听器用音频感应回路的磁场强度GB/T 11455-1989 不完全佩戴在听者身上的助听设备GB/T 11458.1-1989 信息处理用汉字15 16点阵字模集通信子集GB/T 11458.2-1989 信息处理用汉字15 16点阵字模数据集通信子集GB/T 11459.1-1989 信息处理用汉字24 24点阵字模集通信子集GB/T 11459.2-1989 信息处理用汉字24 24点阵字模数据集通信子集GB/T 11460-1989 信息处理设备中汉字点阵字模数据的检测方法GB/T 11461-1989 频谱分析仪通用技术条件GB/T 11462-1989 频谱分析仪测试方法GB/T 11463-1989 电子测量仪器可靠性试验GB/T 11464-1989 电子测量仪器术语GB/T 11465-1989 电子测量仪器热分布图GB/T 11478-1989 摄像管总规范(可供认证用)GB/T 11479-1989 摄像管空白详细规范(可供认证用)GB/T 11480-1989 摄像管测试方法GB/T 11482-1989 交流等离子体显示器件总规范(可供认证用)GB/T 11483-1989 交流等离子体显示器件测试方法GB/T 11487-1989 捷变频脉冲磁控管电性能测试方法GB/T 11490-1989 彩色显像管管基尺寸GB/T 11493-1989 半导体集成电路外壳空白详细规范GB/T 11496.1-1989 彩色显示管用Y30-G1 荧光粉GB/T 11496.2-1989 彩色显示管用Y30-B1荧光粉GB/T 11496.3-1989 彩色显示管用Y30-R1荧光粉GB/T 11497.1-1989 半导体集成电路CMOS电路系列和品种54/74 HC 系列的品种GB/T 11497.2-1989 半导体集成电路CMOS电路系列和品种54/7 4HCT 系列的品种GB/T 11498-1989 膜集成电路和混合膜集成电路分规范(采用鉴定批准程序) (可供认证用)GB/T 12034-1989 信息交换用汉字32 32点阵仿宋体字模集及数据集GB/T 12035-1989 信息交换用汉字32 32点阵楷体字模集及数据集GB/T 12036-1989 信息交换用汉字32 32点阵黑体字模集及数据集GB/T 12037-1989 信息交换用汉字36 36点阵宋体字模集及数据集GB/T 12038-1989 信息交换用汉字36 36点阵仿宋体字模集及数据集GB/T 12039-1989 信息交换用汉字36 36点阵楷体字模集及数据集GB/T 12040-1989 信息交换用汉字36 36点阵黑体字模集及数据集GB/T 12041-1989 信息交换用汉字48 48点阵宋体字模集及数据集GB/T 12042-1989 信息交换用汉字48 48点阵仿宋体字模集及数据集GB/T 12043-1989 信息交换用汉字48 48点阵楷体字模集及数据集GB/T 12044-1989 信息交换用汉字48 48点阵黑体字模集及数据集GB/T 12051-1989 信息处理用蒙古文24点阵字模集及数据集GB/T 12053-1989 光学识别用字母数字字符集第一部分: OCR-A 字符集印刷图象的形状和尺寸GB/T 12054-1989 数据处理转义序列的登记规程GB/T 12055-1989 信息处理信息交换用的盒式磁带和卡式磁带的标号和文卷结构GB/T 12056-1989 数据处理过程计算系统和技术过程之间接口的说明GB/T 12057-1989 使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的通用37插针和9 插针接口GB/T 12078-1989 X 射线管总规范(可供认证用)GB/T 12079-1989 X 射线管光电性能测试方法GB/T 12082-1989 气体激光器文字符号GB/T 12083-1989 气体激光器电源系列GB/T 12084-1989 半导体集成电路TTL 电路系列和品种54/74F系列的品种GB/T 12114-1989 高频信号发生器通用技术条件GB/T 12115-1989 高频信号发生器测试方法GB/T 12116-1989 模拟电子电压表通用技术条件GB/T 12117-1989 模拟电子电压表测试方法GB/T 12118-1989 数据处理词汇21部分: 过程计算机系统和技术过程间的接口GB/T 1526-1989 信息处理数据流程图、程序流程图、系统流程图、程序网络图和系统资源图的文件编制符号及约定GB/T 1989-1980 信息处理交换用七位编码字符集在9磁道12.7 毫米磁带上的表示方法GB/T 249-1989 半导体分立器件型号命名方法GB/T 2887-1989 计算站场地技术条件GB/T 3430-1989 半导体集成电路型号命名方法GB/T 3432.1-1989 半导体集成电路TTL电路系列和品种54/74系列的品种GB/T 3432.2-1989 半导体集成电路TTL电路系列和品种54/74H 系列的品种GB/T 3432.3-1989 半导体集成电路TTL电路系列和品种54/74S 系列的品种GB/T 3432.4-1989 半导体集成电路TTL电路系列和品种54/74LS系列的品种GB/T 4589.1-1989 半导体器件分立器件和集成电路总规范(可供认证用)GB/T 813-1989 冲击试验用示波器和峰值电压表GB 4943-1995 信息技术设备(包括电气事务设备)的安全GB/T 4872-1985 办公机器和数据处理设备键盘上控制键定位的原则GB/T 4873-1985 信息处理用连续格式纸尺寸和输送孔GB/T 4874-1985 直流固定金属化纸介电容器总规范GB/T 4931-1985 氦氖激光器系列型谱GB/T 4932-1985 二氧化碳激光器系列型谱GB/T 4937-1995 半导体器件机械和气候试验方法GB/T 4938-1985 半导体分立器件接收和可靠性GB/T 4939-1985 普通整流管GB/T 4940-1985 普通晶闸管GB/T 4965-1985 吸气剂分类及型号命名方法GB/T 4967-1995 电子计算器通用技术条件GB/T 5007.1-1985 信息交换用汉字24 24点阵字模集GB/T 5007.2-1985 信息交换用汉字24 24点阵字模数据集GB/T 5076-1985 具有两个轴向引出端的圆柱体元件的尺寸测量GB/T 5077-1985 电容器和电阻器的最大外形尺寸GB/T 5078-1985 单向引出的电容器和电阻器所需空间的测定方法GB/T 5080.4-1985 设备可靠性试验可靠性测定试验的点估计和区间估计方法(指数分布)GB/T 5080.5-1985 设备可靠性试验成功率的验证试验方案GB/T 5081-1985 电子产品现场工作可靠性、有效性和维修性数据收集指南GB/T 5199.1-1985 信息交换用汉字15 16点阵字模集GB/T 5199.2-1985 信息交换用汉字15 16点阵数据集GB/T 5261-1994 信息处理七位和八位编码字符集用的控制功能GB/T 5271.11-1985 数据处理词汇11部分控制器、运算器和输入输出设备GB/T 5271.1-1985 数据处理词汇01部分基本术语GB/T 5271.12-1985 数据处理词汇12部分数据媒体、存贮器和有关设备GB/T 5271.14-1985 数据处理词汇14部分可靠性维修和可用性GB/T 5271.4-1985 数据处理词汇04部分数据的组织GB/T 5271.6-1985 数据处理词汇06部分数据的准备和处理GB/T 5295-1985 光电阴极光谱响应特性系列GB/T 5489-1985 印制板制图GB/T 5594.1-1985 电子元器件结构陶瓷材料性能测试方法气密性测试方法GB/T 5594.2-1985 电子元器件结构陶瓷材料性能测试方法杨氏弹性模量、泊松比测试方法GB/T 5594.3-1985 电子元器件结构陶瓷材料性能测试方法平均线膨胀系数测试方法GB/T 5594.4-1985 电子元器件结构陶瓷材料性能测试方法介质损耗角正切值的测试方法GB/T 5594.5-1985 电子元器件结构陶瓷材料性能测试方法体积电阻率测试方法GB/T 5594.6-1985 电子元器件结构陶瓷材料性能测试方法化学稳定性测试方法GB/T 5594.7-1985 电子元器件结构陶瓷材料性能测试方法透液性测定方法GB/T 5594.8-1985 电子元器件结构陶瓷材料性能测试方法显微结构的测定GB/T 5597-1985 固体电介质微波复介电常数的测试方法GB/T 5598-1985 氧化铍瓷导热系数测定方法GB/T 5729-1994 电子设备用固定电阻器第一部分: 总规范GB/T 5730-1985 电子设备用固定电阻器第二部分: 分规范: 低功率非线绕固定电阻器(可供认证用)GB/T 5731-1985 电子设备用固定电阻器第二部分: 空白详细规范: 低功率非线绕固定电阻器评定水平E (可供认证用)GB/T 5732-1985 电子设备用固定电阻器第四部分: 分规范: 功率型固定电阻器(可供认证用)GB/T 5733-1985 电子设备用固定电阻器第四部分: 空白详细规范: 功率型固定电阻器评定水平E (可供认证用)GB/T 5734-1985 电子设备用固定电阻器第五部分: 分规范: 精密固定电阻器(可供认证用)GB/T 5735-1985 电子设备用固定电阻器第五部分: 空白详细规范: 精密固定电阻器评定水平E (可供认证用) GB/T 6107-1985 使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口GB 4793.1-1995 测量、控制和试验室用电气设备的安全要求第1部分: 通用要求GB/T 4144-1984 程序设计语言最小BASICGB/T 4165-1984 电子设备用可变电容器的使用导则GB/T 4166-1984 电子设备用可变电容器的试验方法GB/T 4210-1984 电子设备用机电元件名词术语GB/T 4313-1995 信息处理办公机器和打印机用编织打印色带通用技术条件GB/T 4314-1984 吸气剂名词术语GB/T 4376-1994 半导体集成电路电压调整器系列和品种GB/T 4378-1984 半导体集成电路c 6800/c 6809微处理机电路系列和品种GB/T 4379-1984 半导体集成电路c 8080/c 8085微处理机电路系列和品种GB/T 4475-1995 敏感元器件术语GB/T 4586-1994 半导体器件分立器件第8部分: 场效应晶体管GB/T 4587-1994 半导体分立器件和集成电路第7部分: 双极型晶体管GB/T 4589.1-1989 半导体器件分立器件和集成电路总规范(可供认证用) GB/T 4596-1984 电子设备用三相变压器形铁心GB/T 4654-1984 碳化硅、锆英砂、陶瓷类红外辐射加热器通用技术条件GB/T 4677.10-1984 印制板可焊性测试方法GB/T 4677.11-1984 印制板耐热冲击试验方法GB/T 4677.1-1984 印制板表层绝缘电阻测试方法GB/T 4677.2-1984 印制板金属化孔镀层厚度测试方法微电阻法GB/T 4677.3-1984 印制板拉脱强度测试方法GB/T 4677.4-1984 印制板抗剥强度测试方法GB/T 4677.5-1984 印制板翘曲度测试方法GB/T 4677.6-1984 金属和氧化覆盖层厚度测试方法截面金相法GB/T 4677.7-1984 印制板镀层附着力试验方法胶带法GB/T 4677.8-1984 印制板镀涂覆层厚度测试方法夥聪蛏⑸浞āGB/T 4677.9-1984 印制板镀层孔隙率电图象测试方法GB/T 4721-1992 印制电路用覆铜箔层压板通用规则GB/T 4722-1992 印制电路用覆铜箔层压板试验方法GB/T 4723-1992 印制电路用覆铜箔酚醛纸层压板GB/T 4724-1992 印制电路用覆铜箔环氧纸层压板GB/T 4725-1992 印制电路用覆铜箔环氧玻璃布层压板GB/T 4779.1-1984 彩色显象管用荧光粉Y22-G3荧光粉GB/T 4779.2-1984 彩色显象管用荧光粉Y22-B2荧光粉GB/T 4779.3-1984 彩色显象管用荧光粉Y22-R4荧光粉GB/T 4799-1984 气体激光器型号命名方法GB/T 4825.1-1984 印制板导线局部放电测试方法GB/T 4825.2-1984 印制板导线载流量测试方法GB/T 4837-1984 打字机打印键和功能键的布局GB/T 4855-1984 半导体集成电路线性放大器系列和品种机械卷2GB 1008-89 机械加工工艺装备基本术语GB 10397-89 中小功率柴油机振动评级GB 10398-89 小型汽油机振动测试方法GB 10399-89 小型汽油机振动评级GB 10400-89 装载机的作用力和倾翻载荷的测量方法GB 10412-89 普通Ｖ带轮GB 10413-89 窄Ｖ带轮GB 10414.2-89 汽车同步带传动带轮GB 10415-89 农业机械用双面Ｖ带轮GB 10416-89 农业机械用半宽Ｖ带轮GB 10429-89 单级向心涡轮液力变矩器型式和基本参数GB 10431-89 紧固件横向振动试验方法GB 10432-89 无头焊钉GB 10433-89 圆柱头焊钉GB 10444-89 机械密封产品型号编制方法GB 10445-89 滑动轴承整体轴套的轴径GB 10446-89 滑动轴承整圆止推垫圈尺寸和公差GB 10447-89 滑动轴承半圆止推垫圈要素和公差GB 10448-89 滑动轴承单层和多层轴承用铸造铜合金GB 10449-89 滑动轴承单层轴承用锻造铜合金GB 10450-89 滑动轴承单层轴承用铝基合金GB 10451-89 滑动轴承薄壁轴承用金属多层材料GB 10452-89 滑动轴承单层轴承减摩合金的硬度检验方法GB 10453-89 滑动轴承多层轴承减摩合金的硬度检验方法GB 10538-89 锅炉用水和冷却水分析方法季胺盐的测定三氯甲烷萃取分光光度法GB 10539-89 锅炉用水和冷却水分析方法钾离子的测定火焰光度法GB 10595-89 带式输送机技术条件GB 10596.1-89 埋刮板输送机型式和基本参数GB 10596.2-89 埋刮板输送机技术条件GB 10596.3-89 埋刮板输送机试验方法GB 10597.1-89 卷扬式启闭机型式和基本参数GB 10597.2-89 卷扬式启闭机技术条件GB 10598.1-89 旋转钻机GB 10598.2-89 旋转钻机工业试验方法GB 10602-89 润滑装置及元件检查验收规则GB 10603-89 一般起重用锻造卸扣GB 10606.1-89 空气分离设备术语基本术语GB 10606.2-89 空气分离设备术语单元设备GB 10606.3-89 空气分离设备术语稀有气体提取设备GB 10606.4-89 空气分离设备术语低温液体贮运设备GB 10606.5-89 空气分离设备术语透平膨胀机GB 10606.6-89 空气分离设备术语低温液体泵GB 10607-89 空气分离设备产品型号编制方法GB 10608-89 平压模切机GB 10609.1-89 技术制图标题栏GB 10609.2-89 技术制图明细栏GB 10609.3-89 技术制图复制图的折叠方法GB 10609.4-89 技术制图对缩微复制原件的要求GB 10610-89 触针式仪器测量表面粗糙度的规则和方法GB 10614-89 芯型弹性联轴器GB 10634-89 螺钉旋具的命名与术语GB 10635-89 螺钉旋具通用技术条件GB 10636-89 螺钉旋具试验方法GB 10637-89 一字槽螺钉旋具螺杆GB 10638-89 十字槽螺钉旋具螺杆GB 10639-89 一字槽螺钉旋具GB 10640-89 十字槽螺钉旋具GB 10641-89 螺旋棘轮螺钉旋具GB 10656-89 锅炉用水和冷却水分析方法锌离子的测定锌试剂分光光度法GB 10657-89 锅炉用水和冷却水分析方法磷锌预膜液中锌的测定络合滴定法GB 10658-89 锅炉用水和冷却水分析方法磷锌预膜液中铁的测定磺基水杨酸分光光度法GB 10672-89 塔式起重机车轮技术条件GB 10673-89 塔式起重机司机室技术条件GB 10675-89 液压挖掘机可靠性试验方法GB 10676-89 液压挖掘机司机操纵装置GB 10677-89 液压挖掘机履带GB 10678-89 液压挖掘机托链轮GB 10679-89 液压挖掘机支重轮GB 10680-89 振动压路机用橡胶减振器技术条件GB 10686-89 铜合金工具防爆性能试验方法GB 10687-89 防爆用呆扳手GB 10688-89 防爆用錾子GB 10689-89 防爆用检查锤GB 10690-89 防爆用桶盖扳手GB 10691-89 防爆用梅花扳手GB 10692-89 防爆用八角锤GB 10693-89 防爆用圆头锤GB 10744-89 轻便摩托车汽油机通用技术条件GB 10825-89 柴油机柴油滤清器试验方法GB 10826-89 柴油机燃油系统术语GB 10827-89 机动工业车辆安全规范GB 10849-89 铸造铝硅合金变质GB 10850-89 铸造铝硅合金过烧GB 10851-89 铸造铝合金针孔GB 10852-89 铸造铝铜合金晶粒度GB 10853-89 机器理论与机构学术语GB 10854-89 钢结构焊缝外形尺寸GB 10855-89 传动用齿形链及链轮GB 10856-89 双涡轮液力变矩器通用技术条件GB 10857-89 S型、C型钢制滚子链和附件及链轮GB 10858-89 铝及铝合金焊丝GB 10859-89 镍基钎料GB 10860-89 快速割嘴GB 10862-89 GZ电磁振动给料机型式和基本参数GB 10863-89 烟道式余热锅炉热工试验方法GB 10864.1-89 余热锅炉参数系列玻璃熔窑余热锅炉GB 10864.2-89 余热锅炉参数系列硫铁矿制酸余热锅炉GB 10864.3-89 余热锅炉参数系列富氧炼钢平炉余热锅炉GB 10866-89 锅炉受压元件焊接接头金相和断口检验方法GB 10867-89 弹簧减振器GB 10868-89 电站减温减压阀技术条件GB 10869-89 电站调节阀技术条件GB 10870-89 容积式冷水机组性能试验方法GB 10871-89 小型活塞式单级制冷压缩机型式与基本参数GB 10872-89 小型活塞式单级制冷压缩机技术条件GB 10873-89 小型活塞式单级制冷压缩机试验方法GB 10874-89 中型活塞式单级制冷压缩机型式与基本参数GB 10875-89 中型活塞式单级制冷压缩机技术条件GB 10876-89 中型活塞式单级制冷压缩机试验方法GB 10877-89 氧气瓶阀GB 10878-89 气瓶锥螺纹丝锥GB 10879-89 溶解乙炔气瓶阀GB 10880-89 电除尘器漏风率测试方法GB 10881-89 往复式高压清洗机试验方法GB 10882-89 清洗机用往复式高压泵型式与基本参数GB 10883-89 离心油泵型式与基本参数GB 10884-89 单螺杆泵型式与基本参数GB 10885-89 单螺杆泵技术条件GB 10886-89 三螺杆泵型式与基本参数GB 10887-89 三螺杆泵技术条件GB 10888-89 离心式渣浆泵型式与基本尺寸GB 10889-89 泵的振动测量与评价方法GB 10890-89 泵的噪声测量与评价方法GB 10891-89 空气处理机组安全要求GB 10892-89 固定的空气压缩机安全规则和操作规程GB 10893-89 压缩空气干燥器规范与试验GB 10894-89 分离机械噪声声功率级的测定工程法GB 10895-89 离心机、分离机机械振动测试方法GB 10896-89 板框压滤机和厢式压滤机试验方法GB 10897-89 蝶式分离机技术条件GB 10898-89 蝶式分离机试验方法GB 10899-89 带式压榨过滤机技术条件GB 10900-89 带式压榨过滤机试验方法GB 10901-89 离心机性能测试方法GB 10906-89 内燃机管壳式机油冷却器技术条件GB 10907-89 燃油加油器基本参数GB 10908-89 燃油加油器技术条件GB 10909-89 燃油加油器试验方法GB 10913-89 土方机械行驶速度测定GB 10914-89 浮动油封试验方法GB 10915-89 履带式推土机驱动轮齿块GB 10919-89 矩形花键量规GB 10920-89 普通螺纹量规型式和尺寸GB 10921-89 刀具预调测量仪精度GB 10922-89 非螺纹密封的管螺纹量规GB 10923-89 锻压机械精度检验通则GB 10924-89 闭式单点压力机精度GB 10925-89 压铸机参数GB 10926-89 冷室压铸机精度GB 10927-89 立轴圆台平面磨床参数GB 10928-89 钢球加工机床参数GB 10929-89 铲齿车床精度GB 10930-89 花键轴磨床参数GB 10931-89 数字控制机床位置精度的评定方法GB 10932-89 螺纹千分尺GB 10933-89 闭式双点压力机精度GB 10937-89 剪羊毛机刀片GB 10938-89 旋转割草机术语GB 10943-89 1/4圆锥量规GB 10944-89 自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄GB 10945-89 自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄用拉钉GB 10946-89 硬质合金锥柄麻花钻GB 10947-89 硬质合金麻花钻通用技术条件GB 10948-89 硬质合金直柄T形槽铣刀GB 10949-89 硬质合金锥柄T形槽铣刀GB 10950-89 硬质合金斜齿直柄立铣刀GB 10951-89 硬质合金斜齿锥柄立铣刀GB 10952-89 矩形花键滚刀GB 10953-89 机夹切断车刀GB 10954-89 机夹外螺纹车刀GB 10955-89 机夹内螺纹车刀GB 10956-89 木工带锯机和跑车精度GB 10957-89 木工自动万能磨锯机精度GB 10958-89 木工锯条辊压机精度GB 10959-89 带移动工作台木工锯板机精度GB 10960-89 锯片往复木工锯板机精度GB 10961-89 木工机床操作指示形象化符号GB 10977-89 摩擦焊机GB 10980-89 电阻焊设备两端与水冷连接块相连的次级连接电缆尺寸和特性GB 11056-89 锻造生产能源消耗标准GB 11227-89 用户和制造厂对弹性联轴器技术性能项目要求GB 11267-89 石榴石化学分析方法GB 11268-89 锆刚玉化学分析方法GB 11269-89 磨具体积密度、总气孔率和吸水率测定方法GB 11270-89 金刚石圆锯片GB 11271-89 金刚石框架锯条GB 11272-89 金刚石或立方氮化硼油石GB 11273-89 人造金刚石或立方氮化硼研磨膏GB 11274-89 纸浆磨石GB 11281-89 控制微电机用齿轮减速器系列GB 11291-89 工业机器人安全规范GB 11334-89 圆锥公差GB 11335-89 未注公差角度的极限偏差GB 11336-89 直线度误差检测GB 11337-89 平面度误差检测GB 11341-89 悬挂输送机安全规程GB 11347-89 大型旋转机械振动烈度现场测量与评定GB 11348.1-89 旋转机械转轴径向振动的测量和评定第1部分:总则GB 11349.1-89 机械导纳的试验确定基本定义与传感器GB 11349.2-89 机械导纳的试验确定用激振器作单点激励测量GB 11352-89 一般工程用铸造碳钢件GB 11354-89 钢铁零件渗氮层深度测定和金相组织检验GB 11355-89 V带传动额定功率的计算GB 11356-89 普通及窄V带传动用带轮槽形检验GB 11357-89 带轮的材质、表面粗糙度及平衡GB 11358-89 平带传动带轮直径尺寸GB 11359-89 平带传动平带及带轮的宽度GB 11360-89 平带传动带轮轮缘凸面GB 11361-89 同步带传动带轮GB 11362-89 同步带传动额定功率和传动中心距的计算GB 11363-89 钎焊接头强度试验方法GB 11364-89 钎料铺展性及填缝性试验方法GB 11365-89 锥齿轮和准双曲面齿轮精度GB 11366-89 行星传动基本术语GB 11367-89 轻型燃气轮机排气冒烟测量GB 11368-89 齿轮传动装置清洁度GB 11473-89 往复泵型号编制方法GB 11474-89 油田用容积式稠油泵基本参数GB 11476-89 磁电机用电容放电式电子开关技术条件GB 11477-89 磁电机用电容放电式电子开关试验方法。

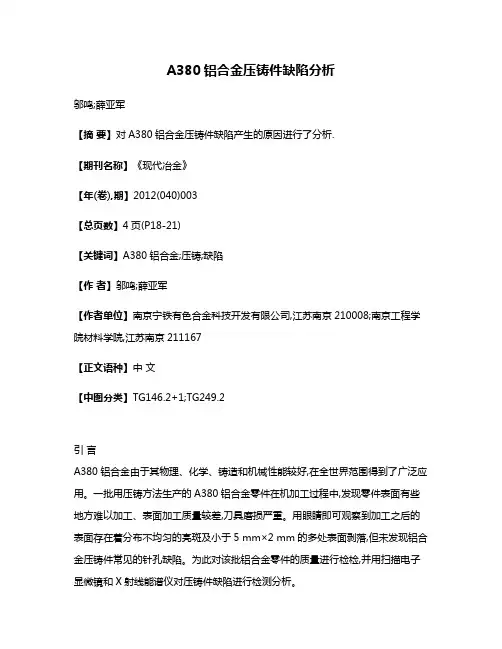

A380铝合金压铸件缺陷分析邬鸣;薛亚军【摘要】对A380铝合金压铸件缺陷产生的原因进行了分析.【期刊名称】《现代冶金》【年(卷),期】2012(040)003【总页数】4页(P18-21)【关键词】A380铝合金;压铸;缺陷【作者】邬鸣;薛亚军【作者单位】南京宁铁有色合金科技开发有限公司,江苏南京210008;南京工程学院材料学院,江苏南京211167【正文语种】中文【中图分类】TG146.2+1;TG249.2引言A380铝合金由于其物理、化学、铸造和机械性能较好,在全世界范围得到了广泛应用。
一批用压铸方法生产的A380铝合金零件在机加工过程中,发现零件表面有些地方难以加工、表面加工质量较差,刀具磨损严重。
用眼睛即可观察到加工之后的表面存在着分布不均匀的亮斑及小于5 mm×2 mm的多处表面剥落,但未发现铝合金压铸件常见的针孔缺陷。
为此对该批铝合金零件的质量进行检检,并用扫描电子显微镜和X射线能谱仪对压铸件缺陷进行检测分析。
1 试验方法1.1 化学成分铝合金零件的化学成分采用德国M AX型直读光谱仪,按GB/T7999-2007《铝及铝合金光电直读发射光谱分析方法》进行分析。
1.2 针孔度铝合金零件的针孔度按GB 10851-1989《铸造铝合金针孔》规定进行检测。
1.3 外观质量、断口组织铝合金零件外观质量、断口组织按 GB/T8733-2007《铸造铝合金锭》规定进行检测。
1.4 扫描电镜和X射线能谱分析铝合金零件缺陷部位的扫描电镜和X射线能谱分析分别采用日立 S3400N型扫描电子显微镜和HORIBA EX-250型X射线能谱仪。
2 试验结果2.1 化学成分该批铝合金零件总重约 21 000 kg,共分 4炉批号,检测分析结果见表1。
检测结果表明,该批铝合金锭的化学成分完全符合ASTM B179和GB/T 8733-2007标准中关于 A380.1铝合金锭化学成分的规定。
2.2 针孔度检验铝合金锭的针孔度检测结果为 1～ 2级,见图 1。

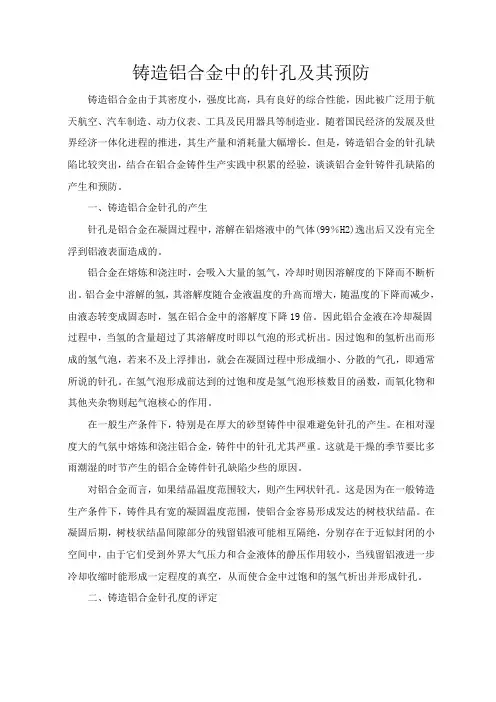

铸造铝合金中的针孔及其预防铸造铝合金由于其密度小，强度比高，具有良好的综合性能，因此被广泛用于航天航空、汽车制造、动力仪表、工具及民用器具等制造业。
随着国民经济的发展及世界经济一体化进程的推进，其生产量和消耗量大幅增长。
但是，铸造铝合金的针孔缺陷比较突出，结合在铝合金铸件生产实践中积累的经验，谈谈铝合金针铸件孔缺陷的产生和预防。
一、铸造铝合金针孔的产生针孔是铝合金在凝固过程中，溶解在铝熔液中的气体(99％H2)逸出后又没有完全浮到铝液表面造成的。
铝合金在熔炼和浇注时，会吸入大量的氢气，冷却时则因溶解度的下降而不断析出。
铝合金中溶解的氢，其溶解度随合金液温度的升高而增大，随温度的下降而减少，由液态转变成固态时，氢在铝合金中的溶解度下降19倍。
因此铝合金液在冷却凝固过程中，当氢的含量超过了其溶解度时即以气泡的形式析出。
因过饱和的氢析出而形成的氢气泡，若来不及上浮排出，就会在凝固过程中形成细小、分散的气孔，即通常所说的针孔。
在氢气泡形成前达到的过饱和度是氢气泡形核数目的函数，而氧化物和其他夹杂物则起气泡核心的作用。
在一般生产条件下，特别是在厚大的砂型铸件中很难避免针孔的产生。
在相对湿度大的气氛中熔炼和浇注铝合金，铸件中的针孔尤其严重。
这就是干燥的季节要比多雨潮湿的时节产生的铝合金铸件针孔缺陷少些的原因。
对铝合金而言，如果结晶温度范围较大，则产生网状针孔。
这是因为在一般铸造生产条件下，铸件具有宽的凝固温度范围，使铝合金容易形成发达的树枝状结晶。
在凝固后期，树枝状结晶间隙部分的残留铝液可能相互隔绝，分别存在于近似封闭的小空间中，由于它们受到外界大气压力和合金液体的静压作用较小，当残留铝液进一步冷却收缩时能形成一定程度的真空，从而使合金中过饱和的氢气析出并形成针孔。
二、铸造铝合金针孔度的评定铸造铝合金机械加工表面1cm2范围内孔洞的数量和尺寸称为针孔度。
针孔对铝合金性能的影响主要表现在会使铸件组织致密度降低，力学性能下降。
压铸常见缺陷原因及其改善方法1）．冷纹：原因：熔汤前端的温度太低，相叠时有痕迹．改善方法：1．检查壁厚是否太薄（设计或制造），较薄的区域应直接充填．2 .检查形状是否不易充填；距离太远、封闭区域（如鳍片（fin）、凸起）、被阻挡区域、圆角太小等均不易充填．并注意是否有肋点或冷点．3. 缩短充填时间.缩短充填时间的方法：…4. 改变充填模式.5. 提高模温的方法：…6. 提高熔汤温度.7. 检查合金成分.8. 加大逃气道可能有用.9. 加真空装置可能有用.2）.裂痕：原因：1.收缩应力.2. 顶出或整缘时受力裂开.改善方式：1. 加大圆角.2. 检查是否有热点.3. 增压时间改变（冷室机）.4. 增加或缩短合模时间.5. 增加拔模角.6. 增加顶出销.7. 检查模具是否有错位、变形.8. 检查合金成分.3）.气孔：原因：1.空气夹杂在熔汤中.2. 气体的来源：熔解时、在料管中、在模具中、离型剂.改善方法：1. 适当的慢速.2. 检查流道转弯是否圆滑，截面积是否渐减.3. 检查逃气道面积是否够大，是否有被阻塞，位置是否位於最后充填的地方.4．检查离型剂是否喷太多，模温是否太低．5．使用真空．4) ．空蚀：原因：因压力突然减小，使熔汤中的气体忽然膨胀，冲击模具，造成模具损伤．改善方法：流道截面积勿急遽变化．5) ．缩孔：原因：当金属由液态凝固为固态时所占的空间变小，若无金属补充便会形成缩孔．通常发生在较慢凝固处．改善方法：1．增加压力．2．改变模具温度．局部冷却、喷离型剂、降低模温、．有时只是改变缩孔位置，而非消缩孔．6) ．脱皮：原因：1．充填模式不良，造成熔汤重叠．2．模具变形，造成熔汤重叠．3．夹杂氧化层．改善方法：1．提早切换为高速．2．缩短充填时间．3．改变充填模式，浇口位置，浇口速度．4．检查模具强度是否足够．5．检查销模装置是否良好．6．检查是否夹杂氧化层．7) ．波纹：原因：第一层熔汤在表面急遽冷却，第二层熔汤流过未能将第一层熔解，却又有足够的融合，造成组织不同．改善方法：1．改善充填模式．2．缩短充填时间．8) ．流动不良产生的孔：原因：熔汤流动太慢、或是太冷、或是充填模式不良，因此在凝固的金属接合处有孔．改善方法：1．同改善冷纹方法．2．检查熔汤温度是否稳定．3．检查模具温充是否稳定．9) ．在分模面的孔：原因：可能是缩孔或是气孔．改善方法：1．若是缩孔，减小浇口厚度或是溢流井进口厚度．2．冷却浇口．3．若是气孔，注意排气或卷气问题．10) ．毛边：原因：1．锁模力不足．2．模具合模不良．3．模具强度不足．4．熔汤温度太高．11) ．缩陷：原因：缩孔发生在压件表面下面．改善方法：1．同改善缩孔的方法．2．局部冷却．3．加热另一边．12) ．积碳：原因：离型剂或其他杂质积附在模具上．改善方法：1．减小离型剂喷洒量．2．升高模温．3 •选择适合的离型剂.4 •使用软水稀释离型剂.13) .冒泡：原因：气体卷在铸件的表面下面. 改善方式：1. 减少卷气(同气孔).2. 冷却或防低模温.14) .粘模：原因：1.锌积附在模具表面.2.熔汤冲击模具，造成模面损坏. 改善方法：1. 降低模具温度.2. 降低划面粗糙度.3. 加大拔模角.4. 镀膜.5. 改变充填模式.6. 降氏浇口速度.引言：在纯铝中加入一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。

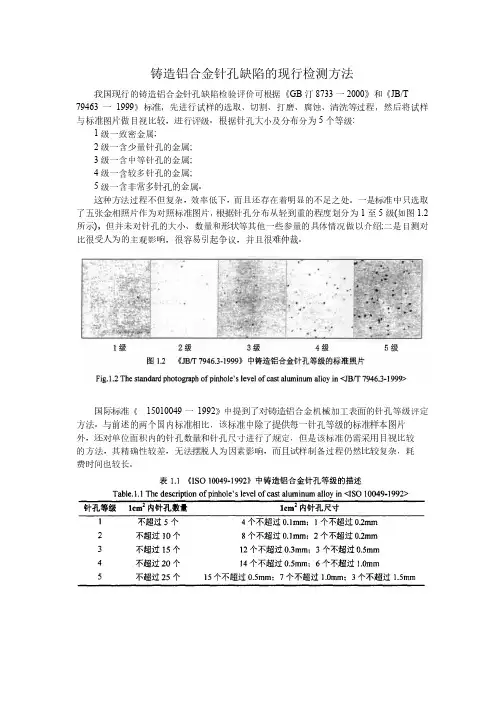

铸造铝合金针孔缺陷的现行检测方法
我国现行的铸造铝合金针孔缺陷检验评价可根据《GB汀8733一2000》和《JB/T 79463一1999》标准，先进行试样的选取、切割、打磨、腐蚀、清洗等过程，然后将试样与标准图片做目视比较，进行评级。
根据针孔大小及分布分为5个等级:
1级一致密金属;
2级一含少量针孔的金属;
3级一含中等针孔的金属;
4级一含较多针孔的金属;
5级一含非常多针孔的金属。
这种方法过程不但复杂，效率低下，而且还存在着明显的不足之处。
一是标准中只选取了五张金相照片作为对照标准图片，根据针孔分布从轻到重的程度划分为1至5级(如图1.2所示)，但并未对针孔的大小、数量和形状等其他一些参量的具体情况做以介绍;二是目测对比很受人为的主观影响，很容易引起争议，并且很难仲裁。
国际标准《15010049一1992》中提到了对铸造铝合金机械加工表面的针孔等级评定方法。
与前述的两个国内标准相比，该标准中除了提供每一针孔等级的标准样本图片外，还对单位面积内的针孔数量和针孔尺寸进行了规定，但是该标准仍需采用目视比较
的方法，其精确性较差，无法摆脱人为因素影响，而且试样制备过程仍然比较复杂，耗
费时间也较长。
ASTMASTM B 487-85Standard Test Method for Measurement of Metal and Oxide Coating Thicknessby Microscopical Examination of a Cross SectionASTM A247-67(Reapproved 1998) Standard test method for evaluating the microstructure ofgraphite in iron castingsASTM A892-88(Reapproved 2001) Standard guide for defining and rating the microstructure ofhigh carbon bearing steelsASTM B657-92(Reapproved 2000) Standard test method for metallographic determination of microstructure in cemented tungsten carbidesASTM B665-03Standard guide for metallographic sample preparation of cemented tungstencarbidesASTM E3-01Standard practice for preparation of metallographic specimens ASTM E7-03Standard terminology relating to metallographyASTM E8-04Standard Test Methods for Tension Testing of Metallic Materials ASTM E112-96Standard test methods for determining average grain sizeASTM E930-99 Standard test methods for estimating the largest grain observed in a metallographic section (ala grain size)ASTM E1268-01 Standard practice for assessing the degree of banding or orientation ofmicrostructuresASTM E1351-01 Standard practice for production and evaluation of field metallographicreplicasASTM E1558-99Standard guide for electrolytic polishing of metallographic specimens ASTM E2014-99Standard guide on metallographic laboratory safetyGBGB/T 10561-89钢中非金属夹杂物含量的测定标准评级图显微检验法GB/T 10561-2005钢中非金属夹杂物含量的测定标准评级图显微检验法GB/T 6394-2002金属平均晶粒度测定方法GB/T 6394-2002系列图I（无孪晶晶粒++浅腐蚀100×）GB/T 6394-2002系列图Ⅱ（有孪晶晶粒++浅腐蚀+100×）GB/T 6394-2002系列图Ⅲ（有孪晶晶粒+深腐蚀75×）GB/T 6394-2002系列图Ⅳ（钢中奥氏体晶粒++渗碳法100×）GB 224-1987 钢的脱碳层深度测定法GB 226-1991钢的低倍组织及缺陷酸蚀检验法GB 2828-1987 逐批检查记数抽样程序及抽样表GB 4236-1984钢的硫印检验方法GB 16840.4-1997电气火灾原因技术鉴定方法 第4部分：金相法GB/T 9450-2005钢件渗碳淬火硬化层深度的测定和校核GB/T 13298-1991金属显微组织检验方法GB/T 18876.1-2002 应用自动图像分析测定钢和其他金属中金相组织、夹杂物含量和级别的标准试验方法第1部分GB/T 4340.1-1999金属维氏硬度 第一部分：试验方法GB/T 14999.4-94高温合金显微组织试验方法GB/T 230.1-2004金属洛氏硬度试验 第 1 部分: 试验方法 ( A, B, C, D, E, F, G, H, K, N, T标尺) GB/T 231.1-2002金属布氏硬度试验 第 1 部分: 试验方法GB/T 3488-1983硬质合金 显微组织的金相测定GB/T 3489-1983硬质合金 孔隙度和非化合碳的金相测定GB/T 4194-1984钨丝蠕变试验,高温处理及金相检查方法GB/T 5617-1985钢的感应淬火或火焰淬火后有效硬化层深度的测定GB/T 6401-1986 铁素体奥氏体型双相不锈钢中α-相面积含量金相测定法GB/T 7216-1987灰铸铁金相GB/T 8493-1987一般工程用铸造碳钢金相GB/T 9441-1988球墨铸铁金相检验GB/T 9450-1988钢件渗碳淬火有效硬化层深度的测定和校核GB/T 9451-1988钢件薄表面总硬化层深度或有效硬化层深度的测定GB/T 11809-1998压水堆核燃料棒焊缝金相检验GB/T 13305-1991奥氏体不锈钢中α--相面积含量金相测定法GB/T 13320-1991钢质模锻件 金相组织评级图及评定方法GB/T 13925-1992铸造高锰钠金相GB/T 17455-1998无损检测 表面检查的金相复制件技术GB 1814-1979钢材断口检验方法GB 2971-1982碳素钢和低合金钢断口检验方法GB/T 7998-2005铝合金晶间腐蚀测定方法GB/T 1298-2008 碳素工具钢GB/T 1299-2000合金工具钢GB/T 1954-1980铬镍奥氏体不锈钢焊缝铁素体含量测量方法GB/T 3086-1982高碳铬不锈轴承钢技术条件GB/T变形铝及铝合金制品显微组织检验方法3246.1-2000GB/T变形铝及铝合金制品低倍组织检验方法3246.2-2000GB/T 7998-2005铝合金晶间腐蚀测定方法GB/T 3508-1983内燃机铸造铝活塞金相检验标准GB/T 4194-1984钨丝蠕变试验、高温处理及金相检查方法GB/T 4197-1984钨钼及其合金的烧结坯条、棒材晶粒度测试方法GB/T 4296-2004变形镁合金显微组织检验方法GB/T 4297-2004变形镁合金低倍组织检验方法GB/T 4335-1984低碳钢冷轧薄板铁素体晶粒度测定法GB/T 4342-1991金属显微维氏硬度试验方法GB/T 4462-1984高速工具钢大块碳化物评级图GB/T金属和氧化覆盖层厚度测试方法 截面金相法4677.6-1984GB/T 5168-1985两相钛合金高低倍组织检验方法GB/T电子元器件结构陶瓷材料性能测试方法 显微结构的测定5594.8-1985GB/T 5617-2005钢的感应淬火或火焰淬火后有效硬化层深度的测定GB/T 5680-1998高锰钢铸件GB/T 5929-1986轻工产品金属镀层和化学处理层的厚度测试方法 金相显微镜法GB/T 6462-2005金属和氧化物覆盖层 厚度测量 显微镜法GB/T 6463-2005金属和其它无机覆盖层厚度测量方法评述GB/T 6846-1986确定暗室照明安全时间的方法GB/T铝及铝合金阳极氧化 氧化膜厚度的测量方法 第1部分测量原则8014.1-2005GB/T铝及铝合金阳极氧化 氧化膜厚度的测量方法 第2部分质量损失法8014.2-2005GB/T铝及铝合金阳极氧化 氧化膜厚度的测量方法 第3部分分光束显微镜法8014.3-2005GB/T 8493-1987一般工程用铸造碳钢金相GB/T 8756-1988锗晶体缺陷图谱GB/T 8760-2006砷化镓单晶位错密度的测量方法GB/T 9095-1988烧结铁基材料 渗碳或碳氮共渗硬化层深度的测定GB/T 9451-2005钢件薄表面总硬化层深度或有效硬化层深度的测定GB/T 9790-1988金属覆盖层及其他有关覆盖层 维氏和努氏显微硬度试验GB/T 10849-1989铸造铝硅合金变质GB/T 10850-1989铸造铝硅合金过烧GB/T 10851-1989铸造铝合金针孔GB/T 10852-1989铸造铝铜合金晶粒度GB/T11250.1-1989复合金属覆层厚度的测定 金相法GB/T 11354-2005钢铁零件 渗氮层深度测定和金相组织检验GB/T 13320-2007钢质模锻件 金相组织评级图及评定方法GB/T14999.1-1994高温合金棒材纵向低倍组织酸浸试验法GB/T14999.2-1994高温合金横向低倍组织酸浸试验法GB/T14999.3-1994高温合金棒材纵向断口试验法GB/T14999.4-1994高温合金显微组织试验法GB/T14999.5-1994高温合金低倍、高倍组织标准评级图谱GB/T 15749-1995定量金相手工测定方法GB/T 18876.1-2002应用自动图像分析测定钢和其他金属中金相组织、夹杂物含量和级别的标准试验方法 第1部分钢和其他金属中夹杂物或第二相组织含量的图像分析与体视学测定GB/T 18876.2-2006应用自动图像分析测定钢和其它金属中金相组织、夹杂物含量和级别的标准试验方法 第2部分：钢中夹杂物级别的图像分析与体视学测定GB/T 13299-1991金相组织评级图及评定方法金相标准下载-JB JB/T 5074-2007低、中碳钢球化体评级JB/T 3829-1999蠕墨铸铁金相JB/T 9205-1999珠光体球墨铸铁零件感应淬火 金相检验JB/T 7946.1-1999铸造铝合金金相 铸造铝硅合金变质JB/T 7946.2-1999铸造铝合金金相 铸造铝硅合金过烧JB/T 9204-1999 钢件感应热处理 金相检验JB/T 5664-1991重载齿轮 失效判据JB/T 6141.1-1992 重载齿轮渗碳层球化处理后金相检验JB 3782-1984汽车钢板弹簧金相检验标准JB/T 1460-2002高碳铬不锈钢滚动轴承零件热处理技术条件JB/T 2122-1977铁素体可锻铸铁 金相JB/T 2330-1993内燃机高磷铸铁气缸套 金相检验JB/T 2798-1999铁基粉末冶金烧结制品 金相标准JB/T 2850-1993Cr4MO4V高温轴承钢滚动轴承零件 热处理技术条件JB/T 5069-1991钢铁零件渗金属层 金相检验方法JB/T 5082.1-2008内燃机 气缸套 第1部分：硼铸铁金相检验JB/T 5108-1991铸造黄铜 金相JB/T 6016-1992内燃机单体铸造活塞环 金相检验JB/T 6075-1992氮化钛涂层 金相检验方法JB/T 6141.3-1992重载齿轮 渗碳金相检验JB/T 6141.4-1992重载齿轮 渗碳表面碳含量金相判别法JB/T 6290-1992内燃机筒体铸造活塞环 金相检验JB/T 6366-199255SiMoVA钢滚动轴承 零件热处理技术条件JB/T 6720-1993内燃机进、排气门 金相检验JB/T 6724-1993内燃机球墨铸铁活塞环 金相检验JB/T 6954-1993灰铸铁接触电阻加热淬火质量检验和评级其他DL/T 674-1999 火电厂用20钢珠光体球化评级标准DL/T 652-1998金相复型技术工艺导则YB/T 153-1999优质碳素结构钢和合金结构钢连 铸方坯低倍组织缺陷评级图YB 935-1978贵金属及其合金的金相试样制备方法YB 4061-1991铁路机车 车辆用车轴YB/T 036.4-1992冶金设备制造通用技术条件 高锰钢铸件YB/T 4002-1991连铸钢方坯低倍组织缺陷评级图YB/T 4003-1997 连铸钢板坯低倍组织缺陷评级图CB 1030-1983 蠕虫状石墨铸铁金相检验CB/T 3694-1995现场金相复型检验方法CB 1156-92锡基轴承合金金相检验CB 1196-1988船舶螺旋桨用铜合金相含量金相测定方法CB 3380-91船用钢材焊接接头宏观组织缺陷酸蚀试验法CB 3385-1991钢铁零件渗氮层深度测定方法TB/T 2254-1991机车牵引用渗碳淬硬齿轮金相检验标准TB/T 2255-1991高磷铸铁金相TB/T 2448-1993合金灰铸铁单体铸造活塞环 金相检验TB/T 2450-1993ZG230-450铸钢金相检验TB/T 2451-1993铸钢中非金属夹杂物金相检验TB/T 3031-2002铁路用辗钢整体车轮径向全截面低倍组织缺陷的评定QJ 1675-1989变形铝合金过烧金相试验方法QCN 29018-1991汽车碳氮共渗齿轮金相检验JJG 335-1991标准显微维氏硬度块液化石油气钢瓶金相组织评定CJ/T 31-1999。
废止国家标准目录国家质量监督检验检疫总局国家标准化管理委员会2005 年10 月14 日废止国家标准目录序号国家标准号标准中文名称备注1 GB 1000.1-1988 高压线路针式瓷绝缘子技术条件废止2 GB 10408.7-1996 超声和被动红外复合入侵探测器废止3 GB 10570-1989 精制铝箔废止4 GB 11124-1989 7014-1号高温润滑脂废止5 GB 11246-1989 人用持续气流吸入式麻醉机技术要求废止6 GB 11553-1989 汽车正面碰撞时对燃油泄漏的规定废止7 GB 11561-1989 汽车加速器控制系统的技术要求废止8 GB 11728-1989 土壤中铜的卫生标准废止9 GB 11850-1989 反应堆退役辐射防护规定废止10 GB 12021.5-1989 电熨斗电耗限定值及测试方法废止11 GB 12021.8-1989 收录音机效率限定值及测量方法废止12 GB 12136-1989 溶解乙炔气瓶用回火防止器废止13 GB 12176-1990 次氯酸钠发生器废止14 GB 12255-1990 药品包装用铝箔废止15 GB 12266-1990 机械加工设备一般安全要求废止16 GB 1261-1977 基准化学试剂(容量) 无水对氨基苯磺酸废止17 GB 12623-1990 防护鞋通用技术条件废止18 GB 12799-1991 抗油拒水防护服安全卫生性能要求废止19 GB 12935-1991 焊条烘干炉运行能耗标准废止20 GB 12941-1991 景观娱乐用水水质标准废止21 GB 13011-1991 锌-锰干电池生产防尘毒技术规程废止22 GB 13232-1991 旋转电机装入式热保护热保护器通用规则废止23 GB 13308-1998 起重滑车安全要求废止24 GB 13367-1992 辐射源和实践的豁免管理原则废止25 GB 13731-1992 药用明胶硬胶囊废止26 GB 14317-1993 核热电厂辐射防护规定废止27 GB 14536.2-1996 家用和类似用途电自动控制器家用电器用电控制器的特殊要求废止28 GB 14569.2-1993 低、中水平放射性废物固化体性能要求塑料固化体废止29 GB 14630-1993 猎枪废止30 GB 14631-1993 猎枪底火废止31 GB 14632-1993 猎枪金属弹壳废止32 GB 14891.9-1994 辐照薯干酒卫生标准废止33 GB 15024-1994 飞机飞行模拟机鉴定程序废止34 GB 15026-1994 飞机飞行训练器鉴定程序废止35 GB 15058-1994 含铅普通标准汽油废止36 GB 15573-1995 外加热式中药三效蒸发器废止37 GB 15703-1995 隔爆型电机基本技术要求废止38 GB 15745-1995 小型民用爆破器材仓库安全标准废止39 GB 16151.10-1996 农业机械运行安全技术条件简式脱粒机废止40 GB 16151.11-1996 农业机械运行安全技术条件复式及半复式脱粒机废止41 GB 16151.13-1996 农业机械运行安全技术条件农副产品加工机械废止42 GB 16151.4-1996 农业机械运行安全技术条件固定式柴油机废止43 GB 16151.6-1996 农业机械运行安全技术条件铧式犁废止44 GB 16151.7-1996 农业机械运行安全技术条件旋耕机废止45 GB 16151.8-1996 农业机械运行安全技术条件圆盘耙废止2005年10月14日共 54 页，第 1 页序号国家标准号标准中文名称备注46 GB 16151.9-1996 农业机械运行安全技术条件播种机废止47 GB 16272-1996 木材加工圆锯机安全技术要求废止48 GB 16298-1996 民用机场环境卫生标准废止49 GB 16408.1-1996 民用航空飞行人员体格检查鉴定标准废止50 GB 16408.2-1996 民用航空空中交通管制员体格检查鉴定标准废止51 GB 16408.3-1996 民用航空招收飞行学生体格检查鉴定标准废止52 GB 16490-1996 振动给料机安全规范废止53 GB 16726-1997 钢筋混凝土开间梁、进深梁废止54 GB 16756-1997 耐油防护鞋通用技术条件废止55 GB 16802-1997 城镇燃气调压器废止GB 16837-1997 家用和类似用途移动式，无联锁、带开关及熔断器组合插座的安全要求56 废止57 GB 16910-1997 小型工业企业建厂劳动卫生基本技术条件废止58 GB 17022-1997 盐碘现场半定量检测包质量评定标准废止59 GB 17202-1997 工业电动洗衣机安全要求废止60 GB 17584-1998 牛头刨床安全防护技术要求废止61 GB 17585-1998 插床安全防护技术要求废止62 GB 17586-1998 拉床安全防护技术要求废止63 GB 17647-1998 工业干洗机安全要求废止64 GB 178-1977 水泥强度试验用标准砂废止65 GB 1783-1979 广播节目(磁带录音)的录制和交换废止66 GB 17956-2000 防尘服废止67 GB 19084-2003 普通脱脂纱布口罩废止68 GB 19338-2003 蔬菜中硝酸盐限量废止69 GB 199-1990 快硬硅酸盐水泥废止70 GB 248-1964 装配式钢筋混凝土煤矿巷道支架废止71 GB 2586-1991 热量单位、符号与换算废止72 GB 2595-1981 冶金分析化学实验室安全技术标准废止73 GB 2641-1990 管制抗生素玻璃瓶废止74 GB 3107.3-1991 船用红星火箭信号废止75 GB 3107.4-1991 船用手持白光火焰信号废止76 GB 3107.5-1991 船用白光降落伞信号废止77 GB 3107.6-1991 船用声响榴弹信号废止78 GB 3107.7-1991 船用声响火箭信号废止79 GB 3176-1982 25.4毫米电视节目磁带的录制和交换废止80 GB 3379-1982 电话自动交换网局间直流信号方式废止81 GB 435-1984 氯化苦废止82 GB 4395-1992 化学泡沫灭火器用灭火剂废止83 GB 4505-1984 医用诊断X线发生装置通用技术条件废止84 GB 4542-1991 船用绿星火箭信号废止85 GB 4562-1984 轻便摩托车制动性能试验方法废止GB 4706.16-1986 家用和类似用途电器的安全电池驱动的电动剃须刀、电推剪及其充电和电池组的特殊要求86 废止GB 4706.3-1986 家用和类似用途电器的安全食物搅碎器及类似用途电器的特殊要求87 废止88 GB 4706.42-1999 家用和类似用途电器的安全冷热饮水机的特殊要求废止89 GB 4706.5-1995 家用和类似用途电器的安全电炒锅的特殊要求废止90 GB 4706.6-1995 家用和类似用途电器的安全自动电饭锅的特殊要求废止91 GB 4747.1-1989 医用镊通用技术条件废止92 GB 5197.1-1996 玻璃输液瓶盖第1部分:铝盖废止2005年10月14日共 54 页，第 2 页序号国家标准号标准中文名称备注93 GB 5197.2-1996 玻璃输液瓶盖第2部分:铝塑组合盖废止94 GB 5198.1-1996 抗生素玻璃瓶盖第1部分:铝盖废止95 GB 5198.2-1996 抗生素玻璃瓶盖第2部分:铝塑组合盖废止96 GB 5415-1999 奶油废止97 GB 5663-1985 药用聚氯乙烯 (PVC) 硬片废止98 GB 5665-1985 医用诊断X线机械装置通用技术条件废止99 GB 6143-1985 白沙蒿、伏地肤种子质量分级废止100 GB 6222-1986 工业企业煤气安全规程废止101 GB 6264-1986 中药材袋运输包装件废止102 GB 6265-1986 中药材压缩打包运输包装件废止103 GB 6266-1986 中药材瓦楞纸箱运输包装件废止104 GB 6527.1-1986 安全色卡废止105 GB 7228-1987 电解整流设备的整流效率及其供电对象的电能利用率测算方法废止106 GB 7248-1987 电光源的安全要求废止107 GB 7454-1987 机动车前照灯使用和光束调整技术规定废止108 GB 7786-1987 动力用空气压缩机和隔膜压缩机噪声声功率级限值废止109 GB 8244-1987 救生艇筏饮用水废止110 GB 8666.1-1988 拔牙钳通用技术条件废止111 GB 8667-1988 吻(缝)合器通用技术条件废止112 GB 8915-1988 土壤中砷的卫生标准废止GB 9644-1988 硬聚氯乙烯(PVC-U) 饮水管材和管件铅、锡、镉、汞的萃取方法及允许值113 废止114 GB 9679-1988 茶叶卫生标准废止115 GB/T 1006-1967 白炽灯灯座型式、基本参数与尺寸废止116 GB/T 1007-1976 小六角较扁螺母废止117 GB/T 10084-1988 振动、冲击数据分析和表示方法废止118 GB/T 1009-1978 螺母专用技术条件废止119 GB/T 10109-1988 出口合成纤维丝织物废止120 GB/T 10130-1988 电极糊废止121 GB/T 10131-1988 铌锰铁合金废止122 GB/T 10155-1988 体视显微镜废止123 GB/T 10157-1988 复印机械噪声测试方法废止124 GB/T 10160-1995 医用钳锁合力、脱开力测定方法废止125 GB/T 10162-1988 医用钳夹持拉力测定方法废止126 GB/T 1017-1978 铆钉专用技术条件废止127 GB/T 1021-1976 角形垂直单耳止动垫圈废止128 GB/T 10212-1988 磷酸一铵、磷酸二铵颗粒平均抗压强度测定废止129 GB/T 1022-1976 角形单耳止动垫圈废止130 GB/T 1023-1976 角形垂直外舌止动垫圈废止131 GB/T 10232-1994 电气继电器第7部分:有或无机电继电器测试程序废止132 GB/T 1024-1976 角形外舌止动垫圈废止133 GB/T 10254-1988 辐射防护仪器校准与定度β剂量率仪废止GB/T 10267.6-1988 金属钙分析方法萃取分离原子吸收分光光度法测定铁、镍、铜、锰134 废止135 GB/T 10270-1988 六氟化铀中铀的重量法测定废止136 GB/T 10301-1988 出国目的代码废止137 GB/T 1035-1970 塑料耐热性 (马丁) 试验方法废止138 GB/T 10406.1-1989 三分量井中磁力仪技术条件废止139 GB/T 10407-1989 悬丝磁力仪通用技术条件废止140 GB/T 10410.2-1989 天然气常量组分气相色谱分析法废止2005年10月14日共 54 页，第 3 页序号国家标准号标准中文名称备注141 GB/T 10414-1989 汽车同步带传动带轮废止142 GB/T 10466-1989 蔬菜、水果形态学和结构学术语(一) 废止143 GB/T 10469-1989 水果、蔬菜粗纤维的测定方法废止144 GB/T 10473-1989 水果和蔬菜产品中盐酸不溶性灰分的测定方法废止145 GB/T 10488-1989 双曲可调钢模板废止GB/T 10538-1989 锅炉用水和冷却水分析方法季胺盐的测定三氯甲烷萃取分光光度法146 废止147 GB/T 10566-1989 硬质合金机夹可重磨刀片废止148 GB/T 10571-1989 铝及铝合金焊接管废止149 GB/T 10583-1989 锑矿地质勘探规范废止150 GB/T 10607-2001 空气分离设备产品型号编制方法废止151 GB/T 10642-1989 自行车飞轮废止152 GB/T 10657-1989 锅炉用水和冷却水分析方法磷锌预膜液中锌的测定络合滴定法废止GB/T 10658-1989 锅炉用水和冷却水分析方法磷锌预膜液中铁的测定磺基水杨酸分光光度法153 废止154 GB/T 10704-1989 化学试剂 8-羟基喹啉废止155 GB/T 10724-1989 化学试剂无火焰(石墨炉)原子吸收光谱法通则废止156 GB/T 10725-1989 化学试剂电感偶合高频等离子体原子发射光谱法通则废止157 GB/T 10727-1989 化学试剂二乙基二硫代氨基甲酸钠 (铜试剂) 废止158 GB/T 10728-1989 化学试剂百里香酚酞废止159 GB/T 10729-1989 化学试剂酚酞废止160 GB/T 10743-1989 水运商务名词术语废止161 GB/T 10790-1989 软饮料的检验规则、标志、包装、运输、贮存废止162 GB/T 10791-1989 软饮料原辅材料的要求废止163 GB/T 10805-1989 食品包装用硬质聚氯乙烯薄膜废止164 GB/T 10866-1989 锅炉受压元件焊接接头金相和断口检验方法废止165 GB/T 10902-1989 塑料混合机废止166 GB/T 10903-1989 塑料混合机检测方法废止167 GB/T 10964-1989 电器附件、控制器和保护器术语废止168 GB/T 10971-1989 彩色混色头废止169 GB/T 10974-1989 彩色分析仪废止170 GB/T 10979-1989 家用和类似用途照明开关废止171 GB/T 11013-1996 碱性二次电池和电池组圆柱密封镉镍可充单体电池废止172 GB/T 11052-1989 600bit/s电报时分复用设备技术要求废止173 GB/T 11053-1989 特定带宽特殊质量租用电路特性废止174 GB/T 11054-1989 基本带宽特殊质量租用电路特性废止175 GB/T 11056-1989 锻造生产能源消耗标准废止176 GB/T 11057-1989 离心式、混流式、轴流式水泵运行管理废止177 GB/T 11058-1989 日用搪瓷烧成窑炉运行管理标准废止178 GB/T 1109-2004 短莫氏锥柄立铣刀废止179 GB/T 11092-1989 黄铜焊接管废止180 GB/T 11111-1989 钨丝电阻连续测量方法废止181 GB/T 11126-1989 汽油溶剂四乙基铅试验法废止182 GB/T 11127-1989 汽油铅含量测定法 (一氯化碘法) 废止183 GB/T 11131-1989 石油产品总硫含量测定法灯法废止GB/T 11189.1-1989 非金属材料曝露试验用的有水和无水光曝露设备(氙弧型)及实施方法184 废止GB/T 11189.2-1989 非金属材料曝露试验用的有水和无水光曝露设备(碳弧型)及实施方法185 废止GB/T 11190-1989 色漆、清漆、喷漆及有关产品的光-水曝露设备(碳弧型) 及实施方法186 废止2005年10月14日共 54 页，第 4 页序号国家标准号标准中文名称备注187 GB/T 11198.11-1989 工业硫酸氮氧化物测定 2，4-二甲苯酚分光光度法废止188 GB/T 11198.12-1989 工业硫酸二氧化硫含量的测定碘量法废止189 GB/T 11198.13-1989 工业硫酸氯含量的测定电位滴定法废止190 GB/T 11220.2-1989 土壤中铀的测定三烷基氧膦萃取-固体荧光法废止191 GB/T 11250.1-1989 复合金属覆层厚度的测定金相法废止192 GB/T 11250.2-1989 复合金属覆层厚度的测定 X荧光法废止193 GB/T 11250.3-1989 复合金属覆镍层厚度的测定容量法废止194 GB/T 11250.4-1989 复合金属覆铝层厚度的测定重量法废止195 GB/T 11252-1989 犁壁用热轧三层钢板和宽钢带废止196 GB/T 11254-1989 压缩机阀片用热轧薄钢板废止197 GB/T 11279-1989 电子元器件环境试验使用导则废止198 GB/T 11305-1989 电子设备用固定电容器分规范:3 类瓷介电容器 (可供认证用) 废止GB/T 11306-1989 电子设备用固定电容器空白详细规范 3类瓷介电容器评定水平 E (可供认证用)199 废止GB/T 11318.13-1996 电视和声音信号的电缆分配系统设备与部件第13部分:接收机变换器通用规范200 废止GB/T 11318.2-1996 电视和声音信号的电缆分配系统设备与部件第2部分:导频信号发生器通用规范201 废止GB/T 11318.5-1996 电视和声音信号的电缆分配系统设备与部件第5部分:频道变换器通用规范202 废止203 GB/T 11381-1989 客车顶部静载试验方法废止GB/T 11384-1989 信息处理数据交换用200mm 改进调频制记录的位密度为13262 磁通翻转/ 弧度、道密度为1.9道/毫米的双面软磁盘第一部分:尺寸、物理性能和磁性能204 废止GB/T 11385-1989 信息处理数据交换用200mm 改进调频制记录的位密度为13262 磁通翻转/ 弧度、道密度为1.9道/毫米的双面软磁盘第二部分:磁道格式205 废止GB/T 11386-1989 信息处理 130mm 未记录的硬扇段单面或双面软磁盘尺寸、物理性能和磁性能206 废止207 GB/T 11433-1989 磁性氧化物制成的管、针、柱磁芯的尺寸废止208 GB/T 11435-1989 铁氧体交流消音头磁芯废止209 GB/T 11437-1989 广播接收机天线用铁氧体磁芯分规范 (可供认证用) 废止GB/T 11438-1989 广播接收机天线用铁氧体磁芯空白详细规范评定水平 A (可供认证用)210 废止211 GB/T 11452-1989 助听器标准的指南废止212 GB/T 11458.1-1989 信息处理用汉字15×16点阵字模集通信子集废止213 GB/T 11458.2-1989 信息处理用汉字15×16点阵字模数据集通信子集废止214 GB/T 11459.1-1989 信息处理用汉字24×24点阵字模集通信子集废止215 GB/T 11459.2-1989 信息处理用汉字24×24点阵字模数据集通信子集废止216 GB/T 11465-1989 电子测量仪器热分布图废止217 GB/T 11473-1989 往复泵型号编制方法废止218 GB/T 11497.1-1989 半导体集成电路CMOS电路系列和品种 54/74 HC 系列的品种废止219 GB/T 11497.2-1989 半导体集成电路CMOS电路系列和品种 54/74 HCT 系列的品种废止220 GB/T 11523-1989 手传振动测量规范废止221 GB/T 11549-1989 汽车安全带总成性能要求和试验方法废止222 GB/T 11558-1989 汽车安全带用卷收器性能要求和试验方法废止223 GB/T 11559-1989 汽车室内尺寸测量用三维H点装置废止224 GB/T 11563-1995 汽车 H点确定程序废止225 GB/T 11575-1989 海洋运输船舶机修设备配备基本定额废止GB/T 11576-1989 中小型船舶压缩空气、舱底水、淡水及卫生水系统自动控制装置试验方法226 废止227 GB/T 11580-1989 小艇锚链废止228 GB/T 11653-2000 除尘机组技术性能及测试方法废止229 GB/T 1168-1976 螺柱技术条件废止2005年10月14日共 54 页，第 5 页序号国家标准号标准中文名称备注230 GB/T 11690-1989 船用法兰铸钢止回阀(四进位) 废止231 GB/T 11696-1996 船用铸钢竖形止回阀废止232 GB/T 11702-1989 小艇污水接头废止233 GB/T 11751-1989 医用高分子软管尺寸系列废止234 GB/T 11755.1-1989 医用诊断X 射线机管电压测试方法废止235 GB/T 11755.2-1989 医用诊断X 射线机管电流测试方法废止236 GB/T 11757-1989 医用诊断X 射线机曝光时间测试方法废止237 GB/T 11786-1989 三股聚酰胺复丝绳索废止238 GB/T 11788-1989 三股聚乙烯单丝绳索废止GB/T 11792-1989 测试方法的精密度在重复性或再现性条件下所得测试结果可接受性的检查和最终测试结果的确定239 废止240 GB/T 11838-1989 二氧化铀芯块水蒸气腐蚀试验方法废止241 GB/T 11860-1989 蜜饯食品理化检验方法废止242 GB/T 11925-1989 压水堆核燃料棒设计导则废止243 GB/T 11965-1989 纺织品变形长丝纱术语废止244 GB/T 1198-1975 铝化学分析方法废止245 GB/T 12015-2003 低压绝缘布面胶鞋废止246 GB/T 12021.1-1989 家用和类似用途电器电耗(效率)限定值及测试方法编制通则废止247 GB/T 12024-1989 改性聚丙烯层压板材废止248 GB/T 12037-1989 信息交换用汉字36×36点阵宋体字模集及数据集废止249 GB/T 12038-1989 信息交换用汉字36×36点阵仿宋体字模集及数据集废止250 GB/T 12039-1989 信息交换用汉字36×36点阵楷体字模集及数据集废止251 GB/T 12040-1989 信息交换用汉字36×36点阵黑体字模集及数据集废止252 GB/T 12047-1989 多节目静止图像广播系统废止253 GB/T 1205-1975 透镜边缘及中心最小厚度废止254 GB/T 12056-1989 数据处理过程计算系统和技术过程之间接口的说明废止255 GB/T 12084-1989 半导体集成电路TTL 电路系列和品种 54/74F系列的品种废止256 GB/T 12119-1989 船用导航雷达湖岸试验方法废止257 GB/T 12120-1989 空中交通管制航路监视一次雷达通用技术条件废止258 GB/T 12155-1989 锅炉用水和冷却水分析方法钠的测定动态法废止259 GB/T 12194-1990 电视广播发射设备名词术语废止260 GB/T 12195-1990 脉冲式按键电话机测试方法废止261 GB/T 12196-1990 电话用脉冲式按键号盘测试方法废止262 GB/T 12197-1990 双音多频式按键电话机测试方法废止263 GB/T 12198-1990 电话用双音多频式按键号盘测试方法废止264 GB/T 12205-1990 人工燃气主组分的化学分析方法废止265 GB/T 12216-1990 铸造用合脂粘结剂废止266 GB/T 12256-1990 注射针针管刚度试验方法废止267 GB/T 12283-1990 水果、蔬菜及制品有机物的分解方法废止268 GB/T 12284-1990 水果、蔬菜制品铜含量的测定光度法废止269 GB/T 12285-1990 水果、蔬菜及制品锌含量的测定废止270 GB/T 12286-1990 水果、蔬菜及制品铁含量的测定 1，10菲啰啉光度法废止271 GB/T 12287-1990 水果、蔬菜制品锡含量的测定废止272 GB/T 12288-1990 水果、蔬菜制品乙醇含量的测定废止273 GB/T 12289-1990 水果、蔬菜及制品苯甲酸含量的测定废止274 GB/T 12290-1990 水果、蔬菜及制品山梨酸含量的测定废止275 GB/T 12291-1990 水果、蔬菜汁类胡萝卜素全量的测定废止276 GB/T 12292-1990 水果、蔬菜汁游离氨基酸含量的测定废止277 GB/T 12293-1990 水果、蔬菜制品可滴定酸度的测定废止2005年10月14日共 54 页，第 6 页序号国家标准号标准中文名称备注278 GB/T 12294-1990 水果、蔬菜制品矿物杂质含量的测定废止279 GB/T 12295-1990 水果、蔬菜制品可溶性固形物含量的测定折射仪法废止280 GB/T 12296-1990 水果、蔬菜制品水不溶性固形物含量的测定废止281 GB/T 12302-1990 钢筋混凝土船船体质量要求和检验方法废止282 GB/T 12323-1990 电视接收机与电缆分配系统兼容的技术要求废止283 GB/T 12330-1990 体力搬运重量限值废止284 GB/T 12366.5-1991 综合标准化工作导则确定超前指标的一般要求废止285 GB/T 12391-1990 食物中核黄素的测定方法废止286 GB/T 12410-1990 国际航行船舶识别代码废止287 GB/T 12416.1-1990 药用玻璃容器的耐水性试验方法和分级废止288 GB/T 12432-1990 客车乘客门门泵技术条件废止289 GB/T 12433-1990 客车乘客门门泵试验方法废止290 GB/T 12444.1-1990 金属磨损试验方法 MM型磨损试验废止291 GB/T 12461-1990 中国海洋调查船代码废止292 GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求和缺陷分级废止293 GB/T 12473-1990 小模数圆柱齿轮减速器通用技术条件废止294 GB/T 12478-1990 客车防尘密封性试验方法废止295 GB/T 12485-1990 滑石矿床地质勘探规范废止296 GB/T 12491-1990 羊毛水解物中磺基丙氨酸含量的测定纸电泳法和比色法废止297 GB/T 12492-1990 羊毛水解物中胱氨酸含量的测定比色法废止298 GB/T 12495-1990 活性炭型号命名法废止299 GB/T 12501.2-1997 电工电子设备按电击防护分类第2部分:对电击防护要求的导则废止300 GB/T 12501-1990 电工电子设备防触电保护分类废止301 GB/T 12504-1990 计算机软件质量保证计划规范废止302 GB/T 12505-1990 计算机软件配置管理计划规范废止303 GB/T 12507.2-1997 光纤光缆连接器第2部分:F-SMA型光纤光缆连接器分规范废止304 GB/T 12516-1990 肉新鲜度测定废止305 GB/T 12517.1-1990 糖果试验方法废止306 GB/T 12517.2-1990 糖果检验规则、标志、包装、运输、贮存废止307 GB/T 12518-1990 膨润土矿地质勘探规范废止308 GB/T 12530-1990 食用菌取样方法废止309 GB/T 12531-1990 食用菌水分测定废止310 GB/T 12555.14-1990 塑料注射模大型模架衬套废止311 GB/T 12555.15-1990 塑料注射模大型模架限位块废止312 GB/T 12562-1990 PIN 二极管空白详细规范 (可供认证用) 废止313 GB/T 12592-1990 化学试剂溴酚蓝废止314 GB/T 12632-1990 单晶硅太阳电池总规范废止315 GB/T 12637-1990 太阳模拟器通用规范废止316 GB/T 12647-1990 通用型应用电视制式废止317 GB/T 12650-1990 奥米加和差奥米加系统船用接收设备性能要求和试验方法废止318 GB/T 12682-1990 彩色照相影像色稳定性对比试验方法废止319 GB/T 12684.10-1990 工业硼酸铬含量的测定废止320 GB/T 12684.11-1990 工业硼酸钴含量的测定废止321 GB/T 12684.9-1990 工业硼酸锰含量的测定废止322 GB/T 12687.5-1990 农用硝酸稀土化学分析方法二苯氨基脲分光光度法测定铬含量废止GB/T 12687.7-1990 农用硝酸稀土化学分析方法 Cl-TBP萃淋树脂分离分光光度法测定钍含量323 废止324 GB/T 12688.2-1990 工业用苯乙烯纯度的测定结晶点法废止GB/T 12690.17-1990 稀土金属及其氧化物化学分析方法氧化亚氮-乙炔火焰原子吸收光谱法测定钙量325 废止2005年10月14日共 54 页，第 7 页序号国家标准号标准中文名称备注GB/T 12690.19-1990 稀土金属及其氧化物化学分析方法 1，10-二氮杂菲分光光度法测定铁量326 废止327 GB/T 12707-1991 工业产品质量分等导则废止328 GB/T 12713-1991 核燃料组件标识号规则废止329 GB/T 12715-1991 染色体畸变分析估计生物剂量废止330 GB/T 12724-1991 锌银碱性蓄电池总规范废止331 GB/T 12739-1991 循环式货运架空索道驱动机型式和基本参数废止332 GB/T 12740-1991 单线循环式货运架空索道货车型式和基本参数废止333 GB/T 12741-1991 单线循环式货运架空索道托索轮型式和基本参数废止334 GB/T 12749-1991 复印机械环境污染测量方法废止335 GB/T 12751-1991 电视同步期传一路高质量声音的技术规范废止336 GB/T 1275-1994 化学试剂十二水合硫酸铝钾(硫酸铝钾) 废止337 GB/T 1277-1994 化学试剂溴化铵废止338 GB/T 12774-1991 同轴电气假负载总规范废止339 GB/T 12780-1991 货车、客车制动器台架试验方法废止340 GB/T 12781-1991 汽车供油系气阻试验方法废止341 GB/T 12813-1991 铁道车辆车钩缓冲装置组装技术条件废止342 GB/T 12815-1991 铁道客车照明设计基本参数废止GB/T 12843-1991 半导体集成电路微处理器及外围接口电路电参数测试方法的基本原理343 废止344 GB/T 12844-1991 半导体集成电路非线性电路系列和品种采样/ 保持放大器的品种废止GB/T 12845-1991 半导体集成电路非线性电路系列和品种电压/ 频率和频率/ 电压转换器的品种345 废止346 GB/T 12848-1991 扭曲向列型液晶显示器件总规范 (可供认证用) 废止347 GB/T 12849-1991 钟、表用扭曲向列型液晶显示器件空白详细规范 (可供认证用) 废止348 GB/T 12850-1991 计算器用扭曲向列型液晶显示器件空白详细规范 (可供认证用) 废止GB/T 12851-1991 仪器、仪表用扭曲向列型液晶显示器件空白详细规范 (可供认证用)349 废止350 GB/T 1287-1994 化学试剂六水合硫酸镍(硫酸镍) 废止351 GB/T 12915-1991 家用太阳热水器热性能试验方法废止352 GB/T 12927-1991 船用起货设备检验规则和试验方法废止353 GB/T 1293-1989 化学试剂 1，10-菲啰啉废止354 GB/T 1295-1993 化学试剂 DL-丙氨酸废止355 GB/T 1296-1992 化学试剂 L-胱氨酸废止356 GB/T 1297-1993 化学试剂无水L-半胱氨酸盐酸盐废止357 GB/T 13018-1991 聚乙烯(PE)管材外径和壁厚极限偏差废止358 GB/T 13019-1991 聚丙烯(PP)管材外径和壁厚极限偏差废止359 GB/T 13020-1991 硬聚氯乙烯(PVC-U)管材外径和壁厚极限偏差废止360 GB/T 13038-1991 载波电话设备包装废止361 GB/T 13051-1991 汽车机械式变速器动力输出孔连接尺寸废止362 GB/T 13063-1991 电流调整和电流基准二极管空白详细规范废止363 GB/T 13064-1991 半导体集成电路系列和品种复印机用系列的品种废止364 GB/T 13066-1991 单结晶体管空白详细规范废止365 GB/T 13067-1991 半导体集成电路系列和品种石英电子钟表用系列的品种废止366 GB/T 13068-1991 半导体集成电路系列和品种磁敏传感器用系列的品种废止367 GB/T 13069-1991 半导体集成电路系列和品种数控机床用系列的品种废止GB/T 13128-1991 汉字智能用户电报在公用电信网上的互通技术条件字符总表和编码字符集368 废止369 GB/T 13136-1991 市话用户环路载波设备技术条件废止370 GB/T 13155-1991 70mm电影涂磁发行拷贝上磁性声迹的录音频率响应特性废止371 GB/T 13185-1991 驼峰测速雷达废止2005年10月14日共 54 页，第 8 页序号国家标准号标准中文名称备注372 GB/T 13188-1991 电视广播接收机机械式调谐器总技术条件废止373 GB/T 13189-1991 旁热式负温度系数热敏电阻器总规范 (可供认证用) 废止374 GB/T 13196-1991 水质硫酸盐的测定火焰原子吸收分光光度法废止375 GB/T 13218-1991 带式真空过滤机型式和基本参数废止376 GB/T 13229-1991 胶质硝化甘油炸药废止377 GB/T 13233-1991 高精度石英弹簧重力仪通用技术条件废止378 GB/T 13265.2-1997 纤维光学隔离器第1-1部分:空白详细规范废止379 GB/T 13276-1991 容积式空气压缩机进气滤清消声器废止380 GB/T 13282-1991 体积管式流量测量校准装置废止381 GB/T 13292-1991 涂层硬质合金分类和涂层主要技术要求废止382 GB/T 13311-1991 锅炉受压元件焊接接头机械性能试验方法废止383 GB/T 13312-1991 钢铁件涂装前除油程度检验方法 (验油试纸法) 废止384 GB/T 13321-1991 钢铁硬度锉刀检验方法废止385 GB/T 13327-1991 带式真空过滤机技术条件废止386 GB/T 13335-1991 磁弹性测力称重传感器废止387 GB/T 13339-1991 质量成本管理导则废止388 GB/T 13340-1991 产品质量等级品率的确定和计算方法废止389 GB/T 13341-1991 质量损失率的确定和核算方法废止390 GB/T 13362.1-1992 机械制图用计算机信息交换常用长仿宋字体、代(符)号基本集废止GB/T 13362.2-1992 机械制图用计算机信息交换常用长仿宋字体、代(符)号 16×16点阵字模集391 废止GB/T 13362.3-1992 机械制图用计算机信息交换常用长仿宋字体、代(符)号 16×16点阵字模数据集。
铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1182 形状和位置公差.通则.定义.符号.和图样表示法GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 6060.1 表面粗糙度比较样块铸造表面GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3.技术要求3.1化学成分铝合金的化学成分应符合GB/T15115的规定。
3.2 力学性能3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。
3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。
3. 3 压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。
3.3.2压铸件的尺寸公差应按GB6414的规定执行。
3.3.3压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。
3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。
3.4压铸件质量要求3.4.1压铸件应符合零件图样的规定。
铝合金铸件气孔标准集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]铝合金铸件气孔、针孔检验标准一.适用范围本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。
本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。
本标准适用于铝合金的砂型铸造。
适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。
二.引用标准GB1173-86铸造铝合金技术条件GB9438-88铝合金铸件技术条件GB10851-89铸造铝合金针孔三.气孔、针孔等孔洞类特征1.位于铸件内部而不延伸到铸件外部的气眼。
（1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。
（2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。
2.表面或近表面的孔眼，大部分暴露或与外表面相连。
（1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。
（2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。
四.具体条件1.砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞:（1）单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。
（2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于1.5mm。
（3）上述缺陷的数量及边距应符合表一规定表一非加工表面或加工表面总面积小于1000cm2单个孔洞成组孔洞在10cm×10cm单位面积上孔洞数不多于4个孔洞边距不小于10mm一个铸件的非加工表面或加工面上孔洞总数不多于6个，孔洞边缘距铸件或距内孔边缘的距离不小于孔洞最大直径的2倍以3cm×3cm单位面积为一组，其孔洞数不多于3个在一个铸件上组的数量不多于2组孔洞边缘距铸件边缘或距内孔边缘的距离不小于孔洞最大直径的2倍2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的25％，当满足用户对致密性的技术要求时或对其它砂型、金属型铸件允许按低一级的针孔度验收。
热加工专业标准体系表（2003年版）
情报信息中心
前言
1.为了加强企业的标准化管理, 建立较完善有效的热加工标准体系, 特依据GB/T13016-1991 《标准体系表编制的原则和要求》对原《热加工标准体系表（2002年版）进行了修订。
2.本体系表是按标准的应有属性代号编录的，根据国家机械工业局机管[1999]199号文通知，任何场合引用本体系表中的国家标准、行业标准都应使用标准的应有属性代号，即GB、GB/T、JB、JB/T。
其版本以年代号为准。
3.本体系表自发布之日起，原《热加工专业标准体系表（2002年版）》作废。
本体系表由情报信息中心提出并归口。
本体系表由情报信息中心负责起草。
本体系表由袁秀英编制，刘敬东审定，潘永岳批准。
1 铸造
2 铸钢
3 铸铁
4有色金属
5 熔模
6热处理
7锻造
8木模
8.1木模材料标准。
引用说明：1.本外观检验标准引自中华人民共和国第一机械工业部部标准JB2702-810《铝合金、锌合金、铜合金压铸件技术条件》；2.未注明铸件类别、级别和精度者，均按本标准相关的最低级别处理；3.当本标准与图纸要求、顾客特殊要求不统一时，按图纸要求、顾客特殊要求处理4.在不影响铸件使用的条件下，允许进行整形和修补，但必须对铸件作相应的复检。
一：铸件清理后的表面质量1.铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。
2.在不影响使用的情况下，因去除浇口、飞边、溢流口时所形成的缺肉或高出均不得超过壁厚的1/4且不得超过1.5mm。
二：待加工面的表面质量1.不允许有超过加工余量范围的表面缺陷和痕迹。
2.不允许有凸起高度超过1 mm以上的推杆痕迹，对工艺基准面上不允许有凸起的推杆痕迹。
三：铸件机械加工后的表面质量1.不允许有影响使用的局部铸态表皮存在。
2.不允许有超过表1规定的孔穴存在。
表13.机械加工螺纹的表面质量表2b. 不铸底孔加工后的螺孔表面质量按表3规定。
表3四：铸件不加工面的表面质量1.不允许有裂纹、欠铸和任何穿透性的缺陷。
2.表43.在不影响使用和装配的情况下，网状毛刺和痕迹高度铝、锌合金压铸件不大于0.2 mm；铜合金压铸件不大于0.2 mm。
4.由于模具组合镶并或受分型面影响而形成铸件表面高低不平的偏差，不得超过有关尺寸公差。
5.推杆痕迹凹入铸件表面的深度不得超过该处壁厚的1/10，且不得超过0.4mm；在不影响使用和装配的情况下，推杆痕迹允许凸起，凸起高度不大于0.2 mm。
6.工艺基准面、配合面上不允许任何凸起痕迹，装饰面不允许有推杆痕迹。
这类表面应在图样上注明。
7.表5 8.注：对于1级或有特殊要求的表面，只允许有经抛光或研磨能去除的缺陷。
表6五：名词解释1.气孔：卷入压铸件内部的气体所形成的形状较为规则、表面较为光滑的孔洞。
2.缩孔：压铸件在冷凝过程中，由于内部补偿不足所造成的形状不规则、表面较粗糙的孔洞。
铝压铸件的检测标准以及铸造相关标准5篇第一篇：铝压铸件的检测标准以及铸造相关标准大型铝压铸件的检测标准由于铝压铸件不可避免的存在气孔和夹渣，所以对铝压铸件的检测标准就显的很重要当然不同功用的铸件要求也会有所不同，不知道各大厂商是如何加强对产品的检测我公司检测标准：1）铸件的表面不允许有裂纹、欠铸、气泡、擦伤、凹陷、缺肉、网状毛刺等三角型缺陷,同时不允许有拉模现象。
2）铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等要清理干净，但允许留有痕迹。
3）铸件分型面的错型量不大于0.3mm，上下两面的平面度不大于0.3mm。
4）压铸件的顶杆痕迹凹凸量为正负0.2mm。
5）压铸未通孔厚度不大于0.3mm。
6.加工面不允许有夹杂、冷隔、疏孔等缺陷。
对于机加工后可以允许表面气孔直径不大于0.3mm，在3cm×3cm的单位面积上气孔总数不多于3个，孔边距不小于1cm。
1．熟练掌握工程制图标准和表示方法。
掌握公差配合的选用和标注。
2．熟悉常用金属材料的性能、试验方法及其选用。
掌握钢的热处理原理，熟悉常用金属材料的热处理方法及其选用。
了解常用工程塑料、特种陶瓷、光纤和纳米材料的种类及应用。
3．掌握机械产品设计的基本知识与技能，能熟练进行零、部件的设计。
熟悉机械产品的设计程序和基本技术要素，能用电子计算机进行零件的辅助设计，熟悉实用设计方法，了解现代设计方法。
4．掌握制订工艺过程的基本知识与技能，能熟练制订典型零件的加工工艺过程，并能分析解决现场出现的一般工艺问题。
熟悉铸造、压力加工、焊接、切（磨）削加工、特种加工、表面涂盖处理、装配等机械制造工艺的基本技术内容、方法和特点并掌握某些重点。
熟悉工艺方案和工艺装备的设计知识。
了解生产线设计和车间平面布置原则和知识。
5．熟悉与职业相关的安全法规、道德规范和法律知识。
熟悉经济和管理的基础知识。
了解管理创新的理念及应用。
6．熟悉质量管理和质量保证体系，掌握过程控制的基本工具与方法，了解有关质量检测技术。
