4、板材的基本知识
钢带允许带缺陷交货，但必须在质量证明书中注明缺陷种类及程度，且缺陷部分不超过每卷总长的 8%。
4、板材的基本知识

5）钢板的镀锌层电镀锌钢板和热镀锌钢板都是在冷（热）轧钢板经过镀锌工艺处理，使其表面均匀附上一层锌。 ①电镀锌钢板及钢带的锌层分为二面相同（等厚镀层）及二面不同（差厚镀层）二种，差厚镀层的锌层重量表示方法如下：钢板：上表面标准镀锌量 /下表面标准镀锌量（例：10/20）；钢带：外表面标准镀锌量 /内表面标准镀锌量（例：20/40）。
喷涂加工
喷涂加工

7）固化：温度190—210℃，时间10-15min。 8）成品检验： ①色差值不大于1.2，同一厂家不大于0.8。 ②外表面应光滑平整，不得有粉化、堆积（流挂）、龟裂、碰伤、变形、桔皮、薄粉等，毛刺 <0.1mm。斑点、粉粒 1mm≤∮≤2mm 不多于3个 /件0.5mm≤∮≤1mm不多于6个/件∮<0.5mm的麻点不多于10个/件，∮>2mm不允许。
喷涂加工

用手指非指甲部位对松脱涂层进行剥离）不超过凸面面积的20%。 ⑨涂层耐中性盐雾性：温度35℃盐雾试验，样板75mmx150mm，划叉的中心部位（38mmx80mm处），划线时必须用力均匀，以划到底材为准，划线过程中不允许有间断，直线长度100mm，夹角为60度，零部件划叉部位必须是平面，且平面区域不少于 70mmx120mm，涂膜厚度60—80µ m，室外件

1）开平机 2）剪板机 3）开式冲床 4）油压机 5）龙门冲 6）攻丝机 7）点焊机
三、喷涂加工

钣金加工工艺介绍课堂课件.ppt

拉伸冲头或模具。拉伸件形状应尽量简单、对称，尽可能一次拉
伸成形。需多次拉伸的零件，应允许表面在拉伸过程中
可能产生的痕迹。在保证装配要求的前提下，应该允许拉伸侧壁
有一定的倾斜度。
医药&医学
25
钣金加工工艺——成型
2.1.拉伸件底部与直壁之间的圆角半径大小要求:
D
d
如右图所示，拉伸件底部与直壁之间的圆角半径应大于板厚，即 r1≥t 。为了使拉伸进行得更顺利，一般取 r1=(3~5)t，最大圆角半径应小于或等于板厚的8倍，即r1≤8t。
30
（图1.21）
钣金加工工艺——成型
2.6.圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求:
如右图所示，圆形无凸缘拉伸件一次成形时，高度H和直径d之比应小于或等于0.4，即H/d ≤0.4。
医药&医学
31
钣金加工工艺——成型
2.7.拉伸件材料的厚度变化:
拉伸件由于各处所受应力大小各不相同，使拉伸后的材料厚度发生变化。一般来说，底部中央保持原来的厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚，矩形拉伸件四周圆角处材料变厚。
5 5-6 7-9 9-10
折弯件的弯曲线应避开尺寸突变的位置。局部弯曲某一段边缘时，为了防止尖角处应力集中产生弯裂，可将弯曲线移动一定距离，以离开尺寸突变处（图 a)，或开工艺槽（图 b)，或冲工艺孔（图 c) 。注意图中的尺寸要求：S≥R ；槽宽k≥t；槽深L≥ t+R+k/2。
工艺孔
k
医药&医学
19
L
钣金加工工艺——成型
当弯边侧边带有斜角的弯曲件时，侧面的最小高度为： h=（2～4）t＞3mm

钣金冲压及模具知识培训ppt课件.ppt

抽芽设计要点
1.注意抽芽的高度:一般抽芽分两步做, 第一步先预冲孔,预冲孔的大小是由抽芽高度H和孔径D决定的,即H越大则预冲孔越小,太小了则冲子易断.一般抽芽高度H<2.0T.
抽芽设计要点
1.注意抽芽的排步和到边距离:抽芽分布尽量均匀对称,因为抽芽会产生拉料现象,不对称到时板料不平打鼓;其次芽到边的距离不能太近,否则会把边料拉变形,要么加开模具来切边,这样一来模具费用又增加了.一般边距不低于5.0MM.
在弯曲直线内侧开一个缺口，方便加工和成形。
弯曲部位形状变更及对策
项目板金形状改善后形状改善要点
切弯加工逃口对策。
将弯曲部分之外的三边料切开，再弯曲。
形弯曲侧面有凸点的改善对策。
将弯曲线内侧与凸出部干扰处掉，方便成形。
斜边弯曲变形的改善对策。
斜边与弯曲线夹角小于60 度时，则
弯曲钣金品质
1。毛边方向的考虑，因毛边会影响制品的品质，甚至会发生弯曲裂痕，所以弯曲方向必须考虑毛边方向。 2。材料延展方向与弯曲方向成一角度，最好成90度夹角。 3。板金加工精度，标注合理公差。和重点尺寸。
主要形式
冲压弯曲加工形式
变化形式
形弯曲
形弯曲
形弯曲
冲压弯曲产生磨印
弯曲加工是由冲头施力，母模及脱料板拘束使材料产生塑性变形，其弯曲部内外料厚发生变化，在弯曲内侧产生多余的材料，向板宽两边鼓出，产生弯曲回弹现象。弯曲不能超过极限，否则发生裂缝。故允许板金弯曲部分有磨印。
上模座上垫板上夹板
脱料板
下模板下夹板下模座
落料模
下脱料板
下模板下夹板下模座
冲孔模
模具材质及热处理要求

钣金模具成型及工艺讲解通用课件

弯曲成型技术
弯曲成型技术是将金属板材通过弯曲加工形成所需形状的一种成型方法。
弯曲成型技术广泛应用于各种金属制品的制造，如门窗、家具、厨具等。弯曲成型过程中，金属板材在模具的作用下发生弯曲变形，形成所需的形状。
拉伸成型技术
拉伸成型技术是将金属板材通过拉伸加工形成所需形状的一种成型方法。
拉伸成型技术广泛应用于各种金属制品的制造，如饮料罐、食品罐等。拉伸成型过程中，金属板材在模具的作用下发生拉伸变形，形成所需的形状。
02
钣金模具成型广泛应用于汽车、家电、航空航天等制造业领域，是实现产品结构化和轻量化的重要手段。
钣金模具成型的工艺流程
准备材料
选择合适的金属板材，并进行表面处理，如清洗、涂油等。
设计模具
根据产品需求，设计相应的模具结构，包括凹模、凸模、下模等。
模具安装
将设计好的模具安装到冲压机或弯曲机上，并进行调整和校准。
应用智能技术，实现自动化、数字化、智能化生产。
高品质要求
对产品精度、表面质量、稳定性等方面要求更高。
环境友好性
减少对环境的负面影响，实现绿色制造和可持续发展。
技术创新与展望
新型材料的应用
采用高强度、轻质、耐腐蚀等新型材料，提高产品性能。
人工智能与机器学习的应用
通过人工智能和机器学习技术，优化模具设计和生产过程。
拉伸设备
拉伸设备是用于对金属板材进行拉伸加工的设备，主要应用于各种拉伸钣金件的制造。
VS
拉伸设备通常由拉伸机、模具和夹具等组成，通过拉伸力将金属板材拉伸成所需的形状。拉伸设备的拉伸力和模具设计对拉伸质量有着重要影响。
局部成型设备
局部成型设备是用于对金属板材进行局部成型加工的设备，主要应用于各种局部成型钣金件的制造。

钣金必备基础知识-钣金工培训课件

焊接设备
手工电弧焊机
利用电弧热将两块钢板熔化，再通过填充焊丝将熔化的钢板连接起来。
气体保护焊机
利用气体保护电弧热将两块钢板熔化，再通过填充焊丝将熔化的钢板连接起来。
激光焊接机
利用高能激光束照射两块钢板，使钢板迅速熔化并连接起来。
其他辅助设备
剪板机
用于将大块钢板剪裁成所需的小块。
钻床
用于在钢板上钻孔。
利用高温等离子气体熔化金属，具有高效率和高质量的切割效果。
折弯技术
折弯角度控制
根据图纸要求，精确控制折弯角度，以保证零件的准确性和一致
性。
折弯半径控制
选择合适的折弯半径，以避免折弯过程中出现裂纹或变形。
折弯后处理
对折弯后的零件进行矫直、去毛刺等后处理，以提高零件的质量
和外观。
焊接技术
焊接方式选择
攻丝机
用于在钢板上攻丝。
05
钣金质量控制基础
钣金质量标准与检测方法
质量标准
根据产品用途和行业规范，制定相应的钣金质量标准，如厚度、平整度、角度等。
检测方法
采用合适的检测工具和方法，如千分尺、角度尺、拉力试验机等，对钣金产品质量进行检测。
钣金加工过程中的质量控制
工艺控制
制定合理的钣金加工工艺流程，确保加工过程中的质量控制。
焊接性
金属材料能够被焊接成一体的能力，对于复杂结构的制作至关重要。
切割性
金属材料能够被顺利切割成所需尺寸和形状的能力。
02
钣金加工技术基础
切割技术
火焰切割
利用火焰切割原理，通过调整氧气和燃气比例来控制切割速度和效果。
等离子切割
激光切割
利用高能激光束对金属进行快速、精确的切割，具有高精度和高质量的切割效果。

钣金基本知识培训资料.ppt

2014-3-21
7
三. 钣金加工工艺及设备适用范围

本公司能够加工的零件结构特征：以直线为母线所构成的基本几何体。如箱体类零件、柜体类零件、直筒型零件、板状类零件。本公司能够加工的零件材料特征：各种钣金类金属材料。如冷轧钢板、热轧钢板（薄）、不锈钢薄钢板、铜板、铝板等。对于水刀还可以加工其他任何材料。
如：手工弯曲、放边、收边、拔缘、拱曲、校正等。

2、典型钣金加工工艺
2014-3-21
4
1、直角弯通制作工艺的演变过程

⑴ 传统做法：利用剪刀、榔头、砧子等工具采用手工工艺形成。

⑵ 现代做法：利用剪板机、冲床、压力机、成型模具等板金加工设备和工具形成。通过上述比较，可以初步了解钣金加工的进化过程以及钣金加工设备的不断进步。
钣金基本常识培训
xxxx有限公司
2014-3-21
1
前
言
冷作钣金产品遍及国民经济的各个行业，钣金工则是重要的生产力量。钣金钳工是钳工中的一种，（列如：机修钳工、磨具钳工、划线钳工等等）对于钣金钳工的技能要求是很高的。一般各种钳工的活钣金钳工都会干，而钣金钳工活其它专业钳工不一定能完成。所以钣金是生产第一线上一支重要的生产力量。在钣金生产制品市场竞争中起到非常重要的作用。
2014-3-21
3
二、钣金加工过程及所用设备
1、钣金基本成型方式及变形性质

冷作钣金结构件基本成形的方式有弯曲、翻边、冲压、拉伸（压延）、局部成形等工艺。对于各种成形方法其变形性质就是“收”和“放”。收——即依靠金属板料的收缩变形来成形，其特点就是使板料纤维缩短，厚度增加。如管子的收口等。放——即依靠金属板料的拉伸变形来成形。其特点就是使板料纤维伸长，厚度减薄，如翻边等。一个好的钣金工必须要掌握手工成形的基本方法。

《钣金识图培训》课件

钣金零件设计
设计原则
学习钣金零件设计的基本原则和要求。
基本要素
掌握钣金零件的主要构造要素和设计规范。
几何特征
了解钣金零件的常见几何特征和形状变化。
钣金加工工艺
பைடு நூலகம்
工艺与理论
深入研究钣金加工的基本工艺和工艺路线。
材料选择
了解不同材料在钣金加工中的特性和适用性。
质量控制
掌握钣金加工过程中的质量控制指标和方法。
总结
应用前景
展望钣金识图在未来的广泛应用前景。
发展趋势
探索钣金识图领域的新技术和发展趋势。
问题解答与交流
结束时回答听众提出的问题并进行交流讨论。

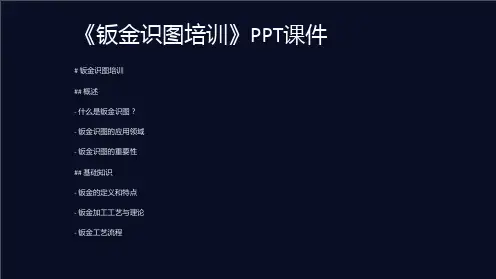

《钣金识图培训》PPT课件
# 钣金识图培训 ## 概述 - 什么是钣金识图？ - 钣金识图的应用领域 - 钣金识图的重要性 ## 基础知识 - 钣金的定义和特点 - 钣金加工工艺与理论 - 钣金工艺流程
基础知识
钣金加工设备
了解钣金加工所需的常用设备和工具。
钣金成形工艺
钣金焊接工艺
深入探讨钣金的成形工艺和技术。介绍常用的钣金焊接方法和技巧。
钣金图纸
1 图样种类
介绍钣金图样的常见种类和使用场景。
2 表示方法
学习常用的钣金图样表示方法和标记规范。
3 标记和注释
了解钣金图样中常用的标记和注释方法。
案例分析
1
实例分析1
通过一个钣金零件加工图的案例进行详细分析。
2
实例分析2
探索复杂钣金结构图的设计和制作过程。
3
实例分析3
了解钣金设计与制作流程的实践案例。

钣金必备基础知识-钣金工培训课件

用于将金属板材连接在一起。搜索：焊接设备
压力机的使用方法
压力机是一种通过机械力量对金属板材进行冲压和成型的设备。了解并正确使用压力机是钣金加工的关键。
恒定角折板的折法
恒定角折板是一种常用的钣金折弯工艺，通过正确折弯方法可以得到精确的折弯角度。钣金工作者必须了解和掌握这种折法。
钣金加工中常见的缺陷及处理方法
阳极氧化
通过电解氧化将金属表面形成氧化膜以改善耐腐蚀性。
焊接技术在钣金加工中的应用
1
手工电弧焊接
常用于焊接薄板材料和小型构件。
气体保护焊接
2
通过保护气体隔绝空气以防止焊接接
头氧化。
3
激光焊接
将激光束聚焦在焊接接头上进行高精度焊接。
钣金产品的装配工艺
装配是将多个钣金部件组合成最终产品的过程。正确的装配工艺可以确保产品精确度和质量。
钣金必备基础知识-钣金工培训课件
钣金工艺是一种将金属材料加工成工件形状的制造方法。本课程将介绍钣金工艺的基本知识和技术，详细解释常用工具、加工方法、质量控制等内容。
什么是钣金？
钣金是一种将金属板材通过切割、折弯、冲压等工艺，加工成所需形状的制造方法。
钣金加工的基本工艺
切割
通过切割工具将金属板材切割成所需尺寸和形状。
折弯
使用折弯工具将金属板材弯曲成所需角度。
Байду номын сангаас
冲压
利用冲床对金属板材进行冲裁、打孔等加工。
焊接
通过焊接工艺将多个金属板材连接在一起。
钣金加工的常用工具
1 剪切机
用于快速切割金属板材。搜索：剪切机
2 折弯机
用于将金属板材按需求弯曲成所需形状。搜索：折弯机

钣金展开知识PPT演示课件

•22
步骤
1、画端节的正视图 2、画端节的投影圆 3、将投影圆10（或12）等分 4、等分节点延交至端节（梯形斜腰），取得素线
实长 5、按放样弯头管口直径展开线段， 10（或12）
等分线段 6、从等分点按各等分点素线实长画垂直线段 7、平滑连线各端点，取得端节的展开图 8、端节的展开图对称复制得到中间节的展开图。
•20
展开准备 ① 求半节角度：按节数计算半节（端头）截面倾斜角度；（αb =α/2n）
展开三处理：按管径、材料板厚、连接方式和制作工艺决定展开中径、接口位置和余量。因为是外包样板，画立面图时，管口直径应该选择包在管外的样板卷筒的中径
•21
2.柱面展开图绘制柱面的展开图由于柱面各棱线或素线互相平行，当柱面的底面垂直其棱线或素线时，柱面的展开图是一个矩形，其高度是柱面的高，长度是柱底面的周长，因此柱面的展开常采用平行线法，其展开图有下列特点： ⑴ 底面的周边展开成一条直线段； ⑵ 各棱线或素线在展开图中都和底面周边展开成的直线段相互垂直。画截头柱面的展开图时，应首先画出完整锥面的展开图，然后在展开图上找出各棱线或一些素线，再连接起来，即完成作图。详见例2作图过程。

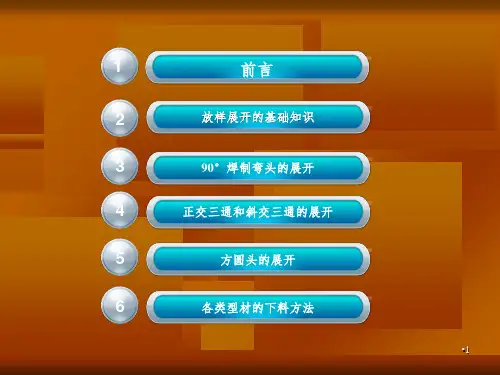

1
