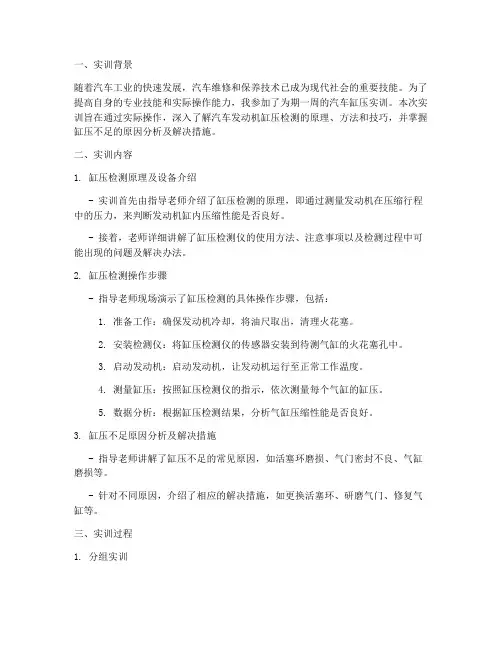

一、实训背景随着汽车工业的快速发展，汽车维修和保养技术已成为现代社会的重要技能。
为了提高自身的专业技能和实际操作能力，我参加了为期一周的汽车缸压实训。
本次实训旨在通过实际操作，深入了解汽车发动机缸压检测的原理、方法和技巧，并掌握缸压不足的原因分析及解决措施。
二、实训内容1. 缸压检测原理及设备介绍- 实训首先由指导老师介绍了缸压检测的原理，即通过测量发动机在压缩行程中的压力，来判断发动机缸内压缩性能是否良好。
- 接着，老师详细讲解了缸压检测仪的使用方法、注意事项以及检测过程中可能出现的问题及解决办法。
2. 缸压检测操作步骤- 指导老师现场演示了缸压检测的具体操作步骤，包括：1. 准备工作：确保发动机冷却，将油尺取出，清理火花塞。
2. 安装检测仪：将缸压检测仪的传感器安装到待测气缸的火花塞孔中。
3. 启动发动机：启动发动机，让发动机运行至正常工作温度。
4. 测量缸压：按照缸压检测仪的指示，依次测量每个气缸的缸压。
5. 数据分析：根据缸压检测结果，分析气缸压缩性能是否良好。
3. 缸压不足原因分析及解决措施- 指导老师讲解了缸压不足的常见原因，如活塞环磨损、气门密封不良、气缸磨损等。
- 针对不同原因，介绍了相应的解决措施，如更换活塞环、研磨气门、修复气缸等。
三、实训过程1. 分组实训- 实训过程中，我们被分为若干小组，每个小组负责一台发动机的缸压检测和数据分析。
- 小组成员相互协作，按照实训指导书的要求，认真完成各项操作。
2. 实际操作- 在指导老师的指导下，我们逐一完成了发动机的缸压检测、数据分析及故障诊断。
- 在操作过程中，我们遇到了一些问题，如传感器安装不当、数据读取不准确等，但在老师的帮助下，我们逐一解决了这些问题。
3. 总结与讨论- 实训结束后，我们进行了总结与讨论，分享了各自在实训过程中的心得体会。
- 通过讨论，我们认识到，缸压检测是判断发动机性能的重要手段，熟练掌握缸压检测技术对于汽车维修和保养具有重要意义。
气缸压力检测实验报告实验目的：本实验旨在通过模拟气缸工作状态，检测气缸内的压力变化情况，并分析实验结果。
实验设备：1.气缸模型：模拟真实汽车气缸的结构和工作原理。
2.压力传感器：测量气缸内的压力变化。
3.数据采集系统：用于记录和存储压力传感器采集的数据。
4.控制系统：用于模拟气缸的工作过程和控制压力变化。
实验步骤：1.将气缸模型安装在实验台上，并连接好压力传感器和数据采集系统。
2.打开控制系统，设置气缸的工作参数，比如运动速度和压力范围。
3.开始实验，记录气缸内的压力变化情况。
4.重复实验，改变控制系统中的工作参数，观察并记录压力变化的差异。
5.结束实验，保存数据供后续分析。
实验结果：通过实验，我们得到了一系列气缸内压力变化的数据。
根据这些数据，我们可以绘制出压力-时间曲线，并分析实验结果。
首先，我们可以观察到气缸内压力在气缸运动过程中的变化。
在运动开始时，气缸内的压力逐渐增加，直到达到一些峰值。
然后，在气缸的运动过程中，压力逐渐减小，直到最终稳定在一个较低的数值。
其次，我们可以根据实验数据，计算得到气缸内的平均压力和压力变化的速率。
通过对不同实验条件下的数据进行比较，我们可以得出结论：气缸的工作速度对压力变化的影响较大，速度越快，压力变化越剧烈。
实验分析：气缸压力的变化是由气缸的工作过程和控制系统的调整来决定的。
具体来说，气动系统的工作原理和气缸内压力的变化规律密切相关。
另外，实验中还存在一些误差和不确定性。
首先，压力传感器的精度和性能可能存在一定误差。
其次，气缸模型的制造质量和装配精度也会对实验结果造成影响。
此外，实验过程中的环境条件和操作人员的经验水平等因素也会对实验结果产生一定影响。
实验结论：经过本次实验，我们得到了气缸内压力变化情况的相关数据，并对实验结果进行了分析。
根据实验数据和分析结果，我们可以得出以下结论：1.气缸内的压力随着气缸的运动过程而变化，具有一定的规律性。
2.气缸工作的速度对压力变化的影响较大，速度越快，压力变化越剧烈。
一、实训背景气缸是发动机的重要组成部分，其性能直接影响发动机的工作效率和寿命。
为了提高学生的实践操作能力和对气缸检测技术的掌握，我们开展了气缸检测实训。
本次实训旨在使学生了解气缸检测的基本原理、方法及注意事项，培养实际操作技能。
二、实训目的1. 熟悉气缸检测的基本原理和流程；2. 掌握气缸压力检测、磨损量检测、密封性能检测等检测方法；3. 学会使用气缸检测仪器和工具；4. 培养学生的团队协作能力和实际操作技能。
三、实训内容1. 气缸压力检测（1）实训目的：了解气缸压力检测方法，掌握气缸压力检测仪器的使用。
（2）实训步骤：① 准备工作：检查气缸压力检测仪器的完好性，确保电池电量充足。
② 拆卸火花塞：依次拆下所有气缸的火花塞，并妥善放置。
③ 连接检测仪器：将气缸压力检测仪器的探头插入对应气缸的火花塞孔。
④ 进行检测：启动发动机，待发动机稳定运行后，读取气缸压力值。
⑤ 数据记录：将各气缸的压力值记录在实训报告表中。
2. 气缸磨损量检测（1）实训目的：掌握气缸磨损量检测方法，了解气缸磨损程度。
（2）实训步骤：① 准备工作：检查量具（游标卡尺）的完好性。
② 检测气缸壁厚度：将游标卡尺的探头分别插入气缸内壁，测量气缸壁厚度。
③ 记录数据：将各气缸的磨损量记录在实训报告表中。
3. 气缸密封性能检测（1）实训目的：了解气缸密封性能检测方法，判断气缸密封性能。
（2）实训步骤：① 准备工作：检查气缸密封性能检测仪器的完好性。
② 检测气缸密封性：将气缸密封性能检测仪器的探头插入气缸内壁，检测气缸密封性能。
③ 记录数据：将各气缸的密封性能记录在实训报告表中。
四、实训总结1. 通过本次实训，我们对气缸检测的基本原理、方法和步骤有了更深入的了解。
2. 学会了使用气缸检测仪器和工具，提高了实际操作技能。
3. 培养了团队协作能力和严谨的工作态度。
4. 发现了自身在气缸检测方面的不足，为今后的学习和工作打下了基础。
五、实训建议1. 加强气缸检测理论知识的学习，为实际操作奠定基础。

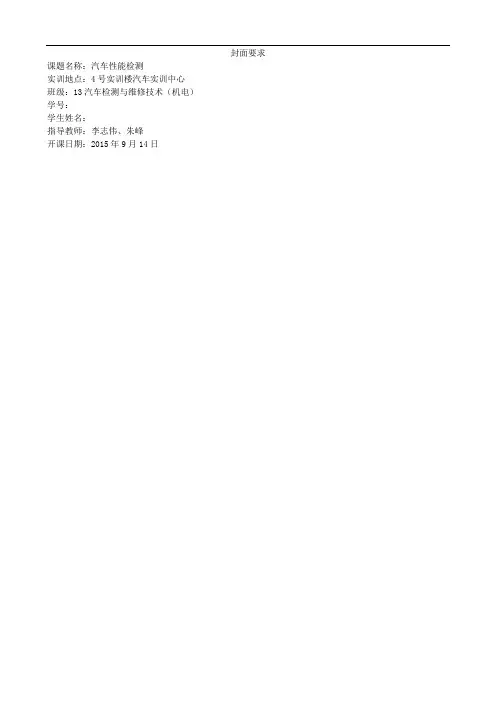

封面要求课题名称：汽车性能检测实训地点：4号实训楼汽车实训中心班级：13汽车检测与维修技术（机电）学号：学生姓名：指导教师：李志伟、朱峰开课日期：2015年9月14日实训课题：气缸压力的测量与分析指导教师：李志伟、朱峰日期：2015年9月14日实训目的及要求1、熟悉使用气缸压力表测量气缸的压力：2、掌握通过缸压分析故障的原因：3、排除发动机由于气缸压力引起的故障。
仪器设备技术状况良好的发动机总成若干台，并按要求设置故障：排除故障时可用更换的性能合格的零部件若干；火花塞套筒、气缸压力表及一些常用工具各若干。
实训原理和工作图：1、发动机的气缸压缩压力应符合规定的要求。
不同的发动机气缸压缩压力是不同的。
2、正常情况是各缸缸压不低于规定值的8％，各缸缸压差应不大于3％。
一般轿车的缸压为 1.0～1.3MPa。
实训工艺分析及过程记录1)拆除全部火花塞或喷油器及空气滤清器。
2)检验气缸压力表。
3)逐缸测量气缸压力：①前提条件。
必须保证有足够的起动转速，蓄电池电压充足。
a)完全打开节气门。
化油器式发动机还应将阻风门完全打开。
b)发动机应达到正常工作温度，冷却液温度达到85～95℃，机油温度达到70～90℃。
c)对于电子点火式或微机控制点火式发动机，应将插接在分电器盖上的中心高压线拔掉，并将其搭铁，防止电子元件或微机被高压电击坏。
②测量气缸压力。
用气缸压力表逐缸测量，每缸测量3次，取最大值。
4)根据气缸压力，判断分析引起压力变化的故障。
5)排除故障。
安全及注意事项：1)起动发动机时，连续起动不超过5s，两次起动发动机时间间隔不少于30s。
2)使用缸压表时，要按缸压表使用说明书操作。
实训结果分析实训课题： ABS系统的故障诊断指导教师：李志伟、朱峰日期：2015年9月16日实训目的及要求1)了解掌握ABS控制系统的构成及工作原理。
2)熟练掌握ABS控制系统的检修方法和步骤。
仪器设备实训用车若干台(装备ABS系统)、故障诊断仪若干套、举升机若干台、常用工量具若干套。

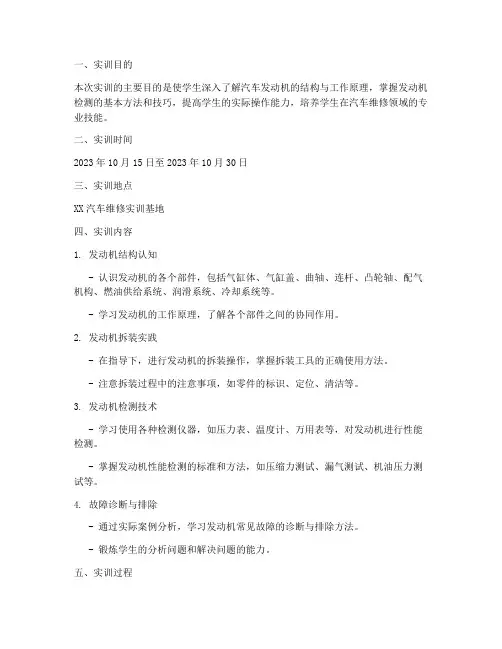

一、实训目的本次实训的主要目的是使学生深入了解汽车发动机的结构与工作原理，掌握发动机检测的基本方法和技巧，提高学生的实际操作能力，培养学生在汽车维修领域的专业技能。
二、实训时间2023年10月15日至2023年10月30日三、实训地点XX汽车维修实训基地四、实训内容1. 发动机结构认知- 认识发动机的各个部件，包括气缸体、气缸盖、曲轴、连杆、凸轮轴、配气机构、燃油供给系统、润滑系统、冷却系统等。
- 学习发动机的工作原理，了解各个部件之间的协同作用。
2. 发动机拆装实践- 在指导下，进行发动机的拆装操作，掌握拆装工具的正确使用方法。
- 注意拆装过程中的注意事项，如零件的标识、定位、清洁等。
3. 发动机检测技术- 学习使用各种检测仪器，如压力表、温度计、万用表等，对发动机进行性能检测。
- 掌握发动机性能检测的标准和方法，如压缩力测试、漏气测试、机油压力测试等。
4. 故障诊断与排除- 通过实际案例分析，学习发动机常见故障的诊断与排除方法。
- 锻炼学生的分析问题和解决问题的能力。
五、实训过程1. 理论学习- 首先进行发动机结构和工作原理的理论学习，为实践操作打下基础。
2. 实践操作- 在指导老师的带领下，进行发动机的拆装实践，掌握拆装技巧和注意事项。
3. 检测与故障诊断- 使用检测仪器对发动机进行性能检测，并根据检测结果进行故障诊断。
4. 故障排除- 根据故障诊断结果，进行相应的故障排除操作。
六、实训成果1. 学生掌握了发动机的结构与工作原理，熟悉了各个部件的功能和作用。
2. 学生能够熟练地进行发动机的拆装操作，掌握了拆装工具的正确使用方法。
3. 学生掌握了发动机性能检测的基本方法和技巧，能够使用检测仪器对发动机进行性能检测。
4. 学生能够根据检测结果进行故障诊断，并具备一定的故障排除能力。
七、实训总结通过本次实训，学生不仅巩固了课堂所学理论知识，还提高了实际操作能力。
在实训过程中，学生表现出了良好的学习态度和团队协作精神。
一、实训目的本次实训旨在使学生掌握发动机缸压测量的基本原理、操作方法和注意事项，提高学生对发动机性能检测的理解和实际操作能力。
通过实训，使学生能够熟练运用缸压表等检测工具，对发动机缸压进行准确测量，为发动机故障诊断和维修提供可靠依据。
二、实训时间2023年10月20日三、实训地点汽车维修实验室四、实训器材1. 发动机缸压表2. 发动机3. 起动机4. 火花塞5. 机油6. 检测记录表五、实训原理发动机缸压测量是通过测量发动机各缸压缩压力，来判断发动机各缸活塞、活塞环、气门等部件的工作状态，从而判断发动机是否存在故障。
缸压值反映了发动机的密封性能，是判断发动机工作状态的重要指标。
六、实训步骤1. 准备工作（1）检查发动机机油液位，确保机油充足。
（2）检查起动机和电池工作是否正常。
（3）将发动机水温升至80~95度。
2. 拆卸火花塞（1）关闭发动机，拔下高压线。
（2）拆下火花塞。
3. 检查气缸（1）转动曲轴，除去缸内杂质。
（2）用压力表连接至火花塞孔。
4. 测量缸压（1）油门踏板踩到底，启动马达带转曲轴。
（2）读取缸压值，记录在检测记录表上。
（3）重复上述步骤，对其他气缸进行测量。
5. 分析结果（1）比较各缸缸压值，判断是否存在异常。
（2）根据缸压值，分析发动机故障原因。
6. 恢复原状（1）将火花塞安装回原位。
（2）装上高压线。
七、实训结果与分析1. 实训结果本次实训共测量了发动机4个气缸的缸压值，各缸缸压值如下：气缸1：1200 kPa气缸2：1250 kPa气缸3：1300 kPa气缸4：1350 kPa2. 结果分析（1）各缸缸压值均在正常范围内，说明发动机各缸活塞、活塞环、气门等部件工作状态良好。
（2）各缸缸压值较为均匀，说明发动机密封性能良好。
（3）根据缸压值，未发现发动机存在明显故障。
八、实训总结通过本次发动机缸压测量实训，我掌握了发动机缸压测量的基本原理、操作方法和注意事项。
在实训过程中，我学会了如何使用缸压表等检测工具，对发动机缸压进行准确测量。
实验报告1_气缸压缩压力的检测摘要：本实验目的是测量内燃机气缸的压缩压力，从而分析内燃机气缸的工作状态。
实验采用压力传感器连接汽缸，通过数据采集系统和计算机实时监测和记录压力数据。
实验结果表明，不同转速下气缸的压缩压力有所差异，采用适当的转速可以提高压缩压力，进一步提高内燃机的工作效率。
关键词：气缸压力、压力传感器、数据采集系统、内燃机、工作状态、压缩压力引言：内燃机是一种重要的能量转换设备，它通过燃烧燃料与氧气产生高温高压气体，从而驱动汽缸活塞运动以释放能量。
在内燃机的工作过程中，气缸压缩压力是判断其工作状态和效率的重要指标。
因此，准确测量和分析气缸压缩压力对于内燃机的研究与改进非常重要。
实验目的：本实验的目的是测量内燃机气缸的压缩压力，通过实时监测和记录压力数据，分析内燃机的工作状态，并根据实验结果提出改进方案。
实验原理：压力传感器是一种能够将压力信号转化为电信号的传感器，它的精度和响应速度直接影响到实验结果的准确性。
本实验采用精度较高的压力传感器连接内燃机的气缸，通过数据采集系统和计算机实时监测和记录压力。
实验过程中，首先确定实验所需的转速范围，并调整内燃机的转速到设定值。
然后，将压力传感器正确连接到内燃机的气缸上，通过数据采集系统实时读取和记录压力数据。
根据实验数据，计算气缸压缩压力的平均值和变化趋势。
实验步骤：1.打开内燃机电源，将内燃机转速控制旋钮调整到合适范围。
2.将压力传感器连接到内燃机的气缸上，并确保连接牢固可靠。
3.启动数据采集系统和计算机，设置合适的采样频率和采样时长。
4.调整内燃机转速到设定值，开始收集压力数据。
5.实时监测和记录压力数据，直到采样时长结束。
6.根据实验数据，计算气缸压缩压力的平均值和变化趋势。
实验结果：在实验过程中，我们采集并记录了不同转速下气缸的压缩压力数据。
实验结果显示，随着转速的增加，气缸的压缩压力呈现上升趋势。
最高压缩压力出现在转速为XXXrpm时，为XXXX Pa。

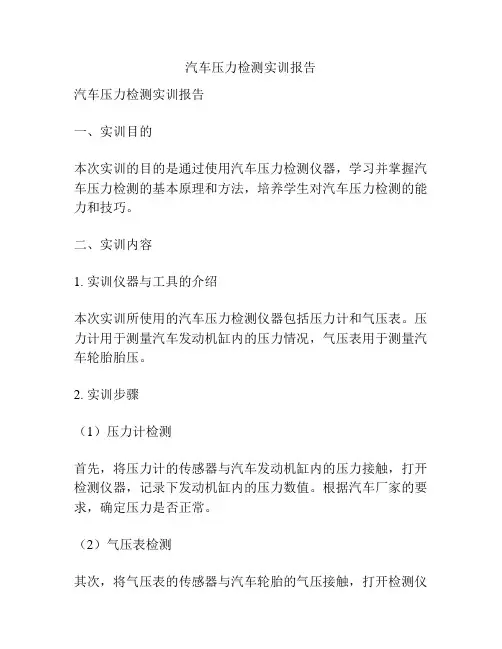

汽车压力检测实训报告汽车压力检测实训报告一、实训目的本次实训的目的是通过使用汽车压力检测仪器，学习并掌握汽车压力检测的基本原理和方法，培养学生对汽车压力检测的能力和技巧。
二、实训内容1. 实训仪器与工具的介绍本次实训所使用的汽车压力检测仪器包括压力计和气压表。
压力计用于测量汽车发动机缸内的压力情况，气压表用于测量汽车轮胎胎压。
2. 实训步骤（1）压力计检测首先，将压力计的传感器与汽车发动机缸内的压力接触，打开检测仪器，记录下发动机缸内的压力数值。
根据汽车厂家的要求，确定压力是否正常。
（2）气压表检测其次，将气压表的传感器与汽车轮胎的气压接触，打开检测仪器，记录下轮胎的气压数值。
根据汽车厂家的要求，确定气压是否符合标准。
三、实训感想通过本次实训，我对汽车压力检测有了更深入的了解和掌握。
首先，我了解到了汽车发动机缸内的压力对汽车性能的重要影响，正常的压力可以保证发动机的正常运转。
其次，我也了解到了轮胎气压对行车安全的重要性，过高或过低的气压都会对行车稳定性造成影响。
通过实际操作，我掌握了如何使用压力计和气压表进行汽车压力检测，并学会了如何解读和判断压力数值是否正常。
在实训过程中，我注意到了实际操作的细节和注意事项。
例如，压力计的传感器需要与汽车发动机缸内的金属表面接触，确保能够准确测量压力数值；气压表的传感器需要与轮胎气嘴接触，确保能够准确测量气压数值。
此外，还需要留意仪器的使用方法和仪表的读数单位，以免产生误差。
通过本次实训，我不仅学会了汽车压力检测的基本原理和方法，还培养了自己的实际操作能力和分析问题的能力。
我相信这些技能和知识将对我日后的学习和就业产生积极的影响。
总之，本次汽车压力检测实训让我受益匪浅，对于汽车维修与检测有了更深入的了解，并培养了实际操作能力。
我将继续努力学习，提高自己的专业素养，为将来的工作做好充分准备。
一、实训目的1. 理解气缸缸压在发动机工作过程中的重要性。
2. 掌握气缸缸压检测的基本原理和操作方法。
3. 学会通过气缸缸压检测分析发动机的故障。
二、实训时间2023年11月10日三、实训地点汽车维修实验室四、实训器材1. 气缸压力表2. 发动机3. 气缸压力检测工具4. 火花塞扳手5. 气门间隙扳手6. 发动机润滑油7. 磁性吸盘8. 记录本五、实训步骤1. 准备工作（1）检查气缸压力表是否完好，并进行校准。
（2）检查发动机润滑油是否充足，如有不足，及时添加。
（3）确保发动机处于正常工作温度。
2. 检测前准备工作（1）将发动机熄火，等待发动机冷却。
（2）拔出各缸高压线，拆下所有火花塞。
（3）用气门间隙扳手调整气门间隙至标准值。
3. 气缸缸压检测（1）将气缸压力表插入上火花塞孔，确保气缸压力表与气缸密封良好。
（2）启动发动机，待发动机转速稳定后，踩下离合器。
（3）切断汽油泵和喷油嘴的燃油供应，确保发动机断油、断火。
（4）打开节气门，使发动机进入高速运转状态。
（5）将气缸压力表连接到火花塞座孔处，观察气缸压力表的读数。
（6）记录每个气缸的缸压值。
4. 检测结果分析（1）将检测到的气缸缸压值与正常值进行对比，分析气缸缸压是否在正常范围内。
（2）如果某个气缸的缸压值明显低于其他气缸，分析可能的原因，如气门密封不良、活塞环磨损等。
（3）根据检测结果，提出相应的维修建议。
5. 检测后工作（1）将气缸压力表取出，重新安装火花塞。
（2）将高压线插回原位。
（3）启动发动机，检查发动机运转是否正常。
六、实训总结1. 通过本次实训，我们掌握了气缸缸压检测的基本原理和操作方法，了解了气缸缸压在发动机工作过程中的重要性。
2. 在实际操作过程中，我们学会了如何根据气缸缸压检测结果分析发动机的故障，为发动机维修提供了有力依据。
3. 本次实训使我们认识到，气缸缸压检测是发动机维修中一项重要的检测项目，对保证发动机的正常工作具有重要意义。
