用示波器检测气缸压缩压力(案例分析)

1气缸压缩压力的检测报告解析气缸压缩压力的检测报告是对发动机气缸压缩能力的评估，可以用于判断发动机的状况和性能以及可能的问题。

下面是对气缸压缩压力检测报告的解析。

首先需要了解气缸压缩压力的含义。

气缸压缩压力指的是发动机气缸在压缩冲程时产生的压力。

该压力由活塞向气缸内的空气施加的压力计算而得。

气缸压缩压力的大小与发动机的性能和状况直接相关。

在进行气缸压缩压力检测时，会使用一个压力计或压力表来测量压力。

检测过程通常分为以下几个步骤：1.发动机准备：首先需要将发动机启动并运行一段时间，以使其达到正常工作温度。

然后关闭发动机，使其完全冷却。

2.检测工具准备：将压力计或压力表连接到发动机的气缸之一、通常可以通过拆卸火花塞，并将检测工具插入火花塞孔。

确保检测工具与气缸紧密连接。

3.检测过程：在检测前，需要查阅发动机制造商的手册或参考资料，以了解理想的气缸压缩压力范围。

然后，以启动机器的方式启动发动机，使所有气缸都顺序工作。

记录每个气缸的压缩压力。

解析气缸压缩压力检测报告时，主要关注以下几个方面：1.压力数值：检测报告中通常会列出每个气缸的压缩压力数值。

这些数值应与发动机制造商提供的理论数值进行比较。

如果一些气缸的压力严重低于理论值，可能存在气缸密封不良、活塞环磨损、气门密封不良等问题。

2.压力差异：检测报告还会显示不同气缸之间的压力差异。

如果一些气缸的压力明显低于其他气缸，可能是由于活塞环磨损不均匀、气门间隙不准确等原因导致的。

3.泄漏测试：有些检测工具还可以进行气缸泄漏测试。

泄漏测试可帮助确定气缸内是否存在泄漏。

如果检测报告显示存在泄漏，可能是由于气缸密封不良、气门间隙不准确或活塞环损坏等问题。

根据检测报告的结果，可以进行相应的维修和保养措施。

例如，如果发现气缸压力过低，可能需要对活塞环进行更换，修复气缸密封。

如果存在气缸泄漏，可能需要调整气门间隙或更换气门密封等。

总之，气缸压缩压力的检测报告是评估发动机状况和性能的重要工具。

用示波器检测气缸压缩压力（案例分析）一辆长安之星在行驶途中突然熄火，再也不能启动。

车辆的故障诊断过程是快速的，没有费什么功夫。

车辆被拖至车间后，经检查：有高压火、喷油器有油喷出，用上我的PICO示波器连接WPS500X压力传感器测气缸压力，如下图：从上图可以看出：气缸的压缩压力能达到10bar。

单看最高压力值的话，对于这部车来说气缸压缩压力是很好的。

这时候，如果你要是使用机械压力表或数字式的压力表测量，看到有10bar的压缩压力，你可能会认为发动机机械方面没有什么问题。

但我要告诉你的是：我上面的压缩波形图中发现了问题所在。

我再来给大家看一张正常的气缸压缩压力波形图，如下图：下图是故障波形的局部放大图：可以看出：故障波形跟正常波形对比之后，明显地说明发动机存在机械问题；从故障波形上我们可以看出气缸内的最大压缩压力能达到10bar，说明气缸密封性是好的，在压缩行程进排气门也是关闭的，问题出现在做功行程气缸内的压力下降过快。

检查到这里，我就很有信心说是正时出现了问题。

安排技工检查正时，经检查验证了我的判断。

（故障原因是：正时跳齿造成进排气机构工作错乱，更换正时皮带和张紧轮之后故障排除。

）朱军老师说过，修车修到一定程度我们所要学习的是修车的方法。

现在的车更新换代很快，不是说你不会修，很故障都是我们没有遇到过的，我们也不可能全能遇到；所以说我们在掌握扎实理论的基础上，学习先进的检查检测方法，和同行之间进行技术交流，相信故障最终会被我们解决掉。

在这方面，我看到在中国市场上，还没有一个检测设备能跟PICO 比较的。

我看到市场上有一个德国的气缸压力表是数字式的，要五千多块钱，但它还是只能测气缸压力，而且是用数字表示，可能是精确的，但在这例故障中气缸压力是正常的，你单从气缸的最终压力是看不出有故障的。

PICO的WPS500X压力传感器是结合示波器以图形的方式显示，这样你就可以看到整个的机械运动过程，你也就更可能地从中发现故障问题所在。

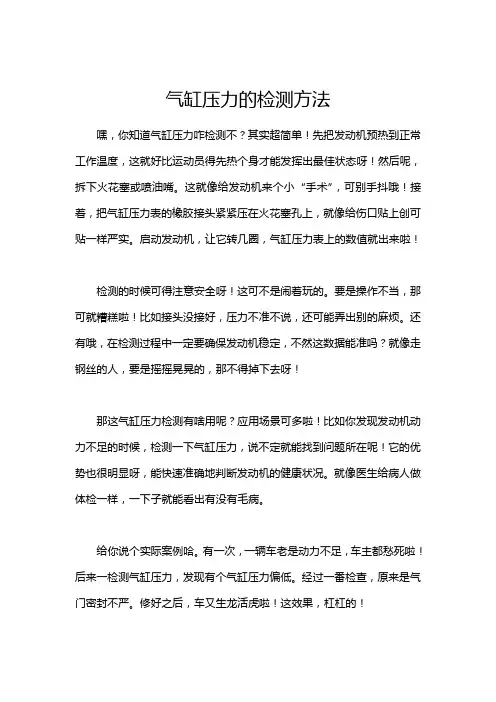

气缸压力的检测方法
嘿，你知道气缸压力咋检测不？其实超简单！先把发动机预热到正常工作温度，这就好比运动员得先热个身才能发挥出最佳状态呀！然后呢，拆下火花塞或喷油嘴。

这就像给发动机来个小“手术”，可别手抖哦！接着，把气缸压力表的橡胶接头紧紧压在火花塞孔上，就像给伤口贴上创可贴一样严实。

启动发动机，让它转几圈，气缸压力表上的数值就出来啦！
检测的时候可得注意安全呀！这可不是闹着玩的。

要是操作不当，那可就糟糕啦！比如接头没接好，压力不准不说，还可能弄出别的麻烦。

还有哦，在检测过程中一定要确保发动机稳定，不然这数据能准吗？就像走钢丝的人，要是摇摇晃晃的，那不得掉下去呀！
那这气缸压力检测有啥用呢？应用场景可多啦！比如你发现发动机动力不足的时候，检测一下气缸压力，说不定就能找到问题所在呢！它的优势也很明显呀，能快速准确地判断发动机的健康状况。

就像医生给病人做体检一样，一下子就能看出有没有毛病。

给你说个实际案例哈。

有一次，一辆车老是动力不足，车主都愁死啦！后来一检测气缸压力，发现有个气缸压力偏低。

经过一番检查，原来是气门密封不严。

修好之后，车又生龙活虎啦！这效果，杠杠的！
所以呀，气缸压力检测真的很重要哦！它能帮你快速找到发动机的问题，让你的爱车重新焕发生机。

赶紧试试吧！。

气缸压力检测实验报告实验目的：本实验旨在通过模拟气缸工作状态，检测气缸内的压力变化情况，并分析实验结果。

实验设备：1.气缸模型：模拟真实汽车气缸的结构和工作原理。

2.压力传感器：测量气缸内的压力变化。

3.数据采集系统：用于记录和存储压力传感器采集的数据。

4.控制系统：用于模拟气缸的工作过程和控制压力变化。

实验步骤：1.将气缸模型安装在实验台上，并连接好压力传感器和数据采集系统。

2.打开控制系统，设置气缸的工作参数，比如运动速度和压力范围。

3.开始实验，记录气缸内的压力变化情况。

4.重复实验，改变控制系统中的工作参数，观察并记录压力变化的差异。

5.结束实验，保存数据供后续分析。

实验结果：通过实验，我们得到了一系列气缸内压力变化的数据。

根据这些数据，我们可以绘制出压力-时间曲线，并分析实验结果。

首先，我们可以观察到气缸内压力在气缸运动过程中的变化。

在运动开始时，气缸内的压力逐渐增加，直到达到一些峰值。

然后，在气缸的运动过程中，压力逐渐减小，直到最终稳定在一个较低的数值。

其次，我们可以根据实验数据，计算得到气缸内的平均压力和压力变化的速率。

通过对不同实验条件下的数据进行比较，我们可以得出结论：气缸的工作速度对压力变化的影响较大，速度越快，压力变化越剧烈。

实验分析：气缸压力的变化是由气缸的工作过程和控制系统的调整来决定的。

具体来说，气动系统的工作原理和气缸内压力的变化规律密切相关。

另外，实验中还存在一些误差和不确定性。

首先，压力传感器的精度和性能可能存在一定误差。

其次，气缸模型的制造质量和装配精度也会对实验结果造成影响。

此外，实验过程中的环境条件和操作人员的经验水平等因素也会对实验结果产生一定影响。

实验结论：经过本次实验，我们得到了气缸内压力变化情况的相关数据，并对实验结果进行了分析。

根据实验数据和分析结果，我们可以得出以下结论：1.气缸内的压力随着气缸的运动过程而变化，具有一定的规律性。

2.气缸工作的速度对压力变化的影响较大，速度越快，压力变化越剧烈。

气缸压力检测及分析首先，气缸压力的检测是通过使用压力传感器或者压力表来实现的。

在内燃机的工作过程中，气缸内的压力会随着活塞的运动不断变化。

通过将压力传感器或压力表连接到气缸的压力孔或者火花塞孔上，可以实时地测量到气缸内的压力变化情况。

气缸压力的检测一般包括以下几个方面的内容：1.检测不同工作状态下的气缸压力：不同工作状态下的缸压对发动机的性能和燃烧状态有着重要影响。

通过在发动机不同负荷下进行压力检测，可以评估发动机的工作状态，了解缸压的变化趋势，从而判断发动机是否正常工作。

2.检测气缸之间的压力差异：不同气缸之间的压力差异会导致引擎的不平衡运行，从而影响到发动机的性能和寿命。

通过同时检测多个气缸的压力，可以对比不同气缸之间的压力差异，判断是否存在缸内压力不均衡的问题。

3.检测气缸密封性：气缸的密封性是发动机正常工作的基础。

一旦气缸密封不良，会导致压缩空气和燃烧产物泄漏，降低发动机的效率并增加磨损和故障的风险。

通过检测气缸压力的变化情况，可以评估气缸的密封性能，判断是否存在泄漏问题。

接下来，针对气缸压力检测结果的分析是非常重要的。

1.燃烧质量评估：通过分析压力曲线的形状和峰值大小，可以评估燃烧质量的好坏。

在燃烧不完全或发生异常燃烧的情况下，压力曲线会出现异常的形态，峰值大小也会不同。

2.错位诊断：气缸压力的分析还可以用来判断是否存在错位问题。

当发动机的凸轮轴和曲轴之间的同步出现问题时，会引起气缸压力波动，导致发动机性能下降。

3.故障诊断：通过对气缸压力数据与其他传感器数据的对比分析，可以确定故障的具体位置。

例如，在凸轮轴位置传感器故障的情况下，气缸压力波形会发生变化，从而能够排除其他原因，确定故障存在于凸轮轴位置传感器。

总之，气缸压力检测及分析是确保内燃机等相关设备正常运行的重要工作。

通过对气缸压力的检测和分析，可以及时发现故障和异常情况，采取相应的修复和调整措施，保证设备的可靠性和长期稳定运行。

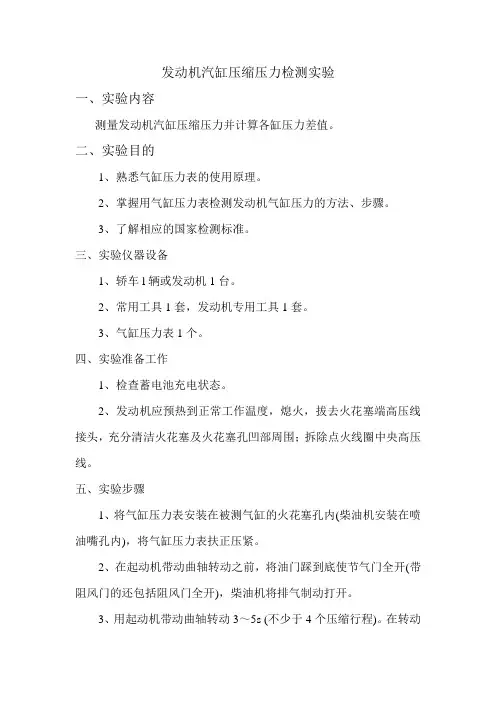

发动机汽缸压缩压力检测实验一、实验内容测量发动机汽缸压缩压力并计算各缸压力差值。

二、实验目的1、熟悉气缸压力表的使用原理。

2、掌握用气缸压力表检测发动机气缸压力的方法、步骤。

3、了解相应的国家检测标准。

三、实验仪器设备1、轿车l辆或发动机1台。

2、常用工具1套，发动机专用工具1套。

3、气缸压力表1个。

四、实验准备工作1、检查蓄电池充电状态。

2、发动机应预热到正常工作温度，熄火，拔去火花塞端高压线接头，充分清洁火花塞及火花塞孔凹部周围；拆除点火线圈中央高压线。

五、实验步骤1、将气缸压力表安装在被测气缸的火花塞孔内(柴油机安装在喷油嘴孔内)，将气缸压力表扶正压紧。

2、在起动机带动曲轴转动之前，将油门踩到底使节气门全开(带阻风门的还包括阻风门全开)，柴油机将排气制动打开。

3、用起动机带动曲轴转动3～5s (不少于4个压缩行程)。

在转动曲轴的同时观察气缸压力表，直到压力表的指针保持最大指示值为止，停止转动曲轴。

此时指示值便是该气缸的最大压缩压力。

按下单向阀使气缸压力表指针回零。

4、测量各缸，每缸不少于两次。

六、注意事项1、蓄电池的充电状态及起动机的技术状况良好。

2、发动机的水温应在规定的范围内。

3、测量每个汽缸压力时，压缩行程应不少于4次。

七、结果整理与分析1、每缸测量2-3次，计算平均值；并根据实验地点所处海拔高度，修正气缸压缩压力值。

2、对个别缸、相邻缸压缩压力读数偏低，个别缸偏高或读数时高时低，应根据使用因素作出切实的判断。

3、测量数据记录表格4、思考题1）、发动机为什么要预热到正常工作温度？2）、汽油机、柴油机检测方法一样吗？3）、为什么要测量多次？。

示波器波形分析法——案例剖析摘要：介绍了利用曲轴位置传感器和凸轮轴位置传感器信号波形分析，检修大修后大众捷达王发动机起动困难、无怠速故障的过程和方法。

前言:现在，汽车维修技术的科技含量已越来越高，从最开始的专用点火示波器和美国进口的福禄克98(约2万左右人民币）到现在的平板解码仪和功能更加完善的汽车专用示波器及红外测温仪、发动机内窥镜……处处体现着现代汽车维修对诊断设备和电子测量仪器的依赖程度越来越高。

汽车维修已不再是简单的零件修复，而是需要通过对发动机传感器、执行器的数据流以及波形的分析，准确无误地诊断出故障所在。

本文以一款大众捷达王轿车在大修后发动机起动困难的故障为例，介绍利用示波器波形法检修故障的过程和方法，供维修朋友们参考。

故障现象描述：一辆大众捷达王轿车因发动机烧机油进厂大修，完工后，起动困难，但发动机无故障代码。

基本分析与检测：发动机起动困难，说明发动机电路、油路、气路和机械装配基本正常；无故障代码，说明电脑控制单元没有故障代码存储，即各主要传感器、执行器和ECU工作基本正常。

本着先易后难的维修原则，做以下基本参数测试：1、发动机基本工作条件检查(1)高压“跳火”试验。

分别拔出1、2缸高压线，进行高压“跳火”试验，观察到火花呈蓝白色，基本正常；(2)触摸各喷油器，都有震动感，基本正常(由于冷车起动过程中喷油脉宽变化达50mS-3mS，因此，不宜以喷油脉宽判别此类故障)；（3）用解码仪读取点火提前角，显示点火提前角在8°左右，属正常范围；（4）检测各缸缸压，缸压接近0.9Mpa，正常；(5）读取起动过程中的空气流量数据流，空气流量值为3．19/s，属正常范围；(6)检测燃油压力，约270Kpa，正常。

基本分析：由以上检测可见，发动机的基本工作条件已经具备，但为什么会出现发动机起动困难、无怠速故障呢?我们都知道电控发动机ECU是利用曲轴位置传感器、凸轮轴位置传感器等来检测曲轴和凸轮轴的位置，以确定正确的喷油时刻和点火时刻。

实验报告1_气缸压缩压力的检测摘要：本实验目的是测量内燃机气缸的压缩压力，从而分析内燃机气缸的工作状态。

实验采用压力传感器连接汽缸，通过数据采集系统和计算机实时监测和记录压力数据。

实验结果表明，不同转速下气缸的压缩压力有所差异，采用适当的转速可以提高压缩压力，进一步提高内燃机的工作效率。

关键词：气缸压力、压力传感器、数据采集系统、内燃机、工作状态、压缩压力引言：内燃机是一种重要的能量转换设备，它通过燃烧燃料与氧气产生高温高压气体，从而驱动汽缸活塞运动以释放能量。

在内燃机的工作过程中，气缸压缩压力是判断其工作状态和效率的重要指标。

因此，准确测量和分析气缸压缩压力对于内燃机的研究与改进非常重要。

实验目的：本实验的目的是测量内燃机气缸的压缩压力，通过实时监测和记录压力数据，分析内燃机的工作状态，并根据实验结果提出改进方案。

实验原理：压力传感器是一种能够将压力信号转化为电信号的传感器，它的精度和响应速度直接影响到实验结果的准确性。

本实验采用精度较高的压力传感器连接内燃机的气缸，通过数据采集系统和计算机实时监测和记录压力。

实验过程中，首先确定实验所需的转速范围，并调整内燃机的转速到设定值。

然后，将压力传感器正确连接到内燃机的气缸上，通过数据采集系统实时读取和记录压力数据。

根据实验数据，计算气缸压缩压力的平均值和变化趋势。

实验步骤：1.打开内燃机电源，将内燃机转速控制旋钮调整到合适范围。

2.将压力传感器连接到内燃机的气缸上，并确保连接牢固可靠。

3.启动数据采集系统和计算机，设置合适的采样频率和采样时长。

4.调整内燃机转速到设定值，开始收集压力数据。

5.实时监测和记录压力数据，直到采样时长结束。

6.根据实验数据，计算气缸压缩压力的平均值和变化趋势。

实验结果：在实验过程中，我们采集并记录了不同转速下气缸的压缩压力数据。

实验结果显示，随着转速的增加，气缸的压缩压力呈现上升趋势。

最高压缩压力出现在转速为XXXrpm时，为XXXX Pa。

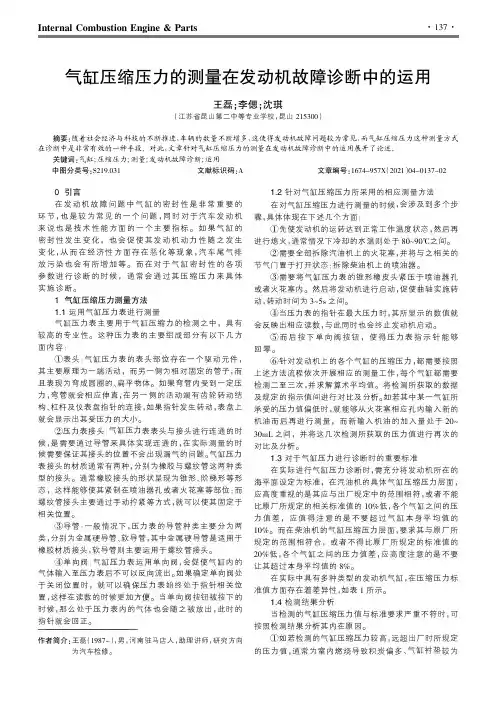

Internal Combustion Engine &Parts0引言在发动机故障问题中气缸的密封性是非常重要的环节，也是较为常见的一个问题，同时对于汽车发动机来说也是技术性能方面的一个主要指标。

如果气缸的密封性发生变化，也会促使其发动机动力性随之发生变化，从而在经济性方面存在恶化等现象，汽车尾气排放污染也会有所增加等。

而在对于气缸密封性的各项参数进行诊断的时候，通常会通过其压缩压力来具体实施诊断。
