1气缸压缩压力的检测报告解析气缸压缩压力的检测报告是对发动机气缸压缩能力的评估，可以用于判断发动机的状况和性能以及可能的问题。
下面是对气缸压缩压力检测报告的解析。
首先需要了解气缸压缩压力的含义。
气缸压缩压力指的是发动机气缸在压缩冲程时产生的压力。
该压力由活塞向气缸内的空气施加的压力计算而得。
气缸压缩压力的大小与发动机的性能和状况直接相关。
在进行气缸压缩压力检测时，会使用一个压力计或压力表来测量压力。
检测过程通常分为以下几个步骤：1.发动机准备：首先需要将发动机启动并运行一段时间，以使其达到正常工作温度。
然后关闭发动机，使其完全冷却。
2.检测工具准备：将压力计或压力表连接到发动机的气缸之一、通常可以通过拆卸火花塞，并将检测工具插入火花塞孔。
确保检测工具与气缸紧密连接。
3.检测过程：在检测前，需要查阅发动机制造商的手册或参考资料，以了解理想的气缸压缩压力范围。
然后，以启动机器的方式启动发动机，使所有气缸都顺序工作。
记录每个气缸的压缩压力。
解析气缸压缩压力检测报告时，主要关注以下几个方面：1.压力数值：检测报告中通常会列出每个气缸的压缩压力数值。
这些数值应与发动机制造商提供的理论数值进行比较。
如果一些气缸的压力严重低于理论值，可能存在气缸密封不良、活塞环磨损、气门密封不良等问题。
2.压力差异：检测报告还会显示不同气缸之间的压力差异。
如果一些气缸的压力明显低于其他气缸，可能是由于活塞环磨损不均匀、气门间隙不准确等原因导致的。
3.泄漏测试：有些检测工具还可以进行气缸泄漏测试。
泄漏测试可帮助确定气缸内是否存在泄漏。
如果检测报告显示存在泄漏，可能是由于气缸密封不良、气门间隙不准确或活塞环损坏等问题。
根据检测报告的结果，可以进行相应的维修和保养措施。
例如，如果发现气缸压力过低，可能需要对活塞环进行更换，修复气缸密封。
如果存在气缸泄漏，可能需要调整气门间隙或更换气门密封等。
总之，气缸压缩压力的检测报告是评估发动机状况和性能的重要工具。
发动机气缸压缩压力检查步骤步骤一：准备工作在进行气缸压缩压力检查前，首先需要将发动机停车熄火，并等待发动机冷却至室温。
然后打开汽车的发动机舱盖，找到发动机气缸压缩压力检查接口，通常位于发动机正面或机油盖附近的地方。
步骤二：准备测试设备气缸压缩压力检查需要使用专用的压缩压力计和适配器，以及适当的安全设备，如护目镜和手套。
确保测试设备完好无损，并确保适配器与发动机气缸接口贴合良好。
步骤三：准备气缸首先，将车辆换到中性或停放在冷却处于室温的环境中，以确保发动机暂时不会开启。
然后，通过拆卸火花塞或在喷油器插槽上拆卸电源插头，实现气缸压缩压力释放。
为了确保接下来的操作安全，您还可以卸下汽车电池的负极。
步骤四：测量压缩压力步骤五：记录数据和分析在每个气缸上重复步骤四，记录每个气缸的压缩压力读数。
最后，将这些数据与发动机制造商提供的标准压力范围进行比较。
如果一些气缸的压力异常低，那么可能意味着该气缸存在漏气的问题。
同样地，如果一些气缸的压力异常高，这可能是因为气缸头磨损导致压缩过高。
步骤六：分析结果并采取措施根据气缸压缩压力检查的结果，您可以得出不同的结论。
如果所有气缸的压力都在标准范围内，那么可以认为发动机密封性良好。
如果一些或多个气缸的压力低于标准值，这可能意味着发动机存在密封问题，例如磨损的活塞环、气缸壁磨损或气缸盖密封不良等。
如果一些或多个气缸的压力高于标准值，这可能表明气缸头有问题，例如磨损的阀门导致了不完全的密封。
根据分析结果，您可以采取适当的措施修复发动机问题。
这可能涉及更换活塞环、研磨气缸壁、更换阀门密封件或调整气缸头。
根据发动机问题的严重程度以及您的技术和经验水平，您可能需要寻求专业的汽车维修服务。
总结：。
气缸压缩压力的检测、分析与诊断宫英伟【摘要】随着人类社会的发展,汽车已成为人们出行的必要工具,而随着汽车技术的不断发展,汽车在使用过程中,随着使用时间的延长或行驶里程的增加,其故障也会频繁出现,为了确定汽车在使用时技术状况良好,就要求我们对汽车的各项使用性能做检测.气缸压力是发动机一个十分重要的数据,对发动机性能影响极大,它几乎与发动机的绝大多数性能都密切相关.若气缸压力达不到要求,发动机的一切性能指标也都会达不到规范要求.气缸压力降低,会导致发动机动力性、经济性下降,引起机车行驶无力、油耗增加、启动困难等一系列故障.文章主要讲述气缸压力的形成原因、汽缸压力对发动机的影响、汽缸压力的检测步骤与注意事项,以及对检测后的汽缸压力进行分析与故障排除.【期刊名称】《汽车实用技术》【年(卷),期】2018(044)005【总页数】5页(P112-115,121)【关键词】汽缸压力;发动机;检测;活塞环;气缸【作者】宫英伟【作者单位】北京汽车技师学院,北京 102606【正文语种】中文【中图分类】U472.9前言随着现在生活节奏的加快，城市范围的不断扩展，人们的生活和工作范围不断加大，汽车作为人们的代步工具已被频繁使用，汽车的各项技术也在不断发展和进步。
与此同时，汽车在使用过程中，随着使用时间的延长或行驶里程的增加，其故障也会频繁出现，为了确定汽车在使用时技术状况良好，就要求我们对汽车的各项使用性能做检测。
而发动机使用性能的好坏，大多是以动力性和经济性指标来衡量。
对于汽油发动机，影响其动力性能的三大因素包括密封性、点火性能及空燃比，其中气缸密封性是表征发动机动力性的重要参数，对发动机的技术状况有着直接的影响。
当气缸密封性不良时，发动机的功率和起动性能将会下降，燃油消耗量也会随之增加。
所以气缸密封性的检测显的尤为突出，而气缸压缩压力是检测气缸密封性好坏的一个至关重要的数据。
1 气缸压缩压力的形成气缸压缩压力如何形成的呢？我们需要追溯到发动机的结构和工作原理上。
实验五检测气缸压力一、实验目的1.掌握气缸压力检测的步骤2.掌握气缸压力表的使用方法及注意事项二、实验仪器设备1.工具：常用工具一套、气缸压力表2.设备：汽车一台、举升机三、实验内容与步骤1.事前准备。
车辆进入工位前，参训学生将工位卫生清理干净，排除障碍物，准备好相关的工具、物品等。
将车辆停驻在举升机平台的中央位置，拉紧驻车制动器，粘贴翼子板和车辆前方护群，铺设地板垫，安装座套，转向盘套，换挡手柄套，预热发动机，一号进入驾驶室，横向摆动变速器档位控制手柄，确认变速器处于空挡位置。
打开点火开关，启动发动机并保持怠速运转三到五分钟，其间注意观察水温表指示数值的变化，当水温达到90摄氏度左右时，关闭点火开关，停止发动机运转。
2.拆卸发动机装饰罩。
一号使用二号传递来的直径五毫米内六方接头接杆、棘轮扳手，将发动机装饰罩上的四条固定螺栓拧松，取下固定螺栓，取下装饰罩，二号将发动机装饰罩摆放到零件车上。
清洁发动机上部。
一号使用吹气枪将发动机上部的尘埃等杂物清理干净，取下高压分缸线，一号将气缸区分标签粘贴于高压分缸线上，使用刚性钳，拆卸各个气缸的高压分缸线与火花塞连接端，高压分缸线全部取下后，一号使用吹气枪清洁火花塞孔周围，拔下点火模块电插头，一号从进气歧管的下方用手拔下点火模块的电插头，防止运转发动机时高压分缸线产生电火花；拔下喷油器电插头，一号拔下各缸喷油器电插头，防止运转发动机时，喷油器向气缸内喷射燃油，注意电插头的拔起方法。
4.拆卸火花塞。
一号将火花塞拆装套筒，套装与火花塞的外壳螺栓上，旋松火花塞。
依次取出各缸火花塞，并传递给二号。
5.检测发动机汽缸压力。
一号将软管接头螺纹旋入火花塞座孔内并拧紧，将压力表头与软管的快速接头连接起来，调整表头，使刻度盘朝向身体方向，便于读取缸压测量值。
二号确认驻车制动器拉紧，变速器位于空档位置，当听到启动口令后，二号将点火开关拨至起动档，保持时间三到五秒，一号从气缸压力表上读取测量值，按下气缸压力表上的泄压阀，释放表内压力，指针归零。
实验报告1_气缸压缩压力的检测摘要：本实验目的是测量内燃机气缸的压缩压力，从而分析内燃机气缸的工作状态。
实验采用压力传感器连接汽缸，通过数据采集系统和计算机实时监测和记录压力数据。
实验结果表明，不同转速下气缸的压缩压力有所差异，采用适当的转速可以提高压缩压力，进一步提高内燃机的工作效率。
关键词：气缸压力、压力传感器、数据采集系统、内燃机、工作状态、压缩压力引言：内燃机是一种重要的能量转换设备，它通过燃烧燃料与氧气产生高温高压气体，从而驱动汽缸活塞运动以释放能量。
在内燃机的工作过程中，气缸压缩压力是判断其工作状态和效率的重要指标。
因此，准确测量和分析气缸压缩压力对于内燃机的研究与改进非常重要。
实验目的：本实验的目的是测量内燃机气缸的压缩压力，通过实时监测和记录压力数据，分析内燃机的工作状态，并根据实验结果提出改进方案。
实验原理：压力传感器是一种能够将压力信号转化为电信号的传感器，它的精度和响应速度直接影响到实验结果的准确性。
本实验采用精度较高的压力传感器连接内燃机的气缸，通过数据采集系统和计算机实时监测和记录压力。
实验过程中，首先确定实验所需的转速范围，并调整内燃机的转速到设定值。
然后，将压力传感器正确连接到内燃机的气缸上，通过数据采集系统实时读取和记录压力数据。
根据实验数据，计算气缸压缩压力的平均值和变化趋势。
实验步骤：1.打开内燃机电源，将内燃机转速控制旋钮调整到合适范围。
2.将压力传感器连接到内燃机的气缸上，并确保连接牢固可靠。
3.启动数据采集系统和计算机，设置合适的采样频率和采样时长。
4.调整内燃机转速到设定值，开始收集压力数据。
5.实时监测和记录压力数据，直到采样时长结束。
6.根据实验数据，计算气缸压缩压力的平均值和变化趋势。
实验结果：在实验过程中，我们采集并记录了不同转速下气缸的压缩压力数据。
实验结果显示，随着转速的增加，气缸的压缩压力呈现上升趋势。
最高压缩压力出现在转速为XXXrpm时，为XXXX Pa。
简述气缸压缩压力的检测步骤
气缸压缩压力的检测步骤一般如下：
1. 确定检测方法：常用的气缸压缩压力检测方法有压缩仪法和曲线法。
压缩仪法是将压缩仪插入气缸火花塞孔，使用电动马达旋转发动机，测量气缸压缩压力；曲线法是利用诊断仪读取汽车发动机的曲线数据，计算气缸压缩压力。
2. 准备工具和设备：根据选定的检测方法，准备相应的气缸压缩压力检测工具和设备，如压缩仪、气缸压力表等。
3. 为检测做好准备：将汽车停靠在平坦的地面上，并使发动机保持在冷却状态下，排放出所有的压缩空气后再开始检测。
4. 检测压缩压力：根据选定的检测方法，将气缸压缩压力检测工具连接到气缸火花塞孔或排气歧管，启动发动机将其旋转，按照检测方法测量气缸压缩压力值。
5. 分析结果：根据测量结果，判断气缸的压缩情况，可能的原因包括磨损、气门问题、活塞环老化等。
根据检测结果，进行相应的修理和维护。
浅谈气缸压缩压力的检测与故障诊断【摘要】本文主要介绍了气缸压缩压力的常用检测方法及诊断参数标准，并对测试结果进行了分析，以确定故障的原因及维修方法。
【关键词】气缸压缩压力；检测；故障诊断0 引言气缸密封性与气缸体、气缸盖、气缸垫、气门、火花塞孔、活塞及活塞环等零件的技术状况有关。
在发动机使用过程中，上述零件的损坏、磨损、烧蚀、结焦或积碳，将会影响气缸密封性。
导致发动机功率下降，燃油消耗率增加，使用寿命大大缩短。
1 气缸密封性的常用检测方法在不拆解的条件下，检测气缸密封性的常用方法有：1.1 测量气缸压缩压力；1.2 测量曲轴箱窜气量；1.3 测量气缸漏气量或气缸漏气率；1.4 测量进气管负压。
在就车检测时，只要进行其中的一项或两项，就能确定气缸密封性的好坏。
由于检测气缸压缩压力具有实用性强、仪表轻巧、检测方便和价格低廉等优点，因而在汽车维修过程中应用十分广泛。
2 气缸压缩压力的检测气缸压缩压力是指四冲程发动机压缩终了上止点时的压力。
测量发动机气缸的压力，可以诊断气缸、活塞组的密封情况，活塞环、气门、气缸垫密封性是否良好和气门间隙是否适当等。
气缸压缩压力常用检测方法有用气缸压力表检测和用气缸压力检测仪检测。
2.1 用气缸压力表检测气缸压缩压力2.1.1 检测方法由于气缸压力受很多因素影响较大，所以，测量气缸压力，必须在下列条件下进行：蓄电池电力充足；用规定的力矩拧紧气缸盖螺栓；彻底清洗空气滤清器或更换新的空气滤清器；发动机达到正常的工作温度（水温80～90℃，油温70～90℃）；用起动机带动卸除全部火花塞的发动机运转，转速为200～300r/min，或按原厂规定。
具体检测方法如下：1）先用压缩空气吹净火花塞周围的脏物。
2）拆下全部火花塞。
对于汽油机还应把点火系次级高压线拔下并可靠搭铁，以防止电击或着火。
3）把专用气缸压力表的锥形橡皮头插在被测量气缸的火花塞孔内，扶正压紧。
4）将节气门（有阻风门的还包括阻风门）置于全开位置，用起动机带动曲轴转动3～5秒（不少于4个压缩行程），待压力表表针指示并保持最大压力读数后停止转动。

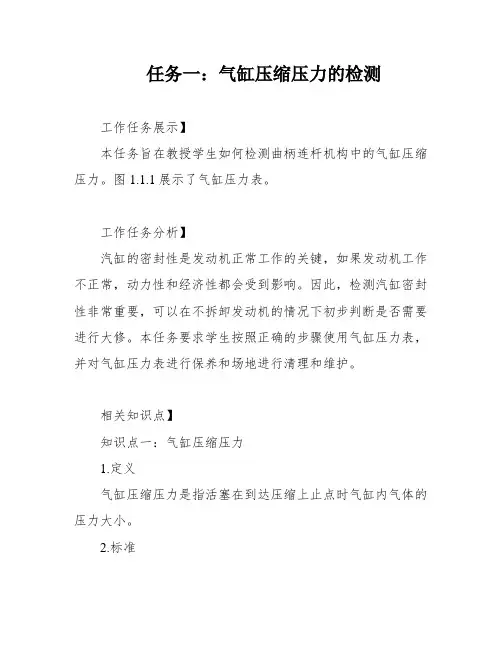

任务一：气缸压缩压力的检测工作任务展示】本任务旨在教授学生如何检测曲柄连杆机构中的气缸压缩压力。
图1.1.1展示了气缸压力表。
工作任务分析】汽缸的密封性是发动机正常工作的关键，如果发动机工作不正常，动力性和经济性都会受到影响。
因此，检测汽缸密封性非常重要，可以在不拆卸发动机的情况下初步判断是否需要进行大修。
本任务要求学生按照正确的步骤使用气缸压力表，并对气缸压力表进行保养和场地进行清理和维护。
相关知识点】知识点一：气缸压缩压力1.定义气缸压缩压力是指活塞在到达压缩上止点时气缸内气体的压力大小。
2.标准气缸压缩压力一般为1-1.3MPa，各缸压力差不大于0.3 MPa。
当气缸使用磨损后，压缩压力极限值为0.75 MPa。
知识点二、气缸压力表1.作用气缸压力表用于测量气缸压缩终了时的气体压力。
2.种类气缸压力表分为汽油机压力表和柴油机压力表两种。
3.结构气缸压力表的结构如图1-1-2所示。
橡胶接头用于塞住火花塞孔。
阀塞中装有一个单向阀，以使气体只能从气缸进入压力表而不会流回气缸中。
放气阀用于放出进入压力表中的压缩空气，使表针回零。
汽油机气缸压力表的量程一般为1-1.4MPa。
喷油嘴时，灰尘和脏物进入气缸内，影响检测结果。
使用压缩空气吹净插头周围的灰尘和脏物。
6.拆下火花塞和喷油嘴使用合适的工具拆下火花塞和喷油嘴。
7.检测气缸压力将气缸压力表的锥形橡皮头压紧在火花塞(或喷油嘴)座孔上，启动起动机3-5秒钟，测量时发动机的转速应为：汽油机不低于150-180转／分，柴油机不低于500转／分。
记下压力表所示数值，每缸测量2次以上，然后依次检测其余各缸。
8.分析检测结果根据检测结果分析气缸的压缩压力是否正常，是否存在漏气或损坏等问题。
根据问题确定维修方案。
停止转动曲轴，记录气缸压缩压力值。
每个缸至少测量两次，求平均值。
分别依据以上方法，检测2、3、4缸的气缸压缩压力值，并与标准压力值进行比较，判断各缸压缩压力是否符合要求。
0引言气缸密封性与气缸体、气缸盖、气缸垫、气门、火花塞孔、活塞及活塞环等零件的技术状况有关。
在发动机使用过程中,上述零件的损坏、磨损、烧蚀、结焦或积碳,将会影响气缸密封性。
导致发动机功率下降,燃油消耗率增加,使用寿命大大缩短。
1气缸密封性的常用检测方法在不拆解的条件下,检测气缸密封性的常用方法有:1.1测量气缸压缩压力;1.2测量曲轴箱窜气量;1.3测量气缸漏气量或气缸漏气率;1.4测量进气管负压。
在就车检测时,只要进行其中的一项或两项,就能确定气缸密封性的好坏。
由于检测气缸压缩压力具有实用性强、仪表轻巧、检测方便和价格低廉等优点,因而在汽车维修过程中应用十分广泛。
2气缸压缩压力的检测气缸压缩压力是指四冲程发动机压缩终了上止点时的压力。
测量发动机气缸的压力,可以诊断气缸、活塞组的密封情况,活塞环、气门、气缸垫密封性是否良好和气门间隙是否适当等。
气缸压缩压力常用检测方法有用气缸压力表检测和用气缸压力检测仪检测。
2.1用气缸压力表检测气缸压缩压力2.1.1检测方法由于气缸压力受很多因素影响较大,所以,测量气缸压力,必须在下列条件下进行:蓄电池电力充足;用规定的力矩拧紧气缸盖螺栓;彻底清洗空气滤清器或更换新的空气滤清器;发动机达到正常的工作温度(水温80~90℃,油温70~90℃);用起动机带动卸除全部火花塞的发动机运转,转速为200~300r/min,或按原厂规定。
具体检测方法如下:1)先用压缩空气吹净火花塞周围的脏物。
2)拆下全部火花塞。
对于汽油机还应把点火系次级高压线拔下并可靠搭铁,以防止电击或着火。
3)把专用气缸压力表的锥形橡皮头插在被测量气缸的火花塞孔内,扶正压紧。
4)将节气门(有阻风门的还包括阻风门)置于全开位置,用起动机带动曲轴转动3~5秒(不少于4个压缩行程),待压力表表针指示并保持最大压力读数后停止转动。
5)取下压力表,记下读数。
按下单向阀使压力表指针回零。
6)按此法依次测量各缸,每缸测量次数不少于2次,每缸测量结果取算术平均值,与标准值相比较,分析结果,判断气缸工作状况。
发动机气缸压力的检查
发动机气缸压力的检查(压力表测量范围有0—1MPa和0—2MPa 两种）
1、在检查之前，应先检查发动机机油、起动机和蓄电池是否正常。
并且，汽车的各项指标都符合要求，起动发动机至正常工作温度时停止。
2、脱开火花塞电缆
3、拆下全部火花塞
4、脱开分电器的插接器（防止发动机控制器进行点火和喷油）
5、用抹布将火花塞孔盖住，在转动发机曲轴后检查应没有杂物粘在抹布上
6、将压缩压力表装到其中的一个火花塞孔中
7、在节气门全开的状态下转动曲轴，测量压缩压力：
标准值（发动机转速为250—400转/分）：13.2公斤/平方厘米
极限值（发动机转速为250—400转/分）：10公斤/平方厘米
8、测量全部气缸的压缩压力，并检查各缸之间的压缩压力差是否小于极限值
极限值：最大1公斤/平方厘米
9、如果一个缸的压缩压力或各缸间的压缩压力差值超出极限值，那么可从火花塞孔注入少量的机油，然后重复7、8部。
A、如果注入机油后压缩压力升高了，则压缩压力不正常是由于活塞环或气缸内壁磨损或损伤而引起的
B、如果注入机油后压缩压力仍不升高，那么是由于气门座烧坏或密封不好，或者是由于垫片部位漏气而引起的。
10、连接分电器连接器
11、安装火花塞和电缆
12、清除由于脱开分电器而产生的故障码。
气缸压缩压力的检测与诊断班级姓名学号成绩气缸压缩压力的检测一、学习目标能够用气缸压力表检测气缸压缩压力并能对检测结果进行正确分析。
二、实训课时： 4 课时三、内容与步骤1.气缸压缩压力是指缸内压缩终了的压力。
它是气缸密封性最直接的评价指标。
2.用检测（ 1 ）检测仪表组成：、、、。
作用：连接火花塞或喷油器安装孔（有螺纹管接头和锥形橡胶接头）；作用：当阀处于关闭位置时可保持测得的气缸压缩压力读数，当阀打开时可使压力表指针回零。
（ 2 ）检测方法1）检测条件①将发动机运转至正常工作温度：冷却液温度达℃以上。
②拧出各缸或。
③汽油机还应将节气门和阻风门置于位置，以减少进气阻力④起动机。
2）检测方法①②③ 读数后回零，每缸测不少于两次取平均值。
第一缸第二缸第三缸第四缸第一次第二次第三次平均值（3 ）结果分析（1 ）压力太高表明是（2 ）压力过低向火花塞或喷油器孔内注入少量机油然后测气缸压力。
①第二次测出的压力比第一次高，接近标准压力，表明是②第二次测出的压力与第一次略同，即仍比标准压力低，表明是③两次检测结果均表明某相邻两缸压力都相当低，说明（ 4 ）检测特点1 ）检测实用可靠、简单易行，适用于气缸组技术状况的常规诊断；2 ）检测效率低，需要拆火花塞或喷油器（柴油机），且需逐缸测量，不适应现代化检测要求；3 ）检测精度受发动机转速变化的影响大。
研究表明，在曲轴转速低于 1000的范围内，较小的转速变化会带来较大的气缸压缩压力值变化。
为减少测量误差，应使发动机检测转速符合要求。
3拓展（1）为什么测量发动机气缸密封性时要把节气门踩到底？（2）为什么测量发动机气缸密封性时要把喷油器插头拔掉？还有什么方法可以停止喷油。
气缸压缩压力的检测与诊断
班级________姓名_______________________学号________ 成绩________
气缸压缩压力的检测
一、学习目标
能够用气缸压力表检测气缸压缩压力并能对检测结果进行正确分析。
二、实训课时：4课时
三、内容与步骤
1.气缸压缩压力是指缸内压缩终了的压力。
它是气缸密封性最直接的评价指标。
2.用检测
（1）检测仪表
组成：、、、。
作用：连接火花塞或喷油器安装孔（有螺纹管接头和锥形橡胶接头）；
作用：当阀处于关闭位置时可保持测得的气缸压缩压力读数，当阀打开时可使压力表指针回零。
（2）检测方法
1）检测条件
①将发动机运转至正常工作温度：冷却液温度达℃以上。
②拧出各缸或。
③汽油机还应将节气门和阻风门置于位置，以减少进气阻力
④起动机。
2）检测方法
①
②
③读数后回零，每缸测不少于两次取平均值。
（3）结果分析
（1）压力太高
表明是
（2）压力过低
向火花塞或喷油器孔内注入少量机油然后测气缸压力。
⏹①第二次测出的压力比第一次高，接近标准压力，表明是
⏹②第二次测出的压力与第一次略同，即仍比标准压力低，表明是
⏹③两次检测结果均表明某相邻两缸压力都相当低，说明
（4）检测特点
1）检测实用可靠、简单易行，适用于气缸组技术状况的常规诊断；。
