第二节 气缸密封性检测

气缸的密封性检测方法
气缸的密封性检测方法有以下几种：
1. 直接测量法：使用测量仪器（如气动凸轮宝、油压测试仪等）直接对气缸的密封性进行检测。

这种方法可以直接测量气缸的漏气情况，但需要专业的测量仪器和相应的操作技术。

2. 涂料法：将一层薄薄的漏气检测液体（如涂有气敏红或气泡液）涂在气缸的表面，然后观察是否有气泡产生。

如果有气泡产生，则表示气缸存在漏气的问题。

这种方法简单易行，但只能检测气缸表面的密封情况，无法检测内部的密封性。

3. 声音法：利用气缸漏气时产生的声音来判断气缸的密封性。

在气缸正常工作时，应该没有异响。

如果出现明显的漏气声音，可能表示气缸存在密封性问题。

这种方法操作简单，但对操作者的经验要求较高。

4. 烟雾法：将烟雾喷入气缸内，观察是否有烟雾从气缸的密封部位溢出。

如果有烟雾溢出，则表明气缸存在漏气的问题。

这种方法可以直观地判断气缸的密封性，但需要专业的烟雾喷射装置和相应的操作技术。

以上是常见的几种气缸密封性检测方法，根据实际情况选择相应的方法进行检测。

需要注意的是，密封性检测是需要一定的专业知识和操作技术的，如果不具备相
关专业知识和经验，最好由专业人士进行检测。

3.2汽缸密封性检测汽车检测与诊断技术Inspection and Diagnosis of Automobile河南工业大学机电学院汽车工程系题目：第2节气缸密封性检测授课类型：讲授课时数：2教学目的：掌握发动气缸密封性的检测原理和方法。

重点难点：气缸密封性的检测原理和方法；检测设备的操作及检测结果分析。

第2节气缸密封性检测气缸密封性与发动机气缸活塞组的技术状况直接相关，气缸密封性的检测参数可作为气缸活塞组技术状况的评价指标。

气缸活塞组包括气缸、活塞、活塞环、气门、气缸盖和气缸垫等包围发动机工作介质的零部件。

气缸密封性不良，发动机动力性和经济性下降。

评价气缸密封性的主要参数有：气缸压缩压力、气缸漏气率、曲轴箱窜气量、进气管真空度等。

一、气缸压缩压力检测气缸压缩压力是评价气缸密封性最为直接的指标，并且由于所用仪器简单，测量方便，因此得到广泛应用。

1.利用气缸压力表检测法气缸压力表是一种专用压力表，一般由表头、导管、单向阀和接头等组成。

单向阀处于关闭位置时，可保持测得的气缸压缩压力读数；单向阀打开时，可使压力表指针回零，以用于下次测量。

检测方法1)发动机应运转至正常工作温度，水冷发动机水温75-95℃,风冷发动机机油温度80-90 ℃ 。

2)拆除全部火花塞或喷油器(柴油机)。

3)把节气门和阻风门置于全开位置。

4)把气缸压力表的锥形橡胶接头压紧在被测缸的火花塞孔内，或把螺纹管接头拧在火花塞孔上。

5)用起动机带动曲轴旋转3-5s,指针稳定后读取读数，然后按下单向阀使指针回零。

每个气缸的测量次数应不少于二次。

6)按上述方法依次检测各个气缸。

检测结果分析1)有的汽缸在2-3次测量中，压力读数时高时低,相差较大，说明气门有时关不严。

2)相邻两缸压缩压力读数偏低或很低，而其他缸正常，是由于相邻两缸间气缸衬垫漏气或缸盖螺栓未拧紧所致。

3)一缸或数缸压力读数偏低,可以用清洁而黏度较大的机油20-30mL,注入偏低的汽缸再测量汽缸压力, 若压力读数上升,说明汽缸与活塞组零件磨损过大, 如读数基本无变化,说明气门关闭不严。

项目二汽车汽缸密封性旳检测一、试验内容与规定1.可以严格遵守安全操作规程；2.可以纯熟使用汽车汽缸压力表；3.理解运用汽车压力表旳指示数字分析进行故障诊断。

二、试验课时2课时三、试验器材气缸压力表、真空压力表各一只, 汽车一辆, 火花塞套筒等常规工具一套。

四、操作内容气缸压力表1.用途: 专门用于检查气缸内气体压缩压力大小旳仪器。

2.使用措施:（1）启动发动机并运转到正常工作温度, 熄火并等发动机停止运转后, 卸下所有火花塞；（2）使节气门全开, 将压力表旳连接头压紧在火花塞孔上；（3）运转起动机使发动机转动, 此时仪表上旳指针会逐渐上升, 到某一数值即会停止, 此时旳指示值就是气缸旳压缩压力；（4）按一下按钮, 使指针归零；（5）按以上环节, 反复测量2~3次, 以提高测量精度。

如测定值不不小于规定值, 而进气系统正常, 可阐明气缸与活塞、缸盖存在泄漏, 也许旳原由于气缸、活塞、气门、活塞环出现磨损、烧蚀等不良状况。

如测定值不小于规定值, 而进排气系统正常, 也许旳原由于燃烧室严重积炭。

真空压力表1、用途：测定运转中发动机进气歧管中旳真空度, 由指针旳摆动状态可以判断发动机旳运转状态与否正常。

2.使用措施:（1）启动发动机并运转到正常工作温度, 使发动机保持稳定运转；（2）使用合适旳接头将真空压力表装在指定旳位置即可测定；（3）使用真空压力表测定期, 为了防止指针急速承受压力而影响测定精度, 最佳按照规定措施装设, 开始时请系紧橡胶导管, 然后再缓缓使指针摆动。

怠速时, 表针应稳定在64-71kPa之间, 迅速开闭节气门, 表针应在6.7- 84.6kPa 之间敏捷摆动。

否则, 发动机密封性能, 发动机点火正时、配气正时和电火花不良时或发动机排气系统也许存在异常状况。

对试验获得旳数据应详细分析, 找出也许存在旳故障及隐患五、注意事项1.使用时, 要规范操作, 防止仪表掉落在地；2.橡胶接头要连接牢固, 以免漏气。

二.气缸密封性检测内容概括1、气缸的密封性2、检测气缸密封性的常用工具气缸表组成气缸压力表的结构；表头（里程）、导管、软管、止回阀、接头等。

3、检测气缸密封性的常用方法4、密封性检测方法通过虚拟软件的联合仿真，与实际测量相结合。

5、诊断标准。

(一）气缸的密封性气缸密封性是表征发动机技术状况的重要参数，气缸的密封性与气缸体、气缸盖、气缸垫、活塞、活塞环和进排气门等零件的技术状况有关。

影响气缸密封性的因素：气缸磨损；气缸环损坏；活塞磨损；气门、气门座损坏；气门导管磨损；汽缸垫磨损；气门间隙。

（二）检测气缸密封性的常用工具气缸表组成汽缸压力表是一种气体压力表，由表头、导管、单向阀和接头等组成。

表头：压力表头多为鲍登管式，其驱动元件是一根扁平的弯曲成圆圈状的管子，一端为固定端，另一端为活动端。

活动端通过杠杆、齿轮机构与表头指针相连。

当气体压力进入弯管时，弯管伸直。

于是，通过杠杆、齿轮机构带动表头摆动，在表盘上指示出气体压力的大小。

接头：有两种形式。

一种为螺纹接头，可以拧紧在火花塞上或喷油器罗纹孔中;另一种为锥形或阶梯型的橡胶接头，可以压紧在火花塞或喷油器的孔上，接头通过导管与压力表通。

导管:也有两种:一种为软导管，一种为金属硬导管，软导管用于螺纹管接头与压力表的连接。

硬导管用于橡胶接头与表头的连接。

单向阀：在阀塞中装有一个单向阀，以使气体只能从气缸进入压力表而不会漏回气缸中。

（三）检测气缸密封性的常用方法在不解体的条件下，检测气缸密封性的常用方法有：测量气缸压缩压力，测量曲轴箱窜气量、测量气缸的漏气量（漏气率）、测量进气歧管真空度等。

检测气缸压缩压力：汽缸压缩压力是指四冲程发动机压缩终了时的汽缸内的压力。

汽缸压力与机油粘度、汽缸活塞组配合情况、配气机构调整的正确性和汽缸垫的密封性等因素有关。

所以，测量发动机汽缸的压力，可以诊断汽缸、活塞组的密封情况，活塞环、气门、汽缸垫密封性是否良好和气门间隙是否适当等。

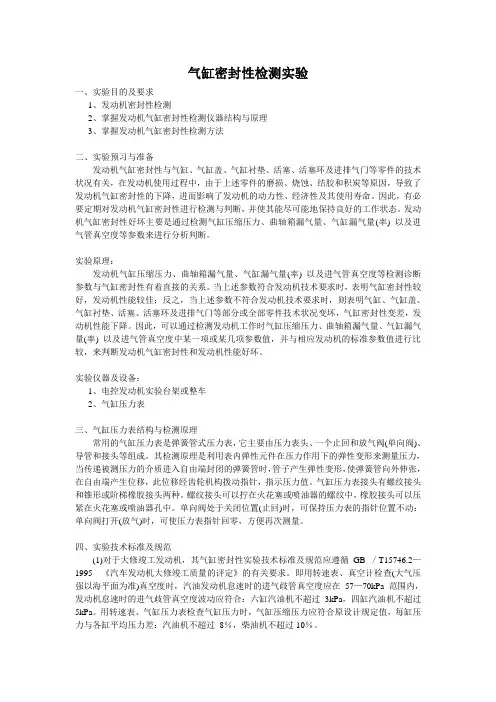

气缸密封性检测实验一、实验目的及要求1、发动机密封性检测2、掌握发动机气缸密封性检测仪器结构与原理3、掌握发动机气缸密封性检测方法二、实验预习与准备发动机气缸密封性与气缸、气缸盖、气缸衬垫、活塞、活塞环及进排气门等零件的技术状况有关，在发动机使用过程中，由于上述零件的磨损、烧蚀、结胶和积炭等原因，导致了发动机气缸密封性的下降，进而影响了发动机的动力性、经济性及其使用寿命。

因此，有必要定期对发动机气缸密封性进行检测与判断，并使其能尽可能地保持良好的工作状态。

发动机气缸密封性好坏主要是通过检测气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度等参数来进行分析判断。

实验原理：发动机气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度等检测诊断参数与气缸密封性有着直接的关系。

当上述参数符合发动机技术要求时，表明气缸密封性较好，发动机性能较佳；反之，当上述参数不符合发动机技术要求时，则表明气缸、气缸盖、气缸衬垫、活塞、活塞环及进排气门等部分或全部零件技术状况变坏，气缸密封性变差，发动机性能下降。

因此，可以通过检测发动机工作时气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度中某一项或某几项参数值，并与相应发动机的标准参数值进行比较，来判断发动机气缸密封性和发动机性能好坏。

实验仪器及设备：1、电控发动机实验台架或整车2、气缸压力表三、气缸压力表结构与检测原理常用的气缸压力表是弹簧管式压力表，它主要由压力表头、一个止回和放气阀(单向阀)、导管和接头等组成。

其检测原理是利用表内弹性元件在压力作用下的弹性变形来测量压力，当传递被测压力的介质进入自由端封闭的弹簧管时，管子产生弹性变形，使弹簧管向外伸张，在自由端产生位移，此位移经齿轮机构拨动指针，指示压力值。

气缸压力表接头有螺纹接头和锥形或阶梯橡胶接头两种。

螺纹接头可以拧在火花塞或喷油器的螺纹中，橡胶接头可以压紧在火花塞或喷油器孔中。

第二节气缸密封性的检测气缸密封性的评价指标主要有：气缸压缩压力，曲轴箱窜气量、气缸漏气量或气缸漏气率，进气管真空度等。

就车检测气缸密封性时，只要检测上述指标中的一项或二项，就能表明气缸密封的程度。

气缸活塞组的零件磨损或出现故障（活塞环断裂、拉缸等）时活塞顶部空间密封性变坏，一部分工作气体从活塞顶部窜入曲轴箱内；使得发动机功率下降，动力性下降，油耗增加。

所以气缸密封性是保证发动机缸内压力正常，动力正常的基本条件。

发动机气缸密封性变差的主要表现：（1）气缸压缩压力：为确保发动机具有一定的动力性和经济性，根据发动机压缩比的不同其最低压缩压力在440kpa-780kpa，否则就属于故障：活塞、活塞环与气缸壁间隙过大，活塞环弹力不足、卡滞、对口、气门和气门座接触不密合，气缸衬垫漏气、气门脚间隙过大或过小。

（2）曲轴箱窜气量气缸与活塞组的磨损间隙增大，窜入曲轴箱的气体量将会增加，曲轴箱中的气压成为气缸活塞组磨损量的函数。

（3）进气管真空度：进气管真空度的大小、表明发动机气缸活塞组，进气系统配气机构的密封性的好坏。

怠速运转时，真空表的指示值在57.3kpa-70.7kpa，范围为正常。

用电子气缸压缩压力测量仪测量气缸压力电子气缸压缩压力测量仪可在不拆卸火花塞或喷油器的情况下，测定发动机各缸的压缩压力。

原理：利用示波器记录的起动机电流曲线来测定发动机的各缸压缩压力。

利用起动机驱动发动机曲轴所需转矩M与起动机电流IS的关系M=f（IS ）近似成线性关系发动机起动机阻力矩：机械阻力矩气缸压缩空气反力矩示波器记录起动机电流曲线分析发动机起动阻力矩是由机械阻力矩和气缸内压缩空气的反力矩两部分组成，机械阻力矩认为是常数，气缸内压缩空气反力矩，随气缸压缩过程而波动变量，利用示波器可直接记录起动机的电流曲线。

见图2—5起动机电流曲线若检测将显示的各缸电流振幅一致，且峰值又在规定范围内，说明各缸压缩力符合要求，若各缸波形振幅不一致，对应某缸电流峰值低于规定范围，则说明该缸压缩压力不足。
