端子压接技术规范
1.目的
本文旨在提供终端压接技术的具体要求，以确保终端/线缆接口压接
的正确性和可靠性。
2.适用范围
本文适用于终端/线缆接口铜芯到芯片，终端到板，终端到PCB等压
接工程。
3.压接模式
3.1可采用机械式或气控式压接。
3.2压钳型号必须符合要求，否则容易造成芯片损坏。
4.铝屑与压接热源
4.1铝屑使用规定：使用过的铝屑不可重复使用，以免把外界污染物
带入芯片内部，影响整体性能。
4.2压接热源使用规定：必须使用正压，并且要选用合适的热源模式，以保证芯片稳定性，以及压接过程正确和可靠。
5.压接变形
5.1终端要求变形必须控制在一定范围内，过大的变形会影响终端的
密封性能。
5.2压接变形的检测方法：压入量试验，接触面损伤试验，抗拔强度
试验，压接变形试验，以及量热试验等。
6.压压具及压入力
6.1压压具的质量必须符合要求，任何磨损、裂纹都必须更换。
6.2压入力的范围必须符合要求，过大的压力可能会造成芯片损坏，
过小的压力可能会影响密封性能。
7.热控
7.1若采用气控式压接，必须使用正压，热源要选择合适的热源模式。

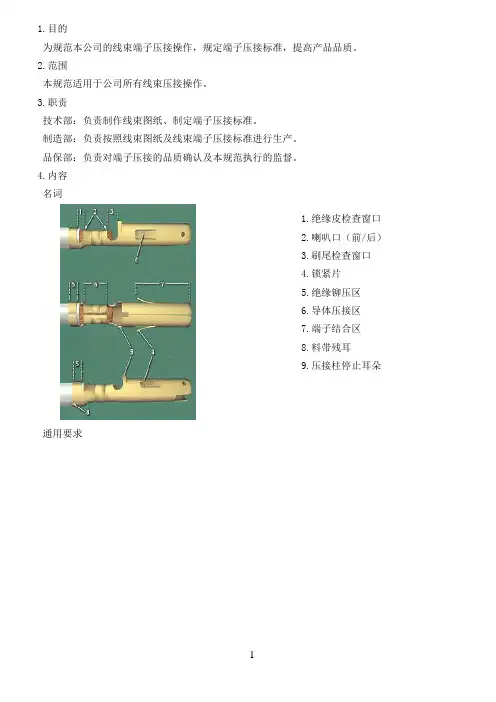

1.目的为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。
2.范围本规范适用于公司所有线束压接操作。
3.职责技术部：负责制作线束图纸、制定端子压接标准。
制造部：负责按照线束图纸及线束端子压接标准进行生产。
品保部：负责对端子压接的品质确认及本规范执行的监督。
4.内容名词通用要求○? 良好△? 可接受△? 可接受×??不可接受×??不可接受×??不可接受绝缘皮压着过短，此种不良现象将造成端子拉力不足,易脱落。
绝缘皮压着过长，将造成铜丝易断落或接触不良，出现开路或瞬间开路。
芯线压着过短，此种现象易造成端子拉力不足，易脱落×??不可接受×??不可接受×??不可接受导体压着过长，此现象将造成端芯线压着过短，此种现象易造成端芯线飞丝,可能造成拉力不子不易与HOUSING实配，影响装配。
子拉力不足，易脱落足，且存在与相邻芯线短路的隐患压接要求常见不良或缺陷剥线不良注：1.剥线长度：①铜件/四方插：4±②小5556铜件：±2.检查线芯是否受损，一定要剥开线皮3个mm以上。
芯线断裂可接受根数线束铜线根数＜7 7-15 16-25 26-40 41-60 61-121 ＞121 允许最大铜丝损失数0 0 0 3 4 5 5％端子压接缺陷刺破绝缘皮-NG 没有压住绝缘皮-NG 绝缘皮被压进铆接端子-NG绝缘皮没有被铆接端子完全铆压-NG 导线松散，没有完全被铆压住-NG 铆压区内有股线被压住-NG线股终端在导体铆压区不可见-NG 线股超出端子高度-NG 线股伸出端子之外-NG线股伸进端子结合区-NG 端子变形-NG 线皮压接区变形-NG外观检验端子压接尺寸及外观CCD要求（品保检查及员工自检）线材的准备（参见线束图纸）检查剥皮长度、线材长度、芯线剥皮损伤情况；检验余料长度导体压着区检验①压接高度，宽度及压接形状，背面批峰不超过②导体压接部位必须完全闭合并包含所有线芯③后喇叭口必须可见④导体末端必须平齐、伸出压接区绝缘皮压接①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。
二合格连接器端子压接规范介绍1.压接高度过小2.压接高度过大3.&4.绝缘压接过小或过大5•松散的线芯6.剥线长度过短7.线缆插入过深8."香蕉"（过度弯曲）端子9.压接过于靠前10.喇叭口过小11.喇叭口过大12.尾料过长13.弹性片弯曲准则介绍正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征，例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足，那么简而言之就是您找到了完美的连接器。
但是还没有完全到长岀一口气的时候，特别是如果您选择的连接器使用压接系统。
虽然这可能是最快、最可靠和牢固的端接方法之一，如果端子没有正确地压接在线缆上，您会忘记在选择正确的连接器上付岀的所有辛苦努力。
虽然有13个常见的压接问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。
首先，了解端子具有三个主要部分：插接区、过渡区和压接区molex 端子剖析圧接区I过渡区I接合区绝缘圧接SA（图A）这有助于我们理解。
顾名思义，插接区是端子与另一半连接端子插接的部分。
该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。
如果压接过程中接合部变形，将会降低连接器的性能。
过渡区同样设计为在压接过程中不受影响。
如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。
压接区是唯一设计受到压接工艺影响的部分。
使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。
理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。
正确执行的压接示例参见图 B[/b]。
绝缘压接区压缩绝缘层，但不会刺穿。
线芯（或线刷）伸岀于导体压接区前部的距离至少等于线缆导体的直径。
例如，18 AWG 线缆应伸出至少.040"。
在绝缘和导体压接区之间的部分可以看见绝缘层和导体。
导体压接区在 引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。
合格连接器端子压接规范介绍1. 压接高度过小2. 压接高度过大3. &4. 绝缘压接过小或过大5. 松散的线芯6. 剥线长度过短7. 线缆插入过深8."香蕉"(过度弯曲) 端子9. 压接过于靠前10. 喇叭口过小11. 喇叭口过大12. 尾料过长13. 弹性片弯曲准则介绍正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征，例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足，那么简而言之就是您找到了完美的连接器。
但是还没有完全到长出一口气的时候，特别是如果您选择的连接器使用压接系统。
虽然这可能是最快、最可靠和牢固的端接方法之一，如果端子没有正确地压接在线缆上，您会忘记在选择正确的连接器上付出的所有辛苦努力。
虽然有13个常见的压接问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。
首先，了解端子具有三个主要部分：插接区、过渡区和压接区(图A)这有助于我们理解。
顾名思义，插接区是端子与另一半连接端子插接的部分。
该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。
如果压接过程中接合部变形，将会降低连接器的性能。
过渡区同样设计为在压接过程中不受影响。
如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。
压接区是唯一设计受到压接工艺影响的部分。
使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。
理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。
正确执行的压接示例参见图B[/b]。
绝缘压接区压缩绝缘层，但不会刺穿。
线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。
例如，18 AWG线缆应伸出至少.040"。
在绝缘和导体压接区之间的部分可以看见绝缘层和导体。
导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。
如果您的压接端子看起来和图B[/b]中的端子不同，可能是因为在压接工艺中出现了错误。
端子压接技术检验规范
1.目的
为保证公司生产的产品质量，为压接作业员和半成品检验员提供检验方法及依据。
2.测试设备
拉力测试仪、显微镜、卡尺、千分尺、直尺
3.检验方案
3.1外观全检、尺寸抽检、拉力抽测；
3.2高度：抽测250到500个检查一次绝缘皮压接高度和芯线压接高度；
3.3质量控制：所有不合格品按不合格品处理流程执行；
4.压接高度
压接高度是在压接后，通过量测芯线和绝缘层压装的中央部H（见下图），压装高度参考拉力、压接高度对照表。
5.压接外形要求、：
压接重点管控项目如下：
端子压接技术检验规范
6.标准压接图示与压接不良图示
6.1压接标准图示：
6.2压接不良图示
芯线露出绝缘皮压接过少端子头部变形残留带过长
线芯断裂绝缘皮进入线芯压接区端子变形(低头)残留带过长
无线芯电缆剥皮不良端子变(翘头) 倒钩变形
线芯伸出过长电缆绝缘皮破损端子左右歪斜无倒钩
端子压接技术检验规范
后脚压断绝缘层压接过高端子扭曲变形无喇叭口
压两个端子绝缘层压接过高，绝缘皮压伤端子变形(开裂) 喇叭口过大
压两根线材高低脚，绝缘皮压伤端子变形(端子偏头) 排线方向压反不符合图纸绝缘皮压接毛刺过大绝缘压着部错位端子变形(倒钩平低或无倒钩)长短线线芯压装毛刺过大绝缘层压装过量端子变形(端子断开)
测抽。
端子压接标准1.范围本文件作为通用指导性文件适用于CODEN 青岛工厂端子压着作业。
本文件定义了开式端子的压接及测试的标准，同时适用于手工和自动机器压着。
当本文件与具体的作业性文件在内容上会有不同甚至冲突时，应按照作业性文件的为准。
2．参考文件GB-T18290-2DIN EN 60352-23.内容3.1端子基础知识端子各部分功能：嵌合区：接触导电，与对应的连接器端子接触导电。
其接触程度决定了导电的效果。
变形、脏污、镀层不良都会使其功能上受影响，甚至成为导致故障的致命原因。
导体压接部：是端子与线材连接的重要部分。
通常，压接后的管理，包括对压接高度、宽度、拉拔力、截面分析等。
其中压接高度是最重要的管理项目。
绝缘压接部：将线材的绝缘外皮铆住，具有保护作用。
当压接较松时，绝缘压接片很容易从线上脱落，无法缓冲外部压力，而产生断线不良。
压接过紧时，线芯会受到损伤，也会发生断线不良。
钟形口：压着时在导体压接处钟形口的圆弧结构能减轻对线芯的损伤, 如果没有喇叭口或是钟形口形状不良，都会导致线芯受到损伤，甚至会导致断线。
拉拔力也会不合格。
逆止卡爪（卡口片）：具有锁住端子的作用。
如果此部份变形,插入塑壳及主体后,会出现脱落等不良。
尾料片：产生于端子与料带分离的连桥残余。
长度过大容易伤线。
3.2端子压着过程:3.3压接完成品标准：3.3.1外观在拉拔力和压着高度保证的前提下,压着状态应满足的以下要求：1.绝缘压着区应能同时可见导体和绝缘外皮。
目测参考：导体与绝缘皮各占1/22.绝缘压接区应有至少保证紧密包裹绝缘外皮的圆周长的1/2。
3.导体压接区应可见芯线(导体)伸出，但不能太大。
尺寸要求：0.2 ~1.0mm4.嵌合部不可变形,逆止卡爪不可变形。
5.导体压着部，绝缘体压着部两压接片之间不可有间隙。
6. 钟形口）可以在导体压接片的两侧形成，也可以只在如图的这一侧形成钟形口轴向长度不可过小或过大。
其尺寸取决于所压接的线材，可参考以下：0,03 - 0,56 mm² (AWG 32-20) : 0,25 ±0,15mm0,30 - 0,81 mm² (AWG 22-18) : 0,3 ±0,15mm7. 尾料片应可见，但长度不可太大。
端子压接工艺规范目录修改记录 ....................................................................................... 错误!未定义书签。
目录 (1)参考文件 (2)1目的 (2)2适用范围 (2)3适用人员 (2)4名词术语 (2)5工艺 (3)5.1工艺流程 (3)5.1.1备线工艺流程 (3)5.1.2压接工艺流程 (3)5.2工艺原理 (3)5.3工艺要求 (3)5.4工作环境 (3)5.5设备、工具及要求 (3)5.5.1工具及要求 (3)5.5.2压接工具的校准 (3)5.5.3检验装置 (4)6质量控制 (4)6.1控制点 (4)6.2控制方法 (4)6.2.1备线的检验 (4)6.2.2压接过程控制及拉力实验 (4)6.2.3压接完成后的目检 (5)6.3备线 (5)6.3.1普通导线备线 (5)6.3.2同轴及双轴线缆备线 (7)6.4压接 (8)6.4.16.4.1.普通导线端子压接 (8)6.4.2同轴及双轴线缆中心导体端子压接 (16)6.4.3屏蔽层压接 (16)6.5拉力实验的质量记录 (18)6.5.1拉力实验的质量记录应包括的信息 (18)6.5.2检验记录保存期限 (18)附录1. 拉力实验验收表 (18)参考文件[1]IPC/WHMA-A-620 《线缆及线束组件的要求与验收》[2]IPC-A-610D《电子组件的可接受性》1目的1.1.1.1本工艺规程作为端子压接的工艺标准。
2适用范围2.1.1.1本工艺规程适用于产品的端子压接及检验。
3适用人员3.1.1.1本工艺规程适用于电子装联操作人员、质量检查人员及其它相关人员。
4名词术语4.1.1.1美国线标（AWG）标明导线直径的标准规格，主要用于美国。
4.1.1.2鸟笼形：导线股线与导线原状分离。
4.1.1.3密尔圆（Circular Mil）：直径为1密尔即0.001英寸的圆的面积。
端子压接技术标准Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】端子压接标准1.范围本文件作为通用指导性文件适用于CODEN 青岛工厂端子压着作业。
本文件定义了开式端子的压接及测试的标准，同时适用于手工和自动机器压着。
当本文件与具体的作业性文件在内容上会有不同甚至冲突时，应按照作业性文件的为准。
2．参考文件GB-T18290-2DIN EN 60352-23.内容端子基础知识端子各部分功能：嵌合区：接触导电，与对应的连接器端子接触导电。
其接触程度决定了导电的效果。
变形、脏污、镀层不良都会使其功能上受影响，甚至成为导致故障的致命原因。
导体压接部：是端子与线材连接的重要部分。
通常，压接后的管理，包括对压接高度、宽度、拉拔力、截面分析等。
其中压接高度是最重要的管理项目。
绝缘压接部：将线材的绝缘外皮铆住，具有保护作用。
当压接较松时，绝缘压接片很容易从线上脱落，无法缓冲外部压力，而产生断线不良。
压接过紧时，线芯会受到损伤，也会发生断线不良。
钟形口：压着时在导体压接处钟形口的圆弧结构能减轻对线芯的损伤, 如果没有喇叭口或是钟形口形状不良，都会导致线芯受到损伤，甚至会导致断线。
拉拔力也会不合格。
逆止卡爪（卡口片）：具有锁住端子的作用。
如果此部份变形,插入塑壳及主体后,会出现脱落等不良。
尾料片：产生于端子与料带分离的连桥残余。
长度过大容易伤线。
端子压着过程:压接完成品标准：在拉拔力和压着高度保证的前提下,压着状态应满足的以下要求：1.绝缘压着区应能同时可见导体和绝缘外皮。
目测参考：导体与绝缘皮各占1/22.绝缘压接区应有至少保证紧密包裹绝缘外皮的圆周长的1/2。
3.导体压接区应可见芯线(导体)伸出，但不能太大。
尺寸要求： ~4.嵌合部不可变形,逆止卡爪不可变形。
5.导体压着部，绝缘体压着部两压接片之间不可有间隙。
6. 钟形口）可以在导体压接片的两侧形成，也可以只在如图的这一侧形成钟形口轴向长度不可过小或过大。
