端子压接技术规范
1.目的
本文旨在提供终端压接技术的具体要求，以确保终端/线缆接口压接
的正确性和可靠性。
2.适用范围
本文适用于终端/线缆接口铜芯到芯片，终端到板，终端到PCB等压
接工程。
3.压接模式
3.1可采用机械式或气控式压接。
3.2压钳型号必须符合要求，否则容易造成芯片损坏。
4.铝屑与压接热源
4.1铝屑使用规定：使用过的铝屑不可重复使用，以免把外界污染物
带入芯片内部，影响整体性能。
4.2压接热源使用规定：必须使用正压，并且要选用合适的热源模式，以保证芯片稳定性，以及压接过程正确和可靠。
5.压接变形
5.1终端要求变形必须控制在一定范围内，过大的变形会影响终端的
密封性能。
5.2压接变形的检测方法：压入量试验，接触面损伤试验，抗拔强度
试验，压接变形试验，以及量热试验等。
6.压压具及压入力
6.1压压具的质量必须符合要求，任何磨损、裂纹都必须更换。
6.2压入力的范围必须符合要求，过大的压力可能会造成芯片损坏，
过小的压力可能会影响密封性能。
7.热控
7.1若采用气控式压接，必须使用正压，热源要选择合适的热源模式。

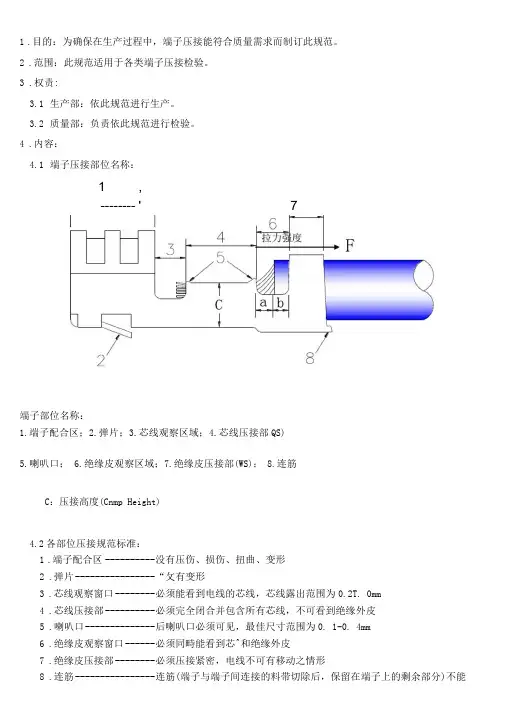

1.目的：为确保在生产过程中，端子压接能符合质量需求而制订此规范。
2.范围：此规范适用于各类端子压接检验。
3.权责:3.1生产部：依此规范进行生产。
3.2质量部：负责依此规范进行检验。
4.内容：4.1端子压接部位名称：1 ,-------- ' 7端子部位名称：1.端子配合区；2.弹片；3.芯线观察区域；4.芯线压接部QS)5.喇叭口；6.绝缘皮观察区域；7.绝缘皮压接部(WS)；8.连筋C：压接高度(Cnmp Height)4.2各部位压接规范标准：1.端子配合区---------- 没有压伤、损伤、扭曲、变形2.弹片---------------- “攵有变形3.芯线观察窗口-------- 必须能看到电线的芯线，芯线露出范围为0.2T. 0mm4.芯线压接部---------- 必须完全闭合并包含所有芯线，不可看到绝缘外皮5.喇叭口-------------- 后喇叭口必须可见，最佳尺寸范围为0. 1-0. 4mm6.绝缘皮观察窗口------ 必须同畤能看到芯^和绝缘外皮7.绝缘皮压接部-------- 必须压接紧密，电线不可有移动之情形8.连筋---------------- 连筋(端子与端子间连接的料带切除后，保留在端子上的剩余部分)不能损伤电线绝缘层和密封塞，连筋最大长度不应超过0. 5mm。
绝缘皮压接过短，此种不良现象将 造成端子拉力不足，易脱落。
X 不可接受芯线压接过短，此种现象易造 成端子拉力不足，易脱落X 不可接受4.3端子各部位压接确认:3△ 可接受能看见芯线ab=（0.5~1；0） mm , cd=de（0〜0.5）mm（。
