第七章 石膏型铸造

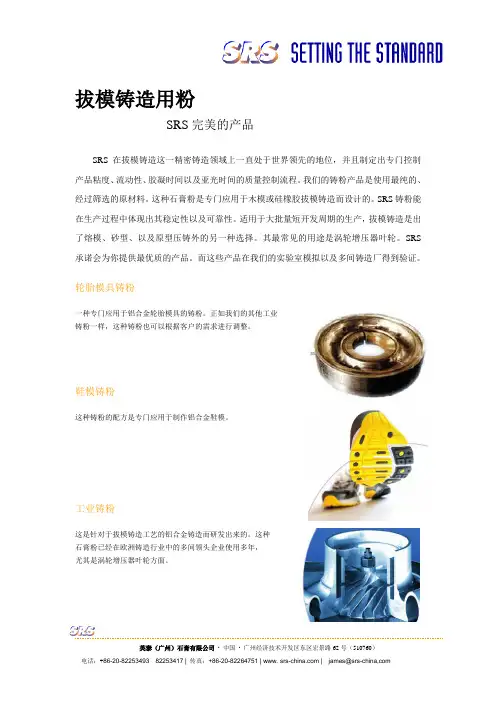

拔模铸造用粉
SRS完美的产品
SRS 在拔模铸造这一精密铸造领域上一直处于世界领先的地位，并且制定出专门控制产品粘度、流动性、胶凝时间以及亚光时间的质量控制流程。

我们的铸粉产品是使用最纯的、经过筛选的原材料。

这种石膏粉是专门应用于木模或硅橡胶拔模铸造而设计的。

SRS铸粉能在生产过程中体现出其稳定性以及可靠性。

适用于大批量短开发周期的生产，拔模铸造是出了熔模、砂型、以及原型压铸外的另一种选择。

其最常见的用途是涡轮增压器叶轮。

SRS 承诺会为你提供最优质的产品。

而这些产品在我们的实验室模拟以及多间铸造厂得到验证。

轮胎模具铸粉
一种专门应用于铝合金轮胎模具的铸粉。

正如我们的其他工业
铸粉一样，这种铸粉也可以根据客户的需求进行调整。

鞋模铸粉
这种铸粉的配方是专门应用于制作铝合金鞋模。

工业铸粉
这是针对于拔模铸造工艺的铝合金铸造而研发出来的。

这种
石膏粉已经在欧洲铸造行业中的多间领头企业使用多年，
尤其是涡轮增压器叶轮方面。

雕塑石膏实体铸型的制作工艺介绍失蜡铸造采用的铸型通常称为型壳，铸造雕塑作品铸件（尤其是大型雕塑铸件），要求型壳光滑度高，且透气性好，铸件表面要易于清理。

这里重点介绍两种适合艺术品铸造所使用的制型壳方法——一种是实体铸型法，另一种是多层型壳法。

前者是一种实心模壳，后者是空心模壳。

石膏实体铸型的制作工艺：一、石膏铸型铸造艺术品的特点(1)还原性好。

石膏在变成固体的同时要膨胀，能盈满模型的微小细部，纹饰清晰．立体感强，能将原作很好地还原。

(2)用石膏型壳铸造的艺术品，表面光洁度好。

这是由石膏本身的细腻性决定的。

(3)可铸造出精细薄件艺术品。

石膏的热导率低，冷却时间比砂型长3～6倍，可铸出壁厚0.6mm的铸件。

(4)操作方便，易于掌握。

(5)制作周期短。

(6)易于清理铸件表面，尤其对于复杂的造型，清理时不易伤及表面。

石膏铸型广泛地应用于国内外艺术品铸造中，国内已运用石膏铸型成功铸造多座六型城雕。

高达Sm以上的城市雕塑，用石膏铸型整体浇铸成型，大大缩短了制作周期，三人物形象更接近原作，降低了后期焊接和打磨的难度。

二、石膏铸型的材料纯石膏加热时体积收缩大致为1.5%～2.5%．同时导热率又低，因此烧干时容易产三裂纹，不能直接用作铸型浇注，必须加入耐火材料，以减少及补偿加热石膏的体积变化：石膏铸型的混合材料中，石膏的质量分数一般为27%N37%，通常混合用的材料有硅三粉、硅酸铝粉（砂）等。

石膏是普通的制模用石膏；其他附加材料，如砂子，可以是各种类型的砂子，河滩上的干净沙子也可以直接使用；硅石粉可以到化工商店购买。

一些国外的雕塑家尝试着将陶渣（就是将烧制过后的陶片碾碎，或者把1日的烧制过的型壳磨碎）混合在新的石膏浆中做铸型。

一般来说，石膏与砂石的比例为：一份水、一份石膏、两份硅石粉。

每次使用用的水量要非常精确，最好用一些固定的容器，标上标号，这样混合时就不会搞乱了。

三、石膏铸型的制作方法(1)在蜡型上同翻制石膏模的方法一样敷抹石膏混合浆料，使之有足够的厚度。

铜器石膏型失蜡铸造法简介中华文明的历史进程中有很多手工艺的（璀璨发明，失蜡浇铸法就是其中之一。

失蜡浇铸法最早见于商周时代的青铜器加工中，到明清则大为盛行。

其特点：精细入微、毫厘毕现，比较适合于美感要求比较高的工艺品的加工。

到了现代，由于新的现代材料不断出现和引入，目前的失蜡铸造法除始终保持古法的目的和宗旨外，在方式方法上已不完全一样。

以下就目前常用的石膏型失蜡铸造方法作简单介绍。

石膏型失蜡铸造法的基本流程：一制阴模古法的阴模由泥土作成，然后烧制成低温陶性质的阴模，称之为“陶范”，由于烧陶过程中有很多变形的可能，所以现代已不再使用陶范的方式，而改用强度较高的石膏制作阴模：制作时在整体的阳模（现代一般是玻璃钢材质）上，按易于拆分的原则，用石膏浆制作出多块合成的套模（此时特别要注意脱模剂的使用），待石膏型固化冷却后，可将阴模拆解分开，清洁阴模内表面，用水刷7-8分潮湿后背用；二制蜡型将备好的阴模拼合成整体，使之形成需铸造的工艺品的负型（即阴模），然后将调制并加温到一定温度的液态工艺品蜡液涂刷于阴模内表面，涂刷时注意每层尽量整体一次刷完整，待整体都冷却硬化固定后再涂刷下一层，逐层加厚，直到达到所需厚度。

蜡型的厚度视加工件的大小而定，4-10毫米不等。

要求厚薄均匀，附着密实。

蜡型制作完成后，清理内表面的毛刺、将阴模的边口处修理平滑。

备用；三灌内浆将刷制完成的蜡型带石膏阴模一起倒立（大形的还需在阴模外壳加以捆扎，以防灌注时内压过大使蜡模崩裂），如有多个刷蜡口则将其他的次要开口堵住，留主口朝上，将事先混合好的耐火材料用水调制成匀质的泥浆，灌注于蜡型内，要求：灌注到位、不留空泡、操作上一气呵成、避免分层现象。

静置6小时待蜡型内的耐火材料完全硬化后方可进行下阶段的操作；四修蜡模接浇道将已灌注好耐火材料内浆的模型整体正立过来，小心去掉最外面的石膏阴模（要按拼合规律逐次拆分，不可蛮干以免损伤里面的蜡型），全部阴模拆除后用小刀修除模块之间缝隙形成的蜡毛边、毛刺，清洁蜡型表面，如有损伤则用修补软蜡修补完整。

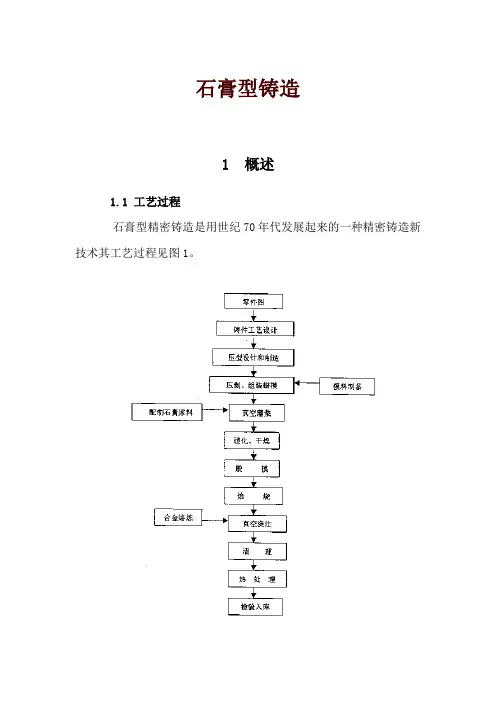

石膏型铸造1 概述1.1 工艺过程石膏型精密铸造是用世纪70年代发展起来的一种精密铸造新技术其工艺过程见图1。

图1 石膏型精密铸造工艺过程它是将熔模组装，并固定在专供灌浆用的砂箱平板上，在真空下把石膏浆料灌入，待浆料凝结后经干燥即可脱除熔模，再经烘干、焙烧成为石膏型，在真空下浇注获得铸件。

1.2 工艺特点1. 石膏浆料的流动性很好，又在真空下灌注成型，其充型性优良，复模性优异，型精确、光洁。

该工艺不像一般熔模精密铸造受到涂挂工艺的限制，可灌注大型复杂铸件用型。

2. 石膏型的热导率很低，充型时合金液流动保持时间长，适宜生产薄壁复杂件。

但铸型激冷作用差，当铸件壁厚差异大时，厚大处容易出现缩松、缩孔等缺陷。

3. 石膏型透气性极差，铸件易形成气孔、浇不足等缺陷，应注意合理设置浇注及排气系统。

1.3 应用范围石膏型精密铸造适于生产尺寸精确，表面光洁的精密铸件，特别适宜生产大型复杂薄壁铝合金铸件，也可用于锌、铜、金、银等合金铸件。

铸件最大尺寸达1000×2000mm、重量0.03～908kg，壁厚0.8～1.5mm（局部0.5mm）。

石膏型精密铸造己被广泛应用于航空、宇航、兵器、电子、船舶、仪器、计算机等行业的零件制造上。

2 石膏型精密铸件工艺设计2.1 石膏型精密铸件工艺参数选择1）造斜度同熔模铸造。

2）加工余量（表1）。

表1 石膏型精密铸件的加工余量（mm）3）收缩率熔模收缩率0.4～0.6％、石膏型脱水收缩率0～0.5％、当金属收缩率1.1～1.3％时，综合线收缩率1.5～2.0％。

2.2 浇注系统及冒口设计1. 石膏型精密铸造的浇冒系统应满足下列要求：（1）有良好的排气能力，能顺利排出型腔中气体，在顶部和易憋气处要开设出气口。

（2）要保证合金液在型腔中流动平稳，顺利充满型胶，避免出现涡流，卷气现象。

（3）合理设置冒口，保证补缩。

（4）脱模时浇注系统应先蒋先，减小熔模对石膏型的膨胀力。

（5）浇注系统在铸件凝固过程中应尽可能不阻碍铸件收缩，以防止件变形和开裂。

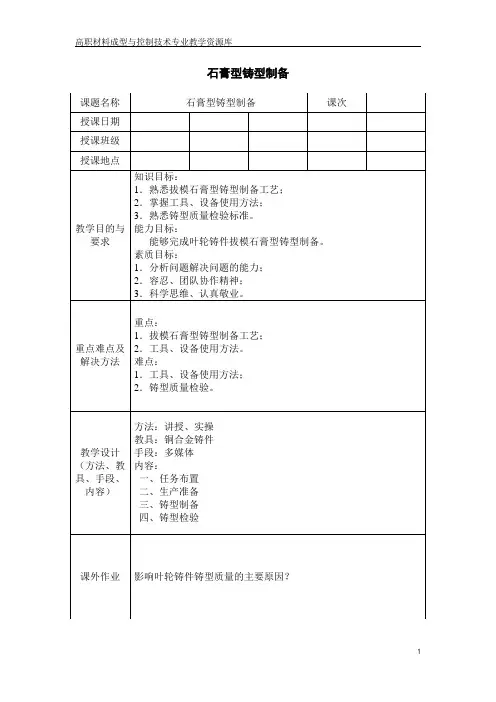

课题名称石膏型铸型制备课次授课日期授课班级授课地点教学目的与要求知识目标：1．熟悉拔模石膏型铸型制备工艺；2．掌握工具、设备使用方法；3．熟悉铸型质量检验标准。

能力目标：能够完成叶轮铸件拔模石膏型铸型制备。

素质目标：1．分析问题解决问题的能力；2．容忍、团队协作精神；3．科学思维、认真敬业。

重点难点及解决方法重点：1．拔模石膏型铸型制备工艺；2．工具、设备使用方法。

难点：1．工具、设备使用方法；2．铸型质量检验。

教学设计（方法、教具、手段、内容）方法：讲授、实操教具：铜合金铸件手段：多媒体内容：一、任务布置二、生产准备三、铸型制备四、铸型检验课外作业影响叶轮铸件铸型质量的主要原因？授课内容授课时间叶轮铸件石膏型铸型制备一、任务布置二、生产准备三、铸型制备四、铸型检验5min 35min 140min 20min授课内容备注叶轮铸件石膏型铸型制备一、任务布置根据制定的工作计划，完成叶轮铸件石膏型铸型制备。

二、生产准备1．螺旋桨式搅拌机作用：搅拌配制好的浆料。

要求：螺旋桨的使用转速为200～500r/min。

2．压缩空气喷枪作用：将模样从铸型中吹出。

要求：吹入0.2～0.5MPa的压缩空气。

3．焙烧炉作用：对石膏型铸型进行烘干、焙烧。

要求：100℃（保温3h）→l50℃（保温5h）→250℃（保温20h）三、铸型制备1．按学号顺序分成6个小组；2．要求每组完成2个铸型制备；3．按照计划方案实施操作；4．注意操作安全。

四、铸型检验。

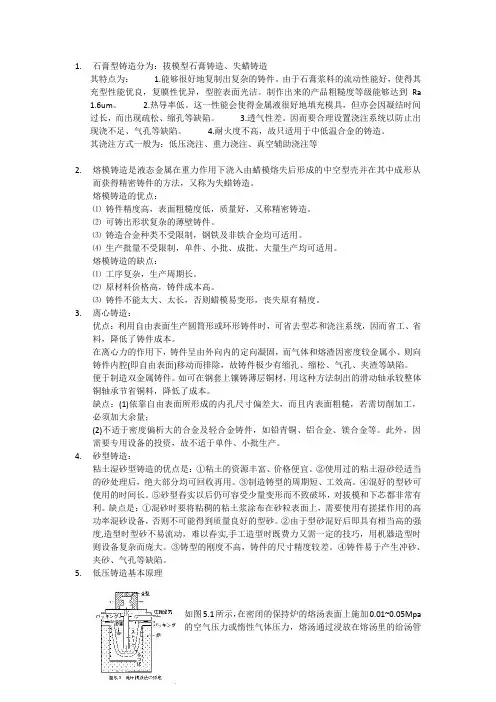

1.石膏型铸造分为：拔模型石膏铸造、失蜡铸造其特点为： 1.能够很好地复制出复杂的铸件。

由于石膏浆料的流动性能好，使得其充型性能优良，复膜性优异，型腔表面光洁。

制作出来的产品粗糙度等级能够达到Ra1.6um。

2.热导率低。

这一性能会使得金属液很好地填充模具，但亦会因凝结时间过长，而出现疏松、缩孔等缺陷。

3.透气性差。

因而要合理设置浇注系统以防止出现浇不足、气孔等缺陷。

4.耐火度不高，故只适用于中低温合金的铸造。

其浇注方式一般为：低压浇注、重力浇注、真空辅助浇注等2.熔模铸造是液态金属在重力作用下浇入由蜡模熔失后形成的中空型壳并在其中成形从而获得精密铸件的方法，又称为失蜡铸造。

熔模铸造的优点：⑴铸件精度高，表面粗糙度低，质量好，又称精密铸造。

⑵可铸出形状复杂的薄壁铸件。

⑶铸造合金种类不受限制，钢铁及非铁合金均可适用。

⑷生产批量不受限制，单件、小批、成批、大量生产均可适用。

熔模铸造的缺点：⑴工序复杂，生产周期长。

⑵原材料价格高，铸件成本高。

⑶铸件不能太大、太长，否则蜡模易变形，丧失原有精度。

3.离心铸造：优点：利用自由表面生产圆筒形或环形铸件时，可省去型芯和浇注系统，因而省工、省料，降低了铸件成本。

在离心力的作用下，铸件呈由外向内的定向凝固，而气体和熔渣因密度较金属小、则向铸件内腔(即自由表面)移动而排除，故铸件极少有缩孔、缩松、气孔、夹渣等缺陷。

便于制造双金属铸件。

如可在钢套上镶铸薄层铜材，用这种方法制出的滑动轴承较整体铜轴承节省铜料，降低了成本。

缺点：(1)依靠自由表面所形成的内孔尺寸偏差大，而且内表面粗糙，若需切削加工，必须加大余量；(2)不适于密度偏析大的合金及轻合金铸件，如铅青铜、铝合金、镁合金等。

此外，因需要专用设备的投资，故不适于单件、小批生产。

4.砂型铸造：粘土湿砂型铸造的优点是：①粘土的资源丰富、价格便宜。

②使用过的粘土湿砂经适当的砂处理后，绝大部分均可回收再用。

③制造铸型的周期短、工效高。

第七章石膏型铸造第一节石膏型铸造的工艺特点石膏型铸造采用易熔模料、硅橡胶、金属或木材等材质制成光洁精细的模样，灌以石膏浆料制成铸型，经烘干焙烧后浇注合金液最终获得光洁精密铸件。

因石膏浆料成形性及复制性很好，可浇出复杂薄壁精细的锌、铝、铜、金、银等有色合金铸件，铸件的最小壁厚可小于!""，表面粗糙度一般为!$%&!"左右，尺寸精度可达’(%()*#(%!(""+&)""；石膏型浇注后溃散性好便于清理；石膏对人体无害，不污染环境，价格较低，资源丰富。

石膏型铸造的缺点是石膏的热导率很小，铸型的透气性极低，易使铸件晶粒粗大和形成针孔，故主要用来生产整体大型复杂薄壁精密铸件和用其他方法难以铸造及有特殊要求的铸件。

第二节石膏型铸造方法的分类、工艺过程及应用一、石膏型铸造方法的分类按脱模方法不同可分为熔模石膏型铸造及模石膏型铸造两类，前者是加热熔模使其从石膏型中流出，后者是通过人力或机械方法将模样从型中拔出。

模石膏型铸造又可分为普通石膏型和发泡石膏型。

二、石膏型铸造的工艺过程三种石膏型铸造的工艺过程，见图,-.-!。

・・&/,$图!"#"$熔模石膏型铸造工艺过程图!"#"%发泡石膏型铸造工艺过程图!"#"&普通石膏型铸造工艺过程三、石膏型铸造的应用（一）熔模石膏型铸造主要用于整体复杂薄壁精密铸件，如大型电子仪器设备的框架、壳体、底座、飞机、导弹、雷达、宇航等行业用的泵体、附件壳体、机匣、叶轮、微波元件等，亦可用来铸造金银首饰，复制雕塑文物等艺术品。

（二）普通石膏型铸造主要用来生产各种模具如塑料、橡胶成形用模具，铸造模具，金属冲模等。

（三）发泡石膏型铸造用来生产叶轮类、框架类铸件和精密模具等。

・’(&%・第三节石膏及石膏型的理论基础一、石膏的名称、类型以及各种变体（一）石膏一般指二水石膏，化学式为!"#$%・&’&$。

石膏型熔模铸造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!石膏型熔模铸造工艺详解石膏型熔模铸造，也被称为失蜡铸造，是一种古老而精密的金属成型工艺，广泛应用于各种复杂形状和高精度零件的制造。
