精密铸造法(脱蜡法石膏模法和陶瓷模)

石膏型铸造1 概述1.1 工艺过程石膏型精密铸造是用世纪70年代发展起来的一种精密铸造新技术其工艺过程见图1。

图1 石膏型精密铸造工艺过程它是将熔模组装，并固定在专供灌浆用的砂箱平板上，在真空下把石膏浆料灌入，待浆料凝结后经干燥即可脱除熔模，再经烘干、焙烧成为石膏型，在真空下浇注获得铸件。

1.2 工艺特点1. 石膏浆料的流动性很好，又在真空下灌注成型，其充型性优良，复模性优异，型精确、光洁。

该工艺不像一般熔模精密铸造受到涂挂工艺的限制，可灌注大型复杂铸件用型。

2. 石膏型的热导率很低，充型时合金液流动保持时间长，适宜生产薄壁复杂件。

但铸型激冷作用差，当铸件壁厚差异大时，厚大处容易出现缩松、缩孔等缺陷。

3. 石膏型透气性极差，铸件易形成气孔、浇不足等缺陷，应注意合理设置浇注及排气系统。

1.3 应用范围石膏型精密铸造适于生产尺寸精确，表面光洁的精密铸件，特别适宜生产大型复杂薄壁铝合金铸件，也可用于锌、铜、金、银等合金铸件。

铸件最大尺寸达1000×2000mm、重量0.03～908kg，壁厚0.8～1.5mm（局部0.5mm）。

石膏型精密铸造己被广泛应用于航空、宇航、兵器、电子、船舶、仪器、计算机等行业的零件制造上。

2 石膏型精密铸件工艺设计2.1 石膏型精密铸件工艺参数选择1）造斜度同熔模铸造。

2）加工余量（表1）。

表1 石膏型精密铸件的加工余量（mm）3）收缩率熔模收缩率0.4～0.6％、石膏型脱水收缩率0～0.5％、当金属收缩率1.1～1.3％时，综合线收缩率1.5～2.0％。

2.2 浇注系统及冒口设计1. 石膏型精密铸造的浇冒系统应满足下列要求：（1）有良好的排气能力，能顺利排出型腔中气体，在顶部和易憋气处要开设出气口。

（2）要保证合金液在型腔中流动平稳，顺利充满型胶，避免出现涡流，卷气现象。

（3）合理设置冒口，保证补缩。

（4）脱模时浇注系统应先蒋先，减小熔模对石膏型的膨胀力。

（5）浇注系统在铸件凝固过程中应尽可能不阻碍铸件收缩，以防止件变形和开裂。

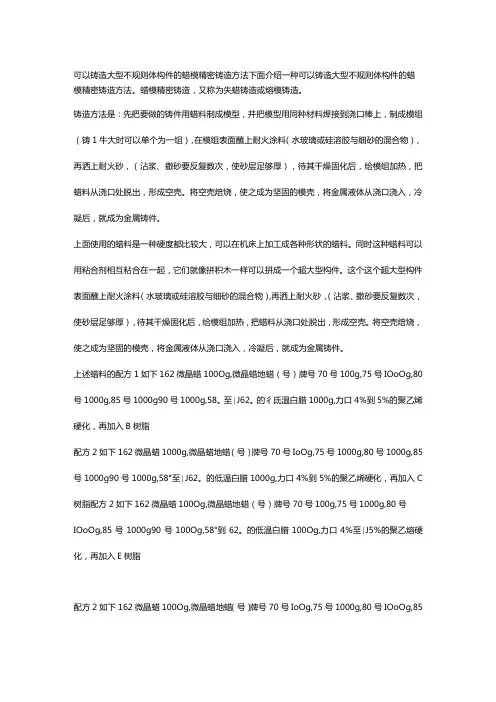

可以铸造大型不规则体构件的蜡模精密铸造方法下面介绍一种可以铸造大型不规则体构件的蜡模精密铸造方法。

蜡模精密铸造，又称为失蜡铸造或熔模铸造。

铸造方法是：先把要做的铸件用蜡料制成模型，并把模型用同种材料焊接到浇口棒上，制成模组（铸1牛大时可以单个为一组），在模组表面蘸上耐火涂料（水玻璃或硅溶胶与细砂的混合物），再洒上耐火砂，（沾浆、撒砂要反复数次，使砂层足够厚），待其干燥固化后，给模组加热，把蜡料从浇口处脱出，形成空壳。

将空壳焙烧，使之成为坚固的模壳，将金属液体从浇口浇入，冷凝后，就成为金属铸件。

上面使用的蜡料是一种硬度都比较大，可以在机床上加工成各种形状的蜡料。

同时这种蜡料可以用粘合剂相互粘合在一起，它们就像拼积木一样可以拼成一个超大型构件。

这个这个超大型构件表面蘸上耐火涂料（水玻璃或硅溶胶与细砂的混合物）,再洒上耐火砂，（沾浆、撒砂要反复数次，使砂层足够厚），待其干燥固化后，给模组加热，把蜡料从浇口处脱出，形成空壳。

将空壳焙烧，使之成为坚固的模壳，将金属液体从浇口浇入，冷凝后，就成为金属铸件。

上述蜡料的配方1如下162微晶蜡100Og,微晶蜡地蜡（号）牌号70号100g,75号IOoOg,80号1000g,85号1000g90号1000g,58。

至∣J62。

的彳氐温白腊1000g,力口4%到5%的聚乙烯硬化，再加入B树脂配方2如下162微晶蜡1000g,微晶蜡地蜡（号）牌号70号IoOg,75号1000g,80号1000g,85号1000g90号1000g,58°至∣J62。

的低温白腊1000g,力口4%到5%的聚乙烯硬化，再加入C 树脂配方2如下162微晶蜡100Og,微晶蜡地蜡（号）牌号70号100g,75号1000g,80号IOoOg,85号1000g90号100Og,58°到62。

的低温白腊100Og,力口4%至∣J5%的聚乙熔硬化，再加入E树脂配方2如下162微晶蜡100Og,微晶蜡地蜡（号）牌号70号IoOg,75号1000g,80号IOoOg,85号1000g90号1000g,58°到62。

主要有砂型铸造和特种铸造2大类。

1 普通砂型铸造，利用砂作为铸模材料，又称砂铸，翻砂，包括湿砂型、干砂型和化学硬化砂型3类，但并非所有砂均可用以铸造。

好处是成本较低，因为铸模所使用的沙可重复使用；缺点是铸模制作耗时，铸模本身不能被重复使用，须破坏后才能取得成品。

1.1 砂型（芯）铸造方法：湿型砂型、树脂自硬砂型、水玻璃砂型、干型和表干型、实型铸造、负压造型。

1.2 砂芯制造方法：是根据砂芯尺寸、形状、生产批量及具体生产条件进行选择的。

在生产中，从总体上可分为手工制芯和机器制芯。

2特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。

2.1 金属模铸造法利用熔点较原料高的金属制作铸模。

其中细分为重力铸造法、低压铸造法和高压铸造法。

受制于铸模的熔点，可被铸造的金属也有所限制。

2.2 脱蜡铸造法这方法可以为外膜铸造法和固体铸造法。

先以蜡复制所需要铸造的物件，然后浸入含陶瓷（或硅溶胶）的池中并待乾，使以蜡制的复制品覆上一层陶瓷外膜，一直重复步骤直到外膜足以支持铸造过程(约1/4寸到1/8寸)，然后熔解模中的蜡，并抽离铸模。

其后铸模需要多次加以高温，增强硬度后方可用以铸造。

此方法具有良好的准确性，更可用作高熔点金属(如钛)的铸造。

但由于陶瓷价格颇高，而且制作需要多次加热和复杂，故成本颇为昂贵。

成型工艺1.重力浇铸：砂铸，硬模铸造。

依靠金属自身重力将熔融金属液浇入型腔。

2.压力铸造：低压浇铸，高压铸造。

依靠额外增加的压力将熔融金属液瞬间压入铸造型腔。

石膏型铸造1 概述1.1 工艺过程石膏型精密铸造是用世纪70年代发展起来的一种精密铸造新技术其工艺过程见图1。

图1 石膏型精密铸造工艺过程它是将熔模组装，并固定在专供灌浆用的砂箱平板上，在真空下把石膏浆料灌入，待浆料凝结后经干燥即可脱除熔模，再经烘干、焙烧成为石膏型，在真空下浇注获得铸件。

1.2 工艺特点1. 石膏浆料的流动性很好，又在真空下灌注成型，其充型性优良，复模性优异，型精确、光洁。

该工艺不像一般熔模精密铸造受到涂挂工艺的限制，可灌注大型复杂铸件用型。

2. 石膏型的热导率很低，充型时合金液流动保持时间长，适宜生产薄壁复杂件。

但铸型激冷作用差，当铸件壁厚差异大时，厚大处容易出现缩松、缩孔等缺陷。

3. 石膏型透气性极差，铸件易形成气孔、浇不足等缺陷，应注意合理设置浇注及排气系统。

1.3 应用范围石膏型精密铸造适于生产尺寸精确，表面光洁的精密铸件，特别适宜生产大型复杂薄壁铝合金铸件，也可用于锌、铜、金、银等合金铸件。

铸件最大尺寸达1000×2000mm、重量0.03～908kg，壁厚0.8～1.5mm（局部0.5mm）。

石膏型精密铸造己被广泛应用于航空、宇航、兵器、电子、船舶、仪器、计算机等行业的零件制造上。

2 石膏型精密铸件工艺设计2.1 石膏型精密铸件工艺参数选择1）造斜度同熔模铸造。

2）加工余量（表1）。

表1 石膏型精密铸件的加工余量（mm）3）收缩率熔模收缩率0.4～0.6％、石膏型脱水收缩率0～0.5％、当金属收缩率1.1～1.3％时，综合线收缩率1.5～2.0％。

2.2 浇注系统及冒口设计1. 石膏型精密铸造的浇冒系统应满足下列要求：（1）有良好的排气能力，能顺利排出型腔中气体，在顶部和易憋气处要开设出气口。

（2）要保证合金液在型腔中流动平稳，顺利充满型胶，避免出现涡流，卷气现象。

（3）合理设置冒口，保证补缩。

（4）脱模时浇注系统应先蒋先，减小熔模对石膏型的膨胀力。

（5）浇注系统在铸件凝固过程中应尽可能不阻碍铸件收缩，以防止件变形和开裂。

铸造常用的手工造型方法铸造是一种传统的制造工艺，在现代工业生产中得到广泛应用。

铸造是指将熔化的金属或合金倒入模型中，冷却后形成所需的零件或产品的过程。

手工造型是铸造过程中最重要的环节之一，它决定了铸造品质的好坏。

本文将介绍铸造常用的手工造型方法。

一、石膏造型法石膏造型法是一种常用的手工造型方法，它的优点是操作简单，成本低廉。

具体步骤如下：1.准备模板：根据产品的尺寸和形状，制作出木质或塑料的模板。

2.制作石膏模型：将石膏粉加入水中，搅拌均匀，倒入模板中，待其凝固后取出。

3.修整模型：用刀具将多余的石膏切除，修整成所需的形状。

4.涂抹脱模剂：在模型表面涂抹一层脱模剂，以便于将铸造品从模型中取出。

5.铸造：将熔化的金属或合金倒入模型中，待其冷却后取出铸造品。

二、砂型造型法砂型造型法是一种常用的手工造型方法，它的优点是适用于各种形状的产品，且可以重复使用。

具体步骤如下：1.准备砂型：将干砂和粘结剂混合均匀，倒入模板中，压实成型。

2.制作芯子：根据产品的形状，制作出芯子，用于制造内部空腔或空洞的零件。

3.涂抹脱模剂：在砂型表面和芯子表面涂抹一层脱模剂，以便于将铸造品从模型中取出。

4.铸造：将熔化的金属或合金倒入砂型中，待其冷却后取出铸造品。

5.处理砂型：将铸造品从砂型中取出，清理砂型，以便于下一次使用。

三、蜡模造型法蜡模造型法是一种较为复杂的手工造型方法，它的优点是可以制造出高精度、高复杂度的铸造品。

具体步骤如下：1.制作蜡模：将蜡模料加热至液态，倒入模板中，冷却后取出蜡模。

2.组装蜡模：将多个蜡模组装成一个完整的零件，用于制造复杂的铸造品。

3.涂抹陶瓷涂料：在蜡模表面涂抹一层陶瓷涂料，待其干燥后再涂抹多层。

4.烧结：将涂抹好陶瓷涂料的蜡模放入高温炉中烧结，使其成为坚硬的陶瓷模。

5.铸造：将熔化的金属或合金倒入陶瓷模中，待其冷却后取出铸造品。

6.处理陶瓷模：将铸造品从陶瓷模中取出，清理陶瓷模，以便于下一次使用。

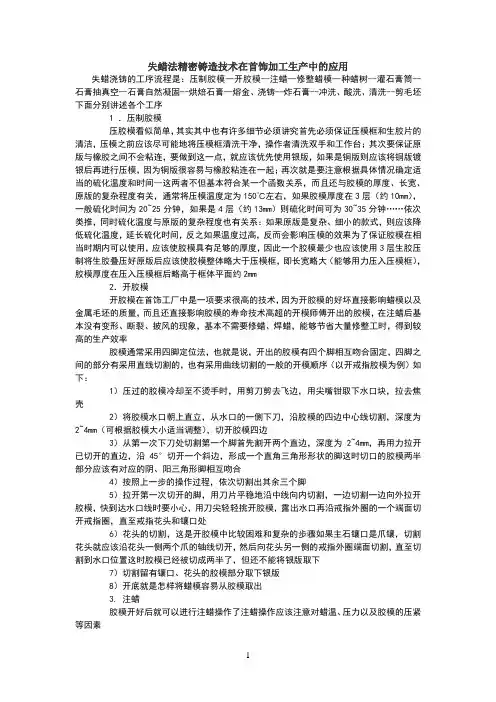

失蜡法精密铸造技术在首饰加工生产中的应用失蜡浇铸的工序流程是：压制胶模--开胶模--注蜡--修整蜡模--种蜡树--灌石膏筒--石膏抽真空--石膏自然凝固--烘焙石膏--熔金、浇铸--炸石膏--冲洗、酸洗、清洗--剪毛坯下面分别讲述各个工序1 ．压制胶模压胶模看似简单，其实其中也有许多细节必须讲究首先必须保证压模框和生胶片的清洁，压模之前应该尽可能地将压模框清洗干净，操作者清洗双手和工作台；其次要保证原版与橡胶之间不会粘连，要做到这一点，就应该优先使用银版，如果是铜版则应该将铜版镀银后再进行压模，因为铜版很容易与橡胶粘连在一起；再次就是要注意根据具体情况确定适当的硫化温度和时间--这两者不但基本符合某一个函数关系，而且还与胶模的厚度、长宽、原版的复杂程度有关，通常将压模温度定为150℃左右，如果胶模厚度在3层（约10mm），一般硫化时间为20~25分钟，如果是4层（约13mm）则硫化时间可为30~35分钟……依次类推，同时硫化温度与原版的复杂程度也有关系：如果原版是复杂、细小的款式，则应该降低硫化温度，延长硫化时间，反之如果温度过高，反而会影响压模的效果为了保证胶模在相当时期内可以使用，应该使胶模具有足够的厚度，因此一个胶模最少也应该使用3层生胶压制将生胶叠压好原版后应该使胶模整体略大于压模框，即长宽略大（能够用力压入压模框），胶模厚度在压入压模框后略高于框体平面约2mm2．开胶模开胶模在首饰工厂中是一项要求很高的技术，因为开胶模的好坏直接影响蜡模以及金属毛坯的质量，而且还直接影响胶模的寿命技术高超的开模师傅开出的胶模，在注蜡后基本没有变形、断裂、披风的现象，基本不需要修蜡、焊蜡，能够节省大量修整工时，得到较高的生产效率胶模通常采用四脚定位法，也就是说，开出的胶模有四个脚相互吻合固定，四脚之间的部分有采用直线切割的，也有采用曲线切割的一般的开模顺序（以开戒指胶模为例）如下：1）压过的胶模冷却至不烫手时，用剪刀剪去飞边，用尖嘴钳取下水口块，拉去焦壳2）将胶模水口朝上直立，从水口的一侧下刀，沿胶模的四边中心线切割，深度为2~4mm（可根据胶模大小适当调整），切开胶模四边3）从第一次下刀处切割第一个脚首先割开两个直边，深度为2~4mm，再用力拉开已切开的直边，沿45°切开一个斜边，形成一个直角三角形形状的脚这时切口的胶模两半部分应该有对应的阴、阳三角形脚相互吻合4）按照上一步的操作过程，依次切割出其余三个脚5）拉开第一次切开的脚，用刀片平稳地沿中线向内切割，一边切割一边向外拉开胶模，快到达水口线时要小心，用刀尖轻轻挑开胶模，露出水口再沿戒指外圈的一个端面切开戒指圈，直至戒指花头和镶口处6）花头的切割，这是开胶模中比较困难和复杂的步骤如果主石镶口是爪镶，切割花头就应该沿花头一侧两个爪的轴线切开，然后向花头另一侧的戒指外圈端面切割，直至切割到水口位置这时胶模已经被切成两半了，但还不能将银版取下7）切割留有镶口、花头的胶模部分取下银版8）开底就是怎样将蜡模容易从胶模取出3. 注蜡胶模开好后就可以进行注蜡操作了注蜡操作应该注意对蜡温、压力以及胶模的压紧等因素注蜡机中的加热器和感温器能够使蜡液达到并保持一定的温度通常注蜡机中蜡的温度应该保持在70~75℃之间，这样的温度能够保证蜡液的流动性如果温度过低，蜡液不易注满蜡模，造成蜡模的残缺；反之蜡液温度过高，又会导致蜡液从胶模缝隙处溢出或从注蜡口溢出，容易形成飞边或烫伤手指注蜡机蜡筒内的压力是由外接气泵提供的，一般应该保持在0.5~0.7at(或kgf/cm2)即0.051~0.071Bar之间，也可以根据蜡模的体积和复杂程度进行适当的调整4. 修整蜡模一般而言，注蜡后取出的蜡模都会或多或少地存在一些问题，如飞边、多重边、断爪、肉眼可见的砂眼、部分或整体结构变形、小孔不通、花头线条不清晰、花头搭边等等这些问题都会制约铸件的质量5 . 种蜡树蜡模经过修整后，需要种蜡树，才能进行进一步的操作种蜡树的基本要求是，蜡模要排列有序，关键是蜡模之间不能接触，既能够保持一定的间隙，又能够尽量多地将蜡模焊在蜡树上，也就是说，一棵蜡树上要尽量"种"上最多数量的蜡模，已满足批量生产的需要6. 灌石膏、抽真空将蜡树连底盘一起套上不锈钢筒（钢铃），在钢铃外面上包裹单面胶纸（胶纸最后应该高出钢铃上沿2cm左右）备用选择优质铸粉（以金信3G牌为例）1）拌石膏浆：按38%--40%的水粉比，将粉倒入称好的水中，搅拌2-3分钟；即可进行第一次抽真空（1~2分钟）2）注石膏：抽真空后将石膏浆沿钢铃的内壁缓缓注入，切忌将石膏浆直接倒在蜡树上，直至石膏浆没过蜡树约1cm，立即进行第二次抽真空抽真空3--4分钟完毕，自然放置1--2小时进行以保证石膏的凝固7 .烘焙石膏石膏模的烘焙是保证浇铸正常进行的最重要工序一般而言，18K金的铸模烘焙时间为6~12小时，铂金的铸模烘焙时间为12~20小时烘焙的作用主要有：脱蜡、干燥和浇铸保温以18K金的烘焙为例，脱蜡温度为0~350℃，保温时间2小时；干燥温度为350~700℃，保温时间2~3小时；浇铸保温温度为550~650℃，保温时间1~2小时一般的烘焙过程是：首先将电阻炉预热到起始温度，将石膏模水口向下放入炉中，以便使蜡液流出蒸发；在起始温区恒温1小时后，再以1~2小时的间隔逐步升/降温和恒温注意升温（或降温）速度应该保持在100~200℃/小时，否则升温过快容易形成石膏模的裂纹，严重的可能造成石膏模损坏或报废，升温过慢又容易造成遗蜡或石膏模干燥不彻底，影响铸件的质量石膏模的烘焙时间主要取决于金树的大小和复杂程度，可以根据具体情况进行调整以上操作如有操作不善，将会导致铸件有缺憾主要有以下常见现象：1．铸件表面有针刺或珠仔原因及解决措施：1）浆液太稠，应调整适当水粉比2）浆体内有残余气泡，应充分抽尽3）抽真空时间过长2．铸件表面粗糙.变色原因及解决措施：1）蜡型粗糙，选用优质蜡型材料2）失蜡温度过高.过程过急，失蜡温度不宜超过150℃3）石膏模型烧成温度过高，最终烧成温度不宜超过780℃4）浇注金属温度过高，降低金属液温度3．铸造不完全或有沙眼和穿洞原因及解决措施：1）金属液温度过低，保持铸造温度适宜2）铸模烧成不完全，按建议升温曲线烧成3）选用的金属材质不够好4．铸件表面有裂缝或飞边，原因及解决措施：1）浆液太稀，按建议水粉比2）铸造压力太高，降低到合理压力。

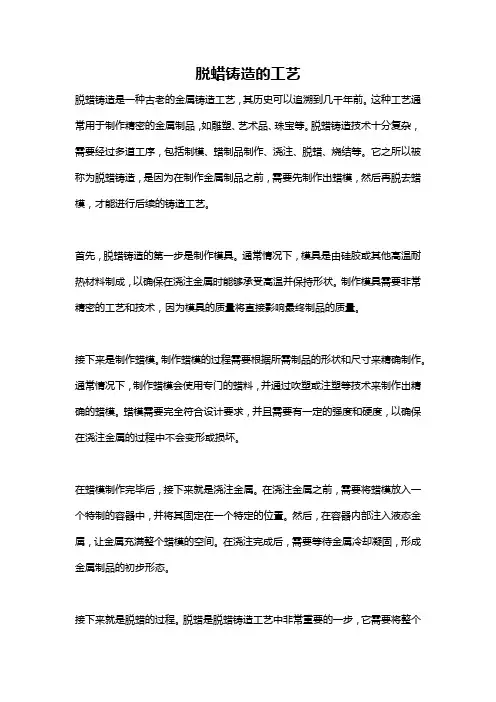

脱蜡铸造的工艺脱蜡铸造是一种古老的金属铸造工艺，其历史可以追溯到几千年前。

这种工艺通常用于制作精密的金属制品，如雕塑、艺术品、珠宝等。

脱蜡铸造技术十分复杂，需要经过多道工序，包括制模、蜡制品制作、浇注、脱蜡、烧结等。

它之所以被称为脱蜡铸造，是因为在制作金属制品之前，需要先制作出蜡模，然后再脱去蜡模，才能进行后续的铸造工艺。

首先，脱蜡铸造的第一步是制作模具。

通常情况下，模具是由硅胶或其他高温耐热材料制成，以确保在浇注金属时能够承受高温并保持形状。

制作模具需要非常精密的工艺和技术，因为模具的质量将直接影响最终制品的质量。

接下来是制作蜡模。

制作蜡模的过程需要根据所需制品的形状和尺寸来精确制作。

通常情况下，制作蜡模会使用专门的蜡料，并通过吹塑或注塑等技术来制作出精确的蜡模。

蜡模需要完全符合设计要求，并且需要有一定的强度和硬度，以确保在浇注金属的过程中不会变形或损坏。

在蜡模制作完毕后，接下来就是浇注金属。

在浇注金属之前，需要将蜡模放入一个特制的容器中，并将其固定在一个特定的位置。

然后，在容器内部注入液态金属，让金属充满整个蜡模的空间。

在浇注完成后，需要等待金属冷却凝固，形成金属制品的初步形态。

接下来就是脱蜡的过程。

脱蜡是脱蜡铸造工艺中非常重要的一步，它需要将整个容器置于高温烤箱中，让蜡模在高温下融化并流出，从而留下金属成品的外形。

这个过程需要非常精准的控制温度和时间，以确保蜡模可以完全融化，并且不会对金属制品产生任何损坏或变形。

最后，经过脱蜡处理的金属制品需要进行烧结和精加工。

烧结是将金属制品放入高温烤炉中，以确保金属的组织结构得到进一步的改善，同时也可以去除其中残留的蜡渣和其他杂质。

经过烧结后，金属制品就可以进行最后的打磨、抛光等表面处理工艺，以达到所需的表面光滑度和光泽度。

脱蜡铸造工艺的优点在于可以制作出精密复杂的金属制品，而且成品的精度和表面光洁度都非常高。

同时，脱蜡铸造还可以制作出一些其他工艺难以实现的形状和结构，因此在航空航天、汽车、医疗器械等领域都有广泛的应用。

铸造首饰要用石膏铸造的原因找到了！失蜡法是首饰行业运用最普遍的一种铸造办法，它的创造无疑大大提升了铸件的精密水平，相较于早一步呈现的陶范法，它不会在金属铸件上产生批缝。

很多精细的镶口和活灵活现的外型都能够经过雕蜡铸造完成。

另外它有较强的操作优势，省略了雕制泥模和翻制烧造陶范的环节。

同时为创作更多肌理效果提供了可能，比方复制自然界里的相似指纹、树叶、流水等等很多肌理。

铸造不但能精确和细腻地塑造形体，还为批量复制带来了可能性，给这个世界带来了缤纷的艺术。

首饰铸造的原理是制造出一个型腔，把加热到凝结的金属注入腔体中，待温度降落后凝固成形。

常规失蜡法铸造有以下几个重要步骤：雕蜡起版、熔接水口、浇冒制造、注浆、真空处置、焙烧失蜡、浇铸、炸水、去除水口。

雕蜡起版是工匠外型涵养的重要表现，在工作室实践操作中，手工雕琢蜡膜、数控铣床雕琢、3D喷蜡机喷塑是如今主要的方式。

量产时主要用的是胶膜压注。

设计蜡膜外型时应料想到失蜡后型腔的受力要素。

浇冒构造的外形酷似一棵树，因而浇冒制造通常被称为种蜡树。

有一个生动的比喻，树根部是冒口，树干部是主浇道，像树枝一样的水口是次浇道，铸件就像这棵树上的果实。

这个看似简单的步骤，但实则操作者对金属液体活动有充沛的认识并且严谨操作后，符合活动规律的蜡树会明显更精密。

同时要思索蜡树边缘和型腔外金属体的关系，间隔太大会浪费，间隔太小型腔容易开裂。

注浆前先配制石膏浆液，留意水和石膏的比例，迟缓注入放置蜡膜的钢盅内，直到倒满为止。

真空处置详细是用抽真空震动机把注浆过程中产生的气泡肃清掉，能够有效地减少铸件上的砂眼。

焙烧失蜡是将铸浆硬化后的钢盅放置在焙烧炉里加热，使型腔中的蜡膜融化流出，在型腔中构成一个负形，为下一步浇铸金属液做好准备。

焙烧的目的主要有两个：一是加强型壳强度;二是使型壳温度与熔金的温度接近，浇铸时不会由于金属降温过快形成砂眼和缺蚀，浇铸前将熔金的温度把握好，温度不够会使金属凝结不平均，影响铸造效果。

石膏模法精密铸造工艺流程第1步：概念与设计概念与设计设计师将自己的构思手绘出草图，然后使用制图软件将草图以精确的尺寸进行电脑绘制，完成最初的设计图纸。

第2步：工匠雕刻蜡工匠雕刻蜡工匠参照设计图纸手工雕刻出蜡版，再利用失蜡浇铸的方法倒出银版，而蜡版的批量制作则需用银版压制橡胶模。

这是失蜡铸造制作工艺中要求最高的工序，所制银版必须光洁无痕，各部分结构合理，镶嵌宝石的位置尺寸准确无误。

第3步：胶模注蜡胶模注蜡橡胶模开好后进行注蜡操作。

注蜡机中的蜡应保持在70-75度之间，将蜡液注入胶膜，冷却后取出蜡模，依次重复，得到多件蜡模。

第4步：完成蜡型完成蜡型准备好此次批量制作时所需的所有蜡版。

第5步：种蜡树种蜡树将每个蜡环单独手工焊接到一根蜡棒上，最终得到一棵形状酷似大树的蜡树，准备进行浇铸。

第6步：称蜡树称蜡树种蜡树前先对橡胶底盘进行称重，种完蜡树再一次称重，两次称重的结果相减可以得出蜡树的重量，将蜡树的重量根据铜的密度比例进行换算，得出进行浇铸的金属量。

第7步：灌石膏灌石膏将种好的蜡树连底盘一起套上不锈钢筒，并将相应重量的石膏浆沿钢筒内壁缓缓注入，没过蜡树，抽真空后自然防止6-12小时，使石膏凝固。

第8步：烘焙石膏烘焙石膏将石膏模进行烘焙，作用是脱蜡，干燥和浇铸保温。

第9步：取出石膏模取出石膏模取出烘焙好的石膏模，并同时准备好需要浇铸的金属溶液。

第10步：浇注金属液体浇注金属液体将已经熔化配好的铜水，从水口注入。

第11步：离心工艺浇铸离心工艺浇铸使用真空感应离心浇铸机浇铸。

第12步：石膏模炸洗及清洗石膏模炸洗及清洗铸造后的石膏模处于高温状态，从浇铸机取出后自然放置10-30分钟，再放入冷水中进行炸洗。

石膏由于收缩作用炸裂后，取出金树，用钢刷刷去大块的石膏，放入30%的氢氟酸中浸泡10分钟，夹出后冲洗，除去剩余石膏，直到金树表面干净。

第13步：剪切铸件剪切铸件将金树上的铸件沿水口底部剪下晾干。

第14步：滚筒抛光工艺滚筒抛光工艺用不锈钢磨料和活性有机合成溶液放入滚筒，随旋转摩擦使表面平整光亮。

深圳市御嘉鑫五金制品有限公司精密铸造工艺简介精密铸造是相对于传统的铸造工艺而言的一种特种铸造方法。

它能获得相对准确地形状和较高的铸造精度。

较普遍的工艺流程是：首先根据产品要求设计制作（可留余量非常小或者不留余量）的模具，用浇铸的方法铸蜡，获得原始的蜡模；在蜡模上重复涂料与撒砂工序，硬化型壳及干燥；再将内部的蜡模溶化掉，是为脱蜡，获得型腔；焙烧型壳以获得足够的强度与透气性能；浇注所需要的金属材料；脱壳后清沙、切割、打磨浇口从而获得高精度的成品，后处理包括喷砂、抛丸、修正、酸洗。

可参照如下流程图片：压蜡制壳脱蜡焙烧模壳浇铸震壳清砂切割打磨检验包装同其它铸造方式和零件成形方式相比，精密铸造有以下特点：1、铸件尺寸精度高，可达到4～6级20mm正负0.13mm、100mm正负0.30mm、200mm正负0.43mm，而小件尺寸精度不易达到正负0.10mm以内。

角度公差为0.5-正负2.0度，铸件最薄壁厚度可做到0.5mm；表面粗糙度小，约Rmax-12S，可以大大减少铸件的加工余量，并可实现无余量铸造。

2、产品铸造材料不受限制，不锈钢、不锈铁、合金钢及碳钢等可按需调配材料成份，以达到工程技术（防锈、硬度、表面、机械性能等）所需。

3、精铸可以铸造形状复杂，其它加工方式无法成形的产品。

4、精铸生产灵活性高、适应性强。

精铸既可以适用于大批量生产，也适用于小批量生产，并可以重复多批次生产。

2.尺寸公差（1）厚度（mm）(2)长度(3)平面度真直度*角度公差：±0.5°to ±2°不变的角度±0.5°，容易变形的角度±2°*圆度误差圆度误差定义为旋转360度的最大跳动量或半径差，即直径最大值与最小值差额的一半。

精密铸造流程
精密铸造是一种高精度、高质量、高效率的铸造工艺，广泛应用于航空航天、汽车、医疗器械等领域。

下面将介绍精密铸造的流程及其关键步骤。

首先，精密铸造的流程包括模具设计、熔炼、注射、凝固、脱模和后处理等步骤。

模具设计是整个流程的第一步，它直接影响着最终产品的质量和精度。

模具设计需要考虑到产品的结构特点、材料特性以及生产工艺要求，确保模具能够满足产品的精密要求。

其次，熔炼是精密铸造的关键步骤之一。

在熔炼过程中，需要选择合适的合金材料，并通过精确的配比和熔炼工艺，确保合金的成分和温度达到要求。

熔炼的质量直接影响着产品的成型质量和性能。

接下来是注射和凝固阶段。

在注射过程中，需要将熔融金属注入到模具中，保证金属充分填充模腔，并避免气孔和缺陷的产生。

凝固阶段需要控制好金属的凝固速度和温度分布，以确保产品的内部结构和性能达到要求。

脱模是精密铸造的关键环节之一。

在脱模过程中，需要采用合适的脱模剂和工艺，确保产品能够顺利脱离模具，并且不会出现变形和损坏。

脱模的质量直接影响着产品的表面光洁度和精度。

最后是后处理阶段。

在后处理过程中，需要对产品进行修磨、去毛刺、清洗、热处理等工艺，以确保产品的表面质量和尺寸精度达到要求。

总的来说，精密铸造流程是一个复杂的系统工程，需要各个环节紧密配合，确保产品的质量和精度。

只有严格控制每个环节，才能生产出高质量的精密铸造产品。

希望本文介绍的精密铸造流程对您有所帮助。

蜡模精密铸造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!蜡模精密铸造工艺的详尽解析蜡模精密铸造，又被称为失蜡铸造，是一种古老而精确的金属成型工艺，广泛应用于航空航天、汽车工业、医疗器械等领域。

失蜡铸造法很适合个人低成本制作首饰，但怎么制作石膏模你知道吗失蜡铸造首饰很适合个人低成本制作，但是对于首饰翻模，石膏模制作，后期铸造的技术很多朋友就未必很了解了吧，今天我们就来说一说，我拿一个镀金梅花戒指起版做模具，我做的是硅胶模，橡胶模需要高温硫化，需要买压模机，一个压模机就得1000多块，个人做的话还是做硅胶模最划算用真空泵就行了。

抽完真空放8个小时凝固好以后就是这样的半透明胶块然后切胶模用手术刀一点一点的把胶模从中间切开，不要平着切要切出锯齿状这样两片模具在合拢的时候位置不会有偏差，然后就是注蜡了，我资金有限没钱买注蜡机我是自己做的注蜡设备。

没办法没钱就得自己DIY同时还做了许多其他款式的蜡模刚注好的蜡模会有一些批锋飞边，拿刀修一下就行了，给蜡模装上橡胶底座装上外铁壳，铁壳和橡胶底都是买的成品，有用弹力球DIY的我觉得还是成品好用一些然后就是灌石膏灰浆，石膏不是普通的抹墙的那种石膏粉，必须用专业的首饰铸造石膏粉，普通的石膏粉不耐高温一烧就裂了凝固以后放置12个小时就可以进炉焙烧了，我用的是电阻炉，脱蜡焙烧一起完成，焙烧三个小时温度烧到750度操作一定要小心模具烧好以后随炉冷却就可以浇铸了，着急用的话把温度降一些可以直接用。

取一个模具称好银料放到模具的坑洼里放上硼砂大火烧银子烧熔以后用油泥把熔化的银子压到模具里，我是用自己做的手摇离心机。

等几分钟模具的银子凝固以后扔到水里面冷榨。

模具里的石膏就会自己碎掉就能把做好的戒指拿出来了。

刚做好的戒指还链接着水口把水口剪掉打磨平整，接着就是抛光了，抛光完以后一个闪亮的银戒指就完工了翻模前后两个戒指对比一下，是不是一模一样呢。
