上海大众新帕萨特轿车_39_驱动系统 CAN 总线联网,便捷系统和信息娱乐系统

上汽大众新帕萨特作者：陈熙来源：《汽车与运动》2021年第10期我不油腻，我还年轻，这是很多30而立的85后，在向他人做自我介绍时的托词。

83年开始组装，85年上市的PASSAT 82桑塔纳成了不少人心中最经典的回忆。

如今，B8末期的2022款帕萨特（以下简称新帕萨特）试图通过双前脸的年度改款，来改变人们对它固有的商务车形象，本篇文章就带您好好看看，这台星空版的新帕萨特究竟新在哪！2022款的帕萨特纯燃油版，全系共10款车型，指导价为17.99-25.09万元。

只有330TSI （2.0T低功率）的三款车型配备了星空中网或普通的横条式中网的双前脸设计。

280TSI（1.4T）和380TSI（2.0T高功率）的车型都是统一的横条式中网。

我们今天拿到的试驾车为330TSI星空尊贵版，指导价为23.19万元的2.0T低功率顶配。

相信330TSI也将会是2022款帕萨特最走量的配置。

星空式中网的上身，改变了帕萨特一如既往的低调商务印象。

黑色铺底的进气格栅与前大灯融合在了一起，通过点阵式的镀铬条覆盖，营造出星空的视觉效果。

下格栅也进行了贯穿式设计，拉伸了视觉宽度的同时，也让整个车头看起来更具攻击性。

从ID.4X开始，上汽大众再进行小改款或是换代的车型，就全部采用了贯穿式的前大灯组。

快看这一字型LED灯代，有没有感觉特别帅？全系标配的全LED大灯的轮廓十分犀利，而矩阵式LED前大灯组从星空豪华版/豪华版及以上车型进行配备，这项配置对于对向来车相当友好。

自适应远近光、大灯随动转向，以及前大灯雨雾模式也是捆绑赠送的。

夜间行车再也不慌了。

双腰线的设计让新帕萨特的车侧充满了力量感。

4948x1836x1469mm的车身尺寸，只有车长相比2021款增加了15mm。

车宽、车高，包括2871mm的轴距都没有任何变化。

18英寸双色双五辐轮圈设计风格依日很大众，尺寸为235/45R18的轮胎来自固特异御乘系列，主打静音和舒适。

KBA3GB00218NEV06.20193GB00205119帕萨特插电式混合动力版使用维护说明书帕萨特插电式混合动力版本说明书适用于下列表中各种型号的上汽大众帕萨特插电式混合动力版轿车。

用户在使用本公司产品以前，必须认真研读产品使用维护说明书，任何不当的使用、保养和修理都可能导致车辆的损坏及影响质量担保服务。

因此，在使用产品前请认真阅读本使用说明书，并对照表中的型号确认您的车型。

名称型号内燃机变速箱上汽大众帕萨特插电式混合动力版轿车SVW7141BPV DJZ六挡自动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。

本公司将持续对各种车型进行改进，各车型在外形、配置、功能和结构设计等方面也可能随时会发生变化，故本公司有权在法律法规允许的范围内对本说明书有关版本进行更改、补充，若用户对此有疑义请及时拨打上汽大众客户服务热线400-820-1111予以咨询。

未经本公司书面同意，不得复制、翻译或摘录本使用维护说明书。

上汽大众汽车有限公司依法保留对本说明书有关版本进行更改、补充等的一切权利。

中国印刷。

上汽大众汽车有限公司公司地址：中国上海安亭于田路公司电话：021-********邮政编码：201805企业标准号：Q/JQAB 261-2018致尊敬的用户尊敬的用户：感谢您对上汽大众的信任与厚爱！在您选择了上汽大众产品的同时，您已启动了全新的汽车生活之旅。

目前，上汽大众旗下已拥有1000余家大众品牌特许经销商/特约维修站，截至2018年末，已有100余家特许经销商/特约维修站将竭诚为您提供新能源车的售后服务，并且源源不断地有新的经销商伙伴加入到这个队伍中。

衷心希望您的每一天行车生活，都因有上汽大众的同行而更精彩！如果您对车辆使用有任何疑问，上汽大众经销商随时随地为您提供帮助，我们的上汽大众客户服务中心全国统一寻呼400-820-1111也将是您的坚强后盾。

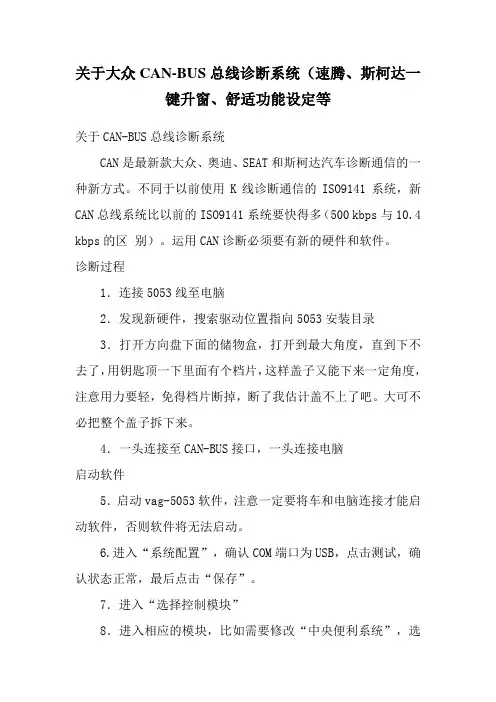

关于大众CAN-BUS总线诊断系统（速腾、斯柯达一键升窗、舒适功能设定等关于CAN-BUS总线诊断系统CAN是最新款大众、奥迪、SEAT和斯柯达汽车诊断通信的一种新方式。

不同于以前使用K线诊断通信的ISO9141系统，新CAN总线系统比以前的ISO9141系统要快得多（500 kbps与10.4 kbps的区别）。

运用CAN诊断必须要有新的硬件和软件。

诊断过程1．连接5053线至电脑2．发现新硬件，搜索驱动位置指向5053安装目录3．打开方向盘下面的储物盒，打开到最大角度，直到下不去了，用钥匙顶一下里面有个档片，这样盖子又能下来一定角度，注意用力要轻，免得档片断掉，断了我估计盖不上了吧。

大可不必把整个盖子拆下来。

4．一头连接至CAN-BUS接口，一头连接电脑启动软件5．启动vag-5053软件，注意一定要将车和电脑连接才能启动软件，否则软件将无法启动。

6.进入“系统配置”，确认COM端口为USB，点击测试，确认状态正常，最后点击“保存”。

7．进入“选择控制模块”8．进入相应的模块，比如需要修改“中央便利系统”，选择“46”，再选择“07重新编码”，点击“长编码帮助”。

提醒：操作前：请把原编码记下来，以后有问题可以改回来。

9．选择要打开的功能吧。

建议一次改一个，一个个功能试。

10．选择完毕，点击Transfer Coding，最后点击“确定”保存新的编码。

编辑本段新的功能速腾可以通过5053线调出的一些功能。

一键升窗先来解释一下“一键升窗”，原车在锁车后要一直按住摇控器锁键不能松手，没关的玻璃才会升到顶,按到中途松开遥控器玻璃窗就会停下来.现在更改编码后只要按一下键摇控的关门键玻璃窗就可以直接关上了。

注：可一键关闭所有的车窗，包括天窗。

1、舒适系统零件号为1K0 959 433 AM准备一条数据线，连上电脑，用5053软件进入到46，点击07单元，只要将原来的编码:19D8 02（08） 7F2D 8405 484F 01E0 11A0 改成 19D8 02（48） 7F2D 8405 484F 01E0 11A0，拔掉钥匙，打开车窗，然后锁车，按住锁车键不放，直到玻璃启动，放开锁车键，车窗玻璃仍然上升。

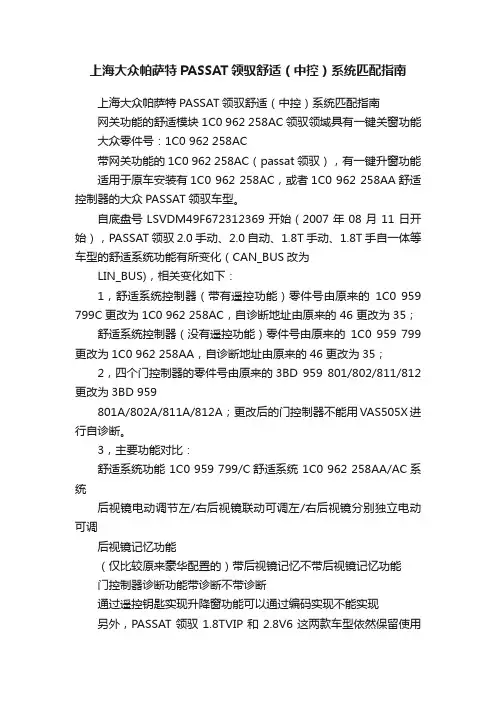

上海大众帕萨特PASSAT领驭舒适（中控）系统匹配指南上海大众帕萨特PASSAT领驭舒适（中控）系统匹配指南网关功能的舒适模块1C0 962 258AC领驭领域具有一键关窗功能大众零件号：1C0 962 258AC带网关功能的1C0 962 258AC（passat领驭），有一键升窗功能适用于原车安装有1C0 962 258AC，或者1C0 962 258AA舒适控制器的大众PASSAT领驭车型。

自底盘号LSVDM49F672312369开始（2007年08月11日开始），PASSAT领驭2.0手动、2.0自动、1.8T手动、1.8T手自一体等车型的舒适系统功能有所变化（CAN_BUS改为LIN_BUS)，相关变化如下：1，舒适系统控制器（带有遥控功能）零件号由原来的1C0 959 799C更改为1C0 962 258AC，自诊断地址由原来的 46 更改为35；舒适系统控制器（没有遥控功能）零件号由原来的1C0 959 799更改为1C0 962 258AA，自诊断地址由原来的46更改为35；2，四个门控制器的零件号由原来的3BD 959 801/802/811/812更改为3BD 959801A/802A/811A/812A；更改后的门控制器不能用VAS505X进行自诊断。

3，主要功能对比：舒适系统功能 1C0 959 799/C舒适系统 1C0 962 258AA/AC系统后视镜电动调节左/右后视镜联动可调左/右后视镜分别独立电动可调后视镜记忆功能（仅比较原来豪华配置的）带后视镜记忆不带后视镜记忆功能门控制器诊断功能带诊断不带诊断通过遥控钥匙实现升降窗功能可以通过编码实现不能实现另外，PASSAT领驭1.8TVIP和2.8V6这两款车型依然保留使用的是1C0 959 799C舒适系统。

从上面的舒适系统功能中我们可以看到，安装了1C0 962 258AC 模块的车型，由于原来由KOSTAL供货的四个车门模块（CAN_BUS系统节点）已经更换成了由BROSE供货（独立的LIN_BUS系统），而该LIN_BUS子系统与HELLA的1C0 962 258AC之间没有接口，因此无法实现遥控升降窗的功能。

内容编号1、基本电路图（上海帕萨特GLI、GSI轿车）蓄电池、点火开关、发电机起动机、X触点继电器…………………….………….1／1电子防盗器、防盗器报警灯、自诊断接口、发电机冲电指示灯…………………..1／2仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等…………………………..1／3仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等…..1／4仪表板温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等……………………………………..1／5 手制动开关、清洗液位传感器、制动磨损信号开关等………………………………1／6 转向开关、大灯变光开关、停车灯开关、左前灯……………………………………1／7 带转向继电器的警告灯开关、右前灯…………………………………………………1／8 制动灯开关、制动灯、尾灯……………………………………………………………1／9 收放机、点烟器、仪表板通风照明……………………………………………………1／10 开关和仪表灯光控制、大灯调节、大灯调节马达……………………………………1／11 灯光开关、雾灯开关、杂物箱灯、牌照灯……………………………………………1／12 前后雾灯、倒车灯………………………………………………………………………1／13 双音喇叭及继电器………………………………………………………………………1／14 新鲜空气鼓风电机开关、鼓风机和空气循环开关、新鲜空气／循环叶板定位马达1／15 后风窗加热开关、后风窗加热器………………………………………………………1／16 雨刮器继电器、雨刮器开关、前风档玻璃清洗马达…………………………………1／17 2、ANQ发动机电路图（上海帕萨特GLI、GSI轿车）蓄电池、起动机、发电机……………………………………………………………….2／1 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）………………………………………………………………………….2／2 发动机控制单元、节气门控制部件、暴震传感器1和进气温度传感器…………….2／3 发动机控制单元、曲轴位置传感器（发动机转速传感器）和暴震传感器2………..2／4 发动机控制单元、空气质量计、燃油泵继位器和喷嘴……………………………….2／5 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管控制阀和凸轮轴调节阀（可变进气门相位）……………………………………………………………..2／6 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞…………………..2／7 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液开关和机油状态传感器………………………………………………………………………………..2／8 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表…………..2／9内容编号3、ABS防抱死制动系统电路图（上海帕萨特GLI、GSI轿车）ABS控制单元、车轮转速传感器………………………………………………………..3／1 ABS控制单元、ABS液压泵、电磁阀等………………………………………………..3／2 ABS控制单元、ABS报警灯……………………………………………………………..3／3 4、安全气囊系统电路图（上海帕萨特GLI、GSI轿车）安全气囊控制单元………………………………………………………………………….4／1安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯…….4／2 5、舒适电子系统电路图（上海帕萨特GLI、GSI轿车）驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关………………………..5／1 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”报警灯………………………..5／2 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器………………..5／3 左后车门控制单元、闭锁单元及左后电动摇窗机………………………………………..5／4 右前车门控制单元、闭锁单元及右前门灯………………………………………………..5／5 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器………………………..5／6 右后车门控制单元、闭锁单元、左后电动摇窗机及右后门灯…………………………..5／7 前车内顶车灯、阅读灯及遮阳板和化妆镜照明灯………………………………………..5／8 舒适电子中央控制单元、行李箱照明灯…………………………………………………..5／9 舒适电子中央控制单元、行李箱盖闭锁装置……………………………………………..5／10 舒适电子中央控制单元、加油箱摇控开启开关…………………………………………..5／11 舒适电子中央控制单元、中央闭锁系统（摇控）天线…………………………………..5／12 6、收放机电路图（上海帕萨特GLI、GSI轿车）收放机、天线…………………………………………………………………………………6／1 收放机、前扬声器……………………………………………………………………………6／2 收放机、后扬声器……………………………………………………………………………6／3 收放机、CD机……….…………………………………….…………………………………6／4 7、空调系统电路图（上海帕萨特GLI轿车）新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀…………………………..7／1 空调控制单元、空调电磁离合器和环境温度传感器…………………………………………7／2 锁止二级管、风扇继电器……………………………………………………………………..7／3 空调压力开关、风扇热敏开关、风扇继电器和风扇………………………………………..7／4内容编号8、自动空调电路图（上海帕萨特GSI轿车）自动空调控制单元、温度叶板定位电机……………………………………………………8／1 自动空调控制单元、搁脚/除霜及中央叶板定位电机、发电机控制单元控制压缩机的通断………………………………………………………………………………….8／2 自动空调控制单元、送风叶板定位电机、太阳光线穿透传感器、通风温度传感器………………………………………………………………………………..8／3 自动空调控制单元、压缩机开关、环境温度传感器、通风温度传感器…………………..8／4 自动空调控制单元、前新鲜空气鼓风机、控制电磁离合器的继电器、电磁离合器……………………………………………………………………………………..8／5 散热风扇及速度控制继电器、风扇速度调节电阻、风扇热敏开关………………………..8／6 9、AG4电子控制自动变速器电路图（上海帕萨特GSI轿车）自动变速器控制单元、起动限制和倒车灯继电器……………………………………………9／1 自动变速器控制单元、多功能开关、CCS开关和自动变速器转速传感器………………..9／2 自动变速器控制单元、电磁阀、车速传感器、变速器油温度传感器等…………………..9／3 自动变速器控制单元、强制换入低档开关…………………………………………………...9／4 自动变速器控制单元、换档操纵杆锁止电磁阀、换档操纵杆照明灯及警告灯……………9／5 10、巡航定速控制系统电路图（上海帕萨特GSI轿车）制动灯开关……………………………………………………………………………………10／1 巡航定速控制单元、巡航定速控制开关、制动踏板开关………………………………...10／2 巡航定速控制单元、真空控制单元…………..……………………………………………10／3电动座椅调节电路图（上海帕萨特GSI轿车）驾驶员侧座椅高度调节、座椅倾角调节电机及开关………………………………………..11／1 驾驶员侧座椅前后调节、座椅靠背调节电机及开关……………………………………….11／2 左前座椅调节机电及开关………………………………………………………….……….11／3内容编号12、AWL发动机电路图（上海帕萨特1.8T轿车）蓄电池、起动机和发动机…………………………………………………………………..12／1 发动机控制单元凸轮轴调节阀（可变进气门相位）他凸轮轴调节阀继电器…………..12／2 发动机控制单元、发电机温度传感器、凸轮位置传感器（霍尔传感器）和CAN（L）总线……….…………………………………………………………………..12／3 发动机控制单元、增压压力传感器、加速踏板位置传感器和CAN（H）总线………...12／4 发动机控制单元、节气门控制部件、增压压力限制电磁阀、增压空气再循环阀和进气温度传感器……………………………………..…………………………..12／5 发动机控制单元、爆震传感器和曲轴位置传感器（发动机转速传感器）……..………..12／6 发动机控制单元、喷嘴…..…………………………………………………………………..12／7 发动机控制单元、点火线圈、火花塞连接器和火花塞……………………………………..12／8 发动机控制单元、空气质量计和催化净化器前的氧化传感器……………………………..12／9 发动机控制单元、催化净化器后的氧化传感器和活性碳罐电磁阀……………………..12／10 发动机控制单元、燃油泵、燃油表传感器和里程表传感器……………………………..12／11 机油压力开关、机油状态传感器、冷却液位传感器和里程表传感器…………………..12／12 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表……………..12／13 13、AG5电子控制自动变速器电路图（上海帕萨特1.8T轿车）自动变速箱控制单元、起动限制继电器……………………………………………………13／1 自动变速箱控制单元、多功能开关、CAN总线……………………………………………13／2 自动变速箱控制单元、变速器转速传感器、变速箱倒档开关…………………………….13／3 自动变速箱控制单元、电磁阀、车速传感器1、变速器油和温度传感器………………..13／4 自动变速箱控制单元、换档操纵杆锁止电磁阀和换档操纵杆照明灯及警告灯………….13／5 自动变速箱控制单元、制动踏板开关………………………………………………………13／6内容编号桑塔纳2000GSI AT中央电器继电器位置和名称……………………………………………..……………………………1／1 保险丝名称容量………………………………………………..……………………………1／2 中央电器板、保险丝架及插头布置（上海帕萨特GLI、GSI轿车）发动机控制单元防护罩内布置、中央电器板正面…………..……………………………3／1 中央电器板背面、附加继电器板……………………………..…………………………….4／1 保险丝架………………………………………………………..……………………………5／1 左A柱、左B柱……………………………………………..………………………………6／1 右A柱、右B柱……………………………………………..………………….…………...7／1 中央电器板、保险丝架及插头布置（上海帕萨特1.8T轿车）发动机控制单元防护罩内布置、中央电器板正面…………………..………………..….8／1 中央电器板背面、附加继电器板……………………………………..……………………9／1 保险丝架……………………………………………………………………………………10／1 左A柱、左B柱……………………………………………………………………………11／1 右A柱、右B柱……………………………………………………………………………12／1 组合仪表插头插脚分配……………………………………………………………………13／1 中央电器板、保险丝架及插头布置（上海帕萨特2.8V6轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….14／1 继电器板、中央电器板正面…………………………………………………………..……15／1 中央电器背面、附加继电器板…………………………………………………………….16／1 保险丝架……………………………………………………………………………………17／1 左A柱、左B柱……………………………………………………………………………18／1 右A柱、右B柱……………………………………………………………………………19／1 前座椅底部插头布置………………………………………………………………………20／1内容编号33、组合仪表电路图组合仪表控制单元……………………………………………………………………33／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…………………33／2 数据总线的诊断接口…………………………………………………………………33／3 数据总线的诊断接口…………………………………………………………………33／4 数据总线的诊断接口组合仪表控制单元、电子节气门控制故障灯………………33／5 组合仪表控制单元、转速表、车速表、里程表……………………………………33／6 组合仪表控制单元、数字钟、数字显示照明灯……………………………………33／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光灯指示灯、后雾灯警告灯、防盗器报警灯………………………………………………………33／8 组合仪表控制单元、ABS警告灯、制动系统警告灯、手制动警告灯、制动片磨损报警灯、安全气囊报警灯、右侧转向指示灯…………………………33／9 组合仪表控制单元、机油压力报警器、机油液面报警灯、左侧转向指示灯…..33／10 组合仪表控制单元、冷却液温度/液位报警指示灯、燃油表、冷却液温度表、清洗液面液位警告灯…………………….………………………..33／11 组合仪表控制单元…..………………………………………………………………33／12内容编号34、空调系统电路图空调开关、环境温度开关和新鲜/循环空气板定位马达…………………………34／1新鲜空气鼓风机和新鲜空气鼓风开关…………………………………………..34／2空调切换控制单元、空调电磁离合器和过热/空调锁止二级管……………….34／3散热风扇继电器和空调压力开关……………………………………………...34／4散热风扇热敏开关、散热风扇继电器和散热风扇……………………………..34／5内容编号中央电器板、保险丝架及插头布置（上海帕萨特2.0轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….30／1 中央电器板正面、继电器..…………………………………………………………..……31／1 中央电器背面…………………………..………………………………………………….32／1 附加继电器板、附加继电器及保险丝……………………………………………………33／1 左A柱………………………………………………………………………………………34／1 右A柱………………………………………………………………………………………35／1 左B柱、右B柱…………………………………………………………………………..36／1内容编号56、BFF发动机电路图蓄电池、起动机和发动机调压器………………………………………………...56／1 发动机控制单元、点火线圈、主继电器、火花塞和火花塞连接器…………….56／2 发动机控制单元、冷却液温度表传感器、发电机温度传感器、机油液面温度传感器和加热电阻（曲轴箱通风）……………………………….56／3 发动机控制单元、发动转速传感器和爆震传感器……………………………….56／4 发动机控制单元和节气门控制单元……………………………………………….56／5 发动机控制单元、燃油泵继电器和喷嘴………………………………………….56／6 发动机控制单元和氧传感器……………………………………………………….56／7 发动机控制单元、控制质量计、活性碳罐电磁阀和可变路径进气管控制阀….56／8 发动机控制单元、巡航定速控制设定按扭、巡航定速控制开关、制动灯开关、制动踏板开关和离合器踏板开关………………………………………………….56／9 发动机控制单元、霍尔传感器和加速器踏板位置传感器……………………….56／10 燃油表传感器、燃油泵、机油压力开关、冷却液液位传感器和里程表传感器…56／11 组合仪表控制单元冷却液温度表、燃油表、转速表机油压力报警器、电子节气门控制故障灯、数字显示照明灯和发动机舱盖接触开关…………….56／12 组合仪表控制单元、数据总线的诊断接口、里程表、发电机充电指示灯、机油压力报警灯、巡航控制报警灯、废气报警灯和点烟器照明灯……………………………56／13.内容编号14、基本电路电路图（上海帕萨特2.8V6轿车）蓄电池、X触点继电器……………………………………………………………..14／1 点火开关……………………………………………………………………………..14／2 组合仪表控制单元、制动灯开关、自诊断接口..………………………………..14／3 组合仪表控制单元、数据总线的诊断接口………………………………………..14／4 组合仪表控制单元、发电机充电指示灯、环境温度传感器……………………..14／5 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、防盗器报警灯、灯光打开时报警蜂鸣器、数字显示照明灯数字钟、里程表………………………14／6 组合仪表控制单元、转速表、车速表、无光指示灯、后雾灯警告灯、转向指示灯、制动系统警告灯、制动液位报警开关………….………………………………….14／7 清洗液液位警告灯….………………………………………………………………14／8 手制动报警开关、清洗液液位传感器、杂物箱灯………………………………..14／9 转向开关、大灯变光开关、停车灯开关、左前灯………………………………..14／10 带转向继电器的警告灯开关、右前灯……………………………………………..14／11 转向灯、制动灯、尾灯、高位制动灯……………………………………………..14／12 收放机、点烟器、仪表板通风照明灯.…………………………………………..14／13 开关和仪表照明控制………………………….…………………………………..14／14 灯光开关、雾灯开关………………………………….…………………………..14／15 牌照灯、多功能开关………………………………………….…………………..14／16 喇叭、双音喇叭继电器、喇叭按钮、安全气囊螺旋型电览连接器.…………..14／17 自动空调控制单元、新鲜空气鼓风机……………………………………….…..14／18 后风窗加热开关、后风窗加热器………………………………………………….14／19 雨刮器继电器、前风窗雨刮器马达……………………………………………….14／20 雨刮器继电器、雨刮器开关、前风窗清洗泵、大灯清洗泵…………………….14／21 风窗清洗喷嘴加热电阻…………………………………………………………….14／22 15、BBG发动机电路图(上海帕萨特2.8V6轿车)蓄电池、起动机、发电机………………………………………………………….15／1 发动机控制单元、节气门控制单元、燃油泵继电器、点火线圈、火花塞、火花塞连接器………………………………………………………………………..15／2 发动机控制单元、进气温度传感器、爆震传感器…………………………………15／3 发动机控制单元、制动阻力继电器、(电子)制动真空泵、内容编号曲轴位置传感器(发动机转速传感器)………………………………………………15／4 发动机控制单元、发动机温度传感器、冷却液温度表传感器、霍尔传感器、制动助力压力传感器……………………………………………………………..15／5发动机控制单元、巡航定速控制开关、制动踏板开关…………………………15／6发动机控制单元、喷嘴……………………………………………………………15／7发动机控制单元、加速踏板位置传感器…………………………………………15／8发动机控制单元、空气质量计、活性碳罐电磁阀、可变路径进气管控制阀、凸轮轴调节阀……………………………………………………………………….15／9 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／10 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／11 发动机控制单元、二次空气泵继电器、二次空气泵阀、二次进气阀马达…….15／12 机油压力开关、机油液面温度传感器、发动机舱盖接触开关、冷却液液位传感器、里程表传感器……………………………………………………………………….15／13 组合仪表控制单元、燃油表传感器、燃油泵、机油液面报警灯……………….15／14 组合仪表控制单元、数据总线的诊断接口、燃油泵、里程表、转速表、冷却液温度表、发电机充电指示灯、机油压力报警器、巡航控制报警灯、电子节气门控制故障灯…….15／15 16、AG5电子控制自动变速器电路图(上海帕萨特2.8V6轿车)自动变速箱控制单元、起动限制继电器…………………………………………..16／1 自动变速箱控制单元、多功能开关、CAN总线、自诊断插座……………………16／2 自动变速箱控制单元、变速器转速传感器………………………………………..16／3 自动变速箱控制单元、温度传感器、电池阀……………………………………..16／4 自动变速箱控制单元、换档操纵杆锁止电池阀、换档操纵杆照明灯、Tiptronic开关…..16／5 自动变速箱控制单元、制动踏板开关……………………………………………….16／6 带记忆的驾驶员座椅调整控制单元…………………………………………………16／7 带记忆的驾驶员座椅调整控制单元…………………………………………………16／8 17、ABS抱死制动系统电路图(上海帕萨特2.8V6轿车)ABS控制单元、车轮转速传感器…………………………………………………….17／1 ABS控制单元、ABS液压泵、电池阀等…………………………………………….17／2 ABS控制单元、电池阀……………………………………………………………….17／3 ABS控制单元、组合仪表控制单元、ABS警告灯、前轮制动片磨损信号开关….17／4内容编号18、安全气囊系统电路图(上海帕萨特2.8V6轿车)安全气囊控制单元、侧面安全气囊气体发生器、侧面安全气囊撞击传感器…..18／1 安全气囊控制单元、安全气囊气体发生器、安全气囊螺旋型电览连接器………18／2 安全气囊控制单元、组合仪表控制单元、数据总线的诊断接口、安全气囊报警灯……….18／3 19、舒适电子系统控制电路图(上海帕萨特2.8V6轿车)驾驶员侧车门控制单元、驾驶员侧电动摇窗机开关、车内中央闭锁开关……….19／1 驾驶员侧车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯……………19／2 驾驶员侧车门控制单元、后视镜调节／调节转换开关、车外后视镜加热开关….19／3 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜的加热器19／4 驾驶员侧车门控制单元、油箱盖开启开关、油箱盖开启马达、中央锁系统(带安全功能)的警告指示灯…………………………………………………………19／5 左后控制单元、左后闭锁控制单元、左后电动摇窗机开关、左后门踏步灯…..19／6 右前门控制单元、右前闭锁控制单元、右前门踏步灯…………………………..19／7 右前门控制单元、右前后视镜调节马达、右前玻璃加热器………………………19／8 右前门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关…..19／9 右前门控制单元、右后闭锁控制单元、右后门踏步灯…………………………..19／10 车内顶灯、阅读灯、化妆镜照明灯……………………………………………….19／11 舒适电子系统控制单元、行李箱照明灯、行李箱盖马达……………………….19／12 舒适电子系统控制单元、尾门／防盗锁芯接触开关报警系统／中央集控锁系统19／13 舒适电子系统控制单元…………………………………………………………….19／14 舒适电子系统控制单元、发动机舱盖接触开关、无线电远程控制天线……….19／15 20、收放机电路图(上海帕萨特2.8V6轿车)收放机、天线………………………………………………………………………..20／1 收放机、前扬声器…………………………………………………………………..20／2 收放机、后扬声器…………………………………………………………………..20／3 收放机、CD机0..…………………………………………………………………..20／4 21、车载电话电路图(上海帕萨特2.8V6轿车)收放机、X触点继电器、自诊断插座……………………………………………….21／1 车载电话控制单元、车载移动电话、收放机、电话话筒、收放机／电话天线..21／2内容编号22、Climatronic空调系统电路图(上海帕萨特2.8V6轿车)自动空调控制单元、空调电池离合器、电池离合器继电器………………….22／1自动空调控制单元、中央叶板定位电机、搁脚／除霜叶板定位电机……….22／2自动空调控制单元、新鲜空气进口通道温度传感器、太阳光线穿透传感器、中央通风温度传感器、送风叶板定位电机……………………………………..22／3自动空调控制单元、温度叶板定位电机…………………………………………22／4自动空调控制单元、环境温度传感器、搁脚处通风温度传感器、蒸发箱温度传感器………………………………………………………………….22／5 自动空调控制单元、空调压力开关……………………………………………….22／6 自动空调控制单元、新鲜空气鼓风机…………………………………………….22／7 散热风扇控制单元、Continued冷却液循环泵、右散热风扇、散热风扇热敏开关……..22／8 23、自动防眩目后视镜及雨刮传感器电路图(上海帕萨特2.8V6轿车)雨刮间隙继电器、雨量传感器………………………………………………………23／1 自动防眩目内部后视镜……………………………………………………………..23／2 24、带气体放电大灯的大灯照射范围控制电路图(上海帕萨特2.8V6轿车)大灯调节控制单元、车辆角度传感器……………………………………………..24／1 大灯调节控制单元、大灯调节马达………………………………………………..24／2 25、气体放电大灯电路图(上海帕萨特2.8V6轿车)左充电大灯控制单元、左充电大灯、左侧远光灯、左前停车灯、灯光开关…..25／1 右充电大灯控制单元、右充电大灯、右侧远光灯、右前停车灯…………………25／2 开关和仪表照明控制、牌照灯……………………………………………………..25／3 26、CAN-BUS驱动系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、数据总线的诊断接口…………………………………………26／1 发动机控制单元、安全气囊控制单元、变速箱控制单元…………………………26／2 27、CAN-BUS舒适系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、自诊断接口…………………………………………………….27／1 舒适电子系统控制单元、自动空调控制单元………………………………………27／2 带记忆的驾驶员座椅调整控制单元、驾驶员侧车门控制单元、左后车门控制单元………27／3 右前车门控制单元、右后车门控制单元……………………………………………27／4内容编号28、带记忆功能的电动座椅调节电路图（上海帕萨特2.8V6轿车）带记忆的驾驶员座椅调节控制单元、驾驶员座椅调节开关、驾驶员座椅记忆按钮……..28／1 带记忆的座椅调节控制单元、右前座椅调节电机………………………………..28／2 带记忆的座椅调节控制单元、驾驶员座椅靠背调节电机…………..…………..28／3 带记忆的座椅调节控制单元、驾驶员侧车门控制单元…………………………..28／4 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜加热器…28／5 右前座椅侧车门控制单元、右前座椅后视镜调节马达、右前座椅后视镜加热器28／6 右前座椅调节开关、右前座椅调节电机…………………………………………..28／7 29、座椅加热电路图(上海帕萨特2.8V6轿车)驾驶员座椅加热器调整开关…………………………………………………………29／1 驾驶员座椅温度传感器、驾驶员座椅加热器……………………………………….29／2 右前座椅温度传感器、右前座椅热器调整开关…………………………………..29／3 右前座椅热器…………………………………………………………………………29／4内容编号30、组合仪表电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元………………………………………………………………….30／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…..………….30／2 数据总线的诊断接口……………………………………………………………….30／3 数据总线的诊断接口……………………………………………………………….30／4 数据总线的诊断接口、电子节气门控制故障灯………………………………….30／5 组合仪表控制单元、转速表、车速表、里程表………………………………….30／6 组合仪表控制单元、数字钏钟、数字显示照明灯……………………………….30／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光指示灯、后雾灯警告灯、防盗器报警灯……………………………………………………30／8组合仪表控制单元、座椅安全带报警灯-报警系统、ABS警告灯、ESP报警灯、制动系统警告灯手动警告灯、制动片磨损报警灯、安全气囊报警灯右侧转向指示灯…30／9 组合仪表控制单元、机油压力报警灯、机油液面报警灯、左侧转向指示灯……30／10 组合仪表控制单元、冷却液温度表/液位报警指示灯、燃油表、冷却液温度表、清洗液液位警告灯………………………………………………………………….30／11 组合仪表控制单元、多功能显示器、多功能显示调节开关、多功能显示记忆开关……..30／12 31、CAN-bus驱动系统电路图-ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元、数据总线的诊断接口………………………………………..31／1 发动机控制单元、安全气囊控制单元、转向角度传感器………………………..31／2 自动变速器控制单元、带有EDL的ABS控制单元………………………………..31／3 36、行李箱插座电路图-带ESP和多功能显示组合仪表()上海帕萨特V6轿车)12V电源插座…………………………………………………………………………36／1 77、ABS/EDL/ESP电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)带有ESP的ABS的控制单元、ESP按扭、制动灯开关……………………………77／1 带有ESP的ABS的控制单元、ABS回油泵、ABS回油泵继电器………………….77／2 带有ESP的ABS的控制单元、车轮转速传感器……………………………………77／3 带有ESP的ABS的控制单元、制动压力传感器、侧向加速传感器和偏转率传感器……..77／4 带有ESP的ABS的控制单元、组合仪表控制单元转向角度传感器、数据总线的诊断接口、自诊断接口ABS警告灯、ESP报警灯……………………77／5内 容 编号中央电器板、保险丝架及插头布置（桑塔纳2000 轿车）继电器位置和名、继电器插座分布…………………………………………………………21／1 中央电器上保险丝名称和容量………………………………………………………………22／1 附加继电器板上保险丝名称和容量…………………………………………………………23／1 中央电器附加电器板上插头布置及插头插角分布………………………………………24／1 中央电器背面板插头和线束名称…………………………………………………………25／1 中央电器板、保险丝架及插头布置-带ESP 和多功能显示纵使仪表 (上海帕萨特V6轿车)保险丝架………………………………………………………………………………………27／1 附加继电器板…………………………………………………………………………………28／1 组合仪表插头脚分配…………………………………………………………………………29／1手动档：自LSVHH133322091860起 自动档：自LSVHJ133622093770起内容编号42、天窗电路图（上海帕萨特V6轿车）舒适电子系统控制单元…………………………………………………………….…42／1 天窗调节控制单元、天窗电机、天窗上升/下降开关、天窗调节器………….….42／2 96、停车辅助系统电路图（上海帕萨特V6轿车）停车辅助系统控制单元、蜂鸣器………………………………………………………96／1 停车辅助系统控制单元、停车辅助传感器……………………………………………96／2 停车辅助系统控制单元、组合仪表控制单元…………………………………………96／3。
