上海大众全新帕萨特轿车_03_1.8T_2.0T 发动机电路图

A82 —连接线（风窗加热） ，在仪表板线束内 196 —接地连接线，在左后线束内（由 57B 分出）
技术总监：王谷泉
[PASSAT-1.8/1.8T/2.0L 舒适系统电路图]
第 10 页 共 12 页
资料来源：国内最大的维修资料库 精通维修下载：/
沈阳上海大众汽车新长城特约维修站—技术培训 2005_10_18
技术总监：王谷泉
[PASSAT-1.8/1.8T/2.0L 舒适系统电路图]
第 4 页 共 12 页
资料来源：国内最大的维修资料库 精通维修下载：/
沈阳上海大众汽车新长城特约维修站—技术培训 2005_10_18

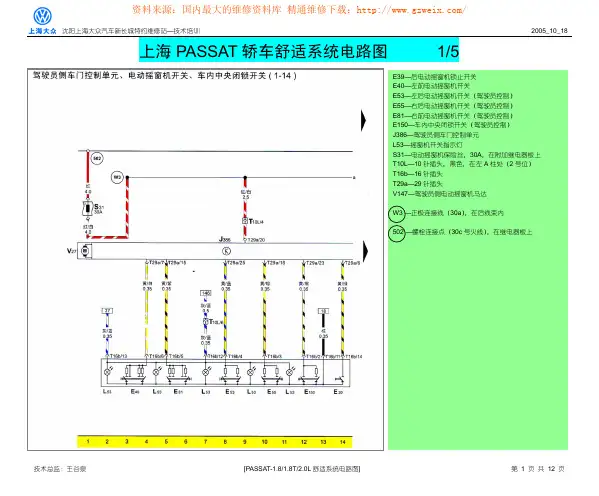

上海 PASSAT 轿车舒适系统电路图
5/5
W29（CAN1）--CAN 总线的 A 线（高位） ，在底盘线束内 W30（CAN2）--CAN 总线的 B 线（低位） ，在底盘线束内
44A –接地点，在左 A 柱处 86 –接地连接线，在后线束内
205 –接地连接线，在驾驶员侧车门线束内
技术总监：王谷泉
[PASSAT-1.8/1.8T/2SAT 轿车舒适系统电路图
11/5
D—点火开关 E204—油箱盖开启开关 J285—组合仪表控制单元 J393—舒适电子中央控制单元 L104—遥控闭锁开启开关的照明灯 R—收放机 T8—8 针插头，在收放机上 T1a—单针插头（安全气囊信号） ，棕色，在左右 A 柱处的 A 位 T10f—10 针插头，蓝色，在左 A 柱处（6 号位） T16—16 针插头，在手制动杆附近，自诊断接口内 T23—23 针插头，在舒适电子中央控制单元上 T32a—32 针插头，蓝色，在组合仪表上 V155—油箱盖开启马达 A21 —连接线，在仪表板线束内 A76 —连接线（自诊断 K 线） ，在仪表板线束内 A117 —连接线，在底盘线束内

第二节帕萨特轿车（B5）全车电气线路图帕萨特轿车（B5）全车电气线路图如图7-2-1~图7-2-53所示。

图7-2-1 蓄电池、点火开关、发电机、起动机、X触点继电器（1-14）电路图A-蓄电池B-起动机C-发电机C1-调压器J59-X触点继电器J393-舒适电子的控制单元T1-单针插头,蓝色,在发动机缸线体的右侧T10d-10针插头,棕色,在发动机室中的控制单元防护罩的左侧T10f-10针插头,蓝色,在左A柱处(6号位)T23-23针插头，舒适电子的控制单元的连接插头A2 -正极连接点（15），在仪表线束内A17 –连接线（61），在仪表线束内A21 –连接线（86S），在仪表线束内A32 –正极连接线（30）在仪表板线束内A86 –连接线（50b），在仪表板线束内500A-螺栓连接点1（30c火线），在继电器板上500B -螺栓连接点1（30c火线），在继电器板上①-接地点，蓄电池与车身②-接地点，变速器车身-接地连接点，在仪表板线束内-螺栓连接点3（30火线），在继电器板上图7-2-2 电子防盗器、防盗器报警灯、自诊断接口、发电机充电指示灯（15-28）电路图D2-防盗器识读线圈J220-电喷控制单元J285-仪表板显示控制单元J362-防止盗器控制单元K2-发电机充电指示灯K117-防盗器报警灯S12-保险丝12，10A，在保险丝架上S13-保险丝13，10A，在保险丝架上S15-保险丝15，10A，在保险丝架上S239-保险丝39，15A，在保险丝架上S240-保险丝40，25A，在保险丝架上T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的右侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的右侧（2号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩中的左侧（4号位）T16-16针插头，在换档操纵杆处，自诊断接口T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩中的右侧（3号位）T32a-32针插头，蓝色，在仪表板内T32b-32针插头，绿色，在仪表板内-正极连接线（30），在仪表线束内-正极连接线（15），在仪表线束内–K诊断连接线，在仪表板线束内-接地连接点，在仪表板内图7-2-3 仪表板、数字钟、里程表、灯光打开时报警蜂鸣器等（29-42）电路图C22-里程表传感器，在变速器内H16-灯光打开时的报警蜂鸣器J220-电喷控制单元J104-ABS制动防打抱死系统的控制单元J234-安全气囊的控制单元J393-舒适电子的控制单元L75-数字钟显示照明灯S22-保险丝22，5A，在保险丝架上S223-保险丝23，5A，在保险丝架上T3-3针插头（里程表传感器插头）T6-6针插头，黑色，左右A柱处（不接在支架上）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的右侧（2号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10p-10针插头，黄色，在左A柱处（6号位）T10n-10针插头，橙色，在左A柱处（15号位）T23-23针插头，舒适电子的控制单元的连接插头T23-23针插头，在舒适系统控制单元上T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在仪表板内T75-75针插头，在安全气囊控制单元上T80-80针插头，在发动机控制单元上Y2-数字钟–连接线（车门接触开关），在仪表板线束内–连接线（车速信号），在仪表板线束内-连接线（58L），在仪表板线束内-连接线（58R），在仪表板线束内-接地连接点2，在仪表板线束内图7-2-4 仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等（43-56）电路图F1-机油压力开关（高压）F34-制动液位报警开关F120-发动机罩开关G5-转速表G21-车速表J285-仪表板显示控制单元K1-远光灯指示灯K7-手制动警告灯K13-后雾灯警告灯K65-左侧转向指示灯K94-右侧转向指示灯K106-风窗清洗液位警告灯K118-制动系统警告灯T6-6针插座，红色（空位）T9c-9针插座，绿色，接398继电器（中央电器板4号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中的控制单元防护罩的左侧（1号位）T10c-10针插头，紫色，在左A柱处（17号位）T10h-10针插头，棕色，在左A柱处（12号位）T10n-10针插头，橙色，在左A柱处（15号位）T32a-32针插头，蓝色，在仪表板线束内T32b-32针插头，绿色，在仪表板线束内-正极连接线（右转向信号），在仪表板线束内-正极连接线（左转向信号），在仪表板线束内–连接线（手制动报警），在仪表板线束内-接地连接线，在后线束内图7-2-5 仪表板、环境温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等（57-70）电路图CAN（H）-CAN总线的高位CAN（L）-CAN总线的低位F66-冷却液液位开关G-燃油表传感器G1-机油状态传感器G2-冷却液温度传感器表G17-环境温度传感器，在左前保险杠上T2a-2针插头，在发动机室的左前T2b-2针插头，黑色，在左A柱处T6c-6针插头，蓝色，在左A柱（11号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）–连接线（燃油状态），在仪表线束内–连接线（环境温度），在仪表板线束内–连接线（冷却温度），在仪表线束内–连接线（冷却液位），在仪表线束内–接地连接点，在发动机线束内（由接地点分出）–连地连接点，在发动机线束内（由接地点分出）–接地连接线，在后线束内图7-2-6 手制动开关、清洗液位传感器、制动片磨损信号开关等（71-84）电路图F9-手制动报警开关G33-清洗液位传感器T6-6针插座，红色（空位）T10g-10针插头，灰色，在右A柱处（11号位）T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）Fz1-左侧制动片磨损信号开关Fz2-右侧制动片磨损信号开关–连接线（手制动报警），在仪表板线束内–接地点，在左A柱处–接地点，在左A柱处–接地点，在左后柱–接地点，在左后柱–接地连接点，在仪表板线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内图7-2-7 转向开关、大灯变光开关、停车灯开关、左前灯（85-98）电路图E2-转向开关E4-大灯变光开关E19-停车灯开关M1-左前停车灯M5-左前转向灯M18-左侧面转向灯M29-左侧近光灯M30-左侧远光灯S19-保险丝19，10A在保险丝架上T5b-5针插头，黑色，在左大灯内T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）T12-12针插头，在转向柱右侧处–连接线1（56a），在仪表板线束内–接地点，在左A柱处–接地连接点，在左大灯线束内（由分出）图7-2-8 带转向继电器的警告灯开关、右前灯（99-112）电路图E3-警告灯开关J1-转向继电器K6-警告灯开关的报警灯L35-警告灯开关的照明灯M3-右前停车灯M7-右前转向灯M19-右前侧转向灯M31-右近光灯M32-右远光灯S18-保险丝18，10A，在保险丝架上T5a-5针插头，黑色，在右大灯内T6b-6针插头，粉红色，在右A柱处（8号位）T7a-7针插头，在警告灯开关上–接地点，在右A柱处–接地点，在仪表板下，在左A柱处–接地连接点，在仪表板线束内（由分出）–接地连接点，在大灯线束内（由分出）图7-2-9 制动灯开关、制动灯、尾灯（113-126）电路图F-制动灯开关M6-左后转向灯M8-右后转向灯M21-左制动灯和尾灯M22-右制动灯和尾灯M25-高位制动灯T6a-6针插头，在左尾灯处T6b-6针插头，在右尾灯处T6c-6针插头，蓝色，在左A柱处（11号位）T10a-10针插头，棕色，在左A柱处（8号位）-正极连接线（右转向信号），在仪表板线束内-正极连接线（左转向信号），在仪表板线束内–连接线（制动灯开关），在仪表板线束内-正极连接（54），在后线束内-接地点，在左尾灯架上-接地点，在右尾灯架上–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）图7-2-10 收放机、点烟器、仪表板通风照明（127-140）电路图L28-点烟器照明灯L67-左测仪表板通风照明灯L68-中央仪表板通风照明灯L69-右测仪表板通风照明灯R-收放机S233-保险丝33，15A，在保险丝架上S237-保险丝37，20A，在保险丝架上T2c-2针插头，在仪表板下右侧T8-8针插头，在收放机上，（收放机电源插头）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T（16+3）-19针插头，橙/红，在发动机室中的控制单元防护罩中的左侧（3号位）U1-点烟器-连接线（58d），在仪表板线束内-正极连接线（30al），在仪表板线束内-连接线2（58d），在仪表板线束内-螺柱连接点2（30B火线），在继电器板上-螺柱连接点2（30B火线），在继电器板上-接地点（收放机），在仪表板线束内-接地连接点，在仪表线束内-接地连接点，在仪表板线束内图7-2-11 开关和仪表灯光控制、大灯调节、大灯调节电机（141-154）电路图E20-开关和仪表灯控制E102-大灯调节器L54-大灯调节器照明灯S20-保险丝20，10A（15A），在保险丝架上S21-保险丝21，10A（15A），在保险丝架上T6d-6针插头，粉红色，在右A柱处（8号位）T6i-6针插头，黑色，在大灯调节开关上T6k-6针插头，红色，在右A柱处（8号位）T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）V48-左大灯调节电机V49-右大灯调节电机–连接线（56），在仪表板线束内-接地连接点，在仪表板线束内（由分出）图7-2-12 灯光开关、雾灯开关、杂物箱灯、牌照灯（155-168）电路图E1-灯光开关E18-雾灯开关L9-灯光开关照明灯S3-保险丝3，5A，在保险丝架上S4-保险丝4，5A，在保险丝架上S236-保险丝36，15A，在保险丝架上T2-2针插头，在行李箱盖上T10a-10针插头，棕色，在左A柱处（8号位）W6-杂物箱灯X-牌照灯-正极连接线（58），在仪表板线束内–连接线（X），在仪表板线束内–连接线（后雾灯），在仪表板线束内–连接线（30a火线），在底盘线束内-接地连接点，在仪表板线束内（由分出）-接地连接点，在后线束内（由分出）–螺钉连接点（75x火线），在继电器板上图7-2-13 前后雾灯、倒车灯（169-182）电路图F4-倒车灯开关L22、L23-左前雾灯、右前雾灯L46-左后雾灯M16-左倒车灯M17-右倒车灯S231-保险丝31，15A，在保险丝架上T2a-2针插头T2b-2针插头T5a-5针插头T5b-5针插头T6a-6针插头，在左尾灯处T6b-6针插头，在右尾灯处T6c-6针插头，蓝色，在左A柱处（11号位）T6k-6针插头，红色，在右A柱处（9号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中控制单元防护罩中的左侧(1号位) T（16+3）-19针插头，橙/红色，在发动机室中控制单元防护罩中的左侧（3号位）–连接线（15a，保险丝231），在仪表板线束内–连接线（倒车灯），在仪表板线束内–连接线（后雾灯），在仪表板线束内–连接点，在仪表板线束内-接地点，在左尾灯架上-接地点，在右尾灯架上-接地连接点，在右大灯线束内（由分出）-接地连接点，在左大灯线束内（由分出）T10t-10针插头，红色，在左A柱处（9号位）T10d-10针插头，棕色，在发动机室中控制单元防护罩中的左侧（2号位）图7-2-14 双音喇叭及继电器（183-196）电路图H-喇叭按钮（开关）H1-双音喇叭J4-喇叭继电器T5c-5针插头，黄色，在右转向柱处T6k-6针插头，红色，在左A柱处T10t-10针插头，红色，在左A柱处（9号位）-连接线（71），在仪表板线束内-连接线（喇叭），在仪表板线束内-方向盘上的接地点-接地连接点，在仪表线束内（由分出）-接地连接点，在仪表线束内（由分出）-接地连接点，在仪表线束内（由分出）图7-2-15 新鲜空气鼓风机开关、鼓风机和空气循环开关、新鲜空气/空气循环叶板定位电动机（197-210）电路图E9-新鲜空气鼓风机开关E184-新鲜空气鼓风机和空气循环开关E114-新鲜空气鼓风机和空气循环工作警告灯L16-新鲜空气调节器照明灯N24-带过热保险丝的新鲜空气鼓风机的调节电阻S2-保险丝2，5A，在保险丝架上S225-保险丝25，36A，在保险丝架上T4a-4针插头，在调节电阻上T6g-6针插头，在新鲜空气鼓风机开关上T8a-8针插头，在新鲜空气鼓风机空气循环开关上V2-新鲜空气鼓风机V154-新鲜空气/空气循环叶板定位电机-连接线，在仪表板线束内-接地连接点，在仪表板线束内（由分出）-接地连接点，在仪表板线束内（由分出）图7-2-16 后风窗加热开关、后风窗加热器（211-224）电路图E15-后风窗加热开关J393-舒适电子系统的控制单元K10-后风窗加热的指示灯L39-后风窗加热开关的照明灯S224-保险丝24，25A，在保险丝架上S226-保险丝26，30A，在保险丝架上T6c-6针插头，蓝色，在左A柱处（11号位）T6h-6针插头，黑色，在后风窗加热开关上Z T23-23针插头，舒适电子的控制单元1-后内窗加热-连接线（转速信号），在仪表线线束内-连接线（后风窗加热器），在仪表板线束内-接地点，在行李箱板下-接地连接点，在仪表板线束内（由分出）图7-2-17 雨刮器继电器、前风挡雨刮器电动机（225-238）电路图E38-间隙雨刮控制J31-雨刮间隙继电器，在13位置继电器板上T6e-6针插头，黑色，在转向柱右侧处T10c-10针插头，紫色，在左A柱处（17号位）V-雨刮电机-连接线，在仪表板线束内-连接线（转速信号），在组合仪表线束内-接地连接点，在仪表板线束内（由分出）图7-2-18 雨刮器继电器、雨刮器开关、前风挡玻璃清洗电动机（239-252）电路图E22-雨刮器开关J31-雨刮间隙继电器，在13位置继电器板上T8b-8针插头，在雨刮器上T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）V59-前风窗清洗泵-接地连接点，在仪表板线束内（由分出）-连接线，在仪表板线束内。

修理手册--E:\TEIS\Material\Temp\0307200404E\48\48-06.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/48/48-06.htm2005-9-26 17:48:58 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-01.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/50/50-04.htm2005-9-26 18:01:12 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\50\50-05.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/50/50-05.htm2005-9-26 18:01:13 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\46\46-02.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/46/46-02.htm2005-9-26 17:40:31 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\46\46-03.htm
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-09.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/49/49-09.htm2005-9-26 17:53:13 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-10.htm
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-06.htm

10A
19
感谢您的阅读！ 为了便于学习和使用，本 文档下载后内容可随意修 改调整及打印。 欢迎下载！
5一元件代号 在电路图下方可以查到元 件的名称。
6一元件的符号 可参见电路图符号说明。
14
大众汽车维修技师培训
7一内部接线(细实线) 该接线并不是作为导线设 置的，而是表示元件或导 线束内部的电路。
8一指示内部接线的去向 字母表示内部接线在下一 页电路图中与标有相同字 母的内部接线相连。
9一接地点的代号 在电路图下方可查到该代 号接地点在汽车上的位 置。
4．继电器、熔断器及其连接件部分
这一部分表示在图的上部，反映的内容有：继电器位置 号、继电器名称，中央配电盒上插接件符号、中央配电盒 上连接件符号、熔断器座标号及熔断器容量等。
6
大众汽车维修技师培训
5．电路接续号(地址码）
在图的最下方，这一标号只是制图和识图的标记号， 数字的大小没有实际的物理意义。它有两个作用，一是 可顺序表达整个车的全部电路内容，便于每一部分既相 对独立又相互联系；另一个作用是便于反映在一部分电 路图中难以表达的接续部分。
85- 线圈输出（绕组负端或地） 86- 线圈起始端 87- 输入端子（负载端） 87a - 常闭触点侧的第一输出端子
大众汽车维修技师培训
10
大众汽车维修技师培训
电路图结构
1. 最上端的四条横线为供电电源； 中央电器、继电器和保险座， 用灰色区标出
2. 中间区域为连接导线、负载回 路、电器元件
3.下端为车辆接地导线，圆圈内的 数字为接地点位置
13
电路图例解
大众汽车维修技师培训
1一三角箭头 表示下接下一页电路图。
2一保险丝代号 图中S5表示该保险丝位 于保险丝座第5号位，10 安培。

内容编号1、基本电路图（上海帕萨特GLI、GSI轿车）蓄电池、点火开关、发电机起动机、X触点继电器…………………….………….1／1电子防盗器、防盗器报警灯、自诊断接口、发电机冲电指示灯…………………..1／2仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等…………………………..1／3仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等…..1／4仪表板温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等……………………………………..1／5 手制动开关、清洗液位传感器、制动磨损信号开关等………………………………1／6 转向开关、大灯变光开关、停车灯开关、左前灯……………………………………1／7 带转向继电器的警告灯开关、右前灯…………………………………………………1／8 制动灯开关、制动灯、尾灯……………………………………………………………1／9 收放机、点烟器、仪表板通风照明……………………………………………………1／10 开关和仪表灯光控制、大灯调节、大灯调节马达……………………………………1／11 灯光开关、雾灯开关、杂物箱灯、牌照灯……………………………………………1／12 前后雾灯、倒车灯………………………………………………………………………1／13 双音喇叭及继电器………………………………………………………………………1／14 新鲜空气鼓风电机开关、鼓风机和空气循环开关、新鲜空气／循环叶板定位马达1／15 后风窗加热开关、后风窗加热器………………………………………………………1／16 雨刮器继电器、雨刮器开关、前风档玻璃清洗马达…………………………………1／17 2、ANQ发动机电路图（上海帕萨特GLI、GSI轿车）蓄电池、起动机、发电机……………………………………………………………….2／1 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）………………………………………………………………………….2／2 发动机控制单元、节气门控制部件、暴震传感器1和进气温度传感器…………….2／3 发动机控制单元、曲轴位置传感器（发动机转速传感器）和暴震传感器2………..2／4 发动机控制单元、空气质量计、燃油泵继位器和喷嘴……………………………….2／5 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管控制阀和凸轮轴调节阀（可变进气门相位）……………………………………………………………..2／6 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞…………………..2／7 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液开关和机油状态传感器………………………………………………………………………………..2／8 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表…………..2／9内容编号3、ABS防抱死制动系统电路图（上海帕萨特GLI、GSI轿车）ABS控制单元、车轮转速传感器………………………………………………………..3／1 ABS控制单元、ABS液压泵、电磁阀等………………………………………………..3／2 ABS控制单元、ABS报警灯……………………………………………………………..3／3 4、安全气囊系统电路图（上海帕萨特GLI、GSI轿车）安全气囊控制单元………………………………………………………………………….4／1安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯…….4／2 5、舒适电子系统电路图（上海帕萨特GLI、GSI轿车）驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关………………………..5／1 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”报警灯………………………..5／2 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器………………..5／3 左后车门控制单元、闭锁单元及左后电动摇窗机………………………………………..5／4 右前车门控制单元、闭锁单元及右前门灯………………………………………………..5／5 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器………………………..5／6 右后车门控制单元、闭锁单元、左后电动摇窗机及右后门灯…………………………..5／7 前车内顶车灯、阅读灯及遮阳板和化妆镜照明灯………………………………………..5／8 舒适电子中央控制单元、行李箱照明灯…………………………………………………..5／9 舒适电子中央控制单元、行李箱盖闭锁装置……………………………………………..5／10 舒适电子中央控制单元、加油箱摇控开启开关…………………………………………..5／11 舒适电子中央控制单元、中央闭锁系统（摇控）天线…………………………………..5／12 6、收放机电路图（上海帕萨特GLI、GSI轿车）收放机、天线…………………………………………………………………………………6／1 收放机、前扬声器……………………………………………………………………………6／2 收放机、后扬声器……………………………………………………………………………6／3 收放机、CD机……….…………………………………….…………………………………6／4 7、空调系统电路图（上海帕萨特GLI轿车）新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀…………………………..7／1 空调控制单元、空调电磁离合器和环境温度传感器…………………………………………7／2 锁止二级管、风扇继电器……………………………………………………………………..7／3 空调压力开关、风扇热敏开关、风扇继电器和风扇………………………………………..7／4内容编号8、自动空调电路图（上海帕萨特GSI轿车）自动空调控制单元、温度叶板定位电机……………………………………………………8／1 自动空调控制单元、搁脚/除霜及中央叶板定位电机、发电机控制单元控制压缩机的通断………………………………………………………………………………….8／2 自动空调控制单元、送风叶板定位电机、太阳光线穿透传感器、通风温度传感器………………………………………………………………………………..8／3 自动空调控制单元、压缩机开关、环境温度传感器、通风温度传感器…………………..8／4 自动空调控制单元、前新鲜空气鼓风机、控制电磁离合器的继电器、电磁离合器……………………………………………………………………………………..8／5 散热风扇及速度控制继电器、风扇速度调节电阻、风扇热敏开关………………………..8／6 9、AG4电子控制自动变速器电路图（上海帕萨特GSI轿车）自动变速器控制单元、起动限制和倒车灯继电器……………………………………………9／1 自动变速器控制单元、多功能开关、CCS开关和自动变速器转速传感器………………..9／2 自动变速器控制单元、电磁阀、车速传感器、变速器油温度传感器等…………………..9／3 自动变速器控制单元、强制换入低档开关…………………………………………………...9／4 自动变速器控制单元、换档操纵杆锁止电磁阀、换档操纵杆照明灯及警告灯……………9／5 10、巡航定速控制系统电路图（上海帕萨特GSI轿车）制动灯开关……………………………………………………………………………………10／1 巡航定速控制单元、巡航定速控制开关、制动踏板开关………………………………...10／2 巡航定速控制单元、真空控制单元…………..……………………………………………10／3电动座椅调节电路图（上海帕萨特GSI轿车）驾驶员侧座椅高度调节、座椅倾角调节电机及开关………………………………………..11／1 驾驶员侧座椅前后调节、座椅靠背调节电机及开关……………………………………….11／2 左前座椅调节机电及开关………………………………………………………….……….11／3内容编号12、AWL发动机电路图（上海帕萨特1.8T轿车）蓄电池、起动机和发动机…………………………………………………………………..12／1 发动机控制单元凸轮轴调节阀（可变进气门相位）他凸轮轴调节阀继电器…………..12／2 发动机控制单元、发电机温度传感器、凸轮位置传感器（霍尔传感器）和CAN（L）总线……….…………………………………………………………………..12／3 发动机控制单元、增压压力传感器、加速踏板位置传感器和CAN（H）总线………...12／4 发动机控制单元、节气门控制部件、增压压力限制电磁阀、增压空气再循环阀和进气温度传感器……………………………………..…………………………..12／5 发动机控制单元、爆震传感器和曲轴位置传感器（发动机转速传感器）……..………..12／6 发动机控制单元、喷嘴…..…………………………………………………………………..12／7 发动机控制单元、点火线圈、火花塞连接器和火花塞……………………………………..12／8 发动机控制单元、空气质量计和催化净化器前的氧化传感器……………………………..12／9 发动机控制单元、催化净化器后的氧化传感器和活性碳罐电磁阀……………………..12／10 发动机控制单元、燃油泵、燃油表传感器和里程表传感器……………………………..12／11 机油压力开关、机油状态传感器、冷却液位传感器和里程表传感器…………………..12／12 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表……………..12／13 13、AG5电子控制自动变速器电路图（上海帕萨特1.8T轿车）自动变速箱控制单元、起动限制继电器……………………………………………………13／1 自动变速箱控制单元、多功能开关、CAN总线……………………………………………13／2 自动变速箱控制单元、变速器转速传感器、变速箱倒档开关…………………………….13／3 自动变速箱控制单元、电磁阀、车速传感器1、变速器油和温度传感器………………..13／4 自动变速箱控制单元、换档操纵杆锁止电磁阀和换档操纵杆照明灯及警告灯………….13／5 自动变速箱控制单元、制动踏板开关………………………………………………………13／6内容编号桑塔纳2000GSI AT中央电器继电器位置和名称……………………………………………..……………………………1／1 保险丝名称容量………………………………………………..……………………………1／2 中央电器板、保险丝架及插头布置（上海帕萨特GLI、GSI轿车）发动机控制单元防护罩内布置、中央电器板正面…………..……………………………3／1 中央电器板背面、附加继电器板……………………………..…………………………….4／1 保险丝架………………………………………………………..……………………………5／1 左A柱、左B柱……………………………………………..………………………………6／1 右A柱、右B柱……………………………………………..………………….…………...7／1 中央电器板、保险丝架及插头布置（上海帕萨特1.8T轿车）发动机控制单元防护罩内布置、中央电器板正面…………………..………………..….8／1 中央电器板背面、附加继电器板……………………………………..……………………9／1 保险丝架……………………………………………………………………………………10／1 左A柱、左B柱……………………………………………………………………………11／1 右A柱、右B柱……………………………………………………………………………12／1 组合仪表插头插脚分配……………………………………………………………………13／1 中央电器板、保险丝架及插头布置（上海帕萨特2.8V6轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….14／1 继电器板、中央电器板正面…………………………………………………………..……15／1 中央电器背面、附加继电器板…………………………………………………………….16／1 保险丝架……………………………………………………………………………………17／1 左A柱、左B柱……………………………………………………………………………18／1 右A柱、右B柱……………………………………………………………………………19／1 前座椅底部插头布置………………………………………………………………………20／1内容编号33、组合仪表电路图组合仪表控制单元……………………………………………………………………33／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…………………33／2 数据总线的诊断接口…………………………………………………………………33／3 数据总线的诊断接口…………………………………………………………………33／4 数据总线的诊断接口组合仪表控制单元、电子节气门控制故障灯………………33／5 组合仪表控制单元、转速表、车速表、里程表……………………………………33／6 组合仪表控制单元、数字钟、数字显示照明灯……………………………………33／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光灯指示灯、后雾灯警告灯、防盗器报警灯………………………………………………………33／8 组合仪表控制单元、ABS警告灯、制动系统警告灯、手制动警告灯、制动片磨损报警灯、安全气囊报警灯、右侧转向指示灯…………………………33／9 组合仪表控制单元、机油压力报警器、机油液面报警灯、左侧转向指示灯…..33／10 组合仪表控制单元、冷却液温度/液位报警指示灯、燃油表、冷却液温度表、清洗液面液位警告灯…………………….………………………..33／11 组合仪表控制单元…..………………………………………………………………33／12内容编号34、空调系统电路图空调开关、环境温度开关和新鲜/循环空气板定位马达…………………………34／1新鲜空气鼓风机和新鲜空气鼓风开关…………………………………………..34／2空调切换控制单元、空调电磁离合器和过热/空调锁止二级管……………….34／3散热风扇继电器和空调压力开关……………………………………………...34／4散热风扇热敏开关、散热风扇继电器和散热风扇……………………………..34／5内容编号中央电器板、保险丝架及插头布置（上海帕萨特2.0轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….30／1 中央电器板正面、继电器..…………………………………………………………..……31／1 中央电器背面…………………………..………………………………………………….32／1 附加继电器板、附加继电器及保险丝……………………………………………………33／1 左A柱………………………………………………………………………………………34／1 右A柱………………………………………………………………………………………35／1 左B柱、右B柱…………………………………………………………………………..36／1内容编号56、BFF发动机电路图蓄电池、起动机和发动机调压器………………………………………………...56／1 发动机控制单元、点火线圈、主继电器、火花塞和火花塞连接器…………….56／2 发动机控制单元、冷却液温度表传感器、发电机温度传感器、机油液面温度传感器和加热电阻（曲轴箱通风）……………………………….56／3 发动机控制单元、发动转速传感器和爆震传感器……………………………….56／4 发动机控制单元和节气门控制单元……………………………………………….56／5 发动机控制单元、燃油泵继电器和喷嘴………………………………………….56／6 发动机控制单元和氧传感器……………………………………………………….56／7 发动机控制单元、控制质量计、活性碳罐电磁阀和可变路径进气管控制阀….56／8 发动机控制单元、巡航定速控制设定按扭、巡航定速控制开关、制动灯开关、制动踏板开关和离合器踏板开关………………………………………………….56／9 发动机控制单元、霍尔传感器和加速器踏板位置传感器……………………….56／10 燃油表传感器、燃油泵、机油压力开关、冷却液液位传感器和里程表传感器…56／11 组合仪表控制单元冷却液温度表、燃油表、转速表机油压力报警器、电子节气门控制故障灯、数字显示照明灯和发动机舱盖接触开关…………….56／12 组合仪表控制单元、数据总线的诊断接口、里程表、发电机充电指示灯、机油压力报警灯、巡航控制报警灯、废气报警灯和点烟器照明灯……………………………56／13.内容编号14、基本电路电路图（上海帕萨特2.8V6轿车）蓄电池、X触点继电器……………………………………………………………..14／1 点火开关……………………………………………………………………………..14／2 组合仪表控制单元、制动灯开关、自诊断接口..………………………………..14／3 组合仪表控制单元、数据总线的诊断接口………………………………………..14／4 组合仪表控制单元、发电机充电指示灯、环境温度传感器……………………..14／5 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、防盗器报警灯、灯光打开时报警蜂鸣器、数字显示照明灯数字钟、里程表………………………14／6 组合仪表控制单元、转速表、车速表、无光指示灯、后雾灯警告灯、转向指示灯、制动系统警告灯、制动液位报警开关………….………………………………….14／7 清洗液液位警告灯….………………………………………………………………14／8 手制动报警开关、清洗液液位传感器、杂物箱灯………………………………..14／9 转向开关、大灯变光开关、停车灯开关、左前灯………………………………..14／10 带转向继电器的警告灯开关、右前灯……………………………………………..14／11 转向灯、制动灯、尾灯、高位制动灯……………………………………………..14／12 收放机、点烟器、仪表板通风照明灯.…………………………………………..14／13 开关和仪表照明控制………………………….…………………………………..14／14 灯光开关、雾灯开关………………………………….…………………………..14／15 牌照灯、多功能开关………………………………………….…………………..14／16 喇叭、双音喇叭继电器、喇叭按钮、安全气囊螺旋型电览连接器.…………..14／17 自动空调控制单元、新鲜空气鼓风机……………………………………….…..14／18 后风窗加热开关、后风窗加热器………………………………………………….14／19 雨刮器继电器、前风窗雨刮器马达……………………………………………….14／20 雨刮器继电器、雨刮器开关、前风窗清洗泵、大灯清洗泵…………………….14／21 风窗清洗喷嘴加热电阻…………………………………………………………….14／22 15、BBG发动机电路图(上海帕萨特2.8V6轿车)蓄电池、起动机、发电机………………………………………………………….15／1 发动机控制单元、节气门控制单元、燃油泵继电器、点火线圈、火花塞、火花塞连接器………………………………………………………………………..15／2 发动机控制单元、进气温度传感器、爆震传感器…………………………………15／3 发动机控制单元、制动阻力继电器、(电子)制动真空泵、内容编号曲轴位置传感器(发动机转速传感器)………………………………………………15／4 发动机控制单元、发动机温度传感器、冷却液温度表传感器、霍尔传感器、制动助力压力传感器……………………………………………………………..15／5发动机控制单元、巡航定速控制开关、制动踏板开关…………………………15／6发动机控制单元、喷嘴……………………………………………………………15／7发动机控制单元、加速踏板位置传感器…………………………………………15／8发动机控制单元、空气质量计、活性碳罐电磁阀、可变路径进气管控制阀、凸轮轴调节阀……………………………………………………………………….15／9 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／10 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／11 发动机控制单元、二次空气泵继电器、二次空气泵阀、二次进气阀马达…….15／12 机油压力开关、机油液面温度传感器、发动机舱盖接触开关、冷却液液位传感器、里程表传感器……………………………………………………………………….15／13 组合仪表控制单元、燃油表传感器、燃油泵、机油液面报警灯……………….15／14 组合仪表控制单元、数据总线的诊断接口、燃油泵、里程表、转速表、冷却液温度表、发电机充电指示灯、机油压力报警器、巡航控制报警灯、电子节气门控制故障灯…….15／15 16、AG5电子控制自动变速器电路图(上海帕萨特2.8V6轿车)自动变速箱控制单元、起动限制继电器…………………………………………..16／1 自动变速箱控制单元、多功能开关、CAN总线、自诊断插座……………………16／2 自动变速箱控制单元、变速器转速传感器………………………………………..16／3 自动变速箱控制单元、温度传感器、电池阀……………………………………..16／4 自动变速箱控制单元、换档操纵杆锁止电池阀、换档操纵杆照明灯、Tiptronic开关…..16／5 自动变速箱控制单元、制动踏板开关……………………………………………….16／6 带记忆的驾驶员座椅调整控制单元…………………………………………………16／7 带记忆的驾驶员座椅调整控制单元…………………………………………………16／8 17、ABS抱死制动系统电路图(上海帕萨特2.8V6轿车)ABS控制单元、车轮转速传感器…………………………………………………….17／1 ABS控制单元、ABS液压泵、电池阀等…………………………………………….17／2 ABS控制单元、电池阀……………………………………………………………….17／3 ABS控制单元、组合仪表控制单元、ABS警告灯、前轮制动片磨损信号开关….17／4内容编号18、安全气囊系统电路图(上海帕萨特2.8V6轿车)安全气囊控制单元、侧面安全气囊气体发生器、侧面安全气囊撞击传感器…..18／1 安全气囊控制单元、安全气囊气体发生器、安全气囊螺旋型电览连接器………18／2 安全气囊控制单元、组合仪表控制单元、数据总线的诊断接口、安全气囊报警灯……….18／3 19、舒适电子系统控制电路图(上海帕萨特2.8V6轿车)驾驶员侧车门控制单元、驾驶员侧电动摇窗机开关、车内中央闭锁开关……….19／1 驾驶员侧车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯……………19／2 驾驶员侧车门控制单元、后视镜调节／调节转换开关、车外后视镜加热开关….19／3 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜的加热器19／4 驾驶员侧车门控制单元、油箱盖开启开关、油箱盖开启马达、中央锁系统(带安全功能)的警告指示灯…………………………………………………………19／5 左后控制单元、左后闭锁控制单元、左后电动摇窗机开关、左后门踏步灯…..19／6 右前门控制单元、右前闭锁控制单元、右前门踏步灯…………………………..19／7 右前门控制单元、右前后视镜调节马达、右前玻璃加热器………………………19／8 右前门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关…..19／9 右前门控制单元、右后闭锁控制单元、右后门踏步灯…………………………..19／10 车内顶灯、阅读灯、化妆镜照明灯……………………………………………….19／11 舒适电子系统控制单元、行李箱照明灯、行李箱盖马达……………………….19／12 舒适电子系统控制单元、尾门／防盗锁芯接触开关报警系统／中央集控锁系统19／13 舒适电子系统控制单元…………………………………………………………….19／14 舒适电子系统控制单元、发动机舱盖接触开关、无线电远程控制天线……….19／15 20、收放机电路图(上海帕萨特2.8V6轿车)收放机、天线………………………………………………………………………..20／1 收放机、前扬声器…………………………………………………………………..20／2 收放机、后扬声器…………………………………………………………………..20／3 收放机、CD机0..…………………………………………………………………..20／4 21、车载电话电路图(上海帕萨特2.8V6轿车)收放机、X触点继电器、自诊断插座……………………………………………….21／1 车载电话控制单元、车载移动电话、收放机、电话话筒、收放机／电话天线..21／2内容编号22、Climatronic空调系统电路图(上海帕萨特2.8V6轿车)自动空调控制单元、空调电池离合器、电池离合器继电器………………….22／1自动空调控制单元、中央叶板定位电机、搁脚／除霜叶板定位电机……….22／2自动空调控制单元、新鲜空气进口通道温度传感器、太阳光线穿透传感器、中央通风温度传感器、送风叶板定位电机……………………………………..22／3自动空调控制单元、温度叶板定位电机…………………………………………22／4自动空调控制单元、环境温度传感器、搁脚处通风温度传感器、蒸发箱温度传感器………………………………………………………………….22／5 自动空调控制单元、空调压力开关……………………………………………….22／6 自动空调控制单元、新鲜空气鼓风机…………………………………………….22／7 散热风扇控制单元、Continued冷却液循环泵、右散热风扇、散热风扇热敏开关……..22／8 23、自动防眩目后视镜及雨刮传感器电路图(上海帕萨特2.8V6轿车)雨刮间隙继电器、雨量传感器………………………………………………………23／1 自动防眩目内部后视镜……………………………………………………………..23／2 24、带气体放电大灯的大灯照射范围控制电路图(上海帕萨特2.8V6轿车)大灯调节控制单元、车辆角度传感器……………………………………………..24／1 大灯调节控制单元、大灯调节马达………………………………………………..24／2 25、气体放电大灯电路图(上海帕萨特2.8V6轿车)左充电大灯控制单元、左充电大灯、左侧远光灯、左前停车灯、灯光开关…..25／1 右充电大灯控制单元、右充电大灯、右侧远光灯、右前停车灯…………………25／2 开关和仪表照明控制、牌照灯……………………………………………………..25／3 26、CAN-BUS驱动系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、数据总线的诊断接口…………………………………………26／1 发动机控制单元、安全气囊控制单元、变速箱控制单元…………………………26／2 27、CAN-BUS舒适系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、自诊断接口…………………………………………………….27／1 舒适电子系统控制单元、自动空调控制单元………………………………………27／2 带记忆的驾驶员座椅调整控制单元、驾驶员侧车门控制单元、左后车门控制单元………27／3 右前车门控制单元、右后车门控制单元……………………………………………27／4内容编号28、带记忆功能的电动座椅调节电路图（上海帕萨特2.8V6轿车）带记忆的驾驶员座椅调节控制单元、驾驶员座椅调节开关、驾驶员座椅记忆按钮……..28／1 带记忆的座椅调节控制单元、右前座椅调节电机………………………………..28／2 带记忆的座椅调节控制单元、驾驶员座椅靠背调节电机…………..…………..28／3 带记忆的座椅调节控制单元、驾驶员侧车门控制单元…………………………..28／4 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜加热器…28／5 右前座椅侧车门控制单元、右前座椅后视镜调节马达、右前座椅后视镜加热器28／6 右前座椅调节开关、右前座椅调节电机…………………………………………..28／7 29、座椅加热电路图(上海帕萨特2.8V6轿车)驾驶员座椅加热器调整开关…………………………………………………………29／1 驾驶员座椅温度传感器、驾驶员座椅加热器……………………………………….29／2 右前座椅温度传感器、右前座椅热器调整开关…………………………………..29／3 右前座椅热器…………………………………………………………………………29／4内容编号30、组合仪表电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元………………………………………………………………….30／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…..………….30／2 数据总线的诊断接口……………………………………………………………….30／3 数据总线的诊断接口……………………………………………………………….30／4 数据总线的诊断接口、电子节气门控制故障灯………………………………….30／5 组合仪表控制单元、转速表、车速表、里程表………………………………….30／6 组合仪表控制单元、数字钏钟、数字显示照明灯……………………………….30／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光指示灯、后雾灯警告灯、防盗器报警灯……………………………………………………30／8组合仪表控制单元、座椅安全带报警灯-报警系统、ABS警告灯、ESP报警灯、制动系统警告灯手动警告灯、制动片磨损报警灯、安全气囊报警灯右侧转向指示灯…30／9 组合仪表控制单元、机油压力报警灯、机油液面报警灯、左侧转向指示灯……30／10 组合仪表控制单元、冷却液温度表/液位报警指示灯、燃油表、冷却液温度表、清洗液液位警告灯………………………………………………………………….30／11 组合仪表控制单元、多功能显示器、多功能显示调节开关、多功能显示记忆开关……..30／12 31、CAN-bus驱动系统电路图-ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元、数据总线的诊断接口………………………………………..31／1 发动机控制单元、安全气囊控制单元、转向角度传感器………………………..31／2 自动变速器控制单元、带有EDL的ABS控制单元………………………………..31／3 36、行李箱插座电路图-带ESP和多功能显示组合仪表()上海帕萨特V6轿车)12V电源插座…………………………………………………………………………36／1 77、ABS/EDL/ESP电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)带有ESP的ABS的控制单元、ESP按扭、制动灯开关……………………………77／1 带有ESP的ABS的控制单元、ABS回油泵、ABS回油泵继电器………………….77／2 带有ESP的ABS的控制单元、车轮转速传感器……………………………………77／3 带有ESP的ABS的控制单元、制动压力传感器、侧向加速传感器和偏转率传感器……..77／4 带有ESP的ABS的控制单元、组合仪表控制单元转向角度传感器、数据总线的诊断接口、自诊断接口ABS警告灯、ESP报警灯……………………77／5内 容 编号中央电器板、保险丝架及插头布置（桑塔纳2000 轿车）继电器位置和名、继电器插座分布…………………………………………………………21／1 中央电器上保险丝名称和容量………………………………………………………………22／1 附加继电器板上保险丝名称和容量…………………………………………………………23／1 中央电器附加电器板上插头布置及插头插角分布………………………………………24／1 中央电器背面板插头和线束名称…………………………………………………………25／1 中央电器板、保险丝架及插头布置-带ESP 和多功能显示纵使仪表 (上海帕萨特V6轿车)保险丝架………………………………………………………………………………………27／1 附加继电器板…………………………………………………………………………………28／1 组合仪表插头脚分配…………………………………………………………………………29／1手动档：自LSVHH133322091860起 自动档：自LSVHJ133622093770起内容编号42、天窗电路图（上海帕萨特V6轿车）舒适电子系统控制单元…………………………………………………………….…42／1 天窗调节控制单元、天窗电机、天窗上升/下降开关、天窗调节器………….….42／2 96、停车辅助系统电路图（上海帕萨特V6轿车）停车辅助系统控制单元、蜂鸣器………………………………………………………96／1 停车辅助系统控制单元、停车辅助传感器……………………………………………96／2 停车辅助系统控制单元、组合仪表控制单元…………………………………………96／3。

车载电网控制单元, 保险丝架 C J519 - 车载电网控制单元 SC - 保险丝架 C SC3 - 保险丝架 C 上的保险丝 3 SC20 - 保险丝架 C 上的保险丝 20 SC35 - 保险丝架 C 上的保险丝 35 SC47 - 保险丝架 C 上的保险丝 47 - 正极连接 2（30a），在主导线束中 B316
file://D:\自动生成文件\K21A43099.gitta.html
2015-10-29
WI-XML
Page 12 of 30 电路图
上海大众全新帕萨特轿车
编号 5 / 12
车载电网控制单元, 发动机控制单元, 带功率输出级的点火线圈 1, 带功 率输出级的点火线圈 2, 带功率输出级的点火线圈 3, 火花塞插头, 火花 塞 J519 - 车载电网控制单元 J623 - 发动机控制单元 N70 - 带功率输出级的点火线圈 1 N127 - 带功率输出级的点火线圈 2 N291 - 带功率输出级的点火线圈 3 P - 火花塞插头 Q - 火花塞 T4t - 4 芯插头连接, 黑色 T4u - 4 芯插头连接, 黑色 T4v - 4 芯插头连接, 黑色 T60a - 60 芯插头连接, 黑色 - 接地连接 1，在发动机预接线导线束中 281
B284 B285 B626
上海大众全新帕萨特轿车
编号 5 / 7
- 正极连接 8（15a），在主导线束中 - 正极连接 9（15a），在主导线束中 - 正极连接 2（15），在主导线束中
ws sw ro br gn bl gr li ge or rs
= = = = = = = = = = =
白色 黑色 红色 褐色 绿色 蓝色 灰色 淡紫色 黄色 橘黄色 粉红色
车载电网控制单元, 发动机控制单元 J519 - 车载电网控制单元 J623 - 发动机控制单元 T14e - 14 芯插头连接, 黑色 T94a - 94 芯插头连接, 黑色 - 接地连接 1，在发动机预接线导线束中 281

SB4 - 保险丝架 B 上的保险丝 4
12
- 发动机舱内左侧接地点
652 - 变速箱和发动机地线的接地点

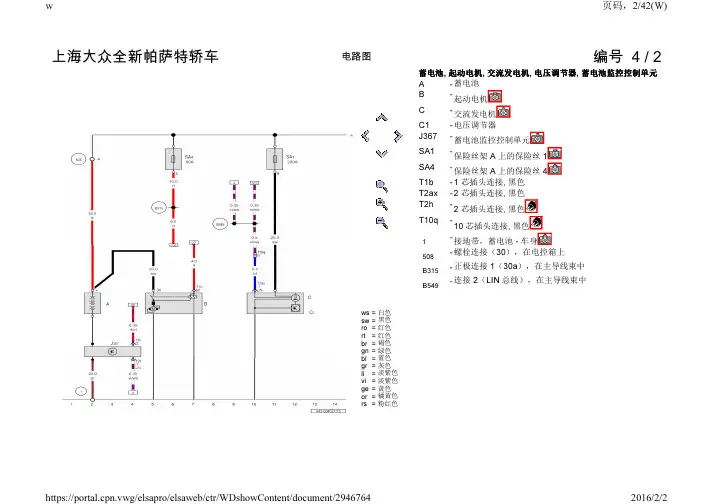

编号 4 / 3
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
2016/2/2
w
上海大众全新帕萨特轿车
电路图
页码，10/42(W)
编号 4 / 10
车载电网控制单元, 保险丝架 C J519 - 车载电网控制单元
SC
SC13 SC14 SC15 SC16
B280
B284
B285
- 保险丝架 C - 保险丝架 C 上的保险丝 13 - 保险丝架 C 上的保险丝 14 - 保险丝架 C 上的保险丝 15 - 保险丝架 C 上的保险丝 16 - 正极连接 4（15a），在主导线束中
https://portal.cpn.vwg/elsapro/elsaweb/ctr/WDshowContent/document/2946764
2016/2/2
w
上海大众全新帕萨特轿车
电路图
页码，8/42(W)
编号 4 / 8
车载电网控制单元, 起动机继电器 1, 起动机继电器 2 J519 - 车载电网控制单元
- 正极连接 6（30a），在主导线束中
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
https://portal.cpn.vwg/elsapro/elsaweb/ctr/WDshowContent/document/2946764

汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图

图7-2-19 蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）-正极连接点（15号火线），在仪表板线束内-连接点（61），在仪表板线束内-连接点（15a），在仪表板线束内-螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身图7-2-20 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上-连接点（15a火线），在仪表板线束内-连接点，在仪表板线束内-接地连接点（传感器接地点），在发动机线束内图7-2-21 发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机-接地连接点，在发动机室线束内（由分出）-螺钉连接点2（30B号火线），在继电器板上-连接点1，在发动机室线束内图7-2-22 发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上-接地点，在发动机室内的左侧-接地连接点，在发动机室线束内（由分出）-接地连接点（传感器接地点），发动机室线束内-接地连接点，在发动机室线束内（由分出）图7-2-23 发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上-连接点（50a），在仪表板线束内-连接点（喷油器），在发动机室线束内-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处图7-2-24 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上螺栓连接点，（87F号火线），在继电器板上-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内-连接点(87a)，在发动机线束内图7-2-25 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上-接地连接点，在发动机室线束内（由分出）⑩-接地点，发动机气缸盖上-接地点，发动机气缸盖上图7-2-26 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G6-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）接地点，在右后柱处-接地连接点，在发动机室线束内-接地连接点，在后线束内-接地连接点（传感器接地点）1，在仪表板线束内图7-2-27 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内图7-2-28 ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上-正极连接点（15号火线），在仪表板线束图7-2-29 ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵连接点（54），在仪表板线束内（制动灯开关）-接地点，近液压泵处图7-2-30 ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上-连接点（K诊断线），在仪表板线束内-连接点（制动系统监视信号），在仪表板线束内图7-2-31 自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上图7-2-32 用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图图7-2-33 自动变速器控制器、选择区域显示、程序开关电路图图7-2-34 安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上图7-2-35 安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上-正极连接点（15号火线），在仪表板线束内-连接点（K诊断线），在仪表板线束内–连接点在底盘线束内。

帕萨特电路图识读指南ANQ发动机电路特点一、帕萨特发动机系统空气流量计、燃油泵继电器、喷油器电路分析案例1-空气流量计故障引起怠速抖动、尾气超标故障案例2-空气流量计热膜脏引起冷车起动困难案例3-发动机加速至3500r／min时转速不上升，反而下降案例4-空气流量计故障引起发动机动力不足案例5-1.8T空气流量计针脚错误引起怠速抖动故障案例6-1.8T轿车喷油器故障引起起动困难案例7-2.8(V6)发动机主线破损引起熔丝易烧毁故障发动机电子控制单元、进气温度传感器、节气门控制部件电路分析案例8-线路断路引起汽车大负荷时加速无力案例9-进气传感器与进气歧管插反导致热车熄火案例10-GSi轿车行驶过程中脱档，发动机有时熄火案例11-进气温度传感器插头错误导致无怠速，起动困难案例12-1.8T轿车发动机熄火故障案例13-1.8T轿车起动困难时常熄火故障案例14-1.8T发动机ECU故障导致间歇性怠速抖动案例15-开空调不提速案例16-发动机无怠速案例17-清洗节气门体后怠速转速居高不下案例18-怠速发抖，加速无力案例19-1.8T压力传感器连接松动导致加谏无力怠速基本设定解析发动机温度传感器、霍尔传感器、发动机转速传感器和爆燃传感器电路分析案例20-1.8L轿车尾气严重超标，加速无力案例21-曲轴传感器线束老化导致怠速不稳案例22-凸轮轴脉冲环脱落后导致汽车运行中突然熄火，再也无法起动案例23-V6凸轮轴位置传感器损坏，车辆无法起动案例24-电脑控制继电器故障导致热车熄火案例25-发动机线束故障导致冷、热车难起动案例26-2.0L帕萨特GLi轿车热车熄火案例27-加速响应慢，加速无力ECU、活性炭罐电磁阀、凸轮轴调节阀、氧传感器电路分析案例28-1.8T轿车行驶中自动熄火案例29-1.8T轿车发动机加速异响案例30-2.8L V6轿车，正时调节器装反导致怠速严重抖动点火系统电路分析案例31-CLi轿车搭铁不良出现偶尔熄火现象案例32-点火线圈故障导致偶尔熄火现象案例33-1.8T轿车点火线圈故障引起发动机自动熄火案例34-点火线圈工作不良导致低速和急加速不良案例35-途中熄火约30分钟后，再次点火无法起动案例36-易熄火故障分析案例37-18T轿车有时不能正常起动案例38-经常熄火故障二、帕萨特底盘系统自动变速器控制单元、电磁阀电路分析自诊断程序流程案例1-自动变速器线束损坏故障排除案例2-自动变速器ECU故障造成2档升3档冲击故障案例3-N98电磁阀线束断路造成汽车无2档和4档案例4-1.8T自动变速器ECU进水导致起步冲击案例5-1.8GSi轿车换档冲击案例6-倒车灯起动继电器故障导致在R位能够起动案例7-01N型自动变速器4档工作不正常案例8-油压过高产生的换档冲击案例9-自动变速器故障案例10-自动变速器不升档ABS系统电路分析案例11-前轮速传感器错位导致制动效果不好案例12-液压泵插座根部虚焊导致ABS灯突然亮起故障案例13-ABS液压泵故障导致ABSg盯亮起案例14-左前轮转速传感器故障导致ABS泵不正常工作案例15-车速传感器信号转子错位故障案例16-行驶中ABS故障灯间歇性亮起案例17-ABS控制单元故障导致ABS灯亮，ABS不起作用案例18-K线对地短路造成ABS故障灯亮案例19-ABS指示灯常亮，且ASR指示灯也同时亮起，ABS不起作用案例20-1个熔丝给28轿车带来的麻烦案例21-ABS灯突然亮起故障B5车型ABS系统排气程序2.8/V6更换控制器J104或转角传感器G85后对ESP的设定步骤案例22-ESP报警灯亮案例23-制动开关故障不能熄火案例24-ABS、ESP故障灯常亮案例25-不能熄火三、帕萨特安全气囊系统SRS电路分析案例1-控制单元线東破损导致帕萨特18T起动困难案例2-28L轿车安全气囊指示灯常亮案例3-安全气囊触点故障案例4-控制单元编码错误引起SRS灯亮案例5-自动变速器控制单元信号干扰引起SRS灯亮四、帕萨特防盗系统防盗系统电路分析案例1-门灯系统电路故障案例2-防盗钥匙匹配后出现特殊故障案例3-防盗控制单元损坏导致发动机不能正常起动案例4-遥控钥匙失控遥控钥匙功能的匹配案例5一防盗装置被锁死，无法起动案例6-1.8T轿车加装防盗后无法起动案例7-一起动就熄火五、帕萨特仪表系统仪表板电路分析案例1-里程表传感器故障导致车速里程表不工作案例2-里程表传感器被人为拔下引发的故障案例3-机油压力报警器报警案例4-急加速时各故障指示灯交替闪烁案例5-机油油位传感器搭铁故障导致报警案例6-机油压力报警灯与安全气囊故障灯报警，转速表不能运行六、帕萨特自动空调系统空调系统电路分析案例1-搭铁不良造成空调软性故障案例2-外界温度传感器损坏造成行驶中空调系统突然不工作案例3-空调系统时好时坏案例4-电子扇故障造成空调时好时坏案例5-由毛细管引起的汽车故障案例6-发动机ECU端子虚焊案例7-节气门插头虚插，B5空调系统突然不工作案例8-空调系统不工作，温度显示-49℃不变案例9-空调不制冷七、帕萨特舒适电子系统音响使用与维修案例1-右扬声器线破损，行车时收音机不响案例2-GSi型轿车收放机左前扬声器不响案例3-电动窗升降器失灵故障案例4-CSi轿车行驶过程中脱档，发动机有时熄火案例5-室内灯故障上海帕萨特轿车采用的是5气门ANQ型发动机，是大众公司最新研制的一种新机型，采用了许多当今世界最新技术，也可使用于奥迪A6轿车。

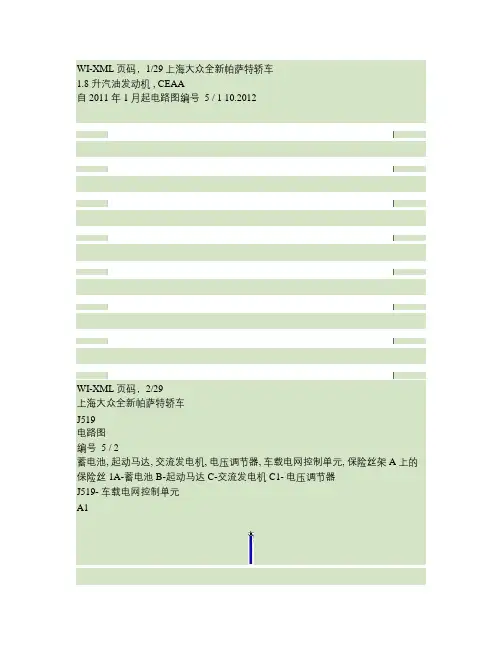

WI-XML页码，1/29上海大众全新帕萨特轿车1.8 升汽油发动机 , CEAA自 2011 年 1 月起电路图编号 5 / 1 10.2012WI-XML页码，2/29上海大众全新帕萨特轿车J519电路图编号 5 / 2蓄电池, 起动马达, 交流发电机, 电压调节器, 车载电网控制单元, 保险丝架 A 上的保险丝 1A-蓄电池B-起动马达C-交流发电机C1- 电压调节器J519- 车载电网控制单元A1SA1T1bT2axT4nT52c- 保险丝架 A 上的保险丝 1- 1 芯插头连接- 2 芯插头连接- 4 芯插头连接- 52 芯插头连接- 接地带，蓄电池 - 车身- 螺栓连接（30），在蓄电池保险丝座上- 连接 1（61），在主导线束中1 507B344**2wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色-仅适用于不带进入及起动许可的车辆- 仅适用于带进入及起动许可的车辆WI-XML页码，3/29上海大众全新帕萨特轿车J519电路图编号 5 / 3主继电器, 车载电网控制单元, 保险丝架 A 上的保险丝 4J271- 主继电器J519- 车载电网控制单元SA4SB17SB19SB25T40a12 652A1- 保险丝架 A 上的保险丝 4- 保险丝架 B 上的保险丝 17- 保险丝架 B 上的保险丝19- 保险丝架 B 上的保险丝 25- 40 芯插头连接- 发动机舱内左侧接地点- 变速箱和发动机地线的接地点- 正极连接 1（30a），在主导线束中- 正极连接 17（30a），在主导线束中- 正极连接 18（30a），在主导线束中-截至 2012 年 11 月- 自 2012 年 11 月起B315 B331 B332J271SB17SB25SB19rtB315**26.06.0*2*2rt/swrt/sw6.0rt*6.0rt*rt/swrt/wsrt/gert/swws swrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色B3310.5rt/wsB3320.5rt/sw35.0sw65212WI-XML页码，4/29上海大众全新帕萨特轿车J519电路图冷却液继续循环继电器, 车载电网控制单元J151- 冷却液继续循环继电器J519- 车载电网控制单元SB2SB3SB4SB5SB7SB9SB10B3511.00.5编号 5 / 4- 保险丝架 B 上的保险丝 2- 保险丝架 B 上的保险丝 3- 保险丝架 B 上的保险丝 4- 保险丝架 B 上的保险丝 5- 保险丝架 B 上的保险丝 7- 保险丝架 B 上的保险丝 9- 保险丝架 B 上的保险丝 10- 正极连接 2（87a），在主导线束中- 正极连接 3（87a），在主导线束中-截至2011 年 4 月- 自 2011 年 4 月起B352**2SB2SB4SB5SB7SB9SB10SB3J151*bl/rtrt/gews/rtws/rtrt/gnwsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色*2rt/geB3520.5ws/rtB351WI-XML页码，5/29上海大众全新帕萨特轿车J519电路图车载电网控制单元, 发动机部件供电继电器J519- 车载电网控制单元J757- 发动机部件供电继电器SC13SC16SC17SC27B351编号 5 / 5- 保险丝架 C 上的保险丝 13- 保险丝架 C 上的保险丝 16- 保险丝架 C 上的保险丝17- 保险丝架 C 上的保险丝 27- 正极连接 2（87a），在主导线束中-截至 2011 年 4 月- 自 2011 年 4 月起- 截至2012 年 11 月- 自 2012 年 11 月起6.0*4rt/sw6.0rt6.0*4rt/sw*36.0rt*3**2*3*4*0.35SC13J7571.0rt/ws*2SC16SC17SC270.5rt/ge0.5rt/ge2.5rt/gewsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色B351B351WI-XML页码，6/29上海大众全新帕萨特轿车J519电路图车载电网控制单元J519- 车载电网控制单元SC4- 保险丝架 C 上的保险丝 4SC5- 保险丝架 C 上的保险丝 5SC7- 保险丝架 C 上的保险丝 7SC11- 保险丝架 C 上的保险丝 11SC29- 保险丝架 C 上的保险丝 29- 正极连接（15），在主导线束中 B273B280B273编号 5 / 64.0sw- 正极连接 4（15a），在主导线束中- 正极连接 9（15a），在主导线束中B2854.0sw4.0sw6.0swSC11SC7SC4SC5SC290.5sw/vi0.5sw/vi0.5sw/gn0.75sw/bl0.5sw/gnB285B2800.5sw/vi0.5sw/vi0.5sw/gn0.5sw/gnwsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色WI-XML页码，7/29上海大众全新帕萨特轿车J519电路图编号 5 / 7端子 15 供电继电器, 车载电网控制单元, 供电继电器，总线端 50, 电子转向柱锁止装置控制单元J329- 端子 15 供电继电器J519- 车载电网控制单元J682- 供电继电器，总线端 50rt/sw4.0swJ764T16sT52bB62644 366B729- 电子转向柱锁止装置控制单元- 16 芯插头连接- 52 芯插头连接- 接地点，左侧 A 柱下部- 接地连接 1，在主导线束中- 接地连接 2，在主导线束中- 接地点，在上部转向柱上- 正极连接 2（15），在主导线束中- 连接 1（50），在主导线束中3674.04.0*0.5*4.0*20.5*2605 B626 B729J329J682J682**2wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色-仅适用于不带进入及起动许可的车辆- 仅适用于带进入及起动许可的车辆366brbr44605WI-XML页码，8/29上海大众全新帕萨特轿车J519电路图编号 5 / 8点火起动开关, 车载电网控制单元, 转向柱电子装置控制单元D-点火起动开关J519- 车载电网控制单元J527- 转向柱电子装置控制单元T16r- 16 芯插头连接T52a- 52 芯插头连接T52b- 52 芯插头连接T52c- 52 芯插头连接- 接地连接 1，在主导线束中 366B627*3*2***B627- 正极连接 3（15），在主导线束中-仅适用于不带进入及起动许可的车辆- 截至2012 年 11 月- 自 2012 年 11 月起**2*3J527wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色D366WI-XML页码，9/29上海大众全新帕萨特轿车J519电路图编号 5 / 9定速巡航装置开关, GRA 设置按钮, 车载电网控制单元, 转向柱电子装置控制单元, 连接（GRA），在主导线束中E45- 定速巡航装置开关E227- GRA 设置按钮F319- 选档杆档位 P 锁止开关J519- 车载电网控制单元0.35sw/wsJ527T10pT16rB441- 转向柱电子装置控制单元- 10 芯插头连接- 16 芯插头连接- 连接（GRA），在主导线束中-仅适用于不带进入及起动许可的车辆- 仅适用于带双离合器变速箱 0AM 的车辆- 仅适用于带双离合器变速箱 02E 的车辆- 仅适用于带自动变速箱的车辆B4410.350.350.350.350.35J527**2*3*4rt/ge*bl/vi*2*3*4wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色E45E227T10p/2F319WI-XML页码，10/29上海大众全新帕萨特轿车J519电路图车载电网控制单元, 发动机控制单元J519- 车载电网控制单元J623- 发动机控制单元T94a380 655编号 5 / 10- 94 芯插头连接- 接地连接 15，在主导线束中- 接地点，在左侧大灯上- 正极连接 5（87a），在主导线束中0.350.5 B354J623sw/visw/virt/gnrt/gnrt/gnbrbrbrB3543801.5rt/gn2.5brwsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色655WI-XML页码，11/29上海大众全新帕萨特轿车J519电路图编号 5 / 11车载电网控制单元, 发动机控制单元, 带功率输出级的点火线圈 1, 带功率输出级的点火线圈 2, 火花塞插头, 火花塞J519- 车载电网控制单元J623- 发动机控制单元N70- 带功率输出级的点火线圈 1N127- 带功率输出级的点火线圈 2P-火花塞插头Q-火花塞T4t- 4 芯插头连接T4u- 4 芯插头连接T14a- 14 芯插头连接T60aT94a- 60 芯插头连接- 94 芯插头连接- 接地连接 1-，在发动机预接线导线束中- 接地连接（点火线圈），在发动机预接线导线束中- 连接（87a），在发动机预接线导线束中0.350.35JD189281 306 D1892.5wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色306281WI-XML页码，12/29上海大众全新帕萨特轿车J519电路图编号 5 / 12车载电网控制单元, 发动机控制单元, 带功率输出级的点火线圈 3, 带功率输出级的点火线圈 4, 火花塞插头, 火花塞J519- 车载电网控制单元J623- 发动机控制单元N291- 带功率输出级的点火线圈 3N292- 带功率输出级的点火线圈 4P-火花塞插头Q-火花塞T4v- 4 芯插头连接T4w- 4 芯插头连接T14a- 14 芯插头连接T60a16J623D189D189281- 60 芯插头连接- 气缸盖罩上的接地点 1- 接地连接 1-，在发动机预接线导线束中- 接地连接（点火线圈），在发动机预接线导线束中- 连接（87a），在发动机预接线导线束中306 D189wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色306281WI-XML页码，13/29上海大众全新帕萨特轿车J519电路图编号 5 / 13发动机转速传感器, 冷凝器出口上的冷却液温度传感器, 车载电网控制单元, 发动机控制单元, 冷却液继续补给泵G28- 发动机转速传感器G83- 冷凝器出口上的冷却液温度传感器J519- 车载电网控制单元J623- 发动机控制单元T2bmT2cdT2cxT2en- 2 芯插头连接- 2 芯插头连接- 2 芯插头连接- 2 芯插头连接- 60 芯插头连接- 94 芯插头连接- 冷却液继续补给泵- 接地连接 5，在主导线束中- 接地点 2-，在发动机舱内左侧J623T60aT94aV51370 6401.0V51brG28G833702.5br4.0brwsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色640WI-XML页码，14/29上海大众全新帕萨特轿车J519电路图编号 5 / 14霍尔传感器, 爆震传感器 1, 车载电网控制单元, 发动机控制单元G40- 霍尔传感器G61- 爆震传感器 1J293- 散热器风扇控制单元J519- 车载电网控制单元J623T3afT3mT4pT6aj- 发动机控制单元- 3 芯插头连接- 3 芯插头连接- 4 芯插头连接- 6 芯插头连接- 60 芯插头连接- 94 芯插头连接- 连接 2（5V），在发动机预接线导线束中J623T60aT94aD174sw/grswge/viD1740.5sw/gr0.50.35T4p/3J293G40G61wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色WI-XML页码，15/29上海大众全新帕萨特轿车J519电路图编号 5 / 15增压压力传感器, 燃油压力传感器, 进气管风门电位计, 车载电网控制单元, 发动机控制单元G31- 增压压力传感器G247- 燃油压力传感器G336- 进气管风门电位计J519- 车载电网控制单元J623T3adT3zT4oT6aj- 发动机控制单元- 3 芯插头连接- 3 芯插头连接- 4 芯插头连接- 6 芯插头连接- 14 芯插头连接- 60 芯插头连接- 接地连接（传感器接地），在发动机预接线导线束中- 连接（5V），在发动机预接线导线束中J623T14aT60a474 D141swD1414740.5sw0.50.5G336G31G247wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色WI-XML页码，16/29上海大众全新帕萨特轿车J519电路图编号 5 / 16机油压力降低开关, 进气温度传感器, 冷却液温度传感器, 空气质量计, 车载电网控制单元, 发动机控制单元F378- 机油压力降低开关G42- 进气温度传感器G62- 冷却液温度传感器G70- 空气质量计J519- 车载电网控制单元J623T1aT2ceT2cfT5rT60aT94a316J623- 发动机控制单元- 1 芯插头连接- 2 芯插头连接- 2 芯插头连接- 5 芯插头连接- 60 芯插头连接- 94 芯插头连接- 接地连接（传感器接地 2），在发动机导线束中wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色WI-XML页码，17/29上海大众全新帕萨特轿车J519电路图编号 5 / 17车载电网控制单元, 发动机控制单元, 气缸 1 喷油阀, 气缸 2 喷油阀, 气缸 3 喷油阀, 气缸 4 喷油阀J519- 车载电网控制单元J623- 发动机控制单元N30- 气缸 1 喷油阀N31- 气缸 2 喷油阀N32- 气缸 3 喷油阀N33- 气缸 4 喷油阀T2cL- 2 芯插头连接T2cm- 2 芯插头连接T2cn- 2 芯插头连接T2co- 2 芯插头连接T8s- 8 芯插头连接T60a- 60 芯插头连接J623N30N31N32N33wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色WI-XML页码，18/29上海大众全新帕萨特轿车J519电路图编号 5 / 18车载电网控制单元, 发动机控制单元, 增压压力限制电磁阀, 活性碳罐电磁阀 1, 凸轮轴调节阀 1, 涡轮增压器循环空气阀, 机油压力调节阀J519- 车载电网控制单元J623- 发动机控制单元N75- 增压压力限制电磁阀N80- 活性碳罐电磁阀 1N205- 凸轮轴调节阀 1N249- 涡轮增压器循环空气阀N428- 机油压力调节阀T2bv- 2 芯插头连接T2ci- 2 芯插头连接T2cj- 2 芯插头连接T2ck- 2 芯插头连接T2dm- 2 芯插头连接T60a- 60 芯插头连接T94a- 94 芯插头连接- 连接 2（87a），在发动机预接线导线束中 D196J623ge/blN428N80N75N205 N249D196D196wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色WI-XML页码，19/29上海大众全新帕萨特轿车J519电路图编号 5 / 19电控油门操纵机构的节气门驱动装置, 电控油门操纵机构的节气门驱动装置角度传感器 1, 电控油门操纵机构的节气门驱动装置角度传感器 2, 节气门控制单元, 车载电网控制单元, 发动机控制单元, 进气管风门阀门G186- 电控油门操纵机构的节气门驱动装置G187- 电控油门操纵机构的节气门驱动装置角度传感器 1G188- 电控油门操纵机构的节气门驱动装置角度传感器 2J338- 节气门控制单元J519- 车载电网控制单元J623N316T2chT6adT14aT60aD196J623- 发动机控制单元- 进气管风门阀门- 2 芯插头连接- 6 芯插头连接- 14 芯插头连接- 60 芯插头连接- 连接 2（87a），在发动机预接线导线束中1.0N316J338G186G187G188D196wsswrortbrgnblgrlivigeorrs=============白色黑色红色红色褐色绿色蓝色灰色淡紫色淡紫色黄色橘黄色粉红色。
