6连续重整装置安全培训培训背景：装置投产之前或预备阶段学习培训对象：工人及生产管理人员培训目的：为制定操作规程及安全生产做准备。
培训内容建议：a、装置概况；b、物料危险性分析；c、工艺过程危险性分析；d、设备危险因素；e、危险有害因素分析（毒性、噪声振动、高温、腐蚀）；f、事故案例；g、重大危险源分析；h、定性定量评价（PHA、FTA、危险度评价）形式要求：a、培训文字材料；b、PPT注意：采用最新的标准规范。
言简意赅，避免长篇大论和废话，所采用的标准规范要在材料中注明。
6.1装置概况根据全厂加工总流程的安排，需建设一套220×104t/a连续重整装置（实际处理量为208.05×104t/a）。
本装置原料为装置外来的精制石脑油，主要产品有高辛烷值汽油调合组分、苯和混合二甲苯，同时副产H2。
6.1.1装置名称中国石油天然气股份有限公司广西石化分公司220×104t/a连续重整装置。
6.1.2装置规模及组成⑴装置规模重整反应部分设计规模为220×104t/a（实际处理量为208.05×104t/a）；催化剂再生部分设计规模为2041kg/h（4500磅/时）；苯抽提部分设计规模为55×104t/a；二甲苯分馏部分设计规模为130×104t/a（脱庚烷塔进料127.66×104t /a）。
装置设计年开工8400小时。
操作弹性为60%～110%。
⑵装置组成装置包括连续重整反应部分、氢气再接触、催化剂再生部分、苯抽提部分和二甲苯分馏部分。
6.1.3原料及产品6.1.3.1原料及产品性质⑴原料及其性质装置主要原料为上游装置生产的精制石脑油。
辅助原料有重整催化剂、低温脱氯剂、抽提蒸馏溶剂、消泡剂(硅油)、单乙醇胺、白土。
为了提高连续重整装置的适应能力，在设计中连续重整装置的进料提供了两种工况，即工况A（贫料）和工况B（富料）。
精制石脑油的性质见表6.1-1，6.1-2，重整原料杂质含量指标见表6.1-3。

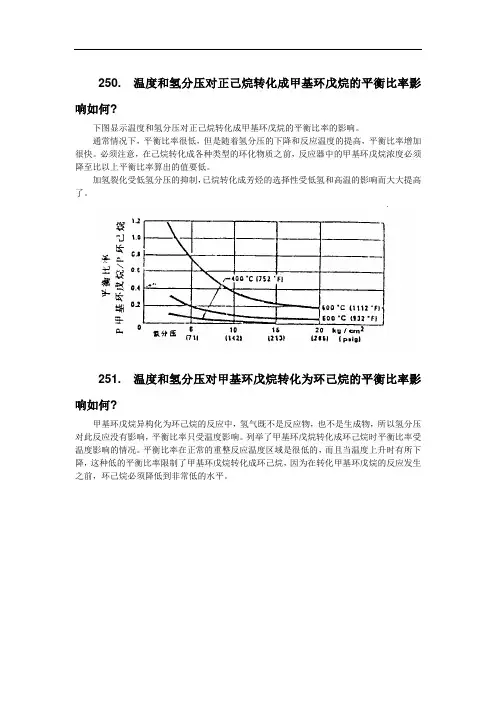

250. 温度和氢分压对正己烷转化成甲基环戊烷的平衡比率影响如何?下图显示温度和氢分压对正己烷转化成甲基环戊烷的平衡比率的影响。
通常情况下，平衡比率很低，但是随着氢分压的下降和反应温度的提高，平衡比率增加很快。
必须注意，在己烷转化成各种类型的环化物质之前，反应器中的甲基环戊烷浓度必须降至比以上平衡比率算出的值要低。
加氢裂化受低氢分压的抑制，已烷转化成芳烃的选择性受低氢和高温的影响而大大提高了。
251. 温度和氢分压对甲基环戊烷转化为环己烷的平衡比率影响如何?甲基环戊烷异构化为环己烷的反应中，氢气既不是反应物，也不是生成物，所以氢分压对此反应没有影响，平衡比率只受温度影响。
列举了甲基环戊烷转化成环己烷时平衡比率受温度影响的情况。
平衡比率在正常的重整反应温度区域是很低的，而且当温度上升时有所下降，这种低的平衡比率限制了甲基环戊烷转化成环己烷，因为在转化甲基环戊烷的反应发生之前，环己烷必须降低到非常低的水平。
252. 温度和氢分压对环已烷转化为苯的平衡比率影响如何?环己烷脱氢转化成苯的反应既简单又迅速，下图显示了温度和氢分压对平衡比率的影响。
因为环已烷转化成苯是不可逆的，热力学因素对选择性几乎没有影响，各种典型的铂重整操作条件都十分有利于苯的形成。
253. 作温度和压力对正己烷转化为苯的选择性影响如何?下图显示了工艺条件对正己烷转化成苯的选择性影响，这里苯的选择性被定义为：转化成苯的正己烷摩尔数和所有被转化的正己烷的摩尔数之比，这里的转化是指正己烷的消失量，所以产品中的己烷异构物不包括在。
图—24大体上反映出了正己烷脱氢环化的反应情况，在压力一定的情况下，正己烷转化成苯的选择性随着温度的增加而增加。
这是因为温度升高反应平衡向有利于脱氢环化的方向转移。
压力降低对选择性的改善，是因为改善了平衡比率和抑制加氢裂化反应速率的综合效果。
在538℃的反应温度下，试验压力从14kg／cm2下降到9kg／cm2，正己烷转化成苯的选择性增加了33％，当压力下降至5kg／cm2，选择性比14kg／cm2提高了70％，在高温和低压下，由正己烷生成苯的产率提高得很快，但是结焦量也非常大，因此，催化剂的稳定性成为首要的技术问题。
