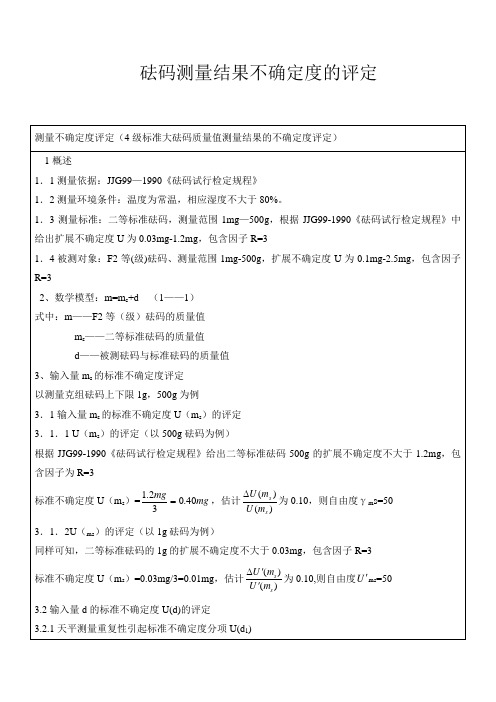

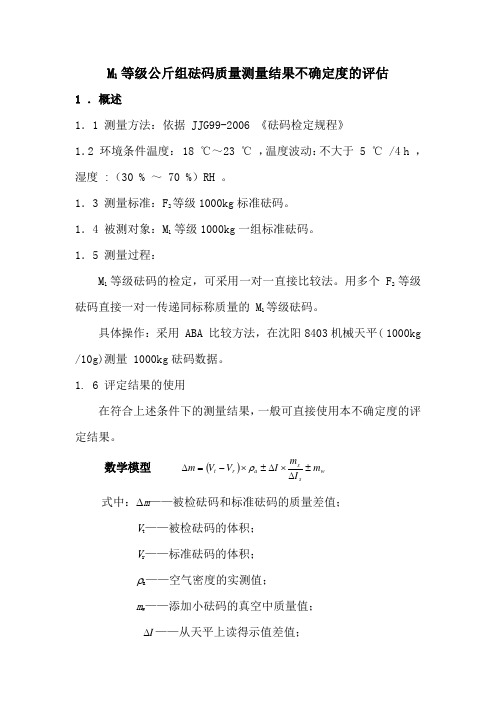

M 1 等级公斤组砝码质量测量结果不确定度的评估1 ．概述1．1 测量方法：依据 JJG99-2006 《砝码检定规程》1．2 环境条件温度： 18 ℃～23 ℃ ，温度波动：不大于 5 ℃ /4 h ，湿度 :（30 % ～ 70 %）RH 。

1．3 测量标准：F 2等级1000kg 标准砝码。

1．4 被测对象：M 1 等级1000kg 一组标准砝码。

1．5 测量过程：M 1 等级砝码的检定，可采用一对一直接比较法。

用多个 F 2 等级砝码直接一对一传递同标称质量的 M 1等级砝码。

具体操作：采用 ABA 比较方法，在沈阳8403机械天平( 1000kg /10g)测量 1000kg 砝码数据。

1. 6 评定结果的使用在符合上述条件下的测量结果，一般可直接使用本不确定度的评定结果。

数学模型 ()wssa r t m I m I V V m ±∆⨯∆±⨯-=∆ρ式中：∆m ——被检砝码和标准砝码的质量差值；V t ——被检砝码的体积； V r ——标准砝码的体积； ρa ——空气密度的实测值； m w ——添加小砝码的真空中质量值；I ∆——从天平上读得示值差值；s m ——测量天平灵敏度时所添加小砝码的折算质量值； s I ∆——由于添加灵敏度小砝码而引起的天平示值变化。

对一个1000kg 砝码的质量差，等精度测量 6次， 得到测量列如表1表11.测量过程的标准不确定度w u ()=∆m u w()112i-∆-∆∑=n m m ni =0.8367g式中：n ——测量次数 n =6i m ∆——衡量过程中的质量差值m ∆——衡量过程中质量差值的平均值2. 标准砝码的不确定度分量()r c m u()()r inst r m u k U m u 22+⎪⎭⎫ ⎝⎛==2.5g式中：U =5g k =2()r inst m u ——标准砝码质量的不稳定性引起的不确定度。

100g 砝码校准结果的测量不确定度评定1 概述1.1 测量依据：JJG99-2006《砝码检定规程》.1.2 环境条件：温度（18～26）℃，温度波动不大于0.5℃/h ，相对湿度不大于75%。

1.3 测量标准：F 1级标准砝码。

测量范围：100g ，由于JJG99-2006《砝码检定规程》中给出其扩展不确定度不大于0.167mg ，包含因子k =2。

1.4 被测对象： F 2级砝码组，量程100g 。

1.5 测量过程：采用单次替代称量法，将F 2级被测砝码在天平上一对一与F 1级标准砝码显示值直接对比法，得出被测砝码的误差值。

2 模型△m=m －m s式中：△m —机械天平示值误差m —电光天平示值m s —标准砝码值3 灵敏系数灵敏系数 C 1=э△m/эm=1C 2=э△m s /эm s =-14输入量的标准不确定度评定4.1 输入量m s 的标准不确定度u (m s )的评定:输入量m s 的标准不确定度u (m s )采用B 类方法进行评定。

根据JJG99-2006《砝码检定规程》中所给出F 1等级标准砝码100g 的扩展不确定度不大于0.167mg ，包含因子k =2。

标准不确定度u (m s )=0.167mg/2=0.084mg估计 △u (m s )/u (m s )为0.10，则自由度v ms =50。

4.2 输入量m 的标准不确定度u (m)的评定u (m )由3个标准分量构成：a) 天平测量重复性导致的不确定度分量u (m 1)；b) 天平刻度值估读误差不确定度分量u (m 2)；c) 测量天平分度值添加标准小砝码引起的不确定度分量u (m 3)；4.2.1天平测量重复性标准不确定度分量u (m 1)的评定：用同一砝码，通过天平TG328A 连续测量得到测量列，采用A 类方法进行评定。

在重复性条件下连续测量10次，得到测量值为：100.00009g ，100.00008g ，100.00008g ，100.00007g ，100.00008g ，100.00006g ，100.00008g ，100.00009g ，100.00009g ，100.00007g ， m = n 1∑=n i im 1=100.00008(g) 单次实验标准差：S=1)(12-∑-=n m m n i i =0.01mg自由度：v m1==10-1=94.2.2天平刻度值估读误差不确定度分量u (m 2)的评定：TG328A 天平的最小分度值为0.1mg ，示值估读到最小分度值的1/5，所引起的误差区间半宽为0.02/2=0.01mg ，为均匀分布，包含因子k=√3，其标准不确定度为u (m 2)=0.01/√3 =0.008mg, 自由度：v m2=504.2.3测量天平分度值添加标准小砝码引起的不确定度分量u (m 3) 的评定：测量天平分度值添加标准小砝码引起的不确定度分量u (m 3)，采用B 类方法进行评定： 测TG328A 天平分度值可能添加10mg 小砝码，根据根据JJG99-2006《砝码检定规程》中所给出F 2标准砝码10mg 的扩展不确定度不大于0.02mg ，包含因子k=3，标准不确定度u (m 3)=0.02mg/3=0.007mg估计可靠性为10%，自由度v m3=504.2.4标准不确定度u (m)的合成标准不确定度u (m) 由3个标准不确定度分项u (m 1)、u (m 2)、u (m 3)构成u (m )= 222007.0008.001.0++=0.013mg自由度v m =0.0134/（0.0014/9+0.0034/50+0.0074/50）=105 合成标准不确定度的评定输入量m 与m s 彼此独立不相关，合成标准不确定度可按下式得到：u c 2(△m )=[ э△m /эm ·u (m )]2+[э△m /эm s ·u(m s )]2=[C 1u(m )]2+[C 2u(m s )]2u c (△m )=22013.0084.0+ =0.085mg5.3合成标准不确定度的有效自由度V eff = u c 4(△m )/( u (m )]4/v m + u ( m s )]4/v m s )= 0.0854/(0.0134/10+ 0.0844/50)=53取合成标准不确定度的有效自由度V eff 为50。

不确定度评定过程及结果报告1、测量方法所用测量标准: E 2等级克组砝码标准装置 被测对象：F 1等级克组砝码由于质量计量的量值是实物量具砝码本身属性所反映的，他是借助于衡量仪器进行量值传递，标准装置复现量值是靠标准砝码和衡量仪器。

标准装置的输出量质量值。

依据JJG99-2006《砝码》检定规程中的替代称量法，得到被测砝码与标准砝码的质量差值以确定被测砝码的质量值。

2、影响计量标准器具复现量值的影响量在砝码进行量值传递时的影响量主要由标准砝码、衡量仪器和环境条件。

3、测量模型2)()())((21212.1t t r r a A B r t m m m m V V m m +-++--+=ρρ式中: 21,r r m m __________被检砝码的两次读数； 21,t t m m __________标准砝码的两次读数；t m _________被检砝码的质量；V A 、V B ________分别为标准砝码和被检砝码的体积； ρa _________实验室空气密度； ρ1.2_________约定标准空气密度。

4、不确定度来源（1）对砝码的重复性测量引入的不确定度； （2）标准砝码引入的不确定度； （3）空气浮力修正引入的不确定度； （4）衡量仪器引入的不确定度。

5、标准不确定度分量的评定（1） 对砝码的重复性测量引入的不确定度u cf :在测量过程中天平的重复性可采用连续测量得到的测量数据来作为A 类评定方法计算标准不确定度。

分别对2g 、20g 、100g 砝码进行连续测量10次，分别测得的数据如下:u cf (2g)=110)(2--∑iiMM=0.002mgu cf (20g)=110)(2--∑iiMM=0.001mgu cf (20g)=110)(2--∑iiMM=0.008mg（2）标准砝码引入的不确定度分量u cr：标准砝码的不确定度包括其质量的标准不确定度和其质量的不稳定性引入的不确定度。

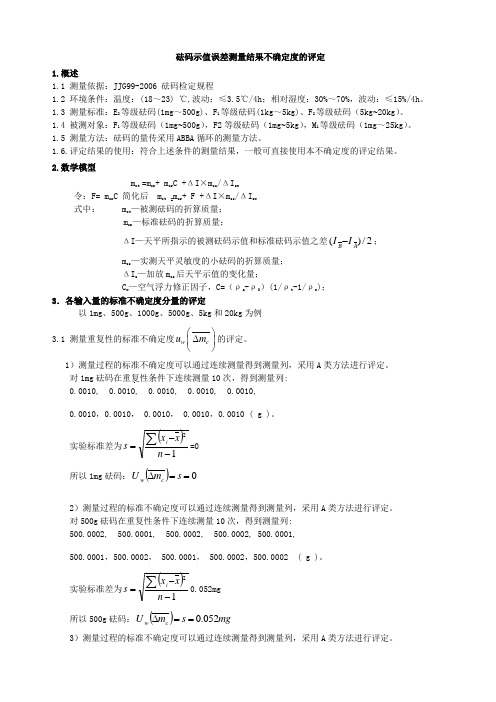

砝码示值误差测量结果不确定度的评定1.概述1.1 测量依据：JJG99-2006 砝码检定规程1.2 环境条件：温度：(18～23) ℃,波动：≤3.5℃/4h ；相对湿度：30%～70%，波动：≤15%/4h 。

1.3 测量标准：E 2等级砝码(1mg ～500g)、F 1等级砝码(1kg ～5kg)、F 2等级砝码（5kg ~20kg ）。

1.4 被测对象：F 1等级砝码（1mg ~500g ），F2等级砝码（1mg ~5kg ），M 1等级砝码（1mg ～25kg ）。

1.5 测量方法：砝码的量传采用ABBA 循环的测量方法。

1.6.评定结果的使用：符合上述条件的测量结果，一般可直接使用本不确定度的评定结果。

2.数学模型m ct =m cr + m cr C +ΔI ×m cs /ΔI sw令：F= m cr C 简化后 m ct =m cr + F +ΔI ×m cs /ΔI sw 式中： m ct —被测砝码的折算质量；m cr —标准砝码的折算质量；ΔI —天平所指示的被测砝码示值和标准砝码示值之差2/)(A B I I -；m cs —实测天平灵敏度的小砝码的折算质量； ΔI s —加放m cs 后天平示值的变化量；C w —空气浮力修正因子，C=（ρa -ρ0）(1/ρt -1/ρr )；3．各输入量的标准不确定度分量的评定以1mg 、500g 、1000g 、5000g 、5kg 和20kg 为例3.1 测量重复性的标准不确定度______w c u m ⎛⎫∆ ⎪⎝⎭的评定。

1）测量过程的标准不确定度可以通过连续测量得到测量列，采用A 类方法进行评定。

对1mg 砝码在重复性条件下连续测量10次，得到测量列: 0.0010, 0.0010, 0.0010, 0.0010, 0.0010,0.0010，0.0010， 0.0010， 0.0010，0.0010 ( g )。

1kg砝码折算质量的测量结果不确定度评定1测量方法测量依据：JJG99-2006《砝码检定规程》测量过程：采用替代衡量法。

首先将配衡砝码T放到天平左盘中心，然后将标准砝码放在右盘中心测量，读取数值，再加上测分度值的小砝码,读取数值，然后把标准砝码取下，放上被检砝码，读取数值，计算标准砝码与被测砝码之间差值。

根据规程提供的公式算出被检砝码的折算质量。

现以F i等级砝码为标准，在电子天平XT-1220M(Max1200g ； d : 1mg)上校准1kg等级砝码。

2数学模型m A m B (V A V B)( K 1.2) (L A L B)m「/(L Br L B)式中：m A —被检砝码的折算质量，mgm B —标准砝码的折算质量，mgV A—被检砝码的体积，cm3V B—标准砝码的体积，cm3L A—被检砝码的平衡位置；L B—被检砝码的平衡位置；m r —测天平分度值的标准小砝码的折算质量，mgL B「一测天平分度值加放M r后的平衡位置；K—校准时实验室的实际空气密度，mg/cm3；1.2mg/cm 33计算分量标准不确定度测量过程的标准不确定度u w m指在相同环境条件下用相同方法，相同仪器进行多次测量的重复性，一般测量次数多时，采用统计方法确定，该项不确定度往往归类于A类不确定度。

该类不确定度来源主要表现在空气扰动，振动波动、温度、湿度变化，静电，磁场吸附衡量仪器等的重复性方面。

现独立测量1kg级砝码10次,测量数据如表1表1 单次测量值帚 1 h i 1000.009gn i iu(m cr )应当由检定证书上给岀的扩展不确定度 U 和覆盖因子k(通常k=2)的商；结合标准砝码质量的不稳定性引起的不确定度u 吶(m cr )得到。

]u 22U (m cr )= .. ,U inst (m cr )\ k标准砝码引入的不确定度：查检定证书得1kg F i 等级标准砝码的扩展不确定度 U = k=2标准砝码质量的不稳定性引起的不确定度 U inst (m cr )可以从对标准砝码多次检定之后的质量变化中估计出来，857砝码为F i 等级砝码，该砝码 2007年首次检定，100 mg 砝码修正值为1 mg ，2008年修正值 为mg , 2012年为 mg 五年期间变化量为 mg ，所以U ins t (m cr ) =测天平分度值标准小砝码引起的不确定度： 测1 kg 砝码时，测天平分度值小砝码为 100 mg ，证书中给岀其扩展不确定度为U=，k=2标准不确定度u dmg则，标准砝码有关的不确定度u(m cr )的计算如下20.90.352 0.025220.57 mg空气浮力修正不确定度u b m(m i)2n 12.07mg与标准砝码有关的不确定度m cr标准砝码质量的标准不确定度u(m cr )=U 2inst (m cr ) U d 2该项不确定度来源于空气密度，砝码体积，体膨胀系数，砝码温度，在一般检定过程中，砝码体 膨胀系数砝码温度， 对不确定度的影响可忽略不及， 则对不确定度贡献主要为空气密度和砝码体积，该项不确定度为 B 类2 2~。

不确定度评定过程及结果报告1、测量方法所用测量标准: E 2等级克组砝码标准装置及E 2等级毫克组砝码标准装置 被测对象：F 1等级克组砝码及F 1等级毫克组砝码 2、测量模型2)()())((21212.1t t r r a A B r t m m m m V V m m +-++--+=ρρ式中: 21,r r m m __________被检砝码的两次读数； 21,t t m m __________标准砝码的两次读数；t m _________被检砝码的质量；V A 、V B ________分别为标准砝码和被检砝码的体积； ρa _________实验室空气密度； ρ1.2_________约定标准空气密度。

3、不确定度来源（1）对砝码的重复性测量引入的不确定度； （2）标准砝码引入的不确定度； （3）空气浮力修正引入的不确定度； （4）衡量仪器引入的不确定度。

4、标准不确定度分量的评定（1） 对砝码的重复性测量引入的不确定度u cf :在测量过程中天平的重复性可采用连续测量得到的测量数据来作为A 类评定方法计算标准不确定度。

分别对500mg 、2g 、20g 砝码进行连续测量10次，分别测得的数据如下:u cf (500mg)=110)(2--∑iiMM=0.0104mgu cf (2g)=110)(2--∑iiMM=0.015mgu cf (20g)=110)(2--∑iiMM=0.0114mg（2）标准砝码引入的不确定度分量u cr：标准砝码的不确定度包括其质量的标准不确定度和其质量的不稳定性引入的不确定度。

标称值为500mg、2g、20g的E2等级标准砝码的最大允许误差MPE分别为：±0.025mg、±0.04mg、±0.08mg。

检定规程中规定单个砝码的质量扩展不确定度（k=2）应不大于其最大允许误差绝对值的三分之一。

由于该套E2等级标准砝码为新构设备，其质量的不稳定性引入的不确定度依据规程中规定，相邻两个周期的检定结果之差不得超过该砝码最大允许误差的三分之一，按照均匀分布处理，包含因子k=3。
