13315524-数字化测图生产实习-教学大纲

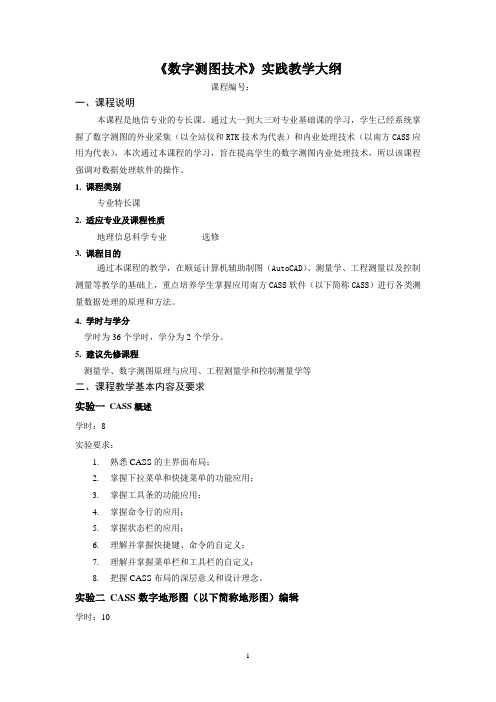

《数字测图技术》实践教学大纲课程编号：一、课程说明本课程是地信专业的专长课。

通过大一到大三对专业基础课的学习，学生已经系统掌握了数字测图的外业采集（以全站仪和RTK技术为代表）和内业处理技术（以南方CASS应用为代表），本次通过本课程的学习，旨在提高学生的数字测图内业处理技术，所以该课程强调对数据处理软件的操作。

1. 课程类别专业特长课2. 适应专业及课程性质地理信息科学专业选修3. 课程目的通过本课程的教学，在顺延计算机辅助制图（AutoCAD）、测量学、工程测量以及控制测量等教学的基础上，重点培养学生掌握应用南方CASS软件（以下简称CASS）进行各类测量数据处理的原理和方法。

4. 学时与学分学时为36个学时，学分为2个学分。

5. 建议先修课程测量学、数字测图原理与应用、工程测量学和控制测量学等二、课程教学基本内容及要求实验一CASS概述学时：8实验要求：1.熟悉CASS的主界面布局；2.掌握下拉菜单和快捷菜单的功能应用；3.掌握工具条的功能应用；4.掌握命令行的应用；5.掌握状态栏的应用；6.理解并掌握快捷键、命令的自定义；7.理解并掌握菜单栏和工具栏的自定义；8.把握CASS布局的深层意义和设计理念。

实验二CASS数字地形图（以下简称地形图）编辑学时：10实验要求：1.理解和把握CASS的数据和文件格式；2.掌握外业数据录入的方法；3.理解和掌握CASS的编码方法4.理解和掌握编辑成图方式；5.掌握图形编辑和地形图绘制的方法和技巧；6.掌握地形图的分幅、整饰。

7.要求能够独立熟练地完成外业数据到内业成图的全部操作。

实验三CASS地形图的工程应用学时：6实验要求：1.掌握几何要素查询的方法和技巧；2.掌握土方量计算的方法和技巧；3.掌握面积应用的相关操作；4.掌握图数转换方法和技巧。

实验四CASS在道路工程测量中的应用学时：6实验要求：1.掌握公路平面曲线设计的方法；2.掌握公路施工放样的相关操作；3.掌握挖填方量的计算方法和流程；4.掌握断面图绘制的方法和流程。

《数字测图》实习指导书孟祥来编适用专业：地理信息与遥感黑龙江工程学院·测绘工程学院年月《数字测图实习》数字测图实习任务书一、实习目的和要求课程目的：通过实习培养学生理论联系实际分析问题和解决问题的能力以及实际动手能力。

同时，也使学生在业务组织能力和实际工作能力方面得到锻炼，为今后从事与测绘有关的工作打下基础。

实习要求：1．熟练掌握水准仪和全站仪的使用；2．能够应用水准仪独立完成三、四等水准测量的观测与计算；3. 能够应用全站仪进行导线测量和碎部点的采集。

4. 了解数字测图的基本要求和成图过程。

5. 掌握小地区大比例尺数字测图方法和数字成图软件的使用。

二、实习内容和任务（1）各小组完成本测区的1∶500 比例尺地形图的控制测量。

包括等外水准和图根点的导线测量；（2）各小组测绘 1∶500 比例尺地形图，（备注：由于实习时间两周此项任务达到了解成图过程即可）。

三、实习计划和组织时间：本学期第14 周至 15 周 (5 月 28日至 6 月 8 日)进行，时间为两周。

地点：在黑龙江工程学院东校区校园内。

组织：由课程主讲教师负责实习指导工作；每班分为若干个实习小组，每组6-10 人，设组长 1 人。

实行组长负责制，组长负责全组的实习分工和仪器管理。

四、仪器工具和技术规范1、测量仪器：全站仪（包括电池、充电器）1 台，棱镜觇牌 2 套，脚架3 个，棱镜杆 1 根， S3水准仪 1 个，木制水准仪尺两个，水准仪脚架一个。

2、规范：《城市测量规范》CJJ8-99 和和《1∶500，1∶1000，1∶2000 地形图图式》GB/T 79293、其他工具：各组应自备计算器 1 个，小伞 1 把。

导线测量手簿、导线计算表，水准测量观测手簿。

五、具体实施和相关技术要求实习参照《城市测量规范》CJJ8-99 和《1∶500，1∶1000，1∶2000 地形图图式》GB/T 7929 的技术要求进行。

（各小组可到图书馆借阅。

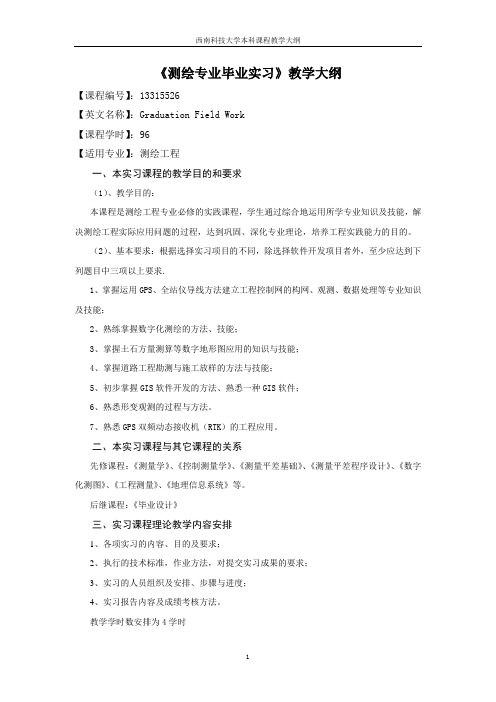

西南科技大学本科课程教学大纲《测绘专业毕业实习》教学大纲【课程编号】：13315526【英文名称】：Graduation Field Work【课程学时】：96【适用专业】：测绘工程一、本实习课程的教学目的和要求（1）、教学目的：本课程是测绘工程专业必修的实践课程，学生通过综合地运用所学专业知识及技能，解决测绘工程实际应用问题的过程，达到巩固、深化专业理论，培养工程实践能力的目的。

（2）、基本要求：根据选择实习项目的不同，除选择软件开发项目者外，至少应达到下列题目中三项以上要求.1、掌握运用GPS、全站仪导线方法建立工程控制网的构网、观测、数据处理等专业知识及技能；2、熟练掌握数字化测绘的方法、技能；3、掌握土石方量测算等数字地形图应用的知识与技能；4、掌握道路工程勘测与施工放样的方法与技能；5、初步掌握GIS软件开发的方法、熟悉一种GIS软件；6、熟悉形变观测的过程与方法。

7、熟悉GPS双频动态接收机（RTK）的工程应用。

二、本实习课程与其它课程的关系先修课程：《测量学》、《控制测量学》、《测量平差基础》、《测量平差程序设计》、《数字化测图》、《工程测量》、《地理信息系统》等。

后继课程：《毕业设计》三、实习课程理论教学内容安排1、各项实习的内容、目的及要求；2、执行的技术标准，作业方法，对提交实习成果的要求；3、实习的人员组织及安排、步骤与进度；4、实习报告内容及成绩考核方法。

教学学时数安排为4学时环境与资源学院四、实习内容安排本课程安排工程控制测量、GPS定位测量、数字化测绘、数字化地形图应用、形变监测、道路勘测与施工放样、GIS软件开发等众多实践环节，学生可根据就业单位工作需求及自身专业知识和技能的不足，以实习小组为单位，自由选择，以充分调动其学习的积极性和主动性。

除选择软件开发的学生外，每个同学均要选择3个以上项目，实习过程在老师指导下独立完成。

各小组实习项目交叉进行，以便最大程度地利用教学资源。

数字测图实习指导书甘肃林业职业技术学院数字测图实习指导书ShuZi CeTu ShiXi ZhiDaoShu谢爱萍编著测绘工程系工程测量教研室二○○六年四月目录第一部分数字测图实习实训须知一实习与实习一般要求-------------------------------------------------------（2）二使用仪器的规则----------------------------------------------------------（2）第二部分数字测图课堂实习实习一全站仪的基本使用----------------------------------------------------（4）实习二全站仪三角高程导线测量-----------------------------------------------（9）实习三图根控制数据采集----------------------------------------------------（10）实习四测记法外业数据采集--------------------------------------------------（12）实习五全站仪的数据传输---------------------------------------------------（20）实习六 CASS测图系统测点点号成图法定位成图法地物的绘制--------------------（24）实习七 CASS测图系统自动成图法地物的绘制---------------------------------- (29) 实习八应用CASS绘测图系统制等高线--------------------------------------- (33) 实习九地物编辑、图形分幅与图幅整饰----------------------------------------（39）实习十掌上电脑数字测图--------------------------------------------------- (45) 第三部分数字测图教学实习一实习目的---------------------------------------------------------------(47) 二实习内容---------------------------------------------------------------(47) 三时间安排---------------------------------------------------------------(48)四实习组织---------------------------------------------------------------(48) 五实习工作要求-----------------------------------------------------------(48) 六实习内外业工作注意事项-------------------------------------------------(49) 七实习测量工作的技术要求-------------------------------------------------(49) 八应提交的实习成果-------------------------------------------------------(60) 九考核方式成绩评定-------------------------------------------------------(61)第一部分数字测图实习与实习须知《数字测图》实习是该课程教学的重要组成部分，是巩固和深化课堂所学知识的必要环节。

内蒙古科技大学《数字化测图原理与方法》实习教学大纲及指导书（测绘工程专业使用）矿业与煤炭学院2014.06.15测绘工程专业《数字化测图原理与方法》实习教学大纲实习英文名称：Practice for Digital Mapping Principles and Methods课程编号：01143302-01实习周数：4周学分数：一、实习性质、目的和任务《数字化测图原理与方法》实习是测绘工程专业本科生的实践性必修课程。

任务：掌握全站仪的数据采集、数据处理及室内成图。

目的：本次实习是在完成《数字化测图原理与应用》理论教学之后进行的，通过实习，使学生能够把学到的理论知识和实际有机的结合起来，充分提高实际操作技能，基本掌握数字化测图的原理与方法。

二、实习内容与要求实习内容：1、野外数据采集：包括图根控制测量和碎部测量。

2、数据的传输：数据由全站仪传输到计算机，生成图形文件。

3、计算机图形编辑：利用数字测图软件进行人机交互式的图形编辑与修改。

4、图幅整饰：地形图的分幅、图廓的自动绘制5、地形图输出：绘图仪输出图纸。

实习要求：1、全面、系统的掌握数字化测图的理论和方法。

2、每组应完成一幅（50cm 50cm）1：1000数字地形图。

3、实际测图过程中，一切操作都应遵循数字化测图图式、规范的要求。

三、实习程序与时间安排数字测图实习总学时为4周，每周7天，每天2个单元，合计56个单元，每单元实习时间为4小时。

四、实习方法与指导方式每4～6人为一组，本次实习是利用本市的测量实习基地或结合生产实习。

实习的主要方式是野外采集和室内成图。

指导方式：①现场教学：采用现场教师边操作、边指导的教学方法，由指导教师边操作示范、边讲授。

然后，由学生自己操作来完成任务。

②室内教学：根据野外采集的数据，学生进行室内成图，指导教师根据有关（规范）要求，进行检查验收。

五、安全、法制、纪律教育1、注意人身安全、仪器设备安全。

2、实习期间的各项工作以小组为单位进行。

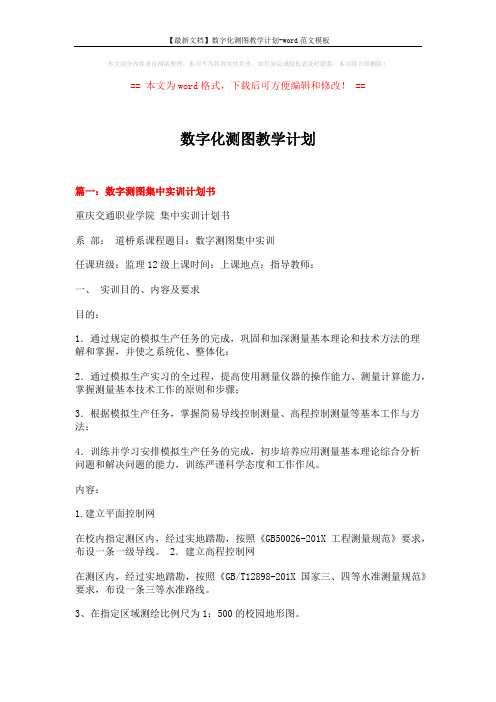

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==数字化测图教学计划篇一：数字测图集中实训计划书重庆交通职业学院集中实训计划书系部：道桥系课程题目：数字测图集中实训任课班级：监理12级上课时间：上课地点：指导教师：一、实训目的、内容及要求目的：1．通过规定的模拟生产任务的完成，巩固和加深测量基本理论和技术方法的理解和掌握，并使之系统化、整体化；2．通过模拟生产实习的全过程，提高使用测量仪器的操作能力、测量计算能力，掌握测量基本技术工作的原则和步骤；3．根据模拟生产任务，掌握简易导线控制测量、高程控制测量等基本工作与方法；4．训练并学习安排模拟生产任务的完成，初步培养应用测量基本理论综合分析问题和解决问题的能力，训练严谨科学态度和工作作风。

内容：1.建立平面控制网在校内指定测区内，经过实地踏勘，按照《GB50026-201X工程测量规范》要求，布设一条一级导线。

2．建立高程控制网在测区内，经过实地踏勘，按照《GB/T12898-201X国家三、四等水准测量规范》要求，布设一条三等水准路线。

3、在指定区域测绘比例尺为1：500的校园地形图。

4.实习结束时，以小组为单位提交实习成果资料（含小组资料及个人实习报告）。

基本要求：1、学生必须完成教学计划所规定的全部实习内容和实习环节并在老师的指导下完成好实习报告。

2、学生应认真参与实习，收集有关实训资料和资料汇总，虚心向相关现场人员学习，遵守实训纪律，不行出现任何违纪违规行为，不得做任何有损学校和专业形象的事。

否则，一经证实，一律作不合格处理。

二、实训进程表《数字测图》集中实训进程安排表[第17周][第18周][第19周]三、纪律要求1、实习时间为：上午：9：00-12：20，下午2：00-5：00，原则上作息时间内应在实习现场或指定教室或场所完成实习任务和实习报告。

数字测图实习指导书目录第一章总则错误！未定义书签。

1.1 实习目的与要求错误！未定义书签。

1.2 实习任务及时间安排错误！未定义书签。

1.3 仪器及工具错误！未定义书签。

1.4 技术要求错误！未定义书签。

1.5 上交资料错误！未定义书签。

1.6 注意事项错误！未定义书签。

1.7 实习成绩评定方法错误！未定义书签。

1.8 实习纪律及要求错误！未定义书签。

1.9 编写实习报告错误！未定义书签。

第二章图根控制测量错误！未定义书签。

2.1 图根控制测量流程图错误！未定义书签。

2.2 图根控制测量方法及要求错误！未定义书签。

1.控制网布设要求错误！未定义书签。

2.收集资料错误！未定义书签。

3.现场踏勘、选点及埋石错误！未定义书签。

2.3 角度观测错误！未定义书签。

2.4 距离测量错误！未定义书签。

1.测距注意事项错误！未定义书签。

2.边长计算错误！未定义书签。

2.5 水准测量错误！未定义书签。

1.方案设计错误！未定义书签。

2．选点和埋石错误！未定义书签。

3. 四等水准测量错误！未定义书签。

2.6 三角高程测量错误！未定义书签。

1.测高程起算点错误！未定义书签。

2.垂直角观测错误！未定义书签。

3.仪器高和觇标高的测定错误！未定义书签。

4.高差计算错误！未定义书签。

2.7 控制测量内业计算错误！未定义书签。

1.资料准备错误！未定义书签。

2.平差计算错误！未定义书签。

3.整理资料错误！未定义书签。

第三章地形图测绘错误！未定义书签。

3.1 野外地形测量流程图错误！未定义书签。

3.2 地形测量方法及要求错误！未定义书签。

1. 测站点的设置错误！未定义书签。

2. 碎部点测量错误！未定义书签。

3.全站仪测记法错误！未定义书签。

3.3 地形测量测绘内容及取舍原则错误！未定义书签。

1. 测量控制点测绘错误！未定义书签。

2. 居民地和垣栅的测绘错误！未定义书签。

3. 交通及附属设施测绘错误！未定义书签。

4. 管线测绘错误！未定义书签。

《数字化测图原理与方法》教学大纲第一篇：《数字化测图原理与方法》教学大纲《数字化测图原理与方法》教学大纲一、课程基本信息1、课程英文名称：The Principle and Method of Digital Surveying and Mapping2、课程类别：专业基础课3、课程学时：总学时48，上机学时284、学分：35、先修课程：测量学、计算机绘图（AUTOCAD）6、适用专业：测绘工程7、大纲执笔：测绘工程教研室刘福臻8、大纲审批：建筑工程学院学术委员会9、制定（修订）时间：2006年9月二、课程的目的与任务《数字化测图原理与方法》是本专业的一门骨干专业基础课，它包括基本测量理论和仪器操作、测量误差基本知识、控制测量、数字化地形图测绘技术基础和数字化测图的内业编辑等内容。

通过本课程的教学，使学生获得有关数字化测量的最基本的理论知识、大比例尺数字化测图的方法，能够绘制数字化地形、地籍图。

为后续的《工程控制测量》等课程的学习打下坚实的基础。

三、课程的基本要求要求学生：(1)基本掌握：全站仪、经纬仪、水准仪等光学或电子仪器的测量原理和使用方法；(2)基本掌握：大比例尺数字化测图的基本技术、作业方法；(3)初步掌握：数字化成图的软件使用；(4)达到能独立从事地面点位的平面位置和高程的测量作业，完成大比例尺数字化地形图测绘工作。

四、课程内容、要求及学时分配【理论教学】：(一)数字化测量的基本知识2学时教学内容：1、数字化的概念、内容，2、数字化成图的原理和工作原则，3、数字化测图的基本知识，4、测量坐标系与数字化测图坐标系的转换。

重点：数字化测图的基本知识，测量坐标系与数字化测图坐标系的转换。

难点：测量坐标系与数字化测图坐标系的转换。

(二)基本测量原理和仪器6学时教学内容：1、经纬仪、水准仪、测距仪和全站仪的测量原理2、全站仪的操作使用方法，3、用全站仪进行常规测量，4、用全站仪进行程序测量，5、全站仪的系统设置，6、全站仪进行数据存储，7、用全站仪进行放样。

《数字测图实习》教学指导书河海大学测绘科学与工程系目录第一节实习目的与任务 (1)一、实习的目的及基本要求 (1)二、实习方式 (1)三、实习内容 (1)四、实习时间安排 (2)五、仪器和工具 (2)六、实习考核 (3)七、参考工具书 (4)第二节实习场地介绍 (4)第三节导线测量 (5)一、踏勘选点 (5)二、导线边长和角度测量 (5)三、导线内业计算 (5)第四节高程测量 (5)第五节地形图测绘 (6)一、作业模式 (6)二、全站仪与测图软件 (6)第六节地形图精度检查及总结报告 (8)一、地形图精度检测 (8)二、总结报告的编写 (8)第一节实习目的与任务一、实习的目的及基本要求数字测图实习是《数字测图原理与方法》课程教学的重要组成部分，是巩固和深化课堂所学知识的必要环节。

实习主要内容为大比例尺地形图测绘练习，通过实习使学生熟练掌握全站仪、DS3水准仪的使用，掌握小区域大比例尺地形图测绘的各项技术环节，即：控制测量的实施、地物地貌的测绘方法及利用数字测图系统进行数字地形图成图的基本技能。

要求学生理论联系实际，灵活应用课堂所学知识解决实际问题，培养学生严格认真的科学态度、实事求是的工作作风和互相协作的团队精神。

二、实习方式实习外业部分安排在人武学院测量实习基地进行，内业部分学生自备电脑组成局域网利用数字测图系统CASS9.1网络版编制地形图，实习按小组进行，各组在指导教师的指导下，独立完成各项实习任务。

三、实习内容1、仪器的检验掌握水准仪的基本操作及检验方法，了解其校正的方法及过程。

掌握全站仪的使用及常规检验手段，了解包括照准部水准器的检校及视准误差、横轴误差、竖盘指标差的测定及改正数设置。

2、水准测量每组按规范要求完成约规定测程的四等水准测量工作。

作业模式S3水准仪配控制精灵。

3、导线测量每组按规范要求完成二级导线及若干图根导线测量。

作业模式全站仪配控制精灵。

4、地形图测绘每组完成指定范围的测图。

数字化测图实习任务及指导书
一、教学实习的任务和要求
1.培养学生热爱专业、热爱集体和艰苦奋斗的精神，严肃认真、一丝不苟、精益求精的工作作风以及爱护仪器、团结协作的职业道德。

2.掌握全站仪的使用方法。

3.能独立进行小地区大比例尺数字地图的测绘。

4.掌握利用南方CASS数字成图软件编绘数字地图的方法。

二、基本资料
每组配备全站仪一台，单棱镜一对（两个），对中杆一个。

三、实习基本内容及进度安排
数字地图测绘实习的具体内容如下：
（1）练习和掌握全站仪的使用方法；
（2）每组测绘一幅1：500的数字地图；
（3）熟悉和掌握南方CASS地形绘图软件编辑地形图的基本方法。

进度安排：
实习内容时间（天）
领取仪器0.5
选择控制点0.5
熟悉仪器0.5
控制测量 1.5
碎步点数据采集 1.5
室内成图 1
总结0.5
合计 6
四、作业步骤与技术要求
1.平面控制测量
（1）有余测区范围小，故直接建立图根控制网，并采用独立平面直角坐标系。

每个实习小组建立各自的图根级导线，导线点应均匀分布在测区内。

（2）导线边长、水平角施测要求及精度要求。

①观测：水平角观测两个测回，内角采用测回法观测；距离测量往测一测回（瞄准目标一次，读数4次），直接读记平距；
②取位：角度取至秒，距离取至㎜，坐标取至㎜；、
③限差：对中误差≤3㎜，水准管气泡偏差＜1格，水平角观测半侧回较差≤±24″，距离测量一测回读数差≤5㎜；
④精度要求：导线内角和闭合差≤±20″√n，导线全长相对闭合差≤1／10000。
