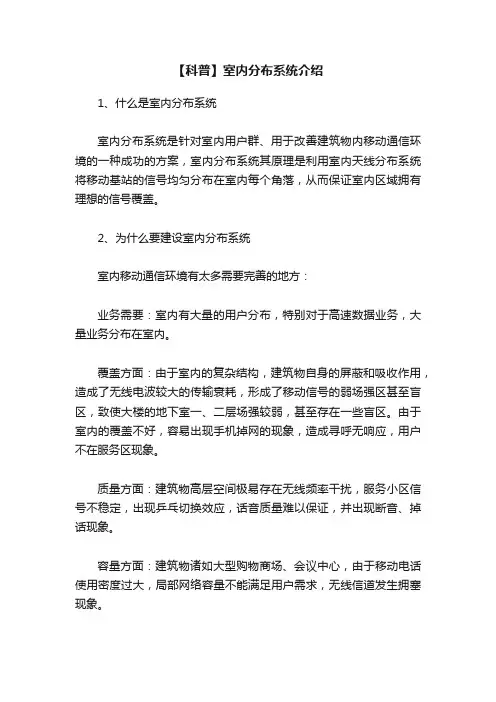

【科普】室内分布系统介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案,室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落,从而保证室内区域拥有理想的信号覆盖。
2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方:业务需要:室内有大量的用户分布,特别对于高速数据业务,大量业务分布在室内。
覆盖方面:由于室内的复杂结构,建筑物自身的屏蔽和吸收作用,造成了无线电波较大的传输衰耗,形成了移动信号的弱场强区甚至盲区,致使大楼的地下室一、二层场强较弱,甚至存在一些盲区。
由于室内的覆盖不好,容易出现手机掉网的现象,造成寻呼无响应,用户不在服务区现象。
质量方面:建筑物高层空间极易存在无线频率干扰,服务小区信号不稳定,出现乒乓切换效应,话音质量难以保证,并出现断音、掉话现象。
容量方面:建筑物诸如大型购物商场、会议中心,由于移动电话使用密度过大,局部网络容量不能满足用户需求,无线信道发生拥塞现象。
由于室内覆盖存在上述问题,因此出现了解决室内覆盖的解决方案——室内分布系统。
3、什么地区需要室内覆盖?室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。
室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。
话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。
发生频繁切换的室内场所高层建筑的顶部,收到多个基站的功率近似的信号。
4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远,为室内分布系统提供信源,BBU与RRU之间通过光纤连接,不同运营商安装方法有所不同,例如电信的BBU安装在基站,RRU安装于覆盖场所;移动的BBU与RRU 大多数安装在覆盖场所。
微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源,即有线接入方式。
室分的原理什么是室分?室内分布系统(IBS)又称室分系统,是一种用于室内无线电信号覆盖的技术方案。
它是一种通信系统,通过使用多个小型天线在建筑结构的不同位置进行信号覆盖和传输,从而提高系统的无缝覆盖性能和通信质量。
室内分布系统可以分为被动型、放大型和数字型三种,其中被动型室分系统是最为简单、经济和实用的方式。
室分系统的基本原理室分系统是通过分布在建筑物内部的多个小型室内天线来实现信号的覆盖和传输。
当信号经由一个或多个传输媒介传输时,其信号会受到阻挡、衰弱、渗透和干扰等影响,使得信号的质量下降,信号的覆盖范围受限,同时也会引发信号冲突和通信干扰等问题。
而使用室分系统后,可以将信号传输媒介的影响最小化,利用小型多天线进行信号传输,将信号各别分散覆盖到各个相对独立的小区域内,从而实现信号的全覆盖和减少信号的干扰。
室分系统的组成部分室分系统主要由天线、衰减器、耦合器、分配器、合路器、放大器、过滤器、放大器和分析仪等组成。
其中:天线:是室分系统的核心设备,用于接收和发射信号。
衰减器:用于衰减天线输入信号的强度。
耦合器:用于将输入信号耦合并分配到合适的单元天线上。
分配器:用于将信号分配到不同的天线上,确保室内各区域信号接收稳定。
合路器:用于将单元天线接收到的多路信号汇总成一个信号输出。
放大器:用于放大信号的强度,以便天线的更远传输。
过滤器:用于去除电磁波和其它的通信干扰,以确保信号质量的稳定和连续。
分析仪:用于定位和查找信号干扰源,以便对于干扰进行处理和清除。
室分系统的优点室分系统可以极大地提升建筑物内的信号覆盖质量,使用室分技术能够实现以下几个方面的优点:1. 信号覆盖范围广:由于室分系统采用多个小型天线进行信号传输,可以将指定的区域和具体的房间全部涵盖。
2. 信号覆盖稳定:由于采用多台天线分布式覆盖,从而使得信号在不同区域内的强度和稳定性更可靠,并且不会受到无线环境变化的影响。
3. 信号质量高:由于室分系统使用的多台天线之间进行协同工作,综合效果比起一台天线要好,可以有效地避免信号的波动、抖动和间断问题。

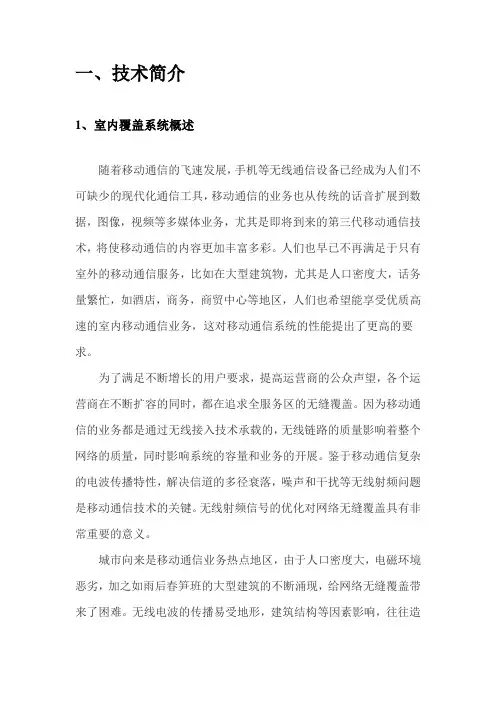

一、技术简介1、室内覆盖系统概述随着移动通信的飞速发展,手机等无线通信设备已经成为人们不可缺少的现代化通信工具,移动通信的业务也从传统的话音扩展到数据,图像,视频等多媒体业务,尤其是即将到来的第三代移动通信技术,将使移动通信的内容更加丰富多彩。
人们也早已不再满足于只有室外的移动通信服务,比如在大型建筑物,尤其是人口密度大,话务量繁忙,如酒店,商务,商贸中心等地区,人们也希望能享受优质高速的室内移动通信业务,这对移动通信系统的性能提出了更高的要求。
为了满足不断增长的用户要求,提高运营商的公众声望,各个运营商在不断扩容的同时,都在追求全服务区的无缝覆盖。
因为移动通信的业务都是通过无线接入技术承载的,无线链路的质量影响着整个网络的质量,同时影响系统的容量和业务的开展。
鉴于移动通信复杂的电波传播特性,解决信道的多径衰落,噪声和干扰等无线射频问题是移动通信技术的关键。
无线射频信号的优化对网络无缝覆盖具有非常重要的意义。
城市向来是移动通信业务热点地区,由于人口密度大,电磁环境恶劣,加之如雨后春笋班的大型建筑的不断涌现,给网络无缝覆盖带来了困难。
无线电波的传播易受地形,建筑结构等因素影响,往往造成大型建筑内信号难以满足要求,无论是现有的GSM还是CDMA系统,其穿透能力都比较弱,尤其是小灵通和3G系统,其信号穿透能力更弱。
因此,室外基站覆盖信号在室内会存在接收不稳定及在地面下范围无法接受的问题。
同时,大量现代化的建筑物由于容量的原因更不能靠室外的基站信号覆盖。
例如,在大型建筑物的底层,地下商场,地下停车场等地区,移动通信信号弱,手机等无线设备无法正常使用,形成了移动通信的盲区和阴影区;在中间楼层,由于来自周围不同基站信号的重叠,产生乒乓效应,手机切换频繁,甚至掉话,严重影响了手机的正常使用;在建筑物的高层,由于受基站天线高度的限制,无法正常覆盖,也是移动通信的盲区。
另外,在有些建筑物内,虽然手机能够正常通话,但是由于用户密度大,基站信道拥挤,手机上线困难。
中国移动室内分布系统技术规范1. 引言中国移动室内分布系统技术规范(以下简称“技术规范”)是为了确保中国移动在室内环境的通信质量和用户体验而制定的一系列规范和要求。
本技术规范旨在为室内分布系统的设计、建设、维护和优化提供统一的指导,以满足高质量的通信需求。
2. 术语和定义本技术规范中涉及到的术语和定义如下: - 室内分布系统(In-Building Distribution System,IBS):为满足室内通信需求而设计的系统,包括分布式天线系统(Distributed Antenna System,DAS)、室内小基站等。
- 分布式天线系统(Distributed Antenna System,DAS):将无线信号从主基站通过传输线路分配到室内的天线系统。
- 室内小基站(Indoor Small Cell):在室内布置的小型基站设备,用于增强室内信号覆盖和容量。
- 室内半径(Indoor Coverage Range):室内分布系统能够覆盖的最大距离。
- 室内容量(Indoor Capacity):室内分布系统能够支持的最大用户数或数据传输速率。
3. 技术规范要求3.1 室内分布系统设计3.1.1 网络需求分析在设计室内分布系统之前,需要进行充分的网络需求分析。
包括但不限于以下方面: - 室内覆盖需求:分析室内不同区域的覆盖需求,包括语音通话、数据传输等。
- 室内容量需求:根据用户数量和数据传输量估计室内分布系统的容量需求。
- 阻挡物分析:分析室内存在的可能影响信号传播的障碍物,如墙壁、楼板等。
3.1.2 设计方案选择根据网络需求分析的结果,选择适合的室内分布系统设计方案。
包括但不限于以下方面: - 分布式天线系统(DAS):根据覆盖需求和容量需求,选择适当的DAS系统方案。
- 室内小基站:根据覆盖需求和容量需求,选择适当的室内小基站方案。
3.1.3 设计参数设置根据选择的设计方案,设置相应的设计参数。
【科普】室内分布系统2014-12-23网优雇佣军1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案,室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落,从而保证室内区域拥有理想的信号覆盖。
2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方:业务需要:室内有大量的用户分布,特别对于高速数据业务,大量业务分布在室内。
覆盖方面:由于室内的复杂结构,建筑物自身的屏蔽和吸收作用,造成了无线电波较大的传输衰耗,形成了移动信号的弱场强区甚至盲区,致使大楼的地下室一、二层场强较弱,甚至存在一些盲区。
由于室内的覆盖不好,容易出现手机掉网的现象,造成寻呼无响应,用户不在服务区现象。
质量方面:建筑物高层空间极易存在无线频率干扰,服务小区信号不稳定,出现乒乓切换效应,话音质量难以保证,并出现断音、掉话现象。
容量方面:建筑物诸如大型购物商场、会议中心,由于移动电话使用密度过大,局部网络容量不能满足用户需求,无线信道发生拥塞现象。
由于室内覆盖存在上述问题,因此出现了解决室内覆盖的解决方案——室内分布系统。
3、什么地区需要室内覆盖?室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。
室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。
话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。
发生频繁切换的室内场所高层建筑的顶部,收到多个基站的功率近似的信号。
4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远,为室内分布系统提供信源,BBU与RRU之间通过光纤连接,不同运营商安装方法有所不同,例如电信的BBU安装在基站,RRU安装于覆盖场所;移动的BBU与RRU大多数安装在覆盖场所。
微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源,即有线接入方式。
一、总则为加强通信网络设备维护管理及客户网络服务的质量,确保通信网络运行质量、降低运行维护成本,规范代维服务内容,保证外包服务正常有序开展,特制定本技术规范。
省分公司对代维采取垂直管理方式,要求各市州代维队伍建立统一的流程、工作机制、考核办法,加强管理人员的培训工作和队伍建设。
代维内容和考核工作围绕日常管理、周期巡检、隐患整治、故障抢修、资料管理、工程配合、业务配合和专项维护工作等代维作业内容展开,包括室分系统交维验收、资源管理、日常巡检、故障处理、物业管理、维护资源配置要求等,并根据中国铁塔维护相关规范最新版本做相应调整,确保全省代维工作内容统一,目标明确,职责分明。
二、适用范围2.1 室内分布系统2.1.1 无源分布系统包括分布系统设备及所有为客户设备提供电力的配套设施。
分布系统设备包括馈线、天线、漏缆、耦合器、功分器、合路器、电桥等器件、接头、双绞线、支架、辅材等。
2.1.2 有源分布系统的维护范围包括分布系统设备及所有为设备提供电力的配套设施。
分布系统设备包括光纤分布系统的AU、EU、RU及末端分布系统,微站型分布系统的RHub以及pRRU等。
2.1.3 隧道室分系统的维护范围为高铁红线区域内归属于铁塔公司的相关资产,主要包括室分主设备、隧道机房/洞室电源配套设施、泄漏电缆、光交箱、光缆线路(包含红线外引入部分)、洞口场坪抱杆等。
2.2 动力环境设备2.2.1 市电供电系统(铁塔公司产权的高压线路、变压器、低压供电线路、电表、避雷装置等)。
2.2.2 动力设备(含开关电源、直流远供、电池、逆变器、UPS、稳压器等)。
2.2.3 动环监控采集设备。
2.2.4 基站空调设备。
2.2.5 节能减排设备2.2.6 新能源等其他动力配套设备三、代维服务内容和要求3.1 巡检及基础测试3.1.1 具体内容代维人员对所维护的设施定期进行预防性巡视检查与操作,及时发现和处理站址设施隐患,保障安全、平稳运行。
室内分布系统的工作原理及技术要求一、室内分布系统原理 (1)1.概述 (1)2.室内分布系统组网 (2)3.CDMA与GSM共用信号分布系统的组网 (9)4.多系统共用信号分布系统组网 (11)5.室内分布系统的监控 (1)6.共用信号分布系统组网时系统间的干扰协调 (2)二、室内分布系统的技术要求 ............................................................................... 错误!未定义书签。
1.系统技术指标 ................................................................................................... 错误!未定义书签。
2.天馈线及无源器件技术指标 ........................................................................... 错误!未定义书签。
三、室内分布系统的相关技术 ............................................................................... 错误!未定义书签。
1.室内分布系统的室内电磁传播模型 ............................................................... 错误!未定义书签。
2.室内分布系统的噪声分析 ............................................................................... 错误!未定义书签。
3、室内分布系统的上下行平衡 ......................................................................... 错误!未定义书签。
四、室内分布系统的工程建设 ............................................................................... 错误!未定义书签。
五、室内分布系统综合考评 ................................................................................... 错误!未定义书签。
一、室内分布系统原理1. 概述室内分布系统是针对室内用户群、主要解决建筑物内移动通信网络的网络覆盖、网络容量、网络质量的一种方案。
随着城市里移动用户的飞速增加以及高层建筑越来越多,话务密度和覆盖要求也不断上升。
这些建筑物规模大,对移动电话信号有很强的屏蔽作用。
在大型建筑物的低层、地下商场、地下停车场等环境下,移动通信信号弱,手机无法正常使用,形成了移动通信的盲区和阴影区;在中间楼层,由于来自周围不同基站信号的重叠,造成导频污染,手机频繁切换,甚至掉话,严重影响了手机的正常使用。
另外,在有些建筑物内,虽然手机能够正常通话,但是用户密度大,基站信道拥挤,手机上线困难。
室内分布系统为上述问题提供了较佳的解决方案。
其原理是利用室内天线分布系统将移动通信基站的信号均匀分布在室内每个角落,从而保证室内区域拥有理想的信号覆盖。
2. 室内分布系统组网如上图所示,室内分布系统由信号源部分和信号分布系统两部分组成。
2.1信号源部分2.1.1 室内分布系统的信号源的接入方式室内分布系统的信号源有以下几种接入方式:(1) 宏蜂窝作信源接入信号分布系统;(2) 微蜂窝作信源接入信号分布系统; (3) 直放站作信源接入信号分布系统。
分别论述如下:(1)宏蜂窝作信源接入信号分布系统是以宏蜂窝基站作为信号分布系统的信号源。
宏蜂窝作信号源容量大、覆盖范围广、信号质量好、容易实现无源分布、网络优化简单,是室内分布系统最好的接入方式。
但宏蜂窝成本较为昂贵,且需有光纤传输通路,建设周期长。
宏蜂窝作信源接入信号分布系统示意图(2) 微蜂窝作信源接入信号分布系统是以微蜂窝基站作为信号分布系统的信号源。
由于微蜂窝本身功率较小,只适用于较小面积的室内覆盖,若要实现较大区域的覆盖,就必须增加微蜂窝功放。
与宏蜂窝相比微蜂窝成本较低、对环境要求不高、施工方便等,所以微蜂窝作信号源使用也较为广泛。
微蜂窝+功放接入信号分布系统示意图(3) 直放站作信源接入信号分布系统是利用施主天线空间耦合或利用耦合器件直接耦合存在富余容量的基站信号,再利用直放站设备对接收到的信号进行放大为信号分布系统提供信号源。
直放站以其灵活简易的特点成为解决小容量室内分布系统的重要方式。
直放站不需要基站设备和传输设备,安装简便灵活,设备型号也丰富多样,在移动通信直放站中也扮演着重要的角色。
直放站作信源接入信号分布系统有以下应用方式:1) 通过直放站的施主天线直接从附近基站提取信号2) 用耦合器从附近基站耦合部分信号通过光纤传送到欲覆盖区的直放站3) 用耦合器从附近基站耦合部分信号通过电缆传送到欲覆盖区的直放站BTS2.1.2 室内分布系统的信源的选取室内分布系统的信源的选取应综合权衡系统容量、频率资源、预期收益、投入成本、预期效果等多方面因素才能定夺。
系统容量直接决定室内分布系统的网络质量,如容量太小将直接导致覆盖区内的信道堵塞、呼损率大幅提高、接通困难、掉话严重等一系列的严重问题。
容量太大又会造成本过高和资源的巨大浪费,因此配置合理的室内分布系统的容量非常重要。
以下提供工程设计中的经验值:平均每用户忙时话务量:0.02Erl用户呼损率: 2%直放站覆盖区域的话务量不超过其施主基站话务量的40%当直放站覆盖区域的话务量超过其施主基站话务量的40%时,应改换宏蜂窝或微蜂窝基站作信源。
室内分布系统信源选择的比较使用基站使用直放站1. 是否增加容量根据需要增加容量不能增加容量2. 信号质量好一般3. 对网络的影响小控制不好影响很大4. 是否需要传输设备需要不需要5. 是否需要重新频率规划需要不需要6. 是否需要调整参数需要支持7. 是否支持容量动态分配不支持(容量预分配) 支持8. 是否支持多运营商不支持支持9. 安装时间较长较短10. 投资较多较少2.2 信号分布系统信号分布系统主要由信号分/合路器、功率分配器件、馈线、室内天线等组成,是将基站或直放站的信号均匀的覆盖到室内的每个角落。
如下图:2.2.1 信号分布的方式(1) 射频无源分布系统无源系统主要由分/合路器、功分器、耦合器、馈线、天线组成。
无源系统没有有源设备故障率低、可靠性高、几乎不需要维护、且容易扩展。
但信号在馈线及各器件中传递时产生的损耗无法得到补偿,因此覆盖范围受信源输出功率影响较大。
信源输出功率大时,无源系统可应用于大型室内覆盖工程,如大型写字楼、商场、会展中心等;信源功率较小时,无源系统仅应于小范围区域覆盖,如小的地下室、超市等。
如下图:(2) 射频有源分布系统有源系统主要由干线放大器、功分器、耦合器、馈线、天线组成。
有源系统中的有源设备可以有效补偿信号在传输中的损耗,从而延伸覆盖范围,受信号源输出功率影响较小。
有源系统广泛应用于各种大中型室内覆盖系统工程。
如下图:(3) 光纤分布方式光纤分布系统是采用光纤作为传输介质,由覆盖端机(主单元、接口单元)、远端覆盖单元、天线、光分/合路器件组成。
由于光纤损耗小,适合于长距离传输,该系统广泛应用于大型写字楼、酒店、地下隧道、居民楼等室内覆盖系统的建设。
如下图:(4) 泄露电缆分布方式信号源通过泄漏电缆传输信号,并通过电缆外导体的一系列开口,在外导体上产生表面电流,从而在电缆开口处横截面上形成电磁场,这些开口就相当于一系列的天线起到信号的发射和接收作用。
它适用于隧道、地铁、长廊等地形。
如下图:主机几种信号分布方式的比较:1. 无源天馈分布方式成本低、无源器件,故障率低、无需供电,安装方便、无噪声累积、宽频带系统设计较为复杂、信号损耗较大时需加干放2. 有源分布方式设计简单,布线灵活,场强均匀频段窄,多系统兼容困难;需要供电,故障率高、有噪声积累,造价高3. 光纤分布方式传输距离远,布线方便,性能和传输质量好。
造价高4. 泄漏电缆分布方式场强分布均匀,可靠性高;频段宽,多系统兼容性好。
造价高,覆盖半径小。
确定了室内分布系统的信源的接入方式和信号的分布方式即完成室内分布系统的组网方案。
3. CDMA与GSM共用信号分布系统的组网目前,中国联通在国内许多城市都已不同程度地建设了一批GSM室内分布系统,而CDMA网络建设较晚,室内分布系统的数量较少。
因此借助原来GSM网络的室内分布系统资源解决CDMA网络的室内覆盖是在短时间建设成广覆盖的CDMA网络的一种行之有效的方法。
在新建设的室内分布系统中若GSM网络和CDMA网络同时建设不仅业主难于协调还会造成巨大的资源浪费。
因此CDMA与GSM共用信号分布系统的组网是实现GSM和CDMA双网覆盖的有效方法。
在全国得到广泛应用。
3.1 信源合路通过双频合路器把CDMA 信号和GSM 信号和为一路接入同一天馈系统,实现CDMA 与GSM 的双网覆盖。
如下图所示:3.2 分布系统中放大单元合路在分布系统中若无源分布系统无法满足覆盖要求需加信号放大设备时,要对分别放大的信号进行合路。
如下图:双频合路器在分布系统中的应用如下图:4. 多系统共用信号分布系统组网随着地铁、大型展馆、大型建筑群的出现室内分布系统也出现新的特点。
多运营商、多种通信制式共用信号分布系统成为被广泛应用的解决方法。
POI是多系统共用信号分布系统中不可缺少的关键设备。
POI是信号公共的输入输出平台其实现功能如下:(1) 实现多频段、多系统的信号共路双向或单向传输如下图:GSMCDMA室内分布系统DCS3G(2) 实现同频段、同系统的多运营商信号共路双向或单向传输如下图:多系统共用信号分布系统组网就是把多频段、多系统、多运营商的信号通过POI 设备(公共输入输出平台)共用信号分布系统的组网方式。
BTS3BTS4BTS1BTS2 室内分布系统5. 室内分布系统的监控由于室内分布系统在CDMA 网络内占有较重的地位,因此能拥有一个可靠、实用、功能强大、接口丰富的CDMA 直放站网管系统对运营商来说是一件很重要的事情。
CDMA 室内分布式系统监控解决方案包括CDMA 分布式光纤直放站监控解决方案和CDMA 分布系统解决方案。
CDMA 室内分布系统光纤直放站监控解决方案CDMA 分布光纤直放站监控解决方案原理图光纤直放站的中继端和覆盖端通过光纤Modem 、光纤进行数据交换,其特点如下; 在远程监控方面,网管中心对中继端和每一个覆盖端都能进行全面的管理(查询、设置、告警等)。
