室内分布系统工程施工规范详解

馈线安装
馈线安装
馈线、跳线、走线管的固定:
❖ 所有馈线、跳线、走线管都应用馈线夹、馈线座、线码、 扎带等加以牢固固定，固定间距如下表：
❖ 室外馈线要求沿室外走线梯固定，或用线码沿墙壁固定， 固定间距按下表的要求。室外跳线要求沿天线支撑件固定 。
馈线水平走线时： 馈线垂直走线时：
7/8" 线径馈线 1.0米 0.8米
主机安装规范
主机安装规范
无源器件安装
无源器件安装:
❖ 无源器件主要包括合路器、功分器、耦合器衰减器等器件。 ❖ 无源器件的安装应满足下列要求： （1）安装位置、设备型号必须符合工程设计要求。 （2）应用扎带、固定件牢固固定，不允许悬空无固定安装。不应放置
室外（如特殊情况需室外放置，必须做好防水（建议防水制作方法 采用1332防水 施工制作规范，即里面缠1层窄防水胶带，再缠3层 防水胶泥，外面缠3层宽防水胶带，外面再缠2层窄防水胶带，两端 用黑色扎带绑扎，扎带头余 0.5cm.）。在线槽布放的无源器件应 用扎带固定牢固。 （3）无源器件应有清晰明确的标识。（详见标签规范） （4）接头牢固可靠，电气性能良好，两端应固定牢固。 （5）严禁接触液体，并防止端口进入灰尘。 （6）空置端口必须接匹配负载。
馈线接地：
❖ 室外馈线必须接地。每条馈线都应用接地件和截面积为16平 方毫米的接地线接地，接地电阻小于10欧姆。
❖ 当天线安装在铁塔上时，要求在馈线在下塔拐弯前1.5 米处接 地；如果由此接地点到馈线入机房的长度大于20米时，在馈 线进机房前再接一次地。
❖ 机房上没有铁塔，天线是固定在支撑杆时，要求在馈线在由楼 面拐弯下机房前接地。
馈线安装
馈线布放和PVC管的要求：
❖ 对于明线如不在机房、线井和天花吊顶中布放的馈线，必须使用 万向角铁或套用PVC管。要求所有走线管布放整齐、美观；套用 PVC管的，其转弯处要使用PVC软管连接。扎带的头要剪齐，做 到方向一致。
❖ 对于物业由于消防等特殊要求，必须使用镀锌管的站点，馈线布 放可以套用镀锌管。
接地
主设备接地：
❖ 直放站、干线放大器、光纤及有源分布系统的主机单元设 备必须接地，接地线截面积16平方毫米，接地电阻小于10 欧姆。
❖ 对于多系统（例：GSM和WCDMA）主设备共用接地排， 要求从接地排连接到大楼地网的地线截面积为25平方毫米 。对于特殊地区出于防盗考虑，可以将接地进行焊接。
接地
❖ 若为挂墙式天线，必须使用天线支架牢固地安装在墙上，保证天 线垂直美观，并且不破坏室内整体环境。
❖ 若为吸顶式天线，可以安装固定在装修吊顶或天花板上，保证天 线水平美观，并且不破坏室内整体环境；如果装修吊顶为石膏板 吊顶，可依照设计要求将天线安装于吊顶与天花板之间，但必须 对天线做牢固固定，不能任意摆放。
外部电缆连接： ❖ 外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告
警线等。所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象 。 ❖ 连到主机架的电源线不能和其他电缆捆扎在一起。 ❖ 所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接 触良好，不得有松动现象，馈线连接处驻波比须小于1.5。
❖ 所有接地线应用线码或扎带固定，外观应平直美观。
电源
❖ 主机电源不能用插头接电，必须直接接在空气开关上。主机 输入交流电的电源线必须火线、零线相对应，不能反接。
❖ 主机电源插板至少有两芯及三芯插座各一个，工作状态时放 置于不易触摸到的安全位置，以防触电。
❖ 将维护用的插座与电表、空气开关尽量一起放在配电箱里面 ，保证安全与美观，同时避免被人盗用电源系统。
馈线安装
馈线安装
馈线防水:
❖ 室外馈线从馈线口进入室内之前，要求有一个“滴水弯”，或斜向上 走线，以防止雨水沿着馈线渗入室内，“滴水弯”处套管在最低处需 开出水孔（防止套管内积水）。馈线进出口的墙孔应用防水、阻燃 的材料进行密封。外馈线接头、馈线接地点都必须进行防水密封。
馈线安装
馈线布放位置:
3/8”
150mm
50mm
1/2”普通
210mm
70mm
1/2”超柔
120mm
40mm
馈线安装
馈线布放和PVC管的要求：
❖ 穿竖线时要首先认真看清图纸，对竖线在各层中的排列顺序 要有合理的安排，以方便以后器件的制作，竖线要直，做到 方便检查，布局美观，扎带或卡码的间距需符合规定（详见“ 馈线、跳线、走线管的固定”部分）、扎带的头要剪齐、方向 一致。
仰角的调整要符合设计要求、接头的防水处理）； ❖ 天线以基站为信号源的GPS天线安装布放。GPS天线安装在铁塔南侧，或
安放在机房顶，要在避雷针的45 度防雷保护范围内；正上方环绕45度 范围内无阻挡物；不是区域内最高点；不面对其它发信天线。GPS蘑菇 头安装应高于固定抱杆200mm以上.
天线安装
天线安装
❖ 避雷针要求电气性能良好，接地良好,室外天线都应在避雷针的45度保 护角之内。
❖ 天线必须牢固地安装在其支撑件上，其高度位置符合设计方案的规定。 ❖ 天线与跳线的接头应作防水处理。连接天线的跳线要求做一个“滴水弯”
。 ❖ 楼顶射灯天线必须做接地处理； ❖ 室外草坪灯美化天线的安装应符合技术要求（做水泥基础、方向性与俯
❖ 天线安装位置应符合设计文件（方案）的规定。放置要平稳牢固，安放 位置要合理，方便天线的连接。要做到整体布局合理美观。室外天线接 头防水（建议按照防水规范操作，即1332法）接头防水要平整、少皱 、美观，安装完天线后要擦干净天线，保证天线的清洁干净。
❖ 天线的各类支撑件应结实牢固，铁杆要垂直，横担要水平，所有铁件材 料都应作防氧化处理。
Leabharlann Baidu 馈线安装
馈线安装
馈线连接头安装:
❖ 馈线的连接头都必须牢固安装，正确使用专用的做头工具， 严格按照说明书上的步骤进行，接头不可有松动，馈线芯及 外皮不可有毛刺，拧紧时要固定住下部拧上部，确保接触良 好，保持驻波比<1.5以下，并对室外或潮湿区域的接头做防 水密封处理。
❖ 馈线接头与主机/分机、天线、耦合器、功分器连接时，必须 连接可靠，接头进丝顺畅，距离馈线接头必须保持50mm长 的馈线为直出，方可转弯。
❖ 馈线的接地线要求顺着馈线下行的方向进行接地，不允许向上 走线。
❖ 为了减少馈线的接地线的电感，要求接地线的弯曲角度大于 90度，曲率半径大于130毫米。
❖ 各馈线的接地点不允许复接；接地点要求接触良好，不得有松 动现象，并作防锈处理。
❖ 馈线接地点的数目及位置应符合设计文件的要求。
接地
室外施主天线和天线支撑件接地：
1/2 "线径馈线 1.5米 1.0米
馈线安装
走线管： ❖ 要求所有走线管布放整齐、美观，尽量靠墙布放，并用线码
或馈线夹按表二的要求进行牢固固定，转弯处要使用转弯接 头或波纹管等软管连接。 ❖ 若走线管无法靠墙布放（如地下停车场），馈线走线管可与 其它线管一起走线，并用扎带固定。
馈线与器件安装： ❖ 馈线太长要锯掉不能盘在器件周围，尽量缩短馈线长度减少
❖ 当有两个以上主机设备需要安装时，主设备的间距应大于 0.5米，并整齐安装在同一水平线（或垂直线）上。
❖ 室内主机壁挂式安装，主机底部距地面不小于1.5m。 ❖ 室内主机落地安装，主机应与墙壁距0.8m。
主机安装规范
主机内设备单元的安装：
❖ 要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设 备单元的空位应装有盖板。
室内分布系统工程施工规范 详解
室内分布系统工程施工规范
❖ 主机安装规范 ❖ 无源器件安装规范 ❖ 天线安装规范 ❖ 馈线安装规范 ❖ 接地规范 ❖ 电源规范 ❖ 标签制作粘贴规范 ❖ 密封规范

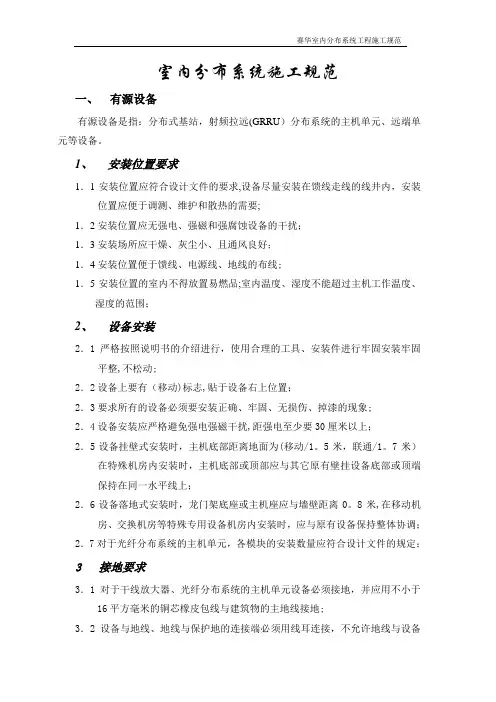

主机安装规范
安装位置要求：
❖ 安装位置无强电、强磁和强腐蚀性设备的干扰。 ❖ 安装位置保证主设备便于调测、维护和散热需要。 ❖ 主机在条件允许的情况下尽量安装在室内；对于室外安装的主机
馈线安装
馈线布放和PVC管的要求：
❖ 馈线的布放必须按照设计文件（方案）的要求，且应整齐、 美观，不得有交叉、扭曲、空中飞线等情况。
❖ 馈线要求：阻燃。 ❖ 当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯
曲曲率半径不超过下表的规定：
线径
二次弯曲的半径
一次性弯曲的半径
7/8”
360mm
120mm
损耗。要保证量好馈线长度后再锯掉馈线，做到一次成功， 较短的连线要先量好以后再做，不要因为不易连接而打急弯 。
接地
接地要求:
❖ 接地点不允许复接。多系统（例：GSM和WCDMA）主设备 共用接地排。室内分布系统采用联合接地，地网的接地地阻 应小于5欧姆，对于年雷暴日小于20天的地区，地网的接地 地阻可小于10欧姆。
❖ 穿横线时，走线要水平、拉直，不可捆绑在线缆上，要做到 单独捆绑，扎带或卡码的间距需符合规定；扎带的头要剪齐 ，做到方向一致，注意走线的美观。穿横线如业主有要求的 ，要穿PVC管，走线要水平、拉直，不可捆绑在细的线缆上 ，要做到单独捆绑，在天花板上每1.5米一个扎带，明线处 0.6米一个扎带，扎带的头要剪齐，做到方向一致。注意走线 的美观，经过白墙时要穿PVC管。在墙上固定时使用塑料管 卡。所有7/8馈线要用扎带捆扎，没有用PVC管的地方要用黑 色扎带，有白色PVC管的地方用白色扎带。两条以上的馈线 要平行放置，每条线单独捆扎。
室外射灯天线，覆盖对面 楼宇，固定在楼顶女儿墙 上，必须牢固，可采用膨 胀螺丝固定。
天线安装
对于楼顶不方便安装的站点，可 采用在墙体上安装抱杆，在抱杆 上安装射灯天线，需要注意抱杆 应使用50以上镀锌钢管，在墙体 上固定牢固，固定方式宜采用膨 胀螺丝固定，在墙体上至少有两 处固定。
天线安装
抱杆固定于墙上 天线固定在抱杆 上，适用于较大 的天线。
，须做好防雨防晒、防盗、防破坏的措施。 ❖ 对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿
度不能超过主机正常工作温度、湿度的范围。 ❖ 对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持
与墙壁留有一定的距离，便于散热。
主机安装规范
机架固定：
❖ 主机的安装位置应符合设计文件的要求，安装时应用安装件 (机架)进行固定，并且垂直、牢固。
接地
接地
避雷针：
❖ 避雷针要求电气性能良好，接地良好。避雷针要有足够的高度，能 保护铁塔上或杆上的直放站信号源，并做防锈处理。避雷针必须与 地网连接。
❖ 室外天线都必须在避雷针的45度保护角之内。
其它接地要求：
❖ 主机保护地、馈线、天线支撑件的接地点应分开。每个接地点要求 接触良好，不得有松动现象，并作防氧化处理（加涂防锈漆、银粉 、黄油等）。
无源器件安装
无源器件安装
耦合器固定方式，用卡钉 做好馈线两端固定
无源器件安装
室外功分器防水 采用1332防水施工规范
无源器件安装
耦合器的固定，利用耦合器固定 器件固定在墙体上
天线安装
室内天线安装：
❖ 天线安装位置应符合设计文件（方案）的规定，并尽量安装在装 修吊顶材料板的中央，以保持美观。
❖ 室外施主天线、天线支撑杆和室外走线梯等室外设施都要求 接地，并且要求接地电阻小于10欧姆。
❖ 对于多系统（例：GSM和WCDMA），室外施主天线和天线 支撑件接地须分别用16平方毫米的地线接至公用接地排，要 求从接地排连接到大楼地网的地线粗细为25平方毫米并且焊 接良好，做好防锈处理，室外施主天线和天线支撑件分开接 地，不允许串联接地。
❖ 室内馈线的布放应尽量使用电气管井（弱电井），避免使用风 管或水管管井，避免与强电高压管道、避雷地线、避雷网带和 消防管道一起布放，确保无强电、强磁的干扰。
❖ 室内馈线尽量在线井和天花吊顶中布放，对于不在机房、线井 和天花吊顶中布放的馈线，应套用PVC管。
❖ 地下停车场的布线应高于排风、消防等管道，以免因布线过低 而引起车辆挂断馈线的现象。
❖ 电梯内天线固定，必须用M8膨胀螺栓牢固固定于电梯井壁。考 虑到3G改造扩容的方便，推荐使用宽频高增益壁挂天线。
❖ 安装天线时应戴干净手套操作，保证天线的清洁干净。
天线安装
天线安装
馈线布放及天线固定
超市等场所吊格装修，馈 线布放应当隐蔽，天线固 定牢固，天线样式可以美 观一些。
天线安装
室外天线安装：
❖ 要求提供稳定的交流电输入, 其输入电压允许波动范围为 198V~242V。
❖ 直流（48V，24V）供电采用2.5平方毫米的供电电缆，交流 供电采用2.5平方毫米的供电电缆。
