方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz （E频段，原C频段），总计85MHz。
室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。
在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。
2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。
(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。
目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。
(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH 信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm取定，对部分覆盖面积较小的场景可降低功率设计。
(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。
2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。
室内分布系统设计方案引言：室内分布系统（Indoor Distributed System, IDS）是一种用于在建筑物内提供无线网络覆盖的技术。
它可以通过合理的布局和配置无线AP （Access Point）来改善室内的无线网络信号覆盖和质量，提供无缝的移动体验。
本文将介绍一个室内分布系统设计方案，包括需求分析、系统设计和实施计划。
1.需求分析：首先我们需要分析室内分布系统的需求，以确定设计方案。
以下是一些需要考虑的因素：1.1建筑物结构和布局：了解建筑物的结构和布局，包括墙壁、隔间、楼层等，以便确定AP的数量、位置和信号传播路径。
1.2覆盖范围和容量：确定需要覆盖的区域大小和人员容量，以及对数据传输速度和网络质量的要求。
1.3特殊需求：考虑是否有特殊需求，例如对于会议室、实验室或公共区域等需要额外覆盖的区域。
1.4设备和性能要求：根据需求确定无线设备和技术的选择，考虑到室内环境的特点，选择适合的AP类型、频段和功率。
2.系统设计：在需求分析的基础上，进行系统设计。
以下是一些设计方案的考虑因素：2.1AP布置和配置：根据建筑物的结构和布局，确定AP的位置，以最大限度地提供整个区域的覆盖。
合理的AP布局可以减少信号阻塞和干扰，提供更稳定和高速的网络连接。
2.2频谱分配：根据室内环境的特点和需求，合理分配无线频谱，避免频段重叠和干扰。
使用工具如频谱分析仪和信噪比测试仪来分析和优化频谱资源。
2.3网络控制：使用无线控制器或集中管理系统来统一管理和控制AP，以确保网络的稳定和安全。
控制器可以提供集中配置、监测和故障排除功能。
2.4信号优化：使用信号放大器、天线增益器、信号屏蔽材料等来优化信号覆盖和传输质量。
在特殊区域（如高墙、隔离间等）安装中继器或扩展器来扩大覆盖范围和无缝漫游能力。
2.5安全性保障：采用适当的安全措施，如WPA2加密、访问控制列表（ACL）和域间隔离（VLAN）等，确保室内无线网络的安全和隐私。
室内分布系统工程规范⏹主机（微蜂窝、干线放大器）架设规范1.主机应尽量选取干燥通风不易被非专业人员接触的位置。
2.主机的安装应选择便于维护的位置，机架水平、稳固。
3.所有有源设备加装馈线接地件，接地件与大楼地网连接，各设备不能串联接地。
要求采用16平方的接地线，并用螺丝紧固。
4.主机安放位置应避免强电干扰。
5.为主机引入电源时应加入10安培的空气开关。
6.设计时应避免干放之间的串联而增大信号的噪声。
7.明确干放MS、BS的接口方向，正确连接电缆。
⏹工程布线规范1.电缆线辅放的具体路由、位置与施工图一致，符合施工图的要求。
2.工程中所有明线原则上要求全部套PVC管或软管，并在PVC管上粘贴移动标签。
3.所有电缆避免与强电及接地线并行走线。
4.电缆线本身应确保外皮无损坏现象。
5.电缆线转弯圆滑，顺其自然，8D电缆最小曲率半径大于60MM，1/2电缆最小曲率半径大于125MM。
6.在井道内电缆布线应符合以下要求：1)每根电缆线都平直整齐。
2)电缆线相互之间紧密靠拢、平行，不得交叉、扭曲。
3)电缆理顺成束，用尼龙线扎绑扎于井道或走道的横档上，但不能勒伤电缆线。
4)电缆连续上下弯的垂直部分，应进行空绑。
5)尼龙线扎扎紧后多余部分必须剪去。
7.槽道内电缆布线应符合下面要求：1)电缆顺直，无扭绞、打结现象，但电缆亦不得笔直拉紧。
2)低高槽道间电缆的上下应在同侧，避免交叉。
3)电缆跨出槽道下线，应在电缆拖架上绑扎。
4)电缆严禁溢出槽道。
8.顶棚内电缆一般应沿墙边走线，每隔2M将电缆理顺成束扎紧，并视顶棚内部实际结构情况把电缆束扎紧固定。
9.每根电缆两端必须粘贴移动标签，井道内及较长的电缆（大于20M）须在电缆中部加贴标签。
标签应粘贴于显著位置，要求整齐、美观。
10.主干电缆（如管井和机房内的馈线）要求粘贴标示电缆走向的标签。
注：在布线过程中，不能损坏建筑物内原有的各种设施。
⏹接头制作规范1.根据实际需要截取相应长度的电缆。
室分布系统标准化建设要求一、勘测和设计1、勘测室覆盖的勘测是深入调查了解目标覆盖点区域的电磁环境和周围环境、信号情况，从而最终确定工程的覆盖深度以及采用方式。
室勘测分电磁环境勘测和自然环境勘测。
电磁环境勘测包括：目标覆盖区域及周围环境的信号场强、网络服务参数、通话质量测试等；自然环境勘测除常规的地理定位、建筑功能描述以外，还包括建筑部结构，可用线井、走线路由、外墙和天花材料等。
勘测完成后，勘测方应提供详尽的勘测报告。
2、设计方案设计方对所需覆盖的建筑物进行详细的勘察和室信号路测，根据勘测报告确定最终覆盖需求和覆盖方式，并提交设计方案。
施工图纸附图一般包括：1）系统原理图；2）系统主干馈线布放路由图；3）模拟测试图；4）天馈线安装平面图；5）信号源安装平面图；6）施主天线安装平面图等。
3、评审要求设计方案评审是对勘测、设计的站点进行全面考核和评估，通过评审最终确定站点是否能够到达预期覆盖效果，并达到最大限度的节省建设成本和后续维护成本目的。
室覆盖工程必须通过立项、勘测、设计、评审，评审通过方可进行施工。
施工前必须进行施工方案的设计，目前联通具体站点的施工图绘制由负责该站点的室分布系统集成商负责，进行汇总上报省公司。
分公司必须组织对施工方案设计进行评审。
经过联通方、设计单位、监理等相关单位的评审，形成评审记录，室分布系统集成商根据评审意见对施工方案设计进行修改。
没有经过施工图评审通过的站点不允许施工。
对于大型室分布系统（包含GSM/WCDMA网信号源、馈线、干放等部分），每个投资超过限额的设计方案设计必须上报省公司移动网络建设部，由省公司移动网络建设部组织移动网优中心、、分公司、集成商厂家一起对大型室分布系统施工方案进行评审。
在施工方案评审通过后方可签订合同并施工。
室分布系统方案评审容和要求二、有源、无源设备安装室分布系统根据信号传输介质不同可分为电分布系统和光纤分布系统；根据使用器件的不同,室电分布系统又可分为无源分布系统和有源分布系统。
室内覆盖系统设计要求（一）---总要求1.室内覆盖系统设计均按GSM900和GSM1800双频共用系统设计。
2.室内覆盖系统的设计应充分利用信号源的功率资源，优先选择纯无源方式；如因覆盖面积过大，必须采用有源馈电方式时，应尽量减少干线放大器的使用数量，以减少噪声的引入与积累，保障系统运行的稳定性；除原有光分布系统扩容工程外，原则上不采用光分布方式。
3.室内覆盖系统的设计，要仔细勘察楼宇的结构布局，了解该地点的总体话务量及话务分布，按楼层，分区域对当前室内信号场强进行测试，尤其注意测量临窗等边缘地带的场强，并进行模拟发射测试，结合室内射频信号的传播特性及设计技术要求，综合考虑天线的型号、数量、位置和输出功率，以及所覆盖的范围，通过上下楼层天线的对称交叉布放，保证室内信号的均匀分布及边缘场强，使本系统达到良好的覆盖效果。
同时，尽可能的降低工程成本，使系统性价比达到最高。
4.集成商应在与楼主签订协议后方能安排勘察，并提供该楼宇物业或相关部门出具的建筑面积证明。
5.集成商在安排勘察前应确定室内覆盖系统信号源的安装机房，并掌握此覆盖系统的信号源概况（包括设备类型、结构及传输方式等）。
6.集成商与设计所进行现场勘察时，应提供包括设计说明、系统图、分布图、设备清单在内的全部设计草案。
7.设计所根据现场勘察情况，对集成商设计草案提出修改意见，并填写基站要素表。
8.集成商在收到修改意见后三日内，将修改完毕的全套设计方案，以书面及电子版形式，交至设计所，经设计所工程师确认无误后，签开工报告。
9.集成商在施工过程中，原则上严格按设计方案实施，如遇不可抗力因素，应及时向设计所反馈修改方案，经设计所确认后，集成商方可按修改后方案进行施工。
10.设计所拥有本设计要求的解释权，并有权根据实际情况，对设计要求进行变更。
室内覆盖系统设计要求（二）---技术要求1.移动用户忙时话务量为0.015Erl。
2.无线信道的呼损率：话音信道（TCH）呼损低于２%控制信道（SDCCH）呼损低于0.1%；3.无线信道的接通率高于98%。
室分布系统标准化建设要求一、勘测和设计1、勘测室覆盖的勘测是深入调查了解目标覆盖点区域的电磁环境和周围环境、信号情况，从而最终确定工程的覆盖深度以及采用方式。
室勘测分电磁环境勘测和自然环境勘测。
电磁环境勘测包括：目标覆盖区域及周围环境的信号场强、网络服务参数、通话质量测试等；自然环境勘测除常规的地理定位、建筑功能描述以外，还包括建筑部结构，可用线井、走线路由、外墙和天花材料等。
勘测完成后，勘测方应提供详尽的勘测报告。
2、设计方案设计方对所需覆盖的建筑物进行详细的勘察和室信号路测，根据勘测报告确定最终覆盖需求和覆盖方式，并提交设计方案。
施工图纸附图一般包括：1）系统原理图；2）系统主干馈线布放路由图；3）模拟测试图；4）天馈线安装平面图；5）信号源安装平面图；6）施主天线安装平面图等。
3、评审要求设计方案评审是对勘测、设计的站点进行全面考核和评估，通过评审最终确定站点是否能够到达预期覆盖效果，并达到最大限度的节省建设成本和后续维护成本目的。
室覆盖工程必须通过立项、勘测、设计、评审，评审通过方可进行施工。
施工前必须进行施工方案的设计，目前联通具体站点的施工图绘制由负责该站点的室分布系统集成商负责，进行汇总上报省公司。
分公司必须组织对施工方案设计进行评审。
经过联通方、设计单位、监理等相关单位的评审，形成评审记录，室分布系统集成商根据评审意见对施工方案设计进行修改。
没有经过施工图评审通过的站点不允许施工。
对于大型室分布系统（包含GSM/WCDMA网信号源、馈线、干放等部分），每个投资超过限额的设计方案设计必须上报省公司移动网络建设部，由省公司移动网络建设部组织移动网优中心、、分公司、集成商厂家一起对大型室分布系统施工方案进行评审。
在施工方案评审通过后方可签订合同并施工。
室分布系统方案评审容和要求二、有源、无源设备安装室分布系统根据信号传输介质不同可分为电分布系统和光纤分布系统；根据使用器件的不同,室电分布系统又可分为无源分布系统和有源分布系统。

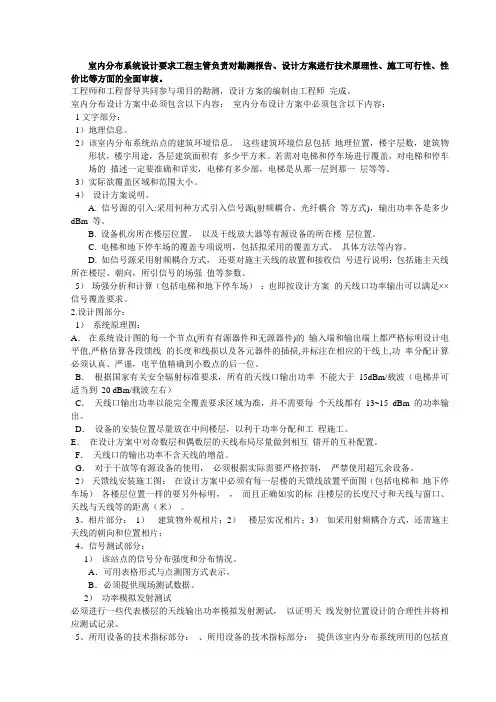

室内分布系统设计要求工程主管负责对勘测报告、设计方案进行技术原理性、施工可行性、性价比等方面的全面审核。
工程师和工程督导共同参与项目的勘测，设计方案的编制由工程师完成。
室内分布设计方案中必须包含以下内容：室内分布设计方案中必须包含以下内容：1文字部分：1）地理信息。
2）该室内分布系统站点的建筑环境信息。
这些建筑环境信息包括地理位置，楼宇层数，建筑物形状，楼宇用途，各层建筑面积有多少平方米。
若需对电梯和停车场进行覆盖，对电梯和停车场的描述一定要准确和详实，电梯有多少部，电梯是从那一层到那一层等等。
3）实际欲覆盖区域和范围大小。
4）设计方案说明。
A. 信号源的引入:采用何种方式引入信号源(射频耦合、光纤耦合等方式)，输出功率各是多少dBm 等。
B. 设备机房所在楼层位置，以及干线放大器等有源设备的所在楼层位置。
C. 电梯和地下停车场的覆盖专项说明，包括拟采用的覆盖方式、具体方法等内容。
D. 如信号源采用射频耦合方式，还要对施主天线的放置和接收信号进行说明：包括施主天线所在楼层、朝向，所引信号的场强值等参数。
5）场强分析和计算（包括电梯和地下停车场）：也即按设计方案的天线口功率输出可以满足××信号覆盖要求。
2.设计图部分：1）系统原理图：A．在系统设计图的每一个节点(所有有源器件和无源器件)的输入端和输出端上都严格标明设计电平值,严格估算各段馈线的长度和线损以及各元器件的插损,并标注在相应的干线上,功率分配计算必须认真、严谨，电平值精确到小数点的后一位。
B．根据国家有关安全辐射标准要求，所有的天线口输出功率不能大于15dBm/载波（电梯井可适当到20 dBm/载波左右）C．天线口输出功率以能完全覆盖要求区域为准，并不需要每个天线都有13~15 dBm 的功率输出。
D．设备的安装位置尽量放在中间楼层，以利于功率分配和工程施工。
E．在设计方案中对奇数层和偶数层的天线布局尽量做到相互错开的互补配置。
室内覆盖系统设计要求（一）---总要求
1.室内覆盖系统设计均按GSM900和GSM1800双频共用系统设计。
2.室内覆盖系统的设计应充分利用信号源的功率资源，优先选择纯
无源方式；如因覆盖面积过大，必须采用有源馈电方式时，应尽量减少干线放大器的使用数量，以减少噪声的引入与积累，保障系统运行的稳定性；除原有光分布系统扩容工程外，原则上不采用光分布方式。
3.室内覆盖系统的设计，要仔细勘察楼宇的结构布局，了解该地点
的总体话务量及话务分布，按楼层，分区域对当前室内信号场强进行测试，尤其注意测量临窗等边缘地带的场强，并进行模拟发射测试，结合室内射频信号的传播特性及设计技术要求，综合考虑天线的型号、数量、位置和输出功率，以及所覆盖的范围，通过上下楼层天线的对称交叉布放，保证室内信号的均匀分布及边缘场强，使本系统达到良好的覆盖效果。
同时，尽可能的降低工程成本，使系统性价比达到最高。
4.集成商应在与楼主签订协议后方能安排勘察，并提供该楼宇物业
或相关部门出具的建筑面积证明。
5.集成商在安排勘察前应确定室内覆盖系统信号源的安装机房，并
掌握此覆盖系统的信号源概况（包括设备类型、结构及传输方式等）。
6.集成商与设计所进行现场勘察时，应提供包括设计说明、系统图、
分布图、设备清单在内的全部设计草案。
7.设计所根据现场勘察情况，对集成商设计草案提出修改意见，并
填写基站要素表。
8.集成商在收到修改意见后三日内，将修改完毕的全套设计方案，
以书面及电子版形式，交至设计所，经设计所工程师确认无误后，签开工报告。
9.集成商在施工过程中，原则上严格按设计方案实施，如遇不可抗
力因素，应及时向设计所反馈修改方案，经设计所确认后，集成商方可按修改后方案进行施工。
10.设计所拥有本设计要求的解释权，并有权根据实际情况，对设计
要求进行变更。
室内覆盖系统设计要求（二）---技术要求
1.移动用户忙时话务量为0.015Erl。
2.无线信道的呼损率：
话音信道（TCH）呼损低于２%
控制信道（SDCCH）呼损低于0.1%；
3.无线信道的接通率高于98%。
4.无线覆盖区内可接通率要求在该区95%的位置、99%的时间移动台可接入网络。
5.无线覆盖边缘场强要求室内覆盖信号高于室外10 dB，对于宾馆、公寓等特殊场所可不作要求，但室内覆盖系统边缘场强应不小于-75dBm，在基站接收端位置收到的上行噪声电平应小于－120dBm。
6.根据国家环境电磁波卫生标准，室内天线的输入功率应小于
+15dBm。
7.室内覆盖区与周围各小区之间应有良好的无间断切换。
8.室内覆盖区误码率（RxQual）等级优于３级的地方应占95%以上，信号源兼作室外覆盖时则同时要求室外为90%以上。
9.室内微蜂窝下行信号对室外的溢出量在建筑物周围10米内测量，在90%以上的位置应低于-85dBm。
10.室内消防通道、避难层地区能保证接通即可。
11.建筑物内的电梯，要求对客梯及员工梯进行覆盖，并保证电梯运行中不掉话；货梯不做覆盖。
12.覆盖系统的设计应考虑信号源为6载波时，每载波的覆盖效果。
13.考虑到与将来的GSM1800共用系统，要设计一定的功率分配余量。
室内覆盖系统设计要求（三）---绘图要求
（一）绘图软件：AutoCAD R14
（二）图纸绘制要求
1.室内覆盖系统示意图（以下简称系统图）
(1)系统图的图名为：
**（地点）室内覆盖系统示意图
(2)系统图的图号为：
BJIN-集成商缩写n-m-XT-01~NN
n为相应集成商的工程期号，即项目编号（设计所提供）
m为该项目的分册号（设计所提供）
XT代表系统图
NN为系统图超出一页后的图纸编号
(3)系统图的绘制要求采用A4竖版页面，底图及图例见附件1。
(4)绘图中，标准图例的大小不能改变，如一张图纸画不下，可
分成若干张图绘制，在衔接处做明确标注即可。
(5)系统图中的电平值（+ dBm）须严格按照缆线、器件损耗
值准确计算，逐级标注，数值保留至小数点后一位，且均为
单载波电平。
（可参照附件3）
(6)系统图中，除短跳线外，馈线均需标明长度（单位:m）。
(7)天线号应以某一楼层或某一独立区域为单位，从A01开始
排序。
例如：某大厦二层有3面天线，三层有2面天线，天线编号应分别为A01-F2、A02-F2、A03-F2，A01-F3、A02-F3。
2.室内天馈线分布示意图（以下简称分布图）
（1）分布图的图名为：
**（地点）*室内覆盖分布示意图
（2）分布图的图号为：
BJIN-集成商缩写n-m-FB-01~NN
n为相应集成商的工程期号，即项目编号（设计所提供）
m为该项目的分册号（设计所提供）
FB代表分布图
NN为系统图超出一页后的图纸编号
（3）分布图的绘制要求采用A4横版页面，底图及图例见附件2。
（4）分布图中的建筑平面图部分要求采用手工绘制，不采用扫描方式。
（5）分布图中应标明楼宇长宽、方向、各区域功用、电梯功用及位置、竖井位置等。
（可参照附件4）
（6）分布图中标明馈线走向及天线位置即可，馈线长度及其他分布器件位置无须在此图中标明。
（7）分布图中的天线编号应与系统图相一致。
（8）分布图以楼层为单位绘制，原则上一层一张，如果某几
层设计内容完全相同，可绘制在一张图中，但天线编号、图
名应标清楚。
分布图的图号应从低层至高层依次排序。
3.如果室内覆盖系统中使用了标准图例中不含的器件，请在图纸
中的图例部分增加此器件的特殊图例及注解。
室内覆盖系统设计要求（四）---设备清单要求
（地点名称）
注：
1.该设备清单应按照主要设备类、电缆类（或光缆类）、材料类分别计列（见上表）。
2.该设备清单中，主要设备类主要包括天线、功分器、耦合器、干放、光端机等。
3.该设备清单中，电缆类包括1/2"、1/2"超柔、7/8"馈线，跳线，电源线等；光缆类包括*芯光缆、光跳线等。
4.该设备清单中，材料类包括电缆接头、胶带、支架、插座、线槽等。
5.各集成商在开工前需向设计所提供该表（电子版用EXCEL编辑）。
室内覆盖系统设计要求（五）---设计说明要求
设计说明应包括以下几部分内容：
1.概述
内容应包括楼宇的地理位置、周边环境、功能用途、结构特征、人流量、话务量需求的描述；楼宇内部各区域、楼层、电梯功用情况的描述（如2层为商场，3层为写字间，4部客梯，1部货梯等等）；楼宇的建筑面积、墙体结构、楼层高度的描述；进行室内覆盖前各区域GSM信号情况的描述；覆盖前信号测试记录表（格式见附件5）；实施室内覆盖的目的；拟覆盖区域等。
2.设计依据
内容应包括设计时所依据的相关文件、标准、规定以及针对本工程的有关合同、协议等。
3.设计原则及思路
内容应包括采用的覆盖方式（有源、无源）；信号源的选用、结构、每载波的输出功率及基站所在位置；室内分布器件的选用原则、类型、干放及天线点数量；通过对当前室内信号场强的测试、模拟发射测试及对GSM室内信号覆盖场强的公式计算和预测，结合实际楼体结构、话务量分布，分析描述楼宇各部分信号分配的设计思路，覆盖后应达到的效果及边缘场强等。
4.主要设备性能指标
主要设备应包括功分器、耦合器、干放、天线、馈线、馈线接头等。
设备性能指标应包括电气指标、机械指标等主要内容。
以表格的形式列出。
5.安装工艺
内容应包括设备、天线的安装，缆线的布放，线槽、套管的使用及其分类标识等。
6.设备配置清单
该清单所列的项目包含天线、功分器、耦合器、干放、馈线等主要设备的数量即可，格式见下表。
注：
以上内容的电子版本需用WORD编辑
室内覆盖系统设计要求（六）---微蜂窝基站机房要求
1.位置：微蜂窝基站应设在该室内覆盖系统的主体建筑内，且能保
证基站设备的全天候安全运行。
优选具备电源、单独保护地、中继传输、空调恒温等条件的楼主通讯机房内。
2.面积：微蜂窝机房面积在5平方米左右；或至少存在长2米，宽
2米，高2米的设备安装空间。
3.电源引入：三相五线制主电力线，功率容量≥15KW，应具备独
立的63A总开关。
4.保护接地系统：单独设置接地体时，电阻值应不大于10Ω；采用
联合接地体时，电阻值应不大于5Ω。
设计要求2002
5.中继传输：按优先等级先后，应具备光缆、电话专线、微波其一
的引入条件。
6.空调：所选机房内如无全天候恒温的空调，该机房应具备安装一
至二台2匹壁挂空调的条件（所选空调数量应依据机房面积确定）。
7.机房应具备良好的密封防尘条件，电缆出入口也要有密封防护装
置。
